В последнее время все более актуальными становятся нетрадиционные способы обогрева помещений. Люди стремятся найти более эффективный и дешевый способ обогрева своего жилища. Одним из таких методов является использование энергии солнца.
Солнечный обогрев для дома
Сегодня для трансформации солнечной энергии в тепловую используют специальные коллекторы. О том, как с помощью таких приспособлений можно обогреть свой дом, расскажет наша статья.
Гелиосистема и ее достоинства
Отопление домашних помещений солнечными коллекторами позволит существенно снизить затраты, которые раньше тратились на традиционный способ обогрева дома с помощью батарей. Гелиосистемы, состоящие из таких батарей, обладают массой достоинств:
- солнечная энергия бесплатная. Конечно, потратиться придется на создание системы и подключению ее к дому. Но экономия будет заметна сразу же по наступлению холодов;
- данная система является экологически чистой и не наносит вред окружающей среде;
- она сохраняет природные ресурсы, такие как уголь и природный газ;
- является эффективным решением энергетической проблемы для дома;
- солнечный коллектор способен обеспечивать эффективное отопление дома при смешанном использовании с другими системами;
- длительный срок эксплуатации;
- система является автономной, что позволяет избавиться от зависимости со стороны коммунальных предприятий. Особенно автономное отопление актуально для частных домов;
- безопасная эксплуатация;
- возможность сделать своими руками;
- эстетичный внешний вид;
- наличие возможности выбирать коллектор по параметрам.

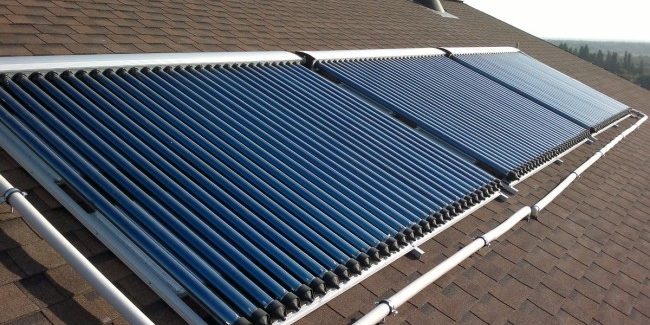

Солнечные коллекторы
Задумываться об установке своими руками гелиосистемы для дома стаит, если в районе проживания на протяжении года насчитывается достаточное большое количество солнечных дней. Чтобы получить все перечисленные выше преимущества от отопления дома или дачи солнечными коллекторами, следует знать:
- наличие качественного утепления домашних помещений;
- можно сочетать отопление с помощью солнечной энергии с другими вариантами обогрева: газовое и электрическое;
- для регионов с низкой инсоляцией (солнечным потоком) необходимо правильно рассчитать то, какую площадь должен иметь коллектор;
- обязательно нужно соблюдать правила монтажа. В противном случае система будет функционировать некорректно;
Обратите внимание! Коллекторы следует устанавливать под углом, равному географической широте данного района. В таком положении они имеют максимальную эффективность.
Правильный вариант установки коллектора
- размещать солнечные батареи нужно с южной стороны, так как максимальная интенсивность инсоляции будет наблюдаться в середине дня;
- установленные батареи не должны затеняться соседними постройками или деревьями.
Если система отопления дома с помощью солнечных коллекторов была организована своими руками, то в зимний период угол наклона их поверхности нужно будет слегка увеличить. Но в таком случае в летний период эффективность батарей несколько уменьшится. Однако на фоне переизбытка освещения этот факт останется незаметным.
Разнообразие установок
Прежде чем приступать к созданию своими руками гелиосистемы отопления для дачи и дома, нужно выяснить, какие батареи вообще существуют. На сегодняшний солнечный коллектор бывают следующих видов:
- вакуумный. В конструкции такой батареи между оболочкой агрегата и телом нагрева присутствует вакуум. С помощью такого приспособления можно подогреть воду до 300 градусов. Минусом здесь является невозможность проводить самостоятельную чистку от снега и инея;
Вакуумный коллектор
- плоский. Внешне такой коллектор имеет вид прозрачной внешней панели. Внутри солнечной батареи такого типа размещаются трубки, а задняя часть оснащена теплоизолятором. Теплопотери здесь больше, однако конструкция легко собирается своими руками. Кроме того ее можно самостоятельно очищать от намерзшего снега и льда. Нагревает воду до 200 оС. К минусам следует отнести наличие большой нагрузки на фиксаторы устройства при сильном ветре, так как батарея имеет плохообтекаемую форму;
Плоский коллектор
- воздушный. В качестве носителя тепла здесь выступает воздух. Такие батареи легко можно сделать своими руками. Но основным минусом здесь является невозможность использовать устройство для нагрева воды, а также низкий КПД прибора;
Воздушный коллектор
- трубчатый. Агрегат такого типа состоит из четырех трубок, заполненных базовым теплоносителем. Его циркуляция осуществляется за счет разницы температуры батареи с ее нижней зоной. Для таких приборов характерна большая плоскость поверхности;
Трубчатый коллектор
- подвижная система, применяемая для обогрева дома солнечной энергией. Это специально разработанные установки, которые могут поворачиваться за движением солнца. На сегодняшний день существуют различные модели, способные на поворот различных своих частей.
Подвижные солнечные батареи
Несмотря на различное строение, принцип функционирования солнечных коллекторов будет практически идентичным.
Принцип функционирования устройств
Отопление дома с помощью самодельных солнечных батарей осуществляется на основе простейших законов физики. Согласно одного из них, жидкость, имеющая большую плотность, естественным путём будет вытеснять менее плотную. Данный принцип функционирования применяется для отопительных систем, работающих на естественной циркуляции главного носителя тепла.
Принцип функционирования солнечного коллектора
Нагрев носителя тепла имеет следующий вид:
- теплоноситель в трубках нагревается солнечными лучами;
- тепло, полученное таим образом, накапливается в тепловом аккумуляторе.
Варианты самостоятельной сборки нагревательной системы
- располагаем тару на крыше. Ее следует монтировать с южной стороны крыши;
- поверхность крыши нужно покрыть металлическим листом с блестящей поверхностью;
- поверх него кладем трубы;
- подключаем их к бочке и емкости для нагретой воды.
Вариант солнечного самодельного коллектора
- стальные коробки;
- несколько плоских стальных радиаторов;
- стекло;
- металлопластиковые элементы — фитинги и трубы.
Сборки системы в данном случае происходят следующим образом:
- стальные коробки монтируются на крыше;
- туда укладываются радиаторы;
- сверху накрываем их стеклом. Это позволит уменьшить время нагрева воды;
- трубки нужно укладывать с уклоном вниз;
- обязательно следите, чтобы верх устройства располагался ниже накопительного бака;
- на чердаке устанавливается пластиковая бочка с водой. Подходящий объем — 160 л;
- ее нужно соединять с радиатором и водопроводом при помощи металлопластиковых устройств — фитингов и трубок. Саму трубку с водой нужно подключить несколько выше его середины бака;
- внизу радиатора ставятся дренажные краны. С их помощью происходит слив воды в холодное время суток.
Вариант с пластиковой бочкой
Третий вариант. Применяется для обогрева достаточно большого помещения. Имеет эффективность на уровне 45-55%. Для создания системы обогрева такого типа вам понадобятся следующие материалы:
- любой теплоизоляционный материал;
- деревянная рамка, имеющая фанерное днище;
- сетка из металла черного цвета;
- дефлектор;
- прозрачный лист поликарбоната;
- несколько вентиляторов
Сборка конструкции осуществляется следующим образом:
- сверлим в рампе круглые отверстия. Они прорезаются для забора воздуха;
- для отвода горячего воздуха делаем прямоугольные отверстия вверху рамы;
- на ее дно кладем теплоизоляционный материал. В качестве аккумулятора тепла будет выступать металлическая черная сетка;
- вентиляторы, встраиваемые в круглые отверстия;
- затем монтируем опорные планки для дефлектора. После этого устанавливаем сам дефлектор. Он будет формировать воздушный поток;
- сверху устанавливаем прозрачный лист.
Готовая конструкция
С помощью такого агрегата можно эффективно осуществлять обогрев дома, а также нагрев воды.
Заключение
Солнечный коллектор, для обогрева дачи или дома, вполне можно сделать своими руками. Однако он не всегда будет эффективен именно в обогреве домашних помещений, так как водный теплоноситель в холодное время года может замерзать. Поэтому для этих целей все же рекомендуется отдавать предпочтение более технологичным покупным моделям, которые самостоятельно изготовить будет очень трудно.
Цены кусаются, гарантия 25 лет на 80% мощности номинала также впечатляет. Солнечный обогреватель для дома днем собирает энергию, ночью питание идет от аккумулятора. Рекламный трюк либо единственно возможная альтернатива дизель-генератору – попробуем поразмыслить.
Цены и решения
Цена за 1 Вт мощности для типичных солнечных батарей, устанавливаемых на крышу, укладывается в рамки 4-8$. При этом поставщик часто обязуется вырезать элементы под заказ либо установить стандартный вариант. Вот набор типичных решений, предоставляемых солнечной энергией, выложенных фирмой на официальном сайте:
- Снабжение энергией частного дома.
- Оборудование для бесперебойной работы станций связи.
- Точка Wi-Fi на солнечных батареях.
- Отдельно стоящие фонари, питаемые лучами дневного светила.
- Зарядные устройства для сотовых телефонов.
- Рекламные щиты с огнями.
- Оконные стекла, способные вырабатывать энергию.
Это вполне доступные пониманию проекты, разработаны и прочие. Инженер Скотт Брюсав предлагает сделать дорожные покрытия из солнечных батарей. Это по-настоящему грандиозный проект, но намного удивительнее смотрится сад из эко-деревьев. От «растений» легко заряжаются мобильные устройства.
Конструкции
Что предложат магазинные прилавки. Сегодня в наличии две конструкции:
- каркасные;
- бескаркасные.
Вдобавок приобретете фотоэлементы по отдельности. Сложность правильного использования устройств ложится на плечи покупателя.
Общие черты
Независимо от наличия каркаса каждая солнечная батарея составляется из модулей, образованных фотоэлементами, соединенными последовательно, параллельно или смешанным способом. Последнее позволит получить необходимые вольтаж и мощность. В пределах узла пристальное внимание уделяется характеристикам фотоэлементов. Суммарные свойства конструкции определяются наихудшим значением параметра. К примеру, в последовательной цепочке ток ограничен максимальным внутренним сопротивлением фотоэлемента.
Солнечные батареи на крыше дома состоят из мириадов модулей, упакованных способом из упомянутых выше. Обсудим различия.
Каркасные солнечные батареи
Подложка из закаленного стекла выступает надежной защитой для листовых солнечных батарей, нанесенных на одну сторону. Дождь, снег, град не повредят источнику автономного электроснабжения. Прозрачное стекло легко пропускает свет и препятствует механическому повреждению фотоэлементов. С внутренней стороны батареи защищены слоями ламината. Используется лавсан (полиэстер).
Для дополнительной герметизации фотоэлементы утоплены в пленку, схожую по свойствам с полиэтиленом. Торцы отделываются алюминиевым профилем, посаженным на герметик, препятствуя расслоению пирога, который — начиная с внешней поверхности — выглядит так:
- Прочный слой закаленного стекла.
- Фотоэлементы, утопленные в пленку.
- Внутренние слои ламината.
Алюминиевый профиль имеет форму буквы F, поддерживает конструкцию на некотором расстоянии от поверхности кровли. Единственный элемент не обеспечит достаточного выходного напряжения, ряд штук соединяются последовательно. Каркасная конструкция дополняется элементами электрических соединений.
Бескаркасные солнечные батареи
В этом варианте исполнения каркас отсутствует. Подложкой выступит стеклотекстолит, либо подложка отсутствует окончательно. В последнем случае обе стороны покрываются лавсановой пленкой. Фотоэлементы тщательно загерметизированы.
Оцениваем покупку
Номинальные параметры, приведенные в таблицах для солнечных батарей, измеряются в нормальных условиях. Таковыми считаются:
- температура окружающей среды 25 ºС;
- поток света 1000 Вт/м2;
- спектр АМ1.5.
Указанная в последнем элементе списка аббревиатура введет в заблуждение даже опытного инженера. На деле сложного нет. Номинальные параметры солнечных батарей принято испытывать спектром светила, наблюдаемым на средней континентальной широте США. Это южнее Москвы, соответствует положению Волгограда либо Ростова-на-Дону.
Стандарт, характеризующий состояние атмосферы испытательного спектра, на официальном сайте стоит 80 швейцарских франков, предлагается удовольствоваться тем, что получим по поводу условий измерения в открытых источниках:
- оценка параметров воздуха проводится в 30 слоях, согласно платному стандарту;
- угол положения Солнца в зените составляет 48,19 градусов;
- мутность атмосферного воздуха на частоте 500 нм (голубой цвет) — 0,084;
- эквивалентный столбик водяного пара — 1,42 см;
- эквивалентная толщина озонового слоя — 0,34 см.
Мутность на длине волны 500 нм выбирается исходя из условия голубизны неба. Этот цвет преобладает в видимом с поверхности Земли спектре.
Научное изложение предостерегает от вопроса, отчего питание обогревателя солнечными батареями идет вразрез с документацией. Похожи условия из списка на местность, где установлена батарея?
Как ситуация выглядит зимой. Номинальная мощность солнечной батареи составляет 1000 Вт, точное значение напряжения не важно, останется преобразовано инвертором. Итак, температура перешла в минус. Специальная поправка на номинал напряжения учитывается при отклонении условий от нормы. Ниже 25 ºС вольтаж на выходе батареи растёт. При этом плотность потока мощности зимой не составит 1000 Вт/м2 в Химках. Измерения также предусматривают, что Солнце отбрасывает лучи на поверхность солнечной батареи под прямым углом. Отклонение от условия закономерно понижает выходную мощность.
Эти аспекты учитывают, выбирая солнечную батарею для дома.
Типичная схема автономной электрической сети
Солнечные батареи с номиналом 12 В работают на аккумуляторы и приборы, для которых вольтаж достаточен. Контроллер заряда чутко следит, чтобы оборудование эксплуатировалось согласно техническим нормам. При необходимости цепь между солнечной батареей и аккумуляторами размыкается.
Домашние приборы не работают напрямую с постоянного напряжения 12 В, используется специальный преобразователь — инвертор. Переменный ток частотой 50 Гц и номиналом 230 В уже поступает в дом. Питание обогревателя солнечными батареями ведется по опосредованной схеме — через инвертор.
А как же сетевое электроснабжение. Солнечные батареи во дворе позволят не платить государству, даже подзаработать.
Программы по развитию солнечной индустрии существуют в развитых государствах, даже в Монголии.
Коллекторы
Наконец, упомянем про солнечные обогреватели воды, называемые коллекторами. Достаточно поставить такой на крыше дома, чтобы отпала надобность греть. Китайская провинция Хубэй возводит жилые здания, оснащенные подобным образом. На наших широтах солнечный водонагреватель пригодится преимущественно летом на даче.
Коллектор состоит из специальных вакуумных коаксиальных трубок, покрытых темной краской, поглощающей свет. В разрезе получаются два цилиндра, вставленных один в другой соосно. Внутренний — медный водовод — нагревается за счет излучения от стенок внешнего.
Схема:
- Слой краски поглощает энергию солнечного света и нагревает внешнюю трубку. Внутренние стенки излучают тепло.
- Через вакуум энергия достигает внутренней трубки, по которой протекает вода.
- Жидкость нагревается и собирается в бак, откуда раздается потребителям.
Иногда коллектор продается в составе солнечного обогревателя либо купите прибор отдельно. Стоимость изделия укладывается в 500$, что позволит получить 15 – 25 литров горячей воды.
Если поработать над конструкцией, теплую воду получим и зимой. Главное условие — отсутствие снега и наледи на трубках коллектора. Поместим прибор на солнечный чердак или даже вынести на улицу. Важно обеспечить изоляцию водовода внешней среды. Утеплить, допустим, стекловатой в сочетании с ПЕНОФОЛ.
Вывод
Обогреватель на солнечных батареях исправно функционирует даже при отключении сетевого электроснабжения. Плюсы такого решения:
- от инвертора питаются бытовые приборы, не только обогреватель;
- полная пожаробезопасность, если сравнивать с подвальным газовым котлом;
- отсутствие необходимости дополнительного монтажа внутри помещений;
- долговечность и отказоустойчивость — кремний не поломается;
- гарантия производителя до 25 лет;
- отличная электрическая совместимость с различным типом оборудования.
К минусам относятся:
- придется чистить поверхность солнечной батареи от дождевых разводов и прочей грязи;
- дорогая покупка защищена от вандалов и воров;
- стоимость решения сравнительно велика.
Цена — единственный ограничивающий фактор. Если средства найдены, солнечная батарея на крыше не помешает. Первый водонагреватель (Швейцария) работал за счет солнечной энергии. Вдумайтесь в открывающиеся перед человечеством перспективы использования энергии, подаренной Вселенной.
Типы солнечных водонагревателей и их характеристики
Солнечные водонагреватели представляют собой комплект оборудования для нагрева воды с помощью солнечной энергии. Другое название этих устройств — солнечные коллекторы. В отличие от фотоэлектрических панелей, использующих для производства электроэнергии солнечный свет, солнечные нагреватели сразу получают тепловую энергию, которую передают теплоносителю (воде, антифризу и т.п.).
Они образуют целую систему, состоящую из следующих элементов:
- Коллектор. Панель, принимающая тепловую энергию и передающая ее теплоносителю.
- Накопительный бак. Емкость, в которой аккумулируется нагретая вода и происходит замещение остывшего теплоносителя только что нагретым потоком.
- Отопительный контур. Обычная радиаторная система или теплый пол, реализующие энергию теплоносителя. В некоторых типах системы отопительный контур не входит в объем системы коллектора, получая энергию в накопительном баке, который в данном случае является теплообменником.
По типу циркуляции
Циркуляция теплоносителя позволяет получать тепловую энергию взамен отданной во внутреннюю атмосферу дома. Существует два вида:
- Естественная. Используется перемещение нагретых слоев жидкости вверх с замещением их более холодными слоями. Не требует никаких устройств или использования электроэнергии, но зависит от множества факторов — взаимного расположения коллектора, накопителя и остальных элементов системы, температуры и т.д. Перемещение жидкости нестабильное, способное усиливаться и ослабляться.
- Принудительная. Потоки направляются с помощью циркуляционного насоса. Возникает стабильный режим с постоянной скоростью потока, что позволяет обеспечить устойчивый режим обогрева дома.
Принудительная циркуляция более эффективна и позволяет располагать узлы системы в наиболее удобном порядке, не обращая внимание на перепады высот и объемов.
По типу коллектора
Существуют конструкции коллекторов, обладающие разной эффективностью, возможностями и способом передачи тепла. В их числе:
- Открытые. Плоские длинные лотки или желоба из черного пластика, в которых циркулирует вода. КПД открытых коллекторов очень низок, но простота и дешевизна способствуют их популярности. Используются для нагрева воды для летнего душа или бассейна.
- Трубчатые (термосифонные). Основной элемент — коаксиальная трубка с вакуумной прослойкой между внешними слоями, которая надежно теплоизолирует содержимое трубок. Конструкция эффективная, но дорогая и не поддающаяся ремонту.
- Плоские. Это закрытые емкости с прозрачной верхней панелью. Внутренняя поверхность покрыта слоем приемника тепловой энергии, отдающего ее воде, которая перемещается внутри припаянных к приемнику трубок. Простая и эффективная конструкция, в которой для большего эффекта иногда создают вакуум для теплоизоляции.
От того, какой коллектор установлен в системе, и насколько он удачно вписывается во внешние условия региона — климат, погода, количество и продолжительность солнечных дней — зависит, насколько эффективной будет система нагрева воды от солнца.
Для чего можно использовать?
Солнечный нагреватель воды, как правило, используется в качестве основного или дополнительного источника энергии для подготовки теплоносителя отопительного контура. Кроме того, солнечный подогреватель воды может готовить горячую воду для бытовых нужд.
Одним из распространенных способов использования нагрева воды от солнца является подача горячей воды в летний душ или умывальник, а также подогрев воды в бассейне. Возможно использование подогретой воды для полива растений в теплицах и парниках. Чем удачнее внешние условия, тем больше способов применения солнечных панелей для нагрева воды можно найти и использовать.
Установка
Солнечные водонагреватели для дома устанавливаются на открытой площадкес таким расчетом, чтобы поток солнечных лучей падал на них отвесно в течение всего дня. Солнце перемещается по небосклону, но обеспечить максимально равномерное освещение всегда можно. Основная задача — обеспечить отсутствие преград для получения тепловой энергии. Обычно установку коллекторов производят на скатах крыши, так как это позволяет сэкономить площадь участка и исключит доступ злоумышленникам, животным и прочим нежелательным элементам.
При удачном размещении панели температура застоя (теплоносителя, не находящегося в состоянии циркуляции) может достигать до 300°. Такого результата достичь непросто, чаще всего температура не превышает 60-65°, но и это вполне допустимый результат для отопительной системы, контура ГВС или теплого пола. Однако, возможность повышения температуры выдвигает особые требования к материалу соединительных трубопроводов.
Важно! Не допускается монтаж пластиковых или стальных труб, только из нержавеющей стали или меди. Кроме того, контур надо качественно теплоизолировать.
Ошибки, допущенные при монтаже, снижают эффективность работы водонагревателя на солнечных батареях, цена которого достаточно велика, чтобы относиться к этому с пренебрежением. Существуют два типа установки, имеющие принципиальное различие:
Пассивная
- Работа установки протекает полностью самостоятельно, без каких-либо дополнительных приспособлений. Получение и передача энергии происходит непосредственно на теплоноситель, который самотеком поступает в накопительную емкость. Примером пассивной установки может служить емкость для воды темного цвета для лучшего нагрева. Нагрев воды в ней происходит без дополнительной помощи, надо лишь поставить бак под лучи Солнца.
- Циркуляция также естественная, теплые слои поднимаются вверх, уступая место холодным, которые, нагреваясь, в свою очередь, уступают место остывшим слоям. Простота и отсутствие необходимости в обслуживании таких установок привлекательны, но режим их работы крайне неустойчив, а эффективность составляет лишь малую часть от физически возможной.
Активная
- Активная установка солнечной батареи для нагрева воды позволяет решить все проблемы с режимом циркуляции и получить максимальную эффективность теплопередачи. Обычно нагревательный контур имеет замкнутую конструкцию, в которой циркулирует вода или масло. В нормальном состоянии естественной циркуляции о масла получить невозможно, но, с помощью циркулярного насоса, можно получить высокую степень теплопередачи, свойственную маслу в силу физических особенностей.
- Горячая вода от солнца, полученная подобным образом, может быть направлена в одно- или двухконтурные системы, для отопления и подачи ГВС. Результаты, полученные от активной установки, значительно выше, но и расходы на ее приобретение намного заметнее. Для пользователей, которые решили выбрать солнечные водонагреватели для дома, стоимость комплекта может оказаться слишком высокой, поэтому следует заранее узнать цену подобных комплексов.
Обзор рынка: производители и модели
Наибольшее развитие и распространение технология получила в южных странах, где поток энергии находится в постоянном доступе. Покупателей, которые решили приобрести и установить солнечные батареи для нагрева воды, цена нередко интересует даже больше, чем технические и эксплуатационные характеристики.
Рассмотрим наиболее известные фирмы, занимающиеся производством этого оборудования:
- Sunrain Solar Energy Co., Ltd. Это китайская фирма, полностью изготавливающая водонагревательные системы на собственных предприятиях.
- Buderus, Vaillant, Viessmann — три фирмы из Германии. Европейское оборудование славится своим качеством и возможностями, но немецкие установки являются эталоном среди всех альтернативных вариантов.
- Ariston, Ferroli. Итальянские компании, обеспечивающие высокое качество и сравнительно низкие цены на отопительное оборудование.
Приобретая солнечные нагреватели воды, цена которых кажется весьма приемлемой, необходимо внимательно изучить паспорт и технические характеристики установки. Встречаются недобросовестные производители и продавцы, предлагающие поддельные устройства. Если есть сомнения, следует попросить сертификаты на оборудование. Если их не имеется в наличии, нужные устройства следует поискать в других магазинах.
Необходимо учесть, что данное оборудование может быть очень дорогим не столько из-за высокого качества, сколько в зависимости от страны-изготовителя. Так, российские установки могут стоить 20 тыс. руб., а европейские аналоги того же уровня будут стоить в 3-4 раза больше.
Какой выбрать для бассейна?
Выбор гелионагревателя для бассейна обусловлен его размерами, объемом воды, местом расположения и прочими критериями. Солнечные водонагреватели, цены и параметры которых находятся в наилучшем сочетании, могут быть изготовлены в разных конструкционных вариантах. Могут быть использованы все доступные варианты, от простейших открытых конструкций, до наиболее сложных и дорогих систем с конденсационными камерами.
Чем проще комплекс, тем он дешевле и надежнее, но и эффективность его будет соответственно ниже. Основным критерием выбора следует считать размер искусственного водоема и частоту подпитки извне. Специалисты рекомендуют для бытовых целей обходиться несложными и дешевыми гибкими моделями, представляющими собой резиновые плоскости с впаянными внутри трубками, по которым пропускается вода. Они недороги, но дают вполне достаточно тепла для поддержания нормальной температуры в бассейне.
Если необходимо подогревать воду в искусственных водоемах общественного или коммерческого пользования, рекомендуется приобретать полноценные комплексы из вакуумных трубок, или панельные конструкции. Они демонстрируют высокую эффективность и позволяют получать достаточное количество тепловой энергии. Параметры таких установок подробно изложены в паспорте, что позволяет выбрать комплекс, наиболее подходящий по производительности.
Как сделать водонагреватель своими руками?
Самостоятельное изготовление солнечного водонагревателя позволяет сэкономить некоторое количество денег и получить возможность бесплатного нагрева воды для любых нужд. Нет смысла использовать дорогостоящие материалы, поскольку результат будет зависеть не столько от их, сколько от тщательности и аккуратности сборки, а также от площади нагрева. Браться за изготовление вакуумных или конденсационных установок нецелесообразно, проще сделать самые доступные и надежные панели. Рассмотрим наиболее популярные и распространенные варианты самостоятельного изготовления солнечных водонагревателей:
Из поликарбоната
Поликарбонат — прозрачный листовой пластик. Для изготовления коллектора нужен сотовый материал, представляющий собой двойной лист, соединенный поперечными полосками. Вся плоскость представляет собой множество каналов, разделенных друг с другом, но имеющих выход наружу с торцовой части.
Для изготовления надо взять два листа одинакового размера. Один будет абсорбером, т.е. получать солнечное тепло и отдавать его воде. Второй — наружный защитный слой, обеспечивающий безопасность рабочей пластины и способствующий сохранению тепловой энергии. Для утепления используется пенопластовый лист такого же размера, который будет наклеен на заднюю сторону.
В качестве манифольда (распределителя) будет использоваться полипропиленовая труба. Для каждой панели нужно 2 таких трубы. В них надо сделать продольный пропил, длина которого точно равна ширине листов поликарбоната. В эти пропилы вставляются торцы рабочих пластин (оба), после чего тщательно герметизируются с помощью клеевого пистолета.
Важно! Задняя сторона рабочей пластины красится в черный цвет, после чего на нее наклеивается пенопласт. Затем на лицевую сторону наклеивается внешний защитный слой.
На диагонально противоположные торцы полипропиленовых трубок наклеиваются штуцеры, с помощью которых коллектор будет присоединяться к остальной системе. Свободные торцы плотно герметизируются заглушками. После высыхания клея коллектор наполняют водой и проверяют наличие утечек, которые сразу же устраняют. После этого панель можно присоединять к системе и вводить в эксплуатацию.
Из пластиковых бутылок
Коллектор из пластиковых бутылок — один из вариантов самодельного трубчатого водонагревателя. Собственно, бутылки служат только для теплоизоляции, основную функцию выполняют черные пластиковые трубки, торцы которых вставлены в средние патрубки ПВХ тройников. Эти тройники соединяются в одну линию, образуя коллектор, который можно впоследствии увеличивать до любого размера, просто присоединяя дополнительные трубки. У бутылок отрезают дно, одевают их на трубку одну за другой так, чтобы горлышко плотно входило в заднюю част.
Получается внешняя прозрачная труба, прикрывающая трубку и создающая эффект парника внутри. Когда по трубкам пропускается вода, она нагревается от солнечного тепла и направляется в систему для использования по назначению.
Советы по эксплуатации
Эксплуатация солнечных нагревателей не представляет существенных сложностей. Если система правильно установлена и настроена, то от владельца потребуется лишь поддержание чистоты приемных панелей и целостности соединений. При необходимости надо менять вышедшие из строя узлы и элементы, восстанавливать герметичность трубок и прочих деталей. Никаких специальных рекомендаций не имеется, все действия производятся в соответствии с необходимостью и целесообразностью.
Рекомендуемое оборудование
Солнечный водонагреватель представляет собой систему подогрева воды с помощью солнечной энергии. Этот вид коллектора является теплообменником, который преобразует солнечную энергию в тепловую. Такой способ аккумуляции энергии позволяет получать горячую воду с минимальными затратами финансовых средств.
Если рассматривать устройство этого оборудования, то главной его частью является непосредственно коллектор. Эта часть водонагревателя представляет собой своеобразный радиатор, который состоит из системы тонких трубочек. По ним происходит циркуляция теплоносителя, в данном случае воды, и поглощение солнечной энергии.
Содержание:
- Типы солнечных водонагревателей и их характеристики ↓
- По типу циркуляции ↓
- По типу коллектора ↓
- По типу контура циркуляции ↓
- Для чего можно использовать? ↓
- Установка ↓
- Пассивная ↓
- Активная ↓
- Обзор солнечных водонагревателей на рынке: производители и модели ↓
- Обзор цен ↓
- Отзывы пользователей ↓
Также выделяют резервуар, в котором находится вода. Это своеобразное хранилище выполняет функцию расширительного бачка, а при некоторых вариантах исполнения еще и роль теплообменника.
Стандартный вариант функционирования водонагревателя:
- Из накопительного бака посредством естественной силы тяжести, теплоноситель переходит в нижнюю часть коллектора.
- В ходе нагрева, вода, постепенно по специальным трубкам поднимется вверх, а свободная часть снова наполняется теплоносителем.
- После того, как вода прошла коллектор, она снова наполняет приемный резервуар. Получаем замкнутый цикл.
- Нагретая вода из резервуара подается потребителю через систему отопления и водоснабжения или же снова переходит в теплообменник.
Это классическая и упрощенная схема работы, которая может быть усложнена в зависимости от разновидности нагревателя.
Типы солнечных водонагревателей и их характеристики
Выделяют несколько принципиальных классификаций:
По типу циркуляции
- Естественная – в этом случае циркуляция протекает благодаря физическим свойствам воды. Нагретая жидкость, как известно, имеет меньшую плотность, но увеличивается в объеме. На основе этого происходит ее перемещение по трубкам в самый верх. На освободившееся место поступает новая порция воды.
- Принудительная – для того, чтобы происходила естественная циркуляция, резервуар необходимо размещать над коллектором. Но такая схема монтажа не всегда целесообразна, и ее можно воплотить в жизнь, особенно, если резервуар большого объема.
В случае солнечного водонагревателя при естественной циркуляции коллектор размещают на скате крыши и тут же устанавливают резервуар. Если последний имеет большой объем, то такая нагрузка для кровли может стать критической. Решением будет размещение резервуара в подвальной части здания, тогда в этом случае применяют принудительную циркуляцию специальными насосами.
При таком способе циркуляции в качестве теплоносителя можно использовать масла. Способности к естественной циркуляции у них практически нет, но с функцией теплоносителя справляются отлично.
По типу коллектора
- Панельный – наиболее простое исполнение. Трубки коллектора покрыты черной краской и установлены в панельном корпусе, который закрыт стеклом или прозрачным пластиком. Хотя конструкция очень простая, но и эффективность также небольшая, поскольку теплоноситель теряет часть тепла, находясь в коллекторе. Потери накопленного тепла могут быть значительными, потому что конструкция коллектора идентична радиатору. Такой тип солнечного коллектора подойдет для местности, где солнечное освещение регулярное или полученная подогретая вода будет использоваться как вспомогательная.
- Вакуумный – в трубке находится теплоноситель. Сама же трубка помещена во внутрь вакуумной колбы, которая способна пропускать солнечное тепло.
Такая конструкция практически полностью исключает потерю тепла, при этом водный теплоноситель нагревается до температуры кипения, а масляный – до 200-300 градусов, что дает возможность использовать полученное тепло для отопления здания. Закономерно, что такой коллектор дороже панельного, но полученный результат оправдает затраты.
По типу контура циркуляции
- Разомкнутый – применяется для обеспечения горячей водой жилого помещения. Теплоносителем в этом случае выступает вода, которую используют для различных бытовых нужд и, соответственно, она уже не попадает обратно в контур.
- Система с одним контуром – используют для отопления дома. Нагретый таким способом теплоноситель используют как добавку к теплоносителю, который подогрели традиционным методом. В этом случае нагретый теплоноситель переходит в отопительную систему, после которой опять переносится в приемный резервуар и в коллектор.
- Двухконтурнаянагревательная система – самая универсальная. Есть возможность использования таковой для отопления зимой или для водоснабжения.
Также можно выбрать один из возможных теплоносителей – вода, масло или антифриз. После коллектора теплоноситель проходит теплообменник, в котором происходит теплоотдача на второй контур. Второй используемый теплоноситель уже идет по назначению – для отопления или водоснабжения.
Для чего можно использовать?
С помощью таких водонагревателей можно решить вопрос не только о регулярном горячем водоснабжении, но и обеспечить теплом дом.
Водонагреватели помогут решить такие задачи:
- Обеспечение круглый год горячей водой.
- Поддержание отопительной системы.
- Подогрев воды для бассейнов.
- Нагрев воды для различных промышленных и сельскохозяйственных нужд.
Установка
Поскольку оборудование работает от солнечной энергии, то, соответственно, установка обогревателя будет проводиться на открытом воздухе. Монтаж рекомендуют проводить на крышах зданий, на балконах или других архитектурных выступах.
Экран водонагревателя должен быть направлен на юг. Установку проводят под определенным углом к горизонту, который эквивалентен географической широте местности.
Водонагреватель постоянно поглощает энергию и по понятным причинам источник энергии выключить нельзя, поэтому, в случае малого потребления воды, температура застоя может достигать до 300°С.
По этой причине не допускается использование пластиковых и стальных труб с цинковым покрытием. Оптимальными в эксплуатации станут трубопроводы, изготовленные из меди или нержавеющей стали.
Горячий контур солнечного водонагревателя должен иметь теплоизоляцию, это позволит избежать ожогов и возгораний. Следует учесть температурный режим работы оборудования при выборе теплоизоляции и крепежей.
Чаще всего углом наклона коллектора будет наклон ската крыши. Для того, чтобы эффективность работы водонагревателя приблизить к максимальной, лучше придерживаться рекомендаций и использовать специальный стеллаж, на который будет крепиться коллектор.
Т.е. залогом правильной и эффективной работы оборудования являются всего несколько правил:
- направление на юг;
- правильный угол наклона;
- беспрепятственный доступ к солнечному свету;
Некорректная установка снизит качество работы водонагревателя, а вложенные средства не будут оправданы. Тип нагревателя также может играть роль в способе его установки. При монтаже учитывают тип используемого оборудования.
Различают такие системы:
Пассивная
Подразумевает само собой протекающую абсорбцию и аккумулирование энергии. Солнечная энергия попадает на объект нагрева без контроля этого процесса, т.е. отсутствуют какие-либо механизмы и контролирующие элементы. Это простая система, которая не требует особых затрат. Однако недостатки в том, что водонагреватель работает неравномерно и не на полную мощность.
Самый наглядный пример – это затемненный бак, который размещен над летним душем. В таком пассивном режиме работают одноконтурные системы, в которых применяется процесс естественной циркуляции. Для полноценной работы системы приемный бак размещают выше коллектора, но такой способ установки не всегда удобен. Решить вопрос можно с помощью другого способа работы системы.
Активная
Лишена недостатков пассивной системы. Ее функционирование основано на том, что солнечные лучи благодаря специальным устройствам переходят в тепловую энергию, которая систематически передается нагревательному баку и потребителю. Функционирование такого нагревателя достигается благодаря принудительной циркуляции, которая может поддерживаться в одно- и двухконтурных системах. Также применяют и дополнительно устанавливают двигатели, которые поворачивают панели и насосы, измерительную аппаратуру, а также устройства контроля и управления работой системы.
Обзор солнечных водонагревателей на рынке: производители и модели
Широкое применение на практике таких водонагревателей наблюдается во многих европейских странах: Израиле, Турции, Саудовской Аравии, Китае и др. Поскольку распространение данного вида продукции активно возрастает, то соответственно увеличивается и количество компаний, которые занимаются изготовлением солнечных водонагревателей и предоставляют услуги по их монтажу и обслуживанию.
Ниже приведен список топ производителей, которые вышли на мировой рынок:
- Sunrain Solar Energy Co., Ltd. – Китай, имеет полный цикл производства данного оборудования и их комплектующих.
- Viessmann – Германия, выпускает две модели нагревателей: Vitosol 200 и Vitosol 300. Отличие состоит в разном строении узла нагрева.
- Buderus – Германия. Модельный ряд представлен тремя возможными исполнениями – SKR6, SKR12, SKR21.
- Ariston – Италия. Модель вакуумного коллектора KAIROS VT выпускается двух видов – на 15 или 20 трубок.
- Ferroli – Италия. Коллектор Ecotube представлен в одной модели.
- Vaillant – Германия. Модели их производства выпускаются по 6 или 12 трубок, которые можно формировать в блоки для повышения производительности.
Приобретая продукцию производителей с мировым именем, можно быть уверенными в качестве товара и гарантиях, которые даются на само оборудование и его дальнейшее обслуживание. Цена, соответственно, будет также на уровне.
В любом случае, при выборе солнечного водонагревателя необходимо обращать внимание на такие технические параметры:
- оптическое КПД;
- коэффициенты тепловых потерь;
- площадь коллектора;
С помощью этих показателей можно оценить энергетическую эффективность водонагревателя. Если такая информация отсутствует, то оценить работу приобретаемого оборудования невозможно и все подводные камни будут обнаружены уже непосредственно во время эксплуатации и после определенных капиталовложений, которые могут быть просто неоправданными.
Обзор цен
Кроме мирового имени на стоимость нагревателя могут влиять:
- качество сборки;
- материал абсорбера и корпуса;
- толщина и вариант укладки изоляции;
- толщина стекла и др.;
Так как, конструктивных различий, которые могут влиять на стоимость оборудования немало, то и цены колеблются в большом диапазоне. К примеру, коллектор российского производства будет стоить в пределах 21 тыс. руб. (Сокол-Эффект), вакуумный коллектор 30HP – 795 $ (тм «Atmosfera» Китай), водонагреватель VFK 150V – 690 евро (Vaillant, Германия), Solar 7000TF – 875 евро (Bosch, Германия).
Немецкие производители в комплект включают оригинальные крепежи, которые зачастую изготовлены из нержавейки или алюминия, а это также оказывает влияние на цену. В конечную стоимость войдет оплата за проведение монтажных работ, покупка необходимых расходных и вспомогательных материалов.
Отзывы пользователей
Все, кто решился на приобретение солнечного водонагревателя и в конечном итоге пришли к выводу, что альтернативные источники энергии – это отличный вариант экономии и остаются довольны полученным результатом.
В начале придется вложить определенную сумму на реализацию всего проекта, но в дальнейшем это позволит экономить бюджет и не зависеть от различных мировых энергетических кризисов и очередных подорожаний энергоносителей. Как показывает статистика, окупаемость вложенных средств пройдет в течении последующего года активной эксплуатации установки круглый год. Особенно это будет заметно, если работа оборудования будет направлена на обеспечение горячей водой и отоплением целого здания.
Залогом положительного результата также остается профессиональная установка и наладка приобретенного оборудования. Поэтому, чтобы избежать различных неприятных ситуаций, лучше обращаться за помощью к специалистам по данному вопросу.
Владельцы загородных коттеджей нередко устанавливают солнечные батареи для отопления дома. Популярность такой конструкции легко объяснить: экономия на топливе и экологически чистая система жизнеобеспечения. При умелом использовании энергии солнца, ветра или воды вполне реально превратить небольшую дачную постройку в современное экожилище. Но для начала стоит разобраться, как это сделать и насколько такие батареи выгодны жильцам.
1 Методы использования</span></h2>
Энергию солнечного света применяют уже давно и успешно, поэтому технология не является инновацией. Но пользуются такой услугой чаще всего жители жарких стран и южных широт, так как в теплых климатических условиях добывать такой альтернативный ресурс можно круглогодично. А вот северные регионы, где существует недостаток естественного излучения, используют солнечное отопление только как дополнительный вариант.
Своеобразными посредниками между солнцем и механизмом, который образует энергию, являются солнечные батареи и специальные коллекторы. Притом эти элементы могут различаться как по назначению, так и по конструкции. Но суть их работы заключается в аккумулировании солнечной энергии для последующего использования.
Батареи представлены в виде панелей, на одной стороне которых имеются фотоэлементы, а на другой — фиксирующий механизм. Такую конструкцию вполне реально смонтировать самостоятельно, но можно приобрести уже готовые изделия, продающиеся в широком ассортименте.
‘ >Солнечные батареи для дома.
Гелиосистема — прибор, который является частью системы отопления. Он представляет собой большой теплоизолированный короб, в который встроен теплоноситель. Такое устройство вместе с батареями закрепляют на приподнятом щите, обращенном к светилу. Разрешается также просто уложить обогревательные элементы на скате крыши.
Можно значительно повысить эффективность отопительной системы, если поместить батареи на специальные динамические механизмы. Эти устройства работают по принципу системы слежения, то есть поворачиваются в ту сторону, куда направлены лучи солнца.
Само преобразование осуществляется в трубах, которые расположены внутри коробки. Использовать солнечные батареи для отопления дома зимой вполне реально, но при условии, что солнечных дней в году будет не меньше двухсот.
РекомендуемСистема солнечного отопления частного дома своими руками
2 Плюсы и минусы</span></h2>
Система, позволяющая обогреть дом солнечной энергией, имеет большое количество положительных качеств. Каждое из них довольно весомое, что позволяет жильцам экспериментировать. Главные достоинства батарей заключаются в следующем:
- 1. Экологичность. Установка абсолютно безопасна как для жильцов, так и для окружающей среды. Это связано с тем, что для обогрева дома солнечными батареями не используется традиционное топливо.
- 2. Автономность. Потребитель совершенно не зависит от цен на электроэнергию или экономической обстановки в стране.
- 3. Общедоступность. Чтобы установить систему в частном доме, не требуется никакой разрешительной документации от государственных инстанций.
- 4. Экономичность. При использовании коллекторов значительно снижаются затраты на горячее водоснабжение.
‘ >Отопление от солнечной электростанции
Кроме положительных аспектов существуют и отрицательные моменты. Например, чтобы определить, насколько качественно и эффективно работает система, требуется длительное время (от 3 до 5 лет). В этот период энергии должно быть в достаточно и использовать ее необходимо в активном режиме. К минусам солнечных батарей можно также отнести следующие факторы:
- высокая стоимость комплектующих деталей, необходимых для подключения и запуска конструкции;
- количество произведенного тепла полностью зависит от географического положения и погодных условий;
- жилье нуждается в резервном источнике (газовом или твердотопливном котле).
Нужно учесть, что для эффективной работы необходимо постоянно следить за чистотой установки, удалять наледь с её поверхности, ремонтировать поломки. Если температурный режим в регионе часто опускается ниже 0 °C, то придется дополнительно утеплять и сам коллектор, и дом в целом.
Стоит также учитывать, что подобные системы подходят не всем. Например, в регионах, где солнечные дни наблюдаются редко, конструкция вряд ли себя оправдает. Но, несмотря на высокую стоимость, пластины пользуются большой популярностью, поэтому все чаще их можно увидеть на дачных участках и крышах домов.
РекомендуемКак сделать обогреватель из чугунной батареи своими руками
3 Основные виды</span></h2>
Существует два типа батарей: малые и большие фотоэлектрические системы. К первому виду относятся аккумуляторные панели, которые функционируют от напряжения 12—24 В. С их помощью можно смотреть телевизор и включить несколько осветительных приборов.
Большие установки способны обеспечить электроэнергией весь дом, а при необходимости и полностью обогреть его. Но это относится только к небольшим частным коттеджам, многоэтажные строения они отопить не смогут.
Что касается комплектации, то она может различаться в зависимости от модели. Как правило, в базовый набор входят:
- вакуумный солнечный коллектор;
- специальный контроллер, следящий за эффективностью работы;
- насос, при помощи которого подается теплоноситель;
- бак объемом 500—1000 литров для горячей воды;
- электрический ТЭН либо тепловой насос.
‘ >Сколько солнечных колле кторов на100% отопят дом (12-й тип 100 % солнечного отопления)
Все эти детали необходимы для нормального функционирования системы. Как именно их монтировать и использовать, прописывается в инструкции, которая также входит в комплект.
При оборудовании мощной системы отопления дома с помощью солнечных батарей можно дополнительно обеспечить жилище горячим водоснабжением, а также смонтировать теплый пол. Большая фотоэлектрическая установка вполне справится с этими функциями.
Перед тем как устанавливать коллекторы, необходимо рассчитать, какая мощность им нужна, чтобы полностью удовлетворить все нужды. При расчете стоит учитывать площадь частного дома, количество проживающих людей, а также расход энергии. Например, для небольшой семьи из трех человек в среднем за месяц потребуется от 200 до 500 Вт/м².
Если планируется обеспечить жилище горячей водой, то затраты на энергию увеличатся. Для эффективности можно сделать комбинированный вариант системы отопления. В таком случае домочадцы будут застрахованы и не останутся без отопления при аварийных и непредвиденных ситуациях.
РекомендуемКак правильно спустить воздух из батареи отопления
4 Установка системы</span></h2>
При выборе отопительной системы рекомендуется тщательно изучить ее особенности и возможности. Но сначала нужно рассчитать общую площадь дома и необходимое количество тепла, которое потребуется для его обогрева. Кроме этого, необходимо определиться с местоположением устройства. Но для этого лучше всего обратиться к специалистам, поскольку даже незначительное отклонение может заметно повлиять на ее эффективность. При выборе места нужно учитывать следующие нюансы:
- конструкцию, которая обеспечивает солнечное отопление, необходимо расположить на южной стороне, так как именно там сосредотачивается наибольшее количество тепла;
- крыша не должна быть в горизонтальном положении, а иметь небольшой уклон (примерно 45 градусов);
- само устройство довольно габаритное и тяжелое, поэтому ему требуется прочная стропильная система;
- деревья и здания, которые расположены вблизи коллекторов, не должны образовывать тень или закрывать солнце.
Правильная установка значительно увеличивает эксплуатационный срок солнечных батарей. Система в таком случае прослужит около 25—30 лет и окупит себя уже на третий год использования, обеспечив владельцу дома независимость от коммунальных служб.
‘ >Дом на солнечных батареях: украинский опыт — Дача 29.03.2014
Лучше всего выбрать для системы место, которое максимально освещается на протяжении всего дня. Если дом находится в плохом состоянии и на его крыше нельзя закрепить коллекторы, то можно выбрать другое здание.
Что касается накопителя, то его можно расположить в подвале или на чердаке. Таких элементов может быть несколько, тогда они будут более компактны, а значит, и места занимать станут гораздо меньше.
Приобретение солнечных батарей хоть и затратное мероприятие, но вполне оправданное. Ведь получаемая энергия бесплатная, а ее источник неиссякаем.
‘ >Солнечное отопление дома солнечными батареями опыт 3 годаФото Используемые источники:
- https://1posvetu.ru/montazh-i-nastrojka/obogrev-doma-ot-solntsa-svoimi-rukami.html
- https://vashtehnik.ru/obogrevateli/solnechnyj-obogrevatel-dlya-doma.html
- https://energo.house/sol/solnechnye-vodonagrevateli.html
- https://slarkenergy.ru/solar/solnechnyj-vodonagrevatel.html
- https://oventilyacii.ru/otoplenie/solnechnye-batarei.html
