Соединение труб: разновидности стыковок, их характеристики и особенности

Трубы классифицируются по большому количеству признаков, основные из них перечислены ниже:

• Материал, из которого они изготавливаются:
  • металлические;
  • железобетонные;
  • полимерные.
• По способу производства:
  • шовные;
  • бесшовные.
• По форме сечения:
  • круглые;
  • квадратные;
  • прямоугольные;
  • другие формы сечения.
• По назначению и условиям работы:
  • для высокого давления;
  • для низкого давления.

Содержание:

• Резьба ↓
• Фланцевое соединение ↓
• Раструб ↓
• Склеивание труб ↓
• Прессование ↓
• Сварочное ↓
• Подробное описание каждого способа ↓
• Резьбовое ↓
• Фланцы ↓
• Подклейка ↓
• Сварка ↓
• Раструб ↓
• Прессование ↓
• Преимущества и недостатки каждого способа ↓
• Резьба ↓
• Фланцы ↓
• Подклейка ↓
• Сварка ↓
• Раструб ↓
• Прессование ↓
• Способы соединения металлических труб с пластиком ↓
• Советы и рекомендации ↓

Эта упрощенная схема минимально показывает большое семейство данного изделия, а также его широкое применение.

Главная задача соединения труб – получение шва, который будет герметичным, долговечным, надежным. Они делятся на два вида: разъемные и неразъемные:

• Разъемные соединения:
  • резьбовые;
  • фланцевые;
  • раструбное.
• Неразъемные соединения:
  • сварочное;
  • склеивание;
  • раструбное;
  • прессование.

В зависимости от условий работы, материала, геометрических размеров определяют лучший способ соединения.

Резьба

Резьбовые соединения являются одними из самых древних. Используются они только на круглых трубах. По направлению кручения различают правую и левую резьбу. Вторая используется редко, только в специальных случаях.

Данный вид стыка пригоден для воды, газа, нефтепродуктов.

Сами концы скручиваются с помощью дополнительных деталей муфт фитингов.

Муфты бывают обычные с внутренней резьбой с двух сторон. А также бывают комбинированные, с одной стороны внутренняя, с другой – наружная.

Фланцевое соединение

Широко применяемый способ во время монтажа трубопроводов различного предназначения. Соединение происходит с помощью двух фланцев, приваренных к двум трубам и скрепленных болтами.

Также этот вариант удобен для подключения к оборудованию, механизмам.

Раструб

Применяется для водоснабжения, канализации.

Склеивание труб

Такой способ используют для стыковки двух разнородных металлов.

Очень удобен этот способ там, где тепловые воздействия недопустимы.

Стоит отметить, что чаще склеивают пластиковые, а не металлические трубы.

Прессование

Редкий способ получения соединения. Используется для медных труб, которые работают с агрессивными средами. Такие системы можно увидеть в холодильных установках.

Сварочное

Сварочное соединение самое надежное. Его используют для получения герметичных швов на трубопроводах большого диаметра предназначенных для газа или нефтепродуктов.

Подробное описание каждого способа

Резьбовое

Выполнятся несколькими способами, самый распространенный – сгон.

Выполнить эту работу помогут такие инструменты:

• Трубный, гаечный ключ.
• Муфта с внутренней резьбой.
• Уплотнители для герметизации. Может быть: пеньковая веревка, лента ФУМ или герметик.
• Контргайка.

Две трубы имеют наружную резьбу. Наносим на них герметик. На одной длина резьбы больше чем на другой. Туда где больше витков накручивается гайка, до конца. Потом муфта. Затем накручиваем её на вторую часть, походу скручивая с первой. Когда муфта перестанет накручиваться, подпираем контргайкой. Затягиваем ключами, осторожно, что бы ни лопнула муфта.

Фланцы

Для фланцевого стыка потребуется:

• два фланца;
• паронитная прокладка;
• болты, шайбы, гайки;
• ключи;
• ручная дуговая сварка;
• уровень.

Надо приварить фланцы. Не допускать смещения, они должны быть в одной плоскости.

Ловим с помощью уровня горизонталь. Прикручиваем два болта в верхние отверстия. Надеваем деталь на край тубы, так чтобы болты были вверху. Ставим на них уровень и ловим положение пузырька между полосок посередине. Когда поймали, делаем прихватку сваркой на верхней точке. Горизонтальная плоскость готова.

Переставляем уровень, в вертикальное положение, прислонив его к зеркалу фланца. Ловим уровень, слегка регулируя нижний конец фланца который еще не прихвачен. Установив вертикал, поставили вторую прихватку. И затем еще две получив четыре равномерных участка.

Затем сварщик обваривает фланец с двух сторон. Аналогично проделываются манипуляции со второй трубой.

После сварки получим две трубы, которые можно соединить. Снизу в отверстия просовываем четыре болта, немного закручиваем. Делаем зазор, вставляем прокладку. Вставляем еще четыре болта, все закручиваем.

Подклейка

Этот способ в металлических деталях применяется очень редко. Сам процесс не требует особого навыка от человека, но занимает очень много времени.

Для этой работы требуется:

• клей. БФ-2 или 88Н или ЭДП;
• кисточка.

Перед тем как клеить детали сначала наносят первый слой на их поверхности и дают обсохнуть. Этот слой будет скрепляющим. У каждого клея в инструкции написано время сушки. Дальше мажут второй слой и детали укладывают под пресс на сутки и даже более. Все зависит от клея.

После зачистить шов от подтека клея.

Сварка

Сварочный процесс используется практически во всех состыковках металлических труб.

Для того чтобы получить шов применяют такие способы сварки, как:

• газовая;
• электродуговая;
• контактная.

Газовая сварка служит для получения неразъемных соединений в трубах малого диаметра с минимальной толщиной.

Сваренная таким способом, она может проводить и воду. Главное после сварки провести испытания швов на герметичность.

Пост газовой сварки состоит:

• баллона кислорода;
• ацетилена;
• резиновых шлангов;
• горелки.

Контактная сварка мало применяется. Больше этот способ зарекомендовал себя в работе с пластиковыми трубами.

Самый ходовой способ получения неразъемных соединений электродуговая сварка, делится:

• ручную
• полуавтоматическую в среде защитных газов

При строительстве трубопроводов соединения получают только сварочным путем. Важной частью является подготовка стыка к сварке.

Труба должна соединяться с другой:

• без переломов и смещений;
• стык должен быть зачищен;
• сделать фаску;
• выставить зазор 1-3 мм.

Необходимое оборудование для сварки:

• электроды;
• источник питания (трансформатор или выпрямитель);
• кабеля;
• средства индивидуальной защиты сварщика спецовка, рукавицы, щеток.

Раструб

Данный вид соединения получил широкое применение в чугунных трубах для нефтегазодобывающей промышленности, жилищно-коммунальном хозяйстве. Один из самых простых вариантов неразъемных стыков.

Основным процессом получения стыка является заделка зазора между раструбом и поверхностью конусной трубы. Для этого используется цементный материал.

Сначала в раструб вставляют ответную трубу и потом уплотняют конопаткой, герметичный материал. После разводят раствор цемента плотно чеканят им зазор.

Для заделки раструба применяют цемент марки 300—400, который тщательно перемешивают с водой в пропорции девять частей цемента на одну часть воды. Раструб заполняют цементным раствором с помощью совка и начеканивают чеканкой до тех пор, пока последняя не начнет отскакивать от цемента.

Прессование

Этот способ получения неразъемного шва стал нужным при соединениях малого диаметра из цветных металлов. Обычная электродуговая сварка не способна по своим техническим параметрам сварить такие металлы, поэтому в этом случае нашли другой подход.

Для того чтобы выполнить сварку, нужно подготовленный конец вставить до упора в фитинг. Потом обработать его поверхность ручным или гидравлическим прессом.

Для состыковки таких тонкостенных труб цветного металла используют пресс-фитинги с обжимными гильзами. Они выполняют обжим во внутренней части трубы, а наружные уплотнители обеспечивают стыку герметичность.

Преимущества и недостатки каждого способа

Резьба

Преимущества:

• надежность;
• удобство сборки, возможность разборки;
• малая стоимость.

Недостатки:

• напряжение во впадинах резьбы, повышает усталость материала, снижая его прочность;
• необходимость применения средств стопорения, для предотвращения откручивания рабочего элемента.

Фланцы

Достоинства:

простота и удобство многоразового соединения и разъединения.

Отрицательные свойства:

• большая трудоемкость при изготовлении, следовательно, высока цена;
• при длительной эксплуатации снижение места его соединения, потеря герметичности.

Подклейка

К плюсам этого способа можно отнести его не трудоемкий процесс, не требующий больших умений и усилий.

Но ожидание склеивания иногда достигает трех суток, что не всегда удобно.

Такой вид соединения нельзя отнести к надежным способам.

Сварка

Преимущества:

• надежность;
• долговечность;
• герметичность;
• возможность соединения деталей любых форм.

Недостатки:

• возникновение остаточных напряжений;
• возможность изменения геометрии;
• риск разрушения при вибрационных и ударных нагрузках.

Раструб

В сравнении со всеми видами раструбные имеют преимущество в низкой стоимости возможности небольших осевых и боковых перемещениях трубы, что очень полезно при температурных изменениях и усадки почвы.

Отрицательный показатель заключен в трудности разъема соединения и недостаточной надежности при повышенном давлении.

Прессование

Общим положительным фактором является отличное самоцентрирование стыкуемых деталей, устойчивое состояние при ударных нагрузках. Простотой и не трудоемкий процесс.

Не поддаются обратной разборке или смещению друг друга. Вот несколько недостатков этого способа.

Способы соединения металлических труб с пластиком

Области применения:

• ремонт, замена старого трубопровода;
• строительство, при монтаже газопровода используют пластиковые трубы, но в жилом помещении газ должен быть только в металлических трубах.

В таких случаях используют несколько вариантов соединения:

• Сварочно-резьбовое. В данном случае используют комбинированные муфты. Здесь одна сторона имеет резьбу, другая муфту. Резьба соединяется с металлическим концом. Другая сторона с пластиковым концом. Такие переходники применяются для малых диаметров.
• Фланцевое. Для больших диаметров используют фланцы. В некоторых случаях применяют металлорукава.

Советы и рекомендации

• При работе с чугунными трубами надо помнить о том, что они хрупкие. Для чеканки и прессовки используйте резиновые молотки.
• Если монтаж раструбного стыка выполняется на улице в жаркую погоду, то когда цемент будет в зазоре, предлагается уложить на него влажную тряпку. Для того, что бы цемент ни трескался.
• При газовой сварке применяется горючий газ ацетилен. Его при желании можно поменять на пропан, который дешевле и безопасней.
• Когда ведется строительство трубной системы водо- или газоснабжения старайтесь сварить сначала поворотные стыки, а после когда вся конструкция собрана, последним заварите неповоротный стык.
• Закручивая болты на фланцах нельзя перетягивать. Возможно сорвать резьбу, это относится и резьбовым соединениям.

Соединение стальных труб на резьбе. Для оборудования систем канализации, водопровода, газопровода применяют разные способы соединения труб. В системе канализации и водопровода, как правило, используют элементы из металлопластика, центральный водопровод и старые хрущевки также имеют железные трубы.

Общие сведения

Способы соединения труб из стали. Трубы из стали соединяют неразборным или разборным способом. Это зависит:

• 1.от материала, из которого выполнен стояк и трубы. Трубы бывают металлические, из чугуна, из стекла, из полимерных материалов, из меди.
• 2.от особенностей жидкостей, которые протекают по трубопроводу.
• 3.от условий, в которых срубы работают.

К безрезьбовым методам относят сварочный способ соединения, холодную сварку, чтобы склеить трубы, соединение при помощи фланца.

Распространенным способом соединения остается резьбовой метод. Для метода не подходит способ с загибанием трубы, элементы соединяют, используя тройники, муфты, краны и т.д.

Способ соединения, применяющий накидную гайку, считается особым, он использует сразу два способа: резьбовой и безрезьбовой.

Особенности резьбового соединения. Соединение с помощью резьбы походит для труб из стали либо ковкого чугуна. Резьбу наносят, применяя плашку либо на токарном станке. Стояки с тонкими стенами используют вид накатной цилиндрической резьбы. Трубы можно просто скручивать друг с другом, либо применять специальные переходники.

Для транспортировки по трубам пара либо воды используют конструкции из чугуна. Концы труб оснащены толстыми бортами, которые предают большую герметичность при установке. Стальные элементы подходят для трубопроводов любой окружности с низким давлением, либо безнапорной канализации. Трубы не оснащены утолщенными бортиками.

Вспомогательными деталями при соединении труб прямых линий либо заглушки считаются различные футорки, гайки, пробки, также муфты и контргайки.

Если надо выполнить поворот трубы, используют тройник либо угольник.

Соединительные конструкции, выполненные при помощи резьбы, не всегда разъемные. Случается, что трубы с резьбой приваривают с поверхностями, которые не двигаются, чем достигается повышенная прочность. Таким образом, соединение теряет разъемные свойства и называется неразъемным соединением с резьбой. Данный вид встречается очень редко.

Если правильно выполнить монтажные работы по соединению элементов с помощью резьбы, то водопроводная система прослужит без сбоев много лет.

Виды разъемных соединений

К разновидностям разъемных конструкций относят сгон и двунаправленную резьбу.

В неподвижных участках трубопровода применяют соединение с помощью сгона. Один конец трубы имеет длинную резьбу, другой короткую. Длинную резьбу оснащают муфтой с контргайкой. Затем муфту перемещают с помощью скручивания на короткую резьбу до упора, затягивая контргайкой.

Важно! В соединениях, имеющих двунаправленную резьбу, муфту накручивают сразу на обе трубы. Но резьба этих труб должна расходиться в разные направления для того, чтобы они сошлись при скручивании муфты.

Какие методы применяют для герметизации стыков. Все соединительные части труб из стали тщательно герметизируют. Если две части трубы равные то, для этого используют уплотнительную прокладку. Уплотнитель идеально подойдет, если используют гайку накидную.

Также в качестве прокладки применяют разные уплотнители в виде льна, асбеста, суриковой либо графитной замазки, также белила. Устанавливая цилиндрические трубы с резьбой, которые используют для транспортировки горячей воды до ста градусов воды либо холодной, между элементами прокладывают льняную прядь, обработанную белилами либо суриком, смешанными с олифой. Для трубопроводов, по которым проходит вода свыше ста градусов, как уплотняющая прокладка, подходит применение шнура из асбеста и льна, пропитанные графитом, смешанного с олифой.

Резьбу трубы до вкручивания на нее муфты обрабатывают с помощью сурика либо белила. Льняную нить накручивают по ходу резьбы, начиная с торца трубной конструкции ровным слоем, чтобы не было щелей, и в то же время слой был не толстый. Предварительно прядь льна надо высушить и хорошо рассучить, для свободного отделения каждого волокна. Далее хорошо смазывают нить суриком.

Важно! Нить не должна висеть на конце трубы, либо проникать в трубу, это влечет засорение системы трубопровода.

На уплотненную часть трубы накручивают муфту вручную, затем заворачивают с помощью раздвижного ключа.

Фитинги для соединения должны закручиваться до упора, прикладывая усилия до сбега резьбы, в этом месте труба имеет конусообразный вид из –за недоделанной резьбы, таким образом, образуется герметичность конструкции. При закручивании на короткой резьбе до упора с двух сторон муфте невозможно сдвинуться, если произойдет расширение трубы при изменении температуры. С двух сторон ее подпирают участки труб без резьбы.

Для напорной канализации применяют конические соединения с резьбой. При вкручивании концы труб плотно прижимаются, исключая зазоры, герметизацию проводят с помощью синтетических герметиков.

Используя ленту ФУМ для прокладки, надо зачистить резьбу, далее прикрутить фитинг. Если герметизация не качественная, то стоит заменить материал для уплотнения. Сначала снять ленту с резьбы, поставить другую прокладку и соединить элементы.

Важно! Если во время монтажа необходимо применить сварку какого- либо участка, то ленту ФУМ надо наматывать только после проведения сварочных работ.

Достоинства и недостатки соединения труб на резьбе

Соединения на резьбе имеют свои положительные и отрицательные характеристики.

К плюсам относят то, что резьбовой способ подходит для труб, имеющих разный диаметр. Сборка конструкции из таких элементов проста, не требует специальных навыков, главное, иметь при себе гаечный ключ. Резьбовой метод соединения стальных труб считается устойчивым к переносу осевых нагрузок. При соблюдении монтажных правил и использование уплотнительных материалов дает гарантию надежности, прочности соединения.

В минусам данного метода относят сложность нарезки резьбы, если ее изначально нет на трубе. Резьба изнашивается при частом выкручивании и закручивании элементов. Некоторые ситуации требуют установки устройств, стопорящих само откручивание фитингов.

Резьбовые соединения наносятся на трубы, а также на соединительные и отводные фитинги. Но простота и надежность соединения любых трубопроводов с применением нарезки все же не обеспечивает полной его непроницаемости. Поэтому обязательным дополнением является герметизация труб во всех местах резьбовых стыков. Только такое сочетание позволяет создать надежное соединение.

Виды и условия герметизации

Изолировать стыки при прокладке труб необходимо для разных типов трубопроводов. Исключение составляют только сварные соединения, но в этом и их недостаток – они неразъемные. А стыки с применением резьбы позволяют легко заменить поврежденный участок или вставить новую обвязку.

Поэтому герметизация необходима для резьбовых соединений труб:

• водоснабжения горячей и холодной воды,
• газопроводов,
• отопления.

На практике резьба используется в магистралях малого диаметра – во внутренних разводках дома и в квартире, загородных коттеджах и при прокладке сетей к отдельно стоящим строениям с малым потреблением воды и газа. Для труб водоснабжения и отопления большого диаметра применяются фланцевые соединения и сварка.

Вентиляционные магистрали, как правило, имеют большое сечение и изготавливаются из тонкостенного листа или гофрированных труб. Поэтому резьбовые соединения в них не используются, но герметизация стыков все же необходима.

При выборе способа герметизации трубных соединений требуется учитывать их свойства и условия, в которых они будут функционировать:

• Внешняя температура среды и внутренняя носителя в трубопроводе. Некоторые виды герметиков теряют свои свойства при повышенной температуре или на морозе.
• Давление в магистрали. Жидкие изоляторы могут выдавливаться из соединения при большом напоре.
• Диаметр трубы.
• Итоговая прочность соединения. Это усилие, необходимое для разборки изолированного стыка в случае его ремонта или перемонтажа.
• Экологическая безопасность. При прокладке трубопроводов для питьевой воды нельзя применять вещества, способные выделять токсичные соединения.

Большинство средств и веществ, применяемых для герметизации, по этим параметрам укладываются в диапазон, необходимый для стыковки бытовых трубопроводов. Но особенно тщательный выбор необходим при герметизации стыков газовых труб. Нарушение герметичности в водяных магистралях заметно с самого начала по следам протечек в местах соединений. Газовые утечки не проявляют себя визуально, и могут оставаться необнаруженными длительное время.

Способы герметизации резьбовых соединений

По применяемы материалам различают заполнение пространства между витками резьбы твердыми материалами или пастообразными герметиками.

Нормативами рекомендуется применять пасты для условных проходов до 65 мм. Для твердых изолирующих материалов строгих ограничений нет.

Рассмотрим основные варианты герметизации резьбы на трубопроводах.

Сантехнический лен

Намотка льняных прядей на резьбовые витки применяется давно, и до сих пор считается надежным способом герметизации. Но он же и самый сложный в работе. Последовательность действий:

• на резьбу наносятся насечки, чтобы материал не проскальзывал при намотке;
• лен от пучка отделяется небольшими прядями,
• первый виток наматывается крестообразно, чтобы зафиксировать его на резьбе;
• после намотки всего материала, поверх него наносится олифа или водонепроницаемая паста.

Без опыта работы с этим материалом намотка часто получается неаккуратной, с торчащими прядями льна. Вдобавок легко перепачкать детали и руки накладываемой смазкой. Но основная проблема – необходимо заложить в витки нужное количество льна. Если его будет мало – герметичность со временем нарушится. При большом слое затяжка соединения будет проходить с трудом, а наворачиваемые фитинги из некачественного материала могут лопнуть.

Лента ФУМ

Эту фторопластовую пленку можно назвать уплотнителем для дилетантов. Работа с ней не предполагает никаких сложностей, поскольку она легко укладывается в витки резьбы. Только в самом начале приходится удерживать ленту от проскальзывания. Мягкость фторопласта позволяет не сильно заботиться о количестве намотанной ленты. Даже при избыточной намотке фитинги наворачиваются на резьбу без особых усилий. А если все сделано по правилам, то соединение можно проводить руками, без применения ключей. Но обратной стороной такой легкости является вероятность ослабления соединения.

Плюсы:

• простота в обращении,
• химическая стойкость,
• невысокая цена.

Минусы:

• из-за невысокого качества затяжки не рекомендуется для резьб диаметром свыше дюйма (25 мм),
• не допускается применение при условии вибраций на трубопроводе,
• при больших температурных перепадах происходит нарушение герметизации.

Удобна для применения на трубах водо- и теплоснабжения в домашних условиях.

Сантехническая уплотняющая нить

Фактически сочетает в себе преимущества льняного и ленточного уплотнений. Изготавливается из синтетических материалов, пропитанных дополнительным герметизирующим составом. Также удобна при намотке, как и ФУМ-лента, но гораздо прочнее нее. При необходимости можно даже немного отвернуть и снова довернуть соединительный элемент – герметичность от этого не нарушится.

Есть особенности работы с ней:

• намотка ведется не по канавкам резьбы, а немного наискосок;
• для удержания нити в нужном положении необходимы насечки на резьбе,
• первые два витка резьбы оставляются свободными, а на последних двух нить наматывается с дополнительным уплотнением;
• количество оборотов для правильного уплотнения зависит от диаметра трубы и указывается в инструкции.

Температурная стойкость, надежность и герметичность соединения с уплотняющей нитью допускают герметизацию ею не только труб отопления, но и газовых стыков.

Из твердых резьбовых уплотнителей она считается самым надежным. Конечно, если не пользоваться дешевыми подделками. Самым популярной маркой является нить Tangit Uni-Lock.

Жидкие герметики

Такие составы для герметизации заполняются в резьбовые канавки соединяемых труб и фитингов. После нанесения они не затвердевают, а остаются в пастообразном состоянии, обеспечивая непроницаемость жидкости или газа по резьбе. Обычно в состав входят добавки, предохраняющие металл от ржавчины.

Главный недостаток таких паст – невозможность их применения в магистралях с высоким давлением. Напор жидкости или газа постепенно выдавит мягкую субстанцию из резьбовых зазоров.

Легкость соединения по такому герметику оборачивается тем, что оно без усилий же отвинчивается. Поэтому стыки на жидких герметиках необходимо контролировать и своевременно подтягивать.

Анаэробные герметики

Сложные полимерные соединения, сохраняющие текучие свойства на воздухе. Как и незатвердевающие пасты, легко наносятся на резьбовые канавки. После этого соединение затягивается без усилий. При контакте с металлом в отсутствии воздуха в зазорах происходит трансформация вещества, и оно затвердевает, обеспечивая герметизацию и надежность стыка. Основное требование перед нанесением – металл соединения должен быть очищен от ржавчины и тщательно обезжирен.

Различаются по степени крепости затвердевшего состава:

• Средняя фиксация (Medium). Обычно выпускается синего цвета. После схватывания обеспечивает надежное соединения, но поддающееся механической разборке. Руками его развинтить вряд ли получится, а ключами – вполне.
• Сильная фиксация (Strong). Имеет красный цвет. Образуемое им соединение практически неразборное, так как в обычных условиях даже с помощью гаечных ключей оно не поддается при отворачивании. В отличие от сварки, разобрать его можно после сильного нагрева. Поэтому такой тип герметика не находит применения в бытовых магистралях.

Не рекомендуется применять сильный вариант для соединений металлических труб с полимерными. При необходимости разборки стыка нагрев может деформировать пластиковый участок соединения.

Уплотнение прокладками

Прокладка, упирающаяся в торец трубы, также может герметизировать стык. Прижим осуществляется накидной гайкой или соединительным фитингом. Саму нарезку при этом можно не герметизировать, хотя иногда для подстраховки ее тоже обматывают уплотнителем. Резиновые колечки постепенно вытесняются современными прокладками из фторопласта и других полимерных материалов.

Не все резьбовые соединения можно герметизировать таким способом. Состыковать две трубы между собой с применением прокладок затруднительно. Но подключение кранов, смесителей или гибких подводок через полимерные кольца очень удобно.

Герметизация бытовых воздуховодов

Вентиляция в квартирах и загородных домах проводится тонкостенными элементами. Зачастую воздуховоды делаются прямоугольного сечения или из гофрированной трубы. Резьба на таких соединениях невозможна. Поэтому герметизация вентиляционных стыков осуществляется другими способами:

• через фланцы,
• наложением бандажа,
• раструбным методом с вставлением одного воздуховода в другой.

Фланцевое соединение чаще всего используется для воздуховодов некруглого сечения. Герметизация проводится с применением прокладок из мягкого материала, например, пористой резины. Форма прокладки должна повторять сечение воздуховода.

При других способах пустоты, образующиеся после стыковки воздуховодов, заполняются мастиками, по своим температурным характеристикам соответствующими условиям эксплуатации воздушной магистрали. Иногда стык воздуховодов обматывают самоклеющейся лентой.

Стыковка труб из металла и пластика

Популярность полимерных труб в бытовых магистралях зачастую требует их подсоединения к уже имеющимся трубам из металла. Для этого используют специальные переходники. Наиболее распространенные из них — фитинги под названием «американка» или «ниппель».

Переходник-американка состоит из двух частей. На одном конце металлической части нанесена внешняя или внутренняя резьба, в зависимости от типа нарезки присоединяемой трубы. На другом конце – внешняя нарезка. Вторая часть из пластика, заканчивающаяся накидной гайкой с внутренней резьбой. Обе части соединяются между собой при наворачивании гайки на резьбу металлического элемента. Герметизация стыка – через уплотняющую прокладку внутри накидной гайки.

Первой частью переходник ввинчивается в соединяемую металлическую трубу, а выходной патрубок приваривается методом полимерной сварки к трубопроводу из пластика.

Ниппель-фитинг – полимерная втулка, внутрь которой впаяна металлическая часть с нарезкой. Она обеспечивает стык со стальной трубой, а сама втулка приваривается к пластиковому трубопроводу.

При ремонте или монтаже канализационных и водопроводных сетей перед мастером часто возникает вопрос – как соединить трубы без сварки и резьбы удобным способом? Такие ситуации могут возникнуть при проведении манипуляций в труднодоступных местах трубопровода, когда работа со сварочным аппаратом не представляется возможной. Также необходимость скрепления металлических патрубков без сварки или нарезания резьбы возникает в том случае, если существующая канализационная система находится в довольно ветхом, но рабочем состоянии. Сварка или нарезание резьбы на старой трубе в таком случае нежелательны, так как могут нанести коммуникациям еще большие повреждения.

Способы соединения металлических труб

Существует несколько надежных вариантов присоединить железную трубу без сварки к металлическому трубопроводу. Если магистраль собрана из патрубков с жесткой структурой (стальных или чугунных), герметичное крепление можно создавать, используя фитинги, фланцы, муфты Гебо или ремонтно-монтажные обоймы. Если же необходимо совместить профильные трубы, достаточно будет использования краб-системы или крепежных хомутов.

Принимая решение, как скрепить две металлических трубы без проведения сварочных работ и нарезания резьбы, необходимо учитывать несколько аспектов, характеризующих трубопровод:

• Технические характеристики (в первую очередь, диаметр);
• Назначение;
• Условия использования;
• Текущее состояние.

Только оценив все нюансы, мастер может принять верное решение и подобрать для соединения подходящие комплектующие и материалы.

Фитинги

Довольно простым и практичным способом соединить две трубы без резьбы и сварки является использование металлических фитингов. Благодаря простоте конструкции фитинги имеют долгий срок эксплуатации (в них просто нечему ломаться), наличие уплотнителя позволяет без особых усилий добиться герметичности стыка. Кроме того, большой ассортимент позволяет выбрать изделия с наиболее подходящими для ситуации техническими характеристиками. Стоимость таких комплектующих невысока, что является дополнительным плюсом при выборе метода монтажа.

Фитинги можно разделить на группы в зависимости от конструктивных особенностей и условий использования:

1. Прямые. Самый простой вид, детали имеют одинаковый диаметр с каждой стороны, используются для скрепления участков канализации одного диаметра.
2. Переходники. Разный диаметр с двух сторон фитинга позволяет создавать объединение патрубков разного размера. Часто используются при ремонте трубопроводов старого образца, собранных из труб различного диаметра.
3. Тройники. Полезны при создании одного ответвления от основной магистрали.
4. Крестовины. Позволяют создать несколько ответвлений от основной трубы.
5. Штуцеры. Обычно используются для монтажа гибких металлических труб.
6. Заглушки, колпачки. Применяют для герметичного перекрытия трубопровода или его веток.

Фланцы

Соединить металлическую трубу без резьбы с основным водопроводом можно также при помощи фланцев. Такой способ также позволяет добиться герметичности благодаря использованию резиновой прокладки. Существует 2 типа фланцев.

1. Проходной. Для создания герметичного стыка на рабочих участках магистралей.
2. Заглушка. Для герметизации неиспользуемого конца трубопровода.

Изделия производят из стали, чугуна, бронзы, алюминия. Они имеют длительный срок эксплуатации, могут быть использованы в канализации с большим давлением.

Установить фланец для соединения участков водопровода или канализации несложно, работа выполняется в несколько этапов:

• Край трубы аккуратно срезается, строго перпендикулярно оси и без заусениц;
• На срез надевается фланец, поверхность которого должна быть очищена и обезжирена;
• Сверху закрепляется прокладка из резины, при этом ее размер должен быть не менее 10 см от среза;
• На противоположный конец патрубка таким же образом надевают второй фланец;
• Детали стягивают между собой болтами, пока не будет достигнута герметичность стыка.

При создании фланцевого крепления на водопроводе в качестве уплотнителя можно использовать пропитанный олифой тряпичный картон. В отопительных магистралях вместо резиновой прокладки часто устанавливают асбестовый картон.

Есть несколько нюансов, которые должен знать мастер перед созданием фланцевого соединения:

• Не рекомендуется использовать больше одного уплотнителя;
• Болты вкручиваются попарно с противоположных сторон;
• Над гайкой должно выступать не более половины крепежного болта;
• Резиновый уплотнитель не должен соприкасаться с болтами.

Муфты и пресс-фитинги

Использование пресс-фитингов для создания герметичного скрепления на участке канализационной системы гарантирует долговечность и прочность стыка. Технические характеристики таких устройств позволяют устанавливать их на магистралях большим давлением и высокой температурой носителя. Ассортимент пресс-фитингов достаточно широк и позволяет подобрать изделия для монтажа участка трубопровода любой конструкции. Единственным недостатком этого метода является высокая цена оборудования, которое используется для установки пресс-фитингов. Необходимо иметь в наличии специальный инструмент для обжима или пресс-клещи.

В качестве облегченного варианта пресс-фитинга специалисты предлагают использовать разъемные муфты, в частности, муфты Гебо. Конструкция разъемных муфт предусматривает наличие уплотнения на болтах с каждой стороны и расширительных колец из прочных материалов. Изделия хорошо выдерживают гидроудары и растягивающие нагрузки.

Компрессионные муфты Гебо выпускаются в одно- и двустороннем вариантах. Конструкция устройств позволяет устанавливать их при врезке участка трубопровода, а также при сборке угловых трубных прикреплений. При установке муфты Гебо рекомендуется четко соблюдать все необходимые этапы, так как при нарушении процедуры может быть нарушена герметичность.

Конструкция муфты Гебо предполагает возможность ее повторного использования. Чаще всего в таких изделиях теряется герметичность из-за износа уплотнительного кольца. При регулярной замене испорченного элемента муфта Гебо может служить долгие годы.

Ремонтно-монтажные обоймы

Обычно ремонтно-монтажные обоймы используют для устранения аварийных ситуаций вроде трещин в системе канализации, так как изделия имеют ограниченный ресурс и не способны выдержать длительный период эксплуатации. Их конструкция состоит из 2х частей, резиновой прокладки и болтов для стяжки. Установка ремонтно-строительной обоймы не занимает много времени, но требует определенных навыков и соблюдения этапов установки.

1. Труба зачищается от краски, ржавчины, неровностей.
2. Место повреждения обматывается уплотнителем из резины (желательно смазанным герметиком).
3. Поверх уплотнителя надеваются обе части обоймы и стягиваются подготовленными болтами.

После установки ремонтно-монтажной обоймы обязательно следует проверить герметичность. Если при пуске воды обнаруживается подтекание, необходимо стянуть болты до его устранения.

Краб-системы

Краб-систему обычно используют для не требующего герметичности объединения квадратных и прямоугольных профильных труб. Краб-системы пригодны для многократного использования, а также при своем небольшом весе имеют хорошую прочность и невысокую стоимость, поэтому получили широкое распространение за довольно короткий срок.

Крепления типа краб можно разделить на 3 вида:

• Т-образные, для объединения 3х предметов;
• Г-образные, для угловых конструкций;
• Х-образные, соединяют 4 предмета.

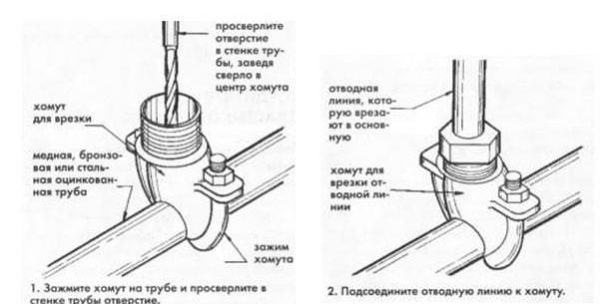

Хомуты

Крепежные хомуты часто применяются для герметизации слабых сварных стыков и участков подтекания. Они представляют собой загнутые пластины с уплотнителем из резины, плотно обхватывающие трубы и зажимающиеся с помощью болтов. В случае использования хомутов для совмещения двух профильных патрубков можно достигнуть высокой прочности соединения.

Соединение пластиковых труб

Большинство методов, описанных в разделе о металлических трубах, подходят и для скрепления пластиковых и ПВХ труб. Полимерные трубы все чаще стали заменять металлические, так что информация о том, как объединить пластиковые патрубки для канализации или водопровода без сварки и резьбы становится все более актуальной.

Существует несколько способов присоединить один участок пластикового патрубка к другому. Окончательный выбор технологии должен производиться только после оценки всех характеристик магистрали, в том числе от типа материала, диаметра и назначения системы.

В раструб

Трубы из полимеров изготовлены таким образом, что с одной стороны изделия расположен раструб, а с другой – торец. Диаметр раструба больше диаметра торца ровно настолько, чтобы торец одной трубы плотно вошел в раструб следующей. При выборе такого варианта установки, в стык вставляют резиновый уплотнитель для герметизации участка, рекомендуется дополнительно обработать место крепления герметиком.

Раструбный способ соединения пользуется популярностью благодаря простоте сборки и возможности работать с трубами различных диаметров. Таким методом часто строят канализационные системы, где не предусмотрено высокое давление носителя.

В раструб соединяются трубы ПВХ и из полипропилена.

Фитинги

Различные виды фитингов применяются при соединении металлопластиковых патрубков. В зависимости от конструкции трубопроводов и поставленных задач можно использовать компрессионные, обжимные и пуш-фитинги.

Виды установки компрессионных и обжимных фитингов практически не отличаются друг от друга, разница заключается в том, что в первом случае фиксация производится посредством компрессионного кольца и гайки, во втором случае – обжимного кольца.

Установка пуш-фитингов производится заметно быстрее. Подготовленная труба вставляется в изделие без помощи инструментов, а зажим клина фитинга происходит уже при подаче воды в водопровод.

Кроме металлопластиковых труб пуш-фитинги могут применяться при соединении патрубков из сшитого полиэтилена.

Цанговый метод

При соединении труб из пластика таким методом, понадобятся зажимные фитинги и цанги. Сам процесс работы состоит из 3 этапов.

1. Надеть цангу на внутреннюю полость.
2. Закрутить разводным ключом фитинговую гайку.
3. Произвести такие же действия на второй трубе.

Цанговый способ подходит для монтажа металлопластиковых трубопроводов небольших диаметров. Пластиковые патрубки могут не выдержать затягивания гайки и лопнуть.

Совмещение цангами подходит для труб из сшитого и обычного полиэтилена, металлопластика.

Муфты

Муфтовое соединение предполагает использование равнопроходной муфты, 2х монтажных гильз, инструмента для развальцовки. Процесс работы не занимает много времени:

• На трубу надевается гильза;
• Развальцовывается конец трубы в гильзе;
• Вставляется муфта;
• Гильза надвигается на муфту;
• Все перечисленное производится со вторым краем стыка.

Использование муфт подходит для труб из сшитого полиэтилена.

Склеивание

Обычно склеивание выбирают при соединении жестких полимерных труб. Правильно подобранный клей обеспечит герметичность стыка, единственным минусом является необходимость ждать не менее 1 часа перед запуском воды, пока клей не высохнет. Специалисты советуют использовать клей марки Griffon.

Сам процесс склеивания несложен. Конец трубы зачищается, на нем делается фаска напильником. При зачистке нужно проверять плотность вхождения патрубка в арматуру, не должно быть ни сильно свободно, ни сильно туго. Затем на фаску наносится клеевой состав, и труба вставляется в фитинг.

Иногда термином “склеивание” также называют холодную сварку, при которой материал трубы размягчается под действием реагента и производит сцепление со второй деталью на молекулярном уровне.

При помощи склеивания чаще всего соединяют трубы ПВХ. Изделия из других полимеров склеивают обычно в случае разового соединения.

Соединение металлической трубы с пластиковой

Современные системы водоснабжения часто предусматривают использование и пластиковых, и металлических труб. Соединить металлическую трубу с пластиковой без резьбы лучше всего при помощи фланцев.

Фланцевое соединение подходит как для полипропиленовых, так и для полиэтиленовых труб. При отсутствии сварки, для крепления фитинга к патрубку используются металлические накидные фланцы. Такой метод выбирают при монтаже трубопроводов, в которых предусмотрена быстрая разборка для очистки, а также при подключении труб к различному оборудованию, входящему в систему (насосы, клапана, задвижки).

При проведении работ следует обращать особое внимание на целостность поверхности фланца – неровности, заусенцы могут повредить пластиковую трубу и значительно сократить срок ее эксплуатации. Этапы соединения участков канализации посредством фланцев подробно описаны в разделе о соединении металлических труб.

Все рассмотренные выше способы и методы соединения без сварки и резьбы проверены временем и активно используются строителями и ремонтными работниками. При необходимости быстро заменить участок трубопровода в отсутствие сварки, можно подобрать наиболее подходящий вариант решения проблемы, достаточно правильно поставить задачу и оценить технические возможности и риски.

Меню:

Все трубопроводы монтируются соответственно проектов трубопроводных систем. Осуществляя прокладку металлических труб под отопление, для газо- и водоснабжения (холодная и горячая вода), необходимо соединить между собой арматуру и стояки.

От надежности сочленения элементов магистрали зависит качество функционирования газопровода, водопровода, системы отопления, которая рассчитана на использование пара под давлением или горячей воды с температурой до 95 – 100⁰С.

Оптимальный температурный диапазон по ГОСТ системы отопления – до +60⁰С, зависит от эксплуатационных, климатических, иных факторов.

Стальные трубы: виды сочленений

Соединения стальных труб могут быть неразборного и разборного видов, в зависимости от:

• материалов, из которых произведены стояки. Кроме металлических труб применяют чугунные, стеклянные, полимерные, медные изделия;
• свойств транспортируемых сред;
• эксплуатационных условий.

Чаще всего пользуются:

• муфтовыми (резьбовыми, приварными, байонетными, гильзовыми);
• фланцевыми;
• резьбовыми.

Разъединительными сочленениями. Остановимся на последнем варианте.

О резьбовой стыковке стояков из стали

Резьбовой способ сочленения характерен для работы со стальными трубами. Для нанесения резьбы пользуются токарным станком или плашкой. На тонкостенные стояки наносят цилиндрическую накатную резьбу.

Если при укладке стальных труб будут соблюдены правила монтажа, то скручивание таким способом обеспечит качественное функционирование трубопроводной магистрали на многие годы.

Свинчивание с помощью резьбы можно осуществлять как непосредственным сочленением труб между собой, так и с применением тройников, муфт, запорной арматуры, дополнительных устройств.

Способы соединений

Резьбовые и безрезьбовые соединения могут быть разборного и неразборного типа. Многие уверены, что любую конструкцию с резьбой можно разобрать.

Если одними концами стояки приварены к недвижимой поверхности, то такое трубное устройство невозможно разъединить. Данный вариант – типичный пример неразъемного резьбового присоединения.

Но такие случаи встречаются редко. Основное количество скручиваний с помощью резьбы – разъемного типа.

Стояки соединяются между собой при помощи:

• сгонов;
• двунаправленной резьбы.

Сгоны используются для скручивания неподвижных относительно собственных осей труб.

Обязательное условие: один стояк должен иметь нарезанную долгую резьбу, а второй – короткую.

Для соединения таким способом сначала накручивают контргайку с муфтой на длинную резьбу. После этого нужно согнать муфту на участок трубы с наличием короткой резьбы, после чего затянуть контргайкой.

Методика использования двунаправленной резьбы состоит в том, что для стыковки труб используется только муфта. Накручивать ее нужно одновременно на оба стояка.

Важно! При использовании двунаправленной резьбы, на соединяемых трубах она должна быть нанесена в разных направлениях. Только в таком случае муфта будет стягивать трубы, а скручивание будет качественным, надежным, прочным.

Как и чем герметизируют стыки труб

Виды уплотнителей, способы герметизации

Чтобы предотвратить утечку рабочей среды трубопровода необходимо качественно герметизировать трубные скручивания.

При резьбовом соединении стальных труб в качестве уплотнителей используют:

• прокладку. Этот способ уплотнения резьбового соединения требует относительно толстых торцевых трубных срезов. Наличие ровных трубных торцов никогда не сможет обеспечить герметичность. При использовании резиновой или пластиковой прокладки эта проблема успешно решается. Данный вариант – идеальный в случае сочленения с помощью гайки накидного типа;
• подмотку. Материалами могут служить льняные пряди, полимерные нити, ФУМ ленты в комплексе затвердевающими герметиками, красками, пастами.

При монтаже пластиковых стояков применяют способ герметизации, основанный на деформационных свойствах материала. Сущность этого метода состоит в том, что пластиковую трубу с наличием внешней резьбы вкручивают в стояк с внутренней резьбой. Пластик во время деформации способствует отличному заполнению промежуточного пространства, исключая появление зазоров.

Когда речь идет о трубопроводных конструкциях с высоким давлением, то цилиндрические резьбовые соединения труб здесь – не совсем уместны. В таких случаях используется соединение конического типа. Принцип присоединения заключается в том, что при вкручивании наблюдается плотное прижимание труб до такой меры, пока полностью не исчезнет зазор.

Материалы для уплотнения стыков

Чтобы стык был непроницаемым, в качестве уплотнителей используют:

• лён (паклю);
• асбест;
• ФУМ ленту;
• натуральную олифу;
• белила;
• сурик;
• графитную смазку и др.

Надежным уплотнителем при скручивании стальных труб на резьбе является льняная прядь, пропитанная суриком или белилами. Такое соединение отличается простотой монтажа, надежностью в плане герметизации. Уплотнитель используется очень давно, не теряет своей популярности и сегодня, несмотря на появление искусственных аналогов.

Для тех, у кого небольшой опыт работ по монтажу фитингов и труб, подсказываем, что ни в коем случае не применяйте лён без краски. На первых порах стык не будет пропускать влаги. Но пройдет несколько месяцев, льняные волокна намокнут, начнут разлагаться. Поэтому качество всех соединений ухудшится, а еще через месяц-другой – на стыке будет просачиваться вода.

Важно! Волокна необходимо тщательно пропитать суриком или белилами, чтобы не осталось ни одной сухой пряди. При эксплуатации трубопроводных магистралей с температурой рабочей среды выше температуры кипения воды, оптимальный вариант уплотнителя – асбестовая нить вместе с льняными прядями. Для этого их пропитывают смесью графита с натуральной олифой.

Важно! Нужно стык с прядями промазать сначала суриком, а после этого – белилами, а не наоборот. Перед использованием пряди рассучивают чтобы можно было хорошо отделить волокна.

Важно! Наматывать пряди необходимо «за резьбой», после чего пропитать краской. Если уложить паклю против хода нарезки, то при навинчивании муфты она вся вылезет на стороны и придется начинать все сначала. Важно! Во избежание засорения стояков, нужно следить за тем, чтобы пакля не свисала с торца или не попадала внутрь стояка.

Многие пользуются ФУМ лентой которая ничем не уступает старым традиционным материалам – пакле с краской.

Иногда в месте стыковки стояков отсутствует герметичность. Для устранения этого дефекта нужно заменить уплотняющий материал, а резьбовой участок очистить от грязи, остатков уплотнителя. После этого еще раз намотать льняную нить, ФУМ ленту или иной уплотнитель, собрать конструкцию.

В качестве дополнительных герметизаторов используют пасты, герметики химического происхождения, которые помогут усилить данный участок трубопровода.

Резьбовые трубные соединения: «за» и «против»

Вариант с использованием резьбы имеет свои преимущества и недостатки.

С положительной стороны резьбовые соединения отличаются:

• универсальностью, которая состоит в том, что их можно использовать для скручивания стояков различных диаметров;
• простотой монтирования, поскольку для осуществления процедуры сочленения не нужно быть профессионалом или иметь багаж каких-либо специальных знаний. Достаточно обладать элементарными навыками обращения с гаечным или трубным ключом, иными простыми навыками работы в данной отрасли;
• отсутствием наборов специальных инструментов или приспособлений;
• устойчивостью к нагрузкам, надежностью в эксплуатации;
• удобством демонтажа целой трубной конструкции (при необходимости);
• герметичностью, что обеспечивается наличием уплотняющих материалов, соблюдением элементарных правил прокладки трубопроводов.

Недостатки:

• при отсутствии на деталях резьбы необходимо ее нанести, что может вызвать дополнительные трудности, поскольку не все владеют навыками ее нарезания и не у всех имеются наборы специальных инструментов;
• когда места соединений приходится часто монтировать и демонтировать то возможен быстрый износ резьбового участка детали магистрали;
• бывают случаи, что необходимо применить стопорение резьбовой детали, поскольку возможно постепенное самоотвинчивание фитинга.

Учитывая все «за» и «против» в одних ситуациях оптимальным вариантом является использование резьбового соединения стальных труб, а в других – иных видов сочленения элементов трубопроводной конструкции. Это значит, что не существует идеального способа соединения стальных стояков: все способы хороши если они обеспечивают надежность, герметичность трубопровода.

Важно! При выборе способа стыковки трубных конструкций учитывайте, с какого материала сделаны трубы, место возможного соединения деталей, условия эксплуатации магистрали, какими свойствами должна обладать состыковка элементов трубопроводной системы. Важно!Для оцинкованных труб подходит только резьбовое соединение, поскольку во время сварочных работ нарушится оцинковка, после чего стояк легко будет подвергаться коррозионному воздействию.

Общие требования к резьбе

Соединения используют на стыках стальных труб отопления, водопроводов, газопроводных стояков, где можно обойтись без сварки. На обычных стояках резьба нарезается, а на тонкостенных изделиях ее наносят методом накатывания.

Главные требования:

• правильно, качественно нарезанная резьба должна быть чистой;
• резьба считается бракованной если она сорванная или неполная;
• длина резьбы не должна быть больше одной десятой части длины детали;
• на соединительных муфтах она должна быть таких размеров чтобы при полном ввертывании концов труб между ними оставался зазор до 0,5 см (это так называемое короткое резьбовое соединение);
• при скручивании «один цилиндр на другой цилиндр» пользуются сгонами. Сгон является отрезком трубы с резьбой на обоих концах с навернутой на них муфтой и контргайкой.

Важно! Качественный сгон должен иметь с одного конца длинную резьбу (22-27 ниток), а с другого – короткую (5-7 ниток). Преимущество и универсальность этой детали заключается в том, что ее используют, если стояки зафиксированы и не могут поворачиваться.

Ковкий чугун и соединительные детали из него

Для абсолютной герметизации системы при резьбовом соединении необходимо использовать уплотнители, например, прокладки. Кроме них, при иных видах скрепления используются дополнительные детали. Если необходимо применить сочленение элементов магистрали с помощью фланцев, то есть без муфты, то кроме прокладок еще необходимы болты.

При соединении стояков под углом пользуются соединительными частями из ковкого чугуна: прямыми и переходными угольниками, тройниками, крестами.

Важно! Соединение будет качественным и функционировать безотказно на протяжении долгого времени, если при монтаже деталей использовать детали с ровными торцами, которые будут размещены под прямым углом к соединительным частям. Следует обратить внимание на резьбу на деталях, которая должна быть без заусенцев и чистой.

Муфта из чугуна обладает невысоким буртиком по всему периметру окружности торца, служащий для увеличения прочности детали, в отличие от стального аналога, на котором такой элемент отсутствует.

Качество соединений зависит не столько от способов уплотнения, материалов, как от мастера и качества его работы. Если он ответственный, аккуратный, обладает элементарными сантехническими знаниями, навыками работы с гаечным или трубным ключом, то лучшего специалиста – не найти. При соблюдении элементарных правил монтажа трубопроводных систем, магистраль будет функционировать на протяжении многих лет. Это может подтвердить каждый кто хотя бы один раз занимался монтажом трубопроводной системы, даже самой короткой и простой.

Пробуйте сами, экспериментируйте и увидите что вы – самый лучший специалист по монтированию трубопроводных систем с использованием резьбового способа соединения элементов магистрали.

Видео

Используемые источники:

• https://househill.ru/kommunikacii/otoplenie/element/truba/soedinenie.html
• https://iseptick.ru/truby-i-fitingi/soedinenie-stalnyx-trub-na-rezbe-osobennosti-metoda.html
• https://znatoktepla.ru/truby/osnovnye-metody-germetizatsii-rezbovyh-soedinenij-trub.html
• https://www.kanalizaciya-stroy.ru/soedinenie_trub.html
• https://trubtraid.ru/obsluzhivanie-trub/rezbovoe-soedenenie/vse-o-rezbovykh-soedineniyakh.html
