Сколько кВт в 1 секции чугунного, биметаллического, алюминиевого или стального радиатора? Реальное количество киловатт, которое пишут производители, не соответствует действительности. А это очень важно! Используя завышенные данные вы не сможете рассчитать количество секций.
На рынке представлены четыре вида батарей отопления – чугунные, биметаллические, алюминиевые и стальные. Они отличаются дизайном, объемом, размерами и стоимостью. Но прежде всего вам важно знать, их теплопроизводительность – от этого зависит, насколько хорошо они будут обогревать помещение.
Содержание статьиСкрыть1Что нужно знать про мощность радиаторов?2Сколько кВт в одной секции алюминиевого радиатора3Сколько кВт в одной секции чугунного радиатора4Сколько киловатт в одной секции биметаллического радиатора5Радиатор стальной: сколько киловатт в 1 секции
Теплоотдача радиатора зависит от температуры теплоносителя и воздуха в помещении. Чем больше эта разница, тем лучше он отдает тепловую энергию.
Наглядный пример:Если в помещении 0 градусов, то батарея будет остывать быстрее, чем если бы в комнате было +24. Соответственно – он отдает больше тепла. Получается, при 0 градусов мощность отопительного прибора больше.
Производители часто заявляют завышенные технические характеристики. Они показывают мощность для разницы температур в 65-70 °С. А в реальности перепад температур составляет 35-50 градусов.
Поэтому, если вы видите в инструкции тепловую мощность секции в 200 Вт при ΔТ = 70, реально она составляет 150-160 Вт (ΔТ обозначает перепад температур).
Читайте также:Как я «правильно» подключал радиаторы отопления — история дилетанта-самоучки

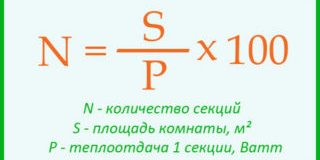

Зная значение реальной мощности можно подсчитать необходимое количество секций в онлайн-калькуляторе.
Тепловая мощность секции алюминиевого радиатора зависит от объема воды, которая находится в ней. Стандартные объемы – 0,35 и 0,5 л.
Алюминиевые батареи отдают тепло на 50-60% за счет излучения и на 40-50% в виде конвекции. Отсекатель воздуха усиливает конвекцию на 20-25%, что повышает теплоотдачу.
При температуре воздуха 20-24 °С и воды в контуре 65-70 °С тепловая мощность одной алюминиевой секции составляет:
- Объем 0,35 л., без отсекателя – 0,1-0,12 киловатт;
- Объем 0,35 л., с отсекателем – 0,12-0,13 киловатт;
- Объем 0,5 л., без отсекателя – 0,155-0,170 киловатт;
- Объем 0,5 л., с отсекателем – 0,170-0,200 киловатт.
Точное количество теплоотдачи сложно назвать – оно зависит от особенностей конструкции, диаметра труб, толщины ребер. На производительность влияет тип подключения батареи, скорость прокачки воды, загрязненность внутренних поверхностей.
Производительность тепла чугунного радиатора зависит от объема воды, толщины стенок, наличия ребер, высоты и ширины секции. Существует несколько стандартных моделей чугунных батарей, заявленная теплоотдача одной секции которых составляет:
- МС-140 – 175 Вт;
- МС 140-500 – 195 Вт;
- МС 140-300 – 120 Вт;
- МС 110-500 – 150 Вт;
- МС 100-500 – 135 Вт;
- МС 90-500 – 140 Вт.
Читайте также:Стальной или алюминиевый радиатор, какой лучше? – мнение эксперта
В классификации первое число обозначает ширину вертикального чугунного протока, второе – ее высоту.
Современные чугунные батареи отличаются от стандартных изделий марки МС. Они могут иметь другие размеры и дизайн, есть модели с отсекателями воздуха. Производители заявляют производительность одной секции в пределах от 150 до 220 Вт.
Если показатели тепловой мощности приводятся для разницы температур ΔТ в 60-70 градусов, они отличаются от реальных.
Для батарей с температурой воды 55-60 °С реальная производительность составит 75-85%, для батарей с температурой воды 65-70 °С – порядка 85-90% от указанной в спецификации производителя.
Биметаллические радиаторы по внешнему виду сложно отличить от алюминиевых. Они также могут быть оборудованы отсекателями воздуха, а уровень теплоотдачи в основном зависит от высоты.
Как и в случае с алюминиевыми, данные в спецификациях изготовителей отличаются от реальных. Соответственно, чтобы однозначно ответить на вопрос сколько квт в 1 секции биметаллического радиатора, нужно знать все условия. Поэтому приводим информацию для температуры воды в контуре 65-70 градусов.
Тепловая мощность секции биметаллического радиатора отопления без отсекателей воздуха:
- 200 мм – 0,5-0,6 кВт;
- 350 мм – 0,1-0,11 кВт;
- 500 мм – 0,14-0,155 кВт.
Сколько кВт одной секции биметаллического радиатора с отсекателями воздуха:
- 200 мм – 0,6-0,7 кВт;
- 350 мм – 0,115-0,125 кВт;
- 500 мм – 0,17-0,19 кВт.
Читайте также:Как промыть радиатор отопления в квартире – алюминиевый, чугунный, биметаллический
Радиатор стальной: сколько киловатт в 1 секции
Стальные радиаторы принципиально отличаются от чугунных, алюминиевых и биметаллических. Они изготавливаются не отдельными секциями, а в виде цельного нагревательного прибора.
Тепловая производительность стального радиатора зависит от его высоты, ширины, количества конвекторов. Различают три типа радиаторов:
- Тип 11 – один конвектор;
- Тип 22 – два конвектора;
- Тип 33 – три конвектора.
Для удобства приводим таблицу тепловой мощности стальных радиаторов (значения приведены в Вт).
Как и в предыдущем случае, приведенные значения номинальные. Для теплоносителя температурой 55-60 °С реальная теплоотдача составит 75-85%, для 65-70 °С – 85-90%.
В статье мы приводим реальные значения, сколько киловатт тепла может давать одна секция радиатора. Они меньше чисел, указываемых производителями, но мы не обманываем наших читателей.
Не забудьте поделиться публикацией в соцсетях!
При установке отопительной системы основное внимание уделяется качеству радиаторов. Лучшим соотношением цена/качество обладают алюминиевые батареи.
Именно их плюсы и минусы мы рассмотрим в ниже — разновидности, расчет, варианты подключения, технические критерии и советы по выбору.
Оглавление материала:
Алюминиевые батареи могут быть цельными или секционными. Для прочности и антикоррозийной устойчивости к алюминию в процессе изготовления добавляют кремний, цинк, титан.
Секции соединяются резьбовыми соединительными элементами. Соединения герметизируются силиконовыми прокладками. Для предотвращения разрывов внутренняя часть радиаторов покрывается полимерными материалами.
По методу производства они могут быть секционными (литыми) и цельными (экструзионными).
Каждая секция радиатора изготавливается при помощи литья под давлением. Этот метод гарантирует точные размеры и гладкую поверхность изделия.
Соединение секций в блок осуществляется посредством ниппелей. Такие батареи стоят дороже экструзионных, но и надежность их выше.
Цельные модели изготавливаются из вторичного алюминия методом экструзии. Он заключается в продавливании расплава материала через формующие головки (фильеры) для получения нужного профиля.
В качестве фильер используются стальные профили. Заготовки, полученные таким способом, свариваются между собой. Получаются цельные изделия, которые нельзя нарастить или уменьшить.
Иногда для удешевления их стоимости отдельные части не свариваются, а склеиваются композитными клеями. Однако такая замена значительно ухудшает характеристики изделий.
Алюминиевые батареи привлекательны именно своими высокими техническими характеристиками при доступной цене. При этом:
- вес одной секции – 1…1,5 кг;
- емкость – 0,25…0,46 л;
- расстояние между осями – 20/35/50/80 см;
- гарантийный срок службы 10…20 лет.
Все основные характеристики производитель указывает в паспорте устройства.
Под тепловой мощностью (теплоотдачей) понимают количество тепла, которое дает одна секция радиатора.
Коэффициент отдачи для стандартной секции составляет – 82…212 Вт . Он зависит от температуры теплоносителя. Общая тепловая мощность зависит от количества секций в батарее.
Существует два вида алюминиевых радиаторов:
- нормальные – с рабочим давлением до 6 атмосфер;
- усиленные – до 16 атмосфер
Поскольку рабочее давление в многоэтажных домах составляет 10…15 атмосфер, а в домах с автономной системой отопления – менее 1,4 атмосферы, то первый вариант подходит для установки в частных домах, а второй – в «многоэтажках».
Для поддержания работоспособности системы она должна ежегодно подвергаться опрессовке, давление которой составляет 20…50 атмосфер.
Температура теплоносителей в алюминиевых радиаторах может доходить до 120 °C, но обычно она не превышает 70 °C, и именно такая температура берется при расчете тепловой мощности.
Тепловая мощность алюминиевых батарей напрямую зависит от ее высоты. Сейчас продаются два вида изделий:
- обычные батареи (высота 50 см) – мощность 1 секции 0,18…0,23 кВт;
- укороченные (высота 35 см) – мощность 1 секции 0,08…0,16 кВт.
Считается, что одна секция алюминиевой батареи отапливает 1,5…2 кв. метра помещения. Но существует немало факторов, которые понижают теплостойкость жилых помещений.
Поэтому при расчете количества секций следует учитывать и такие моменты:
- является ли комната угловой или внутренней;
- насколько высока степень промерзания стен, и какова их толщина;
- установлены ли стеклопакеты, и насколько хорошо они держат тепло;
- из какого материала сделана кровля, и каково ее состояние.
Если какой-либо из перечисленных факторов неблагоприятен, количество секций необходимо увеличить по сравнению со стандартным расчетом.
Главным достоинством этих изделий является компактность, небольшой вес, демократичная цена. Кроме того, они:
- имеют достаточно долгий срок службы;
- благодаря секционной конструкции позволяют подобрать оптимальную длину для каждого конкретного помещения и рассчитать ее стоимость (при продаже указывается стоимость за секцию);
- обладают привлекательным внешним видом и устойчивым лакокрасочным покрытием;
- используют конвекционный способ обогрева, благодаря которому пыль не накапливается;
- легко монтируются даже на гипсокартон;
- разнообразны и интересны по дизайну.
Недостатком этих радиаторов является их подверженность коррозии, приводящая к деформации.
Устойчивость к коррозии повышает внутреннее полимерное покрытие. При его отсутствии для предотвращения разрыва батарей нельзя перекрывать краны на трубах подвода теплоносителей.
Кроме этого недостатками также являются:
- низкая стойкость к кислотным растворам, которые могут добавляться в теплоносители;
- плохая переносимость резких скачков давления жидкости;
- относительно быстрое образование газов внутри изделия, создающее необходимость его регулярного удаления.
На российском рынке радиаторов для отопительных систем присутствуют изделия и российских, и зарубежных производителей.
Они отличаются по своим характеристикам, а их разнообразие позволяет выбрать подходящий вариант каждому покупателю.
Среди отечественных производителей выделяются компания Рифар и завод «Анкор». Рифар выпускает серию отопительных приборов по лицензии итальянской фирмы Global. Модели этой серии Alum и Alum Ventil работают при давлении в отопительной системе до 20 атм., а мощность их составляет 183 Вт на секцию.
Эти изделия могут работать при использовании в теплоносителе бытового антифриза, но водородный показатель pH обязательно должен быть в диапазоне 7…9 единиц. Это сравнительно дорогие батареи, цена за секцию которых более 400 руб.
Такие же характеристики имеют и батареи марки Термал. Их главная особенность – малая толщина (60 мм), что позволяет устанавливать их в ниши, экономя пространство помещения. Однако это ухудшает теплоотдачу, она составляет всего 167 Вт. Но цена их очень привлекательна – примерно 250 руб.
Продукция итальянских фирм Fondital, Sira и Global отличается высоким качеством. Хотя цена данного вида продукции самая высокая (от 400 руб), она очень востребована среди покупателей.
Global выпускает радиаторы ISEO мощностью 180 Вт и VOX – 195 Вт. Sira Industrie выпускает литые и экструзионные модели. Секционная модель Alux имеет мощность 190 Вт.
Венгерская компания NAMI также выпускает качественную продукцию, хотя ее качество слегка уступает продукции итальянских фирм.
В России продаются две модификации изделия: NAMI Classik и NAMI Grand. Мощность последней составляет 195 Вт, и она допускает pH теплоносителя до 12 единиц. Стоимость изделий чуть меньше стоимости продукции итальянских фирм.
Китайские фирмы Bilux и Konner производят также очень неплохую продукцию. Цена продукции меньше итальянских и венгерских аналогов.
Снижение стоимости этих изделий происходит за счет экономии материала: снижается толщина боковых ребер, задней стенки, уменьшается диаметр коллектора. Это ухудшает тепловую мощность и снижает долговечность приборов.
Алюминиевые радиаторы очень боятся кислой среды в отопительной системе. Поэтому надежная долговечная работа возможна только при pH 6,5… 8.
Также следует знать что:
- внутренняя поверхность должна быть тщательно обработана, нанесена оксидная пленка;
- радиатор должен иметь паспорт с указанными в нем характеристиками, желательно, чтобы имелся протокол испытаний;
- заводская сборка надежнее, поэтому по возможности следует купить уже готовую батарею из нужного количества секций;
- не следует устанавливать батарею более 15 секций, лучше установить две;
- необычный дизайн радиатора может ухудшить его эксплуатационные характеристики;
- следует избегать радиаторов китайского производства NF/68. Они могут содержать асбест, опасный для здоровья.
Самым эффективным является диагональное подключение, при котором потери тепла составляют всего 2 %.
Однако, внешний вид этого подключения несколько портит окружающий дизайн, поэтому чаще отдают предпочтение изделиям с боковым и нижним подключением, которые выглядят более эстетично.
При боковом подключении входная и выходная трубы подключаются сверху и снизу к секции с одной стороны радиатора, что обеспечивает равномерный нагрев всех секций.
Такое подключение можно использовать при большом количестве секций – до 15.
Этот вариант подключения подходит для систем отопления, расположенных под полом. Обе трубы, подводящая и отводящая, присоединяются к нижним патрубкам батареи.
Это самый привлекательный с точки зрения дизайна вариант, но из-за неравномерного нагрева радиатора теплопотери при этом могут достигать 15%.
Что может быть неприятней дорогих и холодных батарей в зимний сезон?
Иногда при замене старой отопительной системы люди задаются вопросом, какие установить обогреватели, вместо того, чтобы подумать, как узнать мощность панельного радиатора и сверить ее с имеющимся в системе давлением и теплоносителем.
Только понимая, что такое теплоотдача и от чего зависит ее уровень, можно правильно подобрать радиаторы в помещения.
Свойство теплоотдачи
Мощность стальных радиаторов отопления, так же как и всех остальных видов обогревателей основана на принципе их работы:
- Теплоноситель, попадая в батарею, циркулирует по резервуару (у стальных панельных моделей – это каналы), при этом в горячем состоянии он направлен вверх, тогда как при остывании идет вниз. В автономной или централизованной отопительной системе нагревом носителя занимается котел.
- За время, что горячая вода соприкасается с радиатором, она отдает ему свое тепло, нагревая его стенки. Этот момент очень важен, так как от размера обогревателя зависит, какой длины будет ее путь, и чем он дольше, тем горячее радиатор.
- Нагретые стенки конструкции отдают свою температуру воздуху, который распространяется по помещению под воздействием потоков тепла.
- Чтобы увеличить уровень теплоотдачи, производители «снабжают» отопительный прибор теплообменниками, как это видно по стальным радиаторам типа 11, 22 и 33.
Наличие теплообменников значительно увеличивает мощность стальных радиаторов, работая по двум нагревательным принципам: радиаторному, при котором используется тепло стенок устройства, и конвекторному, который образует движение разогретого воздуха.
Как правило, показатели мощности изготовитель указывает в техпаспорте, поэтому можно ориентироваться по нему, но еще лучше самостоятельно произвести расчеты с учетом площади помещения, температуре воздуха и количеству теплопотерь.
Последствиями неправильно подобранного обогревателя являются:
- Так называемое перетапливание, когда в помещении настолько жарко, что приходится держать форточку открытой. Это создает вредный для организма микроклимат, вынуждает платить больше за энергозатраты или устанавливать термостаты, чтобы снижать нагрузку на систему.
- Если мощность панельных стальных радиаторов отопления ниже необходимого уровня, то в комнате холодно даже при их максимальной нагрузке.
- Сильные перепады давления в отопительной системе, оснащенной слабыми батареями, приведет к аварии, так как они не выдержат подобных «стрессов».
Всех перечисленных проблем можно избежать, если знать, что именно влияет на теплоотдачу батарей отопления, и как поднять их эффективность.
Что влияет на теплоотдачу?
При выборе модели обогревателя нужна таблица мощности стальных радиаторов, которую потребителям должен предоставлять производитель или продавец-консультант.
Так же следует учесть несколько нюансов, которые им присущи:
- Перед покупкой новых батарей отопления следует поинтересоваться, какая температура теплоносителя в системе. Чем она горячее, тем выше будет нагрет радиатор, а значит, и теплоотдача будет больше. Узнав точную температуру, нужно сравнить ее с показателями выбранной модели, которые указываются в техпаспорте. Для безопасной и эффективной работы они должны совпадать.
- Размер радиатора имеет значение. Чем он больше, тем дольше в нем находится носитель, а от этого горячее становятся его стенки.
- Теплопроводность материала так же важна. В данном случае речь идет о листовой стали не более 1.5 мм толщины, что указывает на способность быстро нагреваться.
Из таких нюансов складывается мощность панельных радиаторов, поэтому при ее расчете следует учитывать все их параметры.
Мощность стальных радиаторов отопления (таблица)
Особенности батарей из стали
Конструкция панельных радиаторов такова, что они изготавливаются из двух штампованных листов стали, соединенных вместе, внутри которых находятся 2 горизонтальных канала вверху и внизу и по 3 вертикальных на каждые 10 см длины.
Слабым «звеном» подобных обогревателей является узость этих каналов, поэтому так важно, чтобы теплоноситель был без примесей. В централизованной отопительной системе это невозможно поэтому, сделав выбор в пользу радиаторов из стали, нужно устанавливать фильтр на входе подачи теплоносителя в подающую трубу квартиры.
Как правило, кВт стальных радиаторов зависит от их типа и в среднем составляет 0.1-014 на секцию:
- Для типа 11, который состоит из одной секции и конвектора при глубине 63 мм мощность равна 1.1 кВт.
- Для 22 типа, состоящего из двух секций с двумя конвекторами при глубине 100 мм – это 1.9 кВт.
- 33-тий тип признан самым эффективным, так как состоит из трех секций с тремя конвекторами при глубине 150 мм. Мощность панельного стального радиатора этого типа равна 2.7 кВт.
Для примера были взяты конструкции с конвекторами, так как без них стальные панели малоэффективны и годятся для небольших автономных систем отопления.
Чтобы сделать правильный выбор, следует перед покупкой ознакомиться со следующими параметрами:
- Сколько кВт в 1 секции стального радиатора.
- Как влияет высота и длина изделия на его мощность.
- Сколько в нем секций и конвекторов.
Только получив ответы на эти вопросы, можно подобрать оптимальный вариант обогревателя для каждого помещения в отдельности.
Как перевести один стальной радиатор в кВТ
03.02.2014 13:32:14 Здравствуйте. Подскажите пожалуйста как можно перевести один стальной радиатор в кВТ. За ранее спасибо. |
Посмотрите обсуждение похожих темНайти еще: радиаторКоэффициент теплоотдачи секций радиаторов отопленияАвтор: Галина Вантурина. Все зависит от Вашего радиатора,какой он Привожу видержку: Теплоотдача — еще один из ключевых показателей, отображающий тепловую эффективность того или иного … Смета на смену радиаторов без стоимости радиаторовАвтор: Алёна. добрый вечер всем! подскажите, пожалуйста, заказчику сделала смету на смену радиаторов без стоимости радиаторов по желанию заказчика, сумма получается небольшая, заказчика это не устраивает, ему надо, чтобы эта работа … Коэффициент на демонтаж радиаторовАвтор: Ирина. а какой коэффициент на демонтаж (к ТЕР18-03-001-02) радиаторов будет правильнее взять, 0,4 или 0,7, если этот же радиатор демонтируется и потом ставиться на другое место Знаю что есть прямая расценка ТЕРр65-19-1 … Кронштейны радиаторовАвтор: Ирина. Добрый день, коллеги. Подскажите наиболее корректную расценку для демонтажа кронштейнов радиаторов, т.к. заказчик пишет в замечаниях, что он не учтен (в смете демонтаж радиаторов по ТЕРр 65-19-1)
03.02.2014 13:38:19катя в характеристиках вашего радиатора там указывается мощность 1 секции в кВт. Затем умножаете кол-во секций на мощность и вуаля Если я все правильно знаю.. |
03.02.2014 13:48:15 Катя, есть еще способ,если в марке радиатора не указана мощность.Ну,марка-то у вас есть? В Интернете есть расчет определения мощности по марке радиатора и его высоте на 1 м длины.У вас в спецификации есть марки и габариты? Один размер-постоянный-это высота, а другой размер-это длина.Если у вас радиаторы «компакт» типы 11,21,22,23- у меня есть расчет. А если другие — в интернет задайте вопрос-«характеристика радиатора-?» и называйте свой. Изменено: — 03.02.2014 13:51:29 |
03.02.2014 14:09:56 Людмила, а можно мне прислать рсчет радиатора что у вас есть. |
03.02.2014 15:05:44
Вот некоторые,может пригодятся |
||
03.02.2014 15:09:21
Катя, на самом деле никакого особенного расчета нет. Нужна только марка вашего радиатора.Какая у вас марка?А может у вас просто сварной стальной регистр из трубы? |
||
03.02.2014 16:36:37Это только для «Компакта» типа 11-ЕК,21-ЕКЕ, 22DK и 33-DKEK. Мощность на 1 м длины ( в Вт):высота для :11 21 22 33300 9821349 эти цифры сдвигаются -для 22 и 33 соответственно400 676 9541245 1711500 833 1153 1494 2056600 980 13451732 2389900 1360 18832395 3334 Изменено: — 03.02.2014 16:39:01 |
03.02.2014 18:07:48Вопрос 1.1.56.Сообщите, какой переводной коэффициент кВт в ЭКМ используется при исчислении поверхностей нагрева радиаторов.1. При прокладке трубопроводов теплосети (ЕРЕР-84 сборник 24) учтена установка спускников, задвижек, подвижных и неподвижных опор. Как учитывать в сметах стоимость этих материалов? Ответ.1. Переводной коэффициент кВт в ЭКМ при исчислении поверхностей нагрева радиаторов составляет— 1,77.Соответственно: 1,0 ЭКМ х 0,565 =1,0 кВт2. В соответствии с Элементными сметными нормами по прокладке трубопроводов теплосети (ЭСН-84 таб. 24-4) соответствующими расценками предусматривается не только установка спускников, задвижек, подвижных, Катковых и неподвижных опор, но и их стоимость.Перевод секции в квт: 1 секция чуг. радиатора = 0,185 квт или 0,35 экм; Формула: 0,572*экм=квт. это если нужно перевести из экм или в экмРадиаторы алюминиевые 1 секция=0,2кВт. Радиаторы и конвекторы: без кожуха-1экм=0,56кВт, с кожухом-1экм=0,57кВт1000Вт=1 Квт. Чугуное рёбро= от 0,117 до 0,18 кВт… Может есть и больше… Получается 1 кВт — от 6 до 8 кв.м площади1 экм = 0,56-0,57 кВт радиаторы чугунные Изменено: — 03.02.2014 18:39:31 |
03.02.2014 18:46:45Отопление Радиаторы чугунные секционные (ГОСТ 8690-75)Отопительный конвектор «Комфорт-20М» КН20-0,655 1,1экм=0,655кВт КН20-0,82 1,4экм=0,82кВт КН20-0,985 1,7экм=0,985кВт КН20-1,15 2экм=1,15кВт КН20-1,315 2,3экм=1,315кВт КН20-1,475 2,6экм=1,475кВт КН20-1,64 2,9экм=1,64кВт КН20-1,805 3,2экм=1,805кВт КН20-1,97 3,5экм=1,97кВт |
03.02.2014 19:07:22 Анна уж постаралась-здорово!, а Катя-то наша где ? |
04.02.2014 06:33:50 Мне дали дефектную ведомость и там установить радиатор стальной не мерки не чего не было. сейчас буду звонить и спрашивать какой марки. Всем большое при большое спасибо!!!!! Вы мне очень помогли!!!!!! 🙂 |
04.02.2014 18:02:22 Рекомендую справочник Б.И. Голубева » Определение объемов строительных работ» стр.108 |
24.06.2014 09:22:20 Возник нынче такой вопрос — установлены секции стальных радиаторов более 200 шт. по смете. Мой заказчик хочет в них учесть комплектацию по комнатам, где-то 6 секций, где-то еще сколько. Какой расценкой мне это учесть? Про чугунные написано в техчасти, а про стальные нет. По составу работ не понятно как их комплектуют, и вообще есть ли смысл (но человек-то хочет) |
24.06.2014 12:10:54 Расценки 18 сборника имеют единицу измерения кВт. Это не ограничивает количество секций в радиаторе. В чем проблема-то? |
24.06.2014 12:17:38 Вот я ему и говорю, что все равно по секциям ставите, а он хочет учесть то, что он эти секции собирает в один радиатор, а не только устанавливает в общую систему (вобщем он хочет удорожить смету) |
24.06.2014 14:51:13 Оййййй Перегруппировка в ремонтнике, но при новой установке это не пройдет. Более того, даже стоимость готовых радиаторов с различным количеством секций абсолютно пропорциональна стоимости одной секции. Никто не додумался брать за сборку бОльшего количества секций бОльшую сумму Изменено: — 24.06.2014 14:56:26 |
24.06.2014 14:56:02 Я ему примерно так и сказала |
Содержание статьи:
Для организации отопления в частном доме можно использовать системы, различающиеся между собой типом теплообменников. Наибольшей популярностью пользуются биметаллические радиаторы, которые объединят в себе свойства нескольких видов. При выборе радиаторов нужно изучить их технические характеристики, чтобы грамотно рассчитать мощность и количество секций, необходимых для обогрева помещения.
Теплоотдача и её использование
В биметаллических радиаторах теплоотдача 1 секции равняется 200 Вт или 850 калорий в пересчете на энергию
При изучении характеристик радиатора важно обращать внимание на теплоотдачу. Это понятие включает в себя количество тепла, которое выделяется радиатором за определенный период времени. Тепловой поток или мощность устройства измеряется в Ваттах. Для биметаллических радиаторов этот показатель равняется 200 Вт.
В технической документации часто теплоотдача обозначается в калориях за один час, которые с помощью формулы можно перевести в Ватты. 1 Ватт равняется 859,8 калорий в час.
В результате работы батареи происходят три процесса. Благодаря этому выделяется тепло. Обогрев помещения происходит благодаря:
- теплообмену;
- конвекции;
- излучению.
Для работы любой модели отопительных приборов характерно использование всех процессов. Отличие заключается только в пропорциях.
Размеры и емкость секций
Радиаторы можно покупать готовыми или собирать самостоятельно из отдельных секций
Популярность биметаллических радиаторов обусловлена их компактностью. Благодаря вставкам из стали они смотрятся аккуратнее, чем чугунные. Чем меньше одна секция по размеру, тем меньше для обогрева потребуется теплоносителя. Следовательно, использование такого вида батарей по расходам электроэнергии будет экономичнее. Но у очень узких труб есть свой минус. Они быстро засоряются мусором, который перемещается по тепловым сетям. Лучше выбирать модели биметаллических радиаторов с тонкими стенками, как у водопроводных труб.
На параметры емкости батареи влияет расстояние между осями. От емкости самого радиатора зависит теплоотдача. Например, этот параметр для батареи с межосевым расстоянием 20 см составляет от 0,1 до 0,16 л.
Главная особенность радиаторов из биметалла заключается в небольшом количестве теплоносителя. Но при этом мощности теплового потока будет достаточно, чтобы максимально эффективно обогревать помещения. Например, прибор из десяти секций 35 см сможет отопить комнату в 14 кв.м, но при этом он вмещает в себя всего 1,6 л.
Биметаллические батареи можно собрать самостоятельно по одной секции или приобрести уже готовый радиатор нужного размера.
Количество секций биметаллического радиатора
Со временем теплоотдача ухудшается из-за засорения труб и радиаторов внутри
Сколько киловатт в одной секции алюминиевого радиатора или биметаллической батареи, указано в техническом паспорте оборудования. Все расчеты нужно производить на основе указанных данных. Если в документах нет информации по характеристикам, ее можно найти на официальном сайте производителя. Иногда используется усредненное значение. Расчеты производятся отдельно для каждой комнаты.
Чтобы произвести правильные расчеты количества секций радиаторов из биметалла, нужно принимать во внимание несколько факторов. Важно, сколько квт в 1 секции радиатора из биметалла. Если планируется замена чугунных батарей на биметаллические радиаторы, нужно учитывать, что у биметалла уровень теплоотдачи выше, чем у чугуна. Поэтому размеры можно оставить такие же, какие были. Но при этом важно учитывать, что со временем качество прогрева будет ухудшаться из-за засорения труб. Отложения будут образовываться из-за взаимодействия воды с металлом.
Рекомендуется производить замену с таким же количеством секций или брать запас на одну-две секции, чтобы избежать потери уровня теплоотдачи из-за засорения труб. Если радиаторы приобретаются для нового помещения, обязательно нужно делать расчет для каждой комнаты.
Виды расчетов мощности одной секции
Усредненные значения мощности 1 секции радиаторов
Есть два способа расчета, благодаря которым можно определить мощность одной секции биметаллического радиатора.
Стандартный способ
Санитарно-техническими нормами определяется минимальный показатель теплоотдачи батарей для каждого региона отдельно. Для средней полосы России на один квадратный метр должно быть не менее 100 Вт. Расчет по стандартной схеме производится следующим образом:
- берется площадь помещения, в которое производится установка;
- полученный показатель умножается на 100 Вт;
- результат нужно поделить на теплоотдачу одной секции, эти данные можно найти в техническом паспорте отопительного оборудования.
У такого способа есть свои минусы. Его рекомендуется использовать только для комнат, в которых высота потолков не более трех метров. При расчете не берется во внимание материал стен, оконных конструкций и степень утепления.
Объемный способ
Формула расчета мощности радиатора для определенной площади помещения
Объемный способ позволяет получить точный расчет, который дает возможность более эффективно подобрать нужное количество секций. Расчет мощности производится в кубических метрах. По нормам СНИП берется значение в 41 Вт. Подсчет делается следующим образом:
- высчитывается площадь помещения;
- полученный показатель перемножается на высоту комнаты, таким образом получается объем;
- определяется нужная мощность для помещения – норма СНиП умножается на полученный объем;
- для расчета точного количества секций общая мощность делится на параметр по одной секции.
Полученный результат будет отличаться от расчета стандартным способом. Объемный метод считается наиболее точным.
Условия эксплуатации биметаллического радиатора
Каждые 2 – 3 года рекомендуется промывать систему отопления
Для более эффективного функционирования биметаллических батарей рекомендуется:
- Перед установкой радиаторов стену обить светоотражающей пленкой. Благодаря этому удастся снизить теплопотери.
- Отключение радиаторов производить в правильной последовательности. Сначала должна быть выключена подающая подводка, затем обратная. После этого спускают воду через запорный клапан.
- Включать отопительную систему, начиная с обратной подводки, затем спускается воздух и запускается подающая часть.
- Устанавливать фильтры, чтобы в радиатор не попадала грязь.
- Поверхность батарей перед началом отопительного сезона очищать теплой водой с моющими средствами. Нельзя использовать кислоты и щелочи, а также средства с абразивными частицами.
Радиатор всегда должен быть наполнен теплоносителем. Находиться без него батареи могут не более двух недель в году. Каждые два года секции нужно промывать внутри под большим напором воды.
Увеличение теплоотдачи без затрат
Таблица расчета мощности по типам радиаторов
Для каждого параметра отопительной системы используется свой показатель теплоотдачи. Значение прописывается в техническом паспорте. Одним из важных показателей, который необходимо учитывать при проведении расчетов, считается тепловой напор в системе.
Чаще всего параметр теплоотдачи для одной секции приводится при тепловом напоре в 60 градусов. Этот показатель соответствует температурному режиму воды в системе на уровне 90 градусов. Эти параметры характерны для старых домов. В современном строительстве используются новые технологии, которые не требуют высокого напора тепла. Это значение для отопительной системы будет равняться от 40 до 50 градусов.
Так как значения напора, прописанного в техническом паспорте и выдаваемого по факту, отличаются друг от друга, нужно пересчитывать мощность секций. Чаще всего показатель оказывается при пересчете ниже, чем заявленный. Показатель теплоотдачи умножается на фактическое значение напора тепла, затем полученную цифру делят на параметр, прописанный в документе.
Мощность секции биметаллического радиатора – важный показатель, который необходимо определить перед установкой системы отопления. От правильности произведенных расчетов зависит эффективность обогрева помещения.
Используемые источники:
- https://vteple.xyz/skolko-kvt-odnoy-sektsii-radiatora/
- https://proradiatory.ru/alyuminievye/
- http://netholodu.com/elementy-otopleniya/radiatory/stalnye/moshhnost.html
- https://smetnoedelo.ru/forum/forum9/topic8167/
- https://strojdvor.ru/otoplenie/teplootdacha-bimetallicheskix-radiatorov-otopleniya-odnoj-sekcii/
