Система отопления с естественной циркуляцией: правила устройства + разбор типовых схем

<index>Схема отопления с естественной циркуляцией

Многие считают недостатком то, что использование данной системы допустимо лишь в довольно небольших строениях. В частности, радиус системы (горизонтальное расположение) не должен превышать 30 метров. Кроме того, не все предпочитают использовать отопление без насоса, поскольку скорость включения сети также является достаточно низкой.

Преимущества системы с естественной циркуляцией

Первым и одним из основных достоинств системы можно назвать ее экономичность. На самом деле, ее монтаж, а также и дальнейшее обслуживание, требуют относительно небольших финансовых затрат. Схема отопления с естественной циркуляцией не требует дополнительного оборудования в виде циркуляционных насосов. А это означает, вы не будете ощущать вибрацию и шум  их работы. Кроме того, отсутствие необходимости установки такого насоса означает, что вам не придется тратить дополнительные средства на оплату электроэнергии, необходимой для его работы.

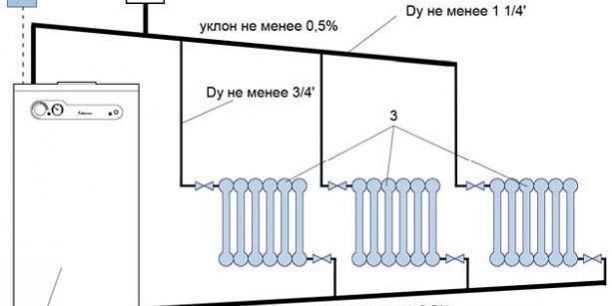

Принципиальная схема отопления с естественной циркуляцией

Еще одним весомым преимуществом данной системы является то, что теплоноситель циркулирует непрерывно.

Это обусловлено тем, что постоянно происходит изменение температуры и плотности теплоносителя. При этом благодаря такой цикличности происходит равномерное распределение тепла всеми отопительными элементами, входящими в отопление дома с естественной циркуляцией.

Популярность системы связана еще и с тем, что ее проектировка, монтаж и дальнейшее обслуживание не требуют специальных навыков.

То есть, для того чтобы создать качественную отопительную  систему, не требуется привлекать дополнительных специалистов – все можно сделать самостоятельно. Точно так же самостоятельно в дальнейшем владелец здания сможет справиться и с незначительными поломками. Однако при правильном планировании и качественном выполнении отопление частного дома без насоса сможет работать, не требуя капитального ремонта не менее 30-35 лет.

Как работает данная система?

Движение теплоносителя (воды) по трубам обусловлено тем, что при повышении и понижении температуры изменяется масса и плотность жидкости. Снижение массы и плотности воды происходит, когда она нагревается в котле. В это время в трубах находится уже отдавшая свое тепло более холодная вода, имеющая большую массу и плотность. При этом под действием гравитационных сил холодная вода в радиаторе замещается водой горячей.

Для того чтобы понять, как именно функционирует гравитационная система отопления, достаточно просто вспомнить курс физики. Нагретая в котле вода, являясь более легкой, свободно поднимается по трубам центрального стояка. В этот момент тяжелая холодная вода опускается в отопительный котел. Горячая вода, достигнув верхней точки, равномерно распределяется по радиаторам. В них холодная вода опускается к нижней части батареи, а после и вовсе покидает ее, потому что ее попросту «вытеснила» горячая.

Рекомендуем к прочтению:Система отопления с принудительной циркуляцией

В момент поступления в радиатор горячего теплоносителя происходит процесс отдачи тепла. То есть, постепенно нагреваются материалы радиатора, передавая тепло непосредственно в помещение. Далее – остывший теплоноситель вновь замещается горячим. Этот процесс непрерывен. Жидкость циркулирует  до тех пор, пока идет ее нагрев – то есть, пока работает котел.

Принцип построения отопительной системы с естественной циркуляцией

Самотечная система отопления частного дома состоит из таких элементов:

• котел. Именно он осуществляет нагрев теплоносителя. Существует большое количество видов котлов, которые работают на различного типа топливе.
• трубопровод. Он может быть как одинарным, так и двойным (для обратного тока).
• отопительные элементы – радиаторы.
• расширительный бак.

При проектировании и монтаже такой схемы, как самотечная система отопления, крайне важно придерживаться обязательного требования – труба, по которой движется теплоноситель, непременно должна иметь уклон.

Он должен составлять минимум 0,005 м на метр погонный трубы и быть направленным в сторону нагревающего бака. То есть, если радиатор и котел расположены на одном этаже, то уровень входа трубы в радиатор должен быть несколько выше. Необходимость наличия уклона объясняется несколькими факторами:

• по трубе, которая имеет уклон, холодная вода значительно быстрее движется к нагревательному баку.
• наличие уклона крайне важно для того чтобы пузырьки воздуха, появившиеся в процессе нагревания теплоносителя, эффективнее поднимались в специальный расширительный бак, а оттуда – удалялись в атмосферу.

Необходимый уклон гравитационной системы отопления

Наличие расширительного бака в такой системе, как гравитационная система отопления из полипропилена, благотворно влияет на создание дополнительного давления в системе, что делает скорость передвижения теплоносителя несколько выше.

Следует отметить, что скорость перемещения теплоносителя в трубе напрямую зависит сразу от нескольких факторов. Прежде всего, это разница таких величин, как плотность, масса,  объем теплоносителя в горячем и холодном состоянии.

Помимо этого, на скорость перемещения теплоносителя влияет также и уровень расположения отопительных элементов (радиаторов) относительно нагревательного котла. Однако гравитационное давление, возникающее во время перемещения теплоносителя, в некоторой степени расходуется в момент, когда жидкость преодолевает сопротивление трубопровода.

Дополнительными препятствиями, на которые также расходуется значительное количество гравитационного давления, являются дополнительные радиаторы, разветвления, повороты, присутствующие в системе. Для более эффективного обогрева (и достижения максимальной скорости перемещения теплоносителя) следует проектировать отопление с естественной циркуляцией так, чтобы подобных препятствий было меньше. В случае если подобная «сложность» системы вызвана необходимостью, решением возникшей сложности является использование труб большего диаметра.

Монтаж отопления

Двухтрубная отопительная система с естественной циркуляцией теплоносителя

Более сложная гравитационная схема отопления, предусматривающая наличие сразу двух контуров отопительной системы. По одному происходит передвижение горячей воды, которая движется от котла к радиаторам. А второй контур предназначен для оттока остывшего теплоносителя от радиаторов к нагревательному котлу. Данная самотечная система отопления предусматривает более тщательное планирование и использования увеличенного количества материалов (труб).

Двухтрубная отопительная система с естественной циркуляцией теплоносителя

Принцип монтирования двухтрубной системы, предполагающей отопление самотеком, являет собой довольно трудоемкий процесс, который можно разделить на несколько этапов:

Рекомендуем к прочтению:Лучевая система отопления

• монтаж основного стояка. Отопительная труба (по которой движется горячая вода) поднимается от котла к расширительному баку. Следует отметить, что наилучшее место присоединения стояка к баку – нижняя треть от общей его высоты.
• на уровне примерно трети высоты помещения (отмерять следует от уровня пола) отопительная труба соединяется с разводкой. Именно от нее и будут прокладываться трубы к приборам отопления – радиаторам.
• для своевременного удаления излишков жидкости в системе в бак должна быть врезана также труба перелива. Посредством ее использования лишняя жидкость будет направлена в канализацию.
• трубы для отведения уже отработанной (то есть – остывшей) воды следует врезать в нижнюю часть радиатора. По этим трубам вода возвращается к нагревательному котлу. Прокладываются они параллельно трубам подачи горячего теплоносителя.

Планируя естественное отопление дома, следует учитывать некоторые особенности. Прежде всего, труба основного стояка непременно должна быть утеплена – иначе существует вероятность существенной потери тепла.

Кроме того, обязательно следует утеплить помещение, в котором стоит расширительный бак. Чаще всего таким помещением является специальная комната на верхнем этаже или чердак. Если данная комната не будет утеплена, это может привести к тому, что часть теплоносителя попросту замерзнет – а это спровоцирует поломку системы.

План отопления

Еще одна важная особенность – при планировании системы, перед тем, как сделать отопление без насоса, необходимо тщательно просчитать уровень расположения котла, расширительного бака и радиаторов. При правильном планировании достигается необходимое давление, которое способствует более эффективной работе системы. Следует учитывать, что ниже всего должен располагаться нагревательный котел.

Для него лучше всего оборудовать отдельную комнату на цокольном этаже или в подвале. Если возможности оборудования отдельного помещения нет (или просто нет цоколя, подвала), котел следует располагать в углублении. При правильном расчете, подобной системы достаточно для обогрева строения состоящего из 4-5 комнат с прилегающими бытовыми помещениями.

Котельная частного дома

Однотрубная система отопления с естественной циркуляцией

Однотрубная схема – наиболее простая модель отопительной системы. Такая естественная система отопления предполагает расположение отопительного контура максимально высоко (под потолком). При этом трубы для возвращения отработанного теплоносителя расположены под уровнем пола.

Популярность системы обусловлена тем, что для ее создания используется минимальное количество труб. При этом монтаж не отнимает много времени и сил, поскольку нет необходимости вмуровывать их в стены.

Преимущество данной системы состоит еще и в том, что для ее нормального функционирования допускается расположение радиаторов и нагревательного котла на одном уровне. При этом следует отметить, что двухтрубная гравитационная система отопления двухэтажного дома при подобном расположении радиаторов и котла работать не будет, поскольку в ней недостаточно будет давления для нормальной циркуляции теплоносителя.

Однотрубная система отопления с естественной циркуляцией

Для правильного функционирования системы необходимо наличие в ней расширительного бака. Во многом его объем зависит от количества и размера используемых радиаторов. При этом следует произвести точный расчет гравитационной системы отопления, что максимально бак можно заполнять лишь на ¾ объема.

Следует быть максимально внимательными – уровень теплоносителя не должен опускаться ниже уровня трубы, по которой горячая вода распространяется по трубам к радиаторам.

Если вода не будет достигать уровня разветвителя – подача ее к радиаторам будет прекращена. Для того чтобы была возможность пополнять количество воды в системе, следует подключить к баку трубу с краном, соединенную с системой подачи воды. В таком случае, вы всегда сможете восполнить количество теплоносителя. Кроме того, в баке необходимо установить еще один кран – посредством его можно будет спускать всю воду из системы в случае, если потребовался ремонт.

Можно с уверенностью сказать, что гравитационное отопление – идеальный выбор практичного владельца небольшого загородного домика. А для больших строений целесообразнее использовать не самотечные системы отопления, а двухтрубную систему, дополнив ее циркуляционным насосом.

</index>

В случае отключения электричества циркуляционный насос останавливается, течение воды по трубам отопительной сети частного дома прекращается. Проблема решается 3 способами: установкой блока бесперебойного питания, запуском электрогенератора либо организацией самотека. Подразумевается система отопления с естественной циркуляцией – конвекционным движением теплоносителя без помощи насоса. Расскажем, как разработать и сделать такую схему своими руками.

Теоретическая подковка – как работает самотек

Естественная циркуляция воды в системах отопления функционирует благодаря гравитации. Как это происходит:

1. Берем открытый сосуд, наполняем водой и начинаем подогревать. Самый примитивный вариант – кастрюля на газовой плите.
2. Температура нижнего слоя жидкости растет, плотность уменьшается. Вода становится легче.
3. Под воздействием притяжения верхний более тяжелый слой опускается на дно, вытесняя менее плотную горячую воду. Начинается естественная циркуляция жидкости, называемая конвекцией.

Справка. Зависимость плотности воды от температуры – не линейная. Чем сильнее греется жидкость, тем быстрее снижается ее плотность, что хорошо заметно на графике.

Пример: если нагревать 1 м³ воды от 50 до 70 градусов, он станет легче на 10.26 кг (ниже смотрим таблицу плотностей при различных температурах). Если продолжить нагрев до 90 °С, то куб жидкости потеряет уже 12.47 кг, хотя дельта температур осталась прежней – 20 °C. Вывод: чем ближе вода к точке кипения, тем активнее происходит циркуляция.

Аналогичным образом теплоноситель циркулирует самотеком по домашней сети теплоснабжения. Подогреваемая котлом вода теряет вес и выталкивается кверху остывшим теплоносителем, вернувшимся из радиаторов. Скорость течения при перепаде температур 20–25 °C составляет всего 0.1…0.25 м/с против 0.7…1 м/с в современных насосных системах.

Малая скорость движения жидкости по магистралям и приборам отопления вызывает такие последствия:

1. Батареи успевают отдать больше тепла, а теплоноситель – остыть на 20–30 °C. В обычной отопительной сети с насосом и мембранным расширительным баком температура падает на 10–15 градусов.
2. Соответственно, котел должен производить больше тепловой энергии после запуска горелки. Держать генератор на температуре 40 °C бессмысленно – течение замедлится до предела, батареи станут холодными.
3. Чтобы доставить до радиаторов потребное количество тепла, надо увеличить проходное сечение труб.
4. Фитинги и арматура с высоким гидравлическим сопротивлением способны ухудшить либо вовсе остановить самотек. Сюда относятся обратные и трехходовые клапаны, резкие повороты на 90° и сужения труб.
5. Шероховатость внутренних стенок трубопроводов не играет большой роли (в разумных пределах). Маленькая скорость жидкости – невысокое сопротивление от трения.
6. Котел на твердом топливе + самотечная система отопления может спокойно работать без теплоаккумулятора и смесительного узла. Благодаря медленному течению воды конденсат в топливнике не образуется.

Как видите, в конвекционном движении теплоносителя присутствуют положительные и отрицательные моменты. Первые следует использовать, вторые – минимизировать.

Конструктивные особенности

Чтобы самотечная система работала эффективно, нужно выполнить такие требования:

• источником тепла выступает любой энергонезависимый теплогенератор с выходными патрубками диаметром 40—50 мм;
• на выходе котла или печки с водяным контуром сразу монтируется разгонный стояк – вертикальная труба, по которой поднимается нагретый теплоноситель;
• стояк заканчивается расширительным баком открытого типа, установленным на чердаке либо под потолком верхнего этажа (зависит от типа разводки и конструкции частного дома);
• вместительность резервуара – 10% от объема теплоносителя;
• под самотек желательно подобрать отопительные приборы с большими размерами внутренних каналов – чугунные, алюминиевые, биметаллические;
• для лучшей теплоотдачи радиаторы отопления подключаются по разносторонней схеме – нижней или диагональной;
• на радиаторных подводках ставятся специальные полнопроходные клапаны с термоголовками (подача) и балансировочные вентили (обратка);
• батареи лучше оснастить ручными воздухоотводчиками – кранами Маевского;
• подпитка тепловой сети организовывается в самой нижней точке – возле котла;
• все горизонтальные участки труб прокладываются с уклонами, минимальный – 2 мм на метр погонный, средний – 5 мм/1 м.

Примечание. Уклоны выполняют 2 функции – помогают теплоносителю течь в нужном направлении, а воздуху – подниматься по трубопроводам и уходить через открытую расширительную емкость. Оговорка касательно применяемых радиаторов: если система построена правильно, стальные панели тоже прекрасно греют.

Гравитационные системы отопления делаются открытыми, эксплуатируются при атмосферном давлении. Но будет ли самотек работать в схеме закрытого типа с мембранным баком? Отвечаем: да, естественная циркуляция сохранится, но скорость теплоносителя снизится, эффективность упадет.

Обосновать ответ несложно, достаточно упомянуть изменение физических свойств жидкостей, находящихся под избыточным давлением. При напоре в системе 1.5 Бар точка кипения воды сместится до 110 °C, ее плотность тоже увеличится. Циркуляция замедлится из-за малой разницы масс горячего и остывшего потока.

4 схемы гравитационного отопления

Для организации энергонезависимого обогрева частных домов применяется 4 вида схем с естественным течением теплоносителя:

• горизонтальная двухтрубная с верхним розливом;
• комбинированная с горизонтальными коллекторами и однотрубными вертикальными стояками;
• однотрубная с нижней разводкой – классическая «ленинградка»;
• вертикальная разводка с индивидуальной подачей воды на каждый радиатор – так называемый «паук».

Дополнение. Еще стоит упомянуть самотечные теплые полы – некоторые умельцы умудряются их обустроить. Эта затея не оправдывает вложенных сил и средств, гораздо проще смонтировать традиционный напольный подогрев, установить насос + блок бесперебойного питания.

Сразу хотим порекомендовать к использованию 2 первых системы – двухтрубную и комбинированную. Ленинградская разводка плохо совместима с самотеком, а «паук» слишком сложен в монтаже. Подробнее о плюсах и минусах перечисленных схем читаем далее.

Двухтрубная и комбинированная разводка

Мы объединили эти 2 схемы, поскольку они практически одинаковы. Первая с прошлого века применяется в одноэтажных домах с дровяными печками, тогда отопление без насоса называли паровым. Источником тепла служил бак, установленный в топке, газовые котлы появились позже.

Как устроено двухтрубное гравитационное отопление:

• от теплогенератора поднимается разгонный коллектор, выходящий на чердак либо под потолок котельной, там и ставится открытый расширительный бачок;
• сверху в стояк горизонтально врезается трубопровод подачи, идущий под уклоном через все комнаты (под потолком);
• другой вариант – утепленная труба прокладывается горизонтально по чердаку;
• от раздающей магистрали делаются вертикальные опуски к батареям;
• выходы радиаторов врезаются в обратный коллектор, проложенный с уклоном над полом;
• отопительные приборы оснащаются запорной арматурой – кранами либо термоголовками на подаче, балансовыми вентилями — на «обратке».

Примечание. С целью экономии материалов и лучшего распределения теплоносителя сечения горизонтальных ветвей уменьшаются по мере приближения к последним батареям. Точный диаметр определяется расчетом.

Комбинированная самотечная система предназначена для двухэтажных загородных домов. Отличие от вышеописанной двухтрубной разводки: каждый стояк снабжает теплом 2–4 радиатора, расположенных на разных этажах. Способ подключения приборов – однотрубный, на верхних батареях предусматривается байпас. Больше разницы нет.

Главное достоинство обеих разводок – надежная схема самотека, проверенная десятилетиями успешной эксплуатации. Даже если вы сделаете минимальные уклоны, но четко выдержите диаметры магистралей (а лучше – возьмете с запасом), естественная конвекционная циркуляция будет работать.

Негативные моменты:

• трубы прокладываются открыто по помещениям;
• тепловую сеть нельзя наполнять антифризом, поскольку незамерзающая жидкость испаряется из открытой расширительной емкости;
• систему нужно несколько раз пополнять в течение сезона, интервал между подпитками зависит от режима работы отопления;
• трубы Ø40…50 мм дороги, для удешевления монтажа приходится брать черную сталь или полипропилен.

Перечисленные минусы свойственны любым теплосетям с природной циркуляцией. Открытую прокладку можно «победить» – вынести подачу на чердак, замуровать стояки и коллекторы в стенах либо сделать декоративные короба. Мы рекомендуем последний вариант, поскольку сваривать стальные и пластиковые трубы в бороздах стен очень непросто.

Совет. Двухтрубный вариант годится для небольшой дачи, гаража, летней кухни. К интерьеру указанных построек не выдвигается высоких требований, трубы можно не прятать.

«Ленинградка» с естественной циркуляцией

Конструкция схемы полностью повторяет классическую ленинградскую разводку. Вдоль наружной стены дома прокладывается единственный коллектор, к нему подключаются все радиаторы. Отличия самотечной «ленинградки»:

• увеличенный размер и уклон главной магистрали;
• наличие разгонного коллектора в виде петли, благодаря ему теплоноситель затекает в батареи;
• малое число приборов отопления – максимум 4 шт.

Преимущество ленинградской системы – упрощенный монтаж, для разводки понадобится одна труба вместо двух. Правда, сечение коллектора уменьшать нельзя, поэтому экономия выходит мизерной.

Главный недостаток – «ленивое» затекание воды в радиаторы, отсюда потеря эффективности. Основная масса теплоносителя циркулирует по кольцевому коллектору. Число батарей ограничено, поскольку дальние греют гораздо хуже.

«Ленинградку» желательно дополнить циркуляционным насосом, установленным на байпасе. С принудительным побуждением схема точно заработает веселее, можно прибавить пару радиаторов. Когда свет отключат, перейдете на самотек, прибавив мощности на котле.

Схема «паук» – устройство и принцип работы

Конструкция данной системы выглядит так:

• утепленный расширительный резервуар находится на чердаке, ровно по центру здания;
• к баку подходят стояки соответствующего диаметра от батарей и теплогенератора;
• сбор остывшего теплоносителя из радиаторов организован традиционным способом – в горизонтальную магистраль.

Принцип действия следующий: нагретая котлом вода самотеком поднимается в емкость, откуда расходится потребителям по трубам меньшего сечения. Разводка применима в одно– и двухэтажных зданиях.

Реальные плюсы «паука» – удачное гидравлическое распределение теплоносителя и отсутствие верхней горизонтальной разводки по комнатам. На подаче есть 1 стояк большого размера, идущий от котла к бачку, опуски делаются трубой Ø15…25 мм. На ответвления можно использовать металлопластик и сшитый полиэтилен.

Минусы гравитационной схемы «паук»:

• сложность монтажа, множество труб и стыков на чердаке;
• экономии материалов нет, вместо 1 распределительной магистрали используется десяток меньших труб, которые обязательно нужно утеплить;
• «паук» нельзя смонтировать в доме без чердака.

Ниже на видео домашний умелец показывает сборку такой системы, только закрытого типа, да еще и в трехэтажном доме. Если внимательно присмотреться, то нетрудно найти сходство между чердачным резервуаром – распределителем и верхним коллектором комбинированной схемы с естественной циркуляцией.

Расчет самотечной системы

Чтобы рассчитать и спроектировать отопление с естественной циркуляцией, действуйте в таком порядке:

1. Выясните количество тепла, нужное для обогрева каждой комнаты. Воспользуйтесь для этого нашей инструкцией.
2. Подберите энергонезависимый котел – газовый либо твердотопливный.
3. Разработайте схему, приняв за основу один из предложенных здесь вариантов. Поделите разводку на 2 плеча – тогда магистрали не пересекут входную дверь дома.
4. Определите расход теплоносителя под каждое помещение и рассчитайте диаметры труб.

Примечание. Уклоны вычислять не нужно, принимайте стандартное значение 0.5 см на метр длины. Допускаются отклонения в большую или меньшую сторону в диапазоне 0.7…0.2 см/1 м.

Сразу отметим, что «ленинградку» разбить на 2 ветви не удастся. Это значит, что кольцевой трубопровод обязательно пройдет под порогом входной двери. Чтобы выдержать все уклоны, котел придется ставить в приямке.

Расчет диаметра труб на всех участках гравитационной двухтрубной системы делается так:

1. Берем теплопотери всего здания (Q, Вт) и определяем массовый расход теплоносителя (G, кг/ч) в главной магистрали по приведенной ниже формуле. Перепад температур между подачей и «обраткой» Δt принимаем равным 25 °C. Затем переводим кг/ч в другие единицы – тонны за час.
2. По следующей формуле находим площадь сечения (F, м²) главного стояка, подставив значение скорости естественной циркуляции ʋ = 0.1 м/с. Пересчитываем площадь круга в диаметр, получаем размер основной трубы, подходящей к котлу.
3. Считаем тепловую нагрузку на каждую ветку, повторяем расчеты и выясняем диаметры этих магистралей.
4. Переходим в следующие комнаты, снова определяем диаметры участков по тепловым затратам.
5. Выбираем стандартные размеры труб, округляя полученные цифры в большую сторону.

Приведем пример расчета самотечной системы в одноэтажном доме 100 м. кв. На представленной ниже планировке уже нанесены радиаторы отопления и указаны тепловые потери. Начинаем с основного коллектора котла и движемся в сторону последних помещений:

1. Величина теплопотерь дома Q = 10.2 кВт = 10200 Вт. Расход теплоносителя в главном стояке G = 0.86 х 10200 Вт / 25 °C = 350.88 кг/ч или 0.351 т/ч.
2. Площадь поперечника подающей трубы F = 0.351 т/ч / 3600 х 0.1 м/с = 0.00098 м², диаметр d = 35 мм.
3. Нагрузка на правую и левую ветку составляет 5480 и 4730 Вт соответственно. Количество теплоносителя: G1 = 0.86 х 5480 / 25 = 188.5 кг/ч или 0.189 т/ч, G2 = 0.86 х 4730 / 25 = 162.7 кг/ч или 0.163 т/ч.
4. Сечение правой ветви F1 = 0.189 / 3600 х 0.1 = 0.00053 м², диаметр составит 26 мм. Левое ответвление: F2 = 0.163 / 3600 х 0.1 = 0.00045 м², d2 = 24 мм.
5. В детскую и кухню придут линии DN32 и DN25 мм (округлили в большую сторону). Теперь считаем размеры коллекторов для спальни и гостиной + коридор с теплопотерями 2.2 и 2.95 кВт соответственно. Получаем оба диаметра DN20 мм.

Внимание! Полученные в результате расчетов диаметры указывают на размер внутреннего прохода трубопроводов (обозначение – DN или Ду).

Осталось подобрать трубы. Если варить отопление из стали, на котловой стояк пойдет Ø48 х 3.5, ветви — Ø42 х 3 и 32 х 2.8 мм. Оставшуюся разводку, в том числе подводки к батареям, делаем трубопроводом 26 х 2.5 мм. Первая цифра размера указывает на внешний диаметр, вторая – толщину стенки (сортамент водогазопроводных стальных труб).

Рекомендации по монтажу своими руками

Для прокладки основных линий естественной циркуляции лучше использовать полипропиленовые или стальные трубы. Причина – большой диаметр, полиэтилен Ø40 мм и больше стоит слишком дорого. Радиаторные подводки делаем из любого удобного материала.

Совет. При сборке самотечной сети отопления из металлопластика не ставьте компрессионные фитинги – они сильно уменьшают внутренний проход.

Как правильно сделать разводку и выдержать все уклоны:

1. Начните с разметки. Обозначьте места установки батарей, точки подключения подводок и трассы магистралей.
2. Размечайте трассы на стенах карандашом начиная от дальних батарей. Величину наклона регулируйте длинным строительным уровнем.
3. Двигайтесь от крайних радиаторов к котельной. Когда вы прочертите все трассы, то поймете, на каком уровне ставить теплогенератор. Входной патрубок агрегата (для остывшего теплоносителя) должен располагаться на одном уровне или ниже обратной линии.
4. Если уровень пола топочной слишком высокий, попытайтесь сместить все обогреватели вверх. Следом поднимутся горизонтальные трубопроводы. В крайнем случае делайте под котлом углубление.

После нанесения разметки пробейте отверстия в перегородках, вырежьте борозды под скрытую прокладку. Затем проверьте трассы еще раз, внесите корректировки и приступайте к монтажу. Соблюдайте тот же порядок: сначала закрепите батареи, потом кладите трубы в сторону топочной. Установите расширительный бачок со сливным патрубком.

Самотечная сеть трубопроводов заполняется без проблем, краны Маевского трогать не нужно. Просто медленно закачивайте воду через кран подпитки в нижней точке, весь воздух уйдет в открытый бачок. Если после прогрева какой-либо радиатор остается холодным, воспользуйтесь ручным воздухоотводчиком.

Заключение

Напоследок попытаемся отговорить вас от монтажа гравитационной системы с естественной циркуляцией.😊 Это наиболее сложный и дорогостоящий вариант отопления частного дома. Плюс внешний вид – не всегда удается замуровать здоровые трубы в стены либо зашить гипсокартонными коробами. Сравните стоимость самотека с закрытой двухтрубной разводкой плюс электрогенератор. Вполне вероятно, что цена выйдет одинаковой.

Что такое система с естественной циркуляцией.

Отопление одноэтажного дома с естественной циркуляцией

Если говорить о том, как работает данная система, без использования технических терминов, то выглядит это так.

В отопительном котле нагревается определённый объём воды, вследствие чего она увеличивается в объёме, плотность её уменьшается. За счёт этого поступающая снизу холодная вода выдавливает её в верхнюю часть отопительной системы. Отсюда вода самотёком начинает перемещаться по СО, постепенно остывая и отдавая тепло радиаторам и трубам отопления. Завершив полный круг, она возвращается в нижнюю часть котла. Затем этот цикл повторяется.

Система отопления с естественной циркуляцией одноэтажного дома имеет особенности функционирования, которые достаточно часто используются для резервирования работы системы с ПЦ. Установленный в ней насос в штатном режиме работает, а при пропадании электропитания система переходит на работу по варианту с ЕЦ.

Общая информация.

Тот факт, что схема отопления одноэтажного дома с естественной циркуляцией практически не имеет движущихся элементов, позволяет эксплуатировать её без капитального ремонта длительное время. Если разводка СО проведена с использованием труб оцинкованных или полимерных, то сроки могут достигать пятидесяти лет.

ЕЦ автоматически подразумевает низкий перепад давлений на входе и выходе. Естественно, теплоноситель испытывает определённое сопротивление своему движению, проходя через отопительные приборы и трубы. С учётом этого определён оптимальный радиус для нормальной работы СО с ЕЦ, тридцать метров. Но надо понимать, что цифра достаточно условна и может колебаться.

В силу особенностей конструкции система отопления с естественной циркуляцией одноэтажного дома обладает высокой инерционностью. С момента розжига котла до стабилизации температуры в помещениях здания проходит не менее нескольких часов. Причина проста. Сначала прогревается теплообменник котла и только потом начинается медленное перемещение теплоносителя.

Схема отопление дома с естественной циркуляцией

Важно, чтобы в тех местах, где трубы СО проложены горизонтально, они имели обязательный уклон по направлению течения теплоносителя. Этим достигается перемещение воды в системе без застоя и автоматическое удаление воздуха из системы в её верхнюю точку, которая находится в расширительном бачке. Он выполняется по одному из трёх вариантов: открытый, со встроенным воздушником или герметичный.

Схемы разводки

Водяное отопление одноэтажного дома с естественной циркуляцией может быть выполнено по нескольким различным схемам.

Двухтрубная СО

Работы, вне зависимости от выбранной схемы, начинаются с того, что создаётся план отопления одноэтажного дома с естественной циркуляцией.

Упомянутая схема предусматривает прокладку по периметру строения двух трубопроводов. Используется тогда, когда требуется обогревать достаточно большие площади. Верхний используется для подачи горячей воды в СО, нижний – для возврата охлаждённого теплоносителя в котёл. Между ними монтируются радиаторы. По возможности, котёл монтируется ниже последних. Трубы прокладываются с соблюдением уклона по току воды не менее 5 градусов.

Розливы, особенно в местах запитки сразу нескольких радиаторов, требуется выполнять с использованием трубы, диаметр которой ≥ 32 мм. Лучше всего подходит металлопластиковая, либо полимерная труба. Подводку непосредственно к каждому радиатору следует выполнять трубой диаметром 20 мм.

Если диаметры труб подобраны правильно, такая СО в балансировке не нуждается. Несмотря на это следует установить дроссели на подводках, идущих к радиаторам.

Отопление одноэтажного дома с естественной циркуляцией, выполненное по двухтрубной схеме, является наиболее дорогим вариантом с точки зрения его исполнения (материалы, работа), поэтому используется достаточно редко.

Однотрубная СО

Специфика заключается в том, что радиаторы, в указанном случае, врезаются в основное кольцо отопления (параллельно основной трубе).

Кроме расширительного бака краны для стравливания воздуха, в обязательном порядке, ставятся на каждом из радиаторов. На ближних к котлу, и на самых дальних от него радиаторах ставятся термоголовки или дроссели, что помогает выравнивать температуру в них.

Лучевая СО

При выборе указанного варианта схема, по которой выполняется отопление одноэтажного дома с естественной циркуляцией, выглядит следующим образом.

На участках трубы, подающих в СО горячую воду, и возвращающих холодную в котёл, устанавливаются специальные коллекторы, представляющие собой гребёнки, на каждом отводе которых установлен дроссель. На каждый из радиаторов идёт две трубы, по одному с подачи и обратки.

Эта версия, с точки зрения возможностей для выполнения регулировки, наиболее удобная. Но её монтаж достаточно сложен, слишком много труб, которые, для сохранения приемлемого дизайна помещений, придётся убирать в полы или в за фальшстены, что автоматически приводит к значительному росту стоимости работ и приобретаемых материалов. Убедиться в этом просто, достаточно посмотреть на предварительно составляемый план отопления одноэтажного дома с естественной циркуляцией.

Преимущества и недостатки

Главными достоинствами СО, использующих для работы естественную циркуляцию, являются простота монтажа и длительный срок эксплуатации.

Однако плюсов без минусов не бывает. К числу основных недостатков указанных СО относятся:

• Малое рабочее расстояние (радиус действия). Приемлемые характеристики достигаются только в том случае, когда длина трубопроводов ≤ 30 погонных метров.
• Регулировать температуру в каждом из помещений дома по отдельности не представляется возможным технически.
• Вода циркулирует в СО под небольшим давлением, что приводит к различным температурам в разных помещениях (тем ниже, чем дальше от котла).
• Длительный промежуток времени, который требуется для выхода системы на рабочий режим и полного прогрева всех помещений дома.

<index>

В небольших одноэтажных частных домах нередко применяют самотечные отопительные системы. Это значит, что теплоноситель циркулирует за счет разницы температуры жидкости. Самотечная система отопления имеет свои плюсы и минусы. Существует четыре разных схемы устройства контуров с естественной циркуляцией. Для надежной и эффективной работы отопительной сети нужно правильно подобрать трубопроводы, определиться с видом теплоносителя и вариантом подключения подачи.

Принцип работы отопительных систем с естественной циркуляцией

Самотечная система отопления частного дома организована с учетом физических законов. Разность между плотностью и весом нагретой и охлажденной жидкости способствует естественному току теплоносителя в сети. Давление в контуре практически отсутствует и составляет всего 0,5-0,7 атмосфер.

Поскольку в процессе нагревания объем жидкости увеличивается, в контуре устанавливается расширительный бак. Главное его назначение в уравновешивании давления в системе. Излишек расширившейся жидкости поступает в эту емкость, а при снижении давления в сети вода из бака переходит обратно в трубопроводы. Расширительный бак устанавливается в самой верхней точке сети после разгонного вертикального стояка.

К самотечному контуру можно подключать теплые полы. При этом требуется установить насосное оборудование только на трубопровод в полу, а в разводке отопительных приборов теплоноситель будет циркулировать естественным образом.

Реклама

Также гравитационную схему можно использовать в комплексе с бойлером косвенного нагрева. Это оборудование устанавливают в наивысшей точке разводки, но ниже расширительного бака. При этом не придется использовать насосное оборудование. Если такую схему применить не получается, то насос монтируется только на накопительную емкость. В этом случае обязательно устанавливают обратный клапан для защиты от рециркуляции теплового носителя.

Важно! В самотечных контурах обязательно делают уклон трубопровода с обраткой в сторону котла, чтобы обеспечить движение охлажденной жидкости.

Плюсы и минусы самотечной системы

Преимущества гравитационного тока:

1. Простота монтажа, эксплуатации и обслуживания сети.
2. Не нужно монтировать циркуляционное оборудование и систему безопасности.
3. Это полностью энергонезависимая схема, которая может работать при отключении подачи электроэнергии.

Недостаток контуров с естественным током в том, что они не подходят для больших и многоэтажных домов, потому что из-за низкой скорости движения теплоносителя не смогут эффективно и равномерно обогревать постройку.

Разновидности гравитационных схем

Существует четыре схемы монтажа контуров с гравитационной циркуляцией. Выбор определенной разновидности делают с учетом особенностей постройки и требуемой производительности. Для выбора схемы выполняют гидравлический расчет, оценивают параметры котла и определяют диаметр трубопровода.

Закрытая

Принцип работы контуров закрытого типа следующий:

• Нагретый и расширившийся теплоноситель вытесняет воду из отопительного контура.
• Вытесненная вода попадает в расширительный бак закрытого типа. Это емкость с эластичной мембранной перегородкой, разделяющей газовую и водяную камеры.
• Поступившая под давлением жидкость продавливает мембрану и сжимает газ в воздушной камере. При остывании теплоносителя давление снижается, и газ выдавливает жидкость из емкости в трубопроводы.

Главный недостаток такой схемы в зависимости работы сети от объема расширительного бака. В доме большой площади с протяженным контуром придется устанавливать вместительную емкость.

Рекомендуем к прочтению:Назначение и принцип действия гидравлической стрелки для отопления

Открытая

Если используется отопление самотеком, схема открытого типа отличается от предыдущей разновидности только конструкцией расширительного бака. В этом случае расширительную емкость можно изготовить самостоятельно из подходящих материалов. Бачок небольшого размера устанавливают на чердаке или высоко под потолком.

Главный минус открытого контура в том, что через расширительную емкость в сети попадает кислород, который способствует коррозии трубопроводов и радиаторов. Еще один недостаток в завоздушивании системы, поэтому на каждый прибор монтируют кран Маевского.

Двухтрубная

Двухтрубная схема системы отопления частного дома с естественной циркуляцией делается с использованием подающего и отводящего трубопровода, то есть все радиаторы подключаются к разводке параллельно, что способствует равномерному прогреву каждой комнаты и всего дома.

Преимущества двухтрубной разводки:

1. Тепло равномерно распределяется по всему строению.
2. Не нужно устанавливать дополнительные секции для регулировки теплоотдачи приборов.
3. Отрегулировать работу сети с двухтрубной разводкой намного проще.
4. Можно использовать трубы меньшего диаметра, чем при использовании однотрубной разводки.
5. Эффективность и простота конструкции.

Главный недостаток в высокой материалоемкости системы. Перед монтажом нужно провести расчеты. От правильности их проведения и соблюдения технологии монтажа зависит эффективность отопительной сети.

Однотрубная

Однотрубная система отопления одноэтажного дома с естественной циркуляцией применяется редко, потому что не отличается эффективностью. В такой сети каждый отопительный прибор последовательно подключается к трубопроводу. Из-за этого в каждую последующую батарею поступает жидкость с меньшей температурой, чем в предыдущий. Для компенсации тепловых потерь приходится увеличивать количество секций в дальних радиаторах.

Преимущества однотрубной разводки:

• Простота монтажа и использования. Не нужно проводить сложные расчеты для прокладки сети.
• Экономия на материалах, потому что прокладывается только один трубопровод, к которому подключаются все приборы. Обратка поступает от последнего радиатора к котлу.

Главный недостаток однотрубной разводки в необходимости увеличения количества секций в дальних радиаторах, а также в неравномерном прогреве постройки. Удаленные от котла комнаты отапливаются хуже.

Какая схема лучше, принудительная или естественная?

Естественная система лучше в том случае, если нужно организовать отопление небольшого одноэтажного частного дома. В этом случае нет смысла тратиться на насосное оборудование, когда и естественного тока теплоносителя будет достаточно для обогрева всей постройки.

Контуры с принудительной циркуляцией лучше использовать в больших одноэтажных или многоэтажных домах. Благодаря быстрому движению теплового носителя в сети постройки значительных размеров будут хорошо и равномерно прогреваться. Контуры с естественной циркуляцией с этой задачей не справятся.

Правила монтажа контура без насоса

Рекомендуем к прочтению:Тепловые насосы воздух-воздух для отопления частного дома

Теперь поговорим, как сделать циркуляцию воды без насоса. Любая разновидность гравитационной схемы имеет общий минус, который заключается в отсутствии давления в сети. Именно поэтому работоспособность системы снижается из-за повышенного количества поворотов трубопроводов, неправильного уклона и других погрешностей во время монтажа.

Для правильной организации контуров без насоса придерживайтесь следующих требований:

1. Соблюдайте минимально необходимый уклон обратного трубопровода в сторону нагревательного оборудования.
2. Для устройства разводки выбирайте трубы подходящего диаметра и типа.
3. Учитывайте используемый тип теплоносителя и особенности его подачи.

Важно! Чтобы обеспечить уклон обратного трубопровода в сторону котла, нагревательное оборудование устанавливают в подвале или цокольном этаже либо делают пониженный уровень пола в котельной на первом этаже.

Подбор трубопроводов и их уклона

Чтобы обустроить водяное отопление в частном доме без насоса, нужно правильно подобрать диаметр трубопровода и рассчитать его уклон.

Для организации самотечной сети можно использовать следующие виды труб:

• Стальные трубопроводы стоят недорого, достаточно прочные, выдерживают высокое давление. Главный недостаток в низкой коррозионной стойкости, особенно в завоздушенных сетях.
• Металлопластиковые конструкции благодаря гладкой внутренней поверхности не так быстро засоряются. Они мало весят, не подвержены коррозии и имеют небольшое линейное расширение.
• Полипропиленовые трубопроводы обладают высокой герметичностью, прочностью. Они просто монтируются, служат долго и устойчивы к замерзанию. Для монтажа трубопровода понадобится специальное паяльное оборудование.
• Медные трубы стоят очень дорого, поэтому применяются редко. Это самые долговечные и красивые трубопроводы с хорошей теплоотдачей.

Важно! Минимальный уклон обратной магистрали при естественном токе теплоносителя составляет 0,5% на погонный метр. При неправильном уклоне сети быстро завоздушиваются, дальние радиаторы плохо прогреваются.

Выбор диаметра трубопровода производится на основе теплотехнического расчета. При превышении сечения магистрали увеличиваются расходы на отопление, а теплоотдача снижается. Диаметр стального трубопровода не должен быть меньше 50 мм.

Выбор теплоносителя

Естественная циркуляция в системе отопления частного дома может быть организована с использованием жидкого теплоносителя – воды или антифриза. Чаще используют воду, потому что меньшая теплоотдача и большая плотность антифриза повышают расходы топлива и времени на обогрев дома.

Антифриз стоит выбрать в том случае, если дом в холодный сезон будут надолго покидать либо посещать его с определенной периодичностью, а постоянно сливать воду из системы не хочется. В пользу антифриза говорит его лучшая текучесть, облегчающая циркуляцию теплоносителя, а также устойчивость к замерзанию.

Выбор нижнего или верхнего подключения подачи

Отопление самотеком можно организовать с нижним и верхним подключением подачи теплоносителя к отопительным приборам.

Особенности каждой подачи следующие:

1. При нижней подаче теплоносителя трубопроводы прокладываются на уровне пола, поэтому не портят интерьер помещения. Однако однотрубные системы с нижней разводкой отличаются низкой тепловой эффективностью, поэтому такое подключение используют при высоком давлении в сети.
2. Верхняя подача теплоносителя более всего подходит для устройства в частном доме с естественной циркуляцией. Трубопроводы прокладываются под потолком. Поскольку жидкость в радиаторы подается сверху, через краны Маевского легко стравливается воздух. Однотрубная разводка с верхней подачей более эффективная, чем с нижним подключением.

Ошибки при подборе способа подачи могут привести к низкой эффективности системы. Решить проблему получится только установкой циркуляционного насоса для создания лучшего тока теплового носителя.

</index>Используемые источники:

• https://otoplenie-doma.org/sistema-otopleniya-s-estestvennoj-cirkulyaciej.html
• https://otivent.com/sistema-otoplenija-s-estestvennoj-cirkuljaciej
• https://vse-otoplenie.ru/otoplenie-doma-s-estestvennoj-cirkulyaciej
• https://dizain-vannoy.ru/sistema-otopleniya/sistemy-otopleniya/samotechnaya-sistema-otopleniya.html
