Системами отопления являются искусственно созданные инженерные сети различных сооружений, основными функциями которых является обогрев зданий в зимнее и переходное время года, компенсация всех теплопотерь строительных конструкций, а также поддержание параметров воздуха на комфортном уровне.
Разновидности разводки отопления
В зависимости от способа подвода теплоносителя к радиаторам распространение получили следующие схемы систем обогрева зданий и сооружений:
- Однотрубная.
- Двухтрубная.
Данные способы отопления принципиально различаются друг от друга, и каждый обладает как положительными свойствами, так и отрицательными.
Однотрубная схема отопительных систем
Однотрубная система отопления: вертикальная и горизонтальная разводка.
В однотрубной схеме систем отопления подвод горячего теплоносителя (подача) к радиатору и отвод остывшего (обратка) осуществляется по одной трубе. Все приборы относительно направления движения теплоносителя соединены между собой последовательно. Поэтому температура теплоносителя на входе в каждый последующий радиатор по стояку значительно снижается после снятия тепла с предыдущего радиатора. Соответственно теплоотдача радиаторов с удалением от первого прибора снижается.
Такие схемы используются, в основном, в старых системах центрального теплоснабжения многоэтажных зданий и в автономных системах гравитационного типа (естественная циркуляция теплоносителя) в частных жилых домах. Главным определяющим недостатком однотрубной системы является невозможность независимой регулировки теплоотдачи каждого радиатора в отдельности.
Для устранения этого недостатка возможно использование однотрубной схемы с байпасом (перемычкой между подачей и обраткой), но и в этой схеме первый радиатор будет на ветке всегда самый горячий, а последний самым холодным.

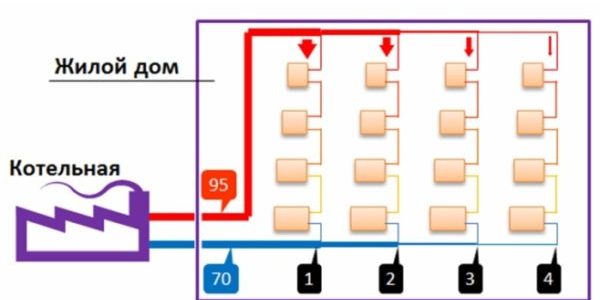

В многоэтажных домах используется вертикальная однотрубная система отопления.
В многоэтажных домах использование такой схемы позволяет экономить на длине и стоимости подводящих сетей. Как правило, отопительная система выполнена в виде вертикальных стояков, проходящих через все этажи здания. Теплоотдача радиаторов рассчитывается при проектировании системы и не может быть отрегулирована с помощью радиаторных вентилей или другой регулирующей арматуры. При современных требованиях к комфортным условиям в помещениях, эта схема подключения приборов водяного обогрева не удовлетворяет требованиям жителей квартир, находящихся на разных этажах, но присоединенных к одному стояку системы отопления. Потребители тепла вынуждены «терпеть» перегрев или недогрев температуры воздуха в переходный осенний и весенний период.
Отопление по однотрубной схеме в частном доме.
В частных домах однотрубная схема используется в гравитационных отопительных сетях, в которых циркуляция горячей воды осуществляется благодаря дифференциалу плотностей нагретого и остывшего теплоносителей. Поэтому такие системы получили название естественных. Главным плюсом этой системы является энергонезависимость. Когда, например, при отсутствии в системе циркуляционного насоса, подключаемого к сетям электроснабжения и, в случае перебоев с энергопитанием, система отопления продолжает функционировать.
Главным недостатком гравитационной однотрубной схемы подключения является неравномерное распределение температуры теплоносителя по радиаторам. Первые радиаторы на ветке будут самые горячие, а по мере удаления от источника тепла температура будет падать. Металлоемкость гравитационных систем всегда выше, чем у принудительных за счет большего диаметра трубопроводов.
Видео о устройстве однотрубной схемы отопления в многоквартирном доме:
Двухтрубная схема отопительных систем
В двухтрубных схемах подвод горячего теплоносителя к радиатору и отвод остывшего из радиатора осуществляются по двум разным трубопроводам отопительных систем.
Существует несколько вариантов двухтрубных схем: классическая или стандартная, попутная, веерная или лучевая.
Двухтрубная классическая разводка
Классическая двухтрубная схема разводки система отопления.
В классической схеме направление движения теплоносителя в подающем трубопроводе противоположно движению в обратном трубопроводе. Эта схема наиболее распространена в современных системах отопления как в многоэтажном строительстве, так и в частном индивидуальном. Двухтрубная схема позволяет равномерно распределять теплоноситель между радиаторами без потерь температуры и эффективно регулировать теплоотдачу в каждом помещении, в том числе автоматически путем использования термостатических клапанов с установленными термоголовками.
Такое устройство имеет двухтрубная система отопления в многоэтажном доме.
Попутная схема или «петля Тихельмана»
Попутная схема разводки отопления.
Попутная схема является вариацией классической схемы с тем отличием, что направление движения теплоносителя в подаче и обратке совпадает. Такая схема применяется в системах отопления с длинными и удаленными ветками. Использование попутной схемы позволяет уменьшить гидравлическое сопротивление ветки и равномерно распределить теплоноситель по всем радиаторам.
Веерная (лучевая)
Веерная или лучевая схема используется в многоэтажном строительстве для поквартирного отопления с возможностью установки на каждую квартиру прибора учета тепла (теплосчетчика) и в частном домостроении в системах с поэтажной разводкой трубопроводов. При веерной схеме в многоэтажном доме на каждом этаже устанавливается коллектор с выходами на все квартиры отдельного трубопровода и установленным теплосчетчиком. Это позволяет каждому владельцу квартиры учитывать и оплачивать только им потребленное тепло.
Веерная или лучевая система отопления.
В частном доме веерная схема используется для поэтажного распределения трубопроводов и для лучевого подключения каждого радиатора к общему коллектору, т. е. к каждому радиатору походит отдельная труба подачи и обратки от коллектора. Такой способ подключения позволяет максимально равномерно рассредоточить теплоноситель по радиаторам и уменьшить гидравлические потери всех элементов системы отопления.
Обратите внимание! При веерной разводке трубопроводов в пределах одного этажа монтаж осуществляется цельными (не имеющими разрывов и разветвлений) отрезками труб. При использовании полимерных многослойных или медных труб все трубопроводы могут быть залиты в бетонную стяжку, тем самым снижается вероятность разрыва или подтекания в местах состыковки элементов сети.
Разновидности подключения радиаторов
Основными способами подключения приборов отопительных систем является несколько типов:
- Боковое (стандартное) подключение;
- Диагональное подключение;
- Нижнее (седельное) подключение.
Боковое подключение
Боковое подключение радиатора.
Подключение с торца прибора – подача и обратка находятся с одной стороны радиатора. Это наиболее распространенный и эффективный способ подключения, он позволяет снять максимальное количество тепла и использовать полностью теплоотдачу радиатора. Как правило, подача находится сверху, а обратка снизу. При использовании специальной гарнитуры возможно подключение снизу–вниз, это позволяет максимально спрятать трубопроводы, но снижает теплоотдачу радиатора на 20 – 30%.
Диагональное подключение
Диагональное подключение радиатора.
Подключение по диагонали радиатора – подача находится с одной стороны прибора сверху, обратка с другой стороны снизу. Такой тип подключения используется в тех случаях, когда длина секционного радиатора превышает 12 секций, а панельного 1200 мм. При установке длинных радиаторов с боковым подключением присутствует неравномерность прогрева поверхности радиатора в наиболее удаленной от трубопроводов части. Чтобы радиатор прогревался равномерно, применяют диагональное подключение.
Нижнее подключение
Нижнее подключение с торцов радиатора
Подключение с низа прибора – подача и обратка находятся внизу радиатора. Такое подключение используется для максимально скрытого монтажа трубопроводов. При монтаже секционного прибора отопления и подключения его нижним способом подающий трубопровод подходит с одной стороны радиатора, а обратный с другой стороны нижнего патрубка. Однако эффективность теплоотдачи радиаторов при такой схеме снижается на 15-20%.
Нижнее подключение радиатора.
В случае когда нижнее подключение используется для стального панельного радиатора, тогда все патрубки на радиаторе находятся в нижнем торце. Конструкция самого радиатора при этом выполнена таким образом, что подача поступает по коллектору сначала в верхнюю часть, а затем обратка собирается в нижнем коллекторе радиатора, тем самым теплоотдача радиатора не снижается.
Нижнее подключение в однотрубной схеме отопления.
Содержание статьи:
Во время проектирования профессиональных систем отопления необходимо учитывать все факторы – как внешние, так и внутренние. В особенности это касается схем теплоснабжения для многоквартирных зданий. Чем особенна система отопления многоэтажного дома: давление, схемы, трубы. Сначала нужно разобраться со спецификой ее обустройства.
Особенности теплоснабжения многоэтажных домов
Схема отопления многоэтажного дома
Автономное отопление многоэтажного дома должно выполнять одну функцию – своевременную доставку теплоносителя каждому потребителю с сохранением его технических качеств (температуры и давления). Для этого в здании должен быть предусмотрен единый распределительный узел с возможностью регулирования. В автономных системах он совмещен с устройствами нагрева воды – котлами.
Характерные особенности системы отопления многоэтажного дома заключаются в его организации. Она должна состоять из следующих обязательных компонентов:
- Распределительный узел. С его помощью происходит подача горячей воды по магистралям;
- Трубопроводы. Они предназначены для транспортировки теплоносителя в отдельные комнаты и помещения дома. В зависимости от способа организации бывает однотрубная или двухтрубная система отопления многоэтажного дома;
- Контрольно-регулирующая аппаратура. Ее функция – изменение характеристик теплоносителя в зависимости от внешних и внутренних факторов, а также его качественный и количественный учет.
На практике схема отопления жилого многоэтажного дома состоит из нескольких документов, включающих в себя помимо чертежей расчетную часть. Она составляется специальными проектными бюро и должна соответствовать текущим нормативным требованиям.
Отопительная система является неотъемлемой частью многоэтажного дома. Ее качество проверяется при сдаче объекта или во время осуществления плановых проверок. Ответственность за это лежит на управляющей компании.
Разводка труб в многоэтажном доме
Виды разводок труб в многоэтажном доме
Для нормальной работы теплоснабжения здания необходимо знать его основные параметры. Какое давление в системе отопления многоэтажного дома, а также температурный режим будут оптимальными? Согласно нормативам эти характеристики должны иметь следующие значения:
- Давление. Для зданий до 5-ти этажей – 2-4 атм. Если же количество этажей девять – 5-7 атм. Разница заключается в напоре горячей воды для ее транспортировки на верхние уровни дома;
- Температура. Она может варьироваться от +18°С до +22°С. Это относится только к жилым помещениям. На лестничных площадках и нежилых комнатах допускается снижение до +15°С.
Определив оптимальные значения параметров можно приступать к выбору разводки отопления в многоэтажном доме.
Она во многом зависит от этажности здания, его площади и мощности всей системы. Также учитывается степень теплоизоляции дома.
Разница давления в трубах на 1-м и 9-м этажах может составлять до 10% от нормативного. Это нормальная ситуация для многоэтажного дома.
Однотрубная разводка отопления
Виды однотрубного отопления
Это один из экономных вариантов организации теплового снабжения в здании с относительно большой площадью. Впервые массово однотрубная система отопления многоэтажного дома стала применяться для «хрущевок». Принцип ее работы заключается в наличии нескольких распределительных стояков, к которым происходит подключение потребителей.
Подача теплоносителя происходит по одному контуру труб. Отсутствие обратной магистрали значительно упрощает монтаж системы, уменьшая при этом затратную часть. Однако при этом ленинградская система отопления многоэтажного дома имеет ряд недостатков:
- Неравномерный нагрев помещения в зависимости от удаленности точки забора горячей воды (котла или коллекторного узла). Т.е. возможны варианты, когда у потребителя подключенного раньше по схеме, батареи будут горячее, чем у следующих по цепочке;
- Проблемы с регулировкой степени нагрева радиаторов. Для этого на каждом радиаторе нужно делать байпас;
- Сложная балансировка однотрубной системы отопления многоэтажного дома. Она осуществляется с помощью терморегуляторов и запорной арматуры. При этом сбой системы возможен даже при незначительном изменении входных параметров – температуры или давления.
В настоящее время установка однотрубной системы отопления многоэтажного дома новой постройки встречается крайне редко. Это объясняется трудностью индивидуального учета теплоносителя в отдельной квартире. Так, в жилых зданиях хрущевского проекта количество распределительных стояков в одной квартире может доходить до 5-ти. Т.е. на каждый из них необходимо устанавливать счетчик учета потребления энергоносителя.
Правильно составленная смета на отопление многоэтажного дома с однотрубной системой должна включать в себя не только затраты на техническое обслуживание, но и модернизацию трубопроводов – замену отдельных компонентов на более эффективные.
Двухтрубная разводка отопления
Двухтрубная схема распределения горячей воды
Для повышения эффективности работы лучше всего устанавливать двухтрубную систему отопления многоэтажного дома. Она также состоит из распределительных стояков, но после прохождения теплоносителя через радиатор он попадает в обратную трубу.
Ее главным отличием является наличие второго контура, выполняющего функцию обратной магистрали. Он необходим для сбора остывшей воды и ее транспортировки к котлу или в тепловую станцию для дальнейшего нагрева. Во время проектирования и эксплуатации необходимо учитывать ряд особенностей системы отопления многоэтажного дома подобного типа:
- Возможность регулировки уровня температуры в отдельных квартирах и во всей магистрали в целом. Для этого необходимо установить смесительные узлы;
- Для выполнения ремонта или профилактических работ не нужно отключать всю систему, как в ленинградской схеме отопления многоэтажного дома. Достаточно с помощью запорной арматуры перекрыть поступление в отдельный контур отопления;
- Низкая инерционность. Даже при хорошей балансировке однотрубной системы отопления многоэтажного дома потребителю нужно ждать 20-30 секунд, пока горячая вода по трубопроводам дойдет до радиаторов.
Какое оптимальное давление в системе отопления многоэтажного дома? Все зависит от его этажности. Оно должно обеспечить поднятие теплоносителя на нужную высоту. В некоторых случаях эффективнее установить промежуточные насосные станции, чтобы уменьшить нагрузку на всю систему. При этом оптимальное значение давления должно быть от 3 до 5 атм.
Перед приобретением радиаторов нужно узнать по схеме отопления жилого многоэтажного дома ее характеристики – давление и температурный режим. Основываясь на этих данных выбираются батареи.
Теплоснабжение многоэтажного дома
Распределительный узел отопления многоквартирного дома
Разводка отопления в многоэтажном доме имеет важное значение для эксплуатационных параметров системы. Однако помимо этого следует учитывать характеристики теплоснабжения. Важным из них является способ подачи горячей воды – централизованный или автономный.
В подавляющих случаях делают подключение к центральной отопительной системе. Это позволяет уменьшить текущие затраты в смете на отопление многоэтажного дома. Но практически уровень качества подобных услуг остается крайне низким. Поэтому при возможности выбора предпочтение отдается автономному отоплению многоэтажного дома.
Автономное отопление многоэтажного дома
автономное отопление многоэтажного дома
В современных многоэтажных жилых зданиях существует возможность организации независимой системы теплоснабжения. Она может быть двух типов – поквартирное или общедомовое. В первом случае автономная отопительная система многоэтажного дома осуществляется в каждой квартире отдельно. Для этого делают независимую разводку трубопроводов и устанавливают котел (чаще всего – газовый). Общедомовая подразумевает монтаж котельной, к которой предъявляются особые требования.
Принцип ее организации ничем не отличается от аналогичной схемы для частного загородного дома. Однако есть ряд важных моментов, которые необходимо учесть:
- Установка нескольких котлов отопления. Обязательно один или несколько из них должны выполнять дублирующую функцию. В случае выхода из строя одного котла – другой должен заменить его;
- Монтаж двухтрубной отопительной системы многоэтажного дома, как наиболее эффективной;
- Составление графика проведения плановых ремонтных и профилактических работ. В особенности это актуально для отопительного нагревательного оборудования и групп безопасности.
Учитывая особенности отопительной схемы конкретного многоэтажного дома нужно организовать поквартирную систему учета тепла. Для этого на каждый входящий патрубок от центрального стояка нужно установить счетчики учета энергии. Именно поэтому ленинградская отопительная система многоэтажного дома не подходит для уменьшения текущих затрат.
Централизованное отопление многоэтажного дома
Схема элеваторного узла
Как может измениться разводка отопления в многоквартирном доме при подключении его к центральному теплоснабжению? Основным элементом этой системы является элеваторный узел, который выполняет функции нормализации параметров теплоносителя до приемлемых значений.
Общая протяженность центральных тепловых магистралей достаточно велика. Поэтому в тепловом пункте создают такие параметры теплоносителя, чтобы потери тепла были минимальны. Для этого повышают давление до 20 атм., что приводит к возрастанию температуры горячей воды до +120°С. Однако учитывая особенности системы отопления в многоквартирном доме, подача горячей воды с такими характеристиками к потребителям не разрешена. Для нормализации параметров теплоносителя устанавливают элеваторный узел.
Он может быть рассчитан как для двухтрубной, так и для однотрубной отопительной системы многоэтажного дома. Его основными функциями являются:
- Уменьшение давления с помощью элеватора. Специальная конусная задвижка регулирует объем притока теплоносителя в распределительную систему;
- Снижение уровня температуры до +90-85°С. Для этого предназначен узел смешивания горячей и остывшей воды;
- Фильтрация теплоносителя и уменьшение содержания кислорода.
Помимо этого элеваторный узел выполняет основную балансировку однотрубной системы отопления в доме. Для этого в нем предусмотрена запорная и регулирующая арматура, которая в автоматическом или полуавтоматическом режиме осуществляет регулировку давления и температуры.
Также нужно учитывать, что смета на централизованное отопление многоэтажного дома будет отличаться от автономной. В таблице показаны сравнительные характеристики этих систем.
| Параметры | Централизованное | Автономное |
| Первичные затраты на обустройство | Низкие – монтаж элеватора. | Высокие – котлы, группа безопасности и контроля. |
| Затраты на теплоноситель | Высокие тарифы | Возможность регулирования параметров теплоносителя |
| Качество работы | Низкое – перебои, скачки давления температуры | Высокое при установке контролирующего оборудования |
| Обслуживание | Небольшие затраты | Средняя стоимость |
Исходя из вышесказанного для многоквартирного дома предпочтительнее выбирать автономную систему теплоснабжения. Однако необходимо обратить особое внимание на характеристики котлов и профессиональное составление схемы отопления.
В видеоролике показан принцип работы отопления многоэтажного дома:
» Трубы для отопления
Невозможно помыслить быт человека в РФ без отопительного комплекса дома. Каждый россиянин знает, что источники тепла перманентно дорожают. Абсолютно в любом месте РФ необходимо зимой, иногда осенью и весной обогревать коттедж. Любой нормальный человек хочет получить информацию: как усовершенствовать систему дома. На интернет портале представлено много разных обогревательных систем квартиры, которые используют абсолютно уникальные приемы производства обогрева. Перечисленные комплексы обогрева рекомендуется использовать гибридно или самостоятельно.
Однотрубная система отопления — это одна из классических и самых популярных систем, применяемых при выполнении монтажа с незапамятных времен.
Если говорить о том, какие системы отопления бывают, то существует несколько классических вариантов, разработанных уже многие десятки и даже сотни лет назад, зарекомендовавших себя как лидеров — это однотрубные, двухтрубные, горизонтальные, вертикальные и системы с попутным движением воды.
Одним из лидеров, применяемых еще с прошлого столетия, стали однотрубные системы отопления. Лидерами они стали из-за простоты и удобства монтажа, минимальных затрат на используемые материалы и за простоту в дальнейшей эксплуатации.
Применяют монтаж однотрубной системы отопления в зданиях различного назначения, таких как многоэтажные жилые дома, административные здания, здания общественного питания, кафе и рестораны, гостиницы и загородные дома. Для того чтобы система работала и не огорчала Вас постоянными поломками и неисправностями необходим грамотный, комплексный подход в решении задачи в целом, а без проекта отопления здесь не обойтись.
В многоэтажных зданиях монтажные работы проводятся, как правило, из стального трубопровода, в загородных домах в зависимости от источника тепла возможно применение полимерных труб, таких как полипропилен, метало-пластик. Такие системы выглядят более эстетично, красиво и аккуратно в отличии от стального трубопровода.
В любых системах, в том числе и однотрубных системах отопления необходимо применять жесткие требования СНиП по прокладке трубопроводов, соблюдению уклонов. Правильная установка воздушных отводчиков или сборников воздуха, гарантированно спасет систему от скопления воздуха и образованию воздушных пробок. Скопившийся воздух в трубах и радиаторах образует воздушные пробки, которые закупоривают проход к отопительным приборам и снижает теплоотдачу отопительных приборов на 50-70%. а кроме этого приводит к шуму в трубах при движении теплоносителя.
Открытые участки трубопровода или участки труб, проложенные в подпольном пространстве, необходимо обязательно изолировать, во избежание замерзания и большой отдачи тепла в подпольное пространство. В случае невыполнения условий по изоляции трубопроводов теплоноситель, движущийся по трубам, значительное количество тепла будет отдавать в некуда. Значит, к радиаторам придет очень остывший теплоноситель, что снизит запланированную отдачу от радиатора.
Как видите, существует ряд необходимых требований СНиП, выполнение которых, при монтаже отопления и теплого водяного пола приведет к правильной сборке отопления, которое прослужит Вам долго верой и правдой.
Когда при обсуждении с заказчиком мы видим, что технические условия здания позволяют выполнить монтаж однотрубной системы отопления. то мы всегда советуем и рекомендуем ее заказчику. Это надежная система, проверенная в эксплуатации много лет.
Звоните, всегда готовы обсудить с заказчиком все вопросы и помочь в выборе и принятии правильного решения 8(495)787-17-43.
Дополнительно читать статьи :
ГК «СВЭМ» внедряет систему отопления многоэтажного дома различного уровня сложности. По телефону +7 (495) 766-16-09 Вы можете задать вопросы, и договорится о встрече в нашем офисе со специалистом, который даст подробную консультацию, подготовит необходимые документы для заключения договора, а также сам договор.
Система отопления многоэтажного дома
Система отопления многоэтажного дома довольно сложна и её внедрение очень ответственное мероприятие, результат которого будет влиять на всех находящихся в здании людей.
Существует несколько схем отопления многоэтажных домов, каждая из которых имеет как свои плюсы, так и свои минусы:
27 января 2020 года
Выбирая новую недвижимость, потенциальные покупатели в первую очередь стараются обращать внимание на квадратуру и планировку квартир, внешний вид дома, а также его удаленность от центра. А о том, какая предусмотрена схема системы отопления в многоквартирном доме, задумывается не каждый, и совершенно напрасно, ведь от этой особенности будет зависеть не только тепло, но и стоимость обслуживания оборудования, а также текущие расходы по оплате тарифов.
1 Виды отопления в многоэтажных домах</span></h2>
В настоящее время применяются три основные схемы системы отопления жилого дома, которые зависят от многих внешних и внутренних факторов: центральное, автономное и индивидуальное.
Выбирая оптимальный вариант отопления, следует ознакомиться с основными его характеристиками. Речь идет о следующих особенностях:
- Центральное отопление, для которого характерно последовательное обслуживание сразу несколько домов или целых кварталов от одной котельной. Как правило, применяется в старом жилищном фонде, и чаще всего такую систему можно встретить в типовых панельных и кирпичных пятиэтажных и девятиэтажных домах.
- Автономное отопление. В этой схеме предусмотрено обслуживание всех квартир одного дома от отдельно стоящей котельной (в старом жилфонде эту роль выполняют кочегарки) или же бойлерной, расположенной на самом верхнем этаже. Последний вариант чаще всего можно встретить у застройщиков жилья комфорт- и бизнес-класса.
- Индивидуальное отопление, которому свойственно расположение газового котла и индивидуальной разводки от него в каждой квартире многоэтажного дома, благодаря чему жильцы могут сами регулировать начало и конец отопительного сезона, а также уровень обогрева собственного жилища.
Каждый из перечисленных вариантов имеет свои преимущества и недостатки, поэтому ознакомление с их особенностями также является крайне желательным перед приобретением недвижимости.
‘ >Как подают отопление в многоквартирном доме…РекомендуемУстановка автономной системы отопления в многоквартирном доме
2 Основные плюсы и минусы</span></h2>
К примеру, центральное отопление хорошо тем, что жильцам многоэтажки не приходится заботиться и следить за состоянием оборудования в котельной. Кроме того, тарифная система в этом случае определяется по формулам, разработанным на законодательном уровне и, как правило, платить за тепло приходится немного меньше, чем в домах с другими схемами разводки.
В то же время не обходится и без явных недочетов, ведь жильцы домов, запитанных от центральных котельных и кочегарок, не имеют возможности самостоятельно переносить начало и конец отопительного сезона, и нередко им приходится мерзнуть в межсезонье или, напротив, спать с открытыми окнами. Кроме того, первые дома от централизованных котелен получают больше тепла, так как фактически находятся на подаче, в то время как в самых удаленных типовых многоэтажках температура может опускаться до критических отметок, и исправить эту ситуацию поможет только переход на автономное отопление, оформить разрешение на которое не так уж просто.
Автономный обогрев, когда весь дом отапливается от одной котельной, также имеет свои плюсы и минусы. В таких случаях решение о начале или конце отопительного сезона принимается коллективно, и в этом процессе могут участвовать все жильцы дома. Это, конечно, лучше, чем вообще никак не влиять на график подачи тепла, что можно наблюдать в домах с централизованным отоплением, однако хозяева квартир с индивидуальной подачей имеют еще большие возможности, самостоятельно корректируя этот процесс без какого-либо участия соседей или ОСМД.
К недостаткам такой схемы можно отнести более высокие тарифы, определяемые застройщиками, а также дополнительные расходы на содержание, ремонт и замену оборудования в котельной, которые возлагаются на плечи инвесторов. Помимо прочего, крышное размещение котельной является не очень хорошим решением для хозяев квартир, расположенных на верхних этажах, так как даже самая лучшая звукоизоляция не является стопроцентной защитой от шума генераторов и компрессорных установок.
Может показаться, что идеальной системой отопления 9-этажного панельного дома или новостроя является индивидуальная схема, когда в каждой квартире размещается электрический или газовый двухконтурный котел и кольцевая разводка, но это не совсем так. Да, безусловно, здорово, когда можно самому включать или выключать отопление, выставлять его на минимум во время своего отсутствия (такая же возможность предусмотрена и при подключении к автономной котельной при наличии счетчиков и регуляторов в квартире) и разводить от котла горячее водоснабжение с системой теплых полов и полотенцесушителей.
Однако есть у этой медали и обратная сторона, ведь если по какой-то причине в МКД прекратится подача электричества и газа или выйдет из строя котел, то хозяевам придется сидеть без горячей воды и других комфортных условий, обеспечиваемых оборудованием автономной системы отопления. Кроме того, им придется ремонтировать любую поломку за свой счет, подыскивая квалифицированных мастеров. Главным же недостатком такого принципа устройства является высокая взрывоопасность газовых котлов, со всеми вытекающими отсюда рисками и потенциальными последствиями.
Что же касается запуска системы, то сейчас практически все многоквартирные дома работают на газовых или электрических котельных, использующих воду в качестве единственного теплоносителя, в то время как паровые установки встречаются крайне редко, да и то в самых старых казенных постройках, которые все равно рано или поздно переводят на водяное теплоснабжение.
‘ >ЛЕНИНГРАДКА! Самая надежная система отопленияРекомендуемУстановка индивидуального отопления в многоквартирном доме
3 Схемы разводки в высотных постройках</span></h2>
Вне зависимости от новизны постройки, подключения к котельной, а также материала изготовления радиаторов отопления и разводки в современных многоэтажках предусматривается только две схемы врезки в общую или индивидуальную отопительную систему: одно- и двухтрубная. Оба варианта также имеют свои достоинства и недостатки, которые необходимо учитывать при приобретении жилья или переделывании внутридомовой разводки.
‘ >Лучевая система отопленияРекомендуемБалансировка системы отопления в частном доме
3.1 Особенности одно- и двухтрубной систем</span></h3>
Однотрубная система отопления в многоэтажном доме представляет собой одиночный стояк, обеспечивающий как подачу горячей воды в радиаторы, так и прием возвращающейся из них обратки. Эта схема является самой простой и экономичной, однако эта простота чревата серьезными недостатками, которые заключаются в невозможности регулирования показателей теплоотдачи отдельных радиаторов. Кроме того, в самой удаленной от стояка или котла батарее всегда наблюдается низкая температура воды, в результате чего в комнате ее установки воздух будет более холодным и влажным.
Двухтрубная система имеет по сравнению с однотрубной массу преимуществ, кроме одного, который заключается в более дорогой установке разводки, требующей в два раза большего количества труб, переходников, креплений и других соединительных элементов. Но это вовсе не повод для того, чтобы выбирать однотрубное подключение, ведь все физические и денежные затраты будут полностью компенсированы высокой эффективностью системы отопления.
Так, возможность параллельного подключения каждого радиатора к трубе подачи и обратки позволяет устанавливать на них тепловые регуляторы. Кроме того, тепловые потери в этом случае будут намного ниже, особенно если хозяева выберут оптимальный способ подключения отопительных приборов, которых также существует несколько видов.
‘ >Схема отопления Подключение батарей и радиаторов отопления Однотрубная двухтрубная система отопления
3.2 Типы подключения радиаторов</span></h3>
В настоящее время практикуется два варианта подключения отопительных приборов: нижний и боковой, причем последний из них включает в себя еще несколько подвидов. Самым простым считается монтаж нижнего типа, правда он имеет массу недостатков, среди которых следует выделить высокие тепловые потери. Из-за этой особенности такую установку не рекомендуется делать в системе отопления многоквартирного дома, схема которой предусматривает естественную подачу воды (без дополнительного давления).
Кроме того, врезка в нижние патрубки радиаторов становится возможной только в том случае, если под ними достаточно места, иначе мастеру придется приложить максимум усилий для того, чтобы выполнить ее без серьезных погрешностей. С боковой разводкой также придется повозиться, особенно если по проекту предусматривается подключение к двухтрубной системе, правда, результат полностью оправдает себя, но только при условии выбора оптимальной схемы врезки.
Всего же существует три варианта бокового подключения:
- Диагональный, для которого свойственна врезка подачи в верхнее отверстие батареи с обраткой, выходящей из нижнего отверстия противоположной боковины, или зеркальная схема с входом через низ и выходом через верх. В итоге образуется своеобразный зигзаг, благодаря которому вода проходит через все секции радиатора, давая максимальную теплоотдачу. При этом есть смысл подключать отопительные приборы по диагональной схеме только в том случае, если они включают в себя большое число секций (не менее 12).
- Односторонний. Считается оптимальным в случае, если батарея расположена в непосредственной близости от стояков и чаще всего такую схему можно наблюдать в типовых многоэтажках старого образца. Эффективность работы радиаторов при таком типе подсоединения также достаточно велика, и обычно она уступает диагональной врезке не более чем на 2 процента. При желании отопительные приборы можно оснащать регуляторами и запорными кранами Маевского, позволяющими перекрывать подачу воды для проведения ремонтных работ. В то же время односторонний тип врезки подходит для небольших радиаторов (до 10 секций в «гармошке»), иначе последние из них будут оставаться холодными.
- Седельный, или нижний, тип бокового подключения применяется в самых крайних случаях, когда того требуют особенности планировки жилых помещений. Так, при врезке седельного типа трубы можно пропускать через пол, выполняя скрытое кольцевание, учитывая, что тепловые потери могут достигать значительных отметок (до 12−14%). Ситуацию спасет насосная подача воды по магистральной системе отопления многоквартирных домов, схемы которых могут отличаться друг от друга, поэтому седельное подключение категорически не рекомендуется применять при естественной циркуляции.
В современных многоквартирных домах все чаще применяется особая схема разводки, которая именуется лучевой. В этом случае становится возможной максимальная автономизация всех радиаторов отопления друг от друга за счет их параллельной врезки. При этом вся разводка проводится через пол, благодаря чему удается полностью освободить стены квартиры от неэстетичных труб.
‘ >Двухтрубная система отопление сравнение вертикальной и горизонтальной
3.3 Перенос или замена батарей</span></h3>
Многие хозяева грешат тем, что выполняют несанкционированные ремонтные работы в доме, хотя делать этого нельзя. И для того чтобы заменить старый или неисправный отопительный прибор на новый или поменять разводку, необходимо оставлять запросы в соответствующих инстанциях и получать разрешение на проведение таких работ. После получения разрешения можно приступать к демонтажу и установке нового прибора, который предполагает следующий порядок действий:
- 1. В первую очередь необходимо перекрыть запорные вентили и слить все остатки воды из батареи. Такой прием позволит осуществить ремонт или демонтаж радиатора без отключения стояка или всей системы в целом.
- 2. Материал изготовления отопительного прибора и количество секций в нем выбирается в зависимости от этажа и расчета его тепловой мощности.
- 3. Следующий этап предполагает установку счетчиков, запорных вентилей и всех необходимых соединений, выбор которых напрямую зависит от материала изготовления, диаметра стояков и основной разводки.
- 4. Монтаж новой батареи выполняется под небольшим углом, противоположным подаче, ведь только тогда самые крайние секции также будут оставаться теплыми за счет того, что вода будет не только входить, но и задерживаться в них.
Если же хозяину не хватает необходимых навыков для выполнения таких работ, то лучше доверить выполнение поставленной задачи квалифицированным специалистам, которые смогут быстро все устроить, в кратчайшие сроки решив даже самые сложно выполнимые задачи.
Фото
Такое решение позволяет реализовать как схему с естественной циркуляцией, так и с принудительной, а для нагрева теплоносителя использовать котлы на любом топливе. Двухтрубная система отопления популярна и в индивидуальном, и в масштабном строительстве.
Вернуться к оглавлению
Две трубы лучше, чем одна?
Основным отличием систем отопления друг от друга является то, как организовано движение теплоносителя. В случае с двумя трубами, требуется вдвое больше времени и материалов на прокладку трубопроводов. По сравнению с однотрубным вариантом это минус.
Но если труба одна, то она должна иметь больший диаметр, и экономия получается не такой уж большой.
Зато при использовании системы с двумя трубами есть возможность обеспечить обогреваемым помещениям постоянную температуру.
При однотрубной схеме она неравномерна, а установить на радиаторы терморегулирующие головки невозможно.
Улучшить ситуацию здесь можно разве что путём установки байпаса с многоходовым краном, но это дополнительные денежные и трудовые затраты, которые съедают и без того призрачную выгоду.
Примечание: недостатком основанной на 2-х трубах системы, является необходимость полной остановки работы для осуществления ремонта.
Но и этот минус прекрасно нивелируется путём установки на входе и выходе каждой батареи шарового крана.
При наличии двух магистралей, горячая вода одной температуры поступает от котла сразу ко всем точкам потребления. При условии установки перед ними кранов, регулирующих интенсивность потока, она равномерно распределяется по всей трассе трубопровода.
В двухтрубной системе нет такого, что дом, расположенный далеко от котельной, или же квартира, максимально удалённая от первого этажа, обогреваются хуже.
Две трубы создают минимум сложностей для организации самотечного отопления, а при использовании циркуляционных насосов бывает достаточно оборудования минимальной мощности.
Есть ли различия в структуре
Двухтрубные системы могут быть исполнены в горизонтальном варианте, когда дом одноэтажный, и в вертикальном, когда этажей два и больше. Экономия тепла – их главное достоинство.
Устанавливаемые на приборах отопления термостаты автоматически отключают прибор из цепи, если датчик зафиксировал перегрев.
При этом теплоноситель уходит в следующий прибор, и только когда помещения стабильно прогреты, оставшийся минимум поступает в нерегулируемые стояки. К ним обычно относятся коридоры между квартирами, холлы перед лифтами, лестничные площадки, где тоже установлены радиаторы.
Важно: термостат так же играет роль дросселя, не позволяя системе терять необходимое давление.
Чтобы это было возможно, дросселирующее отверстие в приборе имеет диаметр, сравнимый с булавочным. Из-за малого размера отверстие легко засоряется, поэтому важным этапом в двухтрубной системе является фильтрация теплоносителя.
Выбор термостатов тоже влияет на комфортную эксплуатацию контура. Важно обращать внимание на шумность при потере давления.
Принимайте во внимание и то количество настроек, которое фиксировано может обеспечить термостат – чем их больше, тем по радиаторам точнее распределяется теплоноситель.
Варианты разводки
Системы, монтируемые в вертикальном варианте, чаще проектируют с нижней разводкой, потому что разница в температурах на подаче и обратке провоцирует гравитационное давление, которое в зависимости от этажности дома может достигнуть 10 кПа.
Чем выше расположена квартира, тем больше в отопительных приборах давление.
Именно оно в такой системе используется для преодоления теплоносителем трассы уходящего вверх трубопровода. В итоге достигается наибольшая стабильность работы контура.
Читайте такжеУстановка индивидуального отопления
Однако когда спроектировать систему с нижней разводкой не представляется возможным, подающий трубопровод располагают сверху вниз. Вторую трубу (обратку) при этом разводят снизу, иначе в нижней части трубопровода из-за шлама постоянно будут возникать засоры.
Чтобы сбалансировать разницу давлений и обеспечить их перепад, в основании стояка предусматривают установку БК (балансировочного клапана).
Он похож на обычный вентиль, только предназначен не для перекрытия системы, а для регуляции. Хотя, бывают и модели, способные выполнять обе функции.
В двухтрубной схеме регулятор гидравлически увязывает стояки, обеспечивая им постоянство эксплуатационных условий при том или ином режиме работы.
Однако ставят такой клапан не везде, а только в системах, разводка которых теряет до 20 кПа напора.
Если потери незначительны, то и особого эффекта от такого регулирования ждать не приходится. Потеря давления в 3-4 кПа практически не оказывает особого влияния на работу системы.
Чтобы получить такие небольшие потери и обходиться без дорогостоящей балансировки, часто проектируют посекционные системы тупикового типа.
Уменьшить пределы вертикальных разрегулировок давления проще всего за счёт уменьшения количества этажей. Речь идёт не о традиционных пяти- или девятиэтажках, а о высотных домах (проекты многоэтажных жилых домов смотрите по ссылке).
Чтобы упростить проектирование отопительной системы, специалисты рекомендуют ограничиться 20-ю этажами.
В высоких домах (например, 25 этажей) разница температур теплоносителя между первым и последним этажами составляет до 15 градусов. Поэтому при проектировании приходится учитывать ещё и дополнительные схемы подачи тепла наверх, что удорожает систему в целом.
Вернуться к оглавлению
Естественная или принудительная циркуляция воды: что лучше для многоэтажки?
Системы, в которых теплоноситель циркулирует по законам гравитации, по большей части ограничены частными домами (о схеме отопления частного дома с естественной циркуляцией рассказано в статье), отдельными малоэтажными зданиями, располагаемыми за пределами города — либо их проектируют там, где нет постоянного снабжения электроэнергией.
Главное достоинство такой системы состоит в том, что при условии централизованной подачи воды она не зависит от электричества (об электроснабжении многоквартирных жилых домов читайте в статье).
Есть и другие плюсы, но и недостатки тоже имеются:
| Достоинства | Недостатки |
|
|
Учитывая, что в однотрубной системе происходит интенсивное ослабление напора, и движение теплоносителя замедляется, не прогревая до нужной температуры помещения невысокого здания, предусматривая естественную циркуляцию, лучше проектировать двухтрубную систему.
Обратите внимание: для многоэтажек с гравитационной циркуляцией тепла, больше подходит система однотрубная.
Вариант с подачей и обраткой (двухтрубный) применяется только когда предусмотрено принудительное движение теплоносителя, обеспечиваемое насосом.
Примечание: чтобы в двухтрубной системе с гравитационным движением теплоносителя создать нормальное давление, приходится увеличивать расстояние от теплообменника до нижних отопительных приборов. Как минимум оно должно составлять 3 м.
Рекомендуем прочесть: автономное отопление многоквартирных домов.
Особенности отопления высотных зданий
Высотными называют здания, имеющие свыше 25 этажей. Такая этажность вызывает определённые трудности как в подаче воды наверх, так и в обустройстве системы отопления.
Чтобы это вообще было возможно, такие здания зонируют на секции определённой высоты, между которыми располагаются технические этажи, как показано на фото.
Читайте такжеВодоснабжение многоквартирного дома
Такое количество технических этажей требуется для того, чтобы располагать оборудование, обеспечивающее работу инженерных коммуникаций – в том числе и отопления.
В высотных зданиях зона обслуживания не может превышать определённую высоту.
Параметры технических этажей определяются, исходя из значения гидростатического давления теплоносителя в отопительных приборах нижнего уровня. Их высота должна соответствовать габаритам размещаемого в них оборудования: воздуховодов, котлов, насосов, теплообменников.
Если гидростатическое давление в отопительных приборах варьируется в пределах 0,6-1,0 Мпа, высота зон обслуживания обычно не превышает 55 метров (17-18 этажей).
В каждой из них обустроена своя система отопления, подключаемая к наружному теплопроводу, но изолированная от других систем, есть свой теплообменник, расширительный бак, подпиточный и циркуляционный насос.
В высотных зданиях обычно оборудуются индивидуальные отопительные пункты (ИТП), которые располагают в подвальных этажах, где находится основное насосное оборудование и теплообменники. Почти всегда они рассчитаны на максимальное давление в 1,6 Мпа, при котором гидравлически изолированная система имеет предел 160 метров.
В здании с такой высотой устраивают или две зоны по 80 м, или три по 55-50 м – каждую со своим контуром. Причём, водо-водяное отопление может быть только в двух первых зонах — в третьей и выше (если этажей больше) проектируется пароводяное или комбинированное.
На заметку: пар вместо воды используется потому, что он не даёт большого гидростатического давления.
Его подают на технический этаж, предшествующий верхней зоне, на котором оборудован свой ИТП с полным набором оборудования – в том числе, и регулирующего. В зданиях, высота которых превышает 250 м, могут прибегать к устройству электро-водяного отопления.
Системы отопления высотных зданий нередко разделяются по фасадам (сторонам горизонта), и в каждом отделе имеется своя автоматизированная система, регулирующая температуру теплоносителя.
Вернуться к оглавлению
Опрессовка системы
Нельзя ввести систему отопления в эксплуатацию, не произведя её опрессовку – проверку на прочность трубопроводов и узлов их присоединения к оборудованию, производимую гидравлическим или пневматическим способом.
Кроме испытаний, которые проводятся перед сдачей здания в эксплуатацию, опрессовка осуществляется:
- Перед наступлением каждого отопительного сезона. Цель – выявить ослабленные или разгерметизированные участки, продавить трубы с целью освобождения от шлама, снижающего проходимость.
- После ремонта, в процессе которого менялись участки трубопровода, арматура, прокладки.
- Послемонтажную опрессовку проводят дважды: сначала выявляют наличие негерметичных соединений, а второй раз — чтобы убедиться в работоспособности системы.
Такое обслуживание помогает постоянно поддерживать контур в рабочем состоянии, что обеспечивает обогрев здания зимой.
Последовательность
Действия по испытанию греющих трубопроводов производятся только вне отопительного сезона, при полном удалении из системы теплоносителя. Так как при опрессовке задействуются повышенные нагрузки, приходится следить за давлением по приборам.
Порядок действий может варьироваться в зависимости от состояния отопительных контуров.
Принимается во внимание:
- материал труб и толщина стенок;
- характеристики арматуры;
- количество этажей, обслуживаемых системой;
- вариант разводки подающего трубопровода.
Процесс состоит из нескольких этапов:
- Подготовки.
- Воздействия на контур водой или сжатым воздухом под давлением, вполовину превышающим РД (рабочее давление).
- Занесения данных в учётный журнал и составления акта.
- Предпусковой промывки.
При выявлении проблем производятся ремонтные работы, после чего контур должен подвергнуться испытанию ещё раз.
После окончания проверки давление не снижают ещё 30 минут, в течение которых становится понятно, есть ли утечки.
Видео: опрессовка системы отопления
<center></center>Вернуться к оглавлению
Заключение
Проверка работоспособности систем отопления в многоквартирных домах осуществляется организацией, оказывающей населению подобные услуги либо работники ЖКУ. В зданиях производственного или административного назначения этим занимаются внутренние технические службы, работники которых должны иметь соответствующую аттестацию и специальное оборудование.
Используемые источники:
- https://santech-info.ru/otoplenie/tipovye-sxemy-sistem-otopleniya.html
- https://strojdvor.ru/otoplenie/otoplenie-v-dome/osobennosti-sistem-otopleniya-mnogoetazhnogo-doma-obzor-sxem-truboprovodov-parametrov-teplonositelya-avtonomnogo-i-centralizovannogo-teplosnabzheniya/
- https://sistema-otopleniya.ru/truby-dlja-otoplenija/odnotrubnaja-sistema-otoplenija-mnogojetazhnogo.html
- https://oventilyacii.ru/otoplenie/razvodka-shemy-sistemy-otopleniya-v-mnogokvartirnom-dome.html
- https://proekt-sam.ru/proektsistem/dvuhtrubnaya-sistema-otopleniya.html
