Система дренажа воды на участке: устройство поверхностного и глубинного вариантов

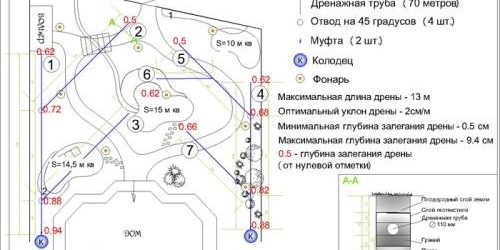

По данным самостоятельного расчета можно нарисовать вот такую схему

Главное — схема

Даже израсходовав много труб и перекопав огромное количество кубометров грунта, можно не добиться желаемого результата, если не соблюден принцип правильного уклона дренажной системы. Хорошо, если есть топографическая карта участка, снабженная высотными отметками, но в случае ее отсутствия направление стекающей дождевой воды укажет, куда следует направлять сточную воду. В любом случае, перед тем, как брать в руки лопату, необходима схема дренажной системы, которую вполне под силу нарисовать самостоятельно.

Дренажные трубы следует располагать по периметру всего участка. Придется решить две основные задачи:

1. рассчитать глубину их залегания;
2. нанести на план участка, а затем и на саму его территорию, линии прохода труб (трассы).

Профессиональная схема дренажной трассы

Расчет глубины залегания труб

Расчет дренажной системы и глубины залегания труб основан на двух основных параметрах:

• глубина промерзания в зимний период;
• глубина фундамента защищаемого строения.

Расчет по глубине промерзания

Соблюдение расчета по промерзанию очень важно: трубы должны быть расположены ниже уровня промерзания грунта. Если весной, во время паводка, система дренажа не сможет удалять с участка талые воды из-за того, что она будет наполнена льдом, то все усилия и средства, потраченные на ее сооружение, будут совершенно напрасными. Этот момент в году – самый важный, именно для него в основном и делается система водоотвода.

Таять лед в трубах, находящихся в промерзшем грунте будет медленно, за это время паводок затопит и подвал, и полы, и произведет разрушительные действия на приусадебном участке.

Совет от профессионала:

Глубина промерзания различается в разных местностях и климатических поясах. Зависит она и от типа грунта, чем он более пористый, тем меньший слой промерзнет при той же температуре.

Изолинии глубины промерзания грунта для разных регионов России

Также есть зависимость глубины промерзания и от средней высоты снежного покрова. Снег – неплохой теплоизолятор. Под ним земля промерзает на меньшую глубину.

При этом для получения от глубины промерзания грунта конкретного региона необходимо отнять:

• 300 мм – для труб диаметром до 500мм;
• 500 мм – для труб большего диаметра.

Полученное значение является минимальным, то есть мы рассчитываем минимамальное расстояние труб до поверхности.

Пример расчета:

1. Глубина промерзания грунта для Москвы составляет 1400 мм.
2. Тогда от этого значения при размещении дренажной трубы диаметром 200мм необходимо отнять 300 мм.
3. Несложные вычислению дают нам минимальную глубину заложения – 1100 мм.

Более наглядно пример представлен на рисунке ниже.

Размещение 200-милиметровой трубы для города Москвы

Расчет по глубине фундамента

Здесь все очень просто. К глубине фундамента добавляются еще полметра, и получается глубина заложения дренажа. В этом случае поднявшиеся во время паводка грунтовые воды будут «перехвачены» дренажной системой, и не достигнут фундамента.

Дренажную трубу располагают на полметра ниже глубины фундамента

При этом нужно учитывать, что в то время, в которое ведутся строительные работы, весеннее, летнее и раннее осеннее, уровень почвенных вод значительно ниже, чем весной, поэтому сухость грунта не должна вводить в заблуждение тех, кто принимает решение о том, какая глубина дренажа будет достаточной.

В среднем по Средней Полосе России глубина промерзания грунта составляет до полутора метров. С учетом снежного покрова, характерного для этой местности она снижается до 115 см. Тепловыделения от строения можно не учитывать в том случае, если рассчитывается глубина дренажа дачного участка, зимой дом не отапливается и люди в нем не живут.

Совет от профессионала:

Таким образом, расчет по глубине фундамента осуществляется так: если фундамент имеет метровую глубину, то глубина траншеи составит полтора метра.

Теперь из двух расчетных величин выбирается наибольшая.

Защита дома от подтопления

Главным объектом, который следует беречь от затопления на дачном участке, является дом. Для того чтобы в него не поступала вода, необходимо последовательно выполнить несколько видов работ:

1. По всему периметру дома выкопать траншею шириной в полметра и расчетной глубины. При этом она должна иметь уклон по 2 сантиметра на каждый метр длины. Самая низкая часть траншеи должна упираться в железобетонный колодец. Расстояние канав до стен – от трех до пяти метров.
2. Насыпать на дно траншеи щебень слоем в полметра. При его заготовке не следует покупать излишнего количества, поэтом кубатуру нужно предварительно рассчитать по простой формуле:

V=L x H x W, где:

• V – требуемый объем щебня, куб. м;
• L – Длина траншей, м;
• H – Высота слоя, обычно равна 0,5м;
• W – Ширина траншеи, обычно тоже 0,5м.

Размещение труб в щебне

1. Уложить трубы.
2. В том месте, где труба упрется в бетонное кольцо, следует проделать с помощью перфоратора отверстие чуть больше ее диаметра.

Дренажная система участка практически готова, ее остается окончательно «собрать», пролить для пробы и можно закапывать.

Похожие статьи<index>

Хорошо строить дом на пригорочке, где под плодородным слоем почвы лежит сухой песчаный грунт. А если достался земельный участок в низинке, гдепод слоем растительного грунта лежит влажная глина или суглинок? Как не допустить подмытия и проседания фундамента дома, предотвратить отсыревание и подтопление подвала? Что делать с не сходящими подолгу лужами, как заставить расти плодовые и декоративные деревья, вырастить и сохранить урожай на грядках, устроить зелёный газон на переувлажнённой почве?Конечно, существуют специальные методы строительства и агротехники на влажных почвах, но они малоэффективны, если не проведены работы по осушению земельного участка. Поговорим о дренаже. Что он даёт, какой бывает, расчет глубина дренажа и его устройство.

Содержание

Нужен ли вам дренаж ↑

Дренаж, как и всякое техническое сооружение, стоит денег. И цена качественной системы водоотведения может составить до 5% от стоимости строительства дома и благоустройства участка. Стоит ли тратить такие деньги? Ответ зависит от ваших приоритетов и конкретных условий участка.

Дренаж служит для оптимизации влажности почвы и грунта на земельном участке

Обратимся к опыту европейских коллег. Климатические особенности и характер грунтов северных и центральных регионов Германии довольно схожи с условиями Центральной полосы России. Равнины, расположенные невысоко над уровнем моря, относительно большое количество осадков, широко распространены глины и суглинки. Предусмотрительные немцы устраивают дренирование повсеместно, даже, если, на первый взгляд, особой необходимости в этом нет. В результате получают гарантированно сухой подвал и уверенность в том, что фундамент без каких-либо смещений прослужит максимальный срок, который способна обеспечить его конструкция. Практичные потомки тевтонов справедливо полагают, что экономия на надёжности основания здания может обойтись себе дороже. Предпочитают один раз и надолго вложиться в комфорт жилища. Вопрос «а нужен ли дренаж», как правило, не стоит.

Желаете иметь гарантированно сухой подвал — не забудьте про дренаж

Для отечественного застройщика дренажные системы пока, скорее, экзотика, чем осознанная необходимость. Причиной тому не только низкий, по сравнению с экономически развитыми странами, уровень доходов. Мы до сих пор руководствуемся принципами хрущёвских времён в проектировании и строительстве: «сейчас сэкономим, а там авось…». Что ж, расстановка приоритетов — личное дело каждого.

Конечно, водоотведение — не самая актуальная задача в местности с низким уровнем осадков. Нет в нём особойнужды на сухих песчаных грунтах. Даже на сыром участке с проблемными грунтами и высоким УГВ можно прожить без дренажа: не строить цокольный этаж, возвести лёгкий каркасный дом на свайном фундаменте. Спланировать уклон рельефа участка, отведя по возможности ливневые и талые воды за его пределы. Нет особого смысла в устройстве дренажа при строительстве недорогой дачи из лёгких конструкций. Но чем «капитальнее» и дороже дом, чем выше требования к качеству благоустройства, тем выше потребность в дренаже.

Дренаж на этом участке точно нужен

Тип дренажа в зависимости от глубины его расположения ↑

В зависимости от заглубления различают три типа дренирования грунта:

Открытый ↑

Открытый дренаж представляет собой канавы для водоотведения. Открытый дренаж дёшев, но из-за низкого профиля пригоден только для отведения дождевой, талой и ливневой (с крыши) воды с поверхности грунта. Глубина открытого дренажа — 5-20 см, при большей высоте профиля неукреплённый грунт будет обрушиваться, а лотки будет сложно очищать. Стенки открытых траншей приходится постоянно восстанавливать либо укреплять, чтобы они не осыпались. Можно использовать удобные и эстетичные, но недешёвые бетонные либо керамические лотки, а в местах пересечения с дорожками и мощением закрыть их решётками.Открытый дренаж несложно поддерживать в работоспособном состоянии.

U-образные лотки, закрытые сверху решётками — наилучший вариант для водоотведения с поверхности мощения и не только. Прочны, долговечны, обходятся довольно дорого

Засыпной ↑

Засыпной дренаж представляет собой усовершенствованный вариант открытого. Траншеи засыпают хорошо пропускающим воду материалом. Как правило, используют щебень, гравий, бут, битый кирпич.Засыпка избавляет участок от неудобных для передвижения и не всегда эстетичных открытых траншей. Также подобное решение даёт возможность увеличить высоту профиля траншеи,глубина заложениязасыпного дренажа — от 20 до 60 см. Это даёт возможность собирать не только дождевую воду с поверхности, но и удалять из верхнего слоя почвы излишнюю влагу, накопившуюся после таяния снега, сильных ливней, из-за высокого УГВ. Чтобы засыпка не забивалась частицами грунта, пористый материал ограничивают геотекстилем. Сверху можно устроить газон, уложить дёрн. Нельзя присыпать траншею глиной, суглинком. При относительно низкой стоимости засыпной дренаж имеет существенный недостаток: невысокая пропускная способность водного потока не позволяет в полной мере справляться с сильными ливнями. Также дрены невозможно обслужить, не вскрыв их.

Процесс устройства засыпного дренажа, призванного снизить влажность почвы в саду. Расположение дрен учитывает рельеф участка

Закрытый ↑

Закрытый дренаж представляет собой систему уложенных в грунт перфорированных труб, размещённых в слое водопроницаемой засыпки, ограниченной геотекстилем.Глубина заложения дренажа закрытого типа технически не ограничена, он отлично собирает влагу из нижних слоёв почвы и грунта. Дождевая вода с поверхности поступает в подземные дрены через вертикальные колодцы, которые должны иметь защиту от проникновения внутрь грязи и мусора. Почвенная влага проникает в трубы через перфорацию, сначала впитываясь из почвы в засыпку. Закрытый дренаж — наиболее эффективный и универсальный тип водоотведения и осушения.Он практически не заметен на поверхности, не мешает благоустройству, эстетичен. Правильно спроектированная и построенная закрытая система нуждается в необременительном уходе, периодически (рекомендуется весной и осенью) удаляют мусор из колодцев и при необходимости струёй воды промывают трубы. Недостаток у закрытой системы лишь один — высокая стоимость.

Закрытый дренаж в процессе монтажа

На какой глубине делать дренаж ↑

Ответ на вопрос, на какой глубине делать дренаж, целиком и полностью зависит от назначения системы.

• Для сбора дождевой воды с дорожек и газона нет смысла закапываться глубоко, мелких (10-15 см) поверхностных траншей и лотков для этой цели достаточно.
• Если нужно осушить верхний слой почвы для лучшего роста травянистых растений и кустов, следует использовать засыпной или закрытый вариант, глубина дренажа составит 40-60 см.
• Когда целью является обеспечение нормального роста плодовых деревьев на изначально слишком влажном участке, дренаж закладывают таким образом, чтобы была отведена излишняя влага от основной части корневой системы. Для карликовых пород достаточно заглубить дрены на 0,6-1,2 м, конкретное значение зависит от особенностей сорта деревьев и применяемой агротехники.
• Защита фундамента и цокольного этажа от влаги предполагает применение только закрытой дренажной системы. Глубина дренажа определяется заглублением фундамента. Как правило, для ленточного фундамента перфорированные трубы должны располагатьсянемного (на 30-50 см) ниже подошвы фундамента.

Пристенный дренаж нужно заглублять ниже подошвы фундамента на 30- 50 см

Если проложить трубы выше, в нижнюю часть бетонной конструкции проникнет влага. Разместить заметно ниже подошвы — при определённых условиях можно спровоцировать подмытие фундамента. В отдельных случаях с учётом специфики грунтов и конструкции фундамента могут быть приняты и иные решения, но это тема для отдельного разговора.

Глубина заложения дренажа определяется его назначением

Закрытый дренаж, расположеный ниже глубины промерзания грунта (ГПГ), будет функционировать круглогодично. Если в закрытую систему, заглублённую ниже ГПГ также отводится талая вода, она будет уходить уже с ранней весны. В случае, когда трубы закопаны выше ГПГ, придётся ждать, пока грунт не отмерзнет полностью, мириться с лужами в марте-апреле.

Важно также обеспечить равномерный уклон дренажа в сторону стока. Рекомендуемые величины: 2 см на 1 м.п. для глинистых грунтов и 3 см на 1 м.п. для песчаных.

Особенности устройства дренажа для защиты фундамента здания ↑

Мы выяснили, на какую глубину копать дренаж вокруг дома: ниже подошвы фундамента на 30-50 см. Расскажем вкратце о некоторых особенностях подземного водоотведения. Наиболее распространены два основных типа дренажа вокруг здания:

Кольцевой дренаж ↑

Кольцевая система проще и, соответственно, обходится дешевле. На расстоянии 1,5-3 м от фундамента по периметру здания в слое водопропускающей засыпки прокладывают гибкую дренажную трубу. Располагают её свободно, кольцом, не сильно заботясь о соблюдении равных расстояний от строительных конструкций. Так как резких поворотов кольцо не имеет, промежуточные колодцы не нужны. Рекомендуемая глубина дренажа  кольцевого типа — на 0,5 м ниже основания фундамента. Кольцевая система имеет ограниченную эффективность и рекомендуется для зданий без подвалов, строящихся на глинистых и суглинистых грунтах.

Имеет смысл уложить гибкую трубу кольцевого дренажа ещё до начала возведения фундамента

Пристенный дренаж ↑

Пристенный дренаж обеспечивает оптимальное удаление излишней влаги из зоны залегания фундамента и при правильном устройстве обеспечит сухость в подвале, длительный срок его службы. Обойдётся пристенная система дороже кольцевой из-за более сложного монтажа и необходимости в недешёвых колодцах.

Дренажные колодцы предотвращают засорение труб, служат для их обслуживания, играют роль распределительных коллекторов

Дрены представляют собой перфорированные трубы (удобнее использовать жёсткие, но можно и гибкие) в слое засыпки, ограниченной геотекстилем. Следует соблюдать одинаковое (0,5-1 м) расстояние от края фундамента и рекомендуемый уклон дренажа в сторону стока (2-3 см на 1 м.п.).Минимально допустимый уклон для закрытого дренажа: для трубы 150 мм — 8 мм на 1 м.п.; для 200 мм — 7 мм на 1 м.п. Рекомендуемая глубина заложения дренажа— в наиболее высокой точке на 30 см ниже подошвы фундамента, далее вниз по уклону. На каждом повороте и через 20 м на прямых участках для обслуживания устанавливается колодец. Глубина дренажного колодца  соответствует заглублению дрены, его низ располагается на 10-15 см ниже перфорированной трубы.

Схема пристенного дренажа

Комбинирование различных типов дренажа ↑

Для выполнения различных задач на участке может располагаться несколько типов водоотведения: мелкозаглублённый поверхностный и глубокий пристенный дренаж, а также ливнесток с крыши, заведенный под землю. В зависимости от конкретных условий участка можно и даже нужно комбинировать различные типы водоотведения, объединяя их в общую систему. Возможно, рациональным вариантом будет свести все потоки воды в один общий сток, если рельеф участка не диктует иное решение. Однако объединение водостоков в общий коллектор не должно снизить эффективность дренажа. Так, не стоит объединять пристенный или кольцевой дренаж в пределах контура здания с иными системами. Нередко застройщики опускают «ливнёвку» с крыши в дрены, чтобы сэкономить на трубах. Мы считаем такое решение крайне неудачным: дрены, предназначенные для удаления излишков влаги из грунта, после дождя наполняются ливневой водой с крыши, не успевая отвести влагу из почвы. Это не только не способствует осушению фундамента, но и может ухудшить условия его эксплуатации. Оптимальным решением является раздельная прокладка дренажа в перфорированной трубе и «ливнёвки» в герметичной сплошной.Объединять их следует ближе к месту сброса, вдали от дома. Если подземная ливневая канализация не подходит по финансовым параметрам, лучше организовать ливнесток поверхностным образом, по лоткам или траншеям.

Дренаж и ливневую канализацию рекомендуется прокладывать раздельно

Куда отводить воду из дренажной системы ↑

Одна из важных, а порой и трудноразрешимых задач при устройстве водоотведения — куда сбрасывать воду из дренажной системы. Наличие центрального ливнестока по улице, к которому можно подключиться — большая редкость и не всегда доступно даже жителям престижных посёлков. Хорошо, если особенности рельефа позволяют сбросить воду в рядом расположенную канаву, вывести на склон, в водоём. Если отвод за пределы участка невозможен, УГВ невысок, а грунт водопроницаем, можно устроить поглощающий колодец. Если же участок влажный и расположен в низине, а грунтовые воды находятсяблизко к поверхности, отвести воду просто некуда. Можно попытаться выкопать пруд, вынутым грунтом подняв уровень земли. Но не факт, что это оправдает себя и стоит десять раз подумать, прежде чем затевать строительство на проблемном участке, который нельзя осушить.

Подземный коллектор — один из вариантов отведения воды из дренажной системы

Мы лишь в общих чертах рассказали о водоотведении. Если вы решите делать дренаж на собственном участке, рекомендуем начать с проекта. Его можно попытаться сделать самостоятельно, глубже изучив тему. Но надёжнее, особенно при сложной системе, обратиться к специалистам.

Устройство дренажа начинайте с проекта

Видео: правила проведения дренажных работ ↑

</index>

Глубина дренажа. Дренажная система уберегает фундамент здания от влаги на поверхности почвы, либо избытка подземных вод. Дренаж представляет собой каналы, системы труб, коллекторы, скважины. Глубина дренажа зависит от многих факторов, в том числе от уровня протекания вод под землей, от дождливого климата.

Общие сведения

Морозы негативно влияют на грунт, сдвигают его с места, выталкивая фрагменты фундамента наружу. Подвижки почвы происходят от того, что верхний грунтовый слой, пропитанный влагой от обилия осадков, промерзает. Дренажная система отводит по специальным каналам от фундамента избыточную влагу.

Имея низкий уровень подземных вод, грунт впитывает влагу во время дождливых осенних дней, весной во время паводка. При наличии гидроизоляционной системы фундамент не защищен от увлажнения. Стены подвальных помещений со временем обрастают плесенью, грибком. Мо В результате морозного пучения зимой происходят подвижки грунта и выталкивание частей фундамента на поверхность. Этому способствует промерзание насыщенного влагой верхнего слоя земли. Своевременный отвод влаги с помощью дренажной системы устраняет основную причину — избыточное увлажнение прилегающей к конструкции почвы. Лед, образованный этой влагой, растет в объемах и прорывает бетонное покрытие, способствуя образованию трещин, расколов.

Особенности укладки дренажной системы

Обилие влаги в почве несет разрушительное действие несущих свойств грунта, почвы размываются, становятся рыхлыми, подвижными. Этот процесс грозит обвалом всего дома.

Участки, имеющие торфяную, глинистую, илистую почву, должны быть оснащены дренажом, каким бы не был уровень грунтовых вод. Укладка дренажной системы позволит увеличить срок эксплуатации фундаменты, сохранит подвальные помещения от промерзания и плесени.

Схема фундаментального дренажа

Схему прокладки дренажа можно начертить своими руками. Она нужна для правильной работы системы, чтобы соблюсти необходимый наклон дренажа. Если нет топографической карты участка, с отмеченными на ней высотами, то направление сточных вод можно определить по тому, куда стекают дождевые осадки.

Трубы, обеспечивающие работу дренажа, укладывают вдоль всего дома. Чтобы правильно проложить каналы, нужно точно рассчитать глубину прокладывания труб, отметить линии укладки дренажной трассы на схеме, затем прямо на земле.

Как определить, на какую глубину проложить трубы

Глубина дренажа зависит от глубины фундамента дома, а также от глубины промерзания грунта зимой.

Важно учесть глубину промерзания почвы, потому что трубы прокладывают ниже этого уровня. Если трубы сами покроются льдом, они будут не способны удалять влагу с участка во время паводка, вода зальется в подвалы, дома, значит, средства, ушедшие на постройку дренажной системы, будут потрачены впустую.

Важно! Вычислить глубину промерзания грунта помогут знания особенностей климатических поясов, состава грунта на участке. Чем выше рыхлость почвы, тем меньше она промерзнет.

Уровень промерзания зависит от слоя снега в зимний период. Снег хорошо сохраняет тепло, земля под толстым слоем промерзнет меньше.

Существует правило, по которому рассчитывают наименьшее удаление труб до верхнего слоя грунта. Если для прокладки дренажа используют трубы размером не более пятьсот миллиметров, то от значения глубины промерзания в определенной местности отнимают триста миллиметров. Если прокладывают трубы с большим сечением, то вычитают пятьсот миллиметров. Например, в Москве уровень промерзания равен тысяче четыреста миллиметрам. Необходимо вычислить уровень укладки труб с диаметром в двести миллиметров. Для этого из 1400 вычитаем 300, получится, что минимальная глубина закладки труб равна тысяча сто миллиметров.

Зависимость уровня залегания труб и глубины фундамента

Расчет прост, к значению глубины фундамента прибавляют 0.5 м, на получившемся расстоянии необходимо прокладывать дренаж. Если уровень грунтовых вод во время подтопления поднимется, то они попадут в дренажные трубы, не задев фундамент. Как правило, монтажные работы проводятся в сухое время года, когда уровень воды низкий, это не должно вносить сомнения в расчеты глубины залегания труб. Среднее значение промерзания в Центральной части России равно полутора метрам, учитывая средний слой выпадающего снега, глубина промерзания уменьшается до ста пятнадцати метров.

Справка! Чтобы правильно рассчитать глубину по фундаменту, надо увеличить глубину основания дома на полметра.

Далее из получившихся значений, надо использовать наибольшее.

Типы систем дренажа

Различают два типа систем осушения: поверхностный вид и подземный вид, которые отличаются глубиной закладывания труб.

Поверхностная дренажная система

Данный вид дренажа подходит, если грунтовые воды протекают глубоко, почвы вокруг дома обладают низкой влагопроницаемостью. Трубы прокладывают в открытые траншеи не глубже одного метра, либо закрытые, которые сверху прикрывают решеткой. Дренаж может представлять собой земляные желоба, образующие единую линейную систему, которая способна собрать избыток воды после ливневых дождей. Собранная вода может направляться в канализационные трубы либо за территорию участка. Также поверхностный дренаж может состоять из отдельных колодцев открытого, закрытого типов, предназначенных для сбора воды. Колодцы располагают в низинах около подвальных помещений, около подпорных стенок и коммуникаций.

Дренаж подземного типа

Подземная система дренажа имеет сложное строение, предназначен для отведения вод от фундамента, если УГВ высокий, почва на участке глинистая, дома расположены в низинах, около водоемов.

Дренаж частного дома может иметь одну из следующих разновидностей:

• 1.Вертикальная система представляет колодцы, скважины высотой до пятидесяти  метров. При заполнении воду выкачивают с помощью насоса, либо вода уходит в слой почвы, расположенный ниже и имеющий хорошие водопоглощающие свойства.
• 2.Горизонтальная система представляет собой канавы, с проложенным на дно дренажным материалом, трубы с перфорацией, имеющих небольшой уклон. Система собирает воду в специальные колодцы.
• 3.Комбинированная система сочетает вышеописанные два вида.

Формы конструкции подземной системы

Подземный дренаж может иметь разную конструкцию:

• 1.Кольцевое строение. Дрены замыкаются в кольцо вокруг здания. Такую конструкцию применяют, чтобы снизить высоту подземных вод, чтобы они не подтопили подвалы строений. Трубы с перфорацией прокладывают ниже слоя промерзания почвы и глубины фундамента, расстояние от стен здания равно пяти – восьми метрам. Кольцевая подземная коммуникация подходит на участках с песчаным грунтом, на участках с уклоном, если грунтовые воды протекают выше основания фундамента.
• 2.Пристенное строение. Если грунтовые воды располагаются на полметра от основания и ближе, на участке преимущественно почва из глины, велика вероятность затопления верховодкой. Трубы дренажной системы заглубляют под фундаментом вокруг здания под двухградусным уклоном. Коллекторы собирают воды, которые сами стекают, иногда применяют сбор воды с помощью насоса. Собранной водой можно поливать, либо ее дальше сливают в канализацию.
• 3.Пластовое строение. Монтаж дренажной системы считается одним из сложных. Система осушает почвы от вод, протекающих между пластами с водоупорными породами, способствует подпору подземных вод, когда другие способы прокладки дренажа не справляются со своей задачей. Под подошвой фундамента создают водоем, заполненный дренажными материалами такими, как гравий, щебень или камень. Искусственный водоем уходит в глубину не меньше, чем на тридцать сантиметров.

Части конструкций подземного дренажа подлежат совмещению и хорошо комбинируются между собой.

Материалы, из которых изготавливают дрены

Для дренажной системы подходят гофротрубы с перфорированной поверхностью, покрытые геотканью либо кокосовым волокном для фильтрации. Трубы обладают хорошей гибкостью, легко соединяются друг с другом.

Важно! Приобретая специальные трубы для дренажа, их не надо больше покрывать геотканью во время монтажа, что упрощает работу.

Геоткань защищает трубы от замерзания. Кроме ткани, трубы вокруг обложены пенопластом для впитывания воды, траншеи не надо прокладывать предварительно дренирующим материалом. Для прокладки дренажа необходимо выкопать канавы, уложить приобретенные трубы и вывести их в коллекторы либо колодцы.

Отвод грунтовой и ливневой воды от фундамента существенно увеличит срок службы и капитального здания, и дачной постройки. Несложная в устройстве дренажная система убережет подземные бетонные конструкции от постепенного размывания, а подвалы от обводнения. А ведь крайне важно предотвратить разрушение именно основы строения, правда?

Грамотно составленная схема дренажа вокруг дома поможет соорудить эффективно действующую систему сбора и отвода природной воды. Мы предлагаем вам ознакомиться с тщательно подобранной и проверенной информацией, опирающейся на нормативные документы и реальный опыт строителей малоэтажных объектов.

Мы обстоятельно расскажем о видах дренажных систем, особенностях их устройства, специфике эксплуатации. Приведем доводы в пользу выбора определенного типа дренажа. Предложенные вашему вниманию полезные сведения дополнены фото, схемами и видео-инструкциями.

Виды дренажных сооружений для осушения участков

Проектируя дренажную систему, в первую очередь определяют цели, которых планируется достичь. Они могут заключаться в осушении всего участка, в защите фундамента и подвала дома от избытка влаги.

Из существующих систем дренажа можно выделить два основных типа — открытый и глубинный (закрытый). Первый может использоваться для нужд сельского хозяйства, для водоотведения с возделанных территорий. Закрытый дренаж применяется для отвода вод на дачных и коттеджных участках, для защиты строений от негативного воздействия высокого УГВ.

Организация дренажной системы необходима при высоком зеркале грунтовой воды, что особенно проявляется в паводковый период. Дренаж защитить от агрессии подземной воды бетонный фундамент и снизит гидравлическую нагрузку

Используют также комбинированные дренажные системы. Их зачастую дополняют ливневыми канализационными ветками, предназначенными для утилизации атмосферной воды. При условии их грамотной проектировки они позволяют значительно сэкономить на строительстве каждой системы в отдельности.

Галерея изображенийДренажная система, предназначенная для отвода избытка грунтовой воды, отлично работает в паре с ливневкой, работа которой заключается в сборе и отводе атмосферных осадков (+)

Планирование схемы водоотведения лучше всего проводить еще на стадии проектирования дома. Это позволит связать работу водосточной системы и поместить дождеприемник под водостоками до устройства отмостки.

Открытый дренаж считается наиболее простым и не требует составления схемы. Он представляет собой траншеи шириной 0,5 м и глубиной 0,6—0,7 м. Стороны траншеи располагают под углом 30°. Они опоясывают территорию по периметру и направляют сточные воды в канаву или котлован, в ливневую канализацию.

Территории с уклоном в сторону улицы проще поддаются осушению. Для этого перед домом, поперек склона вырывают водосточную канаву, которая будет задерживать воду с сада. Затем роют канаву, она будет направлять стоки в сторону улицы, в кювет.

Если участок имеет наклон в противоположную от дороги сторону, то поперечную водосточную канаву роют перед фасадом забора и еще одну продольную делают до конца участка.

Недостатком такого дренажа является его низкая эстетичность и необходимость регулярной очистки желобов от ила и грязи, которые периодически скапливается в них. Такой вид дренажа не рекомендуется устраивать под дорожным покрытием, так как он приводит к проседанию грунта и деформации полотна

Протяженность линий для стока воды, количество колодцев и пескосборников зависит от площади участка, его рельефа, интенсивности осадков в конкретной местности.

Водоотводные канавы можно укрепить от размывания с помощью железобетонных плит, каменного мощения, одерновки с щебневанием дна

Если участок считается более-менее ровным, а уровень его заболоченности не слишком высок, то можно обойтись устройством самой простой дренажной системы.

Вдоль фундамента ограды, в самом низком месте участка, роют канаву шириной 0,5 м, длиной 2—3 м и глубиной от 1 м. Такой водоотвод хоть и защитит от высокого УГВ, и отлично справиться с атмосферными осадками.

Чтобы края канавы не обваливались, ее заполняют щебнем, битым стеклом и кирпичом. Заполнив ее, копают следующую, ее также заполняют и плотно утрамбовывают. Вынутый грунт используют для подсыпки низинных мест на территории

Со временем эта простейшая дренажная система может потерять работоспособность из-за постепенного заиливания. Чтобы этого не случилось, ее можно защитить геополотном. Его укладывают на грунт, после засыпки канавы внахлест закрывают им дренажный слой. Сверху, чтобы скрыть канаву, ее присыпают слоем плодородной почвы.

#2: Сооружение эффективной ливневки

Ливневая канализация необходима для аккумуляции и вывода с участка воды, выпадающей в формате атмосферных осадков. Ее оснащают точечными и линейными водосборными устройствами.

Галерея изображенийДождеприемник представляет собой емкость для сбора воды, оснащенную отводами для подсоединения труб линейной дренажной системы. Устройства изготавливают из прочного пластика или чугуна (+)

Элементами ливневой системы с точечными водосборниками являются также сливные водоотводы, трапы, заслонки. Некоторые производители предусматривают возможность соединения дождеприемников с кровельными водостоками, а также с системами подземного водоотведения.

Кроме того, готовые производственные модели предусматривают наличие пескоуловителей и мусоросборников, упрощающих обслуживание системы.

Устройство с установленной декоративной решеткой должно быть расположено ниже на 3—5 мм, чем уровень дорожки, грунта

Это система из водоотводящих желобов, изготовленных из пластика или бетона, которые устанавливаются на участке в тех местах, в которых скопление воды наиболее вероятно, но крайне нежелательно.

Для водосборного колодца выбирают самое отдаленное место от дома, колодца, погреба. Если поблизости есть природный или искусственный водоем, то отвод воды можно организовать в него

Проектируя схему ливневки с линейными водоприемниками, первым делом планируют размещение водосборного или коллекторного колодца. Далее определяют место устройства поворотных и ревизионных колодцев. Их расстановка будет зависеть от размещения дождеприемников-желобов и закрытых канализационных веток.

Чтобы вода с улицы не попадала во двор, желоба устанавливают вдоль линии ворот, ведущих во двор, гаражных ворот, а также в области калитки. При выборе элементов системы, которые будут устанавливаться на проезжей части, учитывают будущую нагрузку на них.

Чтобы влага не попадала внутрь здания, уклон покрытия в гараже делают в сторону водоприемной решетки. Так вода, при мойке машины или оттаивании снега на транспортном средстве, будет стекать в желоб.

Дренажные лотки необходимо установить на крыльце, вокруг бассейна. Их также устанавливают вдоль отмосток, садовых дорожек, выложенных из облицовочного материала площадок

Для придания ливневке аккуратного вида используют специальные лотки из полимербетона, пластика, которые закрываются металлическими или пластиковыми решетками. При входе в дом используют специальный поддон для очистки обуви.

Решетку для желоба, установленного около бассейна, выбирают пластиковую, белого цвета, чтобы в жаркий летний день избежать ожогов.

При интенсивной эксплуатации дренажные лотки монтируют на бетонное основание. Чем выше класс нагрузки на проезжую часть, тем большей толщины должна быть бетонная подошва (+)

Желоба и точки приема воды соединяются с дренажным резервуаром канализационными трубами. В местах соединения желобов и труб предусматривают ревизионные колодцы. Они предназначены для облегчения доступа в систему и ее очистки от возможного засорения.

Ревизионные колодцы изготавливают преимущественно из пластика. Для того чтобы получить необходимую глубину, их конструкция предусматривает возможность наращивания при помощи специальных элементов-удлинителей.

Размещение, уклон и протяженность труб ливневой канализации — все эти характеристики очень индивидуальны и зависят от многих условий на участке

Широкий ассортимент элементов системы позволяет наиболее рационально спроектировать схему дренажа вокруг дома, которая будет оптимальной с технической и финансовой точки зрения.

Основными элементами линейного дренажа являются желоба, изготовленные из бетона, полимер-бетона, пластика, точечные приемники, пескоуловители, решетки (+)

#3: Строительство закрытых дренажных вариантов

Подземный, закрытый дренаж применяется, если устройство открытой системы отнимет слишком много места на земельном участке или она абсолютно не вписывается в ландшафтную картину территории. Условия для его устройства закрытой дренажной системы аналогичны предпосылкам для организации сети открытых дренажных канав и кюветов.

Закрытые схемы дренажа используется для защиты фундамента, подвальных помещений от воздействия грунтовых вод и увеличения срока их службы. Их по аналогии с открытыми применяют для осушения загородной территории от излишков грунтовой воды

В обязательном порядке нужно организовывать подземный дренаж на участке если:

• он находится в низине, на заболоченной территории;
• вблизи построек находится естественный водоем;

Его устройство рекомендовано, если в доме есть эксплуатируемый подвал (гараж, цокольный этаж, погреб).

Подземный дренаж можно разделить на два вида:

• пристенный дренаж;
• траншейный (пластовый) дренаж.

Оба вида подземного водоотведения выполняются на стадии сооружения здания. Если же к проблеме водоотведения решено было приступить после постройки дома, то тогда используют траншейную кольцевую систему. Есть ограничения и для применения траншейного дренажа. Он может использоваться, если в доме отсутствует цокольный этаж.

Дело в том, что, после закладки дрен, засыпка котлована песком или грунтом создает более рыхлую среду между коренной породой и фундаментом. В результате в эту среду проникает верховодка и тогда даже наличие замка из глины не защищает постройку от воздействия влаги.

Поэтому если в доме есть цокольный этаж, для эффективного водоотведения лучше всего делать пристенный дренаж. Он дренажа используется для отведения грунтовых вод непосредственно от фундамента здания, для защиты подвалов, погребов, цокольных этажей от затопления.

Нельзя сажать вблизи дрены деревья и кустарники. Расстояние до высаженного дерева может быть не меньше двух метров и до куста не менее одного метра

Пристенная дренажная система ограничивает повышение уровня воды, не допуская ее поднятия выше линии расположения дренажных труб — дрен. Считается, что дренажная труба длиной в 1 м способна осушить участок площадью около 10—20 м².

Трубу при обустройстве пристенного дренажа укладывают по периметру здания. Глубина закладки дрен не может быть ниже основания фундаментной плиты или подошвы фундамента. Если фундамент сильно заглублен, то допускается закладка трубы несколько выше его основания (+)

Расстояние от дренажной трубы до фундамента зависит от особенностей размещения ревизионных колодцев. Они закладываются в каждом углу (или через один угол) здания, а также в местах поворотов и соединения труб.

Ревизионные колодцы располагаются также в местах большого перепада уровня участка и при большой длине труб — расстояние между колодцами должно составлять не более 40 метров.

В ревизионном колодце труба не может быть цельной, она разрывается. Делается это для того, чтобы при засорении трубопровода оставалась возможность его промыть, используя шланг высокого давления

Вся система замыкается на последний колодец. Он должен быть расположен в самом низком месте. Далее вода стекает в обычную канализацию или открытый водоем. Если нет возможности отвести воду от дома самотеком, то устанавливают насосное оборудование и ее откачивают принудительно.

Чтобы обеспечить самотечный отвод воды, трубы укладывают с небольшим уклоном в сторону к сборному коллектору. Уклон должен составлять два сантиметра на один метр дренажного трубопровода. Глубина расположения трубы должна быть большей, чем глубина промерзания грунта.

Трубу засыпают дренажным материалом — гравием, мелким щебнем или песком. Минимальный слой, который обеспечит поступление воды в дрену — 0,2 м

Чтобы сэкономить на геокомпозитных материалах и предотвратить их смешивание с грунтом, используют геотекстиль. Он свободно пропускает воду к дренам и при этом задерживает частицы, которые приводят к заиливанию. Саму трубу перед засыпкой также необходимо обернуть в защитный материал. Некоторые модели дрен выпускают с готовыми фильтрами из геотекстиля.

Повысить эффективность пристенного дренажа можно с помощью профилированной полимерной мембраны, которая бывает двух- или трехслойной. Один из ее слоев — пленка из полиэтилена, со сформированными выступами, второй слой мембраны — геотекстильная ткань.

Трехслойная мембрана оснащена дополнительным слоем гладкой полиэтиленовой пленки. Мембрана помогает отфильтровывать воду из почвы и одновременно служит гидроизоляционным слоем для фундамента здания.

Закрытый дренаж траншейного типа защищает строение от подтопления и увлажнения. Представляет собой фильтрующий слой, который засыпается в траншею на расстоянии 1,5—3 м от стены дома.

Лучше, чтобы глубина заложения дрены была на 0,5 м глубже основания фундамента — так вода не будет оказывать на него давление снизу. Между траншеей с дренажем и фундаментом дома остается слой глинистого грунта, который служит так называемым глиняным замком.

Для укладки дренажной трубы выкапывают траншею не глубже 1 м с уклоном в сторону водосборника. Дно канавы желательно выложить слоем глины (+)

Как и при монтаже пристенной дренажной системы, дрены укладываются на слой гравия или мелкого щебня. И трубы и гравийный слой защищаются геотекстилем от засорения.

#4: Сооружение пристенного дренажа по шагам

Для того чтобы получить наглядное представление о процессе устройства дренажа вокруг загородного дома, рассмотрим пример. Приведенный в нем участок требовал устройства системы отведения грунтовой воды, т.к. под почвенно-растительным слоем залегают суглинки и супеси, крайне плохо пропускающие воду из-за низкой фильтрационной способности.

Галерея изображенийПри такой схеме ливневку дренаж прокладывают независимо друг от друга (параллельно). Общим может быть только коллектор, собирающий стоки из обеих систем

Нужно помнить, что ошибки, допущенные при смешанном типе водоотведения, могут привести даже к подъему УГВ, подтоплению подвалов, погребов. Главный недочет — слив воды из водосточной системы в подземный водоотвод.

При объединении этих двух систем вода с крыши попадает в дрены и просачивается в грунт. Особенно активно это происходит во время сильных и продолжительных атмосферных осадков. В результате вода, вместо того чтобы покидать систему, просачивается в грунт и насыщает его влагой.

Выводы и полезное видео по теме

Видео #1. Схема поверхностного дренажа и его монтаж:

Видео #2. Траншейная дренажная система вокруг дома своими руками:

Видео #3. Нюансы проектирования и строительства системы водоотведения:

Проектируя дренажную систему вокруг частного здания очень желательно получить вначале консультацию специалиста-гидротехника. Несоблюдение правил и условий водопонижения может привести к просадке грунта, дома, дороги.

Особенно это важно учитывать при устройстве глубинного дренажа. Поэтому составлять схему дренажа вокруг дома лучше еще на стадии составления плана, тогда все нюансы строительства и водоотведения будут учтены в одном проекте.

Желающих рассказать о собственном опыте в устройстве дренажа приглашаем размещать комментарии. Писать их можно в находящемся ниже блоке. Здесь же вы сможете задать вопросы и опубликовать фото по теме статьи.

Глубина укладки дренажных систем

Для того чтобы система дренажа работала эффективно и круглый год, её следует укладывать на специальную глубину.

Для определения глубины укладки дренажной трубы существуют два главных условия.

Первое условие – дренажные трубы должны укладываться ниже уровня промерзания почвы. Это условие должно выполняться для того, чтобы дренажная труба не замерзала и находилась в рабочем состоянии весной во время паводка. Ведь именно для отвода излишней воды во время дождей и паводков устанавливают дренажную систему, и правильно установленный дренаж должен работать в самое ответственное время.

Глубина промерзания грунта зависит:

— от типа грунта (глинистые почвы промерзают чуть меньше песчаных, потому что обладают большей пористостью)

— от климатических условий, а именно от среднегодовой температуры: чем она ниже, тем больше глубина промерзания.

Нормативные глубины промерзания (по данным СНиП) в сантиметрах для разных городов и типов грунта представлены в таблице.

Город	Глина, суглинки	Пески, супесь
Архангельск	160	176
Астрахань	80	88
Брянск	100	110
Волгоград	100	110
Вологда	140	154
Воронеж	120	132
Екатеринбург	180	198
Ижевск	160	176
Казань	160	176
Кемерово	200	220
Киров	160	176
Курск	100	110
Липецк	120	132
Москва	120	132
Набережные Челны	160	176
Нальчик	60	66
Нижний Новгород	140	154
Новокузнецк	200	220
Орел	100	110
Оренбург	160	176
Пенза	140	154
Пермь	80	88
Псков	180	198
Ростов-на-Дону	80	88
Рязань	140	154
Самара	160	176
Санкт-Петербург	120	132
Саранск	140	154
Саратов	140	154
Смоленск	140	154
Ставрополь	60	66
Тверь	120	132
Уфа	180	198
Челябинск	180	198
Элиста	80	88
Ярославль	140	154

Однако по факту глубина промерзания будет немного отличаться от нормативной. Потому что нормы приведены для самого холодного случая – промерзание при отсутствии снежного покрова.

То есть данные, приведенные в этой таблице – это максимальная глубина промерзания земли. В большинстве случаев зимой на почве лежит снег или лед – хорошие теплоизоляторы – их наличие уменьшает глубину промерзания. Также под домом, особенно если он отапливается круглый год, почва промерзает меньше. Таким образом, реальная глубина промерзания почвы на участке может быть на 20-40% меньше нормативной.

Второе условие глубины укладки дренажных труб – трубы должны укладываться как минимум на 50 сантиметров глубже самой нижней отметки фундамента строений, около которых проходит дренаж. Это делается для того, чтобы грунтовые воды перехватывались системой дренажа до того, как они достигнут уровня фундамента. Даже если на участке уровень грунтовых вод низкий, в период паводков или затяжных дождей их уровень может значительно подниматься.

К примеру, рассчитаем глубину укладки дренажной трубы вокруг фундамента дома на участке с суглинистой почвой, который расположен под г. Ярославлем.

По нормативам глубина промерзания в этом районе – 140 см. Обычно зимы в этом районе снежные. Прибавляем 20% к 140, получаем 112 см – глубину промерзания грунта на этом участке.

Дом отапливается не круглый год, поэтому не станем делать поправку на то, что почва будет прогреваться около дома лучше. Глубина фундамента дома – 0,8 м. Прибавляем 50 см к 80 см, получаем 130 см.

Это глубже, чем вычисленная нами глубина промерзания 112 см. То есть, если мы положим дренажную трубу на глубину 130 см – она будет нормально функционировать круглый год и защищать фундамент дома от подтопления.

Причины нарушения технологии

Часто, не понимая важность соблюдения глубины укладки дренажных труб, клиенты нарушают определенные нормы. Этому может послужить ряд причин.

Во-первых, выставленные счета за земляные работы подрядчиками невольно заставляют владельцев домов подумать об уменьшении глубины заложения.

Во-вторых, наличие уже существующих коммуникаций может стать помехой для соблюдения глубины заложения систем дренажа.

Важно помнить, что нарушая норму соблюдения глубины укладки дренажа, владельцы участков и строений используют дренажную систему, которая работает не в полную силу. И вследствие этого, даже при наличии дорогой и качественной системы, существует очень высокая вероятность подтопления фундамента и заболачивания почвы на участке.

Поэтому, перед началом проектирования коммуникаций при строительстве дома и обустройстве участка следует заранее заложить в проект дренажные системы и не экономить на земляных работах, чтобы потом уже не возвращаться к данному вопросу и пользоваться оборудованием для дренажа в полном объеме.
