Как установить дополнительную помпу на печку ВАЗ 2110
В холодное время года почти все водители задумываются об эффективности работы печки в собственном автомобиле. Существует большое количество автомобилей, печка в которых обеспечивает не самый лучший прогрев салона во время работы двигателя на холостых оборотах. Данную проблему вполне успешно решает установка дополнительной помпы на печку ВАЗ 2110. Постараемся разобраться, что это за помпа и как производится ее установка?
Зачем нужна дополнительная помпа
Если вы владелец данного автомобиля, то, наверняка, заметите, что горячий воздух из заслонок можно наблюдать только тогда, когда обороты двигателя достигают отметки, хотя бы 2000 об/мин.
При работе же на холостых оборотах, вентилятор печки выдувает только теплый воздух. Все дело в том, что от частоты вращения обычной помпы зависит скорость циркуляции тосола по всей системе охлаждения, а чем быстрее происходит циркуляция, тем выше температура трубок, которые расположены в радиаторе печки.
Проблему решает установка специального механического устройства – дополнительной помпы, которая ускоряет циркуляцию охлаждающей жидкости и помогает сохранить температуру салона даже при работе двигателя на холостых оборотах.
На первый взгляд покажется, что такая система придумана обычными гаражными мастерами, которые просто облегчили себе жизнь, стараясь не менять корень конструкции системы. Однако это не так, потому что данную технологию уже давно и успешно применяют даже на мировых брендах, таких как, BMW или даже Mercedes Benz.
Как установить дополнительную помпу?
Прежде чем приступить к выполнению работ, нужно приобрести все самое необходимое. В этот список включают:
- Электрический насос от автомобиля «Газель». Он и будет той самой помпой.
- Реле, в котором контакты нормально разомкнуты. Идеально для этого подходит реле стартера от ВАЗ 2108.
- Хомуты под шланги в количестве не менее 5 штук.
- Армированный шланг. Длина куска должна составлять не менее 1 метра (с запасом).
Теперь слейте тосол из радиатора и блока цилиндров. Кстати, это отличная возможность поменять тосол, если в этом есть необходимость, поэтому в список выше можно включить и новый антифриз.
Чтобы повысить эффективность помпы, выверните из нее четыре шурупа и снимите верхний корпус. Внутри стоит прокладка, которую нужно хорошенько обработать герметиком и все это собрать. Однако теперь, крепление корпуса нужно выполнить при помощи длинных болтов и гаек. Так вы обеспечите наилучшую герметичность будущему насосу.
Место установки помпы выбирается водителем самостоятельно. В этом случае есть только одно главное требование: насос должен быть подключен именно в тот шланг, который ведет к радиатору печки. В противном случае насос можно повредить.
Шпилек крепления насоса под капотом достаточно, поэтому с размещением насоса проблем быть не должно.
Теперь остается самое главное – включить в работу дополнительную помпу. Питание будет осуществляться от клапана рециркуляции, поэтому схема будет следующая:
- Отключите от клапана рециркуляции бело- и желто-голубой провода. Первый провод включается к контакту реле под номером 85, а второй к контакту 30. Контакты 30 и 86 нужно также соединить с помощью перемычки.
- Контакт под номером 87 подключается к проводу самой помпы. Чтобы проверить работу помпы, достаточно нажать на копку. Все остальное нужно просто подключить «на массу». Если она вращается, значит, все сделано правильно.
Соединять все шланги нужно при помощи герметика. После проведения работ, залейте тосол и проверьте работоспособность помпы. Обнаруженные течи рекомендуется устранить. Вот так легко можно установить дополнительную помпу от газели на автомобиль ВАЗ 2110.
Электричество
Прежде чем подключать дополнительный насос на печку “Газель”, схема подключения для ознакомления должна быть рассмотрена. Существует несколько вариантов. Один из простейших способов — это вывести кнопку на два положения в салон авто. Здесь просто: вкл/выкл. К примеру, холодно – можно включить, тепло – выключили.
Это простой способ, и он обладает минусом. Если забыть выключить дополнительный насос, то при следующем запуске машины на прогрев с брелока сигнализации помпа запустится и заберет тепло у холодного мотора. Это увеличит время разогрева двигателя.
Профессионалы рекомендуют воспользоваться сложным, но более эффективным способом. Здесь будет двойная система управления. Такая кнопка предназначена лишь для включения зимой и выключения с приходом весны. Это делается, чтобы насос не работал лишнее время.
Когда кнопка включена, насос дополнительный отопителя печки «Газель» будет включаться/выключаться полностью автоматически, когда двигатель заводится, а автомобиль едет. Для этой схемы понадобится двухпозиционное реле. Насос имеет определенную мощность, поэтому реле нужно под ток 3 A.
Установка дополнительной помпы в автомобиль своими руками
Довольно часто в автомобилях российского производства в зимний период холодно. Создать более комфортные условия можно путем установки дополнительной помпы.
Увы, многие автомобили, независимо от производителя, не выдерживают в суровых российских условиях никакой критики в вопросах теплообеспечения салона. Проще говоря, деятельность печки не оправдывает возложенные на нее надежды, и в машине, при большом уличном минусе, просто холодно. Но, оказывается, все исправимо, причем своими руками. Главное иметь голову на плечах и инструкцию к применению.
Модернизация отопительной системы автомобиля заключается в установке дополнительной электропомпы. Рассмотрим на примере десятой модели Ваза, так как чаще всего владельцы этих автомобилей жалуются на отсутствие достаточного тепла в их машинах, особенно на холостом ходу двигателя. Для проведения операции необходимы:
1. Электропомпа от Газели. Именно данная модель лучше подходит к этой роли дополнительного нагнетателя тепла в салон. Она представляет собой простой центробежный насос, в котором происходит отброс потока жидкости от центра к периферии посредством лопаток.
2. Реле. Лучше всего взять реле стартера или зажигания, где контакты лучше всего разомкнуты.
3. Небольшие отрезки алюминиевого и армированного шланга.
4. Охлаждающая жидкость в объеме не менее двух литров.
5. Хомуты, достаточно шести штук.
Процесс установки помпы
Перед началом работы охлаждаем двигатель естественным способом. После чего сливаем охлаждающую жидкость в чистую емкость. Нам она еще пригодится, поэтому приходится беспокоиться о ее чистоте.
После этой процедуры берем новую помпу и с той стороны, где стоит крыльчатка, откручиваем четыре самореза.
Прокладку из резинового материала, которая обнаруживается в этом месте, подвергаем смазке обычным герметиком.
Далее, производим обратную сборку помпы, но вместо снятых саморезов устанавливаем удлиненные тонкие болты под гайки. Только такой подход обеспечивает наилучшую герметизацию соединения.
- Следующий шаг заключается в определении места установки дополнительного электронасоса. Есть для этого несколько возможностей:
- — на шпильке крепления бачка омывателя;
- — на шпильке возле аккумуляторной батареи;
- — на креплениях штатной шумки, расположенной на щитке мотора.
Обычно отдают предпочтение стандартному подходу, который описан в инструкции, прилагаемой к электропомпе, то есть второму варианту. Поэтому помпу нужно расположить таким образом, чтобы горизонтальный ее патрубок смотрел в сторону блока, для чего следует железный крепительный хомут разжать.
Следующий этап, после установки помпы в выбранной позиции, является установка шлангов. Для этого их снимаем с печки и с трубки, выходящей из-под коллектора. Далее берем достаточной длины армированный шланг, примеряем его по месту. Главное, чтобы он от коллекторной латунной трубки до трубки насоса доходил без изломов и напряжений.
Для закрепления на трубке из-под коллектора, на нее прежде нужно установить уголок переходник (чтобы не произошло загиба шланга) с небольшим куском шланга (не менее 10 см), крепление конструкции производим хомутами (потребуется 4 штуки).
Процесс соединения помпы со шлангом от печки проходит куда легче, так как не требует установки переходников, достаточно просто протянуть нужный размер и провести соединение. Закрепить также хомутами (2 шт.).
Для того чтобы окончательно все закрепить, на установленные шланги рекомендуется надеть алюминиевую гофрированную трубу в районе выпускного коллектора, чтобы шланги от горячего воздуха не оплавились.
Окончательно все закрепляем и переходим к подключению электрики.
При установке помпы массовый провод обмотки нужно заделать на массу, силовой провод реле соединяем с проводком насоса, плюсовой от реле пропускаем через предохранитель, который соединяется с аккумуляторным плюсом. Управляющий от реле плюс тянем к кнопке запуска в салон вместе с плюсом АКБ. Кнопка в салоне размещается в любом удобном месте.
Завершающий этап – это проверка помпы в действии. Для этого нужно вернуть тосол на родину, и при необходимости еще долить, запустить двигатель и немного подождать, когда двигатель прогреется. После чего посредством кнопки запустить дополнительную помпу.
Какой насос на печку лучше выбрать
Прежде всего, сама помпа является важнейшим элементом. На рынке самым большим спросом пользуется насос печки ГАЗель, так как он дешевый и доступный. Однако решение имеет несколько серьезных недостатков (шум при работе, высокое энергопотребление, средний ресурс).
Получается, даже с учетом того, что насос отопителя Газель стоит недорого, для легкового авто специалисты рекомендуют рассмотреть дополнительную помпу BOSCH.
В зависимости от того, какая помпа была выбрана и на какую машину она ставится, может потребоваться докупить 4 контактное реле, 3 контактный тумблер, а также провода, клеммы, гофру, шланги и хомуты, болты, крепежи и даже герметики.
Например, герметик необходим в том случае, если на ВАЗ 2114 ставится помпа печки Газель. Еще добавим, что помпу от ГАЗели требуется дополнительно модернизировать, тогда как доп помпу БОШ установить быстрее и проще.
Подведем итоги
С учетом приведенной выше информации становится понятно, что электрический насос на печку является достаточно простым и удобным решением, которое позволяет повысить комфорт и безопасность при эксплуатации автомобиля.
На практике, после установки такой помпы удается быстрее прогреть салон, что важно при совершении коротких поездок на небольшие расстояния или во время быстрой езды по трассе зимой. Стекла быстрее отогреваются и меньше потеют во время поездки, с них проще и быстрее удается убрать снег и лед и т.д
Что касается выбора самого насос а и его установки, помпа дополнительная ГАЗель пользуется спросом, в первую очередь, благодаря своей дешевизне. При этом о качестве речь не идет.
В свою очередь, более дорогой аналог от немецкой компании BOSCH по качеству заметно лучше отечественного решения. Автолюбители среди основных плюсов выделяют как простоту монтажа, так и отсутствие шумов при работе, лучшую герметичность и т.д.
Напоследок отметим, что дополнительная помпа ВАЗ 2109, 2114 или на бюджетной иномарке позволяет заметно повысить уровень комфорта, сэкономить на прогреве автомобиля и т.д. Если установка выполнена правильно и помпа нормально работает, салон будет нагреваться быстрее по сравнению со штатной системой отопления.
Единственное, периодически следует проверять герметичность системы охлаждения, так как даже штатные элементы могут давать течь. Если же речь идет о дополнительных нештатных элементах, в этом случае места соединений требуют отдельного контроля.
- Схемы электромонтажа
Вступление
Здравствуйте! В этой статье нас не будет интересовать технология установки скважинного иначе погружного насоса в скважину. Хотя интересная визуальная схема водоснабжения есть. Об этом (установке насоса) можно почитать тут и тут. Здесь посмотрим подключение насоса к электропитанию, а точнее, электрические схемы подключения скважинного насоса 5 штук.

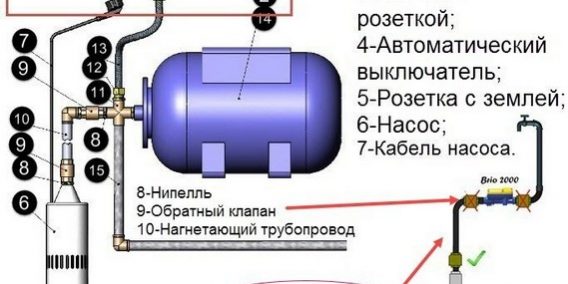

Для начала, покажу два варианта водоснабжения дома с погружным насосом, о которых пойдет речь.
Комплект скважинного насоса
Давайте посмотрим, на встречаемый (рекомендуемый) комплект погружного скважинного насоса. Обычно в этот комплект входит:
- Сам насос. Часто он продается отдельно;
- Электрический кабель для подключения. Входит в комплект насоса;
- Блок автоматики. Продается в комплекте или, как дополнительное оборудование;
- Гидроаккумулятор (расширительный бак). Продается, как дополнительное оборудование.
Приведенная комплектация скважинного насоса максимальная и характерна не для всех производителей насосов для скважин. Блок автоматики (система управления) и гидроакамулятор могут не входить в комплект и их потребность определяется схемой водоснабжения дома. В самом простом варианте, скважинный насос комплектуется только электрическим кабелем для подключения.
Понимая это, рассмотрим три варианта подключения скважинного насоса.
- Подключение скважинного насоса к электропитанию без автоматики;
- Подключение скважинного насоса к электропитанию с блоком (системой) управления (блоком автоматики);
- Подключение скважинного насоса к электропитанию через реле давления.
Подключение скважинного насоса без вспомогательного оборудования
Без блока управления, блока автоматики и прочего вспомогательного оборудования кабель электропитания насоса подключается в заранее установленную электрическую розетку с заземляющим контактом.
Заземление скважинного (погружного) насоса обязательно. Для непосредственного подключения заземления используется ГЗШ (главная заземляющая шина) дома, которая в свою очередь соединяется с существующим контуром заземления дома.
Для подвода электропитания к розетке насоса используется электрический кабель с заземляющей жилой. Напряжение питания погружного насоса 220 вольт.
Для электропитания насоса нужно выделить отдельную электрическую группу и защитить эту группу автоматом защиты. Номинал автомата защиты рассчитывается по электрической мощности насоса. Так для насосов до 3 000 Вт нужен автомат защиты на 10 Ампер, для насосов большей мощности понадобится автомат защиты в 16 Ампер.
Важно! Данное подключение нельзя рассматривать, как правильное. Оно лишь показывает общий принцип подключения скважинного насоса. Отсутствие автоматики в управлении работой насоса приведет к его неисправностям при пропадании воды (сухом ходе) в системе подачи.
Подключение скважинного насоса к электропитанию с блоком управления (блоком автоматики)
Прямое подключение насоса чревато быстрым выходом насоса из строя. Основная причина неисправности это работа насоса вхолостую при падении уровня воды.
Для несложных систем водоснабжения оптимальным вариантом является включение в схему водоснабжения готовых (заводских) блоков автоматики (пример на фото). Иногда, такие блоки называют, станциями управления глубинным насосом. Иногда гидроконтроллером. Они нужны:
- Для плавного пуска и плавной остановки насоса;
- Для автоматического поддерживания давления;
- Защита насоса от «сухой прокачки», без воды;
- Защита насоса от скачков напряжения;
- Защита от отсутствия водозабора;
- Защита от перегрузки в сети.
Модели блоков различны и набор перечисленных функций может меняться. Блок автоматического управления скважинным насосом устройство нужное и именно по этому, солидные фирмы включают его в комплектацию насоса, чаще с ограниченным функционалом.
По виду блок автоматики (гидроконтроллер) достаточно компактен. Подключение тоже простое, а простую электрическую схему скважинного насоса с блоком управления можно представить так.
Однако, для более долгой работы блока автоматики лучше рассмотреть схему его подключения через контактор. Контроллер обеспечит одновременное включение блока автоматики с погружным насосом.
Подключение скважинного насоса к электропитанию через реле давления
Для снижения стоимости комплекта насоса, можно подключить насос без блока управления, используя лишь реле давления.
Реле давления, обеспечивает отключение насоса от электропитания при достижении давления воды в системе верхнего предела и включении насоса при достижении давления воды нижнего. При работе в схеме водоснабжения с расширительным баком (гидроаккумулятором) пороги давления измеряются в баке.
Схема подключения
Схема смешанного подключения блока автоматики и реле давления
Блок автоматики защищает насос от работы на сухом ходе (отсутствия воды). Этого бывает недостаточно. Для защиты от пониженного давления воды в схему устанавливают реле давления, например РД5. Его устройство показано на рисунке.
В схему реле давление и блок автоматики включаются так.
Схема подключения реле давления РД5 и защиты LP/3
Упростить схему, иначе снизить её стоимость, без потери качества монтажа, можно установкой вместо блока автоматики реле защиты LP/3. Основной недостаток такой схемы, необходимость ручного пуска насоса после отключения, который компенсируется её дешевизной.
Особо обратите внимание на подключение РД5 и LP/3 в единой схеме. Они подключены последовательно, то есть, и при падении давления и при сухом ходе (отсутствии воды) насос отключиться. Повторюсь, в этой схеме перезапускается насос вручную.
Вывод
Представленные электрические схемы подключения скважинного насоса являются самыми простыми, но наиболее распространенными в частном секторе для водоснабжения дома. Однако, стоит отметить, что для больших домов и мощных насосов используются более сложные схемы автоматики и запуска насосов водоснабжения.
