В отличие от коммунальных многоэтажек, где в каждой квартире имеется готовый стояк с подведенными к нему сливными трубами, хозяевам частных домов приходится самостоятельно решать задачу отвода канализационных стоков. При обустройстве индивидуальных коттеджей, дач, монтаж канализации внутри зданий является одним из основных видов работ, влияющих на комфортабельность проживания.
При прокладке внутридомовой канализационной сети следует неукоснительно соблюдать основные правила монтажа канализационных труб, изложенные в санитарных нормативах – это позволит избежать грубых ошибок, сэкономит деньги и время на переделку неправильно смонтированного трубопровода. Помимо знаний основных норм, собственник должен обладать информацией об изделиях, материалах их изготовления и комплектующих, используемых при прокладке канализации – это позволит оптимально распорядиться финансовыми средствами при закупках.
Рис. 1 Схемы внутридомовой канализации
Элементы канализации
Внутренняя канализация призвана собирать стоки от всей бытовой сантехники и направлять их за границы здания наружу в централизованную магистраль или очистные сооружения – септики, дренажные поля и колодцы. Обычно канализация внутри дома является безнапорной, то есть сточные воды самотеком протекают по трубопроводу.
Учитывая низкое давление в безнапорной системе и самопроизвольное протекание стоков, внутридомовая канализационная сеть монтируется посредством раструбного соединения труб с выдерживанием стандартных уклонов. Любая внутренняя канализация частного дома состоит из следующих основных узлов, перечень которых приведен ниже.
Рис. 2 Разновидности и размерные параметры ПВХ-труб
Стояк
Стояк представляет собой центральную трубу большого диаметра, установленную вертикально и проходящую через все этажи жилого дома. Иногда стояковую трубу размещают снаружи здания, однако в этом случае приходится принимать меры к ее утеплению или использовать данный вариант только в теплых климатических районах. Сверху стояк подключают к вентиляции, а снизу подсоединяют выпуск – горизонтальный трубопровод, идущий на улицу за пределы здания.
В индивидуальном домостроении для устройства стояка нет достойной альтернативы поливинилхлоридным (ПВХ) трубам или полипропиленовым (ПП) трубам по соотношению цены, качества и простоте монтажа, обычно для зданий любой этажности используют 110 мм трубопровод.
Трубопровод от сантехники
Все сантехнические приборы подсоединяют к стояку при помощи труб обычно меньшего диаметра, стараясь располагать их поближе. Раковины и мойки подключают к стояку через сифоны с патрубками, используя трубопровод стандартным размером 50 мм.
Для подключения ванн, душевых поддонов используют сифонные узлы, имеющие встроенные патрубки в виде прямых отрезков или гофротруб, которые вставляют в 50 мм тройник. Для присоединения унитазов чаще всего применяют специальные гофры, одеваемые на отвод чаши и рассчитанные на подключение к 110 мм трубопроводу стояка или канализационной линии.

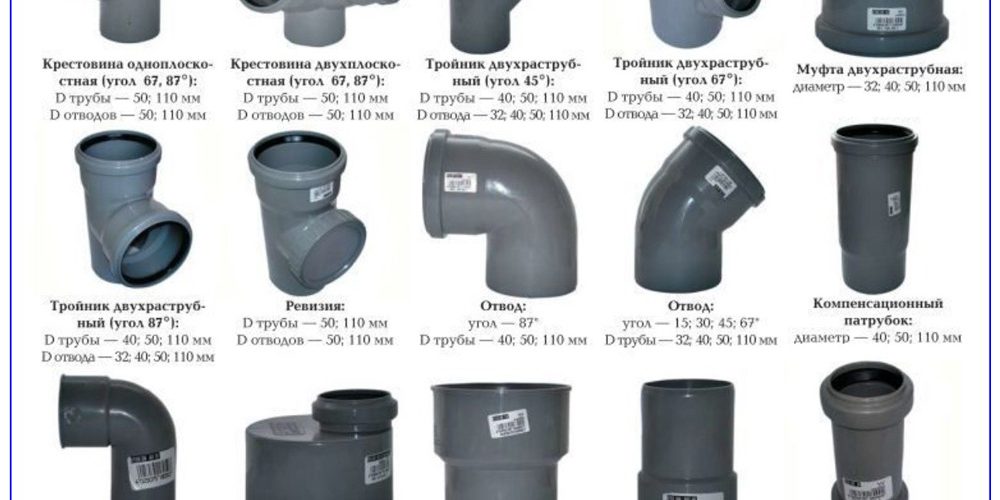

Рис. 3 Фасонные детали – размеры и углы
Фасонные элементы
Для подключения трубопроводов от сантехнических приборов к стояку необходимы стыковочные детали (фасонные части), в первую очередь переходники с диаметра 50 мм на 110 мм, а также с несколькими отводами при подсоединении двух труб. Для снижения вероятности засоров, шумов входные и выходные патрубки соединительных деталей располагают под разными углами. Поэтому прокладка канализации в частном доме невозможна без применения различного типа тройников, крестовин с разными углами входных и выходных патрубков.
Также ни одна канализационная магистраль внутри дома не может быть проложена строго по прямой, для изменения ее направления используют отводы с косыми углами.
В любой канализации всегда предусмотрена возможность прочистки трубопровода в случае засорения, поэтому в стояке и на длинных участках труб обязательно помещают фасонные детали с окошками, так называемая канализационная ревизия, через которые можно проводить очистные работы.
Помимо перечисленных элементов, при монтаже используют вспомогательные детали, облегчающие прокладку магистрали и врезку в трубопровод тройников, к ним относят обычные цилиндрические и компрессионные муфты с удлиненным раструбом.
Большинство фасонных элементов рассчитаны на переход с 50 мм диаметра на 100 мм, но к канализации также подключают сливные шланги и от посудомоечных и стиральных машин меньшего диаметра. В этом случае используют переходники других размерных параметров – обычно тройники с 32 мм боковым отводом и прямым 50 мм проходом.
Рис. 4 Гидрозатворы сифонов и унитазов
Гидрозатворы
Так как трубопроводы домашней сантехники напрямую связаны со стояком и горизонтальным выпуском, выходящим на наружный земельный участок, то запахи от отходов по трубам могут проникать в помещения. Поэтому установка канализации в частном доме невозможна без гидравлических затворов в виде водяных пробок, которые реализуют путем специальных сифонных конструкций или изгибанием труб.
Обычно любой сантехнический прибор кроме унитаза монтируют, подключая его к 50 мм канализационному трубопроводу при помощи сифонного узла, состоящего из непосредственно сифона и отрезка прямой или гофрированной трубы.
Следует отметить что унитазы не нуждаются в наружных сифонах, так как гидрозатвор реализован внутри их конструкции.
Рис. 5 Разновидности фановых труб на чердаке
Фановые трубы
Внутридомовой стояк, проходящий через все этажи дома, подключается снизу к горизонтальной линии, выходящей на улицу, а сверху связывается с системой вентиляции. Для вентилирования на крышу дома ставят венттрубу, соединяя ее со стояком переходным отрезком, который и называют фановой трубой.
Фановый трубопровод должен обеспечить стыковку 110 мм трубы стояка, которая обрезана или имеет на конце раструб с внутренним резиновым кольцом, с венттрубой, имеющую некоторую разбежку от 110 мм окружности по усмотрению производителя.
Нередко трубопровод стояка и размещенный на крыше вентиляционный отвод не совпадают по оси или располагаются друг от друга на некотором расстоянии, или возникают ситуации, когда к одной венттрубе на крыше подключают два стояка. Все перечисленные и прочие факторы накладывают различные требования к конструктивному исполнению фановых труб. Они могут быть разной длины и углов поворота, иметь гладкие пластиковые или гофрированные стенки, мембранные патрубки, пластинчатые манжеты на конце.
Рис. 6 Вакуумные клапаны
Вакуумные клапаны
Вакуумный клапан представляет собой устройство, которое герметично закрывает торец трубы и открывается при создании разряжения воздуха внутри трубопровода. Элемент может быть полезен в случаях, когда при сливании больших водных объемов жидкость полностью заполняет стояк, втягивая за собой воздушные массы и тем самым создает разряжение, с которым не справляется поступающий в стояковый трубопровод воздух – в результате происходит срыв гидрозатворов в санитарно-технических приборах.
Чтобы этого не происходило, вакуумный клапан ставят перед гидрозатворами сантехники, иногда он входит непосредственно в конструкцию сифонного узла.
Теоретически вакуумный клапан можно использовать вместо системы вентилирования, поместив его на торец стояка в самой верхней точке. При таком варианте не придется подключать стояк через фановую трубу и выносить вентиляцию на крышу.
Читайте также: Проектирование наружной канализации
Однако данный метод имеет существенный недостаток из-за того, что вакуумный клапан практически все время герметично закрывает стояк и без вентиляции в нем будут скапливаться газы. Это может быть опасно не только в силу неприятных запахов во время слива, но и из-за взрывоопасности метана, образующегося в результате разложения отходов. При таком варианте все равно придется размещать венттрубу в другом месте.
Рис. 7 Разновидности крепежа
Крепеж
Правильная установка канализационных труб подразумевает их прямолинейное расположение с необходимым уклоном и надежное крепление к стенам и потолкам, исключающее их перемещение во время прохождения сточных вод. Поэтому крепеж для канализационных труб играет важную роль при монтаже трубопровода в нужном пространственном положении.
В качестве элементов, удерживающих трубы, используют различного типа хомуты: пластиковые на защелках или с сантехнический шпилькой под наружный трубный диаметр, металлические с резиновыми накладками и винтовым соединением половинок.
Для крепления хомуты имеют приваренную гайку, которую накручивают на резьбовой участок вкрученного в стену дюбель-винта. Для монтажа хомута в стене сверлят отверстие, вбивают в него пластиковый дюбель и вкручивают винт с наружной резьбой, на который затем накручивают половинку хомута. Более простой и быстрый вариант – вбивать половинку хомута с прикрученным винтом сразу в дюбель.
Требования к внутренней канализации
В СНиП 2.04.01—85 приведен ряд указаний, как правильно монтировать канализационные трубы внутри зданий, его основные пункты:
a). Отведение канализационных вод осуществляют по закрытым прямолинейно расположенном трубопроводам самотечным способом. Для изменения направления используют специальные фасонные детали.
b). Монтаж канализации пластиковых труб должен проводиться с одинаковым уклоном, его изменение является недопустимым.
c). Если места соединения стояка с отводными трубопроводами размещены под потолочным перекрытием, для стыковки используют косые тройниковые и крестовидные элементы.
d). При присоединении трубопровода от чаш ванн к стояку на одном уровне следует использовать также косые крестовины.
e). Не допустимо применение крестовин с прямыми углами в горизонтальном положении.
f). Для систем с самотеком допускается использовать трубопроводы из чугуна, асбестоцемента, бетона, железобетона, пластмассы и стекла.
g). Протяжку канализации внутри зданий следует проводить открытым способом в подвальных, подсобных и вспомогательных помещениях, коридорах, подпольях. При укладке труб применяется потолочное, настенное, и к прочим конструктивным элементам зданий крепление.
Рис 8. Таблицы зависимости размеров стояка от интенсивности стоков и угла подвода
<center></center>h). Скрытая прокладка канализации допустима в перекрытиях, под полами в каналах, в штробах стен, в приставных пристенных коробах, под обшивкой колонн, под подвесными и подшивными потолками, в вертикально расположенных шахтах, сантехкабинах, под напольными плинтусами.
i). При отсутствии в домах складов и производств, разрешен монтаж пластиковых канализационных труб открытым способом в подвальных и чердачных помещениях.
j). Пластиковые трубы разрешено прокладывать в грунте под полами домов, если нагрузка на трубную оболочку не превышает предельно допустимые нормы.
k). Все инженерное сооружения, в которых прокладывают канализационные трубопроводы, должны иметь несгораемое ограждение.
l). Если трубопровод выполнен из поливинилхлорида (ПВХ), фронтальная панель для доступа к нему может иметь лючок с дверцами, изготовленными из сгорающих материалов. В аналогичной ситуации при использовании полиэтиленовых (ПЭ) труб дверцы делают из трудносгораемых стройматериалов.
m). Люки для доступа к приборам учета, арматуре или ревизиям должны иметь площадь не меньше 0,1 м2.
n). Точки прохода стояков сквозь плиты должны заделываться цементно-песчаной смесью на всю толщину, и выше плиты на 80 – 100 мм с толщиной слоя 20 – 30 мм. До пропускания трубопровода через плиты перекрытия в местах прохода его оболочку следует плотно обернуть слоем любого рулонного гидроизоляционного материала.
Рис 9. Нормативы размещения ревизий
<center></center>o). Монтаж внутренней канализации частных домов не допустим:
- Под потолочными перекрытиями, в стеновых и половых каналах комнат для проживания, спальнях.
- Под потолками открытым или закрытым способом в кухонных помещениях.
p). При скрытой прокладке в коробах или за обшивкой ниш в местах расположения ревизий следует ставить лючки с дверцами размером не менее 300 на 400 мм.
q). Трубопровод от раковин, моек следует прокладывать над половой поверхностью, обеспечивая при этом гидроизоляцию и облицовку водонепроницаемыми материалами полов и стен в зоне его размещения.
r). Вентиляцию необходимо проводить с использованием венттруб, подсоединенных к наивысшей точке стояка.
s). Вентиляция, выходящая через стояки, должна располагаться на высоте не менее:
- 0,3 м – от неиспользуемой крыши;
- 0,5 м – от скатной крыши;
- 3 м – когда крыша эксплуатируется;
- 0,1 м – от верхней точки вентшахты
- 4 м – по горизонтали от открывающихся оконных, балконных створок.
t). Канализационную вытяжку недопустимо объединять с внутридомовой вентиляцией и дымоходами.
Рис. 10 Нормативы протяженности выпуска
u). Диаметры вытяжки и стояка должны быть одинаковы. Разрешено подключать к одному узлу вентиляции несколько стояков, обеспечивая уклон в 0,01 в их сторону.
v). Сборка канализационных труб внутри индивидуальных домов должна предусматривать наличие ревизионных или прочистных лючков, установленных на:
- нижнем и верхнем этажах;
- в начале (по направлению стоков) отводных канализационных труб, если к ним присоединено три или более сантехнических приборов и отсутствует прочистной люк ниже;
- в точках поворота трубопроводной магистрали, если эти места невозможно прочистить через иные участки.
w). Расстояния между ревизиями на горизонтально расположенных отрезках выбирают согласно таблице на рис 9.
x). Если монтаж канализационных труб в частном доме проводят под полом, их расстояние до его поверхности принимают не менее 100 мм. При вероятности механического повреждения трубопровода его защищают, и утепляют, если возможна эксплуатация канализации при минусовых температурах.
Также некоторые пункты СНиП 2.04.01—85 регламентируют монтаж наружной канализации в частном доме, некоторые из них:
- Выпуск в подвале протягивают с наклоном от 0,02.
- Диаметр выпускного трубопровода определяют путем расчетов, он не должен быть меньше внутридомового стояка или наибольшего из нескольких.
- Угол подсоединения выпуска берут от 90 градусов по направлению стоковых вод, в его проходном канале допустимы перепады.
Рис. 11 Работы по сборке канализации
Монтаж канализации
Выше были рассмотрено, что представляет собой внутренняя канализация для частного дома как правильно ее смонтировать в соответствии со строительными нормативами СНиП 2.04.01-85, после изучения представленной информации заказчик может с высокой степенью понимания проконтролировать работу наемных специалистов.
Следует отметить, что прокладка труб с раструбным соединением не является сложной задачей даже для неподготовленного пользователя, поэтому монтаж канализации в частном доме при наличии необходимого инструмента и простой разводке по силам провести и самому хозяину. Перед началом работы следует сделать чертеж канализационной сети на миллиметровке или листах в клеточку в определенном масштабе – это позволит точно рассчитать нужный метраж труб ПВХ, количество отводов, тройников и крестовин, прочих комплектующих.
Читайте также: Что такое заглушка на канализацию для должников и как ее снять
Рис. 12 Гофры и манжеты
<center></center>
Инструмент и комплектующие
Как отмечалось выше, монтаж пластиковой канализации проводят раструбным соединением ПВХ-труб, то есть вставкой с небольшим физическим усилием одной трубы в расширенной патрубок второй, содержащей внутренний встроенный кольцевой уплотнитель. Поэтому перед тем, как собрать канализацию в частном доме, подготавливают лишь основной общестроительный инструмент и расходные материалы, их примерный перечень:
Трубы ПВХ.Для протяжки внутридомовой канализации приобретают поливинилхлоридные трубы серого цвета диаметрами 110 и 50 мм, стандартная длина ПВХ труб различна у каждого производителя, лучше ее варьировать, чтобы не было много отходов.
Фасонные детали, фановые трубы и уплотнители. Если у работника имеется точный заранее начерченный чертеж, с его помощью несложно посчитать число тройников, крестовин с переходом от диаметра 50 мм на 110 мм, определиться с видом и размерами фановой трубы. Для подключения стиральной и посудомоечной машин следует рассмотреть вариант тройника с 32 мм отводом и 50 мм проходным каналом, который можно подключить в разрыв сливного 50 мм трубопровода.
При подключении шланга в разрыв канализации от стиральных, посудомоечных машин в месте врезки отсутствует гидрозатвор – это может привести к проникновению запахов в помещение. В этом случае дополнительно приобретают манжеты нужного размера, также, как и гофротрубу на унитаз.
Инструмент. Электрический инструмент понадобится для сверления стен, пробивания плит перекрытия, поэтому без перфоратора не обойтись. Не помешает и болгарка, которой можно обрезать ПВХ-трубы, при ее отсутствии для обрезки подойдет ножовка по металлу. Также в процессе работ понадобится рулетка, карандаш, малярный нож, плоскогубцы, отвертки и прочий простой бытовой инструмент.
Крепеж и герметизирующие материалы. Для крепления трубопровода канализации приобретают хомуты, чтобы облегчить монтаж при вставке труб в раструбы с резиновыми кольцевыми уплотнителями не помешает приобрести силиконовую смазку – она облегчит проведение работ и увеличит срок службы прокладок.
Многие используют в качестве дополнительного уплотнителя герметик, однако на мягких резиновых прокладках он бесполезен и может быть использован лишь при жестком соединении труб, к примеру, фановой с вытяжной.
Рис. 13 Канализационная вентиляция
Как правильно смонтировать внутреннюю канализацию в доме
После приобретения всех комплектующих и подготовки инструмента, изучения основных правил монтажа по СНиП 2.04.01—85, может быть смонтирована внутренняя канализация в частном доме своими руками.
Монтаж канализации в частном доме в общей форме включает в себя следующие этапы:
- Вначале проводят разметку места расположения центрального стояка, затем пробивают перфоратором в плитах перекрытия (подвале, на чердаке и во внутридомовых помещениях) соответствующие отверстия нужного диаметра.
Трубы лучше всего обрезать болгаркой с дисками по камню или металлу, для получения прямого угла реза оболочку обматывают листом бумаги и после совпадения кромок обводят маркером по краю линию.
Рис. 14 Расстояния между крепежом и варианты его монтажа
<center></center>
- Затем разбирают весь трубопровод, проверяют прямолинейность расположения отметок ровной планкой и корректируют их. Далее сверлят в стенах отверстия, вбивают дюбеля с наружной резьбой и накручивают на них половинки хомутов.
- Снова собирают в начале стояковый, а затем сливной трубопровод, закрепляя трубы на стенах при помощи хомутов.
- После того, как был проведен монтаж канализационных труб своими руками внутри дома, монтируют вытяжную трубу на крыше, с учетом строительных нормативов по СНиП 2.04.01—85. Для проведения работ можно вызвать специалистов или сделать монтаж вытяжного узла самостоятельно – при наличии соответствующего инструмента и после сборки внутренней канализации реализация второго варианта не должна вызвать особых трудностей.
- По окончании установки вытяжки на крыше необходимо соединить выход стояка с вытяжной трубой, для этого приобретают фановую трубу (это лучше сделать в самом конце) и стыкуют названые трубные торцы.
- В конце заделывают все дыры в местах прохождения стояка между перекрытиями и в стенах около сливных труб, по СНиП 2.04.01-85 это следует делать цементно-песчаным раствором, но ничего страшного не произойдет, если использовать другие материалы (базальтовую вату, пенопласт с плиточным клеем, монтажную пену).
Рис. 15 Правила монтажа канализационных труб
<center></center>При кажущейся сложности монтаж канализации в частном доме своими руками вполне решаемая задача, если соблюдать основные правила размещения канализационных труб ПВХ, изложенные в СНиП 2.04.01-85. Зная несколько нормативов и имея на руках общестроительный инструмент, который есть во многих загородных хозяйствах, можно сэкономить немалую сумму, проведя монтаж канализации своими руками.
Чтобы монтаж канализации прошёл безошибочно следует внимательно изучить и соблюдать важные правила обустройства канализации.
Во время этапа проектирования внутренней системы канализации даже опытный мастер может допустить ошибку, которая приведёт к различным проблемам пользования, начиная неприятным сточным ароматом и заканчивая отказом работоспособности системы.
Общие сведения
Строительство частных домов переживает настоящий подъём. По этой причине будущие владельцы таких строений нуждаются в обустройстве удобной канализационной системы, смонтировать которую будет под силу даже не специалисту в этой сфере. При этом стоки должны быть наделены хорошей производительностью, потому что многие собственники значительно увеличили число подключаемых сантехнических приборов. В первую очередь, это связано с появлением в свободном доступе разнообразных современных стиральных и посудомоечных машин, набирающих популярность душевых кабин и джакузи. Указанные приборы увеличивают привычный объём водопотребления на двести литров в течение суток.
Рост количества устанавливаемой сантехники становится причиной для усложнения всей системы водоотведения. К счастью, для обустройства хорошей системы можно воспользоваться ПВХ трубами, имеющими в комплекте дополнительные фасонные части, позволяющими провести сборку инженерной конструкции за несколько дней. Кроме того, пластиковые детали продаются вместе с уплотнительными кольцами, без проблем меняющимися при появлении механического дефекта или иного повреждения.
В сборе внутренняя сточная система представляет собой большое количество труб из пластика. А также фасонных элементов, предназначающихся для соединения основных труб. Вся инженерная система предназначается для отведения стоков от сантехники, установленной в доме или квартире. Стоит помнить, что монтаж канализационных труб с нарушением установленных правил монтажа приводит к нарушению исправной работы и другим неприятным последствиям.
Правила обустройства
Основным элементом, выполняющим отвод стоков, принято считать стояк. Это деталь может быть одна на все помещения. Однако есть ряд важных нюансов:
- Если площадь жилого комплекса большая, любо туалетные комнаты располагаются на расстоянии, тогда владельцу придётся продумать обустройство сразу нескольких стояков. Этот элемент представляет собой установленные в вертикальном положении трубы, начинающиеся с подвала, и заканчивающиеся на крыше.
- В подвале стояк необходимо соединить с трубой идентичного или большего размера, располагающейся под определённым углом. Такая труба должна выводить накопленные стоки в специальную ёмкость, либо в станцию очистки.
- Часть стояка на крыше должна быть открытой, либо оснащаться клапаном обратного давления. Важно помнить, что возвышаться стояк над кровлей должен на высоту не меньше 50 сантиметров.
Правила гидродинамики при обустройстве и монтаже канализационной системы
Отказ от использования законов гидродинамики может стать причиной появления самых распространенных оплошностей при обустройстве сливной системы.
Первая кроется в игнорировании обустройства надёжной вентиляции. Фановая труба, идущая на чердак от стояка, предназначается не только для отведения вонючего аромата стоков, но и исполняет роль компенсатора давления. При отсутствии такой важной детали пониженный уровень давления, образующейся над водяным поршнем, удалит жидкость из сифонов. Это приведёт к отсутствию воздуха и проникновению канализационного аромата в дом.
Монтаж сантехнических приборов
Ещё одна ошибка кроется в том, что каждый сантехнический прибор подсоединяют к стояку, расположенному ниже унитаза при помощи подводящих труб. Такой монтаж недопустим, потому что непременно приведёт к появлению нечисто в ванной или раковине после каждого смыва. Аналогичная ситуация возникнет и в случае, когда длина трубы подводки будет больше, нежели установленная правилами.
Чтобы избежать неприятностей при ежедневном использовании сточной системы следует ознакомиться и соблюдать важные правила монтажа канализационных труб.
Рекомендации по обустройству канализации, нарушать которые категорически запрещено
Перед ознакомлением с указанными рекомендациями важно понимать, что игнорирование таких простых правил может являться причиной полного выхода из строя системы канализации. Рассматриваемые правила соблюдать легко.
- Унитаз к стояку должен подключаться отдельно от остальной сантехники.
Расстояние и диаметр
- Диаметр каждой подводящей трубы должен не уступать наибольшему размеру окружности подводок от сантехники.
- Параметр окружности отвода от унитаза составляет 10 сантиметр. Соответственно, стояк не может быть тоньше.
- Расстояние от центрального стояка до сантехники (конкретно унитаза) не может превышать одного метра. При этом любая другая сантехника может быть установлена на расстоянии не более трёх метров.
- Если монтаж внутренней канализации проводится с использованием подводящей трубы с размером, превышающим три метра, тогда параметр внутренней окружности должен быть больше 7 сантиметров. Подводка, длина которой 5 и более метров, монтируется из труб с диаметром 100 миллиметров.
Вам также может понравиться: Диаметр канализационных труб — таблица и размеры
Когда провести увеличение размера внутренней окружности подводки не представляется возможным, тогда есть один вариант, позволяющий обойти указанное правило. Достаточно будет вывести один конец трубы на крышу и установить в ней вакуумный клапан. Можно ещё просто закольцевать верхний конец на стояке выше любого прибора в системе.
5 ошибок, связанных с обустройством внутридомовой канализации
Очень часто оплошности при проведении канализации связаны с неверными расчётами параметров используемых труб. Чтобы обеспечить бесперебойную работу сточной системы, монтаж трубопроводов канализации обязан учитывать такие нюансы:
Угол наклона
Подбираемый угол наклона горизонтальных труб будет зависеть от размера их внутреннего сечения. Согласно нормативным данным, труба пятидесятка должна опускаться на три сантиметра с каждого метра. Труба с диаметром от 100 до 110 наклоняется на два сантиметра. Деталь от 160 миллиметров может иметь наклон, не превышающий 0,8 см на метр изделия.
Вам также может понравиться: Уклон канализационных труб по СНиП
Перепад высоты
Монтаж канализации из пластиковых труб своими руками подразумевает соблюдение такого показателя, как перепад высоты. Его значение должно быть равным одному метру. Для остальной сантехники он составляет три метра. Если необходимо превысить нормативное значение, тогда придётся продумать обустройство вентиляции на каждом конце подводки.
Подбор угла
Очередная распространенная ошибка кроется в неверном подборе угла. Если он будет прямым (90 градусов), тогда при отскоке начнёт формироваться засорение. Избежать проблемы можно путём создания плавного перехода в угловом месте при помощи фасонных деталей с углом в 135 градусов.
Вывод фановой трубы
Ошибкой считается вывод фановой трубы в общую систему вентилирования помещений. Подобный вариант позволит канализационному аромату мгновенно наполнять все комнаты. Важно помнить, что поток воды создаёт большой уровень шума. Чтобы избавить себя от дискомфортного звукового сопровождения следует продумать шумоизоляцию. Использовать можно минеральную вату, которой обматываются трубы. Дополнительно можно соорудить специальные короба при помощи гипсокартона.
Не оборудована обратным клапаном
Труба, служащая для соединения септика со сточной системой, не оборудована обратным клапаном. В указанной ситуации при переполнении уличной ёмкости стоки вернутся в дом и зальёт подвал.
Подробно в статье:Обратный клапан для канализации — что, где, когда?
Ошибки, касающиеся подключения сифонов
Подключение унитаза или любой иной сантехники к стоку проводится при помощи сифона, изготавливаемого в форме буквы U. Такой внешний вид изделия способствует постоянному нахождению воды в нём, что, в свою очередь, ведёт к образованию гидробарьера и не позволяет неприятным ароматам поступать в помещение. Если не учесть следующие недочёты, то система не сможет выполнять свои функции:
- отсутствие вентиляции. В такой ситуации вакуум просто высосет воду, и запах будет свободно поступать в комнаты.
- Запах может появиться и в случае испарение воды. Такая ситуация возникает при редком использовании унитаза по назначению.
Инструменты для работы
Как было отмечено ранее, монтаж систем канализации начинается с оформления подробной схемы, включающей в себя отметку мест установки будущей сантехники, а также параметры используемых деталей. Так как в оборудовании стока участвуют ПВХ трубы, имеющие определённое устройство концов, соединять детали между собой стоит путём помещения конца одной трубы в раструб следующей. Монтаж труб канализации, а точнее центрального стояка, проводится с использованием детали, имеющей внутреннее сечение не менее 100 миллиметров. Для подключения наружной канализацией необходимо использовать гофру, так как такие трубы лучше сопротивляются движению почвы.
Монтаж канализации из пластиковых труб подразумевает наличие следующего инструмента:
- пила для нарезки труб из пластика;
- хорошо наточенный нож (потребуется для выравнивания срезов и фасок);
- уплотнителя для монтажа из резины (вставляются в раструбы).
Для сбора всех деталей в единую сточную систему могут использоваться фасонные детали:
- Отвод или коленья, с помощью которых оформляются углы. Такие детали производятся с углом в 90 или 45 градусов. На обоих концах есть раструбы и уплотнители, создающие достаточно плотную посадку деталей.
- Переходной отвод для соединения нескольких труб с идентичными параметрами внутреннего диаметра.
- Несколько тройников, выступающих в роли фитингов для обустройства разветвлений в системе.
- Переходные муфты, предназначающиеся для создания перехода между деталями с разным параметром толщины.
Зачастую монтажники игнорируют правило нагревания труб перед соединением. Такие действия помогут деталям плотнее сесть. Для нагрева стоит воспользоваться горячей водой.
Очерёдность работ
Установка канализационных труб при обустройстве канализации проводится в таком порядке:
- Монтаж стояка с выводом концов в подвале и на крыше. Важно помнить, что стояк должен располагаться вблизи сантехники. Соединение в подвале делают с наклонной трубой, выходящей в септик. Конец трубы на чердаке следует оснастить обратным клапаном или же оставить открытым.
- Проведение подвода от сантехнического оборудования к центральному стояку.
- Подсоединение подводки к стояку от остальной сантехники, располагающейся выше входа унитаза.
- Монтаж сифонов на каждый прибор сантехники.
- Соединение подводки и сифонов.
На этом этапе работа считается выполненной. Далее останется проверить плотность стыков и жёсткость крепления труб на стенах, а также отсутствие расхождений.
Видеообзор:
Всё полезное о канализации — gidkanal.ru
GidKanal | Яндекс Дзен
Комфорт жильцов квартиры или частного дома невозможен без качественной канализационной системы. Импортная мебель и шикарный дизайн в комнатах не имеют веса, если подтекают сточные трубы. Потому перед прокладкой водопровода требуется грамотный монтаж канализационных труб пвх или конструкций из чугуна. Рассмотрим особенности работы с пластиковым трубопроводом, так как отводные коммуникации все чаще выполняются из пвх. Расскажем об алгоритме работы, поделимся секретами и фишками профессионалов.
Выбор материалов для канализации
В 99% случаев при монтаже канализации используются трубы из пластика (полипропилена, поливинилхлорида, полиэтилена). Преимущества коммуникаций из синтетических материалов – в легкости, простоте сборки, устойчивости к гидротермальным нагрузкам и коррозии, долговечности.
Пвх-изделия наиболее часто используются при прокладке канализаций
На заметку: Для канализационных конструкций можно использовать пластиковые детали гораздо меньшей толщины, чем для водопровода, так как давление ниже.
Диаметр – ключевой фактор, на который нужно ориентироваться. Эта величина зависит от типа сантехнического оборудования. Минимальные диаметры:
- биде и раковины – от 32-40 мм;
- душевые кабины и ванны – от 50 мм;
- если к трубе предполагается подключать больше одного прибора – от 70-85 мм;
- основные стояки – от 100 мм.
Перед тем как взяться за монтаж канализационных труб своими руками, составьте подробную схему будущей системы коммуникаций с расчетами расходников. Просчитайте количество и метраж деталей и фитингов.
Важно: Если планируете делать повороты, избегайте прямых углов, чтобы снизить вероятность засора. Вместо одного соединения в 90° используйте два фитинга по 45°, чтобы сделать поворот плавным.
Стыки и места крепления с фитингом обрабатывайте герметиками для прочности
Использование общего стока для нескольких сантехнических приборов сэкономит деньги и место в помещении, результат получится эстетичнее. Выберите нужный диаметр трубы исходя из приведенных выше рекомендаций – раковину, ванну, стиральную машинку можно подключить к одной трубе, идущей в общий стояк. Унитаз нужно подключать напрямую к стояку – отдельно.
Подготовительные работы
Провести демонтаж канализационных труб и прокладку новых коммуникаций в частном доме можно в срок от суток до нескольких дней, в квартире – от 1-2 до нескольких часов. Неграмотный подход и отсутствие плана растянут мероприятие на недели. Потому тщательно подготовьтесь перед началом работ.
- Определите тип, расположение и количество сантехнических приборов, труб и фитингов.
- Составьте схему.
- Просчитайте запас дополнительных деталей, нужных для функционирования системы (метраж конструкции, расход смесей и фитингов считайте с запасом).
- Если в будущем планируется установка дополнительной сантехники с канализационным сливом, рационально оставить для неё отвод с заглушкой. Иначе придется менять систему и проводить демонтаж канализационных труб заново.
- Закупите расходники.
- Согласно схеме рассчитайте длину отрезков, нарежьте трубы, учитывая габариты купленных фитингов.
При разметке пвх-изделия наносите пометки по всей окружности
Как нарезать и зачистить трубы ПВХ
Для резки пластиковых деталей, так же, как при монтаже чугунных канализационных труб, используйте ножовку по металлу.
Алгоритм резки:
- Наметьте место разреза по кругу – так край получится ровным, что обеспечит герметичность соединений.
- Режьте строго под 90°-ным углом.
- Затем концы зачистите наждачной бумагой или ножом.
Учитывайте, что сточная система устанавливается под уклоном, так как канализация работает на основе силы притяжения. Фиксируйте наклон с помощью скоб на стенах. Купить их нужно заблаговременно вместе с остальными материалами.
Совет: резку деталей рекомендуется проводить прямо перед монтажом канализационных труб – так вы будете использовать их по мере сборки.
Монтаж канализации из отрезков ПВХ
Чтобы избежать протечек и нестыковок, при сборке канализации рекомендуется двигаться в направлении от стояка к сантехническим приборам.
Крепите пвх-коммуникацию к стене каждые 100 см, это предотвратит проседание и поломки
Инструкция по монтажу канализации из пластиковых труб:
- Разметьте оси трубопроводов, мест креплений к стенам и другим поверхностям.
- Соберите узлы крепежей из труб, патрубков и фитингов с помощью герметичных резинок. Вставляйте детали друг в друга до упора. Следите, чтобы скрепляемые поверхности были чистыми. Грязь нарушит герметичность соединения. А это приводит к протечкам и появлению неприятного запаха из-за конденсации влаги (на стыках, из раковин, ванны и самой канализации).
- Соедините детали конструкции, проверьте горизонталь и вертикаль, чтобы крепления были ровными и надежными.
- Скрепите изделия в хомутах, проложите горизонтальные конструкции к сифонам и выпускам сантехники.
Совет: для повышения герметичности мастера советуют смазывать концы отрезков некислотными герметиками, мыльным раствором, автогерметиками или смазками на основе глицерина.
- Когда система собрана, поочередно подключите всю сантехнику, в том числе сифоны от ванны и раковин.
Правила укладки канализации в помещении
Старайтесь сократить количество стыков и поворотов, цельная коммуникация надежнее и долговечнее. Каждое место скрепления – потенциальная угроза протечек в будущем, повороты повышают риск засорений.
Для качественного результата соблюдайте правила монтажа канализационных труб:
- При работе с сантехникой учитывайте особенности материала, для каждого узла смешивания – своя технология.
- При расчете диаметра изделий учитывайте угол уклона и количество подключаемых приборов. На участке подключения к стояку используйте диаметр от 100-150 мм.
- Раструбы стояка и горизонтальных участков направляйте навстречу потоку сточных вод.
- Если перед прокладкой новых коммуникаций проводился демонтаж канализационных труб в квартире или доме, используйте пластиковые детали того же диаметра, что был у старых.
- Для горизонтальных разводок допускается использование диаметра 100 мм, как и в случае со стояком унитаза, для остальных одиночных креплений достаточно 50 мм.
- Уклон системы должен быть 4-7 см на 1 м.
- Чтобы канализация не проседала, крепите отрезки к стенам каждые 100 см.
- Обязательно включите в чертеж фановую вентиляцию. Это поможет регулировать давление в сливных отсеках и избавит от неприятных запахов.
Предупреждаем засоры труб из ПВХ
Несмотря на то, что в случае поломки снять ПВХ трубы проще, чем провести демонтаж чугунных канализационных труб, мероприятие это хлопотное и стоит денег. Чтобы в случае засора не пришлось срывать или заменять установленные коммуникации, предусмотрите «прочистки» с заглушками. Еще одна превентивная мера – дополнительные вертикальные отводы под воздушные обратные клапаны (достаточно диаметра в 50 мм).
Для прочистки возможных засоров оставляйте ревизию с заглушкой – это упростит доступ к забившемуся участку
Ревизии со съемными крышками при монтаже труб для наружной канализации устанавливают через каждые 15 м. Для внутренних систем – на стыке горизонтальных участков со стояком. Этот шаг упростит прочистку канализации, если она забьется.
Как протестировать канализацию
По завершении работ проведите тесты канализационной системы на герметичность.
Варианты проверки:
- включить всю имеющуюся сантехнику одновременно;
- набрать ведро воды, залпом вылить его в раковину, затем в ванну.
Во время проверки изучите все стыки и соединения. Если проблемы не обнаружены, тест пройден успешно. Если протечки есть, закрепите и повторно обработайте проблемные места герметиками или строительным клеем. После высыхания изолирующих веществ заново проведите тесты.
Во время тестов обращайте внимание на стыки и крепления к фитингам
Соблюдая наши рекомендации, вы сможете провести качественную канализационную коммуникацию в доме или квартире самостоятельно.
Видео: монтаж пластиковых канализационных труб
Установка трубы (канализационной трубы, в частности) выполняется с учетом ряда требований и правил. В случае их нарушения снижается скорость оттока жидкости, что приводит к образованию засоров, деформации трубопровода. В зимнее время происходит обледенение коммуникаций. Устранить некоторые проблемы затруднительно без замены труб. Значит, лучше обеспечить хорошее качество оттока отработанной воды еще на этапе монтажа.
Не менее важно сделать правильный выбор материала, при этом учитывают условия эксплуатации. Монтаж канализационных труб своими руками выполняют с применением специальных герметизирующих составов, соединительных элементов.
Установка канализационной трубы
Установка внутреннего трубопровода
Составляется план прокладки канализационной системы, при этом учитываются точки подключения сантехнических приборов (раковина, ванна, унитаз), бытовой техники (стиральная, сушильная машина), а также участок внутреннего и наружного трубопровода. Главная задача — обеспечение беспрепятственного оттока отработанной воды. Благодаря этому снижается вероятность образования засоров, поддерживается достаточная скорость продвижения стоков по трубам.
Кроме того, нужно правильно выбрать фасонные элементы. При этом опираться необходимо на диаметр коммуникаций. Выбор фитингов делается на основании составленного плана, в котором была учтена конфигурация помещения, количество подключаемых сантехнических и бытовых приборов. Соединительные элементы обеспечивают возможность перехода от большого диаметра к малому; с их помощью меняют направление трубопровода, делают разводку.
Норма и правила монтажа:
- с целью подключения раковины используют коммуникации диаметром не больше 40 мм;
- для подведения канализации к мойке на кухне, к ванне используют изделия 50 мм;
- если необходимо подключить несколько сантехнических приборов к одной трубе, подготавливают коммуникации диаметром до 85 мм;
- водоотведение от общего стояка и унитаза организуется с помощью изделий 100-110 мм.
Резка канализационных труб
Не всегда можно установить коммуникации в первозданном виде. Если помещение отличается сложной конфигурацией, или план подключения нестандартный, допустимо нарезать изделия. Для труб из разных материалов используют различные инструменты:
- Пластик. Изделия этой группы можно резать с помощью обычной ножовки по металлу, специальной пилой для полимерного материала или трубореза. Пластик достаточно мягкий, поэтому при резке нет необходимости прилагать много усилий.
- Чугунные трубы резать не рекомендуется. На этапе производства кромка обрабатывается особым образом, что позволяет обеспечить наиболее плотное соединение. В случае появления такой необходимости чугунные изделия режут с помощью болгарки.
Как отрезать канализационную трубу
Существуют инструменты, позволяющие нарезать фаску на торцевых участках коммуникаций.
Соединение элементов
Сборка канализационных труб в частном доме или квартире выполняется разными способами. Выбор варианта делается с учетом вида материала. Каждый из методов имеет свои особенности, подходит лишь для некоторых условий эксплуатации.
Доступные варианты:
- Раструбное соединение. В данном случае прямолинейный торец устанавливается в уширение другой трубы. Образуется неплотность между стенками изделий. Чтобы избежать этого, перед соединением труб в раструб закладывают резиновый уплотнитель. Благодаря ему обеспечивается герметичность. Могут применяться и другие методы уплотнения: пакля, разнотипные смеси. Допустимо объединять разные технологии герметизации. Этот вариант соединения подходит для труб из пластика и чугуна.
- Применение специального клея. Данный метод может использоваться для прокладки полимерных изделий. При этом клей наносится на внутреннюю сторону фасонного элемента и наружную поверхность трубы. Затем изделия быстро соединяют.
- Использование сварочного аппарата. Этот метод применяется для прокладки стального или чугунного трубопровода. У него больше недостатков, чем достоинств, т.к. сварочный шов сильнее подвержен образованию коррозии.
- Применение паяльника. Метод используется для соединения полимерных изделий. Надежность стыка обеспечивается за счет расплавления торцевых участков коммуникаций и фасонных элементов.
Еще используются фитинги. Они могут иметь раструб, что упрощает монтаж. Некоторые соединительные элементы применяются для пайки пластиковых коммуникаций.
Герметизация соединений
Использование специальных материалов и составов позволяет избежать образования протечек.
Для герметизации трубы в ванной и на кухне используют:
- Ленты самоклеящиеся. Их прокладывают по длине окружности коммуникаций на участке стыка. В результате соединение уплотняется, протечки при этом не появляются.
- Герметик на каучуковой основе. На рынке предлагаются составы нейтральные и кислотные. Их наносят на участок соединения коммуникаций по внутренней поверхности перед стыковкой или с наружной стороны изделий после установки трубы в раструб. Предварительно следует обработать коммуникации праймером (обезжирить).
- Пакля. Этот материал используется при соединении коммуникаций методом зачеканки. В данном случае паклю забивают в неплотность между раструбом и трубой. Сверху защищают шов герметиком или раствором, для приготовления которого используется цемент и вода в соотношении 9:1.
Для пластиковых изделий наиболее предпочтительным вариантом является силиконовый герметик.
Фиксирование трубопровода
При возведении инженерных сооружений используют специальные крепления, обеспечивающие поддержку канализации по всей протяженности системы. Они представлены разными видами: подставки, хомуты, держатели, клипсы. Подобные изделия производятся из металла, пластика и стекла. Устанавливают их с некоторым шагом, причем располагаться такие крепления должны в точках соединения участков трубопровода.
Металлические держатели обеспечивают прочную, надежную фиксацию. Благодаря таким креплениям канализационных коммуникаций вероятность образования течи минимальная, т.к. трубопровод не проседает под собственным весом. Использовать пластиковые держатели целесообразно в случаях, когда есть необходимость в обустройстве плавающей системы канализации. В малогабаритных помещениях держатели используются не всегда, что обусловлено небольшой длиной стен.
Монтаж наружной канализации
В частном доме приходится обустраивать автономную систему отвода стоков. Она состоит из внутреннего и наружного водопровода. Во втором из случаев работы выполняются за пределами объекта. Чтобы система функционировала без сбоев, коммуникации закладывают несколько ниже уровня промерзания грунта. Значение данного параметра варьируется в пределах 0,8-1,5 м — все зависит от местности и климата. Система наружной канализации включает в себя не только трубопровод, но и выгребную яму/септик.
Монтаж наружной канализации
Подготовительные работы
Определяют расположение коммуникаций. Магистраль выходит из объекта. По пути ее следования обустраивают септик. Причем нужно учесть возможность подключения ассенизаторной установки. Рекомендуемое расстояние септика от жилой постройки — 9 м, глубина — 1,5 м. Если планируется выполнение монтажа наружного трубопровода, подготавливают участок: удаляют сор, делают разметку для копки траншеи, при этом в грунт вбивают колья, натягивают леску.
Монтажные работы
В процессе копки предусматривают уклон. Рекомендуемое значение данного параметра — от 0,8 до 3 см (на каждый метр). На следующем этапе производится резка коммуникаций, монтаж труб водоснабжения и канализации, предполагающий соединение и герметизацию изделий. Выбор способа стыковки делается заранее. Особенность монтажа наружной системы заключается в необходимости подключения канализации к септику. Причем трубопровод должен входить в септик (его нижнюю часть).
Утепление наружной канализации
Выбирают изоляционный материал. Если планируется использовать рулонный или насыпной утеплитель, работы выполняют после укладки трубопровода. Когда же теплоизоляция представляет собой специальные цилиндрические элементы, их предварительно надевают на трубы, затем уже выполняется монтаж канализации. Это несъемный вид изоляции. Для утепления элементов системы канализации применяют пенополистирол, пенопласт, базальтовую вату, стекловату, пенополиуретан, керамзит.
Тестируем канализацию
Когда система канализации собрана, ее проверяют на наличие протечек. Для этого подается вода. Причем интенсивность ее продвижения по трубопроводу должна быть существенной. Это позволит определить, есть ли неплотности между частями системы. Давление должно быть предельным. Благодаря этому оценивается степень прочности и надежности канализации. Тестирование выполняют на протяжении некоторого периода. Непродолжительная проверка может оказаться неинформативной.
Используемые источники:
- https://montagtrub.ru/montazh-kanalizaczii-vnutri-chastnogo-doma/
- https://gidkanal.ru/montazh-kanalizatsii-pravila-obustrojstva/
- http://trubsovet.ru/material/plastik/montazh-kanalizacionnyx-trub-iz-pvx.html
- https://trubyda.ru/kanalizacionnye/ustanovka-truby
