Счётчики Саяны – приборы, определяющие расход использованной холодной или горячей воды. Аппараты могут применяться частными домовладельцами или потребителями, проживающими в квартирах, устанавливаться в промышленном и коммунальном секторе. Водомеры предполагают индивидуальную эксплуатацию и могут подключаться к централизованным контрольным сетям.
Вид счётчика воды – Саяны
Устройство и принцип работы
Составные части прибора:
- корпус;
- турбинка в виде крыльчатого колеса;
- счётный блок с масштабирующим редуктором и механическим роликовым табло или электронный модуль с микропроцессором для обработки данных и жидкокристаллическим дисплеем.
Конструкция счётчика – Саяны
Все приборы могут дополнительно оборудоваться герконовым магнитным датчиком. Электронные модели могут комплектоваться датчиком температуры и радиомодулем для удалённой передачи данных.
Счётчик учитывает показатели, воспринимая энергию потока воды, проходящего через прибор. Вращаясь, крыльчатое колесо передаёт движение на масштабирующий редуктор, с последующим отображением показателей на роликовом табло.
У электронных моделей вращение крыльчатки воспринимается счётным модулем, обрабатывается микропроцессором, итоговые данные выводятся на жидкокристаллический дисплей. Электронные приборы учитывают показатели в двухтарифном режиме.
Технические характеристики
| Наименование и размерность параметра | Значение | |||
|---|---|---|---|---|
| Диаметр условного прохода, мм (дюймы) | 15 (1/2) | 20 (3/4) | ||
| Метрологический класс по ГОСТ Р 50193.1 | Класс А | Класс В | Класс А | Класс В |
| Минимальный расход, Qmin, класс В (класс А), м³/ч | 0,06 | 0,03 | 0,10 | 0,05 |
| Переходный расход, Qt, класс В (класс А), м³/ч | 0,15 | 0,12 | 0,25 | 0,20 |
| Номинальный расход, Qn, м³/ч | 1,5 | 1,5 | 2,5 | 2,5 |
| Максимальный расход, Qmax, м³/ч | 3,0 | 3,0 | 5,0 | 5,0 |
| Порог чувствительности, м³/ч | 0,015 | 0,015 | 0,020 | 0,020 |
| Наименьшая цена деления индикаторного устройства, м³ | 0,0001 | |||
| Емкость индикаторного устройства, м³ | 99999,9999 | |||
| Наибольший объем воды, м³: | ||||
| Масса, кг, не более | 0,06 | |||
| Межповерочный интервал, лет: | ||||
| Нормативный срок службы, лет | 12 | |||
| Цена, рос. руб. | от 600 |
Документация
Паспорт (модель ВСКМ 90-15, 20): Смотреть
Паспорт (модель ВСКМ 90-25-50): Смотреть
Описание типа: Смотреть
Гарантия на прибор
Производителем гарантируется безаварийная работа прибора в течение 4 лет с момента продажи. Гарантия относится к изделиям, вышедшим из строя по причине заводского брака и не распространяется на продукцию, повреждённую в результате нарушения правил обращения, предусмотренных паспортом.
Преимущества прибора
Водомер характеризует наличие следующих преимуществ:
- простой и надёжной конструкции, обеспечивающей продолжительный срок службы;
- большого межповерочного интервала;
- высокой точности измерения с полным соответствием требованиям государственных метрологических стандартов;
- простоты установки и снятия показаний;
- наличия возможности дистанционного контроля (для соответствующих исполнений);
- надёжности защиты от постороннего воздействия;
- разумной цены;
- возможности получения дополнительной информации (о температуре среды измерения) и учёта данных по двум тарифным планам (для электронных моделей).
Разновидности данного счётчика
Выпускаются следующие разновидности водомеров:
- ВСКМ 90 с диаметром условного прохода 15 и 20 мм;
- аналогичная модель, с проходом 25, 32, 40 и 50 мм;
- Саяны-Т – электронный прибор с жидкокристаллическим дисплеем; Саяны-Т

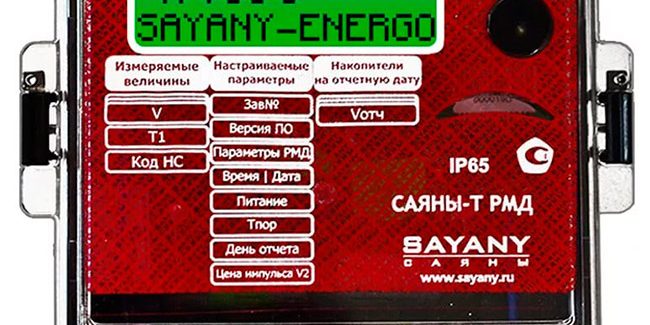

- Саяны-Т РМД – дополнительно оборудован датчиком температуры(термодатчик) и радиомодулем. Саяны-Т РМД
Механические изделия оборудуются встроенным и съёмным импульсным датчиком.
Электронные приборы отличаются от механических продолжительностью межповерочного интервала в 4 года.
Аппараты производятся в одноструйном и многоструйном исполнении.
Как снять показания
Данные о результатах замеров снимаются в такой последовательности:
- Записывается текущее значение на экране, без учёта дробной составляющей.
- От полученного числа отнимаются предыдущие данные.
- Разность перемножается на величину тарифного плана.
У многотарифных моделей операция выполняется в автоматическом режиме для каждого из настроенных тарифных планов. Переключение между отображаемым тарифом производится автоматически, спустя непродолжительный временной интервал, или в ручном режиме, нажатием на кнопку.
Импульсный выход
На изделиях предусмотрено наличие герконового магнитного датчика. Пропорционально вращению крыльчатки, вырабатываются импульсы, передающиеся на удалённое устройство для дистанционного контроля работы прибора. Один сигнал идентичен расходу 10 литров воды. Владельцам счётчиков, оборудованных импульсными датчикам, не потребуется ежемесячно передавать показания о расходе воды в контролирующую организацию.
Можно ли сэкономить
Чтобы уменьшить расход, потребителю необходимо:
- пересмотреть отношение к использованию ресурсов, исключив неоправданные траты;
- приобрести и установить экономичное оборудование (сливные бачки с двумя позициями и пр.);
- обеспечить исправность запорных устройств;
- вместо ванны чаще принимать душ.
Надёжная защита устройства исключает вмешательство в работу прибора. Попытка несанкционированного воздействия на аппарат с целью фальсификации показаний бессмысленна и грозит серьёзными штрафными санкциями при выявлении подобного нарушения.
Установка счётчика
Монтаж прибора разрешено проводить специализированной организации, обладающей соответствующей лицензионной документацией. В случае самостоятельной установки изделия, указанная компания должна подтвердить правильность установки соответствующим актом.
Схема установки счётчика воды
После проверки целостности изделия, извлечённого из упаковки, аппарат размещается в разрыве трубы и крепится гайками с предварительной вставкой уплотнительных прокладок. Водомер располагается в соответствии с направлением стрелки на корпусе, указывающей течение потока воды. Следует исключить перекосы и неравномерности при зажатии гаек.
Факт установки подтверждается соответствующей записью в паспорте счётчика представителем организации, устанавливавшей изделие.
Компания «Прогрессивные Решения» осуществляет услуги по внедрению оборудования, которое позволяет автоматизировать технологические процессы и способствует энергосбережению.
Нас выбирают по многим причинам: мы имеем большой опыт работы на рынке, оказываем полный спектр услуг в области проектирования, монтажа и обслуживания. Наши поставщики – ведущие производители качественного оборудования.
КОМПАНИЯ SAYANY
Компания SAYANY и ее продукция пользуется спросом на рынке с 1994 года. Широкий функционал продуктов, оригинальность и уникальные возможности делают их популярными в области создания систем автоматизации учета различных ресурсов
Учет жидкости
Счетчики жидкостей (горячей и холодной воды) используются для измерений и учета их объема в напорных трубопроводах
Расход газа
Газовые счетчики используются для учета и измерения природного или сжиженного газа, проходящего через них. Это позволяет одновременно учитывать энергоресурсы и экономить их
Измерение тепла
Измерение и учет тепловой энергии, мощности, массы, температуры и расхода теплоносителей в закрытых и открытых системах
КАТАЛОГ ПРОДУКЦИИ SAYANY
Счетчики воды, счетчики газа, квартирные счетчики тепла, измерители тепла, электромагнитные и ультразвуковые расходомеры, теплосчетчики промышленные, поверочные установки и др.
Все
- Все
- Измерители тепла
- Поверочное оборудование
- Расходомеры
- Счетчики воды
- Счётчики импульсов
- Счетчики тепла
- Теплосчетчики
- Устройства передачи
ПОДБОР ОБОРУДОВАНИЯ
Выберите оптимальный способ получения информации по срокам и цене поставки.
После подбора спецификации вы сможете получить наиболее оптимальный вариант коммерческого предложения, в котором будут указаны сроки, стоимость поставки и технические характеристики
Прайс-лист
Выберите подходящий товар в Каталоге компании SAYANY или прайс-листе и отправьте заявку наиболее удобным для вас способом.
Подбор продукции
Свяжитесь с нашим менеджером удобным для вас способом, по телефону или отправьте заявку. И мы подберем для вас подходящую продукцию
Код Вашего заказа
Мы вышлем Вам наше коммерческое предложение после отправки Вами составленного ранее кода заказа на продукцию
Выбор аналога
Если у Вас есть технические характеристики оборудования другого производителя, сообщите нам мы сможем подобрать аналог из нашего ассортимента
ИНФОСТЕНД SAYANY
Узнайте больше о компании SAYANY и ее продукции
Прайс на продукцию SAYANYСчётчик импульсов ДОМОВОЙИзмеритель тепловой энергии ИНДИВИДАвтоматизированная система передачи показаний приборов учётаСистема квартирного учёта коммунальных ресурсов
КОНТАКТЫ
Оборудование | Услуги | Сотрудничество
По всем вопросам приобретения оборудования или техподдержки вы можете обращаться по следующим контактам.
Наши специалисты ответят вам в течение одного рабочего дня.
КОНТАКТЫ ГК «ПРОГРЕССИВНЫЕ РЕШЕНИЯ»
Единый еmail: san@pro-solution.ru
Найти ближайший офис
Россия, Казахстан и другие страны ТС доставка в любой город
Счётчики Саяны – индивидуальные приборы учёта холодной и горячей воды, рассчитанные на использование в условиях частного дома, квартиры или промышленного предприятия. Аппараты предполагают индивидуальную эксплуатацию или могут подключаться к централизованной системе учёта.
Устройство и принцип работы
Водомеры комплектуются:
- корпусом;
- крыльчатым колесом;
- счётным механизмом с отсчётным устройством.
Дополнительно на прибор устанавливаются встроенным или съёмным герконовым датчиком для удалённой передачи данных.
Принцип работы основан на передаче оборотов крыльчатки от проходящего через корпус потока воды на счётный механизм с последующим преобразованием вращения масштабирующим редуктором и отображением показаний на роликовом табло.
Также выпускаются электронные модели, с отображением данных на жидкокристаллическом дисплее. У таких приборов сведения о количестве оборотов крыльчатки обрабатываются микропроцессором, с последующим выводом на жидкокристаллический дисплей.
Конструкция прибора
Технические данные
Характеристики конкретного прибора можете посмотреть в файлах в разделе: Документация
Срок службы прибора
Счётчик рассчитан на продолжительность эксплуатации в пределах 12 лет при гарантийных обязательствах изготовителя на 4 первых года работы от момента установки. Гарантия не распространяется на приборы, вышедшие из строя по причине нарушения условий транспортировки, монтажа и эксплуатации, предусмотренные изготовителем и указанные в паспорте изделия.
Межповерочный интервал
Величина межповерочного интервала прибора – 6 лет. Поверка должна проводиться организацией, получившей соответствующую лицензию.
Стоимость счётчика
Цена аппарата – от 600 рублей, учитывая модель и комплектацию. Стоимость зависит от региона приобретения продукции и расценок торгового представителя.
Преимущества прибора
Водомеры отличают следующие положительные стороны:
- конструктивная надёжность;
- большой межповерочный интервал, составляющий 6 лет;
- универсальность использования;
- низкая погрешность измерения, не превышающая предусмотренную государственными нормативными документами;
- возможность учёта по 2 тарифам и получение дополнительной информации (данных о температуре воды и пр.) – у электронных моделей;
- надёжная конструктивная защита от стороннего воздействия;
- наличие функции удалённой передачи данных;
- незначительная потеря давления в ходе эксплуатации;
- возможность выбора модели, в зависимости от условий эксплуатации.
Рекомендуем: Счётчик ОСВУ(Х) 15-40 — основные характеристики и их установка
Как снять показания
Для снятия показаний достаточно выписать из табло целое количество кубометров, отнять от него замеры по прошлому месяцу и умножить на расценку стоимости воды.
Импульсный датчик
Изделие оснащено импульсным датчиком типа геркон. Датчик вырабатывает частотные импульсы, пропорциональные расходу воды. Один импульс свидетельствует о потреблении 10 литров воды.
Разновидности
Производитель выпускает следующие разновидности водомеров:
- со встроенным герконовым датчиком;
- со съёмным герконовым датчиком;
- с диаметром условного прохода 15 и 20 мм;
- укомплектованные защитным кольцом, выполняющим роль пломбы, и без него;
- в одноструйном и многоструйном исполнении.
Также производятся электронные модели с вариантами условного прохода 15 и 20 мм, учитывающие показатели в двухтарифном режиме:
- Саяны-Т – с жидкокристаллическим дисплеем;
- Саяны-Т РМД – оборудованный термическим датчиком и радиомодулем.
Электронные модели поверяются через каждые 4 года.
Можно ли остановить
Аппарат защищён от несанкционированного воздействия, поэтому счётчик невозможно самовольно остановить, с целью фальсификации показаний. Чтобы снизить расход, потребителю необходимо бережливо относиться к использованию ресурсов и следить за исправностью используемого оборудования.
Установка прибора
Устанавливать счётчик должна квалифицированная компания по это схеме.
Факт установки подтверждается соответствующей записью в паспорте счётчика представителем организации, устанавливавшей изделие.
Документация
Паспорт (модель ВСКМ 90-15, 20): Смотреть
Паспорт (модель ВСКМ 90-25-50): Смотреть
Описание типа: Смотреть
Главная страница→Продукция→4. Расход→4.1. Расходомеры жидкости→4.1.1. Квартирные счетчики воды (водосчетчики)→ САЯНЫ-Т квартирные счетчики холодной и горячей воды
Преимущества турбинного счетчика воды САЯНЫ-Т перед классическим (крыльчатым) водосчетчиком:
— отсутствие в конструкции счётчика магнитной муфты повышает устойчивость прибора грязной воде и исключает возможность манипуляций с использованием магнитов;
— конструкция счётчика исключает возможность «скручивания» и обнуления показаний индикатора;
— прочный пластмассовый корпус счётчика устойчив к гидроударам;
— улучшенные метрологические характеристики;
— питание счетчика осуществляется батарей повышенной емкостью, заряда батареи хватит на 6 лет эксплуатации.
Счетчики выпускаются классов точности 1 и 2.
Межповерочный интервал: 6 лет — для счетчиков холодной воды; 4 года — для счетчиков горячей воды.
Стоимость счетчика воды САЯНЫ-Т зависит от исполнения, общего объема заказа и других ценообразующих факторов (см. форму заказа счетчика воды САЯНЫ-Т, как выбрать (опросный лист), заказать, купить).Цена счетчика воды САЯНЫ-Т (базового исполнения) высылается по запросу. Конкретные условия и цены, как заказать (купить), а также наличие на складе квартирных счетчиков воды САЯНЫ-Т (или срок изготовления) уточняйте у менеджеров отдела продаж по электронной почте и телефону, указанным в разделе сайта Контакты.
См. также характеристики электронных двухтарифных счетчиков горячей и холодной воды САЯНЫ-Т РМД.
Исполнения квартирных счетчиков холодной и горячей воды САЯНЫ-Т
Квартирные счетчики холодной и горячей воды САЯНЫ-Т имеют исполнения ETK, ETW, ETH, ETH-C, отличающиеся максимальной рабочей температурой:
— Саяны-Т Ду-15 ETW – счетчик воды (исполнение: турбина);
— Саяны-Т Ду-15 ETW-i – счетчик воды с импульсным выходом (исполнение: разгруженная многоструйная крыльчатка);
— Саяны-Т Ду-15 ETH – счетчик воды (исполнение: турбина);
— Саяны-Т Ду-15 ETH-i – счетчик воды с импульсным выходом;
— Саяны-Т/м Ду-20 ETW – счетчик воды (исполнение: разгруженная многоструйная крыльчатка);
— Саяны-Т/м Ду-20 ETW-i – счетчик воды с импульсным выходом (исполнение: разгруженная многоструйная крыльчатка);
— Саяны-Т/м Ду-20 ETH – счетчик воды (исполнение: разгруженная многоструйная крыльчатка);
— Саяны-Т/м Ду-20 ETH-i – счетчик воды с импульсным выходом (исполнение: разгруженная многоструйная крыльчатка).
Счетчики САЯНЫ-Т имеют исполнение, отличающееся наличием импульсного выхода с нормированной для типоразмера ценой импульса. Счетчики с электронным табло имеют обозначение «I», а без электронного табло (преобразователь расхода) -«HR».
Основные технические характеристикисчетчика водыСАЯНЫ-Т
— Диаметр условного прохода – 10 мм, 15 мм, 20 мм
— Максимальная температура измеряемой жидкости для исполнения, не более — 30 °С
— Габаритные размеры – 110х70х75 мм, 110х70х75 мм, 130х70х75 мм
— Класс точности 1 и 2
— Межповерочный интервал для счетчиков, установленных на холодной воде 6 лет
— Срок службы изделия не менее 12 лет.
— Гарантия 3 года.
| Наименование характеристики (параметра) счетчиков воды САЯНЫ-Т | Ед.изм. | Значение характеристики (параметра) | |||||
| Диаметр условного прохода, Ду | мм | 10 | 15 | 20 | |||
| Класс точности | 1 | 2 | 1 | 2 | 1 | 2 | |
| Минимальный расход, gмин | м3/ч | ||||||
| • при горизонтальном монтаже; | 0,01 | 0,015 | 0,016 | 0,03 | 0,025 | 0,05 | |
| • при вертикальном монтаже | 0,01 | 0,03 | 0,016 | 0,06 | 0,025 | 0,1 | |
| Переходной расход, gt | м3/ч | 0,04 | 0,06 | 0,06 | 0,12 | 0,10 | 0,20 |
| Номинальный расход, gn | м3/ч | 1,5 | 2,5 | ||||
| Максимальный расход, gm^ | м3/ч | 2 | 3,0 | 5,0 | |||
| ± 1 | ± 2 | ± 1 | ± 2 | ± 1 | ± 2 | ||
| ± 3 | ± 5 | ± 3 | ± 5 | ± 3 | ± 5 | ||
| Цена импульса (для счетчиков с импульсным выходом) | л | 0,01; 0,1; 1; 10 | |||||
| Емкость счетного механизма, число разрядов ЖК индикатора | м3 | 99999,9999 |
| Наименование характеристики (параметра) счетчиков воды САЯНЫ-Т | Ед.изм. | Значение характеристики (параметра) | ||
| Диаметр условного прохода, Ду | мм | 10 | 15 | 20 |
| Диапазон измерений температуры при подключенном термометре сопротивления | °С | 0 .160 | ||
| Температура окружающей среды, Тос | °С | минус 10… плюс 50 | ||
| Давление измеряемой среды, не более | МПа | 1,6 | ||
| Потери напора при номинальном расходе, не более | МПа | 0,025 | ||
| Устойчивость к механическим воздействиям по ГОСТ Р 52931-2008 | — | Г руппа N1 | ||
| Степень защиты от проникновения пыли и влаги по ГОСТ 14254-96 (МЭК 529-89) | — | IP68 | ||
| Габаритные размеры «САЯНЫ-Т» | мм | 110х70х75 | 110х70х75 | 130х70х75 |
| Масса «САЯНЫ-Т», не более | кг | 0,16 | 0,16 | 0,20 |
| Средний срок службы, не менее | лет | 12 |
Комплектация при заказе счетчиков воды САЯНЫ Т
| Наименование | Количество | Примечания |
| Счетчик воды САЯНЫ-Т | 1 | Исполнение в зависимости от заказа |
| Комплект монтажных частей (КМЧ) | 1 | В зависимости от заказа |
| Руководство по эксплуатации и паспорт | 1 | |
| Методика поверки | 1 | Поставляется по запросу |
При оформлении заказа на квартирные счетчики холодной и горячей воды САЯНЫ-Т (расходомеры-водосчетчики тахометрические, крыльчатые и турбинные) следует заполнить опросный лист, который может быть выслан по запросу.
В заказе также следует озвучить потребность в дополнительном оборудовании (КМЧ и т.д., с подробной информацией можно ознакомиться ниже по тексту).
Поэтому убедительная просьба, будьте внимательны при оформлении заказа на тахометрические водосчетчики САЯНЫ-Т не путайте обозначения, а если не знаете или не уверены, то просто напишите основные технические характеристики (Ду, температуру измеряемой среды и т.п.) и условия эксплуатации в простой форме изложения, а инженеры нашего предприятия подберут необходимый Вам прибор и доп. оборудование по наилучшему соотношению Цена — Качество — Срок изготовления (наличие на складе).
Дополнительная информация о тахометрических крыльчатых и турбинных счетчиках воды
КМЧ и дополнительное оборудование к тахометрическим водосчетчикам
Комплектация и виды комплектов монтажных частей (КМЧ) и дополнительного оборудования подбирается в зависимости от типа счетчика воды:— квартирные счетчики (бытовые/индивидуальные крыльчатые Ду15, Ду20); — домовые счетчики (общедомовые турбинные Ду25,32,40,40);;см. номенклатуру, цены и технические описания счётчиков-расходомеров жидкости (водосчетчиков).см. дополнительное оборудование и монтажно-запорная арматура для расходомеров.
Базовая комплектация квартирного крыльчатого водосчетчика (Ду15-20мм) относительно проста: — комплект штуцеров (присоединители — «Американки»): штуцер(удлинитель), гайка, прокладка (G1/2(Ду15) или G3/4(Ду20) по 2 шт., материал латунь или сталь с гальваническим покрытием); — кран шаровый (Ду15 или Ду20, до 1,6МПа, материал обычно латунь или сталь); — фильтр сетчатый грубой очистки воды (прямой или косой, латунный или стальной); — редуктор давления (с манометром или без); — дополнительные выходы (помимо импульсного): многоимпульсные выхода (2,4), частотный, токовый-4-20мА, цифровой-RS232/RS485, радиовыход.см. комплект МСС (монтажная сборка счетчика) для водосчетчиков Ду15, Ду20.
Общедомовые и промышленные турбинные счетчики воды могут иметь достаточно сложную и разнообразную комплектацию: помимо базовой комплектации, аналогичной квартирным индивидуальным приборам учета (присоединители, краны, фильтры, редуктора) возможна комплектация турбинных приборов следующим дополнительным оборудованием:
Присоединительная арматура: — Комплекты монтажных частей — КМЧ Ду15-400мм для резьбового, фланцевого или присоединения типа «Сэндвич». (ответные фланцы, прокладки, болты/шпильки, гайки, шайбы) для установки счетчика (расходомера) или проставки (габаритного имитатора): — Комплекты ответных фланцев (КОФ по ГОСТ 12820-80 и др.) — Переходы Ду, прямые участки (присоединительные участки) и прочие элемены трубопровода — Проставки (габаритные имитаторы, монтажные вставки) — Уплотнения и крепеж (прокладки, болты(шпильки), гайки, шайбы) Также возможна поставка целых монтажных водомерных узлов учета расхода: фланцевых и межфланцевых-«сэндвич»(прямые участки + габаритная вставка + КМЧ).
Дополнительное оборудование узлов учета расхода (УУР): — Монтажно-запорная арматура: краны, клапаны, присоединительные фитинги, тройники, спускники — Шкафы монтажные — КИПиА: манометры, термометры, датчики, реле, преобразователи температуры и давления, регуляторы, блоки(источники) питания, блоки управления. — Оборудование и системы для диспетчеризации Переферийные устройства сбора и передачи данных: модули (M-Bas, МИД, импульсный), радиомодули, концентраторы, ОТР, GSM/GPRS модемы, антенны, адаптеры, конвертер, преобразователи интерфейсов, ПО (диспетчерские программы считывания данных), регистраторы, архиваторы и прочее оборудование. Кабель (электропитания и связи(сигнальный).
Общие рекомендации по размещению, монтажу и работе тахометрических счетчиков воды (водосчетчиков)
Тахометрические (крыльчатые (Ду15-20) и турбинные (Ду25 и более)) водосчётчики (далее — ВС) обычно предназначены для установки в отапливаемых помещениях или специальных павильонах с температурой окружающей среды Тос (воздуха) обычно от +5 до +50С и относительной влажностью не более 80%. К приборам должен быть обеспечен свободный доступ для осмотра в любое время года. Место установки должно гарантировать эксплуатацию прибора без возможных механических повреждений. Установка водосчётчиков в затапливаемых, в холодных помещениях при температуре менее 5С, и в помещениях с влажностью более 80% не рекомендуется (за исключением специального затапливаемого исполнения с кодом пыле-водозащиты IP68).
При монтаже тахометрического водосчётчика должны быть соблюдены следующие обязательные условия:
а) Тахометрический водосчётчик (далее ВС или СВ) монтируется только на горизонтальном участке трубопровода в «разгруженном» положении — циферблатом вверх, при этом крыльчатые счётчики Ду15 и Ду20 мм работают в заявленном в паспорте диапазоне расходов (обычно класса В), а при монтаже на вертикальном участке или циферблатом параллельно стене, ВС начинает работает в диапазоне расходов соответствующих предыдущему менее точному классу (если был класс В, то станет А; а если С, то В, см. технические характеристики, заявленные в паспорте прибора).
б) Установка осуществляется таким образом, чтобы прибор всегда был заполнен водой (монтаж в напорный трубопровод);
в) При установке тахометрического водосчётчика после отводов, запорной арматуры, переходников, фильтров и других устройств, создающих искажение потока, непосредственно перед ВС необходимо предусмотреть прямой участок трубопроводов для спрямления потока длиной не менее 5Ду, а за прибором — не менее 1Ду (где Ду — условный диаметр трубопровода). Прямой участок трубопровода перед малорасходными ВС (Ду=15-40мм) не требуется, если ВС монтируется с комплектом поставляемых заводом — изготовителем присоединителей (штуцеров-удлинителей) специальной конструкции, стабилизирующих поток воды до ламинарного течения. Необходимо учесть, что при нарушении условий монтажа появляется дополнительная погрешность.
г) На случай ремонта или замены счетчика воды (далее СВ) перед прямым участком до прибора и после прямого участка трубопровода после прибора устанавливается запорная арматура (краны, вентили, задвижки, клапаны), а также спускники для опорожнения отключаемого участка, которые монтируются вне зоны прямых участков.
д) Перед малорасходными СВ (Ду=15-40мм), но после запорной арматуры вне зоны прямолинейного участка трубопровода; а также после счетчика при установке его на обратном трубопроводе ГВС или ТС(теплоснабжения), до запорной арматуры рекомендуется устанавливать фильтры воды (прямые или косые сетчатые фильтры грубой очистки).
е) Не допускается установка СВ на расстоянии менее 2-х метров от устройств, создающих вокруг себя мощное электро-магнитное поле (например, силовых трансформаторов), а также размещение прибора в зоне действия постоянных магнитов, использование потребителем «стоп-магнита» вообще противозаконно.
Разрешительная и техническая документация на САЯНЫ-Т
По заявке потребителя могут быть высланы следующие документы: карта(форма) заказа (опросный лист), сертификат/свидетельство об утверждении типа средства измерения, разрешения на применение, декларация о соответствии, письмо о признании результатов поверки, паспорт изделия, техническое описание и руководство по эксплуатации САЯНЫ-Т, описание типа СИ и методика поверки, а также прочие разрешительные и нормативные документы (ГОСТы, СанПиН, СНиПы и правила учета).
Copyright © ТЕПЛОПРИБОР.рф 2015-2019 все права защищены, текст зашифрован, копирование отслеживается и преследуется; авт./ред.-ФМВ, ПОМ; соавторы Саяны ск20, ДЕК/ОРН, КЦ-М15/П0. ГК Теплоприбор — производство и продажа КИПиА: Приборы измерения и контроля расхода / Расходомеры жидкости / Тахометрические счетчики холодной, горячей воды и универсальные (+5+90С): квартирные/бытовые (крыльчатые Ду15, Ду20) и общедомовые/промышленные водосчетчики с Ду более 25мм — Саяны-Т, ПУЛЬС-15У, ВСХ-15…-40, ВСХд-15…-40, ВСТ-15…-40, ПУЛЬСАР-М, СТВУ, СТВХ СТРИМ, СТВК-1, ВСХНК, ВСХКНд и др. См. техописание/характеристики ВС, прайс-лист (оптовая цена), рекомендации по выбору, аналоги и замены, форму заказа (как правильно выбрать, заказать и купить) счетчик воды Саяны-Т по цене производителя в наличии со склада в Москве (или уточнить срок изготовления). Также см. способы доставки и отгрузка ТК (Деловые Линии и другими) по всей территории РФ. Прочую информацию по заказу — см. официальный сайт ГК Теплоприбор раздел Приборы и системы контроля расхода.
Мы будем рады, если информация оказалась полезна Вам, а также заранее благодарим за обращение в любое из представительств группы компаний «Теплоприбор» (три Теплоприбора, Теплоконтроль, Промприбор и другие предприятия) и обещаем приложить все усилия для оправдания Вашего доверия..
Вернуться в начало страницы.
Цена: Цена по запросу
Наличие на складе: В наличии*
Срок поставки: 5-10 раб. дней
Форму «Заказать онлайн» см. ниже Краткие технические характеристики тахометрических крыльчатых и турбинных квартирных счетчиков горячей и холодной воды САЯНЫ-Т — классы точности 1 и 2, диаметр условного прохода Ду 10,15,20мм, расход 0,01…5м3/ч, импульсный выход (опционально) для дистанционного считывания данных, температура измеряемой среды Тис 0…+150 °С, давление до 1,6МПа, ЖК-индикатор, Тос -10… +50°С.
Все цены на тахометрические счетчики воды (САЯНЫ-Т, САЯНЫ-Т РМД, ПУЛЬС-15У, ВСХ, ВСХд, ВСТ, Пульсар-М, СТВУ и другие водосчетчики-расходомеры воды) указаны в рублях (см. общий прайс-лист) без учета налога НДС, стоимости дополнительного оборудования, тары-упаковки, расходов на отгрузку и/или доставку, в расчете на мелко оптовый заказ (при крупных оптовых партиях и на проектные заказы цена формируется индивидуально, исходя из объема партии, достигнутых договоренностей и адреса объекта).
Распечатать страницу
Заказать онлайн
Используемые источники:
- https://myschetchik.ru/vody/sajany
- https://sayany.pro-solution.ru/
- https://pouchetu.ru/vodyanoj/sayany
- http://xn--90ahjlpcccjdm.xn--p1ai/catalog/sayany-t/
-110x80.jpg)
