Счётчик BK G16 и BK G16T – диафрагменный (мембранный) прибор для измерения природного газа, бутана, пропана, паров сжиженных и прочих смесей с неагрессивными свойствами и неоднородной структурой. Изделие рассчитано на эксплуатации в условиях индивидуального потребления объектами жилого, коммунального или промышленного хозяйства, если топливо расходуется в пределах до 16 кубов в час.
Вид счётчика – BK G16Т
Устройство и принцип работы
Аппарат функционирует по следующему принципу:
- Струя газа, проходя через газомер, воздействует на диафрагмы, расположенные в двух измерительных камерах. Попеременное переключение между камерами производится за счёт естественной упругости мембран и распределительной системы с золотниками шиберного типа.
- Энергия передаётся на кривошипно-шатунный блок, а далее, через муфту – на механическое счётное устройство роликового типа.
- В моделях с температурной компенсацией показатели регулируются посредством биметаллической детали, выравнивающей учётные данные, в зависимости от температуры входящего газа.
Конструкция счётчика BK G16
В корпусе, состоящем из двух половин, верхняя из которых включает входной и выходной штуцера, располагаются:
- измерительный блок, включающий две мерных камеры с диафрагмами и распределительной системой;
- кривошипно-шатунный блок, благодаря которому линейное движение мембран преобразуется во вращение роликов счётного устройства;
- счётный модуль со стопором, не допускающим вращение в обратном направлении.
В исполнениях, обозначенных индексом Т в наименовании дополнительно размещён механический корректор.
Модель оснащена импульсным выходом, допускающим функцию удалённой передачи данных после дополнительной установки соответствующего оборудования.
Технические характеристики
| Наименование параметров | Величина |
|---|---|
| Циклический объем, дм³ | 6 |
| Давление газа рабочее, кПа | 100 |
| Максимально допустимое давление внутри корпуса, кПа | 200 |
| Потеря давления, Па | не более 300 |
| Расход, м³/ч: | |
| Порог чувствительности, м³/ч | 0,01 |
| Емкость счетного механизма, м³ | 9999999 |
| Цена деления младшего разряда, л | 2,0 |
| Параметры датчика импульсов: | |
| Температура рабочей среды, °С | -25… +50 |
| Температура окружающей среды, °С | -20… +60 |
| Нормативный срок службы, лет | 24 |
| Межповерочный интервал, лет | 10 |
| Цена, рос. руб. | от 20300 |
Графики потери давленияГабаритный и присоединительные размеры BK G16
Документация прибора
Паспорт BK G16 и BK G16T: Смотреть
Описание: Смотреть
Сертификат: Смотреть
Разрешение: Смотреть
Свидетельство СИ: Смотреть
Установка (пояснения изготовителя): Смотреть
Комплектация счётчика при покупке
Комплектация счётчика BK G16 при покупке
Гарантия на прибор
Гарантийные обязательства компании Эльстер, выпускающей изделие, распространяются на начальные 2 года эксплуатации единицы продукции. Допускается продление гарантийного срока до 27 месяцев от даты, указанной в паспорте относительно первичной поверки устройства на заводе, если изделие определённый период времени хранилось на складе.
Реализатор устанавливает гарантийные обязательства в рамках установленных изготовителем, если торговая компания относится к официальным реализаторам данной продукции. В противном случае потребителю необходимо изучать условия приобретения товара у отдельно взятого продавца.
Преимущества прибора
Эту модель с традиционной конструкцией характеризуют следующие достоинства:
- неприхотливость в эксплуатации и надёжность;
- долговечность;
- качество комплектующих, обеспечивающих необходимые эксплуатационные качества изделия;
- низкая погрешность измерений;
- большая продолжительность межповерочного интервала;
- современный и привлекательный дизайн;
- разумная цена;
- возможность установки дополнительных устройств, обеспечивающих дистанционную передачу данных;
- качественное покрытие металла корпуса, предохраняющее изделие от коррозии;
- наличие стопорного устройства, предотвращающего ход механизма в обратном направлении;
- возможность компенсации повышенной или пониженной температуры измеряемого газа (для отдельного исполнения газомера).
Разновидности счётчика
Исполнения газомера отличаются по следующим критериям:
- количеству патрубком – выпускается модель с совмещённым входом-выходом;
- правому или левому расположению впускного штуцера;
- наличию механической коррекции показателей по температуре газовой смеси, за счёт биметаллической детали – исполнение BK G16T.
Снятие показаний
Показания снимаются путём записи данных с механического табло:
- Выписывается число, расположенное левее от запятой (обозначено синим прямоугольником на фото), дробные доли в расчёт не принимаются(красный прямоугольник).
- От записанного значения отнимается полученное в прошлом месяце.
- Результат умножают на расценку одного куба, чтобы получить сумму к оплате.
Снятие показаний со счётчика BK G16 и BK G16Т
Можно ли сэкономить
Конструкция газомера исключает несанкционированное вмешательство для замедления работы устройства или уменьшения зафиксированных показаний.
Чтобы сэкономить, потребителю необходимо обеспечить правильную эксплуатацию изделия, исключить утечки газа и подобрать потребляющее оборудование, экономно расходующее энергоносители.
Учитывая, что прибор позволяет подобрать модификацию с дополнительными функциями, это избавит от необходимости последующего приобретения отдельных аппаратов по коррекции и контролю данных. Модель, объединяющая возможности всех дополнительных приборов, обойдётся дешевле, как и оплата по потреблённым кубам вместо нормативной.
Установка счётчика
Для монтажа и подключения прибора газопоставляющую компания приглашает специализированную организацию, обладающую необходимыми полномочиями, подтверждёнными разрешительной документацией от государственных органов.
В зависимости от условий отдельно взятого региона, стоимость установки составит от 5 до 7 тысяч рублей, не учитывая работы по монтажу газовых труб и цены самого изделия.
При монтаже необходимо руководствоваться положениями разработанного проекта установки, документации, представленной изготовителем для данной модели, обеспечив требуемое положение газомера, допустимые расстояния и крепёж.
Размеры и стандарты установки счётчиков от плиты
Ввод устройства в эксплуатацию возможен только после соответствующей записи о монтаже и подключении в паспорте изделия.
Дополнительно применяется
Пункт учета и редуцирования газа ПУРДГ- 6..25
Система телеметрии для бытового сектора
—>
Назначение
Счётчики газа предназначены для коммерческого учёта количества потребляемого газа.
Измеряемая среда: природный газ, пропан, бутан, инертные газа и другие неагрессивные, неоднородные по химическому составу газы.
Область применения: в коммунальном, бытовом хозяйстве, на предприятиях различных отраслей промышленности и в других сферах деятельности человека, требующих учёта потребляемого газа.
Основные характеристики
- Диапазон рабочих расходов:
ВК-G6 0,06 — 10 м³/ч;
ВК-G10 0,10 — 16 м³/ч;
ВК-G16 0,16 — 25 м³/ч;
ВК-G25 0,25 — 40 м³/ч.
- Погрешность измерения:
в диапазоне расходов: Q мин. ≤ Q < 0,1Q ном. ± 3 %;
в диапазоне расходов: 0,1Q ном. ≤ Q ≤ Q макс. ± 1,5 %.
- Циклический объём измерительных камер:
ВК-G6 — V 2 дм³;
ВК-G10, ВК-G16 — V6 дм³;
ВК-G25 — V12 дм³.
- Порог чувствительности:
ВК-G6 — 0,008 м³/ч;
ВК-G10, ВК-G16, ВК-G25 — 0,01 м³/ч.
- Рабочее давление:
50 кПа
- Диапазоны температуры:
Рабочей среды от −25°C до +40°C;
Окружающей среды от −40°C до +55°C.
- Межповерочный интервал — 10 лет
Средний срок службы — не менее 24 лет
Отличительные особенности
- Компактность конструкции и современный дизайн
- Возможность монтажа на счётчик низкочастотного датчика импульсов типа IN-Z61 (геркон) для осуществления дистанционной передачи данных, например с помощью системы автоматического сбора данных (системы АСД)
- Блокировка цифровых колёс отсчётного устройства от обратного хода (устройство, блокирующее скручивание показаний счётчика).
- Высокая чувствительность и точность измерений
- Низкие энергетические потери и малая потеря давления
- Нечувствительность к загрязнениям газа
- Низкий уровень шума
- Высокая коррозионная стойкость применяемых для изготовления деталей материалов
- Длительный срок службы и высокая надёжность
—>
Комплекс для измерения количества газа СГ-ТК
Газовый счётчик Elster BK-G16 служит для сбора данных о потреблении природного газа в газопроводах низкого давления. Подходит для бытового, коммерческого и коммунально-бытового использования. Прибор также активно применяют в технологических процессах, в которых общий объём потребляемого газа на оборудовании составляет не более 25 м³/ч.
Устройство счётчика
Диафрагменный счётчик BK-G16 состоит из 3-х основных частей:
- Корпуса;
- Измерительного механизма;
- Счётного устройства.
Через камеры газ поступает в мембраны измерительного механизма и приводит их в движение. Распределительная система приводит в действие барабанное счётное устройство. Измерительная система размещена в газонепроницаемом корпусе, который состоит из двух соединённых между собой частей. Обе части сжаты прочным поясом и обработаны термостойким герметиком.
Устройство состоит из материалов высокого качества, что гарантирует:
- длительный срок службы;
- минимальный вес;
- тихую работу изделия.
В зависимости от направления потока, газовый счётчик можно приобрести в двух исполнениях – «правый» и «левый».
Технические характеристики
Срок службы прибора
Компания Elster работает над продлением срока службы своей продукции. Газовый прибор BK-G16 будет выполнять свои функции на протяжении не менее 24 лет.
Межповерочный интервал
Данная модель счётчика относится к категории устройств, подлежащих поверке. Поверка производится с интервалом в 8 лет и после каждого проведения ремонта.
Стоимость счётчика
В базовой комплектации, цена измерительного прибора составляет от 20 000 руб. Стоимость модифицированных версий нужно уточнять у поставщиков.
Снятие показаний
Прибор учёта газа прост в использовании, поэтому снять показания не составит труда. Для этого нужно передавать в газовую службу ряд цифр на экране, которые расположены до запятой(зелёный прямоугольник). Ряд цифр которые находятся в красном прямоугольнике нужны только для учёта доль куба и для проверки исправности прибора.
Рекомендуем: Газовый счётчик СГБМ 1.6 — обзор и как снимать показания
Для определения израсходованных кубов за месяц, необходимо(« — » — это минус): всего кубов = числа на табло — числа на табло месяц назад.
Сумму, которую придется заплатить: сумма оплаты = всего кубов * на расценку газа за куб.
Модификации BK-G16
Данная модель производства Elster может быть оснащена дополнительными устройствами:
- Импульсный датчик дистанционного учёта IN-Z61.
- Корректор объёма природного газа серии ТС220.
Каждое устройство предназначено для обеспечения удобства эксплуатации и повышения точности измерения прибора.
Дистанционный датчик импульсов IN-Z61
Импульсный датчик устанавливается на счётчиках Elster модельного ряда BK – от G1,6 до G25 версий. Внешний датчик импульсов предназначен для дистанционного учёта расхода газа с помощью низкочастотного вывода, соединённого с модемом.
Корректор рабочего объёма газа серии ТС 220
Устройство является продолжением серии корректоров TC и служит для приведения к норме поступившего газа. Приводит топливо к стандартным условиям путём определения коэффициента коррекции в зависимости от температурных значений. Компенсатор – это специальная пластина в виде спиральной или U-образной пружины из биметалла которая изменяет объём измерительных камер и тем самым нагревает газ( до +20°С) по ГОСТ 2939.
Установка прибора
Установка, монтаж и демонтаж газовых счётчиков проводится по строго регламентированным правилам:
- Данные виды работ могут проводить только представители специализированных организаций, у которых имеется соответствующее разрешение.
- Устройство должно быть расположено в соответствии с правилами и положениями по размещению и монтажу газовых счётчиков. Габаритные размеры и расстояния размещения счётчика от плиты
- При заполнении газом системы ввода следует медленно открывать поток газа сначала на входе, затем на выходе из системы. Это позволит избежать деформации частей прибора от ударной нагрузки.
- При монтаже и эксплуатации газового счётчика запрещается допускать избыточное давление газа выше максимального. Также следует оградить устройство от механических повреждений пломб и узлов, воздействия на него коррозийно-активных веществ.
Габаритные и присоединительные размеры BK G6, BK G10, BK G16 и BK G25
Счётчик ВК G16T – современное газоизмерительное устройство диафрагменного типа, предназначенное для определения объёма использованного газа. Прибор может устанавливаться в частных и многоквартирных домах, зданиях общественных учреждений, на промышленных объектах.
Устройство счётчика
В герметически закрытом корпусе аппарата заключены встроенный измерительный механизм и счётное устройство. Измерение производится путём попеременного перемещения газовой смеси из отсеков и преобразованием возвратно-поступательного движения мембран кривошипно-шатунным механизмом во вращение на счётное устройство.
Конструкция предусматривает наличие шиберного золотникового устройства, компенсирующего температурные колебания газа для обеспечения точности показаний.
Технические характеристики

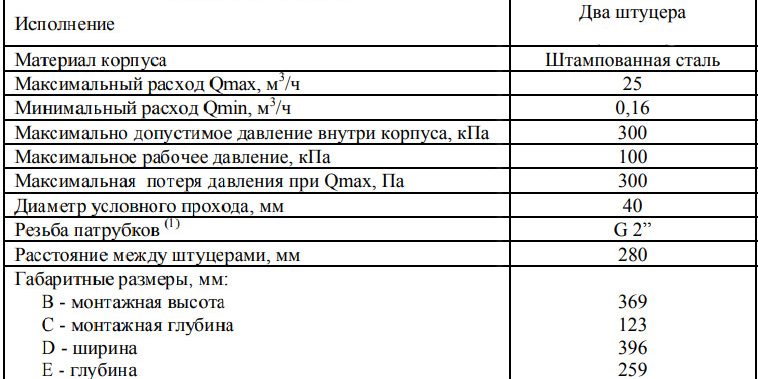

Технические характеристики счётчика BK G16T
Паспорт прибора
Технический паспорт прибора BK G16T: Смотреть.
Срок службы прибора
Нормативная продолжительность работы изделия – до 24 лет. На первые 24 месяца с момента выпуска изготовителем гарантируется исправная работа аппарата, с возможностью бесплатного ремонта, необходимость которого вызвана заводским браком.
Межповерочный интервал
Интервал газомера составляет 10 лет. После поверки, аккредитованная организация, выполнявшая поверку, отражает результаты выполненных работ в паспортной документации.
Стоимость счётчика
Цена за единицу данной продукции составляет от 34000 рублей. В случае приобретения оптовой партии, продавец предоставляет скидки.
Как снять показания
Прибор оснащён механическим пятиразрядным табло, отображающим целое значение учтённых кубов газа с тремя разрядами дробных долей. Для снятия показаний учитываются данные целого числа(зелёный прямоугольник), снятие первого числа месяца, следующего за отчётным.
На фото BK G16 у этих двух счётчиков табло одинаковое, поэтому показания снимаются аналогично.
Рекомендуем: Газовый счётчик СГБМ 1.6 — обзор и как снимать показания
Для подсчёта объёма потреблённого за месяц газа от полученных данных вычитаются предыдущие показания и умножается на тариф одного кубометра.
Преимущества прибора
Изделие отличается следующими положительными качествами:
- незначительной массой и компактными габаритами; Габаритные и присоединительные размеры BK G6, BK G10, BK G16 и BK G25
- возможностью корректирования показаний с учётом температурных характеристик газовой смеси;
- низкой погрешностью измерений;
- надёжностью за счёт использования качественных материалов для движущихся узлов;
- блокировкой, исключающей остановку прибора или уменьшение показаний;
- продолжительным межповерочным интервалом.
Изготовитель обеспечил соответствие конструкции газомера установленным требованиям качества, предъявляемым к измерительной аппаратуре.
Разновидности данного счётчика
Модель выпускается в единственном исполнении. По желанию потребителя предлагаются модификации с различным размещением входного и выходного штуцеров, в зависимости от особенностей разводки трубопровода.
Можно ли остановить
В конструкции прибора предусмотрена блокировка, предотвращающая самовольную остановку счётного механизма и вращение его в обратном направлении с целью хищения голубого топлива.
Установка счётчика
На установку счётчика должен разрабатываться соответствующий проект. Выполнение монтажных работ производится специализированной компанией, обладающей необходимой разрешительной документацией от государственных контролирующих органов.
Габаритные размеры и расстояния размещения счётчика от плиты
В процессе монтажа должны соблюдаться требования строительных стандартов и размеры, предусмотренные проектной документацией.
Уклоны входного и выходного трубопроводов должны исключать возможность попадания конденсата внутрь измерительного устройства. Герметичность проверяется с применением специальной контролирующей аппаратуры или эмульсией. При подключении газ на трубу перекрывается. Перед устройством устанавливается фильтр, для задержки взвешенных частиц.
Приобретение и установка данной надёжной и современной модели обеспечивает надёжную эксплуатацию газоизмерительного устройства при условии соблюдения руководства, разработанного изготовителем.
Артикул: bk16t
Главная » Каталог товаров » Счетчики газа » Коммунальные счетчики газа » Счетчик газа BK G16T
Описание Счетчик газа BK G16T
Коммунальный диафрагменный счетчик газа с температурной коррекцией BK-G16T предназначен для коммерческого учета объема потребляемого природного, сжиженного газов. Газовый счетчик BK G16T допущен к применению в Российской Федерации и зарегистрирован в Государственном реестре средст измерений под № 36707-08 и №36709-08 Устройство и принцип работы. Принцип работы диафрагменного счетчика основан на поочередном вытеснении газа из рабочих камер за счет попеременного перемещения диафрагм входным давлением газаДля исключения на показания счетчика температуры газа, в конструкцию счетчика введено устройство механической температурной компенсации, выполненное в виде спиральной биметаллической пружины. Биметаллическая пружина при температурах газа отличных от стандартной (20 С) по ГОСТ 2939, изменяет объем измерительных камер измерительного механизма и тем самым, осуществляет приведение объема потребляемого газа к стандартным условиям. При этом изменение относительной погрешности счетчика, вызванное отклонением температуры измеряемого газа от стандартной, по сравнению с допустимой, не превышает 0.1% при изменении температуры на 1С. Применение. Газовый счетчик BK G16T применяется в коммунальном и бытовом хозяйствах, на предприятиях различных отраслей промышленности, а также в других сферах деятельности человека, требующих учета потребляемого газа. По желанию комплектуется штуцерами (адаптер) ДУ 40. Изготовитель: «Elster GmbH», Германия. Газовый счетчик BK-G16T (280мм)
Характеристики Счетчик газа BK G16T
| Диапазон рабочих расходов | от 0.16 м3/ч до 25 м3/ч |
| Рабочее давление газа | 50 кПа |
| Температура рабочей среды | от -20 до +50 |
| Температура окружающей среды, при которой не нарушается работоспособность счетчика | от -30 до +60 |
| Максимально допустимое давление | 100 кПа |
| Межосевое расстояние | 280 мм |
| Габаритные размеры, мм | 330х405х234 |
| Присоединительная резьба, дюйм | 2 |
| Вес | 5,7 кг |
| Межповерочный интервал | 10 лет |
| Гарантия производителя | есть |
| Гарантийный срок счетчика со дня ввода в эксплуатацию | 12 месяцев |
| Средний срок службы счетчика | 24 года |
| Год выпуска | 2019 |
| Производитель | «Elster GmbH» |
| Страна производства | Германия |
С этим товаром смотрят
Счетчик газа BK G25T Цена: 50 30047 400рублей |
Счетчик газа BK G10T Цена: 26 900рублей |
Газовый счетчик BK-G4 ETe Цена: 15 90015 600рублей |
Запорный газовый клапан ELEKTROMED G10 Цена: 69 700рублей |
Счетчик газа BK G16 Цена: 22 400рублей |
Счетчик газа ITRON G16 (250мм) Цена: 27 780рублей |
Счетчик газа СГ-ТК-Д25 корпус Цена: 56 700рублей |
Счетчик газа СГ-ТК-Д16 корпус Цена: 54 850рублей |
Монтажный комплект для счетчика газа Цена: 200рублей |
Газовый счетчик BK-G6 ETe Цена: 17 250рублей |
Газовый счетчик GALLUS IV PSC G4 (Gallus 2002 G4) Цена: 17 800рублей |
Газовый счетчик Metrix G6 (130мм) с гос. поверкой. Цена: 7 400рублей |
Газовый счетчик BK-G4 Цена: 2 6002 500рублей |
Газовый счетчик GALLUS iV PSC G6 (Gallus 2002 G6) Цена: 18 400рублей |
Система контроля загазованности СГК-2 (СО-СН) Цена: 10 650рублей |
Счетчик газа ITRON (Actaris) G10 (250мм) Цена: 27 780рублей |
Газовый счетчик СГМН-1М-G6 (250мм) Цена: 3 900рублей | Газовый счетчик СГД-G6 (130мм) Цена: 5 200рублей |
| Счетчик газа BK G10 (280мм) Цена: 21 780рублей | Газовый счетчик СГК-G4 (г. Воронеж) Цена: 2 800рублей | Газовый счетчик BK-G4T Цена: 3 7003 500рублей |
| Газовый счетчик NPM G 4 на замену Gallus 2000 G4 Цена: 2 800рублей | Газовый счетчик ОМЕГА РЛ G4 Цена: 2 800рублей | Клапан запорный газовый с электромагнитным приводом КЗГЭМ Цена: 2 350рублей |
| Газовый счетчик BK-G6 (200мм) Цена: 5 700рублей | Внешний сенсор SGAMET Цена: 4 650рублей | Счетчик газа BK G25 Цена: 27 170рублей |
| Газовый счетчик СГК G4 СИГНАЛ Цена: 2 800рублей | Сигнализатор загазованности СТГ-1-1 Цена: 16 500рублей | Сигнализатор загазованности, СЗ-1 Цена: 3 140рублей |
| Выносной пульт контроля ПК-3 Цена: 1 000рублей | Кран шаровый латунный для газа БАЗ Цена: 300рублей | Газовый счетчик NPM G 4 Цена: 2 500рублей |
| Система контроля загазованности СГК-1-СН4 Цена: 4 000рублей | Газовый счетчик BK-G6T (250мм) Цена: 5 700рублей | Сигнализатор загазованности СЗ-3 Цена: 3 500рублей |
| Сигнализатор загазованности Domino B10-DM01 Цена: 7 470рублей | Система контроля загазованности бытовая СГК-2-Б(СО-СН) Цена: 7 300рублей | Сигнализатор загазованности, СЗ-1Б Цена: 2 900рублей |
| Система контроля загазованности бытовая СГК-1-Б-СН Цена: 3 300рублей | Ящик защитный для газового счетчика Цена: 1 350рублей | Газовый счетчик СГБМ-4 с НГ Цена: 3 350рублей |
| Изолирующие соединение малогабаритное ИСМ Цена: 105рублей | Сигнализатор загазованности Domino B10-DMO3G Цена: 12 730рублей | Счетчик газа BK G10 (250мм) Цена: 21 780рублей |
| Газовый счетчик СГБМ-2,5 с НГ Цена: 1 800рублей | Фильтр газа ФГП прямоточный Т-образный Цена: 390рублей | Блок управления, питания и сигнализации БУПС-4 Цена: 5 800рублей |
| Сигнализатор загазованности СЗ-2 Цена: 5 960рублей | Газовый счетчик БЕРЕСТЬЕ Г6 (250мм) Цена: 4 900рублей | Газовый счетчик СГБМ-3,2 с НГ Цена: 2 300рублей |
| Газовый счетчик BK-G6 (250мм) Цена: 5 200рублей | Сигнализатор загазованности RGD CO0 MP1 Цена: 12 900рублей | Счетчик газа СГ-ТК-Д40 корпус Цена: 63 250рублей |
| Клапана термозапорные КТЗ муфтовые. Цена: 165рублей | Сигнализатор горючих газов СГГ10-Б Цена: 3 400рублей | Газовый счетчик BK-G4T V2 Цена: 5 400рублей |
| Клапана термозапорные КТЗ фланцевые. Цена: 2 500рублей | Счетчик газа СГ-ТК-Д10 корпус Цена: 39 700рублей | Фильтр газа ФГП прямоточный У-образный Цена: 350рублей |
Используемые источники:
- https://myschetchik.ru/gaza/bk-g16-i-bk-g16t
- https://gaselectro.ru/market/bytovye_i_kommunal_nye_schetchiki_gaza/kommunalnye_diafragmennye_schetchiki_gaza_bkg6_bkg10_bkg16_bkg25.html
- https://pouchetu.ru/gazovyj/schyotchik-bk-g16
- https://pouchetu.ru/gazovyj/bk-g16t
- http://gazamarket.ru/goods/schetchik-gaza-bk-g16t
