Счетчики воды ВСКМ

Счетчики воды ВСКМ производятся компанией ПК Прибор. Это крыльчатые многоструйные аппараты для учета потребления горячей и холодной воды. Различные варианты устройств различаются между собой диаметром условного прохода, монтажной длинной и объемом пропускаемой воды.

Для чего нужен счетчик ВСКМ с импульсным выходом

Счетчик ВСКМ нужен для точного определения объема питьевой или сетевой воды, подаваемой в обратных и подающих трубопроводах, относящихся к открытым или закрытым системам теплоснабжения, горячего и холодного водопровода. Температурный диапазон, при котором допустима работа устройства от +5 до +90^оС. Давление не больше 1,6 МПа. Функционирование устройства основывается на измерении количества оборотов крыльчатки, которая вращается со скоростью, прямо пропорциональной расходу жидкости, идущей по трубопроводу.

Оборудование имеет конструкцию по типу сухохода. В жидкости пребывает исключительно крыльчатка, которая вращается во время работы устройства. Между ней и счетным механизмом кинематическая связь выполняется при помощи магнитного взаимодействия непосредственно через перегородку, которая отличается герметичностью. Крыльчатка имеет опорные элементы, особые счетные механизмы, которые оснащаются специальными часовыми камнями для продолжительной эксплуатации и оптимальной надежности учетного прибора.

Виды и особенности счетчиков ВСКМ

Оборудование представленного типа предназначается для бытового и общедомового применения. В продаже доступен широкий ассортимент устройств, которые различаются между собой применением и другими характеристиками.

Бытовые

Счетчики воды для бытового применения предназначаются для учета расходы количества питьевой воды. Устройства устанавливаются в частных домах и коттеджах, на дачах, в квартирах и небольших офисах. Диаметр условного прохода составляет 15-20 мм. Для счетчиков, которые нужны для домашнего использования, важны такие параметры как точность, надежность, простота эксплуатации и комфорт в применении.

В настоящее время на рынке доступны такие модели устройств для бытового применения.

• ВСКМ 90 15;
• ВСКМ 90 20;
• ВСКМ 90 15 с импульсным выходом.
• ВСКМ 90 20 с импульсным выходом.

Конструктивно представленные модели содержат корпус с фильтром, счетные механизмы, которые находятся в стакане из специального немагнитного материала, а также измерительную камеру.

Представленные устройства относятся к многоструйному виду измерительной техники: вода отправляется через отверстия на крыльчатку в направляющей, где она расположена. Благодаря такой особенности значительно повышается точность измерений. Кроме того, можно говорить относительно надежности водомера.

Технические характеристики ВСКМ 90-15 и ВСКМ 90-20.

Параметр	ВСХМ 90-15	ВСХМ 90-20
Диаметр (Ду), мм	15	20
Давление (Ру), МПа	1.6	1.6
Высота, мм	85	85
Ширина, мм	190	230
Монтажная длина	80/110	130
Минимальный расход, м3/ч	0.06	0.1
Номинальный расход, м3/ч	1.5	2.5
Максимальный расход, м3/ч	3	5
Класс точности	A, B	A, B
Тип соединения	Резьбовой	Резьбовой
Температурный режим, °С	от +5 до +90	от +5 до +90
Масса, кг	0.6	0.7

Общедомовые

Устройства предназначаются для монтажа на узлы водоснабжения в магазинах, средних и небольших предприятиях, жилых домах. Они чаще всего имеют диаметр условного прохода в пределах 25-50мм. В продаже доступны такие модели счетчиков для общедомового применения:

• ВСКМ 90-25;
• ВСКМ 90-32;
• ВСКМ 90-40;
• ВСКМ 90-50.
• ВСКМ 90-50Ф.

Счетчики ВСКМ 90 отличаются высокой надежностью. Они имеют специальную защиту от влияния примесей в жидкости (даже в том случае, если фракция). Если говорить о других моделях подобных устройств, в них механизм соединен валом с измерительной частью. Крыльчатка является единственной частью, которая движется в счетчиках. Чтобы продлить период эксплуатации наиболее уязвимого компонента конструкции счетчика, он делается из материала, который проявляет устойчивость к агрессивному влиянию жесткой воды и нейтральность к электрическим случайным полям.

Технические характеристики ВСКМ 90-25, ВСКМ 90-32, ВСКМ 90-40 и ВСКМ 90-50.

Параметр	ВСХМ 90-25	ВСХМ 90-32	ВСХМ 90-40	ВСХМ 90-50
Диаметр (Ду), мм	15	20	50	50
Давление (Ру), МПа	1.6	1.6	1.6	1.6
Высота, мм	120	120	155	185
Ширина, мм	260	260	300	300
Монтажная длина	260	260	300	300
Минимальный расход, м3/ч	0.07	0.12	0.2	0.45
Номинальный расход, м3/ч	3.5	6	10	15
Максимальный расход, м3/ч	7	12	20	30
Класс точности	A, B	A, B	A, B	A, B
Тип соединения	Резьбовой	Резьбовой	Резьбовой	Резьбовой
Температурный режим, °С	от +50 до +90*	от +50 до +90*	от +50 до +90*	от +50 до +90*
Масса, кг	2.2	2.5	4.5	6

*Есть модификации работающие при температуре от +5 до +120^оС.

Условия эксплуатации

Бытовые и общедомовые счетчики ВСКМ предназначены для применения в одной и той же среде. Тем не менее, различные модели устройств между собой отличаются диаметрами, диапазоном расхода, строительной длиной. Данные параметры рекомендуется уточнять перед приобретением устройства.

Где применяются счетчики ВСКМ

В основном счетчики такого типа применяются в быту. Основная задача – учет горячей и холодной воды. Представленные модели прекрасно показали себя при измерении объема воды, которая течет по трубопроводам городской магистрали.

В зависимости от модели возможно применение на трубопроводах закрытого/открытого типа. Устройства в полной мере соответствуют общепринятым стандартам. Рабочего давления в пределах 1,6 МПа вполне достаточно для выполнения штатных измерений, а также для защиты от возможных гидравлических ударов.

Особенности монтажа счетчиков ВСКМ

Для правильной установки устройства рекомендуется привлечь профессионала. Рекомендации по монтажу прописываются в паспорте к каждой конкретно взятой модели устройства. С ними желательно ознакомиться до начала работ (скачать паспорт можно ниже).

Монтаж счетчиков должен производиться, как на горизонтальном участке трубы, так и на вертикальном.

В комплектацию счетчика воды ВСКМ входит счётчик, комплектующие детали , паспорт и упаковка.

Паспорта и сертификаты

Паспорт на ВСКМ 90-15, 20: СКАЧАТЬ.

Паспорт на ВСКМ 90-25, 32, 40, 50: СКАЧАТЬ.

Сертификат на счетчики ВСКМ 90: СКАЧАТЬ.

С 2018 года законодательство Российской Федерации обязало физических и юридических лиц устанавливать счетчики на воду. Несмотря на ряд материальных затрат, их установка в квартире, офисе или на предприятии окупается за считанные месяцы. Ведь вода оплачивается не по установленным нормам, которые достигнуть весьма проблематично, а по фактическому расходу. К тому же измерительное устройство в квартире дисциплинирует всех членов семьи, побуждая их экономно расходовать воду. Ведущими игроками на рынке приборов учета стали счетчики воды «ВСКМ» (водосчетчик крыльчатый модифицированный).

 Производитель

Одно из лидирующих мест среди предприятий, выпускающих приборы учета воды, занимает московская производственная компания «ПРИБОР». Она производит счетчики воды торговой марки «Декаст Метроник». Это предприятие более 20 лет успешно выдерживает серьезную конкуренцию на рынке приборов учета. Водосчетчик «ВСКМ» – один из наиболее востребованных видов продукции ПК «ПРИБОР». Установка этих устройств позволяет взять под полный контроль потребление воды и заметно снижает расходы на оплату ЖКХ.

Модели и технические характеристики

Наиболее популярны приборы учета «ВСКМ-90-15…50». Где число 90 означает максимально допустимую температуру рабочей жидкости в градусах Цельсия. То есть все приборы этой марки могут устанавливаться в магистраль как холодной, так и горячей воды.

Второй числовой параметр означает диаметр условного прохода. То есть внутренняя толщина трубопровода в миллиметрах. Его рассчитывают для каждой системы водоснабжения с учетом того, чтобы обеспечить потребный расход.

Для обычных квартир используются «ВСКМ-90-15» – универсальные бытовые счетчики холодной и горячей воды. В многокомнатные квартиры и небольшие частные дома устанавливают «ВСКМ-90-20», так как параметры этих приборов в полной мере позволяют обслужить жильцов.

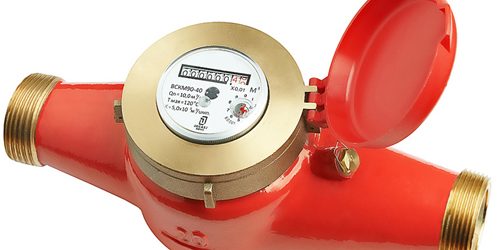

Счетчики воды «ВСКМ-90-25/32/40/50» уже относятся к категории общедомовых приборов учета ввиду увеличенного условного прохода.

Все водосчетчики ВСКМ – тахометрические, сухоходные, то есть они показывают информацию, получаемую от крыльчатки. Сама крыльчатка установлена в потоке, благодаря которому она вращается. Ее форма напоминает обычный вентилятор на опорных подшипниках, роль которых выполняют часовые камни. Информация о вращении через магнитные муфты передается на механизм подсчета – тахометр. Этот прибор измеряет частоту вращения крыльчатки и предоставляет информацию пользователю в том виде, который всем знаком по электросчетчику или одометру автомобиля.

Весь прибор конструктивно можно разделить на две части:

1. Сухая часть, из-за которой измерительный прибор и считается сухоходным. Там расположен счетный механизм и сам счетчик.
2. Водная часть, в которой установлена крыльчатка с магнитными муфтами.

Водосчетчики «ВСКМ-90-15» и «ВСКМ-90-20» являются одноструйными, а их собратья с большими диаметрами условного прохода – многоструйными. В них поток жидкости перед входом в измерительную камеру разделяется на несколько струек. Это позволяет значительно снизить погрешности измерений, так как уменьшается влияние турбулентности, которая образуется из-за влияния стенок измерительной камеры.

Одним из основных параметров, который необходимо знать при выборе прибора учета для установки в квартиру, является монтажная длина. Это расстояние между двумя трубами, которое необходимо для того, чтобы поместить туда прибор.

Универсальные счетчики для воды «ВСКМ-90-15» выпускаются длиной 110 мм и 80 мм, счетчик «ВСКМ-90-20» выпускается только длиной 130 мм. Несколько реже в продаже встречается «ВСКМ-90-15» с МИД-сенсором, монтажная длина которого уже 165 мм.

Монтажные длины домовых счетчиков следующие:

• счетчик воды «ВСКМ-90-25» – 260мм;
• счетчик воды «ВСКМ-90-32» – 260мм;
• счетчик воды «ВСКМ-90-40» – 300мм;
• счетчик воды «ВСКМ-90-50» – 300мм.

Все приборы учета могут оборудоваться датчиками импульсного выхода. Тогда в маркировке будут добавлены буквы ДГ (датчик геркона), что дает возможность снимать показания дистанционно, не приближаясь к месту установки.

Универсальные счетчики воды «ВСКМ-90-12/20» выполнены в корпусе из латуни. «ВСКМ-90-25/32/40/50» имеют чугунный корпус, окрашенный в красный цвет, и, в зависимости от модификации, оснащены или МИД-сенсором или датчиком геркона, позволяющими снимать показания удаленно.

Производителем ВСКМ предлагаются домовые счетчики с литерой «Ф» в наименовании. Она означает, что вместо резьбового соединения с магистралью водопровода соединение осуществляется фланцами.

Плюсы и минусы

Основные плюсы приборов ВСКМ:

• широкий диапазон эксплуатационных температур воды, позволяющий использовать прибор как для холодной, так и для горячей воды;
• герметичность прибора, позволяющая выдерживать давление 1,6 МПа;
• устройство комплектуется дополнительным соединительным оборудованием;
• два вида длины проточной части (для «ВСКМ-90-15») – 80 и 110 мм, что позволяет монтировать прибор даже в компактных нишах;
• наличие счетчиков с МИД-сенсором или с импульсным выходом, позволяющим снимать данные на расстоянии от места установки, а также коммутировать данные в единую систему для контроля всех параметров ЖКХ;
• полное соответствие ГОСТам и санитарным нормам;
• сохранение эксплуатационных характеристик на протяжении всего срока службы;
• электрическая автономность устройства;
• возможность вращения указателя счетного механизма на любой угол;
• потеря давления жидкости на вращение крыльчатки ничтожно мала;
• технологичность установки и эксплуатации ВСКМ;
• защита от магнитного воздействия;
• усиленные подшипники крыльчатки позволят устройству служить долгие годы;
• наличие модификации с фланцевым монтажом трубопроводов (для «ВСКМ-90-50Ф»);
• приемлемые цены;
• доступность на рынке;
• высокая надежность, подтвержденная назначенным двенадцатилетним ресурсом.

Отрицательные моменты ВСКМ:

• установка строго горизонтально или вертикально, причем при вертикальной установке класс точности прибора снижается;
• уязвимость для внешнего магнитного воздействия, которая для недобросовестных жильцов стала скорее плюсом.

Комплектность и особенности монтажа

Завод-изготовитель для удобства покупателей поставляет в розничную сеть счетчики воды «ВСКМ-90» как с комплектом установки, так и без него. Это оправдано, так как, если идет простая замена устройства, приобретать дополнительные сгоны и гайки нет необходимости. Если же прибор ВСКМ монтируется впервые, лучше взять полный комплект поставки, в который дополнительно к счетчику входят два сгона с накидными гайками и уплотнительные кольца.

Кроме того, в комплект поставки счетчика воды входит паспорт с отметкой о дате поверки. Во избежание досрочной замены счетчика ни в коем случае нельзя потерять паспорт. Паспорт нужно бережно хранить даже после установки.

Монтаж прибора должен обеспечивать свободный доступ к нему для снятия показаний и контроля его состояния и исключать риск нанесения механических повреждений.

Водосчетчик устанавливается на вертикальных и горизонтальных отрезках трубопроводов. Причем если прибор установлен вертикально, то класс точности его понижается. Нельзя ставить счетчик таким образом, чтобы экран счетного механизма был направлен вниз. В магистрали перед прибором учета требуется установка магнитного сетчатого фильтра или хотя бы простого сетчатого, что дешевле. Это позволит защитить крыльчатку от механических повреждений.

Скачать паспорт счетчика ВСКМ можно ЗДЕСЬ.

Для возможности замены прибора учета в магистрали перед ним должен устанавливаться перекрывной кран.

 Срок службы и межповерочный интервал

Срок службы счетчиков воды марки «ВСКМ-90» составляет 12 лет, при этом производитель дает год гарантии. Межповерочный интервал составляет 6 лет.

 Снятие показаний

Счетный механизм водосчетчика «ВСКМ» содержит восемь окошек, за которыми расположены диски с нанесенными на них цифрами от 0 до 9. Пять цифр черного цвета означают количество протекшей воды в кубометрах. Три красные цифры показывают количество воды в литрах. На центральной панели также располагается стрелка МИД-сенсора или ДГ. Имеется указатель в виде черной звездочки на зеркальном фоне, который дает возможность быстро и без демонтажа проводить поверку.

Сам счетный механизм можно повернуть вокруг оси на любой угол.

Как остановить или замедлить

Остановить счетчик ВСКМ можно с помощью магнита, заблокировав его магнитным полем муфты, передающие информацию о вращении крыльчатки.

Если в счетчике не установлен обратный клапан, то можно сделать следующее: перекрыть воду и выкрутить фильтр перед счетчиком, затем с помощью пылесоса отмотать показания в обратную сторону.

Обратную отмотку счетчика можно провести и в период летних отключений горячей воды. Для этого необходимо заглушить водопроводный кран кусочком резины и открыть одновременно вентили горячей и холодной воды. От этого холодная вода, не найдя выхода через водопроводный кран, через смеситель устремится в магистраль горячей воды. Счетчик начет вращаться в обратную сторону.

Однако проводя подобные махинации, надо помнить, что самовольное изменение показаний счетчика противозаконно и влечет за собой административный штраф в размере от 1500 рублей, а в отдельных случаях и уголовную ответственность.

Аналоги

«Бетар СХВ-15» – всем хорош, но предназначен только для холодной воды.

«Метер СВУ-15» – самый бюджетный в этом диапазоне.

Главная страница→Продукция→1. Расход→1.3. Счетчики воды→1.3.1. Коммунальные водосчетчики→ ВСКМ-15, ВСКМ-20

ВСКМ Счетчик крыльчатый одноструйный холодной и горячей воды (Ду 15, 20)

Счетчик воды ВСКМ предназначен для установки в квартирах, дачных домах и других объектах с малым расходом воды;

ВСКМ универсальный счетчик воды может применяться для измерений объемов как холодной, так и горячей воды;

Счетчик ВСКМ предназначен для измерения объема потребленной сетевой и питьевой воды с максимальной температурой 90° C и давлением до 1,6 МПа;

Счетчики воды ВСКМ-15, ВСКМ-20 могкт быть интегрированы в автоматизированную систему сбора данных (АСКУЭ) как проводную (ДГ), так и беспроводную (МИД).

Варианты оснащения счетчиков воды ВСКМ-15, ВСКМ-20

стандартное исполнение:

— латунный корпус;

— присоединение резьбовое;

— набор монтажных частей и прокладок в комплекте;

— счетный механизм может быть оснащен МИД-сенсором;

модификация счетчика с импульсным выходом (ДГ):

— стандартное исполнение;

— датчик герконовый (МИД-сенсор отсутствует);

— цена импульса — 10 л/импульс;

модификация с МИД интерфейсом:

— стандартное исполнение;

— счетный механизм оснащен МИД-сенсором;

— корпус счетного механизма подготовлен для установки МИД;

модификация счетчика с ДГ с ценой одного импульса — 1л (1л/имп):

— стандартное исполнение;

— датчик геркона установлен на литровой стрелке счетного механизма;

модификация счетчика с монтажной длинной (80мм):

— стандартное исполнение;

— монтажная длина L=80 мм.

модификация счетчика с монтажной длинной (80мм) с импульсным выходом (ДГ):

— стандартное исполнение;

— монтажная длина L=80 мм.

— датчик герконовый (МИД-сенсор отсутствует);

— цена импульса — 10 л/импульс;

Достоинства счетчиков воды ВСКМ-15, ВСКМ-20

— МЕЖПОВЕРОЧНЫЙ ИНТЕРВАЛ 6 ЛЕТ;

— гарантийный срок – 72 месяца;

— диапазон температуры воды от +5 до +90°C;

— счетчик воды герметичен и выдерживает максимальное рабочее давление до 1,6 МПа;

— латунный корпус;

— длина прямого участка обеспечивается комплектом присоединительных частей, входящих в комплект поставки;

— монтажная длина проточной части счетчика воды в двух исполнениях(110 мм и 80 мм);

— возможность интеграции счетчика в автоматизированную систему сбора данных (АСКУЭ): счетчик воды может быть оснащен МИД-сенсором, позволяющим устанавливать МИД, либо может комплектоваться импульсным выходом (ДГ);

— полностью соответствует ГОСТ Р 50193;

— сохранение заявленных метрологических характеристик на протяжении всего срока службы даже при работе в неблагоприятных условиях;

— не требует прокладки электрических сетей – счетчик независим от источников питания;

— высокая перегрузочная способность по расходу и давлению;

— максимально удобное считывание показаний: вращаемый на 360 градусов счетный механизм с 8 роликами и стрелочными указателями;

— малая потеря давления;

— минимальные затраты на установку и эксплуатацию;

— надежная конструкционная защита от внешнего магнитного воздействия;

— усиленные подшипники, изготовленные из сапфира, с малым трением гарантируют длительный срок службы;

— срок службы не менее 12 лет

Точность

Уникальная точность достигается применением целого ряда инноваций и разработок в конструкции прибора.

Неоднократные испытания счетчика выявили, что на протяжении срока службы они стабильно сохраняют заявленные метрологические характеристики.

Считывание показаний

Счетный механизм обеспечивает отображение показаний в м³ и его долях. Лицевая панель счетного механизма содержит табло из 8 барабанчиков, с нанесенными 6-миллиметровыми цифрами. Специально подобранный шрифт цифр позволяет безошибочно определять показания счетчика под различными углами обзора. Счетный механизм вращается на 360 градусов, что сохраняет удобство в эксплуатации при любом положении и размещении счетчика. Кроме того, прибор может быть оснащен специальным стрелочным металлическим указателем «МИД-сенсор» (в исполнении ДГ стрелка выполнена из пластика).

Принцип работы

Принцип работы водосчетчика состоит в измерении числа оборотов крыльчатки, вращающейся под действием протекшей воды. Количество оборотов крыльчатки пропорционально количеству протекшей воды. Вращение крыльчатки передается на счетный механизм механически — через общую металлическую ось (разделение на сухую и мокрую части счетчика отсутствуют). Масштабирующий редуктор счетного механизма приводит число оборотов крыльчатки к значениям протекшей воды в м³ и его долях.

Комплектация счетчиков воды ВСКМ-15, ВСКМ-20

— счетчик воды;

— паспорт;

— комплект присоединительных частей;

— герконовый датчик – для модификации ДГ.

Технические характеристики счетчиков воды ВСКМ-15, ВСКМ-20

Наименование параметра	Норма для счетчиков диаметром условного прохода, ДУ, мм
15	20
Метрологический класс	А	В	А	В
Расход воды, м3/час:
минимальный расход воды qmin	0,060	0,030	0,100	0,050
переходный расход воды qt	0,150	0,120	0,250	0,200
номинальный (рабочий) расход воды qn	1,5	2,5
максимальный расход воды qmax	3	5
Порог чувствительности, м3/ч, не более	0,01	0,015
Диапазон температуры воды °С
горячей	от +5 до +90
холодной	от +5 до +50
Максимальное давление воды, МПа	1,6
Минимальная цена деления, м3	0,0001
Наибольшее значение роликового указателя, м3	99999
Монтажная длина l, мм	80/110	130

Распечатать страницу

Заказать онлайн

Установка счетчика помогает существенно экономить. Пользователь начинает оплачивать фактически использованный объем, а не усредненные показатели, которые, как минимум, на тридцать процентов завышены. Выбирая устройство учета, нужно отдавать предпочтение надежной сантехнической технике, проверенной временем и пользователями. Оборудование ВСКМ является именно таким прибором учета за потребленной водой. Универсальное оборудование счетчик ВСКМ характеризуется высоким качеством, доступной стоимостью и долговечностью службы. Водосчетчики предназначаются для контроля потребленных объемов специально подготовленной воды-теплоносителя и питьевой воды.

Технические характеристики счетчиков ВСКМ

Счетчики воды ВСКМ

Счетчик воды универсальный предусмотрен для использования в приватных владениях в низким расходом воды. Это могут быть частные жилища, дачные комплексы, дома за городом и подобные небольшие сооружения. Прибор используется для измерений потребления холодной и горячей воды.

Технические характеристики устройства ВСКМ:

• промежуток между контролем за состоянием– шесть лет;
• температурный диапазон от пяти до ста двадцати градусов выше нуля;
• срок службы 12 лет;
• прибор непроницаем, адаптирован под давление до 1.6 МПа;
• особенности водомера–основа из сверхпрочного латунного материала;
• в набор входят необходимые дополнительные соединительные элементы;
• монтажные размеры соединительных частей – сто десять и восемьдесят миллиметров;
• есть конструкции с импульсным выходом, что дает возможность автоматически собирать данные и передавать их дистанционно;
• водосчетчик горячей и холодной воды соответствует государственным стандартам;
• прибор работает независимо от электросетей;
• простые монтаж и обслуживание;
• антимагнитная защита;
• усиленные части, которые способствуют продлению службы;
• доступное и понятное описание особенностей прибора в инструкции.

Компания реализует промышленные и бытовые счетчики. Все измерительные приборы организации Декаст (Decast) пользуются популярностью.

Преимущества установки индивидуальных счетчиков очевидны:

• жильцы, имеющие прибор учета, платят в два-три раза меньше, чем те, у кого нет счетчика;
• пользователь оплачивает только реально потребленную воду;
• при установке придомового счетчика вы не будете оплачивать воду, потребляемую соседями, поскольку весь объем будет поровну поделен между жильцами дома.

Даже некоторые минусы не могут «перевесить» все достоинства:

• пользователь самостоятельно оплачивает все расходы по приобретению и установке прибора;
• необходимо своевременно делать поверку прибора или производить замену;
• нужно самостоятельно передавать данные в обслуживающую компанию;
• при поломке элементов устройства, следует обращаться в организацию, поскольку нужно нарушать целостность пломбы;
• вся сантехника должна пребывать в идеальном состоянии, или любая протечка «ударит» по карману.

Модели

Счетчик воды ВСКМ 15

Счетчик воды ВСКМ 15 изготовлен в типичном и фланцевом исполнении или модифицирован импульсным выходом.

Особенностями стандартного исполнения являются такие моменты:

• корпус, выполненный из сверхпрочных материалов;
• присоединение с помощью резьбы;
• наличие сенсорного модуля импульсов (не всегда).

Модифицированный счетчик с импульсным выходом характеризуется стандартным исполнением и отсутствием сенсорного модуля импульсов.

Водосчетчик ВСКМ в фланцевом исполнении имеет фланцевые соединительные фрагменты.

Многофункциональные измерительные приборы для воды ВСКМ выполнены в двух моделях: 90- Ф и 90 ДГ- Ф. Отличием между моделями является применение дистанционного герконного датчика в одном из образцов. Любая модель обладает способностью работать в широком диапазоне температур, имеет пролонгированный срок службы.

Преимущественно, водомер ВСКМ используется для контроля за количеством потребленной горячей воды, но модель также активно применяется как счетчик холодной воды. Прибор характеризуется высокоточностью измерений, оснащен защитой от кавитации.

ПК прибор ВСКМ отличается надежностью и защищен от негативного влияния водных примесей.

В счетчике имеется одна движущаяся деталь – крыльчатка. С целью продления срока ее службы, она выполняется из надежного материала. Он отличается устойчивостью к неблагоприятному воздействию очень жесткой воды и влиянию электро- или магнитного поля.

Счетчик воды ВСКМ 90 50

Счетчик воды ВСКМ 90 50 — учетный механизм с пластиковыми роликами и стрелочными индикаторами, показывает потребленный объем в метрах кубических. Принцип функционирования базируется на подсчете частоты поворотов крыльчатки. Данное устройство относится к категории многоструйных. Вода взаимодействует с крыльчаткой, что позволяет получать наиболее точные результаты измерений. Счетчик ВСКМ 50 фланцевый устанавливается горизонтально и вертикально. Он работает в разных диапазонах расходов. При горизонтальном расположении – это классность В, при вертикальном – классность А.

Промежуточный термин между поверками на горячую и холодную воду – шесть лет. Продолжительность термина службы – двенадцать лет.

Счетчик воды ВСКМ 90 32

Счетчик воды ВСКМ 90 32

Идея работы универсального устройства основывается на учете частоты оборотов крыльчатки, скорость вращения которых равна расходованию воды. Счетчик воды ВСКМ 90 32 рекомендован для установки в частных домах, как общедомовой счетчик, на небольших предприятиях с умеренным потреблением воды. Преимущественно, применяется в помещениях с повышенным уровнем влажности. Метрологическая классность устройств – А и В, класс зависит от месторасположения и способа прикрепления прибора.

Счетчик воды ВСКМ 90 20

Универсальный крыльчатый счетчик воды ВСКМ 90 20 предназначается для установки в приватных жилищах с незначительным расходом воды. Прибор одинаково эффективно применяется для учета расхода холодной и горячей воды.

Временной интервал между проверками водомера ВСКМ 20 ДГ составляет шесть лет, продолжительность срока эксплуатации – двенадцать лет. Прибор характеризуется высокоточной службой, простотой обслуживания. В наборе предусмотрены присоединительные элементы.

Счетчик воды ВСКМ 90 15

Счетчик воды ВСКМ 90 15

Прибор учета потребленной воды ВСКМ 90 15 атлант – крыльчатый одноструйный сухоходный. Диапазон допустимой температуры – от пяти до девяноста градусов. Класс точности работы зависит от способа установки: класс В при горизонтальном расположении, класс А – при вертикальном. Максимально допустимое рабочее давление – 1 Мпа. Временной промежуток между поверками на холодную воду – шесть лет, на горячую – четыре года. Продолжительность службы прибора – двенадцать лет. Имеет антимагнитную защиту.

Приборы учета ВСКМ 15 ДГ показали себя как сверхточные и качественные механизмы для учета за потребленной жидкостью.

Поверка

Процедура является обязательной и должна проводится четко в установленные сроки. Критерии поверки разнятся для моделей счетчиков. Для приборов ВСКМ межповерочный термин составляет шесть лет и четыре года для холодной и горячей воды соответственно.

Если собственник не прошел поверку устройства в определенные сроки, прибор автоматически считается неисправным, а оплата взымается с учетом проживающих по установленным нормативам.

Чаще всего, интервал для поверки определяется действующим ГОСТом.

Поверка может проводится двум способами:

• счетчик демонтируется и сдается в обслуживающую компанию;
• счетчик проверяется инспектором на дому, без демонтажа.

Сроки поверки зависят от выбранного варианта. При отправке прибора в специальное учреждение приблизительный срок поверки – две недели, при вызове мастера на дом – контроль произведется в течение одного-двух часов. Стоимость в каждом конкретном случае будет разниться. Цена за поверку счетчика горячей воды не отличается от стоимости поверки счетчиков холодной воды.

Проводить процедуру дома или в учреждении – решает собственник. Поверка и калибровка прибора в домашних условиях имеет ряд преимуществ:

• налицо явная экономия времени;
• нет механического воздействия на водопроводные трубы, способные испортиться в процессе демонтажа;
• экономия средств, так как во время поверки в учреждении, человек около двух недель платит по усредненным тарифам.

Но имеется и ряд недостатков: поверка, проведенная таким способом процедура, не гарантирует нормальную работу прибора в дальнейшем. Метод не выявляет некоторые нарушения в работе, особенно деталей, выполненных из пластмассы. Прибор, несоответствующий стандартам, будет списан, но за поверку придется заплатить.

Как остановить

Нередко люди задаются вопросом, как остановить счетчик ВСКМ. Есть разные способы воздействия на учетный прибор: магнит, проволока, другие приспособления. Продавцы магнитов обещают экономию, но преимущественно, несанкционированное воздействие на счетчик приводит к поломке прибора, крупным штрафам.

Скрыть, что на вашем счетчике стоит магнит, очень сложно. Инспекторские службы могут выявить применение магнита даже без проникновения в квартиру. Тесламетр —  дорогое, но действенное приспособление, он выявляет магнитное поле на приборе дистанционно.

Счетчик воды ВСКМ остановка

Антимагнитные пломбы также подсказывают, было ли воздействие на прибор: они меняют свой цвет или форму.

Магниты останавливают движение счетчика, но экономия очень сомнительная, так как, если контролеры выявят преступные действия, размер штрафа может быть очень большим. Иногда принцип не работает или работает совсем не так, как хотелось бы. Можно не только размагнитить свой счетчик, сломать движущиеся детали, но и воздействовать на соседские приборы. А это – дополнительные штрафы.

Алгоритм определения штрафов за использование запрещенных приспособлений с целью ввести в заблуждение службы проверки и исказить результаты, следующий:

• выясняется дата последней поверки или берется срок с момента установки;
• производится перерасчет, все потребленные кубометры пересчитываются по усредненным тарифам и умножаются на десять.

Штраф придется оплатить, так как в противном случае информация будет передана в суд.

Производитель:Декаст-МетроникМодель: ВСКМ-90-15Наличие: Есть в наличии790 руб.Без учёта НДС: 790 руб.

Количество

Добовить с избранноеСравнить

Счетчик воды ВСКМ 90-15 предназначен для установки в квартирах, дачных домах и других объектах с малым расходом воды. ВСКМ 90-15 — универсальный крыльчатый счетчик воды, т.к. может применяться для измерений объемов как холодной, так и горячей воды.

Особенности счетчика ВСКМ 90-15

• МЕЖПОВЕРОЧНЫЙ ИНТЕРВАЛ 6 ЛЕТ;
• диапазон температуры воды от +5 до +90°C;
• счетчик воды герметичен и выдерживает максимальное рабочее давление до 1.6 МПа;
• латунный корпус;
• длина прямого участка обеспечивается комплектом присоединительных частей, входящих в комплект поставки;
• монтажная длина проточной части счетчика воды в двух исполнениях(110 мм и 80 мм);
• возможность интеграции счетчика в автоматизированную систему сбора данных (АСКУЭ): счетчик воды может быть оснащен МИД-сенсором, позволяющим устанавливать МИД; либо может комплектоваться импульсным выходом (ДГ);
• полностью соответствует ГОСТ Р 50193 и требованиям санитарно-эпидемиологического контроля;
• сохранение заявленных метрологических характеристик на протяжении всего срока службы даже при работе в неблагоприятных условиях;
• не требует прокладки электрических сетей – счетчик независим от источников питания;
• высокая перегрузочная способность по расходу и давлению;
• максимально удобное считывание показаний: вращаемый на 360 градусов счетный механизм с 8 роликами и стрелочными указателями;
• малая потеря давления;
• минимальные затраты на установку и эксплуатацию;
• надежная конструкционная защита от внешнего магнитного воздействия;
• усиленные подшипники, изготовленные из сапфира, с малым трением гарантируют длительный срок службы;
• срок службы 12 лет

Условное обозначение счетчика

Комплект поставки водосчетчика

• счетчик воды
• паспорт

Документация

• <font>Счетчик воды ВСКМ 90-15. Паспорт — СКАЧАТЬ</font>
• <font>Счетчик воды ВСКМ. Свидетельство ВСКМ — СКАЧАТЬ</font>
• <font>Счетчик воды ВСКМ 90. Свидетельство ВСКМ-90 — СКАЧАТЬ</font>
• <font>Счетчик воды ВСКМ 90. Описание типа — СКАЧАТЬ</font>
• <font>ВСКМ 90-15 — МОНТАЖНАЯ СХЕМА — СКАЧАТЬ</font>

Максимальные значения расходов (Qmaх):
Цена импульса, л/имп.	1; 10
Расход воды минимальный (Qmin), м3/ч	0,06
Расход воды номинальный (Qn), м3/ч	1.5
Расход воды максимальный (Qmax), м3/ч	3
Порог чувствительности, м3/ч	0,010
Параметры измеряемой среды
Температура измеряемой среды	не более 150°С
Рабочие условия эксплуатации
Степень защиты корпуса	IP54
Показатели надежности
Межповерочный интервал	в системе горячего водоснабжения (от 5 до 150°С) — 4 года
Средний срок службы, не менее	12 лет
Гарантия завода-изготовителя	4 года
Свидетельство об утверждении типа СИ	RU.C.29.010.A № 44337/1
Габариты и вес прибора
Габаритные размеры, мм	110х77х85 мм
Монтажная длина, мм	110
Тип присоединения	G3/4
Вес прибора, кг	0.6

Используемые источники:

• https://schetchiky.com/vodoschetchiki/vskm.html
• https://oschetchike.ru/vody/vskm
• http://xn--90anlhdbcfdd.xn--80adxhks/catalog/vskm-15-vskm-20/
• https://schetchik-info.ru/schetchiki-vody-vskm/
• https://kommuchet.ru/schetchik-vody-vskm-90-15
