Счетчики газа СГ

Счётчик газа СГ-1 – модель ультразвукового прибора от отечественного производителя, предназначенная для определения количества газового топлива, использованного в бытовых целях. Аппарат может быть установлен в квартире или частном доме, а также на любом индивидуальном объекте для осуществления коммерческих расчётов за потреблённые газы.

Вид счётчика – СГ-1

Устройство и принцип работы

Принцип работы газомера предполагает определение скорости прохождения топлива через камеру струйного генератора путём учёта частоты ультразвуковых импульсов, фиксируемых пьезоэлементом, с последующей обработкой данных электронной платой с выводом на жидкокристаллический дисплей и передачей на дистанционное устройство централизованной контролирующей системы (для соответствующих модификаций).

Конструкция аппарата включает следующие элементы, смонтированные в корпусе с крышкой:

• генератор струйного типа и пьезоэлемент, представляющие собой измерительный модуль;
• электронная плата для преобразования данных с жидкокристаллическим дисплеем и встроенным элементом питания.

В зависимости от конструкции и варианта исполнения устройства, электронная плата может размещаться под крышкой корпуса или в виде выносной части аппарата, подключённой к измерительному модулю в корпусе счётчика проводным соединением.

Технические характеристики

Характеристики	Величина
Минимальный расход, Qmin, м³/ч:
Максимальный расход, Qmax, м³/ч	1,2
Номинальный расход, Qnom, м³/ч	0,6
Пределы допускаемой дополнительной погрешности, вызванной отклонением температуры окружающего воздуха от нормальной в пределах рабочего диапазона температур на каждые 10°С изменения температуры, %, не более	±0,5
Температура измеряемой и окружающей среды, °С	-10… +40
Класс точности по ГОСТ 8.401-80	2,0
Напряжение питания от встроенного источника питания, В	3,6
Масса, кг, не более	0,8
Габаритные размеры, мм, не более	105 × 89 × 77
Присоединительная резьба накидной гайки	G1/2″
Емкость отсчетного устройства, м³	9999,99
Наименьшая цена деления отсчетного устройства, м³	0,01
Нормативный срок службы, лет	12
Межповерочный интервал, лет	5
Цена, рос. руб.	2050

Документация прибора

Паспорт (вариант 11): Смотреть

Паспорт (вариант 12): Смотреть

Описание типа (вариант 11): Смотреть

Описание типа (вариант 12): Смотреть

2 основных варианта

Гарантия на прибор

Изготовитель предоставляет гарантию на исправную работу продукции в течение 3-х лет от момента её приобретения. Гарантийные обязательства не распространяются на изделия, повреждённые в результате неправильной перевозки после передачи покупателю, установки или эксплуатации.

Преимущества прибора

Изделие отличают следующие положительные стороны:

• простая конструкция, исключающая использование трущихся деталей;
• длительный срок службы с большим межповерочным интервалом;
• компактные габариты и небольшой вес;
• привлекательное внешнее исполнение;
• высокое качество, обеспечивающее соответствие предусмотренным стандартам точности и безопасности;
• возможность удалённой передачи показаний;
• простота монтажа с возможностью расположения вертикально или горизонтально;
• надёжная защита от искажения результатов измерений;
• разумная цена.

Разновидности счётчика

Изделие производится в двух вариантах – 11 и 12, с общим количеством серий более 16-ти, различающихся:

• особенностями комплектации;
• габаритными размерами;
• способом установки – горизонтальным или вертикальным расположением.

Детальнее об особенностях той или иной модели указано в паспортной документации.

Импульсный выход

Электронная плата отдельных исполнений прибора предусматривает наличие импульсного выхода, для дистанционной передачи данных на стороннее устройство. Один переданный сигнал соответствует 0,01 кубометра использованного газа.

Почему не показывает дисплей

Исчезновение изображения на жидкокристаллическом дисплее может вызываться следующими обстоятельствами:

• неисправностью электронной платы;
• недостаточным уровнем заряда или неправильным подсоединением элемента питания;
• механическим повреждением табло, если пропадают отдельные разряды.

Замена батарейки

Жидкокристаллический дисплей функционирует, благодаря литиевому элементу питания SL-770 (ER 14505), вырабатывающему напряжение 3,6 В. Характеристики батарейки обеспечивают бесперебойную работу устройства на протяжении всего межповерочного интервала. Поэтому замена батарейки должна производиться в процессе поверки в условиях мастерской специализированной организации.

Для этого вскрывается крышка устройства, удаляется старая батарейка и впаивается новая, с последующим сбором аппарата. Процедура предполагает снятие и последующее наложение пломб.

Снятие показаний

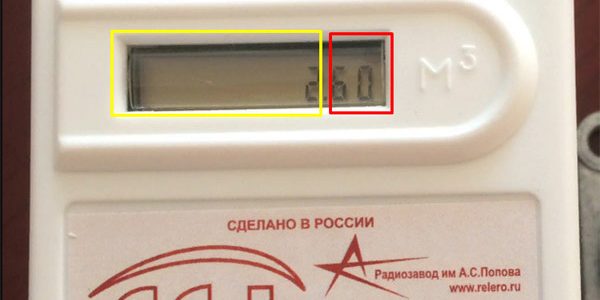

Жидкокристаллический дисплей аппарата отображает 6 символов, 4 из которых, расположенные слева от запятой указывают на целое количество кубометров и учитываются при снятии показаний(жёлтая рамка). 2 дробных разряда в расчёт не принимаются(красная рамка).

Снятие показаний со счётчика – СГ-1

Показания снимаются в таком порядке:

1. Записывается текущее показание прибора, без дробной доли.
2. От записанного числа отнимаются данные по прошлому месяцу.
3. Итоговое значение перемножается на стоимость кубометра топлива.

Можно ли сэкономить

После установки счётчика потребитель станет платить за газ намного меньше, поскольку система тарификации по нормативам предусматривает существенно большие расценки. Конструктивное исполнение прибора и программное обеспечение, разработанное изготовителем, гарантируют невозможность снизить фактические показания, вмешавшись в работу устройства.

Чтобы снизить расходные показатели, необходимо исключить неоправданное потребление газа, заменить устаревшие приборы на современные, с экономичными характеристиками, регулярно проверять соединения на предмет утечек топлива.

Установка счётчика

Монтаж счётчика выполняется специализированной организацией, с которой заключён договор у поставщика газа. Исполнитель подбирается из числа компаний, получивших необходимую лицензионную и разрешительную документацию. Работы по монтажу и подключению газомера стоят около 6000 рублей, в зависимости от особенностей объекта и региональных расценок.

Соблюдение требований изготовителя и положений подготовленного проекта установки изделия – обязательное условие для исполнителя.

Размеры и стандарты установки счётчиков от плиты

Запись в паспорте, произведённая представителем газопоставляющей компании, подтверждает пуск счётчика в работу.

Установка и подключение производятся с учётом требований изготовителя. Проверяется работоспособность аппарата, накладываются защитные пломбы.

Результаты ввода прибора в работу отображаются записью в паспорте счётчика представителем газопоставляющей компании, с указанием точной даты.

Счётчик СГ-1 – современный ультразвуковой прибор по учёту газа от омского производителя. Изделие рассчитано на применение в быту для индивидуальных потребителей и не предусматривает возможности коррекции температурных характеристик измеряемой среды.

Устройство счётчика

Прибор замеряет объём газа на основе анализа скорости прохождения ультразвукового импульса через аппарат, что обеспечивается струйным генератором. Пьезоэлемент срабатывает с заданной частотой, передавая сигнал на электронную схему, с последующим отображением сведений на жидкокристаллическом дисплее. Некоторые исполнения оборудованы электромеханическим табло, соответственно этому несколько отличается конструкция устройства.

Технические характеристики

Технические характеристики счётчика СГ-1

Паспорт прибора

Технический паспорт и свидетельство счётчика СГ-1: Смотреть

Срок службы прибора

Для газомера предусмотрена продолжительность эксплуатации в течение 12 лет, начальные 6 лет после приобретения. В этот срок потребитель вправе вернуть изделие производителю, для выполнения гарантийного ремонта, при выходе из строя в связи с заводским браком.

Межповерочный интервал

Регулярная поверка газомера согласно методике, указанной в паспорте данной продукции, должна производиться не реже одного раза в 12 лет. В противном случае эксплуатация аппарата не допускается.

Стоимость счётчика

В зависимости от исполнения и предусмотренной комплектации счётчик продаётся по цене от 1600 рублей.

Как снять показания

Данные выписываются с жидкокристаллического дисплея, дробные доли учёту не подлежат. Чтобы включить экран, необходимо нажать на кнопку, выполненную, чтобы обеспечить установленный срок действия внутреннего питания.

Для модификации с механическим счётным устройством достаточно выписать сведения с табло.

1. Выписываются значения в начале и в конце месяца, расположенные в жёлтом прямоугольнике;
2. Находится разница между ними;
3. Разница умножается на расценку за 1 куб горячей или холодной воды.

Преимущества прибора

Изделие характеризуется следующими преимуществами перед другими моделями современного ассортимента измерительной техники:

• повышенной точностью измерения показателей;
• длительной гарантией производителя и межповерочным интервалом;
• военным качеством;
• бесшумной работой;
• современным и точным дизайном;
• доступной ценой;
• большим выбором исполнений для различных условий эксплуатации;
• удобством установки и дополнительными возможностями, в связи со вставкой обводного тройника.

Рекомендуем:  Счётчик газа Эльстер BK G6 — описание и характеристики прибора

Все модификации прошли сертификацию и могут эксплуатироваться на территории РФ и сопредельных государств.

Разновидности данного счётчика

Огромный выбор исполнений позволяет выбрать изделие с различным подбором комплектующих. Детальнее об установленном в аппарате оборудовании можно узнать из паспортной документации, прилагаемой к изделию.

2 основных варианта исполнения

Выпускается свыше 16 серий модели, представленных отдельными исполнениями, различающимися отдельными комплектующими и способом установки (вертикальным и горизонтальным).

Серии 7, 8, 18 предполагают возможность удалённого контроля показаний путём подключения к сторонним устройствам. Кроме комплектующих различия проявляются в габаритных размерах приборов и тройников для подключения  – представлено 3 варианта, отличающиеся для следующих групп серий:

• 4; 5; 7;
• 6; 8; 16; 16.01; 16.02; 18;
• 01; 16.03; 16.04; 16.07; 16.09; 16.10; 18.05.

Замена батарейки

Чтобы избежать повреждения программного обеспечения устройства, а также в целях обеспечения соблюдения требований изготовителя, не допускается самостоятельная замена элемента встроенного питания. Срок действия литиевой батареи допускает возможность эксплуатации в пределах межповерочного интервала, поэтому данные работы выполнятся в ходе поверки в условиях специализированной лаборатории.

Можно ли остановить

Прибор выполнен с защитой, исключающей намеренную фальсификацию показаний путём остановки. Дополнительная возможность удалённого контроля в некоторых модификациях – отдельная гарантия точности измеренных объёмов.

Установка счётчика

Правильная эксплуатация газомера должна начинаться после установки, выполненной специализированной организацией, обладающей соответствующей лицензионной документацией. Категорически запрещён самовольный монтаж прибора.

Одна из особенностей установки газомера – возможность дополнительной установки тройника, позволяющего выполнить дублирующую схему подачи газа, исключающую необходимость замены на время поверки.

В зависимости от модификации, газомер крепится в горизонтальном или вертикальном положении с обеспечением надлежащей жёсткости монтажа к конструкциям здания. Точность учёта данных моделей с жидкокристаллическим дисплеем невозможна без присутствия вблизи электропотребителей с мощным магнитным полем.

Дополнительно применяется

Корректор объема газа ЕК270

Корректор объема газа ТС220

Коммуникационный модуль БПЭК-02/МТ

—>

Назначение

Измерение (в том числе и при коммерческих операциях) объема неагрессивного, неоднородного по химическому составу, очищенного от механических примесей и осушенного природного газа по ГОСТ 5542-87, а также воздуха, азота и других неагрессивных газов плотностью не менее 0,67 кг/м3 при плавно меняющихся его потоках.

Счетчики газа СГ16МТ-Р используются в узлах учета газа с рабочим давлением до 1,6МПа, счетчик газа СГ75МТ-Р – до 7,5 МПа.

Принцип работы

Принцип действия счетчика основан на использовании энергии потока газа для вращения чувствительного элемента счетчика — турбинки. При взаимодействии потока газа с турбинкой, последняя вращается со скоростью, пропорциональной скорости (т.е. объемному расходу) измеряемого газа.

Число оборотов турбинки с помощью механического редуктора и магнитной муфты суммируется на интегрирующем устройстве (счетном механизме), показывающем объем газа, прошедший через счетчик за время измерения, при рабочих условиях.

Основные характеристики

• Диапазон рабочих расходов: от 8 м³/ч до 4000 м³/ч.
• Диаметр условного прохода: от Ду50 до Ду200.
• Максимальное рабочее давление газа: 1,6 МПа; 7,5 МПа.
• Диапазон измерений Qmin/Qmax:

1:10 – для счетчика СГ16МТ-100-Р

1:12,5 – для счетчика СГ16МТ-100-Р-1

1:20 – для счетчиков СГ16(75)МТ-250…4000-Р-2

1:25 – для счетчиков СГ16МТ-250…650-Р-3

1:30 – для счетчиков СГ16МТ-800…4000-Р-3

• Диапазон температуры:

окружающей среды от -40 °С до +70 °С;

измеряемой среды от -20 °С до +50 °С.

• Пределы допускаемой относительной погрешности

— счетчики СГ16МТ-100-Р (-Р-1): 0,2Qmax;

— счетчики СГ16(75)МТ-250…4000-Р-2: 0,1Qmax;

— счетчики СГ16МТ-250…4000-Р-3: 0,05Qmax;

• Межповерочный интервал: 5 лет.

Отличительные особенности

• Длина прямых участков при слабых возмущениях: до счетчика от 2-х Ду, после счетчика – от 1Ду.
• Возможность работы с электронными корректорами объема газа ЕК270, ЕК260, ТС220, ТС215.
• Монтаж счетчиков возможен на горизонтальном и вертикальном (при подаче газа как сверху вниз, так и снизу вверх) участке трубопровода.
• счетчики СГ75МТ-Р имеют бесфланцевое исполнение корпуса, что упрощает процесс его монтажа и демонтажа из трубопровода.
• большой опыт эксплуатации.

Конструкция

В цилиндрическом корпусе счетчика последовательно по потоку расположены струевыпрямитель, турбинка и преобразователь. В преобразователе на шарикоподшипниках  установлен вал, выполненный заодно с червяком. Последний кинематически связан с зубчатым колесом, которое далее связано с нижним поводком магнитной муфты. Через магнитную муфту передается вращение на оцифрованные ролики счетного механизма посредством верхнего поводка магнитной муфты и механического редуктора.

Снаружи на корпусе счетчика установлен масляный насос с маслопроводом для подачи смазки к подшипникам турбинки при периодическом обслуживании счетчика в эксплуатации.

Счетчики газа СГ16МТ-250…4000-Р имеют фланцевое исполнение корпуса. Счетчики газа СГ16МТ-100-Р и СГ75МТ-Р имеют бесфланцевое исполнение корпуса.

—>

Дополнительное оборудование:

По согласованию с Заказчиком возможна поставка оборудования:

• Корректор объема газа ЕК270
• Корректор объема газа ТС220 (для исполнений СГ16МТ-Р);
• Фильтра газа ФГ16, устанавливаемого перед счетчиком;
• Комплекта прямых участков КПУ для установки счетчиков газа (исполнений СГ16МТ-Р согласно требованиям эксплуатационной документации на счетчик и требованиям ГОСТ Р 8.740 -2011. На КПУ предусмотрены места отбора давления, в том числе для контроля перепада давления;

• Счетчик может быть поставлен в составе пунктов учета и редуцирования газа серий ПУГ, ПУРДГ.

Корректор объема газа ЕК270

Корректор объема газа ТС220

Фильтры газа ФГ16

Пункт учёта газа серии ПУГ

Пункты учёта и редуцирования газа серии ПУРДГ

Комплект прямых участков КПУ

Комплект прямых участков КПУ-СГ-ЭК

—>

Назначение

Измерение (в том числе и при коммерческих операциях) объема неагрессивного, неоднородного по химическому составу, очищенного от механических примесей и осушенного природного газа по ГОСТ 5542-87, а также воздуха, азота и других неагрессивных газов плотностью не менее 0,67 кг/м3 при плавно меняющихся его потоках.

Счетчики газа СГ16МТ-Р используются в узлах учета газа с рабочим давлением до 1,6МПа, счетчик газа СГ75МТ-Р – до 7,5 МПа.

Принцип работы

Принцип действия счетчика основан на использовании энергии потока газа для вращения чувствительного элемента счетчика — турбинки. При взаимодействии потока газа с турбинкой, последняя вращается со скоростью, пропорциональной скорости (т.е. объемному расходу) измеряемого газа.

Число оборотов турбинки с помощью механического редуктора и магнитной муфты суммируется на интегрирующем устройстве (счетном механизме), показывающем объем газа, прошедший через счетчик за время измерения, при рабочих условиях.

Основные характеристики

• Диапазон рабочих расходов: от 8 м³/ч до 4000 м³/ч.
• Диаметр условного прохода: от Ду50 до Ду200.
• Максимальное рабочее давление газа: 1,6 МПа; 7,5 МПа.
• Диапазон измерений Qmin/Qmax:

1:10 – для счетчика СГ16МТ-100-Р

1:12,5 – для счетчика СГ16МТ-100-Р-1

1:20 – для счетчиков СГ16(75)МТ-250…4000-Р-2

1:25 – для счетчиков СГ16МТ-250…650-Р-3

1:30 – для счетчиков СГ16МТ-800…4000-Р-3

• Диапазон температуры:

окружающей среды от -40 °С до +70 °С;

измеряемой среды от -20 °С до +50 °С.

• Пределы допускаемой относительной погрешности

— счетчики СГ16МТ-100-Р (-Р-1): 0,2Qmax;

— счетчики СГ16(75)МТ-250…4000-Р-2: 0,1Qmax;

— счетчики СГ16МТ-250…4000-Р-3: 0,05Qmax;

• Межповерочный интервал: 5 лет.

Отличительные особенности

• Длина прямых участков при слабых возмущениях: до счетчика от 2-х Ду, после счетчика – от 1Ду.
• Возможность работы с электронными корректорами объема газа ЕК270, ЕК260, ТС220, ТС215.
• Монтаж счетчиков возможен на горизонтальном и вертикальном (при подаче газа как сверху вниз, так и снизу вверх) участке трубопровода.
• счетчики СГ75МТ-Р имеют бесфланцевое исполнение корпуса, что упрощает процесс его монтажа и демонтажа из трубопровода.
• большой опыт эксплуатации.

Конструкция

В цилиндрическом корпусе счетчика последовательно по потоку расположены струевыпрямитель, турбинка и преобразователь. В преобразователе на шарикоподшипниках  установлен вал, выполненный заодно с червяком. Последний кинематически связан с зубчатым колесом, которое далее связано с нижним поводком магнитной муфты. Через магнитную муфту передается вращение на оцифрованные ролики счетного механизма посредством верхнего поводка магнитной муфты и механического редуктора.

Снаружи на корпусе счетчика установлен масляный насос с маслопроводом для подачи смазки к подшипникам турбинки при периодическом обслуживании счетчика в эксплуатации.

Счетчики газа СГ16МТ-250…4000-Р имеют фланцевое исполнение корпуса. Счетчики газа СГ16МТ-100-Р и СГ75МТ-Р имеют бесфланцевое исполнение корпуса.

—>

Дополнительно применяется

Корректор объема газа ЕК270

Корректор объема газа ТС220

Коммуникационный модуль БПЭК-02/МТ

Техническая документация

• Счетчики
  • Газовый счетчик 158

Бренд не найдено

• <label> СГ158</label>
• <label> Сигнал184</label>
• <label> ВК157</label>
• <label> Элехант146</label>
• <label> Elster139</label>
• <label> Эльстер114</label>
• <label> Гранд87</label>
• <label> Вектор84</label>
• <label> Ирвис72</label>
• <label> СГБ67</label>
• <label> Бетар64</label>
• <label> RVG54</label>
• <label> Газдевайс52</label>
• <label> СГД50</label>
• <label> Счетприбор50</label>
• <label> СГМН49</label>
• <label> TRZ43</label>
• <label> Delta42</label>
• <label> СГБМ41</label>
• <label> NPM39</label>
• <label> Омега39</label>
• <label> СГК37</label>
• <label> СГМ33</label>
• <label> Турбулентность-Дон26</label>
• <label> РаДан20</label>
• <label> Арзамасский приборостроительный завод17</label>
• <label> Берестье16</label>
• <label> БелОМО15</label>
• <label> РЛ15</label>
• <label> Metrix14</label>
• <label> Электроприбор11</label>
• <label> ММЗ имени С.И.Вавилова9</label>
• <label> Бэмкромгаз8</label>
• <label> Радиозавод им. А. С. Попова8</label>
• <label> Техномер8</label>
• <label> Тритон8</label>
• <label> УБСГ8</label>
• <label> ЯПЗ8</label>
• <label> АГАТ6</label>

Показать все Тип по назначению не найдено

• <label> бытовой680</label>
• <label> промышленный288</label>
• <label> коммунально-бытовой64</label>

Принцип действия не найдено

• <label> мембранный341</label>
• <label> турбинный160</label>
• <label> ультразвуковой65</label>
• <label> струйный50</label>
• <label> роторный33</label>
• <label> вихревой21</label>

Направление потока не найдено

• <label> левый404</label>
• <label> правый299</label>

Типоразмер не найдено

• <label> G4342</label>
• <label> G6208</label>
• <label> G178</label>
• <label> G1056</label>
• <label> G255</label>
• <label> G4T46</label>
• <label> G1639</label>
• <label> G2537</label>
• <label> G1.634</label>
• <label> G10024</label>
• <label> G16024</label>
• <label> G25024</label>
• <label> G4023</label>
• <label> G6522</label>
• <label> G2.520</label>
• <label> G40017</label>
• <label> G25008</label>
• <label> G3.28</label>
• <label> G6507</label>
• <label> G10005</label>
• <label> G16005</label>
• <label> G40004</label>
• <label> G1.82</label>
• <label> G2.42</label>

Страна-производитель не найдено

• <label> Россия803</label>
• <label> Германия76</label>
• <label> Беларусь39</label>
• <label> Украина20</label>
• <label> Словакия5</label>
• <label> Южная Корея4</label>
• <label> Бельгия1</label>
• <label> Италия1</label>

не найдено

• <label> Оптом2032</label>

не найдено

• <label> Скидки103</label>

не найдено

• <label> Новинки7</label>

Доставка не найдено

• <label> Доставка автопарком компании359</label>
• <label> Доставка курьером922</label>
• <label> Доставка почтой493</label>
• <label> Доставка транспортной компанией1383</label>
• <label> Самовывоз1415</label>

Оплата не найдено

• <label> Безналичный расчет1713</label>
• <label> Кредит149</label>
• <label> Наличный расчет1374</label>
• <label> Наложенный платеж491</label>
• <label> Рассрочка56</label>

Наличие не найдено

• <label> В наличии1610</label>
• <label> Под заказ721</label>

Чтобы уточнить цены на товары и услуги в рубрике Газовый счетчик СГ или купить их — свяжитесь с компанией поставщиком.

Смотрите также

Не нашли нужный товар?

Разместите заявку и поставщики сами сделают вам предложение!

Используемые источники:

• https://myschetchik.ru/gaza/sg-1
• https://pouchetu.ru/gazovyj/sg-1
• https://gaselectro.ru/market/schetchiki_gaza/schetchiki_gaza_sg.html
• https://m.gaselectro.ru/market/schetchiki_gaza/schetchiki_gaza_sg.html
• https://www.pulscen.ru/price/080703-gazovyy-schetchik/f:30367_sg
