В настоящее время существует много моделей счетчиков для учета электроэнергии. Одни подходят для дома, другие для квартир. В этой статье рассказывается о подключении энергомера ЦЭ6803ВМ своими руками.
Однофазные и трехфазные модели
Модели могут быть однофазные и трехфазные. Выбираются в зависимости от помещения.
Однофазный счетчик устанавливается в жилых квартирах. Поскольку электрические приборы рассчитаны на 220 В, то нет смысла устанавливать трехфазные.
Трехфазные чаще встречаются в частных домах и коттеджах. Обычно там достаточно много приборов (камины, бойлеры, колонки) поэтому необходима трехфазная сеть с напряжением 350 В. В доме можно поставить прибор на 220 В, но он будет отвечать только за осветительную группу.
Как выглядит прибор
Основные технические параметры счетчика Цэ6803ВМ
Проверку нужно проводить через определенный период времени. ЦЭ6803ВМ межповерочный интервал можно найти в паспорте изделия. Если паспорт утерян, то счетчики до 2000 года выпуска проверяют раз в 8 лет, более новые модели раз в 16 лет.
Схема подключения
Счетчик ЦЭ6803ВМ технические характеристики:
| Тип точности | 1 |
| Номинальное напряжение приборы | 220 |
| Наибольшая сила тока | 5(50); 10(100) |
| 8 (0,8) | |
| Температурный режим | от −40 до 70 |
| Размеры | 143×175×52 |
| Вес | 1,2 кг |
Список всех параметров необходимо искать в паспорте изделия. Этот документ очень важен, и его нужно сохранить, чтобы вовремя производить проверку.
Конструктивные особенности и схема подключения
Устройство имеет особенности конструкции. Корпус выполнен из плотного пластика. Обработку полученных параметров выполняет микропроцессор. От него будет зависеть точность устройства.
В счетчике установлены клеммы, через которые выполняется включение тестера для исследования состояния счетчика. Внутри он оснащен энергонезависимым блоком памяти.
Барабанное табло
Во время резкого отключения тока на экране указываются последние показания, число, время и тариф. Спереди находится два светодиодных указателя, один из которых «Сеть» будет работать, указывая на включение. Если напряжение будет скакать, то индикатор начнет мерцать.
Внимание! Если индикатор «Сеть» не включается, то необходимо проверить работу клеммных соединений. Иначе счетчик необходимо будет чинить.
Руководство по применению и модификации
Этот счетчик, как и энергомер СЕ 101, работает по однотарифному принципу. ЦЭ6803ВМ устанавливается на классическую DIN-рейку. Он применяется для постоянного замера и отображения на экран основной составляющей мощности потребленной электроэнергии. Устанавливается устройство к двухпроводным линиям подачи переменного напряжения.
Процесс подключения
Как снимать показания
Например, если в модели устройства есть запятая и последняя правая цифра отделена красной линией, то нужно указать число до этой линии.
Если запятая отсутствует и крайнее число не заключено в рамку или не окрашено одним цветом, то нужно указать все числа с экрана счетчика. Проще говоря, если запятой вообще нет, то необходимо писать все цифры, которые есть на экране.
Срок эксплуатации такого прибора составляет более 20 лет. Но при этом желательно время от времени прозванивать его мультиметром, чтобы проверить наличие ошибок. Иногда, если в сеть включено много мощных приборов, то счетчик будет не справляться и предавать неправильные показания.
Мультиметр для проверки
Счетчик ЦЭ6803ВМ довольно старая модель, но по-прежнему актуальна. Он имеет высокий класс точности, поэтому популярен на рынке. Его также легко можно установить, не вызывая мастера.
Электрический счётчик ЦЭ6803в – это устройство высокого класса надёжности и точности, которое подсчитывает количество использованной электроэнергии в цепях трёхфазного переменного тока. Приборы учёта нужны в основном на промышленных предприятиях, где мощное электрооборудование потребляет такой ток.
Электросчётчик ЦЭ6803в
Применение и назначение ЦЭ6803в
Прибор, изготовленный российской фирмой Энергомера, измеряет активную часть потребляемого тока, подключённого к нагрузке обслуживаемой электросети. Счётчики Энергомера ЦЭ6803в ведут учёт расхода электричества только по одному тарифу. Это исключает их применение при поставке по разной цене электроэнергии в дневное и ночное время суток.
Важно! В реестре измерительных устройств электросчётчик значится, как прибор учёта и контроля потребления электрического тока. В категории «Средства измерения» счётчик значится под номером 12673-06.
Условия эксплуатации
Как опломбировать счетчик электроэнергии
Конструкция электросчётчика рассчитана на определённые условия эксплуатации:
- Температурный режим в месте установки счётчика ЦЭ6803в должен соблюдаться в пределах от – 400С до + 600С.
- Влажность окружающей среды не должна превышать 98%.
- Установка прибора производится в пространстве, защищённом ограждающими конструкциями от внешнего воздействия атмосферы.
Расшифровка маркировки
Как опломбировать счетчик электроэнергии
На лицевой панели счётчика видно, в соответствии с какими стандартами выпускается ЦЭ прибор. Это ГОСТ Р 52320-2005 и ГОСТ Р 52322-2005. Маркировка содержит в себе информацию о технических условиях эксплуатации. Чтобы понять кодировку, необходимо расшифровать ряд знаков. Например, на лицевой панели и в паспорте счётчика указана маркировка следующего содержания – ЦЭ6803в/1 1Т 220в 1-7,5А 3ф.4пр. М6 Ш33:
- дробное выражение /1 – первый класс точности;
- 1Т – счётчик делает расчёт только по одному тарифу;
- 220в – 4-х проводное подключение напряжением бытовой сети;
- 3ф.4пр – схема подключения (четыре провода для 3-х фазного тока);
- М6 – вид счётного устройства, механизм электромеханический с шестиразрядным интерфейсом;
- Ш33 – способ крепления корпуса прибора, в данном случае означает монтаж в шкафу, Р31 означает крепление на DIN-рейке.
Таблица расшифровки марки ЦЭ 6803в
Конструктивные особенности
Счетчик двухтарифный
Принцип работы ЦЭ 6803 ничем не отличается от аналогичных приборов. Электросчётчик имеет свои конструктивные особенности.
В блоке управления данные напряжения и силы входящего тока сублимируются в импульсы. Импульсная частота находится в прямой пропорциональной зависимости от мощности энергетического входящего потока. Обработку данных выполняет микропроцессор. Именно он отвечает за точный учёт счётчиком Энергомера ЦЭ6803в потреблённой электроэнергии.
Интерфейс электросчётчика ЦЭ6803в
В электросчётчике встроены клеммы, через которые происходит включение тестера для проверки технического состояния прибора. В счётчике есть энергонезависимый блок памяти. В случае аварийного отключения тока на дисплее фиксируются последние показания, дата, время и тариф.
На передней панели расположены два светодиодных индикатора, один из которых «Сеть» начинает светиться, подтверждая подключение к сети. При появлении нагрузки он начинает мигать, тогда учётное устройство начинает работать.
Обратите внимание! Если светодиод «Сеть» не загорается, то нужно проверить состояние клеммных соединений. В противном случае прибор будет нуждаться в ремонте.
Второй индикатор «600 imp/(kW-h)» своим свечением сигнализирует о потреблении номинальной мощности электрического тока.
Размеры корпуса ЦЭ6803в
Технические характеристики
При покупке электросчётчика обязательно нужно ознакомиться с техническими характеристиками ЦЭ6803в. Они указаны в паспорте прибора. Например, для счётчика ЦЭ6803в Р32 технические параметры должны соответствовать следующим данным:
- класс точности – 1;
- количество тарифов – 1;
- частота входного тока – 50 Гц;
- величина номинального тока – 5 А;
- допустимое напряжение сети – 3х(230 – 400) в;
- максимальная сила тока – 60 а;
- чувствительность учётного механизма – от 20 до 40 мА;
- рабочий диапазон температуры – от + 400С до – 700С;
- класс защиты от внешнего проникновения влаги и пыли – IP51;
- габариты прибора – 141 х 170 х 52.
Срок службы
Производитель в сопроводительной документации указывает максимальный срок службы счётчика Энергомера ЦЭ6803в – 30 лет. Этот срок может быть выдержан при безусловном соблюдении правил техники безопасности, отсутствии аварийных перегрузок и правильной установке прибора.
Важно! Производитель «Энергомера» даёт гарантию безаварийной работы счётчика на протяжении 4 лет эксплуатации, начиная с даты и года выпуска.
Межповерочный интервал
Через определённое количество времени эксплуатации электросчётчика служба поставщика электроэнергии обязательно проводит поверку прибора. Межповерочный интервал для ЦЭ6803в указывается производителем в его паспорте. При утрате документа принято считать интервал поверок для ЦЭ6803в, выпущенных в период с 15.08.1997г. по 01.12.2000г., – 8 лет. Для приборов, изготовленных позже, межповерочный интервал составляет 16 лет.
Стоимость счётчика
Цена на электросчётчики ЦЭ6803в определённых моделей не очень отличается во всех регионах России. Ниже приведена таблица средней стоимости трёхфазных однотарифных приборов.
Таблица средних цен на счётчики компании Энергомера*
| Марка электросчётчика ЦЭ6803в | Номинальный ток | Средняя цена, руб. |
|---|---|---|
| 1Т М7 Р31 | 60 А | 1500 |
| 1Т М7 Р32 | 60 А | 1500 |
| — « — | 7,5 А | 1800 |
| 1Т М7 Р31 | 100 А | 1800 |
| !т М7 Р32 | 100 А | 1750 |
| 1Т М7 Р31 | 7,5 А | 1950 |
| Без марки | 5 А | 1600 |
* цены представлены по состоянию на июль 2019 год.
Основные схемы подключения
Счётчики ЦЭ6308 подключают по трём схемам. Один из вариантов – это подключение аппарата напрямую.
Подключение ЦЭ6308 напрямую

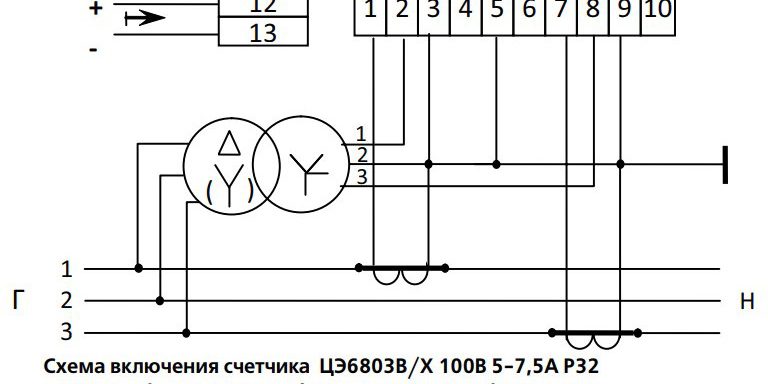

Две другие схемы подключения ЦЭ6803в используют дополнительное электрооборудование в виде трансформаторов (2 или 3 шт.).
Схема подсоединения к сети через 3 трансформатора
Преимущества прибора
Электросчётчики ЦЭ6803в, ЦЭ6803вм, ЦЭ68038, используемые для учёта потребляемой электроэнергии, как в производственных условиях, так и для потребителей напряжения 220 в, считаются самыми надёжными и качественными приборами на всей территории РФ.
Компания изготовитель «Энергомера» гарантирует срок службы без крупных поломок в течение 30 лет эксплуатации.
Возможные неисправности, их устранение
Неисправности прибора во время его эксплуатации могут носить незначительный характер. Это, к примеру, прекращение световой индикации во время работы счётчика.
Неисправность может быть вызвана нарушением крепления клеммных контактов. Электросчётчик выключают и укрепляют контактные соединения. Прибор снова включают и проверяют световую индикацию. Если индикаторы не будут светиться, то счётчик нужно будет сдавать в соответствующую сервисную службу.
В случае выхода из строя учётного устройства нельзя ни в коем случае вскрывать счётчик и пытаться отремонтировать его самостоятельно. Если всё же это произошло, потребитель может столкнуться с большими проблемами ответственности за нарушение опломбировки электросчётчика и подвергнуться существенным штрафным санкциям.
Как снять показания
Прежде нужно знать разрядность прибора. Счётчики ЦЭ6803 старого образца (период выпуска с 1997 по 1999 гг.) с межповерочным интервалом 8 лет имеют на табло 7 разрядов (окошек с цифрами). Поздние модели оснащены 8-ми разрядными дисплеями, потому интервал поверок у них в два раза больше – 16 лет.
Последняя цифра отделена запятой от остальных разрядов. При снятии показаний её не учитывают. Снимают показания счётчика, как правило, 1 раз в месяц, занося данные в записную книжку. Зная величину тарифа, производят расчёт ежемесячного платежа за электроэнергию. Для этого сумму киловатт часов перемножают на единичную расценку (тариф). Оплаченные квитанции хранят бессрочно.
Семиразрядное табло
Дополнительная информация. При покупке вторичного жилья или здания важно, чтобы прежний хозяин предъявил справку об отсутствии задолженности по электричеству. Последние показания электросчётчика фиксируют. Новый хозяин возобновляет платежи, начиная вести свой учёт расхода электроэнергии, отталкиваясь от последних данных прибора.
Разновидности ЦЭ6308
Помимо того, что модели ЦЭ6803в различаются по техническим характеристикам, они имеют разное крепление. Способ крепления отражён в маркировке следующим буквенно-цифровым кодом:
- R31;
- R32;
- Ш33.
R31, R32
Наличие кода такого вида в маркировке аппарата означает, что его корпус оснащён зацепами. Ими счётчик крепится к DIN-рейке. Рейка представляет собой металлический профиль в виде швеллера с продольной просечкой. Планка позволяет смонтировать ЦЭ6803в вместе с автоматами защиты одновременно.
DIN-рейка
Ш33
На задней панели счётчика расположены 3 петли для крепежа болтовыми анкерами внутри щитка или шкафа. На это указывает обозначение Ш33 в маркировке устройства.
Установка счётчика
При замене или установке нового прибора учёта расхода электроэнергии владелец жилья, административного или промышленного здания, в зависимости от обстоятельств, обязан заключить договор на поставку электричества с местным провайдером энергосбыта. Также нужно оформить документы на получение расчётного счёта для оплаты за потреблённую электроэнергию.
Снабжающая организация предоставляет потребителю техническую документацию с указанием типа электросчётчика, автомата защиты, сечения провода и вида крепления (в щиток или на DIN-рейку).
Электромонтёр провайдера установит счётчик и подключит его к сети. Он же опломбирует аппарат, о чём составляется акт сдачи-приёмки, который подписывает представитель энергосбыта, с одной стороны, и потребитель, с другой стороны.
Электросчётчики Энергомера ЦЭ6803в обладают вышеперечисленными неоспоримыми преимуществами перед своими аналогами. Изделия производятся не один десяток лет и зарекомендовали себя только с положительной стороны.
Видео
Счётчик Энергомера ЦЭ6803В – трёхфазный прибор для замера потраченной электроэнергии, используемый в частном секторе, промышленном производстве или для установки в общественных помещениях.
Устройство отличается следующими особенностями:
- возможностью эксплуатации в условиях защиты от неблагоприятной окружающей среды при температурном режиме воздуха от -40 до +60°С;
- функцией подключения к сторонним устройствам посредством предусмотренного входа;
- наличием двух индикаторов, сигнализирующих о включении в сеть и интенсивности расхода электроэнергии;
- подключении в сеть переменного электротока с 3-мя или 4-мя проводами;
- защитой от несанкционированного вмешательства в подсчёт данных.
Конструкция прибора соответствует установленным стандартам качества и позволяет эксплуатировать изделие на территории России.
Технические характеристики
Технические характеристики счётчика ЦЕ6803В
Срок службы прибора
Изготовитель предусматривает 30-летний нормативный срок эксплуатации прибора. В случае выхода из строя оборудования в течение первых 4-х лет работы, изделие принимается на гарантийный ремонт в сервисном центре изготовителя, если поломка не вызвана неправильным подключением или нарушением предусмотренных правил эксплуатации.
Межповерочный интервал
Чтобы избежать проблем с представителями контролирующих органов, потребитель должен предоставлять счётчик к регулярной поверке не реже 1-го раза в 16 лет. Также следует убедиться, что продукция прошла заводскую поверку после изготовления, о чём свидетельствует соответствующая запись в паспорте.
Стоимость счётчика
Цена продукции определяется комплектацией и тарифами продавца. Стоимость данной модели колеблется в пределах от 2200 до 3400 рублей, учитывая вышеуказанные факторы.
Преимущества прибора
Счётчик характеризуют следующие достоинства:
- надёжность конструкции и широкий температурный диапазон окружающей среды;
- возможность подключения к сторонним приборам для контроля и настройки данных;
- защита от хищения электроэнергии с использованием магнита;
- низкая погрешность учёта данных;
- возможность установки необходимых параметров аппарата;
- сигнализация о подключении к сети и скорости потребления электроэнергии;
- удобство в эксплуатации и долговечность.
Рекомендуем: Счётчик Энергомера СЕ300 — срок службы и преимущества
Учитывая предусмотренные технические возможности и доступную цену, это оптимальный выбор, если условия подсчёта данных не связаны с необходимостью многотарифного определения показателей.
Возможные неисправности и их устранение
Как снять показания
В порядке снятия показаний разобраться не составит труда. Для этого выписывается целое значение число расположенное до запятой(жёлтый прямоугольник), далее из числа на табло вычитаем число месяц назад(иногда оно написано в квитанции о последней оплате) и умножаем на расценку за 1 кВт.
Цифра(ы) расположенные в красном прямоугольник для учёта электроэнергии не учитываются.
Разновидности данного счётчика
Выпускаются две разновидности данного прибора, отличающиеся исполнением корпуса.
Расшифровка маркировки счётчиков ЦЕ6803В
R31
Особенности крепежа указанной модели – на ДИН-рейку.
Габаритные размеры счётчика типа R31
R32
Для крепления в щиток и на ДИН-рейку.
Габаритные размеры счётчика типа R32
Ш33
Устанавливается винтами в электропанели.
Габаритные размеры счётчика типа Ш33
Перечисленные исполнения выпускаются в различной комплектации, характеризующейся отличиями в классе точности, токовых параметрах, разрядности дисплея, количеству проводов сети, для которых устройство предназначено.
Детальнее об особенностях комплектации рассказывается в руководстве по эксплуатации.
Технический паспорт счётчика Энергомера ЦЭ6803В
Установка счётчика
Крепёж аппарата выполняется посредством ДИН-рейки или винтов, что зависит от конструкции корпуса.
Надёжность и приспособленность к эксплуатации в широком диапазоне характеристик электросети и температурных параметров окружающей среды, разумная ценовая политика свидетельствуют о преимуществах выбора данной модели электросчётчика
Завод-изготовитель Энергомера предлагает пользователям надежное устройство для подсчета электроэнергии в цепях переменного тока — счетчик ЦЭ6803В. Несмотря на обилие предложений на рынке, устройство пользуется спросом среди потребителей. Счетчик соответствует всем требованиям и стандартам, обеспечивает точность измерений, характеризуется долгим сроком службы. Если вы хотите платить только за потребленную энергию, легко снимать показания, не думать о частых поверках – устройство идеально подходит для учета потребленной электроэнергии.
Описание
Электросчетчик ЦЭ6803В
Электросчетчик ЦЭ6803В может использоваться только при определенных условиях эксплуатации:
- Прибор устанавливается в месте, температура в котором не может пересекать границу сорока градусов мороза и шестидесяти градусов тепла, только в данном температурном диапазоне можно рассчитывать на корректную работу и долговечную службу счетчика.
- Влажность воздуха не должна быть выше девяноста восьми процентов.
- Установка прибора возможна в месте, где нет негативного воздействия окружающей среды.
Внешний вид счетчика ЦЭ6803В 1 10 100а отличается эргономичностью и простотой. На внешней стороне располагается табло с крупными числами, показывающими количество потребленного ресурса. Также указывается ГОСТ, которому соответствует прибор. На каждом счетчике есть маркировка относительно технических характеристик и требований к использованию: тип корпуса, тип отсчетного устройства, схема подключения, класс точности, информация относительно номинального напряжения и тока.
Счетчик электроэнергии трехфазный ЦЭ6803В Р32 и другие модели не имеют принципиальных отличий от подобных измерительных приборов. Присутствуют отдельные незначительные конструктивные и технические отличия.
Счетчик ЦЭ6803В 1 5 60а и некоторые другие модели имеют выходное испытательное устройство.
Это – выходные клеммы. Они служат для подключения к системе и проверки электрического устройства. Все модели с жидкокристаллическим экраном имеют энергонезависимую память, что дает возможность сохранять важные данные в случае отключения от электросети.
Электросчетчик м7 р32 ЦЭ6803В пломбируется оттиском клейма энерго-поставляющей организации. Перед монтажом прибора важно проверить отсутствие механических повреждений и наличие пломб. Счетчик ЦЭ6803В 1 отличается высокой надежностью, преимущественно не возникают вопросы относительно его комплектации.
Технические характеристики
Продукт компании Энергомера ЦЭ6803В характеризуется высоким качеством и долговечностью службы. Среднее время наработки на отказ – не менее двухсот двадцати тысяч часов. Временной промежуток меду поверками составляет шестнадцать лет, а средний срок эксплуатации – тридцать лет. Производитель предоставляет гарантию на свое оборудование – четыре года или семь лет, в зависимости от даты выпуска (до или с 01.05.2019 года). Трехфазный счетчик ЦЭ6803В Р31 имеет не только важные технические характеристики, но и привлекательную стоимость. По этой причине электросчетчик пользуется неизменной популярностью среди потребителей.
Схема подключения счетчика ЦЭ6803В не вызовет особых трудностей, поскольку является интуитивно понятной. При возникновении вопросов или каких-либо затруднениях, необходимо снять крышку, под которой изображена схема подключения счетчика конкретной модели.
Счетчики электроэнергии ЦЭ6803В
Однотарифный счетчик электроэнергии, трехфазный ЦЭ6803В имеет два индикатора на лицевой панели изделия. После подключения устройства активизируется элемент «Сеть». Ели индикатор нерабочий, важно понять причину его выхода из строя. Так может быть в результате плохого контакта провода с клеммами или поломки индикатора. При выходе из строя прибора или его элементов, следует обращаться в специализированный сервисный центр.
Можно выделить такие особенности электросчетчика:
- высокая точность измерений;
- стандартный импульсный выход;
- индикаторы работы;
- минимальная погрешность;
- невысокое собственное энергопотребление;
- устойчивость к неблагоприятным внешним воздействиям;
- антимагнитная защита;
- несколько вариантов крепления и установки (на рейку или щиток).
Поверка
Согласно правилам, счетчик электроэнергии должен проходить периодическую поверку.
Поверка
Поверка счетчик ЦЭ6803В производится согласно срокам, указанным в паспорте изделия.
Межповерочный интервал ЦЭ6803 составляет шестнадцать лет с даты первой калибровки на производстве.
Достаточно продолжительный срок поверки электросчетчика ЦЭ6803В позволяет не беспокоиться относительно необходимости часто заниматься вопросом.
Установка
Подключение счетчика Энергомера ЦЭ6803В должно осуществляться согласно схеме, которая имеется под крышкой прибора или дана в инструкции-описании к устройству. Установка трехфазного счетчика ЦЭ6803В должна производиться согласно требованиям, с соблюдением условий установки: места, температуры, влажности и других параметров. При установке измерительного прибора необходимо подготовить кабель, очистив его от изоляционной оболочки на двадцать семь миллиметров. Подготовленный участок должен быть ровным, без изгибов, перекосов. Готовый провод нужно вставить в клеммный зажим. Следует слегка подергать провода, чтобы удостовериться в надежной фиксации. Счетчик устанавливают в месте, которое соответствует требованиям эксплуатации прибора.
Работа правильно подключенного Энергомера ЦЭ6803В сопровождается реакцией светодиодного индикатора, изменением показаний на табло.
Трехфазный электросчетчик применяется для учета расхода электроресурса. Показания отображаются на табло прибора. Устройство может отличаться типом корпуса и счетным устройством. Табло бывает электронным или механическим. Числовой ряд может разделяться запятой или не иметь ее, электронные табло имеют разделение числового ряда в виде точки. Чтобы выяснить количество киловатт, потребленных в текущем месяце, нужно произвести арифметические действия: от итогового результата отнимают показания за прошедший месяц. Полученное количество киловатт умножают на стоимость одного киловатта согласно тарифному плану.
Остановка
Продавцы магнитов призывают покупать свой товар, чтобы регулировать работу измерительных приборов. Они обещают экономию и материальное процветание. На практике воздействие электромагнитным полем на счетчик не принесет ничего, кроме проблем.
mbed/w6Fz446dQy4″ width=»560″ height=»315″ frameborder=»0″ allowfullscreen=»allowfullscreen»>Энергомер может работать в двух режимах индикации: с открытой и закрытой крышкой. При ненарушенной целостности прибора и закрытой крышке на жидкокристаллическом дисплее отображается накопленная энергия. При воздействии магнитами, начинают мигать нижние сегменты подчеркивания. Чтобы сбросить индикацию, необходимо открыть и закрыть крышку клеммной колодки.
Режим работы при открытой крышке другой. После ее открытия на табло видны такие параметры:
- накопленная энергия;
- количество вскрытий крышки;
- время воздействия магнитного поля на прибор;
- число воздействий.
Магнит на счётчик Энергомера ЦЭ6803В не только не оказывает воздействия, но и становится причиной его поломки. Поэтому, прежде чем пробовать сомнительные способы экономии, взвесьте все «за» и «против».
Информация о сертификате
energomera-TSE6803v_p
Измерительный прибор соответствует государственным стандартам, сертифицирован и внесен в Госреестр средств измерения. Каждый тип электрического счетчика ЦЭ6803В имеет паспорт, где указан номер прибора, его особенности и технические характеристики.
Счетчик электричества ЦЭ6803В компании Энергомера пользуется популярностью и часто выбирается пользователями среди массы других вариантов: точность измерения, простота в использовании, качество, продолжительный межповерочный интервал, долгий эксплуатационный период говорят в пользу счетчика ЦЭ6803В.
Счетчик прямого включения трехфазный Энергомера
Сегодняшняя статья посвящена разборке счетчика прямого включения Энергомера ЦЭ 6803В. Напоминаю, у меня уже есть подобная статья про устройство однофазного счетчика Энергомера. Там же – информация о том, как счетчик считает электроэнергию.
На этот раз – не одна, а три фазы!
Кто глубже интересуется темой – я подробно уже написал в другой статье, чем три фазы отличаются от одной.
По таким счетчикам у меня есть ещё одна популярная статья – про подключение и монтаж трехфазных счетчиков. Там очень подробно, как закрепить и подсоединить такие счетчики.
Мне попал в руки трехфазный счетчик, который снят с эксплуатации. Разбирать будем до винтика, приготовьтесь!
Устройство трехфазного счетчика Энергомера ЦЭ6803В
Внешний вид счетчика приведён слева, в начале статьи. Все фото, как обычно, можно увеличить.
Переворачиваем, вид на клеммы. Как всегда в подобных устройствах, клеммы очень качественные. Ведь они пломбируются, и доступа к ним нет.
Клеммы трехфазного счетчика
Вид сзади. Крепления на ДИН-рейку нет, только на винты. Хотя, в комплекте может быть переходная планка на ДИН-рейку.
Вид сзади, на крепежные отверстия
Верхняя крышка запломбирована двумя пломбами. Если их случайно сорвать, то надо такой счетчик отдавать на поверку. На практике придётся покупать новый.
Но нам уже всё нипочём, снимаем:
Устройство трехфазного счетчика прямого включения Энергомера
Видим печатную плату, и устройство отображения показаний.
Теперь подробнее. Это – шаговый двигатель, на ось которого посажены колёса с цифрами. Двигатель двумя проводками подключен к плате:
Трехфазный счетчик Энергомера цэ6803в. Устройство механического индикатора
Импульсы напряжения подаются на двигатель, и они же – на светодиод, который мигает в такт движению цифр.
Далее. Контроллер, в котором заложена программа для преобразования напряжения, пропорционального протекающему току, в импульсы для шагового двигателя.
Устройство трехфазного счетчика Энергомера цэ6803в.
Также имеется последовательный порт с оптической развязкой.
Плата с другой стороны:
Устройство трехфазного счетчика Энергомера цэ6803в. Печатная плата
Вот – входные цепи, которые построены на основе делителей напряжения, собранных на резисторах и конденсаторах.
Стоит сказать, что эти детали имеют процент погрешности номинала (например, конденсаторы – 10%), а никакой регулировки на плате я не обнаружил. Хотя, скорее всего, точность измерений определяется классом точности резисторов делителя, а конденсаторы служат для сглаживания пульсаций. А резисторы, судя по цветовой маркировке, имеют погрешности 0,5 и 1%.
Как устроен трехфазный счетчик Энергомера, входные цепи
Красные проводочки – это подача напряжения с каждой фазы. Между каждым из них действует линейное напряжение 380В. Они припаяны ко входам делителей.
Далее рассмотрим устройства, которые преобразуют ток в напряжение. Там не так всё однозначно, и одним законом Ома не обойтись.
Как устроен трехфазный счетчик Энергомера, входные цепи
Как устроен трехфазный счетчик Энергомера, входные клеммы
С нулевой клеммой всё понятно,
Как устроен трехфазный счетчик Энергомера, входные клеммы
а вот фазную рассмотрим поближе:
Как устроен трехфазный счетчик Энергомера, разобранная фазная клемма
Как устроен трехфазный счетчик Энергомера, разобранная фазная клемма
Катушка, которая располагается в петле фазы.
Как устроен трехфазный счетчик Энергомера, разобранная фазная клемма с трансформатором
Как устроен трехфазный счетчик Энергомера, разобранная фазная клемма
Что-то похожее есть в однофазном счетчике (ссылку давал выше), но там этот автотрансформатор, или делитель реализован проще.
Кстати, не смотря на то, что счетчик называется Прямого включения, у него на входе всё равно стоит трансформатор, как это видно из фото конструкции.
Двигатель счетчика
Бонусом – фото двигателя и цифр с шестеренками:
Как устроен трехфазный счетчик Энергомера, циферблат
Действительно, целый часовой механизм с пластмассовыми шестеренками:
Как устроен трехфазный счетчик Энергомера, двигатель циферблата
Катушка, которая преобразует импульсы напряжения с платы в движение маховичка, который вращает остальной механизм:
Как устроен трехфазный счетчик Энергомера, двигатель циферблата
Круглый, с черной окантовкой (магнитом) – ротор, если не сильно громко сказано)
Как устроен трехфазный счетчик Энергомера, двигатель циферблата
На этом заканчиваю, надеюсь, статья была полезной!
Используемые источники:
- https://rusenergetics.ru/oborudovanie/schetchik-tse6803vm
- https://amperof.ru/elektroenergia/schetchik/ce6803v.html
- https://pouchetu.ru/elektricheskij/energomera-tse6803
- https://schetchik-info.ru/schetchiki-elektroenergii-tse6803v/
- https://samelectric.ru/komponenty/kak-ustroen-trehfaznyj-schetchik-energomera.html
</table></h2></ul></h2></ol></h2>
