Счетчики электроэнергии однофазные СЭО 6005

Модели однофазных и однотарифных электросчётчиков Микрон СЭО – учётные приборы от нижегородского производителя. Эти аппараты рассчитаны на эксплуатацию в электросетях с активной электрической энергией стандартным напряжением 220В.

Устройство счётчика

В корпусе прибора, закрытом крышкой, размещаются следующие детали и узлы:

• печатная плата;
• клеммная коробка;
• механическое счётное устройство.

Подключается аппарат без использования трансформатора – шунтированием.

Технические характеристики

Технический паспорт 1.15: Смотреть

Технический паспорт 1.12: Смотреть

Срок службы прибора

Энергомер может эксплуатироваться в пределах нормативного срока, составляющего 30 лет. Обязательства производителя распространяются на начальные 5 лет от даты выпуска, отмеченной в паспорте электросчётчика.

Межповерочный интервал

Поверка этого учётного прибора должна выполняться аккредитованной организацией с периодичностью не реже одного раза в 16 лет.

Стоимость счётчика

Стоимость аппарата колеблется в пределах от 650 до 1700 рос. руб. Ценовая политика реализующей компании определяется размером приобретённой партии и выбранной комплектацией прибора.

Как снять показания

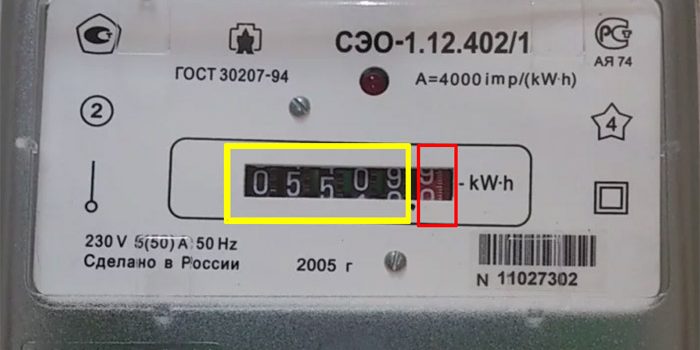

Показания с 5-разрядного механического белого табло выписываются без учёта десятичной доли(красный прямоугольник), барабан которой выполнен в красном цвете. Точное значение потреблённых киловатт-часов электрической энергии определяется после вычитания показателя прошлого месяца.

Преимущества прибора

Прибор характеризуется следующими достоинствами, присущими современному изделию, одновременно сохранившему традиции надёжности моделей советской эпохи:

• простотой конструкции и надёжностью в эксплуатации. Подтверждение этому – пятилетний гарантийный срок;
• высокой точностью измерений;
• наличием большого количества исполнений, позволяющих потребителю выбрать устраивающую его комплектацию;
• возможностью удалённого контроля показателей – потребителям не обязательно лично встречаться с контролёрами энергонадзора;
• простым подключением;
• разумной ценой, учитывающей особенности комплектации.

Рекомендуем:  Электросчётчик Матрица — преимущества и характеристики

Широкий ассортимент продукции полностью прошёл сертификацию по государственным стандартам, устанавливающим требования качества к измерительным приборам.

Разновидности данного счётчика

Изделия представлены в трёх базовых разновидностях, комплектуемых по желанию покупателя.

1.15

В технических характеристиках данной модели величины базового (предельного) электротока соответственно составляют 5 (60) и 10 (100) ампер. Класс точности – 1 или 2. Прибор оборудован телеметрическим выходом.

1.120Д

От предыдущей модификации аппарат отличают величины рабочих и предельных электротоков 5(80) или 5 (100) ампер, степень точности – только первая. Остальные критерии аналогичны.

1.21

Эта модификация выполнена с токовыми характеристиками 5 (100) ампер и наличием импульсного выхода.

Установка счётчика

Монтаж электросчётчика должен производиться квалифицированным электромонтёром, но при постановке изделия на учёт необходимо пригласить представителей энергопоставляющей компании. Если требования изготовителя и нормативной документации, относящиеся к установке данной модели, соответствуют фактическому монтажу, прибор регистрируется ответственным лицом организации с отметкой в паспорте.

Схемы подключения указаны в технической документации изделия (паспорте), сопровождающей приобретённую продукцию со стороны изготовителя.

При выборе счетчика электроэнергии потребителю следует обратить внимание на множество самых разных факторов. На рынке сегодня существуют приборы учета как достаточно качественные, так и заслужившие не слишком хорошие отзывы потребителей. Разумеется, при покупке подобного оборудования в первую очередь следует обращать внимание на марку его производителя. К примеру, очень неплохим счетчиком считается СОЭ-55. Модели этой марки прошли все необходимые испытания, признаны пригодными для использования в качестве приборов учета в том числе и в бытовых условиях и отличаются очень неплохим качеством сборки.

Общее описание прибора

Выпускаются счетчики СОЭ серии 55 заводом, принадлежащим ЗАО «МЗЭП», расположенным в Москве. Относятся они к классу бытового оборудования и предназначены для использования в двухпроводных цепях переменного тока, имеющих частоту в 50 Гц, Помимо всего прочего, эти приборы приспособлены и для работы в автоматизированных информационно-измерительных системах АСКУЭ. Некоторые модификации счетчиков СОЭ-55 (в корпусе «2») допускается устанавливать на DIN-рейку или же под крышку контроллера либо терминала модема.

Особенности конструкции

Построены эти однофазные счетчики на элементарной современной базе с применением быстродействующей электронной памяти. Помимо всего прочего, в их конструкции использованы современные микропроцессоры. На рынке сегодня имеются модификации СОЭ-55:

• с одним или двумя датчиками тока (используются для предотвращения хищения электричества);

• со встроенным реле для отключения потребителя.

Информация о количестве использованной электроэнергии в этих счетчиках может отображаться на электромеханическом устройстве или на жидкокристаллическом индикаторе. У приборов первого типа в маркировке присутствует буква «М».

Разновидности

При желании сегодня можно приобрести счетчик СОЭ-55:

• однотарифный;

• двухтарифный (с внешним тарификатором);

• многотарифный.

Счетчики с маркировкой «ШТ» максимально надежно защищены от самых распространенных способов искажения показаний путем проникновения в схему подключения или же воздействия электрического поля. Локальная связь в этих моделях осуществляется с помощью специального оптического порта. Печатная плата во всех счетчиках СОЭ-55 смонтирована по особой технологии SMD. Крепятся эти устройства к опоре на три винта.

Преимущества: отзывы поставщиков электроэнергии

Работники служб электроснабжения к плюсам счетчиков СОЭ-55 относят в первую очередь:

• наличие защиты от наиболее распространенных способов хищения;

• большой технологический запас точности;

• возможность дистанционного отключения потребителя или же снижения мощности в случае необходимости.

Для работы в составе АСКУЭ в этих счетчиках предусмотрены специальные электронные интерфейсы RS-232 или RS-485, а также особый выход. Последний элемент конструкции предназначен для предотвращения потери импульсов при скачках напряжения.

Считают эти счетчики достаточно качественными и потребители. К плюсам моделей владельцы домов и квартир относят:

• устойчивость к пониженным температурам;

• высокое качество сборки;

• долговечность трансформаторного включения;

• устойчивость к вибрациям;

• длительный срок эксплуатации.

Технические характеристики

Отзывы потребителей и поставщиков электроэнергии счетчики СОЭ-55/Т 112, таким образом, заслужили неплохие. Какими же конкретно техническими характеристиками отличается это отечественное оборудование можно узнать из представленной ниже таблицы.

Характеристики счетчиков СОЭ-55

Параметр	Значение
Класс точности	1
Необходимое напряжение в сети	220 В
Базовый ток	5 ампер
Максимальный ток	60 ампер
Порог чувствительности	0.012 А
Диапазон рабочих напряжений	176-254 В
Масса	Не более 0.6 кг
Гарантийный срок эксплуатации	42 месяца

Использовать электросчетчик СОЭ-55 в бытовых условиях допускается 16 лет. После этого он должен пройти соответствующую проверку или же быть заменен. В общей сложности устройства СОЭ серии 55 могут, по заявлению производителя, прослужить 36 лет. По способу защиты потребителя от поражения электрическим током они соответствуют второму классу (по ГОСТ 8865-93). Средняя наработка до отказа у этих моделей равна 140000 часов.

Какие размеры может иметь модель

На рынок сегодня поставляется всего три основных разновидности счетчиков СОЭ серии 55:

1. В корпусе «0». Габаритные размеры приборов этой группы равны 210х137х65 мм;

2. В корпусе «1». Такая модель имеет маркировку СОЭ-55/50-112. Корпус счетчиков этой модификации имеет габариты 210х137х115 мм.

3. В корпусе «2». Размеры таких счетчиков равны 213х131х83 мм.

Также на рынок сегодня поставляются модификации СОЭ-55/60 Ш-Т-112. Корпус этих счетчиков промаркирован цифрой «0». Габариты они имеют следующие: 210х137х65 мм. В любом исполнении, таким образом, счетчик СОЭ отличается компактностью. А следовательно, найти для него место в квартире или частном доме будет совершенно несложно. За это, безусловно, также заслужили хорошие отзывы эти приборы.

СОЭ-55: инструкция по применению

Срок службы у счетчиков СОЭ-55, таким образом, значительный. Однако прослужить долго это оборудование может, конечно же, только при условии его правильной эксплуатации. Использовать счетчик при необходимости можно при температуре окружающей среды от -40 до +60 С. Эксплуатировать модель допускается, конечно же, круглосуточно. Относительная влажность воздуха в том помещении, в котором будет установлен счетчик, не должна превышать 98% при температуре 25 С. Допускается такой высокий показатель, однако, только при условии отсутствия в воздухе разного рода агрессивных газов и большого количества пыли. В любом случае устанавливать этот счетчик можно в том числе и во влажных помещениях, к примеру, в отдельно стоящей бане. Конечно же, допускается монтировать это оборудование и в уличные ящики учета.

Какие имеются недостатки

Конечно же, есть у счетчиков СОЭ-55 не одни только плюсы. Имеются у них и определенные недостатки. К таковым можно отнести, к примеру:

• неудобный способ крепления;

• ломкий пластик крышки коробки клеммной.

Конструкция этого счетчика такова, то при подключении его основной провод может быть, к сожалению, случайно поврежден. Поэтому включать в схему сети его следует максимально аккуратно. Все провода стоит выгнуть заранее.

Также к минусам счетчиков СОЭ-55 стоит отнести и не слишком надежную электронную часть. Часто (а в особенности при использовании на улице) случается так, что во время грозы она выходит из строя. То же самое может случиться и при коротком замыкании в сети. Стоит этот счетчик между тем в районе 1000-1500 р. Это, конечно, не слишком дорого. Но все же даже такая сумма, потерянная из-за поломки прибора, на семейном бюджете обязательно скажется.

Мнение потребителей

Несмотря на некоторые имеющиеся у счетчиков СОЭ-55 недостатки, отзывы домовладельцев, членов садоводческих товариществ и т. д., как уже упоминалось, они заслужили относительно неплохие. В особенности популярны у владельцев домов и квартир двухтарифные счетчики этой марки. Основным преимуществом таких модификаций, помимо компактности, владельцы домов и квартир считают возможность экономии. Ведь ночью во многих городах РФ и стран бывшего СНГ электроэнергия стоит почти вдвое дешевле, чем днем. Поэтому, имея такой счетчик, можно экономить довольно-таки значительные суммы.

Может ли прибор самостоятельно завышать показания

Класс точности у модели СОЭ-55, как уже упоминалось, первый. Количество электроэнергии он, таким образом, всегда подсчитывает правильно. Однако иногда, судя по отзывам потребителей, «глючить» этот прибор все же может. Согласно данным производителя, процент по браку на эти счетчики составляет 0.3 %. Поэтому первое время за показаниями прибора стоит проследить повнимательнее. Для того чтобы проверить точность цифры, высветившейся на дисплее счетчика, следует выполнить пару нехитрых действий:

• запомнить или записать показания;

• отключить все электроприборы из розеток.

Через десять минут нужно вновь проверить показания. За это время они не должны измениться никак. Светодиод на самом приборе мигать в течение этого периода времени также не должен.

В случае накрутки, никаких самостоятельных действий, конечно же, предпринимать не следует. Для того чтобы исправить ситуацию, нужно немедленно позвонить в домоуправление и вызвать электриков. Последние снимут пломбу и сначала проверят правильно ли включен прибор в схему. Если никаких ошибок выявлено не будет, электрики по желанию хозяев недвижимости могут забрать прибор на проверку (платную). Но большинство владельцев квартир и домов советует в этом случае все же просто купить новый счетчик. Это обойдется, скорее всего, даже дешевле проверки. К тому же и подключена электроэнергия в доме будет при наличии нового прибора гораздо быстрее.

Счетчик электроэнергии однофазный СЭО-6005 предназначен для измерения и многотарифного учета активной электрической энергии переменного тока в однофазных двухпроводных сетях переменного тока частотой 50 Гц как автономно, так и в составе автоматизированных системах контроля и учета электроэнергии АСКУЭ-быт. Соответствует СТБ   ГОСТ   Р   52320-2007,    СТБ   ГОСТ Р  52322-2007 и техническим требованиям концерна «Белэнерго». Счетчик СЭО-6005 обеспечивает хранение, задание и опрос через интерфейс RS-485 или PLC-коммуникатор и оптический интерфейс с помощью компьютера, преобразователя интерфейса и программного обеспечения следующих параметров. Преимущества: Предельно допустимое входное рабочее напряжение 115-380В 8-ми разрядный ЖК — индикатор с увеличенными цифровыми знаками. Встроенный блок питания интерфейса Счетчик обеспечивает задание: текущего количества потребленной электроэнергии с нарастающим итогом раздельно по четырем тарифам и их сумму; количества потребленной электроэнергии с нарастающим итогом на начало текущего и 11 предыдущих месяцев раздельно по четырем тари­фам и их сумму; максимумов получасовой мощности, за текущий и 11 предыдущих месяцев раздельно по 4 тарифам и их сумму; максимумов получасовой мощности за текущие и 60 предыдущих суток раздельно по 4 тарифам и общего за сутки; состояния выхода управления нагрузкой; времени, даты и признака 64-х последних изменений параметров счетчика. текущего времени и даты; до 48 тарифных зон в сутки, с дискретностью переключения 30 мин; до 15 суточных профилей; до 8 профилей недели; значение ограничения по мощности; пароля счетчика; заводского номера счетчика.

Скачать Руководство по эксплуатации СЭО6005

Технические характеристики:

класс точности	— 1,0
базовый ток (Iб), А	— 5
максимальный ток (Iмакс), А	— 60
установленный рабочий диапазон  тока, А	— 0,25 – 60
расширенный рабочий диапазон тока, А	— 0,1 — 60
номинальное напряжение, В	— 220
установленный рабочий диапазон напряжения, В	— 198 – 242
расширенный рабочий диапазон напряжения, В	— 154 – 264
предельный рабочий диапазон напряжения, В	— 115 – 380
диапазон изменения частоты, Гц	— 49 – 51
стартовый ток, мА	— 10
постоянная счетчика, имп/кВт·ч	— 5000
цена одного разряда счетного механизма, кВт·ч
младшего, не менее	— 0,001
старшего, не более	— 100000
потребляемая мощность, не более
в цепи напряжения:   — полная, В·А	— 1,5
— активная, Вт	— 0,75
в цепи тока:                — полная, В·А	— 0,05
средний срок службы, лет	— 30
масса счетчика, кг, не более	— 0,75
габаритные размеры, мм, не более
для счетчика с корпусом Н	— 240 х 136 х 62
для счетчика с корпусом С	— 215 х 122 х 62
установочные размеры, мм:
для счетчика с корпусом Н
по вертикали	— 163 + 20,0
по горизонтали	— 103 ± 1,0
для счетчика с корпусом С
по вертикали	— 146 ± 1,5
по горизонтали	— 98,5 ± 1,0
суточный ход часов в НУ, с, не более	± 1
диапазон рабочих температур,  °С	от — 30 до + 55
средняя наработка до отказа, час	— 80 000

Электросчётчик СОЭ-52/50 – однофазное, однотарифное устройство, рассчитанное на применение для определения количества потреблённой электрической энергии. Аппарат подойдёт для использования любым индивидуальным потребителем при подключении к двухпроводным электрическим сетям и может работать самостоятельно или совместно с централизованной контролирующей системой.

СОЭ-52/50-11Ш

Устройство и принцип работы

Изделие состоит из следующих деталей:

• корпуса с клеммным модулем;
• датчиков электротока и напряжения;
• преобразующего устройства аналогово-цифрового типа;
• отображающего модуля с роликовым табло;
• цифровых выходов;
• импульсного датчика.

Пропуская электрический ток, аппарат преобразует посредством аналогово-цифрового устройства, и обрабатывает данные, с передачей на выводящий модуль и отображением механическим табло. Одновременно данные передаются на стороннее устройство с помощью импульсного датчика.

Технические характеристики

Характеристики	Величина
Номинальный ток, А	5
Максимальный ток, А	50
Номинальное напряжение, В	220 (230)
Номинальная частота сети, Гц	50
Класс точности по ГОСТ Р 52322-2005	1
10 (2)
Полная мощность, потребляемая цепью тока счетчиков, не более, В·А	0,1
Стартовый ток (порог чувствительности) не менее, мА	20
Цена одного разряда механического отсчетного устройства, кВт·ч:
Постоянная счетчика, имп/кВт·ч	3200, 6400
Параметры импульсного выхода:
Диапазон рабочих температур, °С	от -40 до +70
Относительная влажность при 25°С не более, %	98
Масса, не более, кг	0,6
Средняя наработка на отказ, час	141000
Срок службы, лет, не менее	32
Межповерочный интервал, лет	16
Цена, рос. руб.	от 550 до 950

Размеры прибора

Документация

Описание типа: Смотреть

Проспект производителя: Смотреть

Описание производителя: Смотреть

Гарантия на прибор

Продолжительность действия гарантийного срока, установленного производителем – 42 месяца от момента выпуска. Гарантийные обязательства не предусматривают возможность замены или бесплатного ремонта продукции, повреждённой вследствие неправильного обращения в процессе транспортировки, монтажа и эксплуатации.

Преимущества прибора

Преимущества прибора в следующих качествах:

• простоте и надёжности конструктивного исполнения;
• низкой погрешности измерения;
• идентичных крепёжных размерах с устаревшими моделями, упрощающих процедуру замены;
• наличии функции дистанционного контроля;
• продолжительности нормативного срока эксплуатации и большом межповерочном интервале;
• простоте монтажа и снятия показаний;
• низкой стоимости;
• качественных комплектующих, использованных для изготовления.

Разновидности счётчика

Прибор производится в единственном исполнении – 11Ш. Конструкция корпуса выполнена с монтажом изделия 3 винтами. Установочные характеристики идентичны устаревшим изделиям, поэтому данная модель идеально подойдёт для монтажа взамен вышедшего из строя прибора устаревшего образца.

Расшифровка маркировки счётчика – СОЭ 52

Импульсный выход

Импульсный датчик формирует сигналы, количество которых зависит от интенсивности потребления ресурсов. Один импульс соответствует 3200 или 6400 киловатт-часам. Сигналы передаются на устройство централизованной системы, обеспечивая возможность дистанционного контроля.

Снятие показаний

Последовательность операций для снятия показаний следующая:

Снятие показаний со счётчика – СОЭ 52/50 11Ш

1. Выписывается с табло целое количество киловатт-часов(жёлтый прямоугольник), исключив нули в начале числа и дробную долю(красный прямоугольник).
2. От полученного значения отнимается результат прошлых показаний.
3. Разница перемножается на установленный тариф.

Можно ли сэкономить

Конструкция электросчётчика исключает возможность сэкономить незаконными способами, вмешиваясь в работу устройства. Чтобы ограничить расходные показатели, необходимо:

• подбирать аппарат, в соответствии с предполагаемыми характеристиками сети и условиями эксплуатации;
• следить за плотностью контактов в домашней сети, исключив тепловой перегрев;
• использовать исправное оборудование;
• исключить неоправданные траты ресурсов.

Подключение счётчика

Аппарат устанавливается посредством 3-х винтов. Такой способ удобен, если необходимо заменить устаревшее счётное устройство.

Для подключения электросчётчика необходимо пригласить квалифицированного электромонтёра. Предварительно обесточиваются провода на месте установки прибора, устанавливаются таблички с предупредительными надписями. Схема подключения используется, согласно указанной в паспорте изделия или на корпусе аппарата.

Схема подключения

Подключённый счётчик проверяется на предмет исправной работы после подачи энергии. По итогам выполненных работ производится запись в соответствующем разделе паспорта, фиксирующая пуск изделия в работу представителем организации, подключавшей прибор.
