Счетчик воды СВ 15 – устройство и характеристики

Счетчик – важный элемент квартиры или офиса. Если в помещение подведена вода, там по закону должен быть прибор учета. В России распространены модели от компании «Метер». Водосчетчик СВ-15 успел зарекомендовать себя за счет ряда особенностей, показателей работы, износостойкости комплектующих. Разберемся, что представляет собой прибор учета от этого производителя, целесообразно ли его устанавливать в вашем доме.

Производитель

Компания-производитель «Метер» специализируется на выпуске счетчиков, предназначенных тепло- и водоснабжения. Ежегодно модельный ряд компании обновляется. Отличительная особенность моделей – точность измерений и надежность.

При покупке производитель дает гарантию и предлагает сервисное обслуживание. На всех этапах производства происходит жесткий контроль. Поэтому счетчики редко ломаются. Компания работает в Санкт-Петербурге, имеет и филиалы в других городах Российской Федерации: Москве, Новосибирске и Екатеринбурге. Если же прибор выходит из строя, то его можно отправить в сервисный центр на ремонт. Процедура несложная и выполняется быстро. Тем самым эксплуатационный период можно увеличить на несколько лет.

Счетчики Метер можно купить и в других населенных пунктах. Большая дилерская сеть объединяет больше 60 регионов. Приборы поставляют и в другие страны. Купить счетчики для воды «Метер» можно жителям стран СНГ. Для этого нужно обратиться к официальному дилеру компании-производителя или частным компаниям, поставляющим счетчики воды.

Модели и технические характеристики

Счетчик воды СВУ-15 измеряет количество потребляемой воды в квартире или доме. Существуют приборы учета Метер СВ-15Х (холодная вода) и Метер СВ 15Г (горячая вода). Счетчик Метер называют универсальным, так как за счет характеристик модель может вести учет и холодной и горячей воды. Универсальные модели несколько дороже, но выгоднее.

Приборы Метер обладают следующими особенностями:

1. «Пломба» предотвращает вмешательство в устройство.
2. Защита от магнита.
3. Цифровой индикатор.
4. Экологически чистые комплектующие.

Метер СВ-15 Невод для холодной и горячей воды – это небольшой универсальный прибор. Благодаря крепежным элементам можно быстро выполнить монтаж. Изделие производится из долговечных материалов.

За счет этого производитель дает большую гарантию на счетчик воды СВ-15 – 4 года. Если в этот период произойдет поломка, ремонт будет бесплатным.

Принцип работы простой. Замер вращений выполняют крыльчатые элементы, которые начинают работать под действием вращения воды. Кратность вращения равняется количеству воды, которая потребляется. Конструкция типичная, состоит из двух основных элементов. Здесь идет речь про чашу, в которой установлена крыльчатки и механизм, считывающий количество жидкости.

На крыльчатке расположен магнит, связывающийся с другим, расположенном на механизме. За счет поступления воды крыльчатка начинает вращаться. Постепенно применяются магниты и счетный механизм. На индикаторе отображаются литры.

Компания разработала два вида приборов.

1. Водяные счетчики, которые комплектуются импульсным выходом.
2. Выполненные из ультрамеда, они отличаются высокой степенью устойчивости к температуре.

Модели удерживают лидирующие позиции на рынке благодаря техническим особенностям:

1. Сечение деталей
2. Счетный прибор роликового типа.
3. Защита от воздействия магнитного поля.
4. Межповерочный период.
5. Латунный корпус.

Теперь перейдем к техническим характеристикам модели. Бывают счетчики трех типов: универсальные, для горячей и для холодной воды. Модель для горячей воды работает с высокой  точностью при температурах от 30 до 90° по Цельсию. Установка выполняется как в горизонтальном, так и в вертикальном положении. Элементы подключаются за счет штуцера конической формы, имеющей пазы для пломбирования. Прибор учета холодной воды может работать при температуре от 5° по Цельсию.

Паспорт на счетчики Метер СВ-15 можно скачать ЗДЕСЬ.

Преимущества и недостатки

Весомое преимущество модели СВУ 15 в том, что оно универсально для горячего, так и для холодного водоснабжения. Каждый счетчик Метер имеет высокое качество сборки. Измерение и учет воды в СВУ 15 выполняется с высокой степенью точности. Среди общих преимуществ моделей счетчиков воды Метер СВ можно выделить:

1. Надежность эксплуатации (до 12 лет).
2. Быстрый ремонт.
3. Отсутствие энергозависимости. Не нужно подключить к бытовой электрической сети.
4. Простота монтажа.
5. Точное измерение объема воды, которая поступает в квартиру.

Водомеры также имеют и недостатки. Их два:

1. Несмотря на защиту от электромагнитного поля, при использовании мощного магнита счетчик может выйти из строя.
2. Точность показаний зависит от качества воды.

Комплектность и особенности монтажа

Комплектация счетчиков Метер СВ стандартная, она включает:

1. Прибор.
2. Паспорт.
3. Инструкцию по выполнению установки.
4. Комплект для монтажа, включающий обратные фильтры и трубопроводы.
5. Для моделей СВ-15 и СВУ-15И также идут промбировочные проволоки и пломбы.

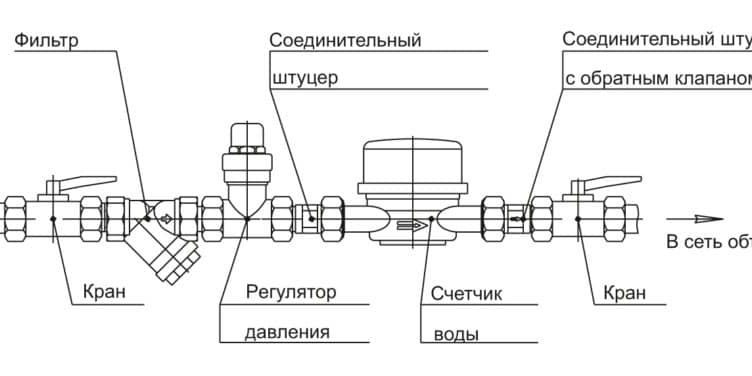

Конструкция позволяет установить прибор в трубопроводе вертикально и горизонтально.

Вертикальная схема установки прибора учета.

Срок службы и межпроверочный интервал

Срок службы счетчика, по словам представителей компании-производителя составляет 12 лет. Однако это не говорит о том, что по истечении периода потребуется осуществить замену. При должной эксплуатации, прибор может работать значительно дольше.

Во время эксплуатации выполняется поверка счетчиков воды. Выполнение поверки должно осуществляться по ГОСТ. Используется ГОСТ 8.156-83 «Счетчики холодной воды. Методы и средства поверки». Межповерочный интервал для счетчиков холодной жидкости – 6 лет. Для счетчиков горячей жидкости – 4 года.

Компания-производитель выполняет сервисное обслуживание и дает гарантию. Выполнение поверки нужно для выявления погрешности. Процедура может выполняться без демонтажа.

Снятие показаний

Снять показания с водосчетчика СВУ-15 просто. На устройстве установлено табло с цифрами, которые отображают количество потребленного ресурса. Всего их восемь. Три цифры на табло имеют красный цвет, пять – черный. Для выполнения учета воды, которая была потреблена, цифры красного цвета не берутся в учет. Они отображают количество литров, а для выполнения оплаты за услуги поставки воды оплачиваются показатели в кубах.

Для расчета количества оплаты ресурса, нужно умножить цену одного куба на количество кубов воды, которая была расходована.

Как остановить или замедлить

Устанавливая счетчик для воды Метер СВ-15, может возникнуть закономерный вопрос, как приостановить его работу частично или полностью. Говоря про модели, о которых было рассказано, то приостановить работу очень сложно, так как они выпускаются с антимагнитной защитой. Можно попробовать использовать магнит большой мощности. Но серьезной экономии вы добиться не сможете.

Несмотря на возможность сэкономить, использовать магнит для «скручивания» показателей счетчика воды не рекомендуется. Именно этим и вызвано желание производителей выпускать модели, которые не реагируют на воздействие магнитного поля.

Если применять низкокачественный прибор, то после длительного воздействия магнита он может сломаться. Приборы проверяются с определенной периодичностью. Если проверяющие заметят следы использования магнита или «иголки», то вам выпишут штраф. Лучше не экономить и использовать действительно надежное устройство, которое прослужит много лет.

Аналоги

На рынке предлагается много моделей приборов учета. Они имеют разную цену, отличаются  характеристиками, особенностями и нюансами эксплуатации. Если по каким-то причинам продукция «Метер» вас не заинтересовала, то лучше купить прибор-аналог. К таким относят модели от компаний Бетар (Российская Федерация), Novator (Украина), Itelma (Российская Федерация), Valtek (Италия). Производство приборов в нашей стране по качеству не уступает аналогам из европейских государств. Если же сэкономить на покупке, то уже через несколько лет использования водяной счетчик потребует ремонта или замены.

Измерительные приборы «Метер» распространены среди наших соотечественников. Они надежные и функциональные. При правильной установке устройство работают долго.

Счетчики – незаменимый предмет в настоящее время. Любое жилище требует установки счетчиков: квартира или частный дом нуждаются в приборах учета воды, тепла или электричества. Эти предметы позволяют вести учет потребляемых ресурсов и экономить деньги. При отсутствии счетчиков оплата имеет значительные отличия, по той причине, что стоимость ресурсов постоянно растет. Счетчик для холодной или горячей воды – востребован повсеместно. Особой популярностью требуются определенные модели. В числе самых популярных остаются приборы для учета воды «Метер». Они имеют идентичное устройство со счетчиками Бетар и Берегун. Российское предприятие «Метер» представляет лучшие измерительные приборы, не только счетчик Метер СВ-15, но и разнообразные термометры, манометры и промышленные приборы учета.

Назначение

Счетчик воды Метер СВ-15 предназначается для измерения количества потребляемой воды из трубопровода. Данный прибор бывает нескольких разновидностей: счетчик холодной воды СВ — 15 Х и для горячей воды – СВ-15 Г. Прибор считается универсальным, так как благодаря усовершенствованию способен учитывать потребление холодного и горячего водоснабжение. Метер СВ-15 производит контроль за потреблением трубопроводной воды. Водоснабжение горячей воды требует контроля за потребляемым ресурсом с целью экономии средств.

Установка оборудования для контроля имеет ряд преимуществ:

• навесная пломба из свинца предотвращает возможность несанкционированного вмешательства в целостность прибора;
• корпус водосчетчика выполнен из особого материала, исключающего вероятность протечки;
• межповерочный период максимально возможный;
• прибор имеет защиту от магнитного воздействия;
• удобное цифровое индикаторное устройство;
• все части прибора, контактирующие с водой, выполнены из безопасных, экологически чистых материалов.

Описание

Универсальный водосчетчик стал более компактным, имеет привлекательный внешний вид и небольшие размеры.

Оснащение прибора штуцерами позволяет легко устанавливать счетчик. Изделие выполнено из долговечных материалов, что увеличивает срок гарантии до четырех лет.

Работа счетчика проста: прибор производит замер вращений посредством крыльчатки, которая приход в действие под вращением воды. Кратность вращения крыльчатки равна количеству потребленной воды.

Прибор имеет типичное строение, состоит из двух основных элементов: чаши, в которой расположена крыльчатка, и счетного механизма.

Водосчетчики Метер отличаются точностью результатов и продолжительностью службы.

Устройство и принцип работы

Особенность функционирования водосчетчика Метер СВ-15 следующий: на крыльчатке находится магнит, имеющий связь магнитных полей с другим, находящимся в счетном механизме. Вода вращает крыльчатку, постепенно задействуются оба магнита и счетный механизм. На табло видны цифры, показывающие количество израсходованного ресурса.

• крыльчатка;
• счетный механизм;
• индикатор;
• часовые камни;
• редуктор механический;
• перегородка герметическая.

Организация «Метер» разработала две модификации прибора за контролем потребления водных ресурсов СВ-15:

• водяные счетчики Метер, укомплектованные импульсным выходом, в номере оборудования прописывается буква И – то есть, импульсный, большое количество счетчиков постепенно модернизируются данным выходом;
• счетчик из ультрамеда, который отличается высокой устойчивостью к перепадам температур, это помогает удешевить прибор, сделать его доступнее.

Оборудование с импульсным входом позволяет производить дистанционный учет потребляемого ресурса.

Отличительные особенности

Счетчик Метер пользуется большой популярностью у населения, именно этот прибор применяется при установке счетного механизма чаще всего. Метер СВ-15 имеет ряд отличительных особенностей, которые помогают оборудованию удерживать лидирующие позиции:

• сечение внешних и внутренних элементов деталей имеет зубчатую форму, что гарантирует максимальный контакт;
• роликовый счетный прибор – высокоточные показатели, минимальный процент погрешностей или неточностей;
• градация шкалы с минимальным разрядом в один литр;
• защита от наружного воздействия магнитного поля;
• продолжительный межповерочный период;
• высококлассный хромированный корпус из латуни;
• строение, исключающее вероятность протекания воды;
• пломба из свинца предотвращает несанкционированное вскрытие и вмешательство в ход работы оборудования;
• привлекательный внешний вид;
• составные части оборудования выполнены из экологически безопасных материалов.

Технические характеристики водосчетчиков Метер СВ-15

Счетчик воды Метер СВУ обеспечивает качественную работу и точный учет потребленной холодной воды при температуре от пяти до сорока градусов, горячей – от тридцати до девяноста. Допустимое колебание воды в трубопроводе – 1,6 Мпа. Оборудование может быть расположено на постоянном месте вертикально или горизонтально. Элементы присоединяются при помощи конического штуцера с пазами для пломбирования. Прибор имеет длительный срок межповерочного периода: для холодной воды расстояние между поверками составляет шесть лет, прибор учета горячей воды нуждается в поверке каждые четыре года.

Прибор может эксплуатироваться при температуре окружающей среды от пяти до пятидесяти градусов выше нуля и относительной влажности не более восьмидесяти процентов.

Счетчики Метер СВ могут быть:

• универсальные (для горячей и холодной воды) – Метер СВУ;
• для горячей воды – промаркированы как 15Г;
• для холодной воды – промаркированы как 15Х.

Счетчик Метер СВ-15 И – импульсный, который позволяет вести учет дистанционно.

Счетчики воды Метер СВУ-15 отличаются от аналогичных моделей свой многофункциональностью.

Снятие показаний

Счетчик воды Метер СВ 15 имеет табло, на котором есть цифры, показывающие количество потребленного ресурса. Всего их восемь. Три последние цифры имеют красный цвет, пять остальных – черный. При учете потребленной воды последние цифры (красные) в расчет не берутся. Эти цифры показывают количество потребленных литров, а для оплаты требуется указать воду в кубах. Например, на вашем циферблате прибора будут показаны такие цифры: 00019347. Последние три цифры отбрасываем, видим число 19. Значит, было израсходовано девятнадцать кубов воды и их необходимо оплатить. Для удобства, можно округлить показатели для оплаты до двадцати. Чтобы рассчитать, сколько понадобиться денег на оплату ресурса, необходимо количество кубов умножить на цену одного куба. Если на следующий месяц на циферблате будут, например, такие цифры – 000 23547, то рассчитать количество израсходованных кубов нужно будет путем подсчета разницы. От 00023547 нужно будет отнять 00019347 и получившуюся разницу оплатить.

Производитель

Компания «Метер» была создана квалифицированными специалистами. История производителя началась пятнадцать лет назад. Поставив целью создание функциональных и высококлассных измерительных приборов, компания вышла в лидеры и представляет широкому кругу пользователей приборы для нужд теплоснабжения. Особой популярностью пользуются водяные счетчики Метер СВ 15.

Информация о сертификате

Счетчики для учета потребляемой холодной и горячей воды утверждены к выпуску согласно государственной поверочной схеме.

Паспорт прибора

Прибор сертифицирован. Сертификат Подтверждения Соответствия продукции от 04.08.2008 года выдан органом сертификации ООО «Центр Экспертиз сертификации качества», город Москва.

Поверка

Компания Метер предоставляет полное сервисное и гарантийное обслуживание изготовляемых приборов. Водяной счетчик служит до двенадцати лет. Межповерочный интервал для счетчиков холодной воды – шесть лет, для горячей – четыре года.

Фирмой-изготовителем предлагается поверка водосчетчиков с различными способами присоединения. Поверка необходима для определения степени погрешности прибора, это поможет избежать неточностей при оплате и лишних расходов.

Процедура может производиться непосредственно на месте без демонтажа счетчика или с доставкой в сервисный центр. В результате поверки может выясниться, что прибор не пригоден к дальнейшему использованию. В таком случае, приобретается новый счетчик, а на старый выписывается акт непригодности к дальнейшему использованию. Иногда необходимо произвести ремонт оборудования, но здесь необходимо взвесить, что обойдется дешевле: ремонт счетчиков воды или покупка нового оборудования.

Счетчики Метер отличаются высоким качеством, продолжительностью службы и точностью результатов.

Прибор марки МЕТЕР(НЕВОД) СВ-15 относится к счётчикам объёма потребляемой воды в бытовых системах горячего и холодного водоснабжения. По конструктивному решению он относится к категории одноструйных крыльчатых аппаратов. Он не считается универсальным, так как выпускается в двух вариантах. Один вид способен работать с холодной проточной водой объёмом до 1,5 куб. метров в час, а другой с горячей.

Устройство и принцип действия

Конструкция прибора не отличается от других подобных устройств. В герметичном металлическом корпусе расположены:

• небольшой резервуар для воды;
• механизм крыльчатки с вращающимися лопатками;
• механический индикатор, состоящий из восьми разрядов;
• магнитная муфта;
• на корпусе закреплены два штуцера (один для впуска воды, второй для её выхода);
• входной фильтр.

Детали счётчика МЕТЕР СВ-15

Принцип работы заключается в передаче количества оборотов механизма крыльчатки к счётному индикатору. Количество оборотов пропорционально объёму проходящей воды через резервуар. Поступающая вода заставляет вращаться крыльчатый механизм. Это вращение передаётся к ведомой части магнитной муфты и далее непосредственно к счётному механическому индикатору.

Для оптимизации проходящего потока через счётчик применяется эвольвентная форма сечения обоих патрубков.

Технические характеристики

Технические характеристики счётчика МЕТЕР СВ-15

Срок службы прибора

В паспорте на этот прибор указан срок службы в двенадцать лет. На начальном этапе эксплуатации производитель гарантирует бесплатный ремонт в течение 12 месяцев.

Межповерочный интервал

Для обеспечения высокой точности измерения в течение всего срока эксплуатации необходимо проводить периодические поверки. Величина этого периода составляет: для счётчиков, работающих в холодной воде – 6 лет, работающих в горячей воде – 5 лет.

Стоимость счётчика

Рыночная стоимость одного аппарата стандартной комплектации составляет 580 рублей. Она может изменяться в зависимости от модификации и прилагаемых дополнительных элементов.

Рекомендуем:  Счётчик воды Zenner — обзор и характеристики

Как снять показания

Для отчётности с механического индикатора снимают только значения с пяти левых разрядов. Для удобства они выделены чёрным цветом(зелёный прямоугольник). Три младших разряда имеют красный цвет(красный прямоугольник), они не учитываются при подсчёте расхода.

Из числа показанное на табло нужно вычесть число по которому вы оплачивали в прошлом месяце и умножить на расценку за холодную или горячую воду. Цифры окрашенные в красный цвет(красный прямоугольник) для учёта воды не используются.

Особенности счётчика

К индивидуальным особенностям этого прибора относятся:

• качественный герметичный корпус;
• эвольвентная форма обоих патрубков;
• надёжный роликовый счётный индикатор;
• значение младшего учитываемого разряда составляет один литр;
• длительный срок службы и межповерочный интервал;
• прилагается комплект арматуры для подключения в систему.

Разновидность прибора

Прибор выпускается в нескольких модификациях. Каждая из них обозначается заглавной буквой кириллицы. Аппарат имеет три основных разновидности:

• универсальный счётчик (обозначается Метер СВУ);
• для использования в системе горячей воды (Метер СВ-15Г);
• в системе холодного водоснабжения (Метер СВ-15Х).

Каждая из модификаций, снабжённая импульсным выходом дополнительно обозначается заглавной литерой «И». Например, Метер СВ-15ГИ.

Установка счётчика

Монтаж данного аппарата может производиться в вертикальной или горизонтальной части водопроводной системы. Перед установкой необходимо отключить подачу воды и подготовить трубы к подключению. Наличие дополнительного монтажного комплекта позволяет избавиться от проведения сварочных работ. На концах входной и выходной трубы необходимо нарезать резьбу, соответствующую соединительным гайкам счётчика. После завершения установки необходимо опечатать счётчик и места подключения в систему.

Для обеспечения герметичности и недопущения протечки необходимо использовать герметизирующий материал. В качестве такого материала может применяться: льняная пакля, фум-лента, специальный герметик.

Технический паспорт счётчик МЕТЕР СВ-15

Грамотное использование горячей и холодной воды – это одно из основных требований в условиях современной жизни, так как услуги жилищно-коммунального хозяйства сейчас весьма дорого обходятся.

А расход и, самое главное, непременная экономия воды – это есть, так называемое, качественное потребление, которое значительно улучшит и облегчит жизнь потребителей, лишит их возможности переплачивать.

Для удобства и наблюдения за потреблением воды сейчас очень широко используются различные счётчики расхода воды. Выбор их зависит от потребителей, но наиболее приемлемы и доступны в использовании, а также специально подготовленные для того, чтобы «следить за расходом воды», счётчики компании Метер.

Содержание

Счётчик воды Метер – Ваш отличный и правильный выбор

Компания «Метер» неплохо зарекомендовала себя на рынке, её представители плодотворно работают в таких странах, как Россия, Казахстан, Украина и Белоруссия. Компания имеет довольно широкий ассортимент и постоянных покупателей.

В наличии всегда имеется четыре вида счётчиков для воды, как холодной, так и горячей, которые главным своим образом используются в промышленности и быту.

Итак, непосредственно сам счётчик имеет название Метер СВ-15, и бывает двух разновидностей: для холодной воды – СВ-15 Х и для горячей воды – СВ-15 Г.

Это важно: счётчик Метер является универсальным (горячая+холодная вода) и имеет антимагнитную защитную оболочку.

Технические характеристики

1. 1. Диаметр: ½”; условный проход – 15 мм (на выходе поток воды может расшириться, поэтому величина условная и может составлять от 15 мм и выше).
   2. Расход воды по номиналу: 1,5 кубометра в час.
   3. Назначение счётчика – универсальный.
   4. Вода: горячая и холодная.
   5. Вес – 0,65 килограмма.
   6. Срок гарантии – 1 год.

Непременными условиями использования счётчика воды являются: диапазон колебания температур воды в трубопроводе – от пяти до девяноста градусов и необходимое давление сети водопровода – 1,0 МПа.

Также вам будет интересно узнать, как узнать свою задолженность по ЖКХ.

Вы хотите платить за услуги ЖКХ через Интернет? Это просто! Узнайте об этом здесь.

Принцип работы

Работа счётчика довольно проста. Основой её является так называемый замер вращений. Внутри счётчика находится специальная деталь, вращаемая под действием потока воды. Её называют крыльчатка.

Число оборотов крыльчатки равняется количеству потребляемой воды. После всех действий, вода вытекает через находящийся на конце счётчика выходной патрубок. Оба патрубка имеют значительные плюсы:

1. 1. 1. идут в специальной эвольвентной форме, то есть в форме улитки;
      2. способны гонять воду возвратно-поступательно;
      3. уменьшают потери по давлению воды.

Крыльчатка, вращаясь от движения потока воды, сообщается с муфтой на магните, которая установлена на счётном механизме. Счётный механизм, в свою очередь, надёжно защищён от воздействия магнита измеряемого механизма специальной немагнитной полостью. Муфта же от воздействия внешнего магнитного поля закрыта надёжными кольцами, которые также очень эффективны и отличаются хорошей устойчивостью к воздействию магнита.

Особенностью счётного механизма является специальный механический редуктор, который как раз и рассчитан на то, чтобы переводить количество витков крыльчатки в объём протекающей через счётчик воды. Это очень удобно и практично, данное устройство позволяет легко и быстро увидеть значительные перерасходы воды. Также в счётчике установлен индикатор, который имеет стрелку для воспроизведения объёмов воды в кубических метрах.

Особенности и преимущества

Счётчик воды СВ-15Х/Г имеет ряд преимуществ:

1. 1. 1. 1. Очень высокое качество и доступная цена (от 500 до 800 рублей).
         2. Удивительная компактность, небольшой размер изделия.
         3. Привлекательный дизайн и полное соответствие всем требованиям.
         4. Отличная защита на магнитах от внешнего магнитного поля.

Важно знать: корпус счетчика сделан из крепкого хромированного материала на латунной основе.

А вот особенности счётчика:

1. 1. 1. 1. 1. Счётный механизм на роликах.
            2. Магниты, находящиеся в муфте, представлены в виде колец и заряжены разными полюсами.
            3. Надёжная свинцовая пломба, защищающая от разного рода вмешательств (разборки, ковыряний) в конструкцию.
            4. Корпус счётчика настолько прочен, что для протекания воды нет никаких шансов.
            5. Индикатор счётного механизма сделан в виде цифр с шагом в один литр.
            6. Гайка счётного механизма имеет специальные ушки для того, чтобы была возможность поставить или снять пломбу.

Это интересно: все составляющие данного счётчика, через которые проходит вода, проверены и одобрены не только для технической, но и для питьевой воды.

В общем, счётчик воды Метер СВ-15 очень хороший и надёжный, а также он уже проверен временем и людьми. При его использовании, с уверенностью можно сказать, что потери такого богатства, как вода, будут минимальные.

На этом видео можно посмотреть основные принципы работы счетчика на воду Метер:

Главная страница→Продукция→4. Расход→4.1. Расходомеры жидкости→4.1.1. Квартирные счетчики воды (водосчетчики)→ СВ-15Г, СВ-15Х счетчики горячей и холодной воды

горячей и холодной воды СВ-15 (СВ-15Х, СВ-15Г) с антимагнитной защитой и Ду15 предназначены для измерения объемного расхода (объема) холодной питьевой воды и сетевой воды, протекающей по трубопроводу при температуре от 5°С до 40°С и рабочем давлении в водопроводной сети не более 1,0 МПа(10 кгс/см2) и для измерения объемного расхода горячей воды, протекающей по трубопроводу при температуре от 5 °С до 90°С и рабочем давлении в водопроводной сети не более 1,0 МПа (10 кгс/см2).

Счетчики воды СВ-15 (СВ-15Х, СВ-15Г) предназначены для измерения объема потребляемой воды в жилых помещениях (квартирах, частных домах и т.п.)

Счетчик горячей воды СВ-15Г является универсальным и может применяться также для учета холодной воды. В случае использования горячеводного счетчика СВ-15-Г на холодной воде межповерочный интервал составляет 6 лет.

Счетчики СВ-15 могут дополнительно комплектоваться импульсным датчиком (магнитоуправляемым герметизированным контактом (герконом)) с последовательным и шунтирующим (короткозамкнутым) сопротивлениями, соответствующими схеме НАМУР (NAMUR) для дистанционной передачи низкочастотных импульсов с контролем обрыва линии, при этом в обозначении счетчика появляется буква «И». Цена импульса – 0.01 м3/имп. (или иная по заказу, от 0,01 до 10 м3/имп., указывается в паспорте счетчика). с импульсным выходом имеют установочный размер 80 мм.

Регистрационный номер в Государственном реестре России – № 24319-03 (сертификат об утверждении типа средств измерений №14166)

Санитарно-эпидемиологическое заключение №78.01.03421.П.001338.03.03 от 21.03.03

Метрологические характеристики соответствуют ГОСТ Р 50193.1-93: — класс В – при установке на горизонтальном трубопроводе, — класс А – при установке на вертикальном трубопроводе.

Межповерочный интервал: для счетчиков холодной воды СВ-15Х – 6 лет,  для счетчиков горячей воды СВ-15Г – 4 года.

Область применения счетчиков горячей и холодной воды СВ-15Г, СВ-15Х — узлы коммерческого учета холодной и горячей воды (ХВС и ГВС) в жилищно-коммунальном хозяйстве (ЖКХ) и промышленности.

Отличительные особенности и преимущества счетчиков горячей и холодной воды СВ-15Г, СВ-15ХГ:

Стоимость счетчика воды СВ-15Г, СВ-15Х зависит от исполнения, наличия импульсного выхода, общего объема заказа и других ценообразующих факторов (см. форму заказа счетчика воды СВ-15Г, СВ-15Х, как выбрать, заказать, купить).Цена счетчика воды СВ-15 — от 560 руб. Цена водосчетчика СВ-15 указана без НДС, конкретные условия и цены, как заказать (купить), а также наличие на складе счетчиков воды СВ-15-Х, СВ-15- (или срок изготовления) уточняйте у менеджеров отдела продаж по электронной почте и телефону, указанным в разделе сайта Контакты.

Технические характеристики счетчиков горячей и холодной воды СВ-15Г, СВ-15Х

Принцип работы счетчиков горячей и холодной воды СВ-15Г, СВ-15Х состоит в измерении числа оборотов крыльчатки, вращающейся под действием потока протекающей воды. Поток воды попадает в корпус счетчика через входной патрубок, проходит через фильтр и далее поступает в измерительную камеру, внутри которой на твердых опорах вращается крыльчатка, на оси которой установлен магнит ведущей части магнитной муфты. Вода, пройдя измерительную камеру, поступает в выходной патрубок счетчика. Количество оборотов крыльчатки пропорционально количеству протекающей воды. Вращение крыльчатки передается к ведомой части магнитной муфты, установленной в счетном механизме. Счетный механизм отделен от измеряемой среды немагнитной средоразделительной мембраной, герметично зафиксированной специальной прижимной гайкой через уплотнительные прокладки. Магнитная муфта защищена от воздействия внешнего магнитного поля двумя антимагнитными кольцами. Корпус счетчика соединяется со счетным механизмом посредством пластмассового кольца. Счетный механизм, имеющий масштабирующий механический редуктор, обеспечивает перевод числа оборотов крыльчатки в объем измеренной воды в м3. Индикаторное устройство счетного механизма имеет восемь роликов и один стрелочный указатель для регистрации объема в м3 и его долях. Индикаторное устройство счетного механизма имеет звездочку, обеспечивающую повышение разрешающей способности счетчика при его поверке на установках с автоматическим съемом сигнала.

Условия эксплуатации счетчиков СВ-15Г, СВ-15Х

Счетчики СВ-15Г, СВ-15Х устанавливаются в помещении с температурой окружающего воздуха Тос от +5 до +50°С и относительной влажностью не более 80%.

Основные метрологические параметры счетчиков воды СВ-15Г, СВ-15Х (горячеводных и холодноводных водосчетчиков)

Наименование параметра (характеристики) счетчика воды СВ-15 (модели СВ-15Х СВ-15Г СВ-15ИХ СВ-15ИГ)	Значение параметра (характеристики)
Диаметр условного прохода Ду, мм	15
Расход воды Q, м3/час:
Номинальный Qn	1,5
Максимальный Qmax	3,0
Пределы допускаемой относительной погрешности, %
в диапазоне расходов от Qmin до Qt	±5
в диапазоне расходов от Qt до Qmax включительно	±2
Емкость счетного механизма, м3	99999,999
Цена деления младшего разряда, м3	0,0001
Диапазон рабочих температур (Тис) °С
для учета холодной воды	от 5 до 40
для учета горячей воды	от 5 до 90
Макс. рабочее давление воды не более, МПа	1
Потеря давления при Qmax не более, МПа	0,1
Порог чувствительности	не более 0,5 Qmin
Материал корпуса	латунь ЛС-59, с покрытием хромом
Габаритные размеры (длина, высота, ширина) не более, мм

* короткобазное исполнение.

Дистанционный съем показаний (по отдельному заказу) обеспечивается через импульсный датчик. Передаточный коэффициент (цена импульса) указывается при заказе потребителем. Он может быть равен от 0,01 до 10 м3/имп. и указывается в паспорте счетчика.

Габаритные и монтажно-присоединительные размеры водосчетчиков СВ-15Х, СВ-15Г

Условное обозначение водосчетчика	н	в	L1
МЕТЕР СВ-15 (СВ-15Х, СВ-15Г)	82	76	G 3/4″	R 1/2″	110	200

Габаритные размеры счетчиков воды СВ-15Г, СВ-15Х

Комплектация при поставке счетчиков СВ-15Х, СВ-15-Г

В комплект поставки счетчиков СВ-15Х, СВ-15Г входят:

При оформлении заказа на индивидуальные квартирные (бытовые) счетчики воды СВ-15Х, СВ-15Г, СВ-15ИГ, СВ-15ИХ следует придерживаться приведенного ниже установленного порядка (формы) записи обозначения водосчетчика СВ-15 при заказе:

СВ-15ИГ

СВ	15	И	Г
1	2	3	4

В случае возникновения затруднений при выборе нужной модификации водосчетчика СВ15, а также по любым другим вопросам просим обращаться в отдел продаж по соответствующим телефонам либо электронной почте.

КМЧ входит в стандартный комплект поставки счетчиков воды СВ-15. Также по отдельному заказу может быть поставлено другое дополнительное оборудование для механических тахометрических (крыльчатых и турбинных) водосчетчиков — краны шаровые, фильтры сетчатые, редуктор давления и т.д. (см. ниже по тексту подробную информацию о дополнительном оборудовании для счетчиков воды).

Поэтому убедительная просьба, будьте внимательны при оформлении заказа на тахометрические водосчетчики CB-15,  не путайте обозначения, а если не знаете или не уверены, то просто напишите основные технические характеристики (Ду, температуру измеряемой среды и т.п.) и условия эксплуатации в простой форме изложения, а инженеры нашего предприятия подберут необходимый Вам прибор и доп. оборудование по наилучшему соотношению Цена — Качество — Срок изготовления (наличие на складе).

Дополнительная информация о тахометрических крыльчатых и турбинных счетчиках воды

КМЧ и дополнительное оборудование к тахометрическим водосчетчикам

Комплектация и виды комплектов монтажных частей (КМЧ) и дополнительного оборудования подбирается в зависимости от типа счетчика воды:— квартирные счетчики (бытовые/индивидуальные крыльчатые Ду15, Ду20); — домовые счетчики (общедомовые турбинные Ду25,32,40,40);;см. номенклатуру, цены и технические описания счётчиков-расходомеров жидкости (водосчетчиков).см. дополнительное оборудование и монтажно-запорная арматура для расходомеров.

Базовая комплектация квартирного крыльчатого водосчетчика (Ду15-20мм) относительно проста: — комплект штуцеров (присоединители — «Американки»): штуцер(удлинитель), гайка, прокладка (G1/2(Ду15) или G3/4(Ду20) по 2 шт., материал латунь или сталь с гальваническим покрытием); — кран шаровый (Ду15 или Ду20, до 1,6МПа, материал обычно латунь или сталь); — фильтр сетчатый грубой очистки воды (прямой или косой, латунный или стальной); — редуктор давления (с манометром или без); — дополнительные выходы (помимо импульсного): многоимпульсные выхода (2,4), частотный, токовый-4-20мА, цифровой-RS232/RS485, радиовыход.см. комплект МСС (монтажная сборка счетчика) для водосчетчиков Ду15, Ду20.

Общедомовые и промышленные турбинные счетчики воды могут иметь достаточно сложную и разнообразную комплектацию: помимо базовой комплектации, аналогичной квартирным индивидуальным приборам учета (присоединители, краны, фильтры, редуктора) возможна комплектация турбинных приборов следующим дополнительным оборудованием:

Присоединительная арматура: — Комплекты монтажных частей — КМЧ Ду15-400мм для резьбового, фланцевого или присоединения типа «Сэндвич». (ответные фланцы, прокладки, болты/шпильки, гайки, шайбы) для установки счетчика (расходомера) или проставки (габаритного имитатора): — Комплекты ответных фланцев (КОФ по ГОСТ 12820-80 и др.) — Переходы Ду, прямые участки (присоединительные участки) и прочие элемены трубопровода — Проставки (габаритные имитаторы, монтажные вставки) — Уплотнения и крепеж (прокладки, болты(шпильки), гайки, шайбы) Также возможна поставка целых монтажных водомерных узлов учета расхода: фланцевых и межфланцевых-«сэндвич»(прямые участки + габаритная вставка + КМЧ).

Дополнительное оборудование узлов учета расхода (УУР): — Монтажно-запорная арматура: краны, клапаны, присоединительные фитинги, тройники, спускники — Шкафы монтажные — КИПиА: манометры, термометры, датчики, реле, преобразователи температуры и давления, регуляторы, блоки(источники) питания, блоки управления. — Оборудование и системы для диспетчеризации Переферийные устройства сбора и передачи данных: модули (M-Bas, МИД, импульсный), радиомодули, концентраторы, ОТР, GSM/GPRS модемы, антенны, адаптеры, конвертер, преобразователи интерфейсов, ПО (диспетчерские программы считывания данных), регистраторы, архиваторы и прочее оборудование. Кабель (электропитания и связи(сигнальный).

Общие рекомендации по размещению, монтажу и работе тахометрических счетчиков воды (водосчетчиков)

Тахометрические (крыльчатые (Ду15-20) и турбинные (Ду25 и более)) водосчётчики (далее — ВС) обычно предназначены для установки в отапливаемых помещениях или специальных павильонах с температурой окружающей среды Тос (воздуха) обычно от +5 до +50С и относительной влажностью не более 80%. К приборам должен быть обеспечен свободный доступ для осмотра в любое время года. Место установки должно гарантировать эксплуатацию прибора без возможных механических повреждений. Установка водосчётчиков в затапливаемых, в холодных помещениях при температуре менее 5С, и в помещениях с влажностью более 80% не рекомендуется (за исключением специального затапливаемого исполнения с кодом пыле-водозащиты IP68).

При монтаже тахометрического водосчётчика должны быть соблюдены следующие обязательные условия:

а) Тахометрический водосчётчик (далее ВС или СВ) монтируется только на горизонтальном участке трубопровода в «разгруженном» положении — циферблатом вверх, при этом крыльчатые счётчики Ду15 и Ду20 мм работают в заявленном в паспорте диапазоне расходов (обычно класса В), а при монтаже на вертикальном участке или циферблатом параллельно стене, ВС начинает работает в диапазоне расходов соответствующих предыдущему менее точному классу (если был класс В, то станет А; а если С, то В, см. технические характеристики, заявленные в паспорте прибора).

б) Установка осуществляется таким образом, чтобы прибор всегда был заполнен водой (монтаж в напорный трубопровод);

в) При установке тахометрического водосчётчика после отводов, запорной арматуры, переходников, фильтров и других устройств, создающих искажение потока, непосредственно перед ВС необходимо предусмотреть прямой участок трубопроводов для спрямления потока длиной не менее 5Ду, а за прибором — не менее 1Ду (где Ду — условный диаметр трубопровода). Прямой участок трубопровода перед малорасходными ВС (Ду=15-40мм) не требуется, если ВС монтируется с комплектом поставляемых заводом — изготовителем присоединителей (штуцеров-удлинителей) специальной конструкции, стабилизирующих поток воды до ламинарного течения. Необходимо учесть, что при нарушении условий монтажа появляется дополнительная погрешность.

г) На случай ремонта или замены счетчика воды (далее СВ) перед прямым участком до прибора и после прямого участка трубопровода после прибора устанавливается запорная арматура (краны, вентили, задвижки, клапаны), а также спускники для опорожнения отключаемого участка, которые монтируются вне зоны прямых участков.

д) Перед малорасходными СВ (Ду=15-40мм), но после запорной арматуры вне зоны прямолинейного участка трубопровода; а также после счетчика при установке его на обратном трубопроводе ГВС или ТС(теплоснабжения), до запорной арматуры рекомендуется устанавливать фильтры воды (прямые или косые сетчатые фильтры грубой очистки).

е) Не допускается установка СВ на расстоянии менее 2-х метров от устройств, создающих вокруг себя мощное электро-магнитное поле (например, силовых трансформаторов), а также размещение прибора в зоне действия постоянных магнитов, использование потребителем «стоп-магнита» вообще противозаконно.

Разрешительная и техническая документация на ВС СВ-15 (СВ-15Х, СВ-15Г)

По заявке потребителя могут быть высланы следующие документы: карта(форма) заказа (опросный лист), сертификат/свидетельство об утверждении типа средства измерения, разрешения на применение, декларация о соответствии, письмо о признании результатов поверки, паспорт изделия, техническое описание и руководство по эксплуатации водосчетчиков Метер СВ-15 (СВ-15Х, СВ-15Г), описание типа СИ и методика поверки, а также прочие разрешительные и нормативные документы (ГОСТы, СанПиН, СНиПы и правила учета).

Copyright © ТЕПЛОПРИБОР.рф 2015-2019 все права защищены, текст зашифрован, копирование отслеживается и преследуется; авт./ред.-ФМВ, ПОМ; соавтор meter. ГК Теплоприбор — производство и продажа КИПиА: Приборы измерения и контроля расхода / Расходомеры жидкости / Тахометрические счетчики холодной, горячей воды и универсальные (+5+90С): квартирные/бытовые (крыльчатые Ду15, Ду20) и общедомовые/промышленные водосчетчики с Ду более 25мм — СВ-15Х, СВ-15Г, Саяны-Т, ПУЛЬС-15У, ВСХ-15…-40, ВСХд-15…-40, ВСТ-15…-40, ПУЛЬСАР-М, СТВУ, СТВХ СТРИМ, СТВК-1, ВСХНК, ВСХКНд и др. См. техописание/характеристики ВС, прайс-лист (оптовая цена), рекомендации по выбору, аналоги и замены, форму заказа (как правильно выбрать, заказать и купить) счетчик воды СВ-15Г, СВ-15Х по цене производителя в наличии со склада в Москве (или уточнить срок изготовления). Также см. способы доставки и отгрузка ТК (Деловые Линии и другими) по всей территории РФ. Прочую информацию по заказу — см. официальный сайт ГК Теплоприбор раздел Приборы и системы контроля расхода.

Мы будем рады, если информация оказалась полезна Вам, а также заранее благодарим за обращение в любое из представительств группы компаний «Теплоприбор» (три Теплоприбора, Теплоконтроль, Промприбор и другие предприятия) и обещаем приложить все усилия для оправдания Вашего доверия..

Вернуться в начало страницы.

Цена: от 560 руб.

Наличие на складе: В наличии*

Срок поставки: 5-10 раб. дней

Форму «Заказать онлайн» см. ниже Краткие технические характеристики тахометрических крыльчатых квартирных счетчиков горячей и холодной воды СВ-15Г, СВ-15Х —  классы точности А и В, диаметр условного прохода Ду 15мм, расход 0,03…3м3/ч,  импульсный выход (опционально) для дистанционного считывания данных (от 0.01 м3/имп), счет до 99999,999, температура измеряемой среды Тис +5…+90°С, давление до 1,0МПа, антимагнитная защита, латунный корпус с хромированным покрытием, МПИ до 6 лет.

Все цены на тахометрические счетчики воды (СВ-15Х, СВ-15Г, САЯНЫ-Т, САЯНЫ-Т РМД, ПУЛЬС-15У, ВСХ, ВСХд, ВСТ, Пульсар-М, СТВУ и другие квартирные и промышленные водосчетчики-расходомеры воды) указаны в рублях (см. общий прайс-лист) без учета налога НДС, стоимости дополнительного оборудования, тары-упаковки, расходов на отгрузку и/или доставку, в расчете на мелко оптовый заказ (при крупных оптовых партиях и на проектные заказы цена формируется индивидуально, исходя из объема партии, достигнутых договоренностей и адреса объекта).

Распечатать страницу

Заказать онлайн

Используемые источники:

• https://oschetchike.ru/vody/meter
• https://schetchik-info.ru/obzor-schetchikov-vody-meter-sv-15-tehnicheskie-harakteristiki-opisanie-poverka/
• https://pouchetu.ru/vodyanoj/meter-sv-15
• https://potrebiteli.guru/zhkh/schetchik-vody-meter.html
• http://xn--90ahjlpcccjdm.xn--p1ai/catalog/sv-15/
