Компания «Эквател» предлагает качественные и простые в использовании счетчики для холодной и горячей воды «Эквател» СВК-15 и СВК-15И. Эти механизмы являются универсальными, применяются для учета потребляемой воды: холодной или горячей. Они применяются в частных владениях и для учета водопотребления в промышленных зданиях. Счетчик обладает высокой устойчивостью к влаге и действию температур, соответствует требованиям ГОСТ.

Назначение и описание счетчика «Эквател»

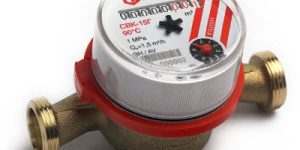

Универсальный счетчик воды «Эквател» СВК 15 является подходящим прибором для учета и контроля объемов водопотребления частными пользователями или для учета расхода воды государственными учреждениями.

Согласно ГОСТ Р 50601 от считается подходящим для измерения потребляемой воды, согласно ГОСТ 122997 прибор устойчив к воздействию влаги и неблагоприятных температур.

При установке прибора горизонтально, он соответствует классности В, при вертикальном расположении – классности А согласно ГОСТу.

Некоторые приборы, оснащенные импульсным выходом и дискретностью в один литр, способны передавать результаты потребления, снятые с устройства, дистанционно. Счетчик «Эквател» СВК 15 пользуется популярностью и является достаточно часто устанавливаемой моделью.

Водосчетчик безопасен и разрешен к применению для учета потребления холодной питьевой воды.

Единая санитарно-эпидемиологическая и гигиеническая служба подтверждает соответствие прибора гигиеническим показателям и стандартам.

Установка производится с учетом особенностей помещения и дизайна, вертикально или горизонтально. Он мелкогабаритный, не занимает много пространства.

Технические характеристики счетчика для воды «Эквател» СВК 15

Водосчетчики «Эквател» СВК 15 в зависимости от установки, относятся к метрологическому классу А или В. Они учитывают расход воды в диапазоне температур от пяти до девяноста градусов выше нуля. Эксплуатация прибора допустима при температуре воздуха от пяти до тридцати градусов.

Водорасход измеряется в метрах кубических и колеблется от минимальных 0,06 — 0,03 до максимальных показателей – 3. Давление – около 1,0 Мпа.

Максимальный объем воды в метрах кубических:

• за сутки – 37,5;
• за месяц – 1125.

Максимальный расход воды за час – 7 метров кубических.

Размеры устройства 110 на 65 и на 65. Длина – 110 мм, при установке со штуцерами длина достигает 170 мм, ширина изделия – 65 мм, высота изделия – 65 мм.

Масса счетчика – чуть больше четырех килограмм.

Водосчетчик «Эквател» — антимагнитный. Он обладает высокой устойчивостью к воздействию магнитного поля, легко устанавливается и демонтируется, например, для плановой поверки.

Комплектность счетчика для воды «Эквател» СВК 15

В комплект водосчетчика входят такие составляющие:

• Счетчик холодной и горячей воды.
• Герконовый датчик.
• Монтажный комплект.
• Паспорт.
• Инструкция по поверке.

Главными элементами счетчика являются преобразователь расхода воды, счетный механизм, штуцеры для подвода и отвода воды. Преобразователь состоит из сетчатого фильтра, резинового кольцо, крышки, корпуса и крыльчатки с магнитными элементами. Механизм счета состоит из редуктора и указателя измерительного объема воды.

Прибор обладает рядом преимуществ, которые позволяют счетчику занять лидирующие позиции среди подобных приспособлений:

• легкая установка и демонтаж;
• невысокая стоимость;
• надежность;
• шестилетняя гарантия;
• сертификация прибора.

Поверка счетчика «Эквател» СВК 15

Поверка счетчика должна проводиться в обязательном порядке, так как это позволит проверить качество работы прибора. Во время эксплуатации технические характеристики прибора могут меняться. Учет потребляемой воды может фиксироваться с погрешностью как в сторону увеличения, так и в сторону уменьшения показаний. Проверка поможет отрегулировать правильность учета и избежать переплат при неправильной работе приспособления.

Поверка счетчика «Эквател» СВК 15 производится согласно инструкции о поверке. Периодичность поверки зависит от назначения прибора: при установке прибора для контроля за потреблением горячей воды эксплуатационный срок составляет четыре года, при эксплуатации прибора на холодной воде – шесть лет.

В паспорте счетчика есть графа, в которой отмечаются сведения о периодичности поверки.

В документ вносится такая информация:

• дата поверки;
• заключение;
• фамилия проверяющего и подпись;
• поверительный штамп.

Чтобы прибор работал правильно, следует придерживаться основополагающих условий, которые обеспечат правильную работу прибора:

• монтаж должен быть установлен правильно, согласно правилам, подробно прописанных в инструкции и паспорте;
• прибор не должен использоваться для контроля за потреблением воды на расходах, превышающих максимальные показатели и не достигающих минимальных показателей;
• недопустимо прохождение порога показателей температуры воды, указанных в паспорте;
• потребление воды в сутки не должно превышать лимит;
• нельзя в процессе эксплуатации погружать прибор в воду.

Счетчик обладает минимальной погрешностью, которая достигает значения не более пяти процентов.

Снимаем показания со счетчика «Эквател» правильно

Отсчетный механизм «Эквател» СВК 15 обладает цифровым табло с рядом цифр, всего их восемь. Цифры окрашены черным и красным цветом, разделены запятой. Красные цифры указывают на израсходованные литры, а черные – на кубометры. Для заполнения квитанции необходимо указывать только черные цифры. Если последняя цифра превышает пять, можно округлить сумму. Чтобы узнать, сколько денег необходимо заплатить, следует снятые показания умножить на стоимость одного куба воды.

Например, новый счетчик сначала показывает нули, но уже через месяц вы увидите количество израсходованных кубов воды – 00007896. Согласно показаниям, израсходовано 7 кубов и 896 литров. Для удобства округлите до 8 кубов, так будет удобнее платить и вести учет в дальнейшем. Через месяц на табло будут другие цифры к оплате. От новых показателей отнимаются оплаченные, а разница – количество израсходованной воды. Именно эта разница и оплачивается.

Чтобы не переплачивать, следите за состоянием бачка, смесителей и кранов – даже капание воды приведет к круглой сумме в конце месяца, особенно за более дорогую горячую воду.

Информация о сертификате «Эквател» СВК 15

Прибор сертифицирован, соответствует всем принятым стандартам и нормам. Прибор прошел испытания, соответствует нормативным требованиям ГОСТ, ТУ, внесен в государственный реестр. Счетчик имеет Сертификат соответствия РООС.

Отсчетный механизм «Эквател» удобный в использовании, компактный и точный. Данное устройство поможет вести правильный учет израсходованных кубометров воды и не переплачивать.

Счётчики марки СВК 15 относятся к категории бытовых приборов учёта объёма расходуемой воды в системах горячего и холодного водоснабжения. Их устанавливают в городских квартирах, частных домовладениях, офисах, небольших предприятиях.

Устройство прибора

Аппарат относится к категории крыльчатых измерителей независимо от модификации. Конструктивно счётчики состоят из элементов:

• измерительной камеры;
• фильтрующего элемента (сетчатый фильтр);
• редуктора;
• восьми разрядного счётного устройства (он расположен в специальном корпусе из немагнитного материала);
• герметического корпуса;
• уплотнительной резиновой прокладки;
• двух патрубков (входного и выходного).

Габаритные и присоединительные размеры счётчика СВК-15

Ёмкость допустимого количества измеренного объёма ограничено возможностями счётного прибора, то есть количеством разрядов индикатора.

Принцип работы

Измерение проходящего потока воды производится механическим способом. Вода из системы по трубопроводу поступает на сетку-фильтр. Здесь она очищается и далее подаётся внутрь измерительной камеры. Там за счёт существующего давления она в преобразователе приводит во вращение крыльчатку. Это вращение через специальный редуктор передаётся на механический индикатор. Крыльчатка представляет колесо, на котором закреплены лопасти. В движение она приводится давлением, которое создаёт поток подаваемой воды.

Количество оборотов крыльчатки пропорционально объёму воды прошедшей через измерительную систему. Кроме механических показаний в отдельных модификациях предусмотрена возможность получать электрический импульсный сигнал. С этой целью на стрелке измерительного механизма установлен магнит. Проходя под герконом, он производит его замыкание. В результате формируется последовательность импульсов, частота которой пропорциональна проходящему объёму воды. Этот импульсный сигнал фиксируется специальным счётчиком импульсов.

Технические характеристики

Технические характеристики счётчика СВК-15

Срок службы прибора

Производитель установил гарантийный срок 18 месяцев. Гарантия действительна при соблюдении соответствующих требований по хранению, монтажу, эксплуатации и своевременном проведении поверок. Максимально допустимый срок составляет два года. Срок исчисляется со дня продажи.

Наработка на отказ составит 100000 часов в течение 12 лет непрерывной работы.

 Межповерочный интервал

Периодичность поверки (межповерочный интервал) установлен для приборов, эксплуатирующихся в холодной воде 6 лет. При включении в систему горячего водоснабжения он составит 4 года.

Стоимость устройства

Стоимость одного прибора начинается с цены 600 рублей.

Как снимать показания

Цифровое табло показывает 8 значений, 5 из которых окрашены чёрным цветом(показывают сколько израсходовано кубометров), а другие 3 числа красные(расход литров) и разделены запятой. Для оплаты за воду нужны только первые 5 чисел они окрашены чёрным цветом(жёлтый прямоугольник).

Например, счётчик показывает 0008654 – это значит что вы израсходовали 8 куб. и 654 литра. За следующие месяцы вам нужно будет вычитать из значения на счётчике предыдущее число за которое платили(значение на приборе 0017943-0008654=9 куб. 289 литров) и умножаете на расценку за кубометр воды горячей или холодной соответственно.

Рекомендуем:  Счётчик воды Пульс — можно ли остановить и характеристики прибора

Система обозначений и маркировки

Для приборов такого типа установлена следующая система обозначений. Маркировка включает последовательность букв и цифр, которые имеют определённую смысловую нагрузку. Она расшифровывается следующим образом:

• первые три заглавные буквы обозначают следующее: С – означает, что прибор относится к классу счётчиков, В – воды, литера означает, что он является крыльчатым;
• две следующие цифры указывают на величину диаметра установленных входного и выходного штуцера, например 15, следовательно, диаметр равен 15мм;
• следующая цифра указывает на максимально допустимый расход воды в кубических метрах в час, например, 1,2,3,4 и так далее;
• буквы «Х» и «Г» обозначают применение для холодной или горячей воды;
• литера «И» свидетельствует о варианте счётчика с встроенным импульсным генератором.

Разновидности счётчика

Данные приборы имеют следующие модификации.

Счётчики без импульсного выхода

К таким устройствам относятся СВК-15Х(М) и СВК-15Г(М). Маркировка М указывает на прибор, имеющий монтажную длину 80 миллиметров.

Счётчики с импульсным выходом

К ним относятся все модификации, имеющие в своём обозначении заглавную букву «И». Например, СВК-15Х(И) или СВК-15Г(И). Такие модели снабжены электронным счётным механизмом на основе специального контактора (геркона).

Видео о производстве счётчиков СВК 15

Установка счётчика

Монтаж счётчика требует соблюдения определённых условий и последовательности проведения работ:

• части трубопровода, к которым будут подключены входной и выходной патрубки должны быть тщательно очищены от грязи;
• необходимо обеспечить плотное прилегание патрубка счётчика и элементов трубопровода;
• для размещения приборов в удобных местах можно использовать гибкие подводки;
• подготовить гидроизоляционный материал (лён, фум-ленту, герметик);
• крепление прибора производится аккуратно, не допуская перегибов и перенатяжений;
• для обеспечения правильной работы устройства необходимо при установке счётчика обеспечить совмещение направления стрелки, изображённой на корпусе аппарата, с направлением потока воды в системе;
• обеспечение герметичности производится с помощью установки прокладок, которыми комплектуется прибор;
• при соединении входного и выходного патрубков с трубопроводом применяется имеющийся в наличии герметизирующий материал;
• допустимая длина прямого участка трубопровода с обеих сторон прибора должна равняться 2Ду;
• счётчик устанавливается с условием, он всегда должен быть заполнен водой;
• с привлечением специалиста водоканала установить пломбы (они крепятся в местах соединения счётчика с подводящей и выходной трубой).

Технический паспорт счётчика СВК 15

Современную квартиру трудно представить себе без счетчиков электроэнергии, газа и воды. Это не просто дань моде или прихоть чиновников, счетчики играют важнейшую роль в планировании семейного бюджета и контроле над ним.

Счетчиков воды в квартире должно быть минимум два, то есть один контролирует потребление холодной воды, а второй горячей.

В современных крупногабаритных квартирах, в которых кухня и ванная комната расположены в разных местах далеко друг от друга и вода к ним подводится по разным трубопроводам, счетчиков воды можно устанавливать и большее количество. В этой статье мы рассмотрим, что представляют собой счетчики воды СВК, их модификации и основные характеристики.

Содержание

Что такое СВК

В квартирах, для учета потребления воды, устанавливаются водомерные приборы СВК. Аббревиатура СВК означает, что это счетчик воды крыльчатый. Такие счетчики являются универсальными и могут применяться как в системах холодной, так и горячей воды.

Основными элементами счетчика являются:

• преобразователь расхода воды;
• механизм счета;
• штуцеры для подвода и отвода воды.

Преобразователь расхода воды включает в себя следующие части:

1. корпус;
2. крыльчатку с магнитами;
3. крышку;
4. кольцо резиновое;
5. сетчатый фильтр.

Механизм счета содержит:

масштабирующий редуктор с ведомой муфтой, снабженной магнитами;</li>указатели измеренного объема воды.</li></ol>

Крыльчатка — это рабочее колесо с лопастями. Внешне она похожа на вентилятор и приводится во вращения под действием потока воды. </p>

Штуцеры представляют собой короткие патрубки с резьбой для подсоединения счетчика к трубам.

Важным параметром штуцера является диаметр условного прохода. Он необходим для правильной сборки магистрали и характеризует пропускную способность всего соединения счетчика с трубами.

Этот параметр обязательно указывается в маркировке счетчика. Например, счетчик СВК 15 имеет диаметр условного прохода 15 мм.

Во входном штуцере смонтирован сетчатый фильтр, который не позволяет твердым частицам из трубопровода проникнуть внутрь счетчика.

Важно знать: без фильтра счетчик быстро заполнится грязью из труб и перекроет поступление воды к потребителю.

Принцип работы

Механизм счета и преобразователь механически не связаны. Взаимодействуют между собой они только за счет магнитов, которые смонтированы на крыльчатке преобразователя и в масштабирующем редукторе счетного механизма.

В счетном механизме имеются два указателя измеряемого объема воды. Один из них стрелочный, а другой барабанного типа. Это повышает точность измерений.

Вода, проходя через счетчик, приводит во вращение крыльчатку и муфту счетного механизма. Частота вращения крыльчатки пропорциональна объему протекающей через счетчик воды.

Это проверяется и регулируется на проверочном стенде завода изготовителя. В процессе эксплуатации счетчика регулировка его не предусмотрена. Проверка качества работы счетчика может проводиться только в специализированных проверочных лабораториях.

[rek_custom1]

Читайте статью о том, как считать плату за электроэнергию по счетчику.

А из этой статьи Вы узнаете как сэкономить газ по счетчику.

Как посчитать показания воды по счетчикам, читайте здесь.

Основные характеристики

Характеристики СВК содержатся в паспорте и частично отражены в его маркировке. После букв обязательно пишутся несколько цифр через тире. Например, СВК 15-3.

Первая цифра указывает диаметр условного прохода штуцеров в миллиметрах, а вторая цифра, та, что стоит после тире, означает максимальный расход воды в кубических метрах, который может измерить счетчик.

На практике счетчикам приходится измерять прохождение меньших объемов воды. Минимальный расход воды, который может зафиксировать счетчик СВК 15-3, составляет 0,06 кубического метра. Температура горячей воды не должна превышать 90 градусов Цельсия. Для счетчика холодной воды предельное значение температуры ниже и составляет не более 40 градусов Цельсия.

Следует отметить, что счетчик воды СВК обладает минимальной погрешностью, которая не превышает 5%, но это максимум. В среднем относительная погрешность измерения счетчиков СВК составляет 2-3%.

Полезно знать: счетчик горячей воды можно устанавливать в системе холодной воды.

Особенности счетчиков воды Норма СВК

Изготовители счетчиков постоянно работают над совершенствованием своих изделий. Очень хорошо себя зарекомендовал у потребителей счетчик воды норма СВКМ.

Это одноструйный крыльчатый счетчик, обладающий антимагнитными свойствами, так как изготовлен из латуни. Устанавливается на горизонтальных трубопроводах. Надежно и без погрешностей работает также при монтаже на вертикальных трубопроводах.

Основным достоинством этого счетчика является возможность снимать его показания дистанционно. Для этой цели он оснащен специальным датчиком, который передает показания счетчика в виде электрического сигнала на прибор, установленный в удобном для потребителя месте: в квартире или на лестничной площадке.

Установка

Установку водяных счетчиков следует доверить квалифицированным специалистам. Они возьмут их на гарантийное обслуживание. После установки счетчик обязательно должен быть опломбирован.

Обратите внимание: счетчик без пломбы не считается водомерным устройством и его показания не учитываются в расчете платы за пользование водой.

Советы специалистов

При выборе счетчика для воды необходимо обратить внимание на следующие паспортные данные:

• точность и диапазон измерения;
• длина минимального прямолинейного участка трубы необходимой для монтажа счетчика;
• срок службы и интервал между плановыми проверками;
• условия эксплуатации прибора (влажность, диапазон температур, запыленность);
• стоимость.

О том, как оплачивать коммунальные услуги через интернет, читайте в этой статье.Возможно, Вам будет интересно узнать о возможных последствиях, возникших из-за задолженности по ЖКХ.

Таким образом, счетчики воды СВК — это очень выгодное и полезное устройство, в котором органично сочетаются высокое качество и надежность, экономичность и доступная цена.

Эксплуатационным условиям России соответствуют водяные счетчики под торговым названием «Норма». Приборы производит санкт-петербургская компания «Норма ИС».

Поверка проводится раз в 4 года. Устройства для учета холодной воды проверяются каждые 6 лет. При монтаже фильтров, в функцию которых входит грубая очистка, срок службы составляет 10 лет.

Типы

Компания представляет ряд универсальных приборов для коммунальных нужд. Также выпускаются счетчики «Норма» для промышленных предприятий.

Линейка представлена следующими моделями:

• СВК15-50Г —предназначен для учета горячей воды (маркировано буквой «Г»);
• СВК15-50Х — для измерения холодной воды;
• СВК15УИ — счетчик с импульсной конфигурацией на выходе;
• СВК15У — модель универсального типа, измеряющая воду температурой до 90 °С;
• СВК20-50И — импульсная конструкция, рассчитанная на измерение потоков с горячей и холодной водой по отдельности;
• СВК-15МХ — прибор для подсчета жидкостного расхода по типу «мокроход».

Все это бытовые устройства одноструйной конфигурации. Различие – в показателе диаметра прохода и уровне расходования жидкости. Номинальное значение составляет м3/час. Маркировка указывает на  диаметр.

Основу составляет латунь с хромовым покрытием. Производственные показатели — основа долгосрочной эксплуатации.

Популярна механическая конфигурация счетчика «Норма» СВКМ-15Г. Спросом пользуется и марка СВК-15Х.

Технические характеристики

Срок эксплуатации счетчиков бытового назначения составляет 12 лет. В часах средний показатель работы – 105 тысяч. Интервал между проверками по техническому паспорту составляет 6 лет.

Существуют следующие типы маркировки:

• синей буквой «Х» маркируется устройство, предназначенное для холодного потока;
• красной буквой «Г» маркируется счетчик для горячей воды;
• зеленой буквой «У» маркируется изделие универсальной конструкции.

Число, стоящее рядом с маркером, обозначает показатель диаметра условного прохода. Так в каталоге можно встретить устройства с показателем в 15, 20, 25, 32, 40, 50 мм ДУ.

Расходомеры обладают защитой от воздействия извне. Защита обеспечивается магнитным полем и корпусом из латуни с покрытием из хрома.

Такой материал как латунь обеспечивает:

1. Устойчивость к ударам воды и изменениям показателей давления. Герметичность и работоспособность сохраняется даже при повышении давления на 100 % за интервал в 20 минут.
2. Функциональную стабильность при повышении индекса температуры.

Комплект может быть дополнен клапаном и штуцером. Имеется возможность съема показаний на расстоянии.

Широкую популярность приобрел счетчик для воды «Норма» серии СВКМ 20 МХ «мокроход». Агрегат рассчитан на холодный поток. Водяные счетчики этой модели представляют одноструйный механизм. Принцип функционирования основан на замере численности оборотов крыльчатки, которая вращается пропорционально объему потока. Связь между устройством для счета и крыльчаткой основана на механической передаче.

Механизм агрегата Норма заливается водой. Этот тип счетчиков пригоден к эксплуатации в помещениях с отоплением.

Преимущества и недостатки

Счетчик характеризует выход жидкости без понижения напора. Показания точны. Основной плюс при эксплуатации — строгая выплата по тарифным показателям. Контролируется израсходованный объем воды.

Счетчики способны выдержать температуру до 130°С.

В основном счетчики этой линейки снабжены импульсным выходом. Водомер контролирует горячий поток, не учитывая ячейки холодной.

К недостаткам следует отнести то, что эту марку часто подделывают.

Комплектность и особенности монтажа

Базовый комплект поставки измерительного прибора состоит из:

• счетчика воды крыльчатого Норма;
• паспорта, руководства по эксплуатации;
• упаковки.

При заключении индивидуального договора на поставку завод-изготовитель дополнительно может предоставить обратный клапан и комплект монтажных частей. Как правило, крупные дилеры закупают приборы Норма вместе с необходимыми установочными элементами. В этом случае потребителю для установки узла учета потребуется приобрести только фильтр и обратный клапан.

Перед установкой расходомера Норма следует убедиться в отсутствие видимых повреждений и наличии пломб. Поврежденное устройство не примут на учет в водоканале.

Выполнять монтаж счетчиков Норма на трубопроводе допускается вертикально, горизонтально, под наклоном. Располагать счетный механизм шкалой вниз недопустимо.

Прямой участок перед счетчиком должен быть не менее 3-х условных диаметров и 1-го – после.

Подвод трубопровода большего сечения осуществляется при помощи конических переходников перед прямолинейными участками. Для ремонта, замены или снятия на поверку рекомендуется установить запорную арматуру.

Герметизация самого водомера Норма осуществляется прокладками, штуцеров, переходников и арматуры при помощи уплотнительной подмотки. Не допускается чрезмерный перекос, натяг и уплотнение накидных гаек.

После установки узла учета на металлическом трубопроводе проведение сварочных работ запрещено.

Срок службы и межповерочный интервал

Гарантийный срок работы, установленный изготовителем, составляет 30 месяцев со дня ввода в эксплуатацию, но не более 36 со дня первой поверки на предприятии. В случае, когда в паспорте на прибор отсутствует дата установки, гарантийный срок эксплуатации устанавливается от первичной поверки.

Средняя продолжительность эксплуатации счетчика Норма составляет 12 лет.

При продолжительной работе крыльчатки и счетного механизма метрологические характеристики водомера ухудшаются. Для определения погрешности измерения выполняют сравнение показаний расходомера Норма с эталонным измерительным устройством. Если прибор не проходит поверку, его надо менять или чинить (но последний способ обычно не выгоден, проще купить новый водосчетчик).

Межповерочный интервал для водомера Норма – 6 лет для холодной воды и 4 года – для горячей. Поверка не означает конец эксплуатации. При хорошем качестве воды счетчик Норма успешно пройдет не одну экспертизу и будет эксплуатироваться больше заявленного срока.

Паспорт водосчетчика Норма СВКМ можно скачать ЗДЕСЬ.

Снятие показаний

Для определения объема потребленной воды нужно два показания водомера Норма: начальное и последнее. Если с конечным значением все понятно: это текущее число на циферблате счетчика, то с начальным не все так однозначно.

Самый простой случай при расчете за целый месяц – это вычесть из текущего показания записанные ранее значения. При определении потребления воды на съемной квартире необходимо при заселении записать текущие значения. В конце месяца вычитать их от того показания, которое будет на водомере. При установке нового прибора или после поверки действия домовладельца аналогичные.

Как остановить или замедлить

Для снижения затрат за потребленную воду народные умельцы идут на различные уловки. Достаточно часто предлагаемые методы являются незаконными и ведут за собой административное взыскание в виде штрафа.

Самый распространенный способ остановки или замедления счетчика — это применение мощного магнита для нарушения кинематической связи между турбинкой и счетчиком. Однако производитель водомеров Норма позиционирует свою продукцию как магнитоустойчивую и, следовательно, такой способ не эффективен.

При механическом вмешательстве возможна остановка крыльчатки тонкой проволокой, просунутой в водомер Норма через сетчатый фильтр или булавкой через просверленное отверстие на боковой поверхности счетного механизма.

Важно помнить, что любое вмешательство в работу узла учета выявляется сотрудниками водоканала при поверке.

Аналоги

Помимо расходомера Норма широкое распространение получили счетчики таких производителей как МЕТЕР СВУ, ITELMA WFW20 D080, Бетар СХВ. Выбор конкретной модели зависит от требований и возможностей жильца.

Тип: счетчик холодной и горячей воды крыльчатый.

Основные технические данные и параметры счетчика СВК-15

По устойчивости к воздействию температуры и влажности окружающего воздуха счетчики соответствуют исполнению В4 по ГОСТ 12997-84.

Счетчики соответствуют метрологическому классу В по ГОСТ Р 50193.1-93 при установке на горизонтальных трубопроводах индикаторным устройствам вверх и классу А на наклонных и вертикальных трубопроводах.

Буквы в наименовании счетчика обозначают: С — счетчик, В — воды, К — крыльчатый.

Цифры, стоящие после буквенного шифра, обозначают: 15 — диаметр условного прохода входного и выходного штуцеров (Ду), 1,5 — максимальный измеряемый расход, м 3 /ч.

Пределы допускаемой относительной погрешности измерения счетчика ДД при выпуске из производства и после ремонта не превышают:

±5% — в диапазоне от минимального расхода qmin до переходного расхода qt;

±2% — в диапазоне от переходного расхода qt до максимального расхода qmax включительно.

Среднеинтегральная относительная погрешность ∆дн при выпуске из производства и ремонта не превышает ±2,1% (при поверке про ГОСТ 8.156 п 3.4.7).

Наименование параметров	Класс А	Класс В
Диаметр условного прохода (Ду), мм	15
Измеряемая среда	холодная и горячая вода по Сан ПиН 2.1.4.1074-01
Температура измеряемой среды, °С	от +5 до + 90
Температура окружающего воздуха при относительной влажности 80%, °С	От +5 до +50
Номин. давление воды, МПа, не боле	1,6
Расход воды, м 3 /ч минимальный (qmin)	0,06	0,03
Расход воды, м 3 /ч переходный (qt)	0,15	0,12
Расход воды, м 3 /ч номинальный (qn)	1,5	1,5
Расход воды, м 3 /ч максимальный (qmax)	3	3
максимальный объем воды, м 3 за сутки	37,5
максимальный объем воды, м 3 за месяц	1125
Потеря давления, МПа, не более	0,1
Порог чувствительности, м 3 /ч, не более	0,01
Минимальная цена деления индикаторного устройства, м 3	0,00005
Емкость индикаторного устройства, м 3	99999,999
Масса, кг, не более	0,7

Устройство и принцип работы счетчика СВК-15

Счетчик СВК-15 состоит из преобразователя расхода и индикаторного устройства.

Преобразователь расхода состоит из корпуса, внутри которого расположена крыльчатка с магнитами. Преобразователь закрыт крышкой, которая уплотнена посредством резинового кольца. Во входном патрубке корпуса расположена защитная сетка-фильтр. Индикаторное устройство содержит масштабирующий редуктор со стрелочными и барабанными указателями измеренного объема воды. Ведомая муфта редуктора снабжена магнитами. Благодаря магнитному взаимодействию осуществляется кинематическая связь крыльчатки с редуктором индикаторного устройства.

Принцип работы счетчика состоит в следующем. Вода из трубопровода через сетку-фильтр поступает внутрь измерительной камеры преобразователя, приводит во вращение крыльчатку и ведомую муфту индикаторного устройства.

Число оборотов крыльчатки за один и тот же отрезок времени пропорционально объему воды прошедшей через счетчик.

Индикаторное устройство герметично отделено от измеряемой воды не магнитной перегородкой.

Пять роликов индикаторного устройства с цифрами черного цвета (до запятой) указывают количество измеряемой воды в куб. м., последующие три ролика после запятой с цифрами красного цвета десятые, сотые и тысячные доли куб. м., а стрелочный указатель десятитысячную долю куб. м.

На шкале индикаторного устройства имеется звездочка, обеспечивающая повышение разрешающей способности счетчика при метрологических поверках.

Необходимые регулировки показаний счетчика на поверочном стенде осуществляются поворотом не магнитной перегородки между измерительной камерой и индикаторным устройством, что позволяет изменять погрешность измерения в диапазоне ±6%.

Магнитная связь защищена запорным обратным клапаном, установка которого на выходном патрубке препятствует перетоку воды в обратном направлении и не позволяет устанавливать неправильное направление течения воды в приборе.

</span>Указание мер безопасности при работе с счтчиками СВК-15 После установки счетчика проведение сварочных работ на трубопроводе не допускается. Монтаж и работа счетчика СВК-15

Перед монтажом счетчика СВК-15 необходимо выполнить следующие требования:

</span>— перед началом работы необходимо провести кратковременный пуск воды через счетчик для удаления воздуха из системы; — проверить герметичность выполненных соединений. При эксплуатации необходимо соблюдать следующие основные условия, обеспечивающие нормальную работу счетчика: Техническое обслуживание счетчика СВК-15 Периодически проводить внешний осмотр счетчика, проверяя при этом наличие утечек воды (появление капель) в местах соединения. При появлении течи необходимо вызвать представителя организации, с которой заключен договор на обслуживание счетчика.

Таблица 4 — при эксплуатации на холодной воде — 6 лет. Габаритные и присоединительные размеры счетчика СВК-15

счетчик свк-15 размеры

Обозначение	Наименование	Размеры	Единица измерения
G1	Резьбовой соединительный фланец корпуса счетчика	3/4	дюйм
G2	Переходной фланец	1/2	дюйм
L1	Габаритный размер	198	мм
L	Установочный размер	110	мм
H	Высота счетчика	68	мм
Ду	Диаметр условного прохода	15	мм

Возможные несправности счетчика СВК-15 и способы их устранения

Наименование неисправности	Вероятная причина	Способ устранения	Примечание
Вода не проходит через счетчик.	Засорился входной фильтр.	Демонтировать счетчик, фильтр, очистить и промыть, установить в обратном порядке.	После устранения неисправности необходимо торировка и опломбирование счетчика поверителем.
Вода проходит через счетчик а стрелка и ролики неподвижны, прослушивается шум.	Неисправность индикаторного устройства.	Заменить индикаторное устройство.
Заклинивание крыльчатки.	Заменить или прочистить крыльчатку.

Арзамаский завод, выпускавший авиационное оборудование, предлагает приборы и комплексы для измерения расхода воды и газа. Одним из изделий является счетчик воды крыльчатый с антибактериальными свойствами. Счетчик воды СВ 15 – это прибор для учета расхода горячего или холодного водоснабжения. Более распространенное его название – счетчик воды сокращенно СВК. Бренд Арзамас является подтверждением точности измерения и надежности в эксплуатации водомеров сходящих с конвейера завода некогда авиационного и космического приборостроения.

Что значит антибактериальные свойства

Главное отличие этого прибора от подобных моделей в том, что его крыльчатка покрыта антибактериальным веществом. При работе крыльчатка вращается и в процессе этого происходит обогащение воды, протыкаемой через счетчик, ионами серебра. Отличительным является еще и улучшенный сеточный механизм. Разработать его стало возможным после анализа накопленного производственного опыта и эксплуатации.

Обозначение прибора

СВК – это буквенный шифр. Который обозначает С – счетчик, В – воды, К – крыльчатый . Следующие далее цифры указывают на диаметр входного и выходного штуцера. Следующая цифра обозначает какой расход максимальный в м³ у этого счетчика. Следующая цифра – это вариант исполнения.

• 1 – это обозначает, что имеется импульсный выход,
• 2 – указывает, что счетный механизм восьмиразрядный,
• 3 – указывает, что габаритный размер равен 80 мм,
• 4 – обозначает наличие обратного клапана,
• 5 – наличие вариантов 3 и 4.

Эксплуатация

Перед эксплуатацией с прибором проводят мероприятия:

• Делают кратковременно пуск воды, чтобы удалить воздух.
• Проверяют герметичность соединения.
• Испытывают давлением, не превышающим значение 1,0 Мпа.

Важное требование в том, что устанавливать счетчик в новую водопроводную линию или в систему после ремонта, необходимо по истечении 2-3 недельного срока эксплуатации водопровода. Делается это во избежание засорения механизма и выхода из строя прибора. Как правило, при установке водомера, на входе и выходе предусматривают наличие шаровых кранов. Это позволяет при демонтаже счетчика не перекрывать подачу в центральный водопровод. Так же шаровой кран, расположенный до счетчика, можно использовать как регулировочный, для подачи воды.

Во время эксплуатации СВК необходимо соблюдать некоторые правила:

• Обязательно провести монтаж согласно требований ввода в эксплуатацию.
• Расходомер применять для работы при расходе воды не менее и не более установленного паспортного значения.
• Количество воды проходящее в сутки не должно превышать значения заявленное в паспорте с учетом конкретной модели.
• Трубопровод не должен подвергаться гидроударам и вибрации превышающей указанной в паспорте.
• Запрещено использовать прибор, если температура воды превышает допустимое значение.
• Измерительная камера обязательно должна быть заполнена полностью водой.
• В местах затопления водомерных узлов эксплуатировать СВК запрещается.

Устройство

В состав водомера входит преобразователь и счетный механизм. Корпус преобразователя — 1 , содержит в себе крыльчатку с магнитом – 2. Крышка – 3 закрывает преобразователь через уплотнительное кольцо – 4. Защитная сетка-фильтр – 5, расположена во входном патрубке. Счетный механизм состоит из масштабирующего редуктора, стрелочного и барабанного указателя расхода воды. Ведомая муфта осуществляет связь редуктора и счетного механизма посредством магнитов – 6.

Принцип действия

Проходящая через защитную сетку вода, поступает в измерительную камеру. Это приводит в движение муфту от вращающейся крыльчатки. Объём воды, прошедшей через корпус счетчика пропорционален количеству оборотов крыльчатки. Стрелка имеет магнит, замыкающий контакты геркона, посредством которого осуществляется передача электрического импульса с частотой пропорциональной измеренному объёму. Для фиксирования импульса прибором, геркон включается во входную цепь счетчика импульсов.

Поверка

Межповерочный интервал арзамаского измерителя расхода для горячей воды – 4 года, а для холодной воды – 6 лет.

Защита

Водомер надежно защищен от манипуляций с показаниями антимагнитной системой. Арзамас – это всегда надежно и качественно!

Компания «Эквател» предлагает качественные и простые в использовании счетчики для холодной и горячей воды «Эквател» СВК-15 и СВК-15И. Эти механизмы являются универсальными, применяются для учета потребляемой воды: холодной или горячей. Они применяются в частных владениях и для учета водопотребления в промышленных зданиях. Счетчик обладает высокой устойчивостью к влаге и действию температур, соответствует требованиям ГОСТ.

Назначение и описание счетчика «Эквател»

Универсальный счетчик воды «Эквател» СВК 15 является подходящим прибором для учета и контроля объемов водопотребления частными пользователями или для учета расхода воды государственными учреждениями.

Согласно ГОСТ Р 50601 от считается подходящим для измерения потребляемой воды, согласно ГОСТ 122997 прибор устойчив к воздействию влаги и неблагоприятных температур.

При установке прибора горизонтально, он соответствует классности В, при вертикальном расположении – классности А согласно ГОСТу.

Некоторые приборы, оснащенные импульсным выходом и дискретностью в один литр, способны передавать результаты потребления, снятые с устройства, дистанционно. Счетчик «Эквател» СВК 15 пользуется популярностью и является достаточно часто устанавливаемой моделью.

Водосчетчик безопасен и разрешен к применению для учета потребления холодной питьевой воды.

Единая санитарно-эпидемиологическая и гигиеническая служба подтверждает соответствие прибора гигиеническим показателям и стандартам.

Установка производится с учетом особенностей помещения и дизайна, вертикально или горизонтально. Он мелкогабаритный, не занимает много пространства.

Технические характеристики счетчика для воды «Эквател» СВК 15

Водосчетчики «Эквател» СВК 15 в зависимости от установки, относятся к метрологическому классу А или В. Они учитывают расход воды в диапазоне температур от пяти до девяноста градусов выше нуля. Эксплуатация прибора допустима при температуре воздуха от пяти до тридцати градусов.

Современную квартиру трудно представить себе без счетчиков электроэнергии, газа и воды. Это не просто дань моде или прихоть чиновников, счетчики играют важнейшую роль в планировании семейного бюджета и контроле над ним.

Счетчиков воды в квартире должно быть минимум два, то есть один контролирует потребление холодной воды, а второй горячей.

В современных крупногабаритных квартирах, в которых кухня и ванная комната расположены в разных местах далеко друг от друга и вода к ним подводится по разным трубопроводам, счетчиков воды можно устанавливать и большее количество. В этой статье мы рассмотрим, что представляют собой счетчики воды СВК, их модификации и основные характеристики.

Вконтакте

Что такое СВК

В квартирах, для учета потребления воды, устанавливаются водомерные приборы СВК. Аббревиатура СВК означает, что это счетчик воды крыльчатый. Такие счетчики являются универсальными и могут применяться как в системах холодной, так и горячей воды.

Основными элементами счетчика являются:

• преобразователь расхода воды;
• механизм счета;
• штуцеры для подвода и отвода воды.

Преобразователь расхода воды включает в себя следующие части:

Штуцеры и гайкик счетчику воды СВК-15 Крыльчатка — это рабочее колесо с лопастями. Внешне она похожа на вентилятор и приводится во вращения под действием потока воды.

Штуцеры представляют собой короткие патрубки с резьбой для подсоединения счетчика к трубам.

Важным параметром штуцера является диаметр условного прохода. Он необходим для правильной сборки магистрали и характеризует пропускную способность всего соединения счетчика с трубами.

Этот параметр обязательно указывается в маркировке счетчика. Например, счетчик СВК 15 имеет диаметр условного прохода 15 мм.

Во входном штуцере смонтирован сетчатый фильтр, который не позволяет твердым частицам из трубопровода проникнуть внутрь счетчика.

Важно знать: без фильтра счетчик быстро заполнится грязью из труб и перекроет поступление воды к потребителю.

Принцип работы

Механизм счета и преобразователь механически не связаны. Взаимодействуют между собой они только за счет магнитов, которые смонтированы на крыльчатке преобразователя и в масштабирующем редукторе счетного механизма.

В счетном механизме имеются два указателя измеряемого объема воды. Один из них стрелочный, а другой барабанного типа. Это повышает точность измерений.

Вода, проходя через счетчик, приводит во вращение крыльчатку и муфту счетного механизма. Частота вращения крыльчатки пропорциональна объему протекающей через счетчик воды.

Это проверяется и регулируется на проверочном стенде завода изготовителя. В процессе эксплуатации счетчика регулировка его не предусмотрена. Проверка качества работы счетчика может проводиться только в специализированных проверочных лабораториях.

Основные характеристики

Характеристики СВК содержатся в паспорте и частично отражены в его маркировке. После букв обязательно пишутся несколько цифр через тире. Например, СВК 15-3.

Первая цифра указывает диаметр условного прохода штуцеров в миллиметрах, а вторая цифра, та, что стоит после тире, означает максимальный расход воды в кубических метрах, который может измерить счетчик.

На практике счетчикам приходится измерять прохождение меньших объемов воды. Минимальный расход воды, который может зафиксировать счетчик СВК 15-3, составляет 0,06 кубического метра. Температура горячей воды не должна превышать 90 градусов Цельсия. Для счетчика холодной воды предельное значение температуры ниже и составляет не более 40 градусов Цельсия.

Следует отметить, что счетчик воды СВК обладает минимальной погрешностью, которая не превышает 5%, но это максимум. В среднем относительная погрешность измерения счетчиков СВК составляет 2-3%.

Полезно знать: счетчик горячей воды можно устанавливать в системе холодной воды.

Особенности счетчиков воды Норма СВК

Изготовители счетчиков постоянно работают над совершенствованием своих изделий. Очень хорошо себя зарекомендовал у потребителей счетчик воды норма СВКМ.

Это одноструйный крыльчатый счетчик, обладающий антимагнитными свойствами, так как изготовлен из латуни. Устанавливается на горизонтальных трубопроводах. Надежно и без погрешностей работает также при монтаже на вертикальных трубопроводах.

Используемые источники:

• https://schetchik-info.ru/ekvatel-svk-15-obzor-schyotchika-vody-snyatie-pokazanij-harakteristiki/
• https://pouchetu.ru/vodyanoj/svk-15
• https://potrebiteli.guru/zhkh/schetchik-vody-svk-15.html
• https://oschetchike.ru/vody/norma
• https://stroysoc.ru/installation-and-repair-of-plumbing/schetchik-svk-15-3-poverka-bez-snyatiya-schetchik-vody-svk-tehnicheskie/
