Газовый счетчик устанавливается для контроля за потреблением ресурса. Выбор учетного прибора – всегда ответственное мероприятие. Важно выбрать расходомер, который будет корректно работать, отличаться удобством и практичностью. Среди разнообразия предложений заслуживает внимания газовый счетчик Газдевайс NPM G4. Несмотря на большую конкуренцию, прибор остается одним из самых часто выбираемых. Компания Газдевайс производит устройства учета более двух десятков лет. За период присутствия на отечественном рынке, ассортимент товаров компании получил признание и занял одно из лидирующих мест. Расходомер NPM G4 сочетает в себе качество, высокоточность измерений и доступную стоимость. Продукция компании имеет все сертификаты и разрешительные документы. Товар изготавливается по европейским стандартам качества на мощном надежном оборудовании.

Описание

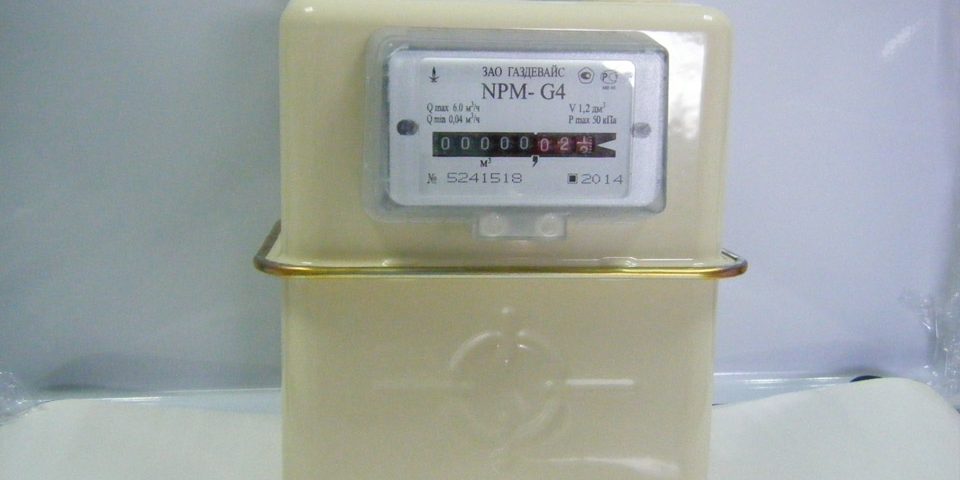

Счетчик газа NPM G4

Производитель компания Газдевайс предлагает различную газовую продукцию. Газовый счетчик NPM G4 представлен несколькими видами. Расходомеры рекомендованы для установки в частных хозяйствах или квартирах. На горизонтальном участке газовой трубы размещают такие виды бытовых приборов:

NPM G4 левый, правый;
NPM G2,5;
NPM G1,6.

Для уличного монтажа рекомендованы модели с механическим или автоматическим термокомпенсатором. Они различны по номинальному расходу газа. Цифровые обозначения указывают объем. Например, 1,6 используется только для газовой печки, а 2,5 для газоколонки. Счетчик NPM G4 с показателем расхода 4 предназначен уже для пары газовых приборов.

Возможно приобрести лево- и правостороннюю модель. Чтобы не ошибиться, нужно учесть расположение газовых приборов по отношению к счетчику. Когда они располагаются с правой стороны, приобретается левый газосчетчик, если с левой – правосторонний расходомер.

NPM G1,6

Особенностями газового счетчика являются такие аспекты:

Защита от отматывания показателей — на приборе NPM G4 пломба, исключающая возможность самовольного вмешательства в работу устройства.
Высокая чувствительность – он начинает работать при минимальном расходе.
Невысокая погрешность – пользователь получает точные цифры израсходованного ресурса.
Способность работать с недостаточно очищенными газами.
Устойчивость к нестабильному давлению в трубопроводе.
Положительные отзывы и рекомендации пользователей.

Технические характеристики

Газовый счетчик NPM G4 предназначается для учета и контроля за расходом ресурса. Прибор контроля подходит для установки в частных жилищах, жилищно-коммунальных хозяйствах.

Монтаж счетчика данного модели позволяет оплачивать только реально потребленный газ.

Основные характеристики устройства:

Время между поверками – десять лет.
Срок эксплуатации – двадцать лет и более.
Температурный режим – от сорока градусов мороза до шестидесяти градусов тепла.

До покупки единицы следует внимательно ознакомиться с характеристиками прибора, чтобы приобрести подходящую по параметрам модель для конкретных условий. ЗАО Газдевайс производит приборы учета за потреблением газа с технической документацией, в которой дана детальная информация по основным параметрам:

Данные номинального, минимального и максимального расхода.
Допустимое давление.
Диаметр патрубков, который в данной модели имеют идентичное сечение.
Продолжительность временного интервала между поверками.
Вес прибора до заполнения.

Счетчик контроля за потребленным ресурсом пропускает через себя газ, входное отверстие обеспечивает прохождение ресурса из среды через клапан. Прибор выполнен в двух вариациях: учитывая место входа газа, выделяют правый и левый тип устройств. Узнать направление рабочей среды можно по специальным стрелкам и после детального изучения технического паспорта. Голубое топливо может проходить слева справа налево или направо.

Газовый бытовой расходомер Омега G4 Газдевайс

Газовый бытовой расходомер Омега G4 Газдевайс обладает рядом неоспоримых преимуществ:

Стабильная работа. При соблюдении правил эксплуатации, счетчик сохраняет свою работоспособность и точность учета. Использование прибора позволяет оплачивать реально потребленное топливо.
Качество работы. Расходомер газа сохраняет способность корректно работать даже при нестабильности подачи ресурса и перепадах давления.
Долговечность работы. Все детали конструкции выполнены из высококачественного материала.
Надежность и безопасность. Благодаря установке блокировки обратного хода, использование счетчиков минимизирует риск развития нештатных ситуаций.
Компактность. Расходомер обладает небольшими размерами и весом, что позволяет без проблем устанавливать его в удобном месте.
Продолжительный временной промежуток между поверками – десять лет.

Счетчики газа Омега рекомендованы для уличного размещения.

Они оборудованы специальными приспособлениями, которые позволяют корректно работать даже в условиях очень низких температур (от сорока градусов).

Поверка

Газомеры НПМ G4 имеют десятилетний межповерочный срок. Время считается с даты выпуска прибора на производстве, не с момента установки. Спустя поверочные сроки, расходомер нужно сдать на контроль. Специальные газовые службы произведут необходимые манипуляции с прибором, после этого счетчик может работать еще весь заявленный срок до следующей поверки. Некоторые пользователи стараются избежать процедуры, приобретая новый прибор учета.

Видео

В видео обзоре представлен счетчик газа NPM G4, показаны его устройство, комплектация. Автор знакомит с документацией к прибору, техническими характеристиками и особенностями газосчетчика.

Информация о сертификате

Федеральное агентство по техническому регулированию и метрологии отметило высокое качество газового расходомера документами соответствия: сертификаты, паспорт подтверждают соответствие стандартам ГОСТ. Документы выданы на основании проведенных испытаний.

Приобретая учетную продукцию компании Газдевайс, вы получаете точность, качество, соответствие количества оплаченного газа потребленному.

Сертификат

2018-11-07Содержание:

Еще один вид счетчика для фиксирования используемого топлива производится в Польше компанией «APATOR Metrix». Metrix G4 – это домашний мембранный аппарат, диафрагменного типа. Какие же его основные отличительные качества? Чем он отличается от предыдущих моделей?

Счетный механизм сделан по новой технологии, которая позволяет защитить счетчик от разных повреждений извне.
Корпус из стали очень высокого качества, она может выдерживать нагрев до +650 градусов!
Точность механизма, сравниваемая с электронными аналогами.

Также к этому аппарату можно подключить датчик импульса. Примерная стоимость до 36 долларов. Как для иностранного производителя это вполне нормальная цена!

Фото газового счетчика Metrix G4

Технические характеристики сравнимы с предыдущими видами счетчика G4. Все характеристики, что не сходятся с моделью NPM даны ниже.

Типоразмер счетчика	Metrix G4
Температура окружающей среды, °С	-40…+55
Межосевое расстояние, мм	110
Присоединительные размеры, дюйм	¾, 1 ¼
Вес, кг	1,9
Габариты, мм	195х212х155
Межпроверочный интервал (лет)	8
Гарантия (лет)	5

Счетчик газа СГК G4

Известная разновидность счетчика газа СГК G4 производится в России. Все необходимые детали для сборки поставляются из Южной Кореи, Франции или России. Работает такой счетчик без перебоев, исправно на протяжении многих лет. Стоимость может быть от 15 до 50 долларов.

Достоинства:

компактные размеры;
приемлемая цена:
простота.

Минусы:

резьба на штуцерах нестандартная, поэтому с заменой могут возникнуть проблемы;
это шумный аппарат;
между проверками обычно проходит до 5 лет;

Фото счетчика газа СГК G4

Технические характеристики схожи с другими счетчиками подобного типа. Но есть и отличия, если сравнивать с моделью NPM, они и представлены ниже.

Типоразмер счетчика	СГК G4
Относительная влажность окружающего воздуха, %	30-80
Тип резьбы на штуцерах	М30х2
Вес, кг	2,5
Межосевое расстояние, мм	110
Размеры, мм	236х198х164
Погрешность, %	3
Межпровероный период (лет)	3-5

Газовый счетчик Gallus 2000 G4

Gallus 2000 G4 – это газовый счетчик высокого качества. Выпускается корпорацией Itron, заводы которой есть во многих странах мира. Такие аппараты делаются из очень хорошей стали с защитным покрытием, чтобы защитить прибор от негативного внешнего воздействия. Используются эти аппараты, как на производствах, так и в многоквартирных домах, в частном секторе. Средняя цена не превышает 35 долларов.

При необходимости к счетчику могут также комплектоваться:

низкочастотный датчик импульсов;
монтажный комплект.

Фото газового счетчика Gallus 2000 G4

Основные технические характеристики счетчика газа Gallus 2000 G4 представлены ниже.

Типоразмер счетчика	Gallus 2000 G4
Межосевое расстояние, мм	110
Средняя потеря давления при макс. расходе газа, Па	60
Избыточное давление при мин. расходе газа, кПа	50
Допустимая относительная погрешность, %	± 1,5
Габариты, мм	190х175х212
Диапазон рабочей температуры, °С	-30…+60
Циклический объем, дм³	1,2
Масса, кг	2
Гарантия, лет	5
Периодичность проверки, лет	5
Срок службы, лет	16

Счетчик газа ВК G4Т

Газовые счетчики могут устанавливаться как внутри помещения, так и снаружи. Но те, что ставятся во дворе, имеют внутренний регулятор температуры, который в названии маркируется буквой «Т». Благодаря этому регулятору счетчик правильно работает вне зависимости от погоды. Счетчик газа ВК G4Т выпускается российским производителем «Эльстер Газэлектроника». Аппарат относится к мембранному типу.

К преимуществам относят то, что он не нуждается в техническом обслуживании. Работает тихо, имеет низкий порог чувствительности. В дополнение можно оснастить эту модель датчиком импульсов, электронным термометром. Цена в среднем до 46 долларов.

Фото счетчика газа ВК G4Т

Технические характеристики газового счетчика ВК G4Т:

Типоразмер счетчика	ВК G4Т
Порог чувствительности, м³/ч	0,008
Допустимая погрешность (%): qmin≤ q ≤ 0.1qmax 0.1qmax ≤ q ≤ qmax	±3,0 ±1,5
Макс. допустимое давление внутри корпуса, кПа	100
Максимальное рабочее давление, кПа	50
Температура окружающей среды, °С	-40…+55
Температура рабочей среды, °С	-25…+40
Размеры, мм	240х198х166
Масса, кг	1,8
Время между проверками (лет)	8-10
Срок службы (лет)	22-24

Благодаря счетчику газа в доме или в квартире хозяева знают, за что платят. Ранее плата за пользование газом взималась по тарифу и, разумеется, это было неудобно. Теперь, если газом практически не пользуешься, то и платишь минимум. Благодаря счетчику можно увидеть, какое количество потребляется за тот или иной промежуток времени. Так что счетчик газа G4 выгодное приобретение. Он позволяет экономить и следить за расходами.

Опубликовано статей: 3202Комментариев: 0Здравствуйте! Меня зовут Евгений. Я увлекаюсь изготовлением различных дизайнерских изделий, а также станков и инструментов, в свободное от работы время. На страницах этого сайта я буду публиковать различные статьи на тему технического творчества — изготовления различных вещей, приборов, инструментов и станков в домашних условиях своими руками.

Газовый счётчик Газдевайс NPM G4 – мембранный измерительный аппарат, предназначенный для учёта потреблённого газа с неагрессивными свойствами. Изделие может использоваться любыми индивидуальными потребителями, включая владельцев частных домов и квартир, коммунальные организации и предприятия, если часовая расходная характеристика на объектах установки не превышает 6 кубометров.

Вид счётчика – Газдевайс NPM G4

Устройство и принцип работы

Аппарат выполнен с компоновкой следующих составных элементов;

корпуса, включающего две половины, герметично соединённые механическим способом, патрубки входа и выхода;
измерительного механизма, разделённого на две части, каждая из которых снабжена мембраной;
кривошипно-шатунного узла;
золотниковой распределительной системы;
механического счётного узла с роликами;
импульсного датчика типа геркон (для отдельной модификации).

Газовый счётчик в разрезе

В результате попеременного срабатывания мембран в измерительных полукамерах, поступательное движение передаётся через шатуны на коленвал и, посредством зубчатой передачи, на счётный узел. Масштабирующий редуктор обеспечивает положение роликов на табло, соответствующее измеренному объёму использованной газовой смеси.

Модели с импульсным выходом позволяют подключать прибор к централизованной контролирующей системе. Геркон датчика периодически срабатывает от воздействия магнита, которым снабжён крайний ролик счётного узла.

Технические характеристики

Характеристики	Значение
Типоразмер	G4
Измеряемая среда
Максимальный расход, Qмакс, м³/ч	6
Номинальный расход, Qном, м³/ч	4
Минимальный расход, Qмин, м³/ч	0,04
Пределы допустимой относительной погрешности при выпуске из производства, %, в диапазонах:
Дополнительная погрешность, вызванная отклонением температуры измеряемого газа от нормальной, на каждый градус, %	±0,45
Максимальное избыточное давление измеряемого газа, кПа	50
Потеря давления, Па, при Qмакс, не более	200
Циклический объем, дм³	1,2
Емкость отсчетного устройства, м³	99999,999
Цена деления отсчетного устройства, м³	0,0002
Габаритные размеры, не более, мм	188 х 163 х 218
Масса, не более, кг	1,8
Диапазон температуры рабочей и окружающей среды, °С	-40… +60
Параметры геркона:
Межцентровое расстояние между штуцерами, мм	110±5
Параметры резьбы входного и выходного штуцеров, дюйм (мм)	1 1/4; 1; 3/4; 1/2 (М30х2)
Нормативный срок службы, лет	20
Межповерочный интервал, лет	10
Цена, рос. руб.	от 2064

Размеры счётчика – Газдевайс NPM G4

Документация прибора

Паспорт: Смотреть

Свидетельство СИ: Смотреть

Описание типа: Смотреть

Сертификат соответствия: Смотреть

Гарантия на прибор

В случае выхода из строя аппарата по причине ненадлежащего качества изготовления, производителем предоставляется возможность бесплатного ремонта или замены продукции, если после установки счётчика прошло менее 2-х лет, а от первоначальной поверки на заводе – не более 3-х лет.

Гарантийные обязательства производителя распространяются на изделия, в отношении которых потребителем и дилером соблюдались паспортные условия перевозки, хранения, монтажа и эксплуатации. Обязательное условие гарантии – предоставление оригинального паспорта, содержащего отметки о заводской поверке и установке.

При этом производителем гарантируется соответствие прибора заявленным требованиям и государственным стандартам.

Преимущества прибора

Аппарат характеризуется следующими положительными отличиями:

недорогой ценой;
простотой конструкции, обеспечивающей долговечность и исключающей несанкционированное воздействие;
доступностью функции дистанционной передачи сведений;
современным привлекательным дизайном;
низкой погрешностью измерений;
выбором исполнений, различающихся, в зависимости от условий установки;
простотой снятия показаний;
качественными комплектующими и обработкой корпуса, исключающей коррозионный износ.

Разновидности счётчика

Прибор выпускается в следующих модификациях:

с право- и левосторонним подводом газа;
с наличием или отсутствием импульсного выхода;
с 5-ю вариантами диаметров штуцеров входа и выхода (возможные размеры указаны в технических характеристиках).

Импульсный выход

Модификации, снабжённые импульсным выходом, обозначаются дополнительной буквой “Т” в маркировке. Такие аппараты, параллельно с отображением показаний на механическом табло, передают информацию на централизованную контролирующую систему периодическими импульсами, частота которых зависит от интенсивности потребления.

Вес одного импульса – 0,01 кубометра учтённой газовой смеси.

Снятие показаний

Учтённый объём отображается барабанным табло, на котором:

5 левых роликов указывают целое значение кубов(синяя рамка);
три правых после запятой, отличающиеся цветовым оформлением – дробную часть, не используемую при снятии показаний(красная рамка).

Снятие показаний со счётчика – Газдевайс NPM G4

Учётные данные снимаются следующим образом:

Записывают количество кубов на циферблате, опустив начальные нули.
От снятого значения вычитают данные по прошлому замеру.
Итог перемножают на размер тарифного плана.

Можно ли сэкономить

Сам факт установки счётчика значительно снижает сумму платежа по причине возможности снижения расхода топлива и меньшим расценкам – расчёт по нормативам обойдётся потребителю существенно дороже.

Снижая расход за счёт установки экономных потребляющих приборов и разумного использования газа, потребитель получает возможность дополнительного снижения затрат на оплату газа.

Механизм устройства предусматривает стопор, не допускающий обратного хода роликов. В конструкции использованы немагнитные материалы и сплавы, поэтому применение магнита не окажет желаемого эффекта, но в случае выявления приведёт к назначению серьёзных штрафных санкций по отношению к нарушителю.

Установка счётчика

Установка аппарата производится компанией, получившей лицензию и разрешение надзорных органов на выполнение опасных видов работ. Привлекается данная организация поставщиком газового топлива. Расценки на установку колеблются в пределах 6 – 8 тысяч рублей.

Монтаж производится согласно указаниям изготовителя в паспортной документации, на основе разработанного проекта.

Размеры и стандарты установки счётчиков от плиты

Когда установка выполнена, лицо, представляющее газопоставляющую компанию, накладывает защитные пломбы на аппарат, включая места подсоединения. Пуск в работу подтверждается записью в соответствующей графе паспорта счётчика.

Современные устройства для контроля расхода газа в большой степени усовершенствованы. Диафрагменный газовый счётчик ВК G4 применяется в различных хозяйствах. Высокую точность замеров ему помогают достигать высокочувствительные перегородки, находящиеся внутри прибора со специальным кривошипно-шатунным механизмом. Совместно работая с остальными частями общего механизма. Аппарат получил широкое применение в местах, где есть различное газовое оборудование.

Технические характеристики прибора

Срок службы прибора

Изготовитель установил срок, в течение которого счётчик работает без сбоёв, 24 года с момента выпуска.

Межповерочный интервал

Стоит отметить, что поверка всех газовых счётчиков BK-G составляет 10 лет. По прохождению этого периода прибор должен быть проверен по специальному ГОСТу 8.324.

Стоимость счётчика

Стоимость на аппарат BK G4 отличается, так как он представлен в нескольких вариантах. Средняя цена простой единицы, которая не содержит термического компенсатора и механической счётной составляющей примерно 2500 рублей. Цена устройства с термическим компенсатором 4 тыс. рублей. Если у него установлен электронный индекс, то цена вырастает до 15 тыс. рублей.

Как снять показания

У всех счётчиков газа имеется специальная лицевая сторона, на которой и расположены основные показания устройства. Этот участок может быть разного типа, но методика снятия с них показаний едина. При помощи вращающегося механизма прибор выводит на специальные ролики цифры, которые пририсованы на них. Располагаются цифры на нескольких блоках:

Зеленый прямоугольник: располагает данными, по которым ведётся учёт, эти цифры необходимо записывать в квитанции;
Красный прямоугольник: не относится к снятию показаний, так как нужны только для учёты доль куба и для того чтобы показывать исправность работы самого квантометра.

Разновидности

Газовые устройства BK G4 имеют несколько типов исполнения. Отличаются они направлением газового потока. Одни его направляют слева направо, а другие с право налево. Это очень важный параметр, так как от него зависит, как будет установлен счётчик. Рассмотрим несколько модификаций устройства BK G4.

BK G4T

Отличается эта модель от простого BK G4 наличием температурного компенсатора. За счёт этого, он уверенно может привести показание объёма к +20°C при температурных диапазонах от -20°C до +50°C. Термический компенсатор – это специальная биметаллическая пластина, которая воздействует на окружающую температуру, тем самым не давая ей влиять на ведения учёта.

BK G4T с термический компенсатор

BK G4ETe

Это аппараты, в которых присутствуют электронные индексы. Аппарат имеет на борту специальный матричный дисплей, электроблок коррекции температур, встроенную батарею и GPRS-modem. Им корректируется объём газа, проходящего через аппарат.

Габаритные и присоединительные размеры счетчика BK G4ETe

Установка счётчика

Установка таких приборов, как газовый счётчик дело опасное, и если у вас нет специального образования, то лучше было бы вызвать специалиста по монтажу прибора. Установка состоит из нескольких последовательных действий.

Рекомендуем: Счётчик газа Вектор G6 — описание и преимущества

Во-первых, стоит обратиться в организацию, которая обеспечивает газом. Находим их номер телефона и связываемся со специалистом по этому вопросу. Далее выясняем куда пойти и какое заявление написать. По телефону, во время разговора, можно выяснить в какой день и время.

Во-вторых, идём в учреждение и при себе нужно иметь:

Паспорт гражданина РФ.
Квитанции об оплате газа за предыдущий месяц.
Документ о том, что это ваше жилое помещение.

Если вы не единственный человек, кто владеет этой площадью, то любой из вас может подать обращение. После регистрации заявления эксперт вам говорит, в какое время к вам прибудет монтажная бригада для предварительных действий.

Габаритные размеры и расстояния размещения счётчика от плиты

В-третьих, нужно очень хорошо подумать, куда лучше всего установить счётчик.

Помните, что располагать счётчик надо не меньше 10 см от плиты если он расположен сбоку. По высоте также всё строго, минимум 40 см от плиты.

Другие требования к установке отсутствуют, ориентир берём в виде удобства использования. Если с этой задачей Вам справиться не получится – попросите это сделать экспертов по приезду.

В-четвёртых, в назначенное время оплачиваем стоимость проведения работ по установке. Договариваемся, когда примете мастера. Принимаем мастера и ждём, пока проводятся работы.

По завершению работ проводим чек-лист:

Устройство с пломбой.
Место отвечает комплексу требований по установке.
Устройство сертифицировано.

Технический паспорт счётчика BK G1.6-BK G4

Измеритель объёма потребляемого газа NPM G4 от компании Газдевайс предназначен для учёта проходящей газовой смеси в системах бытового газообеспечения. Он способен успешно выполнять свои функции при подключённых двух газовых приборов. Например, плиты и газовой колонки или плиты и газонагревательного котла.

Устройство счётчика

Он состоит из корпуса, который собран из двух металлических прямоугольных камер. Они герметично скреплены и благодаря этому исключена любая протечка газа. В корпусе располагаются следующие элементы конструкции:

механизм понижающего редуктора;
проходная камера;
две диафрагмы;
система передаточных рычагов;
элементы блокировки обратного хода;
терморегулятор;
барабанный восьми разрядный измеритель.

Счётчик в разрезе

Измерение потребляемого объёма основано на изменении места положения мембран, расположенных в проходной камере. Поступающий поток газа оказывает давление на мембраны, которые приводят в движение редуктор и через систему рычагов передают вращательное движения барабанному индикатору.
