Счётчик BK G10 и BK G10T – устройство мембранного (диафрагменного) типа, предназначенное для определения количества потреблённых кубов неагрессивных и неоднородных по структуре газовых смесей – природного, пропана, инертных, паров сжиженных и пр. Аппарат может применяться в коммунальной и промышленной сфере, на других объектах, если показатели расхода топлива не превышают 10 кубов в час.
Вид счётчика – BK G10
Устройство и принцип работы
В конструкции аппарата использован традиционный принцип работы, позволяющий учитывать прошедший через газомер объём за счёт определения количества заполнений мерных объёмов. Движение на измерительный механизм передаётся от диафрагм, через систему кривошипов и муфту, на ролик наименьшего разряда.
Конструкция счётчика BK G10
В корпусе, выполненном из двух половин (верхней и нижней), герметично соединённых между собой механическим способом размещаются следующие узлы:
- измерительный двухкамерный модуль с мембранами и распределительной системой с шиберными золотниками;
- кривошипный механизм;
- счётное роликовое устройство, отображающее показатели расхода;
- корректор механического принципа действия, учитывающий влияние температуры газа на учётные данные – для модели, обозначенной дополнительно буквой Т в маркировке.
Также изделие снабжено импульсным выходом для подключения дополнительного модуля, позволяющего передавать данные удалённо на централизованную систему контроля.
Технические характеристики
| Наименование параметров | Величина |
|---|---|
| Циклический объем, дм³ | 6 |
| Давление газа рабочее, кПа | 100 |
| Максимально допустимое давление внутри корпуса, кПа | 200 |
| Потеря давления, Па | не более 300 |
| Расход, м³/ч: | |
| Порог чувствительности, м³/ч | 0,01 |
| Емкость счетного механизма, м³ | 9999999 |
| Цена деления младшего разряда, л | 2,0 |
| Параметры датчика импульсов: | |
| Температура рабочей среды, °С | -25… +40 |
| Температура окружающей среды, °С | -40… +55 |
| Нормативный срок службы, лет | 24 |
| Межповерочный интервал, лет | 10 |
| Цена, рос. руб. | от 19800 |
Графики потери давленияГабаритный и присоединительные размеры BK G10Габаритный и присоединительные размеры BK G10T
Документация прибора
Паспорт BK G10 и BK G10Т: Смотреть
Описание: Смотреть
Сертификат: Смотреть
Разрешение: Смотреть
Свидетельство СИ: Смотреть
Установка (пояснения изготовителя): Смотреть
Комплектация счётчика при покупке
Комплектация счётчика BK G10 при покупке
Гарантия на прибор
Изготовитель гарантирует, что в течение 2-х лет счётчик отработает без сбоев, в противном случае изделие принимается на бесплатный ремонт в специализированные сервисные центры компании. Гарантия назначается в пределах 27 месяцев от даты поверки на заводе, если продукция какое-то время хранилась на складе, до начала эксплуатации.
Обязательное условие принятия изделия на гарантийный ремонт – сохранность заводских пломб и отсутствие следов, свидетельствующих о нарушении паспортных требований в отношении хранения, перевозки, установки и эксплуатации газомера.
Преимущества прибора
Модель отличается присутствием следующих преимуществ:
- простоты устройства, надёжности и долговечности в эксплуатации;
- высокой чувствительности при слабом напоре газа;
- продолжительного межповерочного интервала;
- низкой погрешности учёта данных;
- современного дизайна с надёжной защитой стального корпуса от коррозионного износа;
- надёжной защиты от постороннего вмешательства – фиксатора, предотвращающего обратный ход механизма, и импульсного выхода, позволяющего подключить датчик с модемом, для удалённого контроля показателей;
- биметаллического термокорректора, учитывающего отклонения температуры газа от отметки 20 градусов для точности показаний расхода (для отдельного исполнения).
Разновидности счётчика
Изделие представлено следующими исполнениями:
- с правым и левым расположением впускного штуцера;
- с одним или двумя патрубками – отдельно производятся модели с совмещённым штуцером для входа и выхода;
- корректирующие показатели расхода по механическому принципу – BK G10T.
Снятие показаний
Показания снимаются в следующем порядке:
- Считывается значение целого числа (на фото – синяя рамка), не учитывая дробную часть.
- От полученного значения отнимается результат прошлого замера, с последующим умножением на тариф.
Снятие показаний со счётчика BK G10 и BK G10T
Можно ли сэкономить
Потребитель сэкономит расходные показатели газа при использовании данной модели газомера при соблюдении следующих требований:
- монтаже и обеспечении условий эксплуатации, соответствующих паспортным;
- приобретении исполнения, подходящего по техническим характеристикам к предполагаемым условиям работы;
- исключении утечек газа в местах подсоединения;
- бережном отношении к энергоресурсом и использовании современных приборов, потребляющих газовое топливо.
Оплата по фактически потреблённому объёму газа значительно дешевле, нежели по установленным нормативам.
Установка счётчика
Для монтажа устройства привлекаются лицензированные организации компанией, поставляющей газ потребителю.
Сумма расходов на установку газомера колеблется в пределах от 4 до 6 тысяч рублей (исключая сварочные работы и цену счётчика), в зависимости от особенностей расценок к отдельно взятым регионам.
На установку газомера предварительно составляется проект, учитывающий особенности расположения газовых приборов для конкретного объекта и требования руководства по эксплуатации и паспорта счётчика, разработанные изготовителем.
Размеры и стандарты установки счётчиков от плиты
По итогам монтажа и подключения в соответствующей графе паспорта производится отметка с точным указанием даты ввода в эксплуатацию, росписью ответственного лица, заверенной печатью организации.
В наличии есть как в правом так и в левом исполнении. При заказе сообщите менеджеру какая именно модель вам необходима.
Модель прибора была запущена в производство в 2018 году, благодаря современным немецким технологиям отличается своей надежностью. Область применения прибора самая различная: частный сектор, квартиры, промышленные предприятия и учреждения социальной сферы. Он состоит из корпуса, счетного приспособления, измерительного механизма и предназначен для учета не агрессивных газов:
- пропана;
- бутана;
- природного;
- инертного.
Достоинства счетчика BK G10T
Благодаря простоте использованной схемы устройства прибора, он отличается надежной работой. В ее состав входит специальный распределитель, обеспечивающий точность показаний и препятствующий попаданию мелких частиц внутрь счетчика. К основным характеристикам относят:
- исключение возможности обратного хода механизма;
- долгий срок службы деталей;
- устойчивость подвижной диафрагмы к износу;
- высокую чувствительность прибора;
- бесшумность.
В наличии счетчики BK G10T, имеющие межцентровое расстояние 280 мм. Есть возможность приобрести приборы, в комплект которых входят различные виды штуцеров. Их эксплуатация не требует дополнительного технического обслуживания, отличается длительным сроком. Производителем предусмотрена возможность передачи информации на расстоянии с помощью импульсного низкочастотного датчика.
Документация
Паспорт (Техническая документация)Разрешение на применениеСвидетельство об утверждении типа средств измеренийРуководство по монтажу
Технические характеристики ВК G10T (bk g10t)
| Максимальный расход Qмакс, м3/ч | 16 |
| Минимальный расход Qмин, м3/ч | 0.1 |
| Максимальное рабочее давление, кПа | 100 |
| Температура эксплуатации,оС | -30…+60 |
| Масса, кг | 4.5 |
| Габаритные размеры, мм | 334х215х323 |
| Размер резьбы штуцеров, дюйм | G1 34 |
| Межосевое расстояние, мм | 250 |
| Межпроверочный интервал | 10 лет |
| Год выпуска | 2019 |
Назначение: счётчики предназначены для коммерческого учёта количества потребляемого газа коммунальными службами.
Измеряемая среда: природный газ, пропан, бутан, инертные газы и другие неагрессивные, неоднородные по химическому составу газы. Область применения: в коммунальном, бытовом хозяйстве и на предприятиях различных отраслей промышленности и в других сферах деятельности человека, требующих учёта потребляемого газа.
Принцип работы: Счётчики газа BK (ВК) G10Т, G16T, G25T состоят из герметичного корпуса, с встроенным измерительным механизмом и отсчётчного устройства.
Принцип работы диафрагменного счётчика газа основан на отборе энергии поступающего газа. При перемещении диафрагм происходит поочерёдное вытеснение газа из рабочих камер. Кривошипно-шатунный механизм преобразует поступательное движение диафрагм во вращательное, которое через муфту передаётся отсчётному устройству.
Для корректировки влияния температуры газа на показания отсчётного устройства в конструкцию счётчиков введено устройство с биметаллической температурной компенсацией. Биметаллическая компенсация при температурах газа отличных от нормальной температуры по ГОСТ 2939-63, изменяет объём измерительных камер и тем самым, осуществляет приведение объёма потребляемого газа к стандартным условиям.
Отличительные особенности: Счётчики газа BK (ВК) G10Т, G16T, G25T построены по классической, хорошо зарекомендовавшей себя, надёжной схеме. Отличительной особенностью счётчиков является наличие в конструкции специального золотникового распределителя шиберного типа. Небольшие по размерам золотники, тонкие перегородки распределителя газа позволяют получить высокую точность измерения и обеспечивают низкую чувствительность счётчика к загрязнениям измеряемой среды. В счётчике установлены подвижные диафрагмы, изготовленные из высококачественного синтетического материала, позволяющего сохранять диафрагмам форму и целостность. Счётчики оснащены устройством, препятствующем обратному ходу счётного механизма.
В конструкции счётчиков газа применены самые современные и высококачественные материалы и покрытия, позволяющие обеспечить весьма малую потерю давления, низкий уровень шума при работе, минимальный износ подвижных деталей, высокую коррозионную стойкость металлических деталей.
Именно наличие оригинальная конструкция золотников и распределителя шиберного типа, высококачественные диафрагмы, сохраняющие свою форму в течение всего периода эксплуатации, детали и узлы газового счетчика, изготовленные с высокой степенью точности, позволяют обеспечить стабильную работу самого прибора, низкую потерю давления и его высокую чувствительность.
Счётчик не требует технического обслуживания, надёжен и предназначен для длительного срока эксплуатации.
Для дистанционной передачи информации к газовому счётчику может быть присоединён низкочастотный датчик импульсов (геркон) типа IN-Z61, срабатывающий от магнитной вставки, встроенной в младший разряд счётного механизма.
По желанию комплектуются штуцерами Ду 32, 40.
Выпускается в двух исполнениях с межосевым растоянием 280 мм. и 250 мм.
Технические характеристики газовых счетчиков BK (ВК) G10Т, G16T, G25T:
|
Параметры |
G10T |
G16T |
G25T |
|
Номинальный расход Qном. |
10 |
16 |
25 |
|
Максимальны расход Qмакс. |
16 |
25 |
40 |
|
Минимальный расход Qмин. |
0.01 |
0.01 |
0.01 |
|
Относительная погрешность при расходе. |
|||
|
От Qмин. до 0,1 Qном. % |
+/-3 |
+/-3 |
+/-3 |
|
Свыше 0,1 Qном. до Qмакс. % |
+/- 1,5 |
+/-1,5 |
+/-1,5 |
|
Максимальное рабочее давление кПа |
50 |
50 |
50 |
|
Температура окружающей среды С |
-30…+60 |
-30..+60 |
-30..+60 |
|
Масса |
5,8 |
6.3 |
6.8 |
|
Межповерочный интервал, лет. |
10 |
10 |
10 |
|
Межосевое растояние, мм. |
250/280 |
280 |
280 |
|
Габаритные размеры |
405*234*330 |
||
|
Ду, мм |
32/40 |
40 |
50 |
СертификатРазрешениеПриложение к РазрешениюСертификат соответствияПаспорт
Оптовые и розничные цены на коммунальные счетчики газа BK (ВК) G10Т, G16T, G25T:
|
Наименование изделия |
Производитель |
Меж.расст. |
Ном.расх., м3/ч |
|
|
BK G10Т (мех) Ду32 |
Германия |
250 |
10 |
-30…+60 |
|
BK G16Т (мех) Ду32 Ду40 |
Германия |
280 |
16 |
-30…+60 |
|
BK G25Т (мех) Ду50 |
Германия |
335 |
25 |
-30…+60 |
Диафрагменные счётчики газа BK G10 T производства немецкой компании Elster являются примером качества газоизмерительных приборов. Устройства обладают высокими показателями работы в различных сферах применения. В отличие от модели BK G10 аппарат оснащён устройством температурной коррекции газа.
Устройство счётчика
В герметичном корпусе прибора находится измерительный механизм, включающий в себя температурный корректор механического типа и устройство отсчёта. В основе работы диафрагменного счётчика газа лежит принцип отбора энергии поступающего в корпус газа. Топливо приводит в поступательное движение диафрагмы устройства. С помощью кривошипно-шатунного механизма движение преобразуется во вращательное. Далее, через муфту, приходят в движение цифровые колёса.
Прибор оснащён механическим компенсатором температурной корректировки газовоздушной среды. Это дополнение минимизирует погрешности по отношению к стандартным условиям + 20°С, что влияет на точность измерений.
Среди важных качеств модели BK G10T можно выделить следующие:
- Конструкция компактна и имеет современный дизайн.
- Возможность дистанционной передачи показаний при дополнительном монтаже датчика импульсов IN-Z
- Защита от отмотки показаний.
- Тихий ход работы механизма.
- Левый и правый вариант конструктивного исполнения.
- Антикоррозионная стойкость.
Технические характеристики
Технические характеристики счётчика BK G10TГрафик потери давления BK G4T, BK G6T и BK G10T
Срок службы прибора
По заявлениям производителя, диафрагменный газовый счётчик марки Elster G10 T будет исправно работать в течении минимум 24 лет. На срок службы прибора может оказывать влияние качество монтажа и условия эксплуатации.
Межповерочный интервал
Межповерочный интервал устройства составляет 10 лет или после каждого ремонта. По истечении данного срока, счётчик подлежит поверке согласно ГОСТ 8.324.
Рекомендуем: Газовый счётчик СГБЭТ G4 — характеристики и обзор
Стоимость счётчика
Цена на мембранный газовый счётчик BK G10T на российском рынке начинается от 21000 руб. В зависимости от комплектации и количества приобретённого товара, стоимость расходомера может меняться.
Как снять показания
Показания потреблённого газа передаются домовладельцем в газовую службу один раз в месяц, даже при условии, что расход газа не осуществлялся. При этом во внимание принимаются только цифры на табло устройства, расположенные до запятой(белый прямоугольник), цифры расположенные после запятой нужны для показа исправности прибора(красный прямоугольник).
Установка счётчика
Все работы по монтажу прибора имеют право вести только представители профильных организаций, у которых есть разрешения Ростехнадзора.
Габаритные и присоединительные размеры счетчика BK G4T, BK G6T и BK G10T
При работах данного типа необходимо соблюдать основные правила:
- Перед установкой прибора газопровод должен быть очищен от любых загрязнений.
- В случае если монтаж будет производиться под открытым небом, аппарат должен быть защищён от атмосферных осадков и попадания песка в рабочий механизм.
- Установка прибора разрешена только после проведения всех сварочных работ.
- Допускается установка только в вертикальном положении и с учётом направления подачи газа.
- Следует исключить возникновение сил, которые через газопровод могут передаваться счётчику, тем самым вызывая его порчу.
- Не подвергать поверхность устройства нагреву выше 50°C. Габаритные размеры и расстояния размещения счётчика от плиты
- Не оставлять счётчик на полу.
- Следует убедиться в устранении всех утечек до введения устройства в эксплуатацию.
- Опрессовывать систему также следует до установки газоизмерительного прибора.
- Обязательно проверить на герметичность все соединительные элементы прибора с коммуникациями.
- Входное давление газа не должно превышать 50 кПа.
- Обеспечить плавное заполнение смонтированной системы с помощью крана до устройства.
Газовый счётчик BK G10 относится к категории диафрагменных счётчиков. От других приборов такого плана он отличается повышенной пропускной способностью, что позволяет устанавливать его на различных предприятиях жилищно-коммунальной сферы.
Устройство счётчика
Это мембранный(диафрагменный) счётчик.
Как и всё остальные счётчики этого типа, прибор состоит из двух основных элементов:
- измерительный механизм,
- счётное устройство.
Всё эти компоненты помещены в прочный и долговечный газонепроницаемый корпус. Последний состоит из двух частей, который между собой соединены зажимаемым поясом и загерметизированы с помощью термостойкого материала.
Принцип работы этого типа приборов таков.Упомянутый механизм оснащён мембранами, их приводит в движение газ, который проходит через специальные камеры. Обратно-поступательное движение мембран распределительной системой преобразуется во вращательное движение механического барабана – он является частью счётного устройства. Счётчик выпускается в двух конструкционных решениях – правый или левый варианты подключения.
Технические характеристики
Срок службы
Производитель даёт гарантию на 24 месяца с момента ввода прибора в эксплуатацию, при условии, что будут соблюдаться все технические нормы по монтажу прибора и не будет выявлено механических повреждений. Однако срок службы счётчика составляет более 20-ти лет.
Межповерочный интервал
Межповерочный интервал составляет 10 лет. После окончания этого периода производится поверка – это делает соответствующая организация, руководствуясь ГОСТом 8.324.
Стоимость счётчика
Цена прибора составляет от 16 тысяч рублей.
Разновидности счётчика BK G10
Счётчик BK G10 выпускается также в модификации BK G10T с термокомпенсатором. Основные характеристики приборов не отличаются друг от друга, но модификация выпускается с температурной компенсацией, что обеспечивает большую точность учёта. Это выгодно при больших объёмах потребляемого газа.
Рекомендуем: Счётчик газа Агат G16 — преимущества и описание
Как снять показания
Этот газовый счётчик обладает важной особенностью – в нём предусмотрена дистанционная передача информации, но это другая модификация счётчика. Это осуществляется либо с помощью датчика импульсов, который подключается к прибору(TS220), либо системного решения (AMR – автоматическое считывание данных).
- Белый прямоугольник: цифры по которым ведётся учёт, их и необходимо записывать в квитанции;
- Красный прямоугольник: как нужны только для учёты доль куба и для того чтобы показывать исправность работы самого квантометра.
Для определения израсходованных кубов за месяц, необходимо(« — » — это минус): всего кубов = числа на табло — числа на табло месяц назад.
Сумму, которую придется заплатить: сумма оплаты = всего кубов * на расценку газа за куб.
Можно ли сэкономить
Многих владельцев интересует, как скрутить этот счётчик. Хотя это устройство относится к приборам мембранного типа, для которых используется остановка магнитом, с этой моделью способ не срабатывает. Остаётся только один вариант – экономный расход газа.
Установка счётчика
Установка счётчика производится исключительно организациями, получившими соответствующую лицензию Ростехнадзора. Самостоятельно владелец проводить такие работы не может.
Габаритные и присоединительные размеры BK G6, BK G10, BK G16 и BK G25
Перед началом монтажа газопровод очищают от загрязнений. Если счётчик планируют установить на открытом воздухе, предусматривают монтаж защитной конструкции. Хотя прибор заключён в прочный корпус, он нуждается в защите от прямых солнечных лучей, от осадков и песка. Счётчик нельзя устанавливать над открытым пламенем. Запрещено монтировать его так, чтобы дно соприкасалось с полом. Дополнительная установка фильтров не нужна.

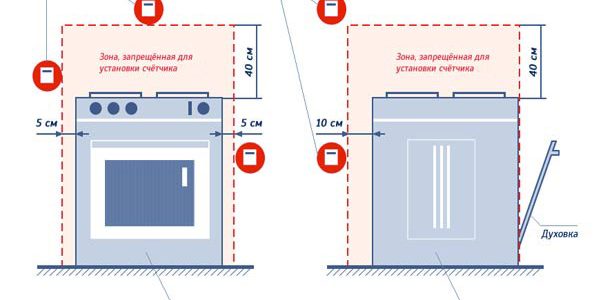

Габаритные размеры и расстояния размещения счётчика от плиты
Устанавливают прибор только после окончания сварочных работ. Конкретный вариант монтажа зависит от типа счётчика (правый или левый). В любом случае направление газового потока указывают на корпусе с помощью стрелки.
