Счетчик Энергомера се 101

Электросчётчик Энергомера СЕ101 – однофазная модель прибора,  для считывания объёма потраченной электроэнергии при подключении в 2-х проводную сеть переменного тока.

Устройство оборудовано 6-ти или 7-ми разрядным счётным устройством механического типа и учитывает показатели по одной расценке. Аппарат оборудован телеметрическим выходом и световым индикатором, сигнализирующим о режиме эксплуатации прибора.

Технические характеристики

Технические характеристики счётчика СЕ101

Срок службы прибора

Продолжительность нормативной эксплуатации изделия – не менее 30-ти лет, количество часов до поломки – 160000. Гарантия производителя распространяется на начальные 5 лет, включая период хранения продукции на складе торгового распространителя.

Межповерочный интервал

Промежуток времени от одной до другой поверки – не менее 16-ти лет. После приобретения товара потребитель должен проверить наличие сведений о поверке изготовителем, занесённых в соответствующий раздел паспорта, все последующие работы фиксируются аналогично.

Стоимость счётчика

Цена на данную модель – от 600 рублей и выше, в зависимости от исполнения и комплектации.

Преимущества прибора

Для этого электросчётчика характерны следующие плюсы:

• невысокий собственный расход энергии;
• простота и надёжность конструкции; Размеры счётчика СЕ101
• приспособленность к работе в условиях широкого диапазона температур и защищённость от других воздействий, включая умышленное, с целью хищения электроэнергии;
• укомплектованность токовым шунтом, позволяющим подключать устройство непосредственно, без использования дополнительных приборов и усложнения схемы;
• наличием оптовыхода;
• индикацией о режиме работы и ошибках.

Защищённость корпуса позволяет устанавливать аппарат внутри помещений или снаружи, в закрытом шкафу.

Как снять показания

Для снятия показаний достаточно выписать сведения расположенные до запятой(жёлтый прямоугольник), отображаемые в начале и конце месяца, вычесть из большего значения меньшее и умножить полученное число на расценку по тарифу.

Разновидности данного счётчика

Изделие выпускается в 13-ти модификациях, несколько различающихся корпусом, техническими характеристиками и комплектацией.

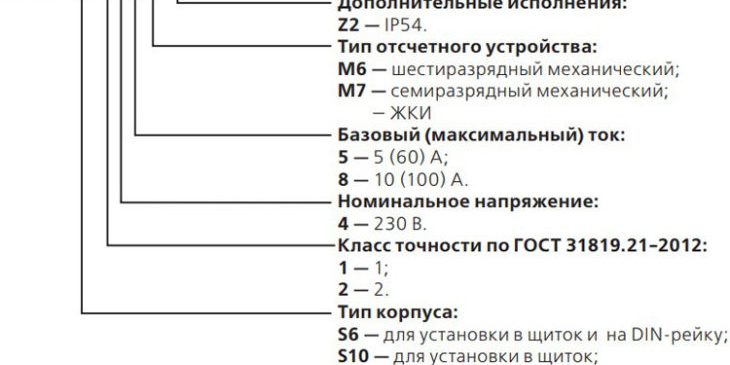

Расшифровка маркировки счётчиков СЕ101

S6 145 M6 (M7)

Первые два символа указывают на разновидность корпуса, предусматривающего установку винтами в щитке, цифра 5 – значение рабочего и предельного токов соответственно 5 и 60 А, М6 или М7 – разрядность счётного механизма.

S6 148 M6 (M7)

От предыдущего исполнения отличают только токовые параметры – 10 и 100 А.

S10 145 M6 (M7), S10 148 M6 (M7)

Аналоги первых двух моделей, но другое исполнение корпуса с подобным способом монтажа.

RS 145 M6 (M7), RS 145 M6 (M7)

От предыдущих модификаций отличает исполнение корпуса, позволяющего монтировать аппарат на ДИН-рейку.

6 модификаций, в маркировках которых отсутствует обозначение М6 (М7)

Отличаются наличием жидкокристаллического дисплея, обладают повышенной защитой от воздействия магнитом.

S10 145 M6 (M7) Z2

Полный аналог соответствующей модели. Последние два символа в маркировке указывают на повышенную степень защиты исполнения IP54.

Разновидности и их характеристики

Установка счётчика

В зависимости от модификации, монтаж аппарата осуществляется на ДИН-рейку или винтами. Подключение должен проводить электромонтёр, имеющий группу электробезопасности с допуском к электроустановкам до 1000В. Подсоединение осуществляется непосредственно в сеть по простой схеме:

Схема подключения счётчика СЕ101

Защищённость исполнения позволяет устанавливать устройство внутри или снаружи помещений, при условии установки в шкаф, предохраняющий от механического воздействия.

Приобретение этой надёжной и недорогой модели – оптимальный вариант электросчётчика в условиях частного дома, квартиры, предприятия или организации.

Технический паспорт счётчика СЕ101

Рекомендуем:  Счетчик Меркурий 230 — модификации и их особенности

Электросчетчик энергомера се 101 представляет собой однофазный прибор, который ведет учёт электроэнергии в сетях переменного тока (двухпроводных). Монтаж прибора производится непосредственно в щиток на дин-рейку по типу ТН. Для измерения тока применяется шунт.

Счетчик Энергомера СЕ 101

Существует два варианта конструктивного исполнения счетчика энергомера се101:

1. S6 – монтируется непосредственно на щиток;
2. R5 – устанавливается на рейку типа ТН.

По типу счётного механизма подразделяются также на два вида:

1. М-6 – шестиразрядный, механический;
2. М-7 – семиразрядный, механический.

Прибор учета внесен в государственный перечень измерительных средств, с возможностью установки и последующей эксплуатацией на территории РФ и стран СНГ.

Особенности установки счётчика

Счетчик энергомера се 101 необходимо устанавливать внутри помещения, где созданы следующие условия:

• Влажность воздуха относительная – 35-97%;
• Атмосферное давление – 535 – 790 мм рт. ст.;
• Частота сети – 50 Гц;
• Коэффициент несинусоидальности сети – не больше 12%.

Основные технические особенности счётчика

• Низкое потребление электроэнергии на собственные нужды;
• Присутствие в комплектации телеметрического оптического входа;
• При работе горит световой индикатор;
• Счетчик се101 оснащенный ЖК дисплеем, не реагирует на магнит, используемый при попытке его остановить;
• Усиленная защищенность прибора от недоучета или явного воровства электроэнергии;
• Использование шунта для получения точного значения затрачиваемого эл.тока;
• В счётчике присутствует сумматор, который в свою очередь может быть построен на электронных схемах, либо быть механическим;
• Защищенность от агрессивных условий среды, а также от механических повреждений и влияния электромагнитных волн.

Рекомендуем:  Сколько электричества потребляет лампочка?

Межповерочный интервал и срок эксплуатации

• Усредненной значение работы прибора на отказ – 160 тыс. часов;
• Временной период между поверками – 16 лет;
• Период предоставленной гарантии на изделие заводом-производителем – 5 лет;
• Время оптимальной работы (усредненное) — 30 лет.

Технические данные

Характеристики	Значения
Класс точности устройства учёта	1
Кол-во единиц тарифных зон	1
Частота измеряемой сети (Гц)	50±2,5
Рабочее значение разности потенциалов сети	230
Рабочий (допустимый) ток	5 (60); 10 (100)
Пусковой ток (А)	0,01 с IБ = 5А 0,02 с IБ = 10А
Мощность, расходуемая в параллельной сети (Вт)	9 (0,8)
Суммарная затрачиваемая мощность в последовательной цепи, (ВА)	0,1
Значение передаточного количества телеметрических импульсов, имп./кВтч
Температуры, при которых прибор оптимально работает	— 45 до + 70
—  35 до + 70
Габаритные значения	180 х 120 х 55
Вес (кг)	0,495

Снятие показаний

В зависимости от конструктивного исполнения прибора учета М6 или М7, на дисплее отображается различная разрядность показаний.

Например, на табло устройства в исполнении М6 – показания выглядят следующим образом 00000,0, а на М7 – 000000,0. Каких либо отличительных особенностей при снятии значений при различных конструктивных исполнениях нет.

Для того, чтобы получить правильное значение израсходованной энергии необходимо из последнего указанного на приборе значения (учитываются цифры до запятой) необходимо вычесть последние учтенные данные. Эта разность и будет потраченной энергией за определенный период. Далее полученная цифра умножается на стоимость электроэнергии за 1 кВт, получаем точную сумму к оплате.

Проведение ТО счётчика

Техническое обслуживание данных приборов учета заключается в периодическом контроле его работы. Систематическая поверка происходит один раз в 16 лет, либо после запуска в работу, а также после каждого проведенного ремонта, с последующей опломбировкой.

Рекомендуем:  Счетчик Меркурий 231: описание, характеристики

Если поверка не пройдена, либо результат её отрицательный, то прибор нуждается в проведении ремонта специальной уполномоченной организацией.

Схема подключения счётчика СЕ 101 «Энергомера»

Внешний вид приборов учета в зависимости от конструктивного исполнения

Счётчик выпускается по сегодняшний день, цена на него начинается от 600 рублей (зависит от конструктивного исполнения и комплектации).

Где купитьФотогалерея

Не ведитесь на заманчивую цену

23.03.2016Достоинства:Недорого относительноНедостатки:много брака, конструктивЗдравствуйте, достопочтенные посетители моих опусов. По долгу работы, мне часто приходится встречаться с различными электротехническими товарами. Так или иначе, в процессе работы, у каждого абсолютно человека- создаётся своя база, статистика, относительно качественного или некачественного товара…Читать весь отзывОтзыв рекомендуют:236

Быстро вышел из строя

20.06.2016Достоинства:компактныйНедостатки:проработал совсем малоВсех приветствую! Буквально месяц назад мы с мужем купили квартиру в доме, который сдался в эксплуатацию в феврале 2015 года, т. е. чуть больше года назад. Дом сдавался с полной строительной отделкой, со счетчиками воды…Читать весь отзывОтзыв рекомендуют:85

Простой и удобный

24.07.2017Достоинства:Дешевый, компактный, точныйНедостатки:Однотарифный простой вариантВсе ругают этот счетчик, а я похвалю, потому что претензий к нему за 4 года у меня не нашлось никаких. Счетчик пришлось ставить на даче, потому что новое распоряжение властей предъявило новые требования к данным…Читать весь отзывОтзыв рекомендуют:55

Простой, работающий счетчик.

30.07.2017Достоинства:Прост в установке, хорошо выполняет свои функции, низкая цена.Недостатки:Нет.Ну вот и пришла пора менять наш старенький электросчетчик, который столько лет мерно отстукивал количество электроэнергии потребляемое нами. Мастер, который менял его, сказал что он мог бы прослужить еще много лет. Но новые правила организаций…Читать весь отзывОтзыв рекомендуют:43

хороший, недорогой счетчик

30.03.2016Достоинства:ценаНедостатки:нетСчетчик «Энергомера СЕ 101» аналогичен «Меркурию 201» по своим показателям, это две марки ведущие в нашей стране. Что немало важно, сертифицирован и не возникает проблем при сдаче инспекторам электрических сетей. Крепления подходят при замене старых…Читать весь отзывОтзыв рекомендуют:7

Нормальный проверенный годами прибор.

03.03.2017Достоинства:Простой, надежный и недорогой.Недостатки:Не нашел.Доброго времени суток. Сегодня решил черкнуть про электросчетчик который благополучно выполняет свою работу уже почти 10 лет. Ну и соответственно можно судить о его работоспособности не по предположениям, а опираясь на практические наблюдения. Счетчики данной…Читать весь отзывОтзыв рекомендуют:19

красивый

23.05.2016Достоинства:красивый, считает более точноНедостатки:не нашлаИ еще раз всем добрый день, а точнее добрый вечер. Хочу рассказать об электрическом счетчике энергомера. Наверное, не одну меня достали управляющие компании, которые ходят по 3 раза в неделю и сообщают о том, что…Читать весь отзывОтзыв рекомендуют:7

Ненадёжный!

26.03.2017Достоинства:Неплохой дизайнНедостатки:Ненаджный!Доброго времени суток уважаемые пользователи! Про данный счётчик могу пояснить следующие, является он очень ненадёжным прибором, конкретно в моём, установленном на даче ослабли зажимы контакта, в результате чего по проводу пошёл перегрев, а там алюминий…Читать весь отзывОтзыв рекомендуют:3

Компактный и надежный

26.08.2018Достоинства:Прочный, компактный, надежный.Недостатки:НетОтличный прибор учёта электроэнергии. Легко монтируется, занимает очень мало места, клемники прочные и надёжные. Эти счётчики очень редко выходят из строя и очень редко попадается брак — один на тысячу примерно, легко помещается в любой…Читать весь отзывОтзыв рекомендуют:3

не надежный

28.10.2015Достоинства:Симпатичный на видНедостатки:не уверен, можно ли считать счетчиком прибор, который перестал считать?Купили в 2012. Работал без нареканий, в 2015 — встал: красный индикатор работает, исправно мигает как глаз у Терминатора, а циферки шкале не крутятся, неЧитать весь отзывОтзыв рекомендуют:5

Деньги на ветер

28.11.2016Достоинства:Добротный внешний видНедостатки:Малый срок службыВ 2011 г. установили счётчик СЕ 101 S6. 4 года 10 месяцев счётчик работал исправно, а при показаниях 04229,7 остановился. Св. диод моргает, щелчки раздаются, а счётный механизм стоит на месте. При заявленном сроке службы…Читать весь отзывОтзыв рекомендуют:212>

Отзывы на аналоги:

Счетчик электрический Энергомера СЕ 301Счетчик однофазный Энергомера СЕ 102Счетчик электрической энергии однофазный Энергомера ЦЭ6807БСчетчик Энергомера ЦЭ 6803ВСчетчик электроэнергии Нева 103 1SO<index>

Электросчетчик Энергомера СЕ-101 распространен в однофазных сетях переменного тока для однотарифного учета потребленной электроэнергии.

Счетчик относится к современным приборам, применение и использование которых рекомендовано энергоснабжающими организациями. Имеет сертификат Государственного реестра средств измерений

Описание прибора

Счетчик электроэнергии однофазный рассчитан на включение в сеть переменного тока с напряжением не выше 240 В для измерения активной нагрузки. Номинальный ток нагрузки составляет 5А, а максимальный — 60А для исполнения 145 или 10 и 100А для модели 148.

Счетчик выпускается в 3 вариантах крепления, которые обозначаются дополнительной маркировкой в обозначении приборов:

• S6 или S10 — крепление на щиток 3 винтами;
• R5 — фиксирование на DIN-рейку;
• R5.1 — универсальное крепление.

Измерение тока производится посредством шунта, что исключает возможность электромагнитного воздействия. В дополнение измерительная система и механизм отсчета имеют электромагнитный экран и стопор обратного хода, делающими невозможным хищение электрической энергии или искажение показаний.

Корпус счетчика Энергомера СЕ 101 выполнен из ударопрочного и негорючего пластика.

Особенностью является малое значение стартового тока — 10мА, обеспечивающего высокую чувствительность (отсчет потребляемой мощности начинается со значений 2Вт).

Срок службы электросчетчика составляет не менее 30 лет.

Световые индикаторы

На лицевой панели электрических счетчиков находятся 1 или 2 светодиода. Один из светодиодов, обозначенный как “3200 imp/kW•h” или “1600 imp/kW•h” выполняет 2 функции:

• непрерывное свечение — подключение к сети и отсутствие потребляемой мощности;
• мерцание — пропорционально величине нагрузки.

Данный индикатор имеется во всех моделях электрических счетчиков.

Для моделей CE101 S6 и S10 характерно наличие второго индикатора “Робр”, который загорается при наличии обратной мощности.

Индикатор сети и нагрузки при потребляемой мощности ниже порога срабатывания светится с пониженной яркостью. При увеличении нагрузки светодиод начинает включаться ярко на время 30-90 мс с частотой, пропорциональной величине нагрузки.

Читайте также:  Виды терморегуляторов для теплого пола

Подсчитав количество импульсов счетчика за выбранный промежуток времени, можно определить величину потребляемой мощности. Данная функция СЕ 101 удобна при дистанционном контроле и неисправности индикатора.

Особенности индикационного табло

Индикационное табло имеет несколько вариантов исполнения. Каждая из модификаций индикатора отражена в маркировке прибора:

• М6 — шестисегментный;
• М7 — семисегментный;
• отсутствие символа “М” — жидкокристаллический.

Устройства с электронным жидкокристаллическим индикатором более надежны, поскольку в них отсутствуют подвижные элементы, но характеризуются более узким диапазоном допустимой температуры эксплуатации. Это связано с тем, что ЖКИ теряют работоспособность при больших отрицательных значениях температуры.

Механические индикаторные устройства приборов СЕ 101 имеют дополнительный сегмент, показывающий десятые доли киловатт. Данная секция обведена на индикаторе красной каймой и при снятии показаний не учитывается.

Подключение прибора

Перед тем как подключить счетчик, нужно ознакомиться с его документацией и сверить номера устройства на корпусе и в формуляре прибора. Счетчик, приобретенный в магазине, обязательно имеет формуляр и инструкцию по эксплуатации. В инструкции приведены технические параметры данного прибора и схема его подключения.

Выпущенные в разное время приборы могут иметь некоторые различия в подключении, поэтому необходимо пользоваться схемой, которая приведена на внутренней поверхности крышки клеммной колодки.

Схема включения универсальна и подразумевает подсоединение 4 проводников:

• 1- вход фазы (сеть);
• 3 — выход фазы (нагрузка);
• 4 — вход нуля (сеть);
• 5(6) — выход нуля (нагрузка).

Работы по подключению счетчика СЕ 101 можно производить только при отсутствии напряжения сети. Порядок работы следующий:

• отключить питание на вводном кабеле;
• установить на распределительный щиток счетчик, вводные и нагрузочные автоматы защиты сети;
• зачистить концы вводного кабеля;
• подать напряжение и определить при помощи индикаторной отвертки фазный провод и пометить его;
• вновь отключить питание;
• зажать вводные провода в клеммах колодки в соответствии со схемой;
• подключить провода нагрузки;
• подать питание;
• проверить наличие напряжения на выходе счетчика;
• подключить нагрузку и убедиться в том, что показания счетчика увеличиваются пропорционально нагрузке.

Читайте также:  Устройство и принцип действия силовых трансформаторов

Каждая клемма имеет 2 винта. Длина снимаемой изоляции должна быть такой, чтобы оголенный проводник не выходил за пределы клеммы, и изоляция не попадала под винты.

Сначала затягивают верхний винт, а затем, убедившись, что провод зажат прочно, затягивают нижний.

При использовании многожильного провода необходимо обжать концы специальным наконечником или облудить и пропаять жилы.

Счетчик Энергомера СЕ 101 не будет работать в случае преднамеренного или случайного неправильного подключения.

Современная электропроводка характеризуется наличием 3 проводников, один из которых служит для подключения заземления. Данный провод не используется в схеме включения электрического счетчика. Провод заземления можно определить по желто-зеленому цвету изоляции.

Снятие показаний и поверка счетчиков

Для снятия показаний к учету берутся только цифры, не обведенные красной каймой, а у устройств с жидкокристаллическими индикаторами — только цифры до запятой.

Поверка счетчиков производится в специализированных организациях. Межповерочный интервал составляет 16 лет. Внеочередная поверка производится после ремонта. Поступающие в продажу устройства уже имеют поверку, но ее срок не должен быть более 2 лет. В противном случае необходима повторная поверка.

Для защиты от вскрытия электросчетчики СЕ имеют специальную голографическую наклейку. Винт, скрепляющий части корпуса, опломбирован. На пломбе указана дата поверки прибора.
