Электросчётчик Энергомера СЕ208 – однофазная современная модель прибора для замеров потреблённой электроэнергии, учитывающего показатели по 4-м расценкам(тарифам).
Устройство состоит из двух частей:
- измерительного блока, крепящегося в труднодоступном месте, чтобы исключить доступ посторонних лиц;
- пульта, позволяющего пользователю управлять прибором и отображающего измеренные значения.
Кроме показателей по потраченной энергии отдельно для каждой из настроенных расценок, аппарат отображает информацию по следующим значениям:
- фактическому напряжению;
- нагрузочным характеристикам для нулевого и фазного проводов;
- мощностным параметрам;
- активности энергии в сети;
- частотным свойствам;
- другим характеристикам, представляющим интерес для специалистов.
Конструкция устройства выполнена с необходимой степенью защиты, позволяющей устанавливать его в условиях открытой окружающей среды.
Технические характеристики
Технические характеристики счётчика СЕ208
Срок службы прибора
Нормативный срок службы изделия – 30 лет, средняя наработка часов – 220000 гарантия распространяется на начальные 4 года, в течение которых продукция может предоставляться для бесплатного ремонта или замены изготовителем, если поломка произошла по причине заводского брака.
Межповерочный интервал
Поверять прибор необходимо периодически каждые 16 лет по методике, разработанной изготовителем и отмечается в соответствующей графе паспорта. Начальная поверка производится на заводе, в чём необходимо убедиться при покупке, проверив документацию.
Стоимость счётчика
Прибор отличается недорогой ценой. Средняя стоимость устройства – около 7000 рублей. Может отмечаться отклонение в большую или меньшую сторону в зависимости от расценок торговой компании и места приобретения.
Преимущества прибора
Приобретая прибор, потребитель получает изделие со следующими преимуществами:
- широким выбором доступных функций;
- компактность;
- надёжностью и долговечностью конструкции;
- возможностью подключения к централизованной системе контроля;
- наличием защиты от неблагоприятных природных факторов и умышленного воздействия;
- отображения показателей по 4-м тарифам;
- функцией настройки допустимых параметров и многими другими.
Внешний вид счётчика СЕ208
Прибор разработан с учётом современных требований действующего законодательства в области государственных стандартов и может использоваться на территории России.
Рекомендуем: Счётчик Меркурий 203 — описание и как снимать показания
Как снять показания
Предварительно оборудование настраивается посредством программного обеспечения, разработанного производителем. Управление осуществляется пультом, меняющим выводимые значения нажатием кнопки, соответствующей номеру тарифа. Показатели выписываются отдельно для каждой расценки.
Т1=(число сейчас – число месяц назад)*расценку за 1 кВт(день).
Т2=(число сейчас – число месяц назад)*расценку за 1 кВт(ночь).
Если нужно найти общую сумму использованной электроэнергии, нужно Т1+Т2=общая сумма потраченных кВт
Обозначение рисунков на индикаторе
Разновидности данного счётчика
Изделие выпускается в единственной модификации. Различается только исполнение корпуса: моноблок – S7(для установки в щиток); R5, R8(для установки на рейку) измерительный модуль – С1 и С2, отличающиеся способом крепления и габаритными размерами.
Расшифровка маркировки счётчиков СЕ208
CE208 С2.849.2.OPR1.QD
Характеризуется величиной напряжения – 230 В, 1-м классом точности для активной электроэнергии и 2-м – для реактивной, рабочим и предельным электротоком соответственно 5 и 80 А. При использовании другого исполнения корпуса соответственно изменяется маркировка.
Установка счётчика
Прибор должен монтировать и подключать квалифицированный специалист. Способ подключения измерительного модуля отличается в зависимости от исполнения корпуса. Модель с модулем С1 подключается по такой схеме:
Ниже приведена схема подключения измерительного модуля в корпусе С2:
Указанная модель – оптимальный выбор надёжного и современного устройства с широким спектром предлагаемых возможностей.
Технический паспорт счётчика СЕ208
- Дата: 05.08.2019
Счетчик предназначен для измерения активной и реактивной энергии в однофазных цепях переменного тока, организации многотарифного учета электроэнергии. Конструктивно счетчики разделены на две части: измерительный блок и индикаторное устройство. Измерительные блоки выполняют всю функциональность многотарифного счетчика, устанавливаются без дополнительной защиты от влияния окружающей среды вблизи опоры линии электропередачи на отводящих к потребителю силовых проводах. Также измерительные блоки осуществляют передачу информационных данных по радио интерфейсу для автоматизированных информационно-измерительных систем коммерческого учета электроэнергии АИИС КУЭ (АСКУЭ). Индикаторное устройство выполняет функции индикации показаний.
Нормативно-правовое обеспечение
- Соответствует ГОСТ Р 52320-2005
- Соответствует ГОСТ Р 52322-2005
- Сертифицирован и внесен в Государственный реестр средств измерений РФ
Технические характеристики
Функциональные возможности
- Измерение активной и реактивной энергии в однофазных цепях переменного тока в прямом и обратном направлении.
- Счетчик ведет учет по четырем тарифам.
- Счетчик позволяет задать до 8 различных суточных расписаний переключений тарифов и до 8 сезонных программ.
- Счетчик позволяет задать до 20 исключительных дней (праздничных и перенесенных), тарификация в которых отличается от тарификации принятой в сезонной программе.
- Счетчик ведет архивы тарифицированной (до 4 тарифов) и суммарной учтенной активной энергии.
- Хранение графиков нагрузки 30 (60) мин в течении 93 (186) суток.
- Два измерительных элемента по фазной и нулевой цепи.
- Встроенное реле управления нагрузкой на 80А.
- Контроль лимитов потребления с возможностью отключения встроенного реле при превышении.
- Встроенные модули связи PLC и RF, для обмена с индикаторным устройством и использования в составе системы учета.
- Возможность использования для локального учета и в системе АИИС КУЭ.
Особенности
Индикаторное устройство:
- Индикаторное устройство снабжено шнуром с вилкой для включения в сеть при необходимости просмотра информации потребителем.
- Индикаторное устройство поставляется в комплекте счетчика СЕ208 и выполняет следующие функции:
- Автоматическое считывание информации с измерительного блока счетчика по PLC-связи.
- Отображение информации на ЖКИ.
Характеристики радиосвязи:
- Радиосвязь используется для съема показаний со счетчика СЕ208 в составе системы АИИС КУЭ.
Характеристики радиоканала:
- Частота сети: 433 МГц
- Выходная мощность: 10 мВт
- Организация сети: Самоорганизующаяся Mesh-сеть
- Количество устройств в сети: 1024
- Количество уровней ретрансляции: 10

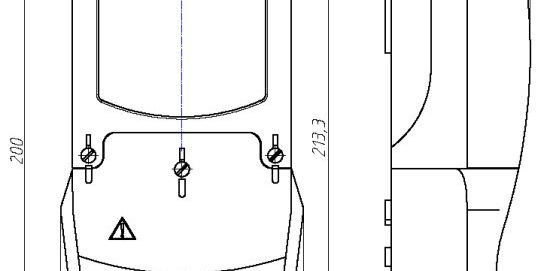

Габаритные размеры
Герой из кондитерской. О том, как сын крестьянина создал лучший танк Второй мировой войны. Знакомьтесь, зовут нашего героя — Михаил Ильич Кошкин. Родился он в далеком 1898 году, и уже в 10 лет переехал в Москву, где стал подмастерьем кондитерской фабрики «Красный Октябрь». Кроме работы работы со сладостями, до 30 лет он успел поучаствовать в гражданской и в Первой мировой войнах, послужить политработником и, конечно, жениться. В один момент, когда Родина нуждалась в танках, из-за нехватки кадров Михаил Ильич был переквалифицирован и отправлен в Ленинградский политехнический институт для обучения на кафедре «Автомобили и тракторы». Талантливый ученик быстро осваивает новую специальность, и после получения диплома стремительно проходит путь от рядового конструктора до заместителя начальника КБ. Кошкин участвовал в создании танка Т-29 и опытной модели среднего танка Т-111, за что был удостоен ордена Красной Звезды. После этого он занимает должность начальника танкового КБ завода № 183. Осенью 1937 года поступает задание на разработку нового колёсно-гусеничного танка. Не будем вдаваться в подробности создания боевых машин, вам важно знать только то, что два опытных образца гусеничного танка, получившего официальное название Т-34, были готовы в начале 1940 года. Чтобы добиться начала производства, Михаил Кошкин безвылазно пропадал в цехах и на испытаниях. Испытания танка начались в феврале 1940 года. Но для того, чтобы танк отправили в серийное производство, опытные образцы должны были пройти определённое количество километров. Тут и происходит ключевой момент в жизни героя. Михаил Кошкин принимает решение набрать эти километры, по пути из Харькова в Москву. Этот танкопробег стал легендой. Наш герой накануне сильно простудился. Все его близкие, а также врачи в один голос кричали о том, что боевая железная машина не лучшее место для больного человека, тем более зимой. Однако это не помешало Кошкину сесть в танк и лесом и просёлками отправились в столицу. По мотивам именно этого танкопробега сейчас снимается новый российский приключенческий фильм “Увидеть Сталина”. Ценой своего здоровья Михаил доставил танк в Москву. Всё бы хорошо, но болезнь прогрессировала, даже удаление легкого и лечение в санатории не спасли Кошкина от неминуемой смерти. 26 сентября 1940 года Михаила Ильича Кошкина не стало. Все старания Михаила были не напрасны: он успел запустить Т-34 в серийное производство. Пройдёт меньше года, и немецкие танкисты в ужасе будут сообщать о невиданном русском танке, сеющем панику в их рядах, но это уже другая история.
Энергомера СЕ-208 — это однофазный многотарифный электросчетчик, который позволяет вести учет по 4 тарифам, хотя как правило достаточным бывает двух — тарифы день и ночь. Вся информация выводится на электронном жк дисплее. Счетчик способен сохраняться массив с показаниями за 180 предыдущих дней и 36 месяцев. Данная модель разделена на измерительный блок который считает электричество, как правило крепится на столбе, и пульта на который выводятся данные с блока.
Счетчик позволяет просмотреть следующие данные:
- активную энергию с нарастающим итогом по каждому из тарифов и суммарно;
- напряжение сети;
- ток нагрузки в фазном и нулевом проводе;
- активную мощность нагрузки;
- частоту сети;
- активная энергия сети и другие параметры;
Чтобы не запутаться во всей информации, все выводимые данные в счетчике поделены на разделы, поэтому для обычного пользователя достаточно знать пару разделов, чтобы без проблем вовремя и правильно снимать текущие показания счетчика.
Вывод информации на дисплее может осуществляться автоматически показывая на дисплее самые необходимые параметры через небольшой интервал времени. Данные которые будут выводиться в автоматическом режиме выбираются во время программирования счетчика и могут быть изменены специалистами через программу конфигуратор для энергомеры ce-208.
В ручном режиме добраться до нужных параметров можно с помощью управляющих кнопок [ГРУППА] и [ПРОСМОТР], которые расположены под жк дисплеем.
Кнопка [ГРУППА] позволяет перейти в следующие разделы показателей:
- оперативные показания (код группы 0);
- месячные накопления (код группы 1);
- суточные накопления (код группы 2);
- параметры сети (код группы 3);
- служебная информация (код группы 4);
- тест ЖКИ (код группы 5);
Итак, для снятия показаний нам нужно вывести на дисплей общее количество киловатт по каждому из тарифов. Для этого нам нужны будут всего 2 группы: оперативные показания и месячные накопления.
Чтобы просмотреть группу [оперативные показания] нужно воспользоваться кнопкой [ПРОСМОТР] и несколькими короткими нажатиями просмотреть все необходимые параметры. Какие данные будут выводиться при нажатии кнопки: 1. Общее количество киловатт активной энергии суммарно по всем тарифам с момента начала пользования счетчиком. — текущий тариф по которому работает счетчик — суммарное значение по всем тарифамЭнергомера СЕ-208 — это однофазный многотарифный электросчетчик, который позволяет вести учет по 4 тарифам, хотя как правило достаточным бывает двух — тарифы день и ночь. Вся информация выводится на электронном жк дисплее. Счетчик способен сохраняться массив с показаниями за 180 предыдущих дней и 36 месяцев. Данная модель разделена на измерительный блок который считает электричество, как правило крепится на столбе, и пульта на который выводятся данные с блока.
Счетчик позволяет просмотреть следующие данные:
- активную энергию с нарастающим итогом по каждому из тарифов и суммарно;
- напряжение сети;
- ток нагрузки в фазном и нулевом проводе;
- активную мощность нагрузки;
- частоту сети;
- активная энергия сети и другие параметры;
Чтобы не запутаться во всей информации, все выводимые данные в счетчике поделены на разделы, поэтому для обычного пользователя достаточно знать пару разделов, чтобы без проблем вовремя и правильно снимать текущие показания счетчика.
Вывод информации на дисплее может осуществляться автоматически показывая на дисплее самые необходимые параметры через небольшой интервал времени. Данные которые будут выводиться в автоматическом режиме выбираются во время программирования счетчика и могут быть изменены специалистами через программу конфигуратор для энергомеры ce-208.
В ручном режиме добраться до нужных параметров можно с помощью управляющих кнопок [ГРУППА] и [ПРОСМОТР], которые расположены под жк дисплеем.
Кнопка [ГРУППА] позволяет перейти в следующие разделы показателей:
- оперативные показания (код группы 0);
- месячные накопления (код группы 1);
- суточные накопления (код группы 2);
- параметры сети (код группы 3);
- служебная информация (код группы 4);
- тест ЖКИ (код группы 5);
Итак, для снятия показаний нам нужно вывести на дисплей общее количество киловатт по каждому из тарифов. Для этого нам нужны будут всего 2 группы: оперативные показания и месячные накопления.
Чтобы просмотреть группу [оперативные показания] нужно воспользоваться кнопкой [ПРОСМОТР] и несколькими короткими нажатиями просмотреть все необходимые параметры. Какие данные будут выводиться при нажатии кнопки:1. Общее количество киловатт активной энергии суммарно по всем тарифам с момента начала пользования счетчиком.[T2] — текущий тариф по которому работает счетчик[00] — суммарное значение по всем тарифам2. Общее число киловатт по тарифу 1[T2] — (см. пункт 1)[01] — номер тарифа по которому снимаются показания3. Общие число киловатт по тарифу 2[T2] — (см. пункт 1)[02] — (см. пункт 1)4. Общие число киловатт по тарифу 3[T2] — (см. пункт 1)[03] — (см. пункт 1)5. Общие число киловатт по тарифу 4[T2] — (см. пункт 1)[04] — (см. пункт 1)6. Напряжение сети7. Ток нагрузки (в фазном проводе)8. Ток нагрузки (в нулевом проводе)9. Мощность нагрузки10. Частота сети11. Дата12. Время
Вместо индикатора тарифов 01, 02, 03, 04 могут стоять значения 05,06 и тд, это номера параметров в группе. Вместо Т2 так же может стоять Т1, это зависит от того в какое время суток вы снимаете показания со счетчика.
Для того чтобы снять показания нам нужно переписать числовые значения слева на право до запятой, после запятой идут доли киловатт их учитывать не нужно.
Для того чтобы посчитать сумму к оплате по каждому из тарифов и всего, нужно.
Общая сумма к оплате от начала пользования счетчиком.1) Посчитать сумму по 1 тарифу для этого количество киловатт умножаем на стоимость 1 киловатта днем согласно вашего тарифного плана.2) Посчитать сумму к оплате по тарифу 2 для этого число киловатт по тарифу 2 умножаем на цену 1 киловатта по тарифу 2 (ночь).3) Для того чтобы узнать общую сумму к оплате от начала пользования счетчиком суммируем эти числа.
Сумма к оплате за текущий месяц.Для того чтобы посчитать расходы по электроэнергии за текущий месяц нам нужно из нынешних показаний счетчика вычесть показания которые были месяц назад.Т — тарифТ1 (сейчас) — Т1(месяц назад) = киловатт за текущий месяц по Т1Т2 (сейчас) — Т2 (месяц назад) = киловатт за текущий месяц по Т2
Если вы снимаете показания со счетчика впервые тогда снимаем только текущие показания.
Считываем данные за прошлый месяцЕсли нужно снять только за текущий месяц но вы не помните показаний на счетчике месяц назад тогда можно это просмотреть во второй группе показателей [месячные накопления]. В этот раздел можно перейти нажав на кнопку [ГРУППА] чтобы вверху слева появился код [1010]он означает:1 — номер группы показателей (месячные накопления)01 — номер месяца за который смотрим показания (1 месяц назад от сегодняшней даты)0 — суммарное значение намотанных киловатт
Этот код показывает общий показатель киловатт 1 месяц назад.
Следующий код [1011]Здесь номер группы и месяца тот же, только выводятся данные месячной давности по тарифу 1 (последняя цифра тариф). Записываем если необходимо.
Есть и другие коды, но для снятия показаний они нам не особо нужны, для этого можете воспользоваться инструкцией, которую прикрепим к статье.
Остается только найти разность между показаниями и перемножить на ставку по вашему тарифному плану. Если вы хотите узнать о счетчике и его функциональности подробнее то выкладываем инструкцию, где есть все характеристики данного счетчика, схема подключения, правила эксплуатации и где применяется данный прибор учета.Инструкция Энергомера СЕ-208
Электросчётчик Энергомера СЕ208 – однофазный, многотарифный прибор по учёту активной и реактивной составляющей электроэнергии. Изделие предназначено для эксплуатации в условиях частного жилья, коммунального или производственного предприятия, общественного учреждения и может использоваться самостоятельно или с подключением к централизованной системе.
Вид счётчика – Энергомера СЕ208 S7
Вид счётчика – Энергомера СЕ208 R5
Устройство и принцип работы
Корпус закрывается общим кожухом и крышкой клеммного отсека. В зависимости от исполнения, аппарат может разделяться на 2 составляющие:
- измерительный модуль;
- отображающее устройство.
Связь между этими блоками осуществляется по радио или проводным способом через PLC-устройство.
Прибор, в зависимости от модификации, состоит из следующих элементов:
- одного или двух токовых датчиков – шунта или трансформатора;
- микроконтроллера;
- энергонезависимой памяти;
- встроенных часов;
- поверочного выхода;
- интерфейса для удалённого контроля;
- оптического порта;
- жидкокристаллического дисплея (выполненного в общем корпусе или в качестве составной части отображающего элемента).
Устройство и обозначение прибора
Поступающий электроток воспринимается и преобразуется измерительным модулем. Последующая математическая обработка позволяет вывести данные на дисплей, с параллельной записью во встроенной памяти.
Технические характеристики
| Характеристики | Величина |
|---|---|
| Класс точности по активной (реактивной) энергии | 1 (1 или 2) |
| Диапазон входных сигналов: | |
| Базовый ток, А | 5 или 10 |
| Максимальный ток, А | 60, 80 или 100 |
| Номинальное напряжение, В | 230 |
| Диапазон рабочих температур окружающего воздуха для счетчика, °С | -45… +70 |
| Диапазон рабочих температур окружающего воздуха для индикаторного устройства, °С | -20… +70 |
| Диапазон значений постоянной счетчика, имп/(кВт*ч) | от 800 до 4800 |
| Рабочий диапазон изменения частоты, Гц | 50±2,5 или 60±3 |
| Стартовый ток (чувствительность) | 0,002Iб |
| Полная мощность, потребляемая каждой цепью тока, при базовом токе, В*А, не более | |
| Длительность хранения информации при отключении питания, лет | 30 |
| Длительность учета времени и календаря при отключенном питании, лет, не менее | |
| Число тарифов: | |
| Масса счетчика (измерительного блока), кг, не более | 1,5 |
| Масса индикаторного устройства, кг, не более | 0,5 |
| Способ крепления | Рейка ТН35, винты |
| Габаритные размеры корпуса, мм: | |
| Габаритные размеры индикаторного устройства, мм | 155×95×50 |
| Средняя наработка до отказа, час | 220000 |
| Срок службы, лет | не менее 30 |
| Межповерочный интервал, лет | 16 |
| Цена, рос. руб. | от 6250 |
Размеры счётчика – Энергомера СЕ208 S7
Размеры счётчика – Энергомера СЕ208 R5
Документация
Руководство по эксплуатации (модели S7 и R5): Смотреть
Руководство по эксплуатации (модель С2): Смотреть
Руководство по эксплуатации (модель С4): Смотреть
Формуляр: Смотреть
Свидетельство СИ: Смотреть
Описание типа: Смотреть
Сертификат соответствия: Смотреть
Каталог производителя: Смотреть
Гарантия на прибор
Производитель гарантирует, что продукция соответствует требованиям современных метрологических стандартов.
Продолжительность заводского гарантийного обслуживания (бесплатного ремонта или замены) – 7 лет от даты выпуска изделия, включая хранение. Гарантийные обязательства не относятся к приборам, повреждённым в результате недобросовестного обращения или с нарушенными заводскими пломбами.
Преимущества прибора
Достоинства прибора в следующем:
- низкой погрешностью измерения;
- большом количестве исполнений, с возможностью подбора оптимальной модели;
- широком выборе функций с определением и фиксацией дополнительных функций сети;
- привлекательном дизайне;
- надёжной защите от самовольного вмешательства в работу;
- возможности подключения к централизованной системе;
- большом временном промежутке между поверками, гарантийных обязательствах, длительном нормативном сроке службы.
Разновидности счётчика
Производятся следующие исполнения счётчиков:
Расшифровка маркировки счётчика – Энергомера СЕ208
- R5.845.1.OP.Q PL04 IEC – с классом точности 1 и 2 по активной и реактивной энергии, номинальным напряжением 230 В, базовым (предельным) током 5 (60) А, одним измерительным элементом в виде токового датчика; укомплектован оптопортом и устройством PLC, реле управления нагрузкой, модулем и протоколом связи;
- C2.849.2.OPR1.QD – кроме типа корпуса отличается предельным током (80 А), наличием двух измерительных элементов (в фазе и на нейтральном проводе); в дополнение к устройству PLC установлен радио модем, со внешним индикаторным устройством;
- S7.849.2.OPR1.QYUVFLZ RP01 – предельный ток 80 А, отличается расширенным функционалом дополнительных возможностей с повышенной защитой за счёт магнитного датчика и электронной крышки клеммной коробки;
- S7 EIC – 3 модификации с напряжением 230 В и базовым (предельным) током 5 (60) А; снабжены оптопортом, устройством GSM / GPRS, электронной пломбой крышки клеммного отсека, модулем и протоколом связи;
- C4 СПОДЭС / DLMS – аппарат повышенной защиты, применяющийся в диспетчерских пунктах автоматизированных систем контроля.
Детальнее о комплектации моделей можно узнать из руководства по эксплуатации.
Снятие показаний
Для снятия показаний учитывается целое значение, без дробной доли.
Показания снимаются в такой последовательности:
- Выбирается первый из настроенных тарифов.
- Записывается текущее значение на экране.
- От этого числа отнимается выписанное по прошлому периоду.
- Полученная разница умножается на величину тарифного плана.
- В аналогичном порядке подсчитывается значение по каждому из оставшихся тарифов.
- Данные суммируются.
Можно ли сэкономить
Учитывая надёжную защиту, усиленную для отдельных модификаций и возможность удалённого контроля, несанкционированное воздействие с целью фальсификации данных исключено. Для снижения расхода рекомендуется использовать наиболее энергоёмкие агрегаты в ночное время суток (по дешёвому тарифу), исключить перегрев контактов для минимизации реактивной энергии, соблюдать правила эксплуатации приборов.
Подключение счётчика
Чтобы обеспечить правильное подключение аппарата, следует пригласить квалифицированного электромонтёра. Изделие, в зависимости от исполнения, крепится винтами или устанавливается на ДИН-рейку. Перед подключением отключается подача тока.
Схема подключения счётчика – Энергомера СЕ208
С2
С1
Изготовитель указывает схему подключения прибора в руководстве по эксплуатации и на крышке клеммного отсека.
После подключения прибор необходимо настроить и опломбировать. Ответственный работник организации, подключавшей устройство, фиксирует факт ввода в эксплуатацию записью в соответствующей графе формуляра, с личной росписью и указанием наименования компании.
Используемые источники:
- https://pouchetu.ru/elektricheskij/energomera-se208
- https://azowo.ru/schetchiki-elektroenergii/energomera-ce-208-instructions-for-use-electricity-meter-ce208/
- http://maloplatim.ru/energomera-se-208.html
- https://schetchik-info.ru/energomera-se-208/
- https://myschetchik.ru/elektroenergii/se208
