Сборка и монтаж теплого пола из полипропиленовой трубы

Еще лет 5-10 назад теплые полы можно было смело назвать дорогим удовольствием. Водяное отопление, в котором используется подогрев полов, считался элементом роскоши. Такой способ обогрева в большинстве случаев устанавливался в элитном жилье. Сегодня ситуация в корне изменилась. Водяной пол становится обычным явлением. Все больше число потребителей отдают предпочтение именно этому варианту отопления жилых помещений. Основная причина такой популярности теплых водяных полов – это их экономичность, доступная цена и высокая эффективность.

К тому же на рынке отопительного оборудования появились расходные материалы, приборы и устройства, позволяющие самостоятельно оборудовать греющие полы в своем доме, экономя, как деньги, так и время. Вы всегда можете выбрать материалы, соответствующие технологическим параметрам системы отопления и вашим личным требованиям к такому способу обогрева. Если с оборудованием, входящим в комплект насосно-смесительного узла теплых полов, отдельный разговор, то трубы заслуживают особого внимания.

Несмотря на то, что сегодня выбор расходных материалов достаточно велик, предпочтение отдается варианту, когда теплый пол делается из полипропиленовых труб. Почему? Разберемся в деталях.

Основная статья про полипропиленовые трубы.

Теплый пол – особенности этой системы отопления

Начнем с того, что подогрев пола может использоваться в качестве основного варианта отопления в жилом помещении или выступать, как дополнительный источник тепла. В зависимости от технологических характеристик жилого строения, какой использовать вариант обогрева в случае с теплыми полами, решать вам. Для квартиры в многоквартирном доме теплый пол может стать исключением. В ряде случаев обитатели пытаются с помощью подогретой кафельной поверхности повысить комфорт в ванной комнате или в других технологических помещений.

Важно! Следует напомнить о существующем запрете на монтаж и установку теплых водяных полов в жилых помещениях многоквартирных домов. Причина такой ситуации заключается в неподготовленности инженерных конструкций жилого дома для монтажа сложной отопительной системы, каковой являются водяные полы.

В ситуации, когда речь идет об установке отопительной системы «теплые полы» в частном доме, никаких запретов и препятствий для реализации проекта нет. Можно осуществить монтаж и установку теплых полов любой площади в различной комбинации..

Для тех, кто все-таки решился на укладку теплого пола в своем жилье, важно знать о необходимом оборудовании и о расходных материалах. Трубы для любой водяной системы отопления являются основным рабочим элементом. Именно по ним циркулирует подготовленная вода, передавая тепловую энергию источникам обогрева. Это могут быть радиаторы или в случае с водяными полами, нагретая бетонная стяжка, наборная деревянная конструкция пола. Передача тепловой энергии от теплоносителя поверхности пола осуществляется через водяные отопительные контуры. Из какого материала сделана труба водяной петли, зависит скорость монтажа внутрипольного трубопровода и качество подогрева поверхности пола.

Почему сегодня для контуров теплых полов выбирают полипропилен?

На сегодняшний день компании – изготовители готовы предложить расходные материалы на любой вкус. Все зависит от финансовых возможностей потребителя. С практической стороны для оборудования теплого пола можно использовать трубы следующих видов:

• медные;
• гофрированные, металлические;
• металлопластиковые;
• расходный материал из сшитого полиэтилена;
• полипропиленовые.

Любой вариант имеет право на реализацию, однако тут вступает в дело фактор экономичности и технологической целесообразности.  Полипропиленовые трубы в этом аспекте выглядят предпочтительнее по многим параметрам. Почему сегодня многие потребители отдают предпочтение расходным материалам, изготовленным из полипропилена.

Теплый пол из полипропиленовых труб на данный момент самый распространенный вариант. Все дело в цене. При монтаже масштабных отопительных систем, когда речь идет о водяных полах с общей длиной трубопровода в несколько сот метров, на первый план выходит экономическая составляющая. Полипропиленовые отопительные контуры в этом плане являются удачным решением поставленной задачи.

К достоинствам такого расходного материала можно смело отнести следующие параметры:

• необходимая механическая прочность и эластичность трубы из полипропилена;
• необходимая герметичность соединений;
• долговечность;
• высокие технологические характеристики, упрощающие монтаж отопительных контуров;
• низкая стоимость.

Здесь следует остановиться на паре моментов. Полипропилен обладает высокой устойчивостью к низким температурам. Замораживание теплоносителя в трубопроводе не приведет к механическому повреждению отопительного контура. Такая труба прекрасно подходит для теплых полов, оборудованных в дачных и загородных домах, где отопительная система работает периодически.

Специальный метод сварки полипропиленовых труб обеспечивает герметичность соединений. Трубопровод, уложенный в бетонную стяжку, может спокойно функционировать в штатном режиме не один десяток лет. Соблюдая необходимые инструкции и технологию укладки, можно сделать теплый пол в своем доме, надолго забыв о его конструкции и об устройстве.

Для справки: в соответствии с инструкциями к изделиям, полипропиленовые трубы способны выдерживать рабочую температуру теплоносителя до 75С при рабочем давлении в 7,5 атм. Согласно паспорту изделия, труба из полипропилена может эксплуатироваться 25-30 лет.

Оценив достоинства этого варианта, не стоит забывать об отрицательных сторонах полипропиленовых отопительных контурах.

Важно! Полипропилен в обычном исполнении обладает высоким коэффициентом теплового расширения, поэтому в толщину бетонной стяжки необходимо укладывать трубу, изготовленную из армированной полипропиленовой трубы.

Основные минусы при использовании расходных материалов на основе полимеров, являются некачественное сырье и несоблюдение технологии монтажных работ. Другими словами, нередко встречаются трубы, у которых в результате воздействия высокой температуры наблюдается вздутие верхнего слоя. Изгиб водяного контура может быть выполнен неправильно, без учета коэффициента теплового расширения материала.

Особенности применения полипропиленовых труб для оборудования теплых полов

Простые полипропиленовые трубы обычно используются для трубопроводов водоснабжения и канализации. Для внутрипольного отопления использовать простой полипропиленовый трубопровод опасно с точки зрения несоответствия изделия тепловым и гидравлическим нагрузкам. Теплые полы лучше создавать на базе армированных труб. Такое изделие обладает всеми необходимыми характеристиками, свойственными такому способу обогрева.  Канал является трехслойным. Между внутренним и наружным слоем полипропилена находится армирующий слой, изготовленный из алюминиевой фольги или из сплетенных синтетических нитей (стекловолокно).

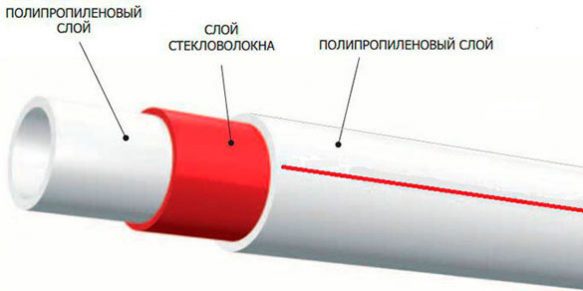

На фотографии показаны два варианта изготовления труб, с алюминиевой прослойкой  и со стекловолокном в середине.

Существующая маркировка труб из полипропилена

Для того, что бы не допустить ошибки уже в процессе монтажа, следует разобраться с существующей маркировкой на изделия из полипропилена.  Сегодня компании – изготовители предлагают на рынке следующие типы полипропиленовых труб:

• PN10, маркировка, которая стоит на обычных изделиях с однородной полимерной структурой. Эти расходные материалы идут на оборудование обычных систем водоснабжения при рабочей температуре воды в 20С и с рабочим давлением до 10 атм. Диаметр такой трубы обычно варьируется в пределах 20-110 мм.
• PN20 AL (PN20 GF), маркировка для  полипропилена, в котором присутствует армированный слой из алюминия или из стекловолокон. По всем остальным параметрам эти изделия соответствуют трубам с маркировкой PN20. Основное отличие от других расходных материалов, меньший коэффициент теплового расширения (КТЛР).

Какие нюансы необходимо соблюдать при укладке полипропиленовых труб

Что бы сделать водяной теплый пол в своем доме эффективным и работоспособным, необходимо сделать предварительные расчеты количества труб, необходимых для укладки. Тепловые и гидравлические расчеты помогут вам правильно уложить водяной отопительный контур и подключить в определенной последовательности все отопительное оборудование.

Работая с полипропиленом, лучше ориентироваться на схему укладки: улитка. Несмотря на то, что данный способ укладки немного сложнее в монтаже, однако в дальнейшем вы ощутите неоспоримые преимущества этой схемы.

На заметку: схема улитка дает полноценный и равномерный обогрев поверхности пола ввиду того, что и подающая магистраль и обратка идут рядом друг с другом. Благодаря эластичности материала можно легко создавать необходимый изгиб трубы, так как при данной схеме кривизна отопительного контура имеет решающее значение.

Полипропиленовый водяной контур укладывается на уже подготовленную поверхность, фиксируясь металлическими хомутами или пластиковыми клипсами.  Для того, что бы ускорить процесс укладки, можно использовать другую методику. На подготовленную основу укладывается сетка с крупными ячейками, в которые укладываются отопительные трубы. Сетка выполняет сразу и роль армирующей основы для будущей бетонной стяжки.

После укладки полипропиленовый трубопровод подключается к распределительному оборудованию. Во время пробного запуска проверяется места соединений на герметичность. Только после проверки работы отопительного контура во всех рабочих режимах, можно приступать к оборудованию бетонной стяжки или укладке наборной конструкции.

В заключении

Сложностей в монтаже полипропиленовых труб нет. Материал настолько удобен и практичен в работе, что позволяет выполнять укладку теплых полов самостоятельно. Здесь следует напомнить о тонкостях укладки. Для теплого пола важным является соблюдения шага укладки трубы. При использовании теплых водяных полов в качестве основного обогрева трубопровод должен укладываться шагом в 12-15 см. При желании сделать подогрев пола более интенсивным, шаг укладки трубы должен составлять  30 см.

При аварийных ситуациях, связанных с прорывом основного отопительного контура, проводятся ремонтные работы. Найти место прорыва полипропиленовой трубы можно при помощи тепловизора, или используя карту – схему укладки греющих полов. Поврежденный участок после удаления стяжки вырезается, и заменяется новым фрагментом. Герметичность соединений достигается путем сварочных работа. Полипропиленовая труба в этом плане очень удобна и практична.

• 1. С экономической точки зрения полипропиленовая труба и необходимое количество уголков для её соединения обойдется на порядок дороже, чем металлопластик или PEX-труба (сшитый полиэтилен). Ведь полипропилен не сгибается на 90, а тем более на 180 необходимых для укладки петель тёплого пола, поэтому придется делать множество соединений уголками.
• 2. Коэффициент теплопроводности полипропиленовых труб 0,16-0,22 вт/м °C, сшитого полиэтилена 0.32 вт/м C, металлопластиковой трубы 0.43 вт/м °C. Медные и стальные гофрированные трубы обладают ещё большей теплопроводностью. Соответственно греть полы из полипропилена будут похуже. Конечно можно этот показатель компенсировать за счёт учащения шага трубы, но опять же увеличится стоимость тёплого пола.
• 3. Необходимы навыки пайки труб, что бы по неопытности не заварить сечение просвета трубы. Если это произойдет, то считай контур тёплого пола греть будет плохо. Что самое печальное эту ошибку нельзя увидеть визуально или определить при опрессовке системы отопления тёплого пола.Чтобы не допустить этого читайте статью о том «как правильно паять полипропиленовые трубы«

• 4. Эта причина не столь влиятельна, но всё же. Работы по укладке трубы займут у вас больше времени, чем с другими видами труб, ведь каждое соединение займет определенный промежуток. А ещё нужно найти где-то сварочный аппарат для сварки труб, либо взять его в аренду, либо же приобрести собственный.

Но всё же, если вы до сих пор не передумали монтировать теплый пол из полипропиленовых труб, то это статья для вас.

Первое, что нужно уяснить для себя, что подготовка помещения, необходимость в черновой стяжке, утепление, монтаж демпферной ленты, гидроизоляция, укладка армирующей сетки производится так же, как и при применении других видов труб. Всё это мы уже описывали, поэтому перейдя в корень рубрики, нажав сюда, вам будет представлен весь список материалов. Либо перейдя во все статьи, выберите из списка интересующую статью. Но сначала прочтите до конца ЭТУ статью, что бы ознакомится с основными моментами, которые касаются применения для тёплого пола именно полипропиленовой трубы и не пропустить важные моменты.

Наружный диаметр полипропиленовой трубы, применяемый для тёплого пола максимум 25 мм. Оптимальным считается 20 мм. Больше диаметр не рекомендуется. Потому что:

во-первых: большой внутренний диаметр трубы будет замедлять движение теплоносителя и возможно не будет прогревать стяжку пола по мере прохождения. Если проще, то теплоноситель будет остывать, раньше, чем это нужно и пол начиная допустим с середины контура или ближе концу будет холодным.

Остывание теплоносителя

Конечно же здесь всё зависит от количества контуров пола, мощности циркуляционного насоса, температуры теплоносителя, толщины стяжки и качество утепления.

Малый диаметр трубы повысит гидросопротивление, а также уменьшит площадь соприкосновения трубы со стяжкой (правда здесь можно компенсировать выбранным шагом)

Во-вторых: по технологии, которая требует бетонная стяжка, толщина стяжки над трубой должна быть минимум 3 см. Само собой, чем толще труба, тем толще получится стяжка пола, соответственно это дополнительные затраты.

Схема укладки трубы такая же, либо это будет змейкой, двойной змейкой,

Слева одинарная змейка, справа двойная

или же улиткой.

Полипропиленовый пол, труба которого уложена способом улитка. Неплохо было бы по-верх труб положить армирующую сетку, для придания прочности стяжки будущего теплого пола.

В приграничных зонах с большими окнами или холодными стенами шаг укладки чаще, чем в центре помещения.

Начинают «тянуть» петлю от коллектора, который к этому моменту должен быть уже установлен. От коллектора с помощью подходящей муфты соединяют трубу. Первый уголок у вас будет у основания пола, а дальше зависит от проектировки вашего помещения и выбранного способа укладки трубы. Более подробно можно ознакомиться с порядком укради трубы прочитав статью «правила укладки трубы тёплого пола«.

Труба крепится к армирующей сетке при помощи хомутов, если армирующая сетка отсутствует, крепиться другими способами (там же всё расписано). В принципе закрепить такую трубу легче, чем металлопластиковую и тем более из сшитого полиэтилена, так как в местах поворота трубы отсутствует напряжение и она практически лежит сама.

Когда все петли тёплого пола смонтированы в обязательном порядке необходимо произвести опрессовку тёплого пола, прежде чем приступать к заливке стяжки пола.

Если планируете устроить тёплый пол из полипропиленовых труб без бетонной стяжки на деревянном основании, то смело переходите по ссылкам. Вся технология, описанная там применима и с полипропиленовыми трубами.

Успехов вам в ваших делах!

Теплый пол из полипропиленовых труб пользуется популярностью из-за своих многочисленных положительных свойств. Для устройства своими руками напольного отопления более эффективно применять именно эти элементы. Стальные трубы – это пережиток.

Полипропиленовые трубы для водяного теплого пола

Преимущества

Если сделать напольное отопление при помощи ПВХ-труб, удается достигнуть множества преимуществ. В их число входит:

Структура полипропиленовой трубы

• долгий срок службы теплого водяного пола. Полипропиленовые трубы могут эффективно работать на протяжении 50 лет;
• полипропилен обладает высокой химической стойкостью;
• такие трубы не подвержены коррозии. На их внутренней поверхности не накапливается накипь;
• такие трубы отличаются низким уровнем шума;
• отдельные элементы системы соединяются между собой монолитно. Это обеспечивает ее долгий срок службы, поскольку исключаются утечки теплоносителя;

  Характеристики полипропиленовых труб

• монтаж полипропиленовых труб происходит при помощи специального сварочного аппарата. С ним может работать любой человек без соответствующего опыта;
• полипропилен обеспечивает высокую кислородонепроницаемость. Это позволяет продлить срок службы всех металлических деталей, которые не будут подвергаться коррозии;
• цена полипропиленовых труб радует. Также низкой стоимостью отличаются дополнительные детали для монтажа всей системы (фитинги и другие);

  Срок службы полипропиленовых труб разных типов с показателями температур и давления

• полипропилен отличается высокой прочностью. Он способен эффективно работать при наличии высокого давления от циркулирующего теплоносителя;
• небольшой вес, что обеспечивает простоту монтажа;
• при замерзании теплоносителя не происходит разрушение стенок трубопроводов. Они способны расширяться, а после повышения температуры принимать первоначальную форму;
• полипропилен считается экологически безопасным. Он не выделяет токсических веществ в процессе эксплуатации.

Недостатки

При применении полипропиленовых труб для устройства напольного отопления необходимо использовать элементы с армированными стенками. Применение обычных материалов приведет к снижению срока службы системы. Неармированные стенки не могут справиться с высокой нагрузкой от циркулирующего теплоносителя под давлением. Также определенное воздействие наблюдается от стяжки и других элементов теплого пола.

Как монтировать полипропиленовые трубы

Еще одним недостатком полипропилена считается его неустойчивость к воздействию высоких температур. Поэтому его запрещено использовать в помещениях с высокой пожароопасностью. Нормальной рабочей температурой полипропилена считается +75°С (давление до 7,5 атм.). Его можно эксплуатировать при +95°С, но в таком случае значительно снижается срок службы. Поэтому при устройстве системы напольного отопления необходимо позаботиться о том, чтобы теплоноситель достигал оптимальной температуры.

Разновидности полипропиленовых трубопроводов

Полипропиленовые трубы популярны при устройстве теплого пола, системы водоснабжения и других инженерных сетей в доме. Они могут быть однослойными или многослойными. Каждый вариант имеет свою сферу применения.Полипропиленовые трубы для систем водоснабжения и отопления

Однослойные

Основные разновидности:

Таблица размеров однослойных полипропиленовых труб

• РРН. Трубопроводы изготавливаются из гомополипропилена. Не используются для устройства напольного отопления, но широко применяются для систем водоснабжения, вентиляции;
• РРВ. Изготавливаются из блок-сополимера полипропилена. Отличаются высокой прочностью и стойкостью;
• PPR. Для производства используется рандом-сополимер полипропилен. Трубы из данного материала способны эффективно распределить произведенную нагрузку по своим стенкам;
• PPs. Трубы данного типа являются трудновоспламеняемыми. Они способны эффективно работать при температуре, которая не превышает +95°С.

Многослойные

Существует несколько видом многослойных труб, которые усилены армирующим слоем из следующих материалов:

Технические характеристики многослойных полипропиленовых труб

• алюминия. Тонкий армирующий лист наносится на внешнюю поверхность трубопровода. При соединении нескольких элементов алюминиевый слой срезается на 1 мм. Также существуют вариации, где армирование осуществляется внутри – между стенок. Полипропиленовые трубы с алюминиевым армированием способны эффективно работать при температуре +95°С (кратковременно при +110°С);
• стекловолокна. Армирующий слой размещают между листами полипропилена. Данные трубопроводы эффективны при устройстве напольного отопления;
• композит. Смесь из волокон алюминия и стекловолокна укладывают между двумя слоями полипропилена.

Подготовительные работы к укладке теплого водяного пола

Сделать своими руками теплый пол с применением полипропиленовых труб невозможно, если правильно не подготовить основание для их укладки:

• На первом этапе застилается гидроизоляция. Для этого рекомендуют использовать толстую полиэтиленовую пленку, которая не способна пропустить влагу. Гидроизоляцию желательно завести на стены на расстояние 10 см.

  Подготовка основания перед монтажом теплого водяного пола

• Укладывается теплоизоляция. Можно использовать разные утеплители в виде рулонов или плит. Если выбран экструдированный пенополистирол, необходимо следить, чтобы между отдельными элементами не образовывались щели. Они станут источниками проникновения холодного воздуха. Для этого утеплитель рекомендуют укладывать в два слоя. Верхние плиты должны перекрывать стыки нижних. Для устранения мостиков холода все щели можно заполнить монтажной пеной.
• Укладывается теплоизоляционная подложка с фольгированным покрытием. Используя пенофол, можно значительно повысить эффективность напольного отопления, поскольку воспроизведенное тепло будет отражаться в помещение. Для герметизации стыков используют скотч.

Расчет необходимой длины трубопровода

Укладка трубопроводов своими руками в стяжке должна воспроизводиться по определенной схеме. Теплый пол из полипропиленовых труб может иметь форму:

• змейки;
• двойной змейки;
• спирали;
• угловой змейки (и другую).

  Варианты укладки труб

Для устройства теплого пола своими руками шаг между витками должен составлять от 10 до 30 см. В большинстве случаев достаточно 30 см. На участках со значительными теплопотерями можно уменьшить шаг до 15 см. Высокая эффективность напольного отопления сохраняется, если сделать водяной контур в цементно-песчаной стяжке с максимальной длиной 80 м (идеальный вариант – до 50 м).

Расчет длины контура водяного теплого пола

Для расчета необходимого количества трубопроводов можно воспользоваться миллиметровой бумагой. На ней в масштабе рисуют план помещения, где изображается схема теплого пола. Измерив длину контура, можно сориентироваться о необходимом количестве труб. Также это легко узнать, если использовать обычную нить. Ее укладывают на пол по схеме, которая выбрана для устройства теплого пола.

После всех манипуляций достаточно измерить длину нити, которая будет соответствовать метражу трубопроводов. При использовании любого варианта нужно увеличивать требуемый объем на 10%.

Укладка труб

Сварка полипропиленовых труб

Для укладки полипропиленовых труб в стяжке рекомендуют использовать схему «спираль». Таким способом можно обеспечить более равномерный подогрев поверхности и облегчить монтаж. Трубы будут укладываться с большим радиусом, чего нет при использовании схемы «змейка».

Для крепления водяного контура на подготовленное основание укладывают металлическую сетку. Она также позволит укрепить слой стяжки, которая прослужит более длительный период. Трубы крепятся к сетке при помощи металлической проволоки или пластиковых хомутов.

Установку данных элементов стоит производить через каждые 0,8 м. Слишком сильно затягивать крепежные детали не следует, чтобы не вызвать деформацию труб. Также их можно зафиксировать непосредственно к теплоизоляции при помощи дюбелей.

Завершительный этап

После установки водяного контура нужно произвести его подключение к коллекторной группе. Один конец подсоединяется к подаче, другой – к обратке. После подключения к коллектору необходимо протестировать систему отопления. Это можно сделать, если запустить теплоноситель в теплый пол. Давление системы должно быть выше рабочего, но не больше 6 Бар.

Подключение водяного теплого пола к коллектору

Видео: Пайка полипропиленовых труб

Теплый пол из полипропиленовых труб своими руками считается хорошей альтернативой и дополнением радиаторной схемы обогрева. Монтаж своими руками задача интересная. В данной статье будут подробно рассмотрены положительные и отрицательные стороны полипропилена и поэтапный монтаж труб теплого пола в комнате.

Содержание

Характеристики полипропиленовых труб

Примененные полипропиленовые трубы в системе теплового пола позволяют достичь следующих положительных моментов:

• Продолжительный период эксплуатации без аварий, труба для теплых полов может прослужить без проявления дефектов более пятидесяти лет.
• Полипропилен химически инертный материал, поэтому в агрессивной среде долгое время остается абсолютно целым.
• Данная труба не накапливает внутри себя никаких отложений, так же не подвергается коррозийным процессам.
• Выполненный трубопровод из полипропиленовых труб обладает низким уровнем распространения шума.
• По завершению укладки образуется монолитная сеть, которая полностью исключает утечку теплоносителя, а это, в свою очередь, значительно повышает срок службы схемы.
• Работу по сварке полипропиленовых труб может выполнить любой начинающий специалист.
• Комплектующие и сама труба имеют довольно привлекательные ценники.
• За счет своей значительной прочности изделие способно выдержать большое давление.
• Благодаря небольшому весу, монтаж теплового пола протекает без значительных трудностей.
• В случае замерзания теплоносителя труба не разрушается, потому что полипропилен способен расширяться. А при оттаивании успешно принимать первоначальную форму.
• Тёплый пол, выполненный из полипропиленовых труб, является экологически безопасным изделием, так как в процессе эксплуатации не происходит выделения отравляющих веществ.

К недостаткам можно отнести, что труба для теплых полов из пропилена чувствительна к высоким температурам. Именно поэтому в пожароопасных помещениях недопустимо применять такой пол. Так же запрещено, чтобы теплоноситель имел температуру 95 градусов.

Читайте также:  Инфракрасные полы под ламинат

Расчет количества полипропиленовых труб

Перед тем как укладывать теплый пол из полипропиленовых труб своими руками, необходимо все тщательно рассчитать. Перед осуществлением расчета на миллиметровой бумаге выполните чертеж пола в масштабе. Монтировать теплый пол из труб можно с помощью двух методов:

1. Змеевидный.
2. Спиралевидный.

Наиболее простым в исполнении считается первый вариант. Но он имеет соответствующий недостаток. Теплоноситель теряет температуру по мере прохождения по трубе и в дальней точке будет плохо прогревать пол. Такой метод применяют, когда нужно в одной части комнаты сделать пол теплее, чем в другой.

Спиральная схема установки лишена такого недостатка. Происходит чередование горячей и холодной трубы. Этот метод является наиболее популярным.

Выбрав желаемую схему, нужно нанести ее на чертеж. Допустимый интервал между трубами равен 35 сантиметрам. Считается, что труба для теплых полов с диаметром в 16 мм прогревает толщу стяжки во всех направлениях на 15 см. А это значит, что шаг трубы меньше 15 см нецелесообразен.

От стен трубы должны монтироваться на расстоянии более 20 см. Длина одного контура не должна быть больше 80 м, приемлемой длиной считается показатель в 50 м.

Обязательно выберите и укажите место установки коллектора на схеме. Так как труба контура стартует и финиширует именно в нем. Для определения метража, измерьте получившийся трубопровод на чертеже с помощью линейки и умножьте на масштаб. К конечной цифре прибавьте десяти процентный запас на подрезку.

Для того чтобы сделать теплый пол из полипропиленовых труб своими руками нужно правильно выполнить все подготовительные мероприятия. Алгоритм действий выглядит следующим образом:

• Нужно удалить старое напольное покрытие, а так же выполнить демонтаж стяжки.
• Осуществить осмотр основы и, если это нужно, то отремонтировать трещины и выбоины. Для этого трещины очищаются от крошки бетона до твердой части, затем грунтуются и заделываются раствором.
• Затем выполняется монтаж гидроизоляционного слоя. В этой роли применяется плотная полипропиленовая пленка. Если невозможно уложить всю площадь пола единым куском, то на стыках пленки нужно выполнять нахлест минимум 15 сантиметров, а скреплять пленку нужно скотчем. На стенки она должна заползать на 20 см.
• Далее выполняется монтаж теплоизоляционного слоя. Можно применять различные материалы как рулонного, так и плиточного исполнения. Если был выбран пенополистирол экструдированный, то важно соблюсти полное отсутствие зазоров между плитами. Чтобы избежать щелей рекомендуется монтировать утеплитель в два слоя, таким образом, чтобы верхние плитки перекрывали стыки нижнего ряда. Так же оставшиеся щели можно заполнить строительной пеной.
• Затем выполняется укладка подложки с фольгированным слоем. Данное покрытие отражает тепловые лучи вверх, тем самым лучше прогревая стяжку и соответственно воздух в комнате. Это покрытие соединяется специальным фольгированным скотчем.

Читайте также:  Как рассчитать тепло теплого пола

Строгое следование и тщательное выполнение всех подготовительных действий позволяет значительно снизить финансовые затраты на энергоносители и сделать теплые полы в однотрубной системе отопления, которые прослужат долгое время.

Укладка полипропиленовых труб

Для плавного обогрева всей площади комнаты рекомендуется применять схему укладки “змейка”.

Для укладки труб можно приобрести маты с бобышками, либо применять армированную сеть с крупным размером ячейки.

Сетка так же осуществит армирование стяжки, что увеличит срок ее эксплуатации. Труба прикрепляется к сетке по ранее расчерченному плану с применением вязальной проволоки или пластиковых хомутов. Не рекомендуется сильно затягивать крепеж, так как можно повредить трубу. Расстояние между хомутами не должно быть больше 80 сантиметров.

Затем выполняется установка коллектора. В него сходятся начало и конец всех контуров теплового пола.

Монтаж контуров коллектора

На завершающем шаге производится подключение и настройка контуров в коллекторе согласно сопроводительным документам изделия. Основной алгоритм выглядит следующим образом:

• Закрепление начала трубопровода в подающем коллекторе, а его конца в обратном.
• Далее проверяется система на работоспособность. Для этого заполняется каждый контур теплоносителем в отдельности. Для вытравливания воздуха все клапана в распределителе открываются.
• Нужно установить давление в трубах в полтора раза выше рабочего, но он не должен быть меньше 6 бар.
• Спустя четверть часа уровень давления снизился, его нужно повысить вновь. Этот этап проводится трижды.
• Затем схема остается нагруженной ровно на сутки. Монтаж признается исполненным грамотно, если давление упало всего на 2 бара.

Затем производится заливка стяжки с обязательным использованием специализированных присадок, в виде микрофибры. Раствор должен высохнуть полностью, в период его просушки категорически запрещено использовать тепловой пол.

Читайте также:  Как сделать подогрев пола без стяжки

В вышеописанном материале был полностью освещен вопрос, как выполнить тепловой пол из полипропиленовых труб самостоятельно. Изучив его, вы сможете выполнить данный вид ремонта самостоятельно.

Отопление с помощью системы «тёплые полы» становится все доступнее. Система водного тёплого пола — это трубы, которые монтируют под покрытием пола и подключают к системе отопления; в роли эффективного теплоносителя выступает вода. Такой тип напольного обогрева обходится дешевле электрического подогрева.

Монтаж труб в бетонный пол

При монтаже в бетонные полы часто используют трубы из полипропилена. Монтировать тёплый пол из полипропиленовых труб в бетонную стяжку можно своими руками, тем самым сэкономив.

Планируя монтаж обогревательной системы учтите, что у вас уйдёт минимум месяц с начала работ до полного высыхания стяжки. В комнате, где проводится монтаж, следует поддерживать рабочую температуру выше 5°C.

При монтаже в квартире стоит провести экспертизу и получить разрешение коммунальных служб. Бетонные полы нельзя класть в полностью деревянные дома.

Особенности полипропиленовых труб

Для прокладки тёплого пола в цементную стяжку в качестве материала, из которого сделаны трубы, выбирают полипропилен по ряду причин:

• Полипропилен, в отличие от ряда других материалов, хорошо лежит в цементной стяжке, обладает особой прочностью и стойкостью.
• Тёплый пол с трубами из полипропилена выходит дешевле тёплого пола из других материалов.
• В отличие от изделия из металлопластика хорошо переносит перепад температур и не лопается при замерзании.
• Малый вес является преимуществом при их транспортировке и работе.
• Не имеют коррозии.
• Хорошо лежат в стяжке, в то время как изделия из металлопластика нельзя закатывать в бетон.
• Высокая эффективность теплоотдачи.
• Работа полипропиленовых труб без потери качества осуществляется до 50 лет.

Существуют и недостатки в использовании:

• Их нельзя использовать в помещениях с повышенной пожароопасностью. Оптимальной рабочей температурой для них является +75°C. Максимальной — 95°C.
• В отличие от ряда других плохо гнутся, из-за чего уложить их с шагом менее 13 сантиметров является проблематичным. Однако обычно используется больший шаг при укладке.
• Необходимо использовать трубы с армированием, так как однослойные в стяжке могут сильно деформироваться.
• Монтаж невозможен в суровых климатических условиях, так как температура теплоносителя в тех местах составляет свыше 110°C.

Рекомендуем ознакомиться:  Как правильно установить и настроить термостатический клапан

Полипропилен является одним из рекомендуемых материалов для тёплого пола в бетонной стяжке, его часто выбирают как материал, с которым можно работать самостоятельно. Ниже подробно рассказано, как сделать тёплый пол в бетонной стяжке из полипропиленовых труб.

Выбор

Полипропиленовые трубы представлены на рынке в нескольких вариантах. Они делятся на однослойные и многослойные. В отношении многослойных проводят армирование при помощи алюминия либо стекловолокна. В системе тёплые полы нужно использовать многослойные трубы. Они существуют в трёх видах:

1. С алюминиевым слоем, который располагается по наружной части или между слоёв полипропилена.
2. Композитные армированы между слоями смесью на алюминиевой и стекловолоконной основе.
3. Со слоем из стекловолокна являются оптимальными для устройства пола с подогревом. Они не деформируются при перепадах температур, отличаются повышенной стойкостью и прочностью, хорошо лежат в стяжке.

Полипропиленовая труба для монтажа тёплого пола должна быть до 17 мм в диаметре.

Расчёт труб

Есть два метода расчёта необходимого количества труб. Вначале следует определиться со схемой укладки. Их всего две: змейка и улитка. Иногда их совмещают. Существует двойная и одинарная укладка.

Есть несколько пунктов, которые следует соблюдать:

• Оптимальная общая длина труб для водяного тёплого пола до 50 метров. При желании можно удлинить до 80 метров, но в этом случае система может работать неэффективно.
• Между витками следует делать шаг не больше 30 сантиметров. Обычно этого достаточно для эффективного обогрева. В местах с высокой теплопотерей, например, у окон можно укладывать с шагом в 10–15 сантиметров.
• При двойной укладке (двойная змейка) тепло распространяется равномерно по всей системе. В ином случае следует первую половину укладывать у окон как у мест с высокой теплопотерей. Это связано с тем, что горячая вода по мере продвижения остывает.
• Следует помнить, что полипропилен является материалом с малой гибкостью. При укладке нужно это учитывать и не делать слишком «крутые» повороты.

При расчёте количества труб пользуются двумя методами — ниткой и миллиметровой бумагой. Расчёт по нитке производится просто: на пол кладётся нитка в местах будущего похождения труб и потом замеряется.

Рекомендуем ознакомиться:  Как вручную или с помощью приспособлений согнуть металлопластиковую трубу

При расчёте на миллиметровой бумаге вначале чертится план помещения, в которое будут монтировать, на ней рисуется схема и вычисляется необходимая длина труб.

При расчёте количества труб к итоговым расчётам надо прибавить 10% для возможного перерасхода.

К чему подключать

Система водяного тёплого пола подключается к распределительному коллектору. Он представляет собой гребёнку для подключения от каждого контура, число патрубков на ней равно числу контуров.

Контрольные приборы и группу безопасности устанавливают сюда же. К ним относятся: манометр, воздушный клапан, регулировочный кран, кран для слива, смеситель. Существуют автоматические коллекторы, которые рекомендуют устанавливать при большой площади обогрева.

Распределительный коллектор устанавливают невысоко от пола, в него через специальные отверстия заводят трубы.

Монтаж

Монтаж обогревательной системы происходит в несколько этапов.

Подкладка

Для эффективного обогрева пол до укладки необходимо подготовить.

Если основания как такового нет, вначале делают черновую стяжку из песчано-цементного раствора. Если в качестве основания выступают бетонные плиты, их выравнивают, замазывая все щели и добиваясь отсутствия перепада уровня выше 1 см.

Черновую стяжку очищают от грязи и пыли, после чего укладывают слой гидроизоляции. Материалом для этого обычно выступает толстая плёнка. Специалисты рекомендуют заводить плёнку на стены на расстояние в 10–20 сантиметров. В помещении с повышенной влажностью, в загородных домах это является обязательным. Плёнку укладывают внахлёст на 10–20 сантиметров и в местах стыков проклеивают монтажным скотчем.

По периметру комнаты клеится демпферная лента. Её края должны быть примерно на 20 мм выше будущей стяжки. После высыхания стяжки края ленты обычно обрезают.

Затем укладывают теплоизоляцию для того, чтобы тёплые полы обогревали помещение наиболее эффективно. Существуют разные теплоизолирующие материалы как рулонные, так и в виде плит; выбор покрытия зависит от личных предпочтений, цены, толщины. Все щели между ними стоит заделывать монтажной пеной для исключения возможности утечки тепла. Толщина теплоизоляции при монтаже на холодном полу или грунте должна быть от 5 сантиметров, в ином случае достаточно 3 сантиметров.

Если теплоизоляционный материал не фольгирован поверх него кладут фольгированную плёнку. В месте стыков её следует проклеивать алюминиевым скотчем.

Рекомендуем ознакомиться:  Особенности сэндвич-трубы и правила ее установки при сооружении дымохода

По завершении пол готов к укладке отопительного контура.

Укладка труб

При работе с полипропиленом в помещении требуется поддерживать рабочую температуру выше 5°C.

Крепить трубу можно двумя способами: с помощью дюбелей через теплоизоляцию и крепление к армированной сетке. Предпочтительным является вариант крепления к сетке как более надёжный. Плюс к этому сетка позволяет укрепить слой стяжки, которой будут покрывать систему отопления.

Сетку для крепления кладут на теплоизоляционную подложку. Затем по ней прокладывают трубы для тёплого водяного пола согласно ранее выбранной схеме и крепят пластиковыми хомутами или проволокой. Крепление нельзя затягивать слишком сильно — это может привести к деформации труб во время работы и понизить их срок службы. В месте соединений между собой их скрепляют с помощью специального сварочного аппарата. Он существует в нескольких вариантах и прост для работы.

Укладка начинается с коллектора. Вначале к нему присоединяют один конец, и после укладки труб по всему помещению подсоединяют второй.

Тестирование

После прокладки и закрепления труб их подключают к коллектору и тестируют. Для теста отопительного оборудования подают воду, одновременно с этим вытравливая воздух. Давление воды при этом должно быть выше рабочего, но не более 6 Бар.

Через сутки проверяют давление, и если оно опустилось не более чем на 2 Бар, то можно приступать к покрытию. Если давление меньше, значит, в прокладке произошла ошибка.

Завершающий этап

После успешного тестирования приступают к укладке бетонной стяжки. Если помещение небольшое, можно дополнительно использовать ещё одну армирующую сетку, которую кладут сверху.

Для бетонной стяжки готовится специальная смесь с пластификатором, при отсутствии дополнительной армирующей сетки также рекомендуют добавлять фибру из волокон полипропилена. Укладка стяжки происходит при температуре от 5C. Стоит помнить, что стяжке для полного высыхания нужно 28 дней.

Включение проводится после затвердевания стяжки. Перед первым запуском следует обезвоздушить трубы.

После того как стяжка высохла, можно приступать к укладке полового покрытия. Выбор покрытия пола осуществляют среди материалов со специальной маркировкой. Идеальным материалом для тёплого пола считается плитка.

Используемые источники:

• https://znatoktepla.ru/teplyj-pol/tyoplyj-pol-iz-polipropilenovyh-trub.html
• http://domotopil.ru/teplyi_pol/vodjanoj/teplyj-pol-iz-polipropilenovyx-trub.html
• https://kaminyn.ru/tyoplyiy-pol/vodnyiy/polipropilenovyie-trubyi-dlya-teplogo-pola.html
• https://delaypol.com/teplyj-pol/teplyj-pol-iz-polipropilenovyh-trub.html
• https://infotruby.ru/polipropilenovye/teplyj-pol
