Самовсасывающие насосы для воды: устройство, принцип работы, правила эксплуатации

Если в загородном доме нет централизованного водоснабжения, то одним из первых устройств, которое понадобится, является водяной насос. В зависимости от назначения указанного оборудования, он сможет снабжать дом питьевой водой или использоваться для полива огорода, проведения осушительных работ и других целей.

Виды водяных насосов

Есть много видов насосов, поэтому перед приобретением надо определиться, для каких целей будет использоваться водяной насос.

Условно можно разделить насосы на три вида:

Водяные. Такие насосы используются для подачи питьевой воды, поэтому дополнительно оборудуются системой очистки. Такую воду можно не только пить и готовить из нее пищу, но и использовать для принятия душа или полива огорода.
Дренажные. Этот вид применяется для перекачивания воды, в которой есть небольшие примеси мусора. Они могут подавать воду для полива участка прямо из пруда, речки или другого водоема. Основная их задача – откачка сточных вод, например, из подвала, бассейна и в других аналогичных случаях.
Фекальные. Такое оборудования является самым дорогим, оно предназначено для откачки жидкости из фекальных ям. По своей конструкции, такие насосы похожи на дренажное оборудование, но имеют большую функциональность.

Каждый вид указанного оборудования, в зависимости от своей конструкции, может быть поверхностным или погружным.

Поверхностный водяной насос

Если на участке есть неглубокий колодец или в водоеме чистая вода, то для ее подачи можно использовать поверхностный насос. Такие агрегаты находятся на поверхности воды, для этого они снабжаются специальным поплавком. Можно устанавливать такое оборудование и рядом с колодцем или водоемом. В зависимости от модели поверхностного насоса и от его мощности, глубина всасывания составляет 5-9 м. Дорогие поверхностные насосы, оснащенные эжектором, могут подавать воду на высоту до 30-40 м.

Такие насосы в свою очередь делятся на:

Вихревые – перекачивание воды происходит вихреобразно под высоким давлением.

Центробежные, они могут быть одно или многоступенчатыми, работает такое оборудование за счет центробежной силы и они надежнее вихревого типа.

Самовсасывающие – перекачивают воду с воздухом.

Жидкостно-кольцевые – кроме воды, могут перекачивать и такие жидкости как дизельное топливо.

Портативно-переносные – это вид самовсасывающих насосов, они за счет своей конструкции, способны удалять из воды воздух.

Погружной водяной насос

Такое оборудование может использоваться для подачи воды с глубины, при этом неважно, она будет большой или нет. По своему назначению, эти насосы могут быть таких типов:

Колодезные – они могут работать как частично, так и полностью погруженными в воду, имеют поплавковый выключатель, он отключает насос, когда уровень воды в колодце становится критическим.

Скважинные – подают воду с большой глубины, с их помощью можно подавать жидкость с небольшими примесями земли или гравия.

Дренажные – они применяются для откачки воды, имеющей незначительное загрязнение.

Фекальные – используют для откачки канализационных стоков.

Когда будете выбирать водяной насос, учитывайте, что подача воды с глубины 1 м соответствует ее горизонтальному перемещению на расстояние 10 м.

Устройство

В зависимости от типа оборудования, будет отличаться и его устройство, но общий принцип у всех насосов одинаковый. В зависимости от типа оборудования, оно может перекачивать жидкость в вертикальном или горизонтальном направлении.

Вихревой насос

Это оборудование состоит из корпуса, в нем находится электрический мотор, а также рабочего элемента, подающего воду. Внутреннее устройство будет отличаться от того, каким способом происходит преобразование электрической энергии в кинетическую. Между собой насосы отличаются устройством рабочего элемента.

Лопастный или центробежный водяной насос имеет диск с лопастями. Лопасти имеют изгиб, который направлен в противоположную сторону вращения крыльчатки. Если рабочее колесо одно, то это одноступенчатая модель, а если их несколько, то многоступенчатая.

Вибрационные насосы в своем составе не имеют вращающихся деталей. В них есть поршень, который во время работы совершает возвратно-поступательные движения и за счет этого подается вода. В действие поршень приводится при помощи электромагнита, поэтому такие модели еще называют электромагнитными насосами.

Принцип действия насосов

Принцип работы будет отличаться от того, какой водяной насос используется:

Центробежный насос. Это наиболее распространенное оборудование. Рабочее колесо зафиксировано на валу электродвигателя, которым оно и приводится в действие. Вода заполняет пространство между лопастями и когда рабочее колесо начинает движение, за счет центробежной силы, на входе создается пониженное, а на выходе повышенное давления и вода подается в выходной патрубок.
Мембранные или вибрационные насосы. Мембрана разделяет внутреннюю часть на две половинки. В одну полость поступает вода. Когда начинает работать электромагнит, он приводит в действие мембрану, и она начинает изгибаться в обе стороны. За счет этого меняется давление, и вода подается в выходной парубок. Наличие обратного клапана не дает ей возможности вернуться назад.

Производительность будет выше у центробежных насосов, они также имеют большой срок службы, но стоимость вибрационного оборудования значительно меньше.

Область применения

В зависимости от типа выбранного оборудования, оно может использоваться для различных целей. Если необходимо подавать питьевую воду с неглубокого колодца или чистую воду из водоема для полива участка, то надо использовать поверхностный водяной насос.

При необходимости подачи воды из глубокой скважины или колодца, понадобится погружной скважинный насос. Чтобы поливать участок слегка загрязненной водой из пруда или для удаления воды с погреба, бассейна, необходимо использовать дренажные насосы. Они могут перекачивать воду, в которой есть незначительные включения твердых частиц.

Фекальные насосы применяются для очистки сточных ям и могут перекачивать воду, в которой есть твердые частички. По своему устройству они похожи на дренажное оборудование, но могут работать с более грязными жидкостями, что значительно расширяет область их применения.

Особенности выбора

Для совершения правильного выбора водяного насоса, в первую очередь надо смотреть на такую его характеристику, как производительность. Если в доме проживает семья, состоящая из 4 человек, то для снабжения его питьевой водой, будет достаточно оборудования производительностью 40 литров в минуту.

Кроме этого, большое значение имеет напор или высота подачи воды. Большинство бытовых насосов способны поднимать воду с глубины 5-9 м и подавать ее на высоту 10-15 м. Это важно, так как часто воду надо не только достать из-под земли, но и подать на 2-3 этаж. Все это влияет на давление, которое сможет создавать оборудование в системе. Для расчета давления в водопроводе, надо будет учитывать, как модель насоса и его параметры, так и уровень залегания воды, размер и рельеф участка, а также ваши потребности.

Кроме основных параметров, покупая водяной насос, надо учитывать следующее:

Состояние и качество водовода, его диаметр, наличие клапанов, поворотников и тройников.
Наличие контролера холостого хода, этот элемент останавливает работу насоса, когда нет воды.
Наличие реле давления, которое позволяет контролировать напор в системе водоснабжения.
Гидроаккумулятор, он не дает возможности перегружать насос и позволяет контролировать рабочее давление.
Качество изготовления оборудования, так как только хорошая электроизоляция обеспечивает безопасное и длительное использование насоса.
Насосы могут быть электрические и бензиновые, последние используются в местах, где нет доступа к электросети.
Соответствие скважинного насоса диаметру скважины, он должен быть хотя бы на 10 мм меньше.
Система охлаждения насоса, она может быть водяной или масляной, последняя надежнее, но стоимость такого оборудования будет выше.
Число фаз, так как мощные насосы требуют подключения к трехфазной сети, а это возможно не на всех участках.
Материал корпуса, чугунный корпус более тяжелый, но он гасит шум во время работы насоса, а нержавеющий или металлопластиковый легче, но более шумный.
Возможность сервисного обслуживания в центрах, расположенных недалеко от места проживания.

Преимущества и недостатки

Преимущества центробежных насосов:

Вода подается под непрерывным напором.
Простое устройство.
Недорогой ремонт.
Простое обслуживание.
Для них проще устанавливать автоматику.
Надежность, поэтому такие насосы имеют большой срок службы.
Доступная стоимость.

Среди недостатков это: вначале работы такого оборудования, его корпус надо заполнить водой, так как центробежной силы может быть недостаточно для засасывания жидкости.

Вихревые насосы имеют высокую всасывающую способность. Не боятся наличия в системе воздуха, имеют небольшой вес и размеры. Среди их недостатков, надо отметить быстрый износ деталей и сравнительно низкую эффективность.

Вибрационные насосы или их еще называют электромагнитные, они не имеют вращающихся деталей, поэтому могут подавать воду с твердыми примесями небольшого размера, это может быть песок, ил, они имеют невысокую стоимость. Главным недостатком такого оборудования является то, что оно постоянно вибрирует, поэтому часто выходит из строя. Для защиты от перепадов напряжения необходимо использовать стабилизатор.

Из чего состоит механизм устройства?

В центре конструкции находится сердцевина, которая представляет собой латунные трубки плоскоовальной формы, расположенные по вертикали в четыре пластины. Окружают ее стойки для крепления баков сверху и снизу. Для смягчения вибраций в местах соединения деталей с радиатором установлены амортизаторы. На стороне дизеля мы можем увидеть кожух вентилятора. Спереди радиатор защищает облицовка. Помимо кожуха к радиаторной стойке прикреплены кронштейны, на которых установлен расширительный бак. Вот и все основные составляющие устройства.

Какие бывают виды водяных насосов?

Мы рассмотрим деление по таким критериям: условия использования и устройства рабочего элемента.

По этому критерию бывают:

Поверхностные;
Погружные;
Бытовые;
Промышленные.

Теперь отдельно рассмотрим особенности каждого из них.

Первые из них погружные. Для них характерное полное погружение в жидкость и бесперебойная ее перекачка. Принцип работы: выталкивание воды наверх.

Плюсы наружных помп: они без труда смогут закачивать воду на высоту 20 м, легко поддаются монтажу и обслуживанию. Минусы: глубина максимальной откачки – 7 м, очень шумная работа. Существуют, конечно, бесшумные модели, но стоят они намного дороже.

Рекомендуем к прочтению:Устройство и принцип работы вихревого насоса

Второй тип насосов называется поверхностные. Это более мобильные устройства: могут легко переноситься и в момент работы находиться на поверхности земли. Принцип действия заключается в том, что жидкость поступает по трубопроводу и переводится в напорный сектор.

Плюсы глубинных оборудований: без труда справиться с глубиной даже 50 м, работают без шума, очень компактны. Минусы: слишком высокая стоимость.

Бытовые и промышленные (инжекторных) имеют такие отличие друг от друга: производительность и моторный ресурс. Бытовые есть источником поставки воды в жилых массивах, для очистки вод и полива земельных участков. Из-за возникшего большого спроса на данный вид, полки этого сегмента рынка просто кишат огромным ассортиментом. Поэтому очень важно правильно определиться с моделью.

Плюсы инжекторных насосов: простота и надежность в установке, безопасность, возможность справляться с большими глубинами, подходят для бытовых сфер, высокая производительность и сниженный энергический расход.

Больше информации о классификации и предназначении различных видов вы найдете ниже в статье.

Классификации на основании рабочего устройства, которое влияет на поток воды:

Лопастные. Принцип работы заключается в воздействии машин на перекачиваемую консистенцию крутящегося колеса. На нем прикреплены лопасти, которые согнуты в противоположную сторону его движения. Эффект вращения передается с вала электродвигателя на вал колеса. Результатом становиться возникновение центробежной силы между лопастями и вытеснение водного потока к выходному трубопроводу. Как видим из описания, данный механизм – многоступенчатый. Исходя из конфигурации колеса и возможности изменения формы водотока, их можно разделить на центробежные, вихревые и самовсасывающие.
Вибрационные. Для этой группы характерно отсутствие вращательных частей. Воздействие на воду происходит за счет возвратно-поступательных движений поршня. Приводит в действие его вибратор, или по-другому якорь электромагнита. За время синусоидного процесса полярность изменяется дважды, в это время вибратор выступает в роли амортизатора. В результате его работы появляются колебания воды, избыток выталкивается наружу, а в входные клапаны поступает новая. Используются преимущественно в колодцах.

Преимущества: отказ от электродвигателя, экономия денег.

Внимание! Главным недостатком вибрационного насоса есть достаточно высокий уровень вибраций. Поэтому это устройство мы рекомендуем использовать исключительно в колодцах, так как, существует риск, что в скважинах маленькой глубины механизм может биться о стенки.

Как правильно выбрать водяной насос?

Каждое устройство имеет свои плюсы и минусы. Первое с чем стоит определиться – это для какой цели вам необходим насос, и в каких условиях ему придётся работать?

Параметрами помп выступает:

Рекомендуем к прочтению:Устройство и принцип работы вакуумного насоса

Напор (максимальная высота подъёма жидкости);
Подача (перекачиваемая вода за единицу времени);
Мощность (кВт / час );
Минимальный уровень чистоты водного ресурса.

Если вы выбираете насос для центробежного водоснабжения глубиной скважины до 40 м, то вам подойдет погружной вибрационный или погружной центробежный. Но стоит учесть, что вибрационные механизмы способны поднять на большую высоту, но подача у них слабая, центробежные и вихревые – наоборот. Считается, что самыми ходовыми есть центробежный (лопастный) как в городах, так и индивидуальном использовании.

Рекомендации: Чтобы избежать непредвиденной поломки, стоит обратить внимание на подверженность водного насоса воздействию взвешенных частиц. Эти показатели всегда можно увидеть в магазине, где вы его приобретаете. Не пренебрегайте параметрами! Ведь если вы выберете правильное оборудование, то будете наслаждаться его работой не один год.

Технология ремонта водяного насоса

Самой частой поломкой водного насоса считается выход сальника из строя. Чтобы избавиться от неисправности, необходимо заменить сломанную деталь. Мы вам расскажем, принцип избавления от данной проблемы.

Для начала мы разберем насос. Выполняем все в данной последовательности:

Отгибаем стопорную шайбу;
Далее выворачиваем гайку-колпак, при этом, удерживая вал от проворачивания;
Снимаем крыльчатку с сальника;
Совлекаем уплотнительное и упорное кольца;
Вытаскиваем шкиф привода и выбивается шпонка;
Снимаем пылеотражатели стопорного кольца;
Далее выплесовывается вал водного насоса с подшипниками;
И последние совлекаем все уплотнение.

Наше устройство разобрано и готово к замене сальника, после – все собираем в обратной последовательности.

Примечание: После замены детали, все уплотнения ставятся новые!

Как самостоятельно диагностировать неполадки и устранять?

В этом разделе описаны самые распространенные сбои в производительности насоса и принципы действий их исправлений.

Когда возникает кавитация и как от нее избавиться?

Забилась труба вентиляции или ее диаметр слишком мал. В этом случае стоит прочистить или купить более широкую трубу и заменить.
Попали частицы воздуха или газа в жидкость. При этой проблеме необходимо совершить полное погружение помпы в воду или установить специальные отбойные щитки.
Забился или зашлаковался трубопровод. Для устранения неполадки необходимо очистить его и гидравлический участок.
Чрезмерно высокая температура перекачки – найти другой насос.

В чем причина нехватки мощности?

Вращение помпы имеет неправильное направление. В этом случае необходимо поменять фазы местами.

Внимание! Это касается только трехфазных насосов.

Износ или повреждение колеса. Необходимо сменить сломанную или непригодную деталь.
Забилась линия насоса или колеса, тогда нужно их почистить;
Засорился обратный клапан – просто отфильтруйте его;
Задвижка может быть негерметичной. Тогда нужно плотней закрыть ее.
Засорилась вентиляция. Осмотреть и при надобности почистить.

В каких случаях прибор управления показывает Перегрузка?

Упало сетевое напряжение. В этом случае проверьте напряжение.
Высокая плотность жидкости переутомляет мотор. Необходимо сменить мотор или поставить колесо меньшего размера.
Повышение температуры устройства. Если это произошло, то сразу необходимо при помощи запорной арматуры снизить генерированность.
Если одна фаза выпала, то нужно проверить контакты, при нужде сменить предохранители.

Почему возникает шум у обратного клапана и как с ним бороться?

Причина этому может быть одна – это то, что очень медленно закрывается клапан и может ударяться. В этом случаи необходимо сменить его на быстрозапорный.

Если само оборудование работает громко, как решить шумовые неудобства?

Несоответствующий курс движения колеса. В этом случае мы меняем жилы питания кабеля.
Порча рабочего колеса. Решением будет смена запчасти.
Забита линия аппарата или вентиляции. При любом загрязнении мы производим очистку.
Низкий показатель уровня жидкости в резервуаре. Тогда мы проверяем уровень и, если нужно, перенастраиваем устройство.
Причиной шума может стать колыхание трубопроводов. Мы проверяем эластичность соединений и туго фиксируем с помощью анкеров трубы.

Вывод: этот раздел создан для контроля, за правильной эксплуатацией водных помп. Если вы будете правильно ухаживать за ним и сможете устранять самостоятельно, и по первому сигналу, поломки, ваши помпы прослужат вам качественно и стабильно не один десяток лет.

</index>

Содержание:

Представленные на современном рынке в большом разнообразии для воды помпы практически ничем не отличаются от обычного насосного оборудования ни по конструкции, ни по функциональным возможностям. Более высокая стоимость таких устройств объясняется тем, что они, если сравнивать их с обычными насосами, характеризуется высокой производительностью и способны формировать поток воды с более мощным напором. Кроме того, водяные помпы отличаются высокой мобильностью и работают автономно, что позволяет использовать их даже в тех местах, где применение обычных насосов не представляется возможным.

По настоящему мобильными является бензиновые и дизельные помпы

Назначение, конструкция и принцип действия

Основу конструкции помп, предназначенных для перекачивания воды, составляют два элемента: непосредственно сам насос и двигатель, который приводит его в действие. Если раньше помпы для воды выпускались исключительно в ручном исполнении, то сейчас они оснащаются приводными двигателями, работающими на газе, бензине, дизельном топливе и электричестве.

Благодаря своим техническим и эксплуатационным характеристикам водяные помпы обладают широкими функциональными возможностями, что позволяет успешно использовать такое оборудование для решения различных хозяйственных и бытовых задач:

осушения искусственных и естественных водоемов;
откачивания воды из затопленных погребов и подвальных помещений, строительных котлованов и траншей;
осушения заболоченных участков, а также участков, на которых вода скопилась в результате обильных осадков или интенсивного таяния снега;
ликвидации последствий наводнений и паводковых ситуаций;
устранения последствий аварий в системах водоснабжения и канализации;
обеспечения функционирования систем полива и орошения;
тушения пожаров;
откачивания жидкой среды из выгребных ям, септиков и резервуаров очистных сооружений;
перекачивания воды из различных резервуаров и их наполнения.

Устройство водяной помпы на основе двигателя внутреннего сгорания

Водяные помпы оснащаются преимущественно центробежными насосами, принцип работы которых заключается в следующем.

Вода, попадающая во внутреннюю камеру такого устройства через его входной патрубок, захватывается лопатками вращающегося рабочего колеса, которое приводится в движение при помощи приводного двигателя.
Центробежная сила отбрасывает перемещаемую воду к стенкам рабочей камеры и увеличивает давление жидкости.
Под воздействием давления вода выталкивается из внутренней камеры насоса через его напорный патрубок.
В результате в центральной части внутренней камеры создается разрежение воздуха, что способствует всасыванию новой порции перекачиваемой воды.

Принцип работы вертикального центробежного насоса

Поскольку вращение рабочего колеса центробежного насоса происходит с постоянной скоростью, процесс перекачивания воды через его внутреннюю камеру протекает в постоянном режиме, без пульсаций, что является одним из наиболее значимых достоинств устройств данного типа.

Основные виды

Помпы для перекачивания воды классифицируются по различным параметрам. В зависимости от того, какого типа двигатель приводит в действие насос, помпы могут быть:

электрическими;
бензиновыми;
дизельными;
газовыми.

Наиболее распространенными видами водяных помп, которые отличаются простотой эксплуатации и доступной стоимостью, являются устройства, оснащаемые электродвигателем. Для их работы необходимо наличие электрической сети с напряжением 220 В.

Водяная помпа с электродвигателем справится с откачкой незначительного объема воды из подвала

Водяные помпы, оснащенные бензиновыми и дизельными двигателями, являются полностью автономными, для их функционирования не требуется наличия электрической сети. Благодаря этому использовать такое насосное оборудование можно в любом месте, где в этом возникает необходимость. К достоинствам бензиновых и дизельных помповых устройств также следует отнести:

высокую производительность;
высокое значение создаваемого напора воды;
простоту технического обслуживания и ремонта;
возможность работать практически в беспрерывном режиме за счет охлаждения рабочих узлов потоком перекачиваемой воды;
быстрый запуск даже в условиях минусовых температур.

Габариты бензиновой или дизельной помпы зависят от её мощности и производительности

Из недостатков бензиновых и дизельных помп для воды, если сравнивать их с электрическими устройствами, следует отметить большие габариты и вес, а также значительный шум при работе.

Ручные помпы для воды, приводимые в действие приложением физических усилий пользователя, сегодня также достаточно активно используются собственниками дач и частных домов, не подключенных к сети центрального электроснабжения. Такие устройства производятся в различном конструктивном исполнении и могут быть применены лишь в тех случаях, когда глубина подземного источника, из которого необходимо откачать воду, не слишком значительна.

Основные разновидности ручных помп для воды

Сегодня производители предлагают несколько типов ручных помп:

поршневые, работающие по принципу хорошо знакомой всем колонки;
штанговые, которые способны откачивать воду с глубины, доходящей до 30 метров;
крыльчатые, функционирующие по принципу центробежного насоса;
мембранные (или диафрагменные);
роторные.

Принцип действия ручной помпы поршневого типа

По расположению водяной помпы по отношению к перекачиваемой воде выделяют поверхностные и погружные устройства. Первые, как следует из их названия, располагаются на поверхности земли, в непосредственной близости от водного источника, а в перекачиваемую жидкость погружается всасывающий шланг, верхний конец которого подсоединяется к всасывающему патрубку устройства. По удобству эксплуатации и технического обслуживания поверхностные модели являются более предпочтительным вариантом, но они не могут откачивать воду из подземных источников значительной глубины.

Погружная помпа для воды в процессе эксплуатации располагается в толще перекачиваемой жидкой среды, которая поднимается на поверхность по заборной трубе или шлангу. Поскольку насосы погружного типа работают не по всасывающему, а по напорному принципу, их можно использовать для откачивания жидкой среды из подземных источников даже очень значительной глубины (100 м и более).

Погружная помпа может использоваться для откачивания воды из колодцев, цистерн или котлованов

На различные типы помпы водяные насосы делятся также в зависимости от типа и степени загрязненности жидкой среды, которую они могут перекачивать.

Водяные помпы для перекачивания чистой и слабозагрязненной воды без ущерба для своего технического состояния могут работать с жидкостью, в составе которой содержатся частицы твердых включений с размером не больше 0,5–0,8 мм.
Помпы, предназначенные для перекачивания жидких сред, характеризующихся средней степенью загрязненности, отличаются высокой производительностью и способностью формировать поток жидкости с мощным напором. Применять их можно в тех случаях, когда размер частиц твердых включений, содержащихся в составе перекачиваемой воды, не превышает 1,5 см. К таким высоконапорным устройствам относятся пожарные мотопомпы, используемые не только для тушения пожаров, но и для решения различных бытовых и хозяйственных задач, связанных с необходимостью откачивания воды и ее дальнейшей транспортировки по напорному шлангу или рукаву на значительные расстояния.
Помпы для воды, характеризующейся сильной степенью загрязнения, применяются для перекачивания жидких сред, содержащих в своем составе твердые частицы, размер которых доходит до 2,5 см. Насосное оборудование данного типа отличается высокой производительностью и способно создавать напор потока жидкой среды, значение которого доходит до 35 метров водяного столба.
Насосное оборудование фекального типа специально предназначено для перекачивания канализационных сточных вод, в составе которых содержатся крупные и волокнистые нерастворимые включения. Конструкция таких насосов дополнена специальным устройством, в функции которого входит измельчение нерастворимых твердых и волокнистых включений, содержащихся в перекачиваемой жидкой среде.

Помпы для розлива питьевой воды

К отдельной категории помповых устройств относятся механические или электрические приспособления, специально предназначенные для розлива питьевой воды из пластиковых бутылей большой емкости. Такие устройства можно встретить во многих офисах или в общественных учреждениях с большим количеством посетителей. С такими же целями используются кулеры, но они, в отличие от помп, которые только перекачивают воду из емкости, дополнительно фильтруют и охлаждают ее.

Самая простая помпа для розлива бутилированной воды – это ручной насос. приводимый в действие ладонью

Сегодня производители предлагают два вида помп, используемых для розлива питьевой воды: механические и электрические. Естественно, более удобными в использовании являются электрические помпы, которые приводятся в действие и отключаются простым нажатием на кнопку. Работать помпы электрического типа могут от специального блока питания, подключаемого к стандартной электросети, либо от аккумуляторной батареи с напряжением 12 В.

Для того чтобы привести в действие помпу для питьевой воды механического типа, необходимо нажать на верхнюю часть корпуса такого приспособления. В отличие от электрических, механические помпы выдают воду не непрерывным потоком, а порциями – при каждом нажатии.

От правильного выбора перекачивающего оборудования зависит безопасная и стабильная работа сети водоснабжения и отопления частного дома. Не существует универсально модели гидравлических машин, предназначенных для эксплуатации в любых условиях. Характеристики и устройство водяного насоса – это информация, на которую опираются потребители. Зная принцип работы и основные детали агрегата, легко подобрать нужную модель и выполнять обслуживание в процессе эксплуатации.

Модели водяных насосов

Классификация насосов

Организация подачи воды из автономного источника невозможно без использования в системе водоснабжения гидравлического механизма. Чтобы направить поток воды в нужном направлении агрегат придает жидкости кинетическую энергию. По особенностям конструкции рабочего элемента происходит разделение приборов на несколько видов:

центробежные;
вибрационные;
вихревые.

По условиям эксплуатации насосы делятся на две группы:

Поверхностные – располагаются вне источника водоснабжения, осуществляя подачу жидкости через подводящий трубопровод. Это оптимальный вариант при организации полива огорода из водоема или резервуара. После окончания сезона механизм легко демонтировать и убрать на хранение.

Поверхностный агрегат
Погружные – агрегаты работают полностью погруженные в жидкость. Их устанавливают в скважины и колодцы глубиной от 10 м. Огромный ассортимент моделей позволяет подобрать вариант для скважины в 80 м. Насосы, работающие под водой, снабжены автоматической защитой от «сухого хода». Такие модели рекомендуются для домов с круглогодичным проживанием.
Кстати, к поверхностным насосам можно отнести и различные ручные насосы для добычи воды из скважины. Изобретенные более 150 лет назад, они являются предшественниками современных поверхностных насосов. Даже сейчас многие фирмы по производству водного оборудования продолжают выпускать такие разновидности. Иногда ручной насос является единственной альтернативой, если на участке устройство полноценного колодца невозможно, а с подачей электроэнергии постоянно возникают проблемы. К тому же цена вопроса значительно ниже в сравнении с электрическими аналогами.

Погружной насос

Внимание. По сфере применения насосы бывают промышленные и бытовые. Первый вариант отличается высокой производительностью и ценой. Для домашнего использования целесообразно устанавливать бытовые агрегаты.

В зависимости от того, как устроен водяной насос, его рабочим элементом являются лопасти или поршень.

Лопастные насосы. Гидравлические машины перекачивают жидкость с помощью вращающегося колеса, с закрепленными на нем радиально изогнутыми лопастями. Вращательный момент обеспечивает вал включенного электродвигателя. По такому принципу работают центробежные и вихревые модели.
Вибрационные насосы. Устройство вибрационных агрегатов характеризуется отсутствием вращающихся механизмов. Перемещение жидкости происходит за счет возвратно-поступательных движений поршня. Устройство приводит в действие электромагнитное поле.

Как работает водяной насос

Назначение насосного оборудования – доставка жидкости к месту водоразбора. Независимо от конструктивных особенностей, принцип действия водяного насоса один и тот же. При включении электродвигателя в рабочей камере создается вакуум. Низкое давление внутри корпуса способствует засасыванию воды, которая перемещается к выходному патрубку. Напор на выходе имеет силу, достаточную для преодоления гидравлического сопротивления трубопровода.

Схема движения воды в вихревом насосе

Тип агрегата и конструкция рабочего органа определяют особенности его эксплуатации.

Центробежный насос

Агрегаты центробежного типа отличаются сочетанием высокой производительности и напора. Оптимальные рабочие характеристики обеспечили их популярность у потребителей. Из чего состоит центробежный водяной насос:

корпус из прочного материала – сталь, латунь, бронза, чугун;
ротор, вращающийся за счет электродвигателя;
рабочее колесо с лопастями (крыльчатка);
патрубки – входной и напорный.

Устройство центробежного насоса

Вращающиеся лопасти рабочего колеса создают внутри корпуса центробежную силу. Жидкость затягиваются внутрь, прижимается к стенкам камеры, а затем под давлением выталкивается в трубопровод. Универсальный тип оборудования отличается широким разнообразием моделей. Агрегаты классифицируются:

по способу установки – погружные, полупогружные и поверхностные;
по направлению вала – горизонтальные и вертикальные;
по количеству рабочих колес (ступеней) – одноступенчатые, многоступенчатые.

Внимание. Оборудование, подающее воду, работает в непрерывном режиме, поэтому для его изготовления используются прочные и безопасные материалы.

Преимущества устройств центробежного типа:

Прочность и долгий срок службы.
Высокий КПД.
Доступная стоимость.

Для организации водоснабжения и полива рекомендуются модели консольного типа. Они рассчитаны на перекачивание жидкости с примесями. Многоступенчатые установки обеспечат высокую производительность и бесперебойную работу по подаче воды. Консольные конструкции требуют защиты от внешнего воздействия, поэтому размещаются в помещении.

Вихревые насосы

Благодаря конструктивным особенностям оборудование способно создать мощный напор. Как работает водяной насос вихревого типа? Лопасти рабочего колеса при вращении образуют вихрь из перекачиваемой жидкости. Это свойство позволяет обеспечить высокий напор при небольших габаритах установки. Компактные модели используются для орошения садов и огородов. Они не чувствительны к попаданию в жидкость пузырьков воздуха, но быстро выходят из строя при попадании в воду механических примесей.

Вихревой механизм

Преимущества вихревых агрегатов:

Компактный размер.
Высокий напор, давление установки превышает аналогичный показатель центробежных моделей в 3-5 раз.
Простота конструкции облегчает обслуживание и ремонт.
Оборудование способно к самовсасыванию жидкости.

Среди недостатков – низкий КПД (около 45%) и чувствительность к абразивным частицам.

Вибрационные насосы

Агрегаты вибрационного типа применяются для организации полива и водоснабжения частных ломов и дач из индивидуального источника. Оборудование неприхотливо в эксплуатации, его можно использовать при перекачивании загрязненной жидкости. Работа устройства связана с воздействием магнитного поля на катушку с сердечником. Металлический сердечник связан с гибкой диафрагмой, которая при изгибании создает низкое давление в всасывающей камере. Жидкость поступает в корпус, а при возвращении сердечника и диафрагмы в начальное положение, выталкивается через выходной патрубок.

Вибрационные агрегаты

Достоинства вибрационных агрегатов:

Возможность перекачивать загрязненную воду, которая используется при раскачке колодцев и скважин.
Доступная стоимость оборудования.
Отсутствие трущихся деталей, увеличивает срок эксплуатации.

Вибрационные насосы не лишены недостатков:

Чувствительность к перепадам напряжения.
Разрушительное воздействие вибрации на стенки скважины.

Совет. Если в доме часто происходят скачки напряжения, стоит установить стабилизатор. Это устройство обезопасит насосное оборудование.

К выбору насоса следует подходить ответственно, учитывая его надежность и потребительские характеристики. Основные критерии выбора оборудования: напор, производительность, чувствительность к загрязнению и потребляемая мощность. Приобретать агрегат следует с учетом условий эксплуатации и назначения, тогда он прослужит максимальный срок.

Не забудьте оценить статью:

Голосов: 1 Средняя оценка: 5,00 из 5

—>

Для устройства эффективных систем автономного водоснабжения в загородных коттеджах, частных домах и дачных участках необходимы самовсасывающие насосы для воды. Из названия следует, что данное оборудование способно, находясь на небольшом расстоянии, от источника водозабора, поднимать жидкость с глубины, пропуская ее «через себя». Выпускаемые производителями модели отличаются назначением и целым рядом технических характеристик, которые нужно изучать при выборе насоса для бытового использования. Довольно часто самовсасывающие насосы в автономных системах загородного водоснабжения идут вместе с накопительным или мембранным напорным баком. Правда, такой вид оборудования уже называют насосной станцией.

В данном видеоролике наглядно показан принцип работы бытового самовсасывающего насоса, способного забирать жидкость с помощью шланга из емкости и перекачивать ее в нужное место.

Виды самовсасывающих насосов

Производители выпускают самовсасывающие насосы с встроенным или выносным эжектором. В данном виде насосного оборудования всасывание и подъем жидкости происходит за счет ее разряжения. Во время работы эжекторные установки издают слишком много шума, поэтому для их размещения на участке подбирается специальное помещение, находящееся на достаточном расстоянии от жилого дома. Главное достоинство самовсасывающих насосов с эжектором заключается в их способности поднимать воду с большой глубины, в среднем составляющей около 10 метров. При этом в источник водозабора опускается подающая труба, а сам насос устанавливается на некотором расстоянии от него. Такое расположение позволяет свободно контролировать работу оборудования, что сказывается на продолжительности срока его использования.

Важно! Для всех моделей бытовых самовсасывающих насосов данного типа важно обеспечить защиту от «сухого хода», провоцирующего поломку агрегата в большинстве случаев.

Ко второму виду оборудования относят самовсасывающие насосы, обеспечивающие подъем воды без эжекторов. В моделях данного типа насосов всасывание жидкости обеспечивается гидравлическим устройством, имеющим специальную многоступенчатую конструкцию. Гидравлические насосы работают бесшумно в отличие от эжекторных моделей, но по глубине забора жидкости они им уступают.

Устройство и принцип действия центробежного насоса

На рисунке представлено устройство самовсасывающего насоса центробежного типа. В корпусе, имеющем спиральную форму, расположено жестко закрепленное колесо, которое состоит из пары дисков с лопастями, вставленными между ними. Лопасти отогнуты в противоположную сторону от направления вращения рабочего колеса. С помощью патрубков определенного диаметра обеспечивается соединение насоса с напорным и всасывающим трубопроводом.

Так схематично можно представить устройство самовсасывающего центробежного насоса для перекачки воды, используемого в частных домах и на дачах

Принцип действия центробежных самовсасывающих насосов выглядит следующим образом:

После наполнения водой корпуса и всасывающего трубопровода рабочее колесо начинает вращаться.
Центробежная сила, возникающая при вращении колеса, вытесняет воду от его центра и отбрасывает ее на периферийные участки.
За счет создаваемого при этом повышенного давления происходит вытеснение жидкости с периферии в напорный трубопровод.
В это время в центре рабочего колеса давление наоборот понижается, что вызывает поступление жидкости через всасывающий водопровод в корпус насоса.
По данному алгоритму происходит непрерывная подача воды самовсасывающим насосом центробежного типа.

Важно! В конструкции центробежных насосов может быть от одного до нескольких рабочих колес. Соответственно количеству колес различают одноступенчатые и многоступенчатые насосные установки. Однако количество колес не влияет на общий принцип работы данного оборудования. В любом случае жидкость перемещается под действием центробежной силы, образующейся вращающимися колесами.

Принцип работы самовсасывающего вихревого насоса

Воздух, показанный на рисунке желтым цветом, всасывается в корпус насоса за счет вакуума, который создается путем вращения импеллера (рабочего колеса). Далее происходит смешивание воздуха, попавшего внутрь насоса, с рабочей жидкостью, содержащейся в корпусе агрегата. На рисунке данная жидкость изображена голубым цветом.

На данном рисунке изображено устройство и принцип работы вихревого самовсасывающего насоса для подъема жидкости на высоту не более восьми метров

После поступления смеси воздуха и жидкости в рабочую камеру происходит отделение этих компонентов друг от друга, основанное на разности их плотностей. При этом отделившийся воздух выводится через подающую магистраль, а жидкость рециркулирует в рабочей камере. Когда из всасывающей линии происходит удаление всего воздуха, то насос наполняется водой и начинает работать в режиме центробежной установки.

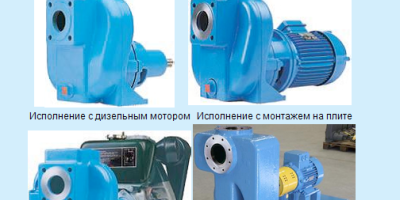

Возможные варианты исполнения вихревых самовсасывающих водяных насосов, выпускаемых производителями для бытового использования владельцами частных домов и загородных коттеджей

На всасывающем фланце устанавливается обратный клапан, который предназначен для того, чтобы не допускать обратного попадания воздуха в трубопровод, а также для обеспечения постоянного присутствия в камере насоса рабочей жидкости. Благодаря такому устройству и принципу действия вихревые самовсасывающие насосы способны с залитой камерой обеспечивать подъем жидкости с глубины, не превышающей восьми метров, без установки донного клапана.

Важно! Вихревые насосы рассчитаны на перекачку не только воды, но и жидкостно-воздушных смесей.

Чем отличаются вихревые и центробежные конструкции?

Центробежный агрегат по габаритам более массивен, чем самовсасывающий вихревой водяной насос, отличающийся компактными размерами. Зато центробежные насосы издают мало шума, что важно при эксплуатации в быту. Вихревые модели реализуются по меньшей цене, что также немаловажно для потребителя. При этом напор воды, создаваемый вихревыми помпами, до семи раз может превосходить возможности центробежных моделей.

Используемые источники:

https://tehpribory.ru/glavnaia/oborudovanie/vodianoi-nasos.html
https://vodakanazer.ru/nasosy-i-nasosnoe-oborudovanie/nasosy-dlya-kolodcev/ustrojstvo-vodyanogo-nasosa.html
http://met-all.org/nasosy/vodyanaya-pompa-printsip-raboty.html
http://otepleivode.ru/vodosnabzhenie/nasosyi/ustroystvo-vodyanogo-nasosa.html
https://aqua-rmnt.com/vodosnab/nasos/nasosy-montazh/ustrojstvo-samovsasyvayushhego-nasosa.html

Самовсасывающие насосы для воды: виды, принцип работы, рекомендации по эксплуатации
