В небольших одноэтажных частных домах нередко применяют самотечные отопительные системы. Это значит, что теплоноситель циркулирует за счет разницы температуры жидкости. Самотечная система отопления имеет свои плюсы и минусы. Существует четыре разных схемы устройства контуров с естественной циркуляцией. Для надежной и эффективной работы отопительной сети нужно правильно подобрать трубопроводы, определиться с видом теплоносителя и вариантом подключения подачи.

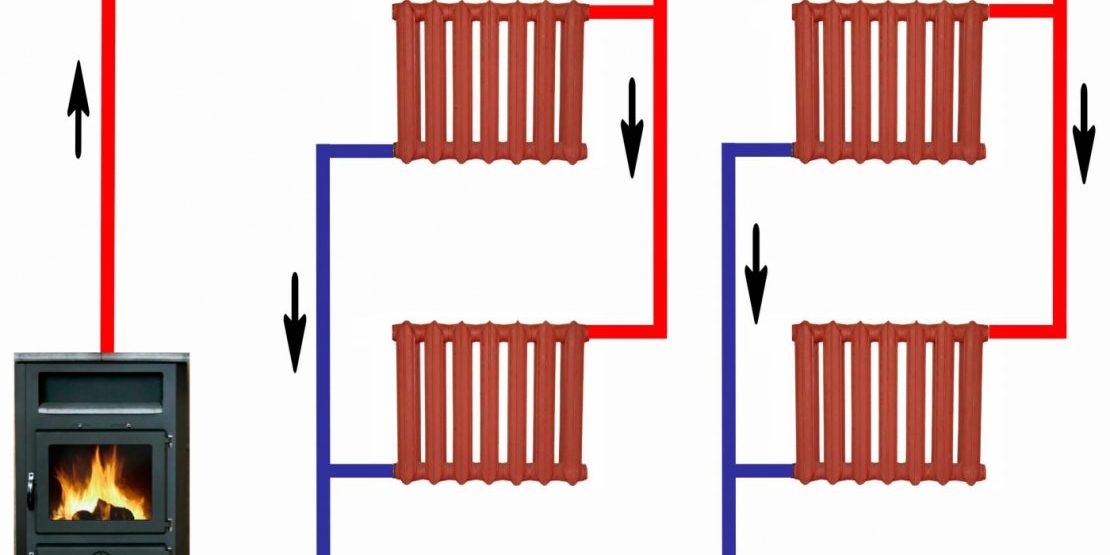

Принцип работы отопительных систем с естественной циркуляцией
Самотечная система отопления частного дома организована с учетом физических законов. Разность между плотностью и весом нагретой и охлажденной жидкости способствует естественному току теплоносителя в сети. Давление в контуре практически отсутствует и составляет всего 0,5-0,7 атмосфер.
Поскольку в процессе нагревания объем жидкости увеличивается, в контуре устанавливается расширительный бак. Главное его назначение в уравновешивании давления в системе. Излишек расширившейся жидкости поступает в эту емкость, а при снижении давления в сети вода из бака переходит обратно в трубопроводы. Расширительный бак устанавливается в самой верхней точке сети после разгонного вертикального стояка.
К самотечному контуру можно подключать теплые полы. При этом требуется установить насосное оборудование только на трубопровод в полу, а в разводке отопительных приборов теплоноситель будет циркулировать естественным образом.
Реклама
Также гравитационную схему можно использовать в комплексе с бойлером косвенного нагрева. Это оборудование устанавливают в наивысшей точке разводки, но ниже расширительного бака. При этом не придется использовать насосное оборудование. Если такую схему применить не получается, то насос монтируется только на накопительную емкость. В этом случае обязательно устанавливают обратный клапан для защиты от рециркуляции теплового носителя.
Важно! В самотечных контурах обязательно делают уклон трубопровода с обраткой в сторону котла, чтобы обеспечить движение охлажденной жидкости.
Плюсы и минусы самотечной системы
Преимущества гравитационного тока:
- Простота монтажа, эксплуатации и обслуживания сети.
- Не нужно монтировать циркуляционное оборудование и систему безопасности.
- Это полностью энергонезависимая схема, которая может работать при отключении подачи электроэнергии.
Недостаток контуров с естественным током в том, что они не подходят для больших и многоэтажных домов, потому что из-за низкой скорости движения теплоносителя не смогут эффективно и равномерно обогревать постройку.
Разновидности гравитационных схем
Существует четыре схемы монтажа контуров с гравитационной циркуляцией. Выбор определенной разновидности делают с учетом особенностей постройки и требуемой производительности. Для выбора схемы выполняют гидравлический расчет, оценивают параметры котла и определяют диаметр трубопровода.
Закрытая
Принцип работы контуров закрытого типа следующий:
- Нагретый и расширившийся теплоноситель вытесняет воду из отопительного контура.
- Вытесненная вода попадает в расширительный бак закрытого типа. Это емкость с эластичной мембранной перегородкой, разделяющей газовую и водяную камеры.
- Поступившая под давлением жидкость продавливает мембрану и сжимает газ в воздушной камере. При остывании теплоносителя давление снижается, и газ выдавливает жидкость из емкости в трубопроводы.
Главный недостаток такой схемы в зависимости работы сети от объема расширительного бака. В доме большой площади с протяженным контуром придется устанавливать вместительную емкость.
Рекомендуем к прочтению:Назначение и принцип действия гидравлической стрелки для отопления
Открытая
Если используется отопление самотеком, схема открытого типа отличается от предыдущей разновидности только конструкцией расширительного бака. В этом случае расширительную емкость можно изготовить самостоятельно из подходящих материалов. Бачок небольшого размера устанавливают на чердаке или высоко под потолком.
Главный минус открытого контура в том, что через расширительную емкость в сети попадает кислород, который способствует коррозии трубопроводов и радиаторов. Еще один недостаток в завоздушивании системы, поэтому на каждый прибор монтируют кран Маевского.
Двухтрубная
Двухтрубная схема системы отопления частного дома с естественной циркуляцией делается с использованием подающего и отводящего трубопровода, то есть все радиаторы подключаются к разводке параллельно, что способствует равномерному прогреву каждой комнаты и всего дома.
Преимущества двухтрубной разводки:
- Тепло равномерно распределяется по всему строению.
- Не нужно устанавливать дополнительные секции для регулировки теплоотдачи приборов.
- Отрегулировать работу сети с двухтрубной разводкой намного проще.
- Можно использовать трубы меньшего диаметра, чем при использовании однотрубной разводки.
- Эффективность и простота конструкции.
Главный недостаток в высокой материалоемкости системы. Перед монтажом нужно провести расчеты. От правильности их проведения и соблюдения технологии монтажа зависит эффективность отопительной сети.
Однотрубная
Однотрубная система отопления одноэтажного дома с естественной циркуляцией применяется редко, потому что не отличается эффективностью. В такой сети каждый отопительный прибор последовательно подключается к трубопроводу. Из-за этого в каждую последующую батарею поступает жидкость с меньшей температурой, чем в предыдущий. Для компенсации тепловых потерь приходится увеличивать количество секций в дальних радиаторах.
Преимущества однотрубной разводки:
- Простота монтажа и использования. Не нужно проводить сложные расчеты для прокладки сети.
- Экономия на материалах, потому что прокладывается только один трубопровод, к которому подключаются все приборы. Обратка поступает от последнего радиатора к котлу.
Главный недостаток однотрубной разводки в необходимости увеличения количества секций в дальних радиаторах, а также в неравномерном прогреве постройки. Удаленные от котла комнаты отапливаются хуже.
Какая схема лучше, принудительная или естественная?
Естественная система лучше в том случае, если нужно организовать отопление небольшого одноэтажного частного дома. В этом случае нет смысла тратиться на насосное оборудование, когда и естественного тока теплоносителя будет достаточно для обогрева всей постройки.
Контуры с принудительной циркуляцией лучше использовать в больших одноэтажных или многоэтажных домах. Благодаря быстрому движению теплового носителя в сети постройки значительных размеров будут хорошо и равномерно прогреваться. Контуры с естественной циркуляцией с этой задачей не справятся.
Правила монтажа контура без насоса
Рекомендуем к прочтению:Тепловые насосы воздух-воздух для отопления частного дома
Теперь поговорим, как сделать циркуляцию воды без насоса. Любая разновидность гравитационной схемы имеет общий минус, который заключается в отсутствии давления в сети. Именно поэтому работоспособность системы снижается из-за повышенного количества поворотов трубопроводов, неправильного уклона и других погрешностей во время монтажа.
Для правильной организации контуров без насоса придерживайтесь следующих требований:
- Соблюдайте минимально необходимый уклон обратного трубопровода в сторону нагревательного оборудования.
- Для устройства разводки выбирайте трубы подходящего диаметра и типа.
- Учитывайте используемый тип теплоносителя и особенности его подачи.
Важно! Чтобы обеспечить уклон обратного трубопровода в сторону котла, нагревательное оборудование устанавливают в подвале или цокольном этаже либо делают пониженный уровень пола в котельной на первом этаже.
Подбор трубопроводов и их уклона
Чтобы обустроить водяное отопление в частном доме без насоса, нужно правильно подобрать диаметр трубопровода и рассчитать его уклон.
Для организации самотечной сети можно использовать следующие виды труб:
- Стальные трубопроводы стоят недорого, достаточно прочные, выдерживают высокое давление. Главный недостаток в низкой коррозионной стойкости, особенно в завоздушенных сетях.
- Металлопластиковые конструкции благодаря гладкой внутренней поверхности не так быстро засоряются. Они мало весят, не подвержены коррозии и имеют небольшое линейное расширение.
- Полипропиленовые трубопроводы обладают высокой герметичностью, прочностью. Они просто монтируются, служат долго и устойчивы к замерзанию. Для монтажа трубопровода понадобится специальное паяльное оборудование.
- Медные трубы стоят очень дорого, поэтому применяются редко. Это самые долговечные и красивые трубопроводы с хорошей теплоотдачей.
Важно! Минимальный уклон обратной магистрали при естественном токе теплоносителя составляет 0,5% на погонный метр. При неправильном уклоне сети быстро завоздушиваются, дальние радиаторы плохо прогреваются.
Выбор диаметра трубопровода производится на основе теплотехнического расчета. При превышении сечения магистрали увеличиваются расходы на отопление, а теплоотдача снижается. Диаметр стального трубопровода не должен быть меньше 50 мм.
Выбор теплоносителя
Естественная циркуляция в системе отопления частного дома может быть организована с использованием жидкого теплоносителя – воды или антифриза. Чаще используют воду, потому что меньшая теплоотдача и большая плотность антифриза повышают расходы топлива и времени на обогрев дома.
Антифриз стоит выбрать в том случае, если дом в холодный сезон будут надолго покидать либо посещать его с определенной периодичностью, а постоянно сливать воду из системы не хочется. В пользу антифриза говорит его лучшая текучесть, облегчающая циркуляцию теплоносителя, а также устойчивость к замерзанию.
Выбор нижнего или верхнего подключения подачи
Отопление самотеком можно организовать с нижним и верхним подключением подачи теплоносителя к отопительным приборам.
Особенности каждой подачи следующие:
- При нижней подаче теплоносителя трубопроводы прокладываются на уровне пола, поэтому не портят интерьер помещения. Однако однотрубные системы с нижней разводкой отличаются низкой тепловой эффективностью, поэтому такое подключение используют при высоком давлении в сети.
- Верхняя подача теплоносителя более всего подходит для устройства в частном доме с естественной циркуляцией. Трубопроводы прокладываются под потолком. Поскольку жидкость в радиаторы подается сверху, через краны Маевского легко стравливается воздух. Однотрубная разводка с верхней подачей более эффективная, чем с нижним подключением.
Ошибки при подборе способа подачи могут привести к низкой эффективности системы. Решить проблему получится только установкой циркуляционного насоса для создания лучшего тока теплового носителя.
</index>
В случае отключения электричества циркуляционный насос останавливается, течение воды по трубам отопительной сети частного дома прекращается. Проблема решается 3 способами: установкой блока бесперебойного питания, запуском электрогенератора либо организацией самотека. Подразумевается система отопления с естественной циркуляцией – конвекционным движением теплоносителя без помощи насоса. Расскажем, как разработать и сделать такую схему своими руками.
Теоретическая подковка – как работает самотек
Естественная циркуляция воды в системах отопления функционирует благодаря гравитации. Как это происходит:
- Берем открытый сосуд, наполняем водой и начинаем подогревать. Самый примитивный вариант – кастрюля на газовой плите.
- Температура нижнего слоя жидкости растет, плотность уменьшается. Вода становится легче.
- Под воздействием притяжения верхний более тяжелый слой опускается на дно, вытесняя менее плотную горячую воду. Начинается естественная циркуляция жидкости, называемая конвекцией.
Справка. Зависимость плотности воды от температуры – не линейная. Чем сильнее греется жидкость, тем быстрее снижается ее плотность, что хорошо заметно на графике.
Пример: если нагревать 1 м³ воды от 50 до 70 градусов, он станет легче на 10.26 кг (ниже смотрим таблицу плотностей при различных температурах). Если продолжить нагрев до 90 °С, то куб жидкости потеряет уже 12.47 кг, хотя дельта температур осталась прежней – 20 °C. Вывод: чем ближе вода к точке кипения, тем активнее происходит циркуляция.
Аналогичным образом теплоноситель циркулирует самотеком по домашней сети теплоснабжения. Подогреваемая котлом вода теряет вес и выталкивается кверху остывшим теплоносителем, вернувшимся из радиаторов. Скорость течения при перепаде температур 20–25 °C составляет всего 0.1…0.25 м/с против 0.7…1 м/с в современных насосных системах.
Малая скорость движения жидкости по магистралям и приборам отопления вызывает такие последствия:
- Батареи успевают отдать больше тепла, а теплоноситель – остыть на 20–30 °C. В обычной отопительной сети с насосом и мембранным расширительным баком температура падает на 10–15 градусов.
- Соответственно, котел должен производить больше тепловой энергии после запуска горелки. Держать генератор на температуре 40 °C бессмысленно – течение замедлится до предела, батареи станут холодными.
- Чтобы доставить до радиаторов потребное количество тепла, надо увеличить проходное сечение труб.
- Фитинги и арматура с высоким гидравлическим сопротивлением способны ухудшить либо вовсе остановить самотек. Сюда относятся обратные и трехходовые клапаны, резкие повороты на 90° и сужения труб.
- Шероховатость внутренних стенок трубопроводов не играет большой роли (в разумных пределах). Маленькая скорость жидкости – невысокое сопротивление от трения.
- Котел на твердом топливе + самотечная система отопления может спокойно работать без теплоаккумулятора и смесительного узла. Благодаря медленному течению воды конденсат в топливнике не образуется.
Как видите, в конвекционном движении теплоносителя присутствуют положительные и отрицательные моменты. Первые следует использовать, вторые – минимизировать.
Конструктивные особенности
Чтобы самотечная система работала эффективно, нужно выполнить такие требования:
- источником тепла выступает любой энергонезависимый теплогенератор с выходными патрубками диаметром 40—50 мм;
- на выходе котла или печки с водяным контуром сразу монтируется разгонный стояк – вертикальная труба, по которой поднимается нагретый теплоноситель;
- стояк заканчивается расширительным баком открытого типа, установленным на чердаке либо под потолком верхнего этажа (зависит от типа разводки и конструкции частного дома);
- вместительность резервуара – 10% от объема теплоносителя;
- под самотек желательно подобрать отопительные приборы с большими размерами внутренних каналов – чугунные, алюминиевые, биметаллические;
- для лучшей теплоотдачи радиаторы отопления подключаются по разносторонней схеме – нижней или диагональной;
- на радиаторных подводках ставятся специальные полнопроходные клапаны с термоголовками (подача) и балансировочные вентили (обратка);
- батареи лучше оснастить ручными воздухоотводчиками – кранами Маевского;
- подпитка тепловой сети организовывается в самой нижней точке – возле котла;
- все горизонтальные участки труб прокладываются с уклонами, минимальный – 2 мм на метр погонный, средний – 5 мм/1 м.
Примечание. Уклоны выполняют 2 функции – помогают теплоносителю течь в нужном направлении, а воздуху – подниматься по трубопроводам и уходить через открытую расширительную емкость. Оговорка касательно применяемых радиаторов: если система построена правильно, стальные панели тоже прекрасно греют.
Гравитационные системы отопления делаются открытыми, эксплуатируются при атмосферном давлении. Но будет ли самотек работать в схеме закрытого типа с мембранным баком? Отвечаем: да, естественная циркуляция сохранится, но скорость теплоносителя снизится, эффективность упадет.
Обосновать ответ несложно, достаточно упомянуть изменение физических свойств жидкостей, находящихся под избыточным давлением. При напоре в системе 1.5 Бар точка кипения воды сместится до 110 °C, ее плотность тоже увеличится. Циркуляция замедлится из-за малой разницы масс горячего и остывшего потока.
4 схемы гравитационного отопления
Для организации энергонезависимого обогрева частных домов применяется 4 вида схем с естественным течением теплоносителя:
- горизонтальная двухтрубная с верхним розливом;
- комбинированная с горизонтальными коллекторами и однотрубными вертикальными стояками;
- однотрубная с нижней разводкой – классическая «ленинградка»;
- вертикальная разводка с индивидуальной подачей воды на каждый радиатор – так называемый «паук».
Дополнение. Еще стоит упомянуть самотечные теплые полы – некоторые умельцы умудряются их обустроить. Эта затея не оправдывает вложенных сил и средств, гораздо проще смонтировать традиционный напольный подогрев, установить насос + блок бесперебойного питания.
Сразу хотим порекомендовать к использованию 2 первых системы – двухтрубную и комбинированную. Ленинградская разводка плохо совместима с самотеком, а «паук» слишком сложен в монтаже. Подробнее о плюсах и минусах перечисленных схем читаем далее.
Двухтрубная и комбинированная разводка
Мы объединили эти 2 схемы, поскольку они практически одинаковы. Первая с прошлого века применяется в одноэтажных домах с дровяными печками, тогда отопление без насоса называли паровым. Источником тепла служил бак, установленный в топке, газовые котлы появились позже.
Как устроено двухтрубное гравитационное отопление:
- от теплогенератора поднимается разгонный коллектор, выходящий на чердак либо под потолок котельной, там и ставится открытый расширительный бачок;
- сверху в стояк горизонтально врезается трубопровод подачи, идущий под уклоном через все комнаты (под потолком);
- другой вариант – утепленная труба прокладывается горизонтально по чердаку;
- от раздающей магистрали делаются вертикальные опуски к батареям;
- выходы радиаторов врезаются в обратный коллектор, проложенный с уклоном над полом;
- отопительные приборы оснащаются запорной арматурой – кранами либо термоголовками на подаче, балансовыми вентилями — на «обратке».
Примечание. С целью экономии материалов и лучшего распределения теплоносителя сечения горизонтальных ветвей уменьшаются по мере приближения к последним батареям. Точный диаметр определяется расчетом.
Комбинированная самотечная система предназначена для двухэтажных загородных домов. Отличие от вышеописанной двухтрубной разводки: каждый стояк снабжает теплом 2–4 радиатора, расположенных на разных этажах. Способ подключения приборов – однотрубный, на верхних батареях предусматривается байпас. Больше разницы нет.
Главное достоинство обеих разводок – надежная схема самотека, проверенная десятилетиями успешной эксплуатации. Даже если вы сделаете минимальные уклоны, но четко выдержите диаметры магистралей (а лучше – возьмете с запасом), естественная конвекционная циркуляция будет работать.
Негативные моменты:
- трубы прокладываются открыто по помещениям;
- тепловую сеть нельзя наполнять антифризом, поскольку незамерзающая жидкость испаряется из открытой расширительной емкости;
- систему нужно несколько раз пополнять в течение сезона, интервал между подпитками зависит от режима работы отопления;
- трубы Ø40…50 мм дороги, для удешевления монтажа приходится брать черную сталь или полипропилен.
Перечисленные минусы свойственны любым теплосетям с природной циркуляцией. Открытую прокладку можно «победить» – вынести подачу на чердак, замуровать стояки и коллекторы в стенах либо сделать декоративные короба. Мы рекомендуем последний вариант, поскольку сваривать стальные и пластиковые трубы в бороздах стен очень непросто.
Совет. Двухтрубный вариант годится для небольшой дачи, гаража, летней кухни. К интерьеру указанных построек не выдвигается высоких требований, трубы можно не прятать.
«Ленинградка» с естественной циркуляцией
Конструкция схемы полностью повторяет классическую ленинградскую разводку. Вдоль наружной стены дома прокладывается единственный коллектор, к нему подключаются все радиаторы. Отличия самотечной «ленинградки»:
- увеличенный размер и уклон главной магистрали;
- наличие разгонного коллектора в виде петли, благодаря ему теплоноситель затекает в батареи;
- малое число приборов отопления – максимум 4 шт.
Преимущество ленинградской системы – упрощенный монтаж, для разводки понадобится одна труба вместо двух. Правда, сечение коллектора уменьшать нельзя, поэтому экономия выходит мизерной.
Главный недостаток – «ленивое» затекание воды в радиаторы, отсюда потеря эффективности. Основная масса теплоносителя циркулирует по кольцевому коллектору. Число батарей ограничено, поскольку дальние греют гораздо хуже.
«Ленинградку» желательно дополнить циркуляционным насосом, установленным на байпасе. С принудительным побуждением схема точно заработает веселее, можно прибавить пару радиаторов. Когда свет отключат, перейдете на самотек, прибавив мощности на котле.
Схема «паук» – устройство и принцип работы
Конструкция данной системы выглядит так:
- утепленный расширительный резервуар находится на чердаке, ровно по центру здания;
- к баку подходят стояки соответствующего диаметра от батарей и теплогенератора;
- сбор остывшего теплоносителя из радиаторов организован традиционным способом – в горизонтальную магистраль.
Принцип действия следующий: нагретая котлом вода самотеком поднимается в емкость, откуда расходится потребителям по трубам меньшего сечения. Разводка применима в одно– и двухэтажных зданиях.
Реальные плюсы «паука» – удачное гидравлическое распределение теплоносителя и отсутствие верхней горизонтальной разводки по комнатам. На подаче есть 1 стояк большого размера, идущий от котла к бачку, опуски делаются трубой Ø15…25 мм. На ответвления можно использовать металлопластик и сшитый полиэтилен.
Минусы гравитационной схемы «паук»:
- сложность монтажа, множество труб и стыков на чердаке;
- экономии материалов нет, вместо 1 распределительной магистрали используется десяток меньших труб, которые обязательно нужно утеплить;
- «паук» нельзя смонтировать в доме без чердака.
Ниже на видео домашний умелец показывает сборку такой системы, только закрытого типа, да еще и в трехэтажном доме. Если внимательно присмотреться, то нетрудно найти сходство между чердачным резервуаром – распределителем и верхним коллектором комбинированной схемы с естественной циркуляцией.
Расчет самотечной системы
Чтобы рассчитать и спроектировать отопление с естественной циркуляцией, действуйте в таком порядке:
- Выясните количество тепла, нужное для обогрева каждой комнаты. Воспользуйтесь для этого нашей инструкцией.
- Подберите энергонезависимый котел – газовый либо твердотопливный.
- Разработайте схему, приняв за основу один из предложенных здесь вариантов. Поделите разводку на 2 плеча – тогда магистрали не пересекут входную дверь дома.
- Определите расход теплоносителя под каждое помещение и рассчитайте диаметры труб.
Примечание. Уклоны вычислять не нужно, принимайте стандартное значение 0.5 см на метр длины. Допускаются отклонения в большую или меньшую сторону в диапазоне 0.7…0.2 см/1 м.
Сразу отметим, что «ленинградку» разбить на 2 ветви не удастся. Это значит, что кольцевой трубопровод обязательно пройдет под порогом входной двери. Чтобы выдержать все уклоны, котел придется ставить в приямке.
Расчет диаметра труб на всех участках гравитационной двухтрубной системы делается так:
- Берем теплопотери всего здания (Q, Вт) и определяем массовый расход теплоносителя (G, кг/ч) в главной магистрали по приведенной ниже формуле. Перепад температур между подачей и «обраткой» Δt принимаем равным 25 °C. Затем переводим кг/ч в другие единицы – тонны за час.
- По следующей формуле находим площадь сечения (F, м²) главного стояка, подставив значение скорости естественной циркуляции ʋ = 0.1 м/с. Пересчитываем площадь круга в диаметр, получаем размер основной трубы, подходящей к котлу.
- Считаем тепловую нагрузку на каждую ветку, повторяем расчеты и выясняем диаметры этих магистралей.
- Переходим в следующие комнаты, снова определяем диаметры участков по тепловым затратам.
- Выбираем стандартные размеры труб, округляя полученные цифры в большую сторону.
Приведем пример расчета самотечной системы в одноэтажном доме 100 м. кв. На представленной ниже планировке уже нанесены радиаторы отопления и указаны тепловые потери. Начинаем с основного коллектора котла и движемся в сторону последних помещений:
- Величина теплопотерь дома Q = 10.2 кВт = 10200 Вт. Расход теплоносителя в главном стояке G = 0.86 х 10200 Вт / 25 °C = 350.88 кг/ч или 0.351 т/ч.
- Площадь поперечника подающей трубы F = 0.351 т/ч / 3600 х 0.1 м/с = 0.00098 м², диаметр d = 35 мм.
- Нагрузка на правую и левую ветку составляет 5480 и 4730 Вт соответственно. Количество теплоносителя: G1 = 0.86 х 5480 / 25 = 188.5 кг/ч или 0.189 т/ч, G2 = 0.86 х 4730 / 25 = 162.7 кг/ч или 0.163 т/ч.
- Сечение правой ветви F1 = 0.189 / 3600 х 0.1 = 0.00053 м², диаметр составит 26 мм. Левое ответвление: F2 = 0.163 / 3600 х 0.1 = 0.00045 м², d2 = 24 мм.
- В детскую и кухню придут линии DN32 и DN25 мм (округлили в большую сторону). Теперь считаем размеры коллекторов для спальни и гостиной + коридор с теплопотерями 2.2 и 2.95 кВт соответственно. Получаем оба диаметра DN20 мм.
Внимание! Полученные в результате расчетов диаметры указывают на размер внутреннего прохода трубопроводов (обозначение – DN или Ду).
Осталось подобрать трубы. Если варить отопление из стали, на котловой стояк пойдет Ø48 х 3.5, ветви — Ø42 х 3 и 32 х 2.8 мм. Оставшуюся разводку, в том числе подводки к батареям, делаем трубопроводом 26 х 2.5 мм. Первая цифра размера указывает на внешний диаметр, вторая – толщину стенки (сортамент водогазопроводных стальных труб).
Рекомендации по монтажу своими руками
Для прокладки основных линий естественной циркуляции лучше использовать полипропиленовые или стальные трубы. Причина – большой диаметр, полиэтилен Ø40 мм и больше стоит слишком дорого. Радиаторные подводки делаем из любого удобного материала.
Совет. При сборке самотечной сети отопления из металлопластика не ставьте компрессионные фитинги – они сильно уменьшают внутренний проход.
Как правильно сделать разводку и выдержать все уклоны:
- Начните с разметки. Обозначьте места установки батарей, точки подключения подводок и трассы магистралей.
- Размечайте трассы на стенах карандашом начиная от дальних батарей. Величину наклона регулируйте длинным строительным уровнем.
- Двигайтесь от крайних радиаторов к котельной. Когда вы прочертите все трассы, то поймете, на каком уровне ставить теплогенератор. Входной патрубок агрегата (для остывшего теплоносителя) должен располагаться на одном уровне или ниже обратной линии.
- Если уровень пола топочной слишком высокий, попытайтесь сместить все обогреватели вверх. Следом поднимутся горизонтальные трубопроводы. В крайнем случае делайте под котлом углубление.
После нанесения разметки пробейте отверстия в перегородках, вырежьте борозды под скрытую прокладку. Затем проверьте трассы еще раз, внесите корректировки и приступайте к монтажу. Соблюдайте тот же порядок: сначала закрепите батареи, потом кладите трубы в сторону топочной. Установите расширительный бачок со сливным патрубком.
Самотечная сеть трубопроводов заполняется без проблем, краны Маевского трогать не нужно. Просто медленно закачивайте воду через кран подпитки в нижней точке, весь воздух уйдет в открытый бачок. Если после прогрева какой-либо радиатор остается холодным, воспользуйтесь ручным воздухоотводчиком.
Заключение
Напоследок попытаемся отговорить вас от монтажа гравитационной системы с естественной циркуляцией.😊 Это наиболее сложный и дорогостоящий вариант отопления частного дома. Плюс внешний вид – не всегда удается замуровать здоровые трубы в стены либо зашить гипсокартонными коробами. Сравните стоимость самотека с закрытой двухтрубной разводкой плюс электрогенератор. Вполне вероятно, что цена выйдет одинаковой.
Очень весомым плюсом самотечной системы водяного отопления является ее независимость от наличия электроэнергии. Самотечное отопление может быть создано и на удаленной даче на основе энергонезависимого твердотопливного котла. Система бесшумная и надежная, она, несомненно, будет востребована и в будущем.
Наработан большой опыт создания самотечных систем отопления, ведь ранее все водяное отопление создавалось по принципу самотека. Система может быть создано по «типовой народной схеме» и своими руками.
Недостатками являются ограничения по мощности, отапливаемой площади, возможности подключения дополнительных контуров, при повышенной цене на создание.
Самотечное отопление обходится дороже, примерно в 2 раза по сравнению с системами принудительной циркуляции, так как требует большой диаметр труб и особенного размещения котла. Сложность при создании и в том, что трубы большого диаметра должны иметь общий уклон, а значит их положение фиксировано и поэтому они часто не вписываются в дизайн помещения, загромождают интерьер.
Как рассчитывается самотечная система
Можно заказать тепловой и гидравлический расчет у специалистов, в лицензированных организациях, но это обойдется недешево. Можно сделать эти расчеты приблизительно с помощью известных программ или вручную.
Но обычно пользуются общеизвестными рекомендациями и, как правило, этого вполне достаточно, чтобы создать работоспособную систему с самотеком жидкости.
Скорость движения жидкости по системе в любом случае не большая. Чем больше внутренние диаметры трубопровода и радиаторов, а также котла, тем большее количество жидкости будет проходить по ним, тем больше энергии сможет переноситься.
Важно ответить на вопрос — достаточно ли будет энергии переносить теплоноситель для отопления конкретного здания? В этом и заключается суть расчетов. Но если расчетов нет, то нужно обратиться к опыту создания подобного отопления и утепления зданий.
Потери энергии и обеспечение движения жидкости
Во первых, нужно определиться со степенью утепления здания, — соответствуют ли она требованиям нормативных документов. Если нет, то может не хватить мощности не только самотечной системы….. Обогреть холодное здание себе дороже, нужно утеплять, а не увеличивать мощность обогрева.
После того, как здание утеплено, можно обратиться к опыту создания подобных систем, откуда известно, что обычная предельная площадь самотечного обогрева составляет 150 м кв. на каждом этаже здания, при этом желательно распределение радиаторов на 2 плеча на каждом этаже, а длина подающего трубопровода каждого плеча не должна превышать 20 метров.
Обязательное условие для создания системы – превышение горячего теплоносителя (обычно принимается средняя линия радиаторов) над холодным (средняя линия теплообменника котла).
При большей длине трубопроводов, желателен бы расчет, или нужно мириться, что возможно, в пики морозов пропускной способности системы (скорости теплоносителя) может и не хватить что бы в здании было жарко.
Рассмотрим, отчего же будет зависеть работоспособность самотечной системы.
Особенности системы обогрева с естественной циркуляцией
Напор в самотечной системе будет напрямую зависеть от высоты водяного столба с разностью плотностей воды (разностью температур) и от самой разности плотностей воды. Формула напора приведена ниже.
Чем больше разность температур подачи и обратки, и чем выше водяной столб с этой разностью, тем быстрее будет циркулировать вода, тем больше тепла будет переноситься, тем надежнее система и большую площадь можно будет отопить.
Дело в том, что вода наиболее значительно остывает в радиаторах, до них она считается горячей. После радиаторов вода холодная движется по обратке к теплообменнику котла, где происходит ее нагрев. Следовательно, чем ниже находится теплообменник относительно радиаторов, тем больше будет напор в системе.
Кроме того, вода остывает и в самой трубе выходящей из котла, а это значит, что чем выше будет поднят горячий трубопровод, и чем он длиннее и больше отдает тепла, тем будет больше напор.
Впрочем, эта теплототдача будет иметь низкую эффективность для обогрева дома, если горячий трубопровод расположен под потолком. Лучше, если он находится вдоль пола отапливаемой массандры и является для нее отопительным прибором.
Не правильно делать просто высокий столб горячей воды, вынося расширительный бак выше крыши. Нужна наибольшая разность высот, на которой бы происходил перепад температур, а этого проще добиться опусканием котла.
Типичная ошибка при создании самотечной системы для 2-х этажей — подключение радиаторов на обоих этажах к одним стоякам. В результате на 1 этаже будет еще холодно, когда на 2 этаже уже очень жарко. Правильно для мансарды предусмотреть отдельное независимое плечо отопления со своим регулировочным вентилем.
Как движется теплоноситель (вода)
Из вышесказанного вытекают и конструктивные особенности самотечной системы отопления.
Котел располагается в приямке, в подвале, во всяком случае, желательно, чтобы его теплообменник был ниже средней линии радиаторов.
Все трубопроводы делаются с общим уклоном по ходу движения жидкости:
- вода из котла поднимается по вертикальному стояку в самую верхнюю точку;
- от вертикального горячего стояка всегда должна вниз до входа в котел;
- разница высот между начальной и конечной точкой трубы не менее одного процента, но по длине уклон может меняться как угодно;
- всегда лучше обеспечивать максимальный уклон.
Какие применить трубы
Диаметр труб должен быть для подачи и обратки на одном крыле трубопровода не менее 32 мм, при этом радиаторы могут подключаться и трубами с внутренним диаметром 20 мм. А для стояка и подачи на крыло — не менее 50 мм. Впрочем никто не запрещает увеличить эти диаметры, что только сделает систему мощнее.
До сих пор оптимальным вариатном считаются обычные стальные трубы. При больших диаметрах они становятся конкурентноспособными пластику. К тому же стальная труба большого диаметра является и сама по себе отопительным прибором, ввиду значительной проводимости тепла металлом.
Котел, радиаторы, трубопровод
Применяется специальный котел (и газовый и твердотопливный) с собственным маленьким гидравлическим сопротивлением, предназначенный для самотечной системы.
Применяются радиаторы с низким гидравлическим сопротивлением, с большим диаметром внутренних отверстий — обычно или чугунные или алюминиевые.
В высшей точке трубопровода устанавливается клапан для стравливания воздуха (система под давлением с закрытым расширительным баком (гидроаккумулатором)). В систему встраивается на выходе из котла группа безопасности – манометр и аварийный клапан. Либо в высшей точке располагается расширительный бак открытого типа.
Сливной кран располагается в районе котла в низшей точке трубопровода, делается отвод либо в канализацию, либо на емкость.
Подборка котла по мощности ведется как обычно — в зависимости от теплопотерь здания, а радиаторов — от теплопотерь каждой комнаты где они устанавливаются.
При этом чаще пользуются правилом — радиаторы суммарно чуть мощнее котла (при этом учитывается, то что паспортная температура жидкости обычно больше реальной, т.е. радиторы приобретаются еще мощнее на 20 – 35 %), после чего общая мощность радиаторов распределяется по комнатам.
Схемы самотечного отопления на одно крыло
Типичная схема водяного отопления с самотечным движением жидкости. Здесь только лишь одно крыло. Горячий трубопровод располагается повыше, от него опускаются стояки вниз на каждый радиатор или на пару радиаторов. В схеме указан расширительный бак вместо гидроаккумулятора.
На практике часто подобные схемы реализуются так чтобы расширительный бак, верхний трубопровод располагались бы на чердаке а обратка часто опускается под пол в подвал. При этом трубопроводы меньше загромождают жилое пространство и не портят интерьер. Но тогда все трубопроводы в холодной зоне должны быть хорошо утеплены — слой не менее 15 см минеральной ваты. Пенопласт не подходит, так как его едят грызуны и его не стоит нагревать до 70 град.
Прокладка труб по чердаку
Подвариант данной схемы — обратка поднята вверх, так как не всегда есть возможность прокладывать ее понизу — мешают дверные проемы, нет подвала и т.д.
В небольшом доме
Вариант размещения радиаторов прямо возле котла. Это возможно лишь в климатических зонах с постоянной положительной температурой, и если окна достаточно утеплены (двойные стеклопакеты), и нет особой необходимости в создании тепловых завес путем размещения радиаторов под окнами. Схема применяется, когда нет возможности понизить уровень котла — максимально сокращаются трубопроводы.
Трубопровод на два крыла
Следующий пример более востребован в жизни. Чаще так и располагаются трубопроводы при самотечном движении жидкости в небольшом частном доме или на даче на уровне радиаторов с выдержкой общего уклона.
Трубопровод разделен на два крыла, которые желательно сделать одинаковой протяженностью. Все радиаторы подключаются через вентили для оперативной регулировки поступления воды.
Для двух этажей
Еще один пример «из жизни» разводки трубопроводов при самотечном движении жидкости. На этот раз отапливается полноценный этаж и мансарда.
Так как крыло мансарды маломощное, то оно включено трубопроводом меньшего диаметра — 25 мм. Здесь применяются стояки на каждую пару радиаторов в комнатах первого этажа, а горячий трубопровод проложен по полу мансарды и является для нее обогревающим элементом.
Схема требует создания достаточного напора, поэтому теплообменник котла располагается ниже средней линии радиаторов первого этажа минимум на пол метра.
Принципы и выводы
Можно разработать любое количество схем самотечного отопления в зависимости от конкретной планировки дома но всегда соблюдаются следующие принципы — максимально большой столб воды с перепадом температур, максимальные диаметры трубопроводов и специальные котлы и радиаторы, кольцо трубопроводов — «подача-радиатор-обратка» делаются как можно короче, для чего трубопровод разделяется на несколько плечей, которые подключаются к котлу параллельно.
Также важно: — если самотечное отопление в доме создавалось самостоятельно, или владельцы принимали активное участие в его создании, то и все выявленные недостатки в процессе эксплуатации могут быть исправлены своими руками или система может быть без особых затрат доработана, при выявлении ее недостатков.
Содержимое:Принцип работы системы с естественной циркуляцией</li>ды систем отопления с гравитационной циркуляциейДля частных загородных домов и дач, часто устанавливается система отопления с естественной циркуляцией теплоносителя. Данное решение имеет свои положительные и отрицательные стороны. Схему выполняют четырьмя различными способами.Система с гравитационной циркуляцией чувствительна к ошибкам, допущенным во время монтажа отопления.
Принцип работы системы с естественной циркуляцией
Схема отопления частного дома с естественной циркуляцией пользуется популярностью благодаря следующим преимуществам:Принцип работы водяного отопления, с использованием самотечной циркуляции, основан на физических законах. При нагревании уменьшается плотность и вес жидкости, а при остывании жидкостной среды, параметры возвращаются в первоначальное состояние.При этом, давление в системе отопления практически отсутствует. В теплотехнических формулах принимается соотношение 1 атм., на каждые 10 м. напора водяного столба. Расчет системы отопления 2-х этажного дома покажет, что гидростатическое давление не превышает 1 атм., в одноэтажных зданиях 0,5-0,7 атм.Так как при нагреве жидкость увеличивается в объеме, для естественной циркуляции, обязательно потребуется расширительный бак. Вода, проходящая через водяной контур котла, нагревается, что приводит к увеличению в объеме. Расширительный бачек должен находиться на подаче теплоносителя, в самом верху системы отопления. Задачей буферной емкости является компенсация увеличения объема жидкости.Система отопления с самоциркуляцией может применяться в частных домах, делая возможным следующие подключения:
- Подсоединение к теплым полам – требует установить циркуляционный насос, только на водяной контур, уложенный в пол. Остальная система продолжит работать с естественной циркуляцией. После отключения электричества, помещение продолжит отапливаться с помощью установленных радиаторов.
- Работа с бойлером косвенного нагрева воды – подключение к системе с естественной циркуляцией возможно, без необходимости в подключении насосного оборудования. Для этого бойлер устанавливают в верхней точке системы, чуть ниже воздушного расширительного бака закрытого или открытого типа. Если это невозможно, тогда насос устанавливают непосредственно на накопительную емкость, дополнительно устанавливая обратный клапан, чтобы избежать рециркуляции теплоносителя.
В системах с гравитационной циркуляцией, движение теплоносителя осуществляется самотеком. Благодаря естественному расширению, нагретая жидкость поднимается вверх по разгонному участку, а после, под уклоном «стекает», через трубы, подключенные к радиаторам, обратно к котлу.
Виды систем отопления с гравитационной циркуляцией
Несмотря на простое устройство системы водяного отопления с самоциркуляцией теплоносителя, существует как минимум четыре, пользующихся популярностью, схемы монтажа. Выбор типа разводки зависит от характеристик самого здания и ожидаемой производительности.Чтобы определить, какая схема будет работоспособной, в каждом отдельном случае требуется выполнить гидравлический расчет системы, учесть характеристики отопительного агрегата, рассчитать диаметр трубы и т.п. При выполнении вычислений может потребоваться помощь профессионала.
Закрытая система с самотечной циркуляцией
В странах ЕС, системы закрытого типа пользуются наибольшей популярностью среди других решений. В РФ схема пока не получила широкого применения. Принципы действия водяной системы отопления закрытого типа с безнасосной циркуляцией заключается в следующем:
- Под давлением жидкость поступает в закрытый мембранный расширительный бак. Конструкция емкости представляет полость, разделенную мембраной на две части. Одна половина бачка заполнена газом (в большинстве моделей используется азот). Вторая часть остается пустой для наполнения теплоносителем.
В остальном, системы закрытого типа, работают, как и остальные схемы отопления с естественной циркуляцией. В качестве минусов можно выделить зависимость от объема расширительного бака. Для помещений с большой отапливаемой площадью, потребуется установить вместительную емкость, что не всегда целесообразно.
Открытая система с самотечной циркуляцией
Система отопления открытого типа отличается от предыдущего типа только конструкцией расширительного бака. Данная схема чаще всего использовалась в старых зданиях. Преимуществами открытой системы является возможность самостоятельного изготовления емкости из подручных материалов. Бачок, обычно имеет скромные габариты и устанавливается на кровле или под потолком жилой комнаты.Главным недостатком открытых конструкций является попадание воздуха в трубы и радиаторы отопления, что приводит к усилению коррозии и быстрому выходу из строя греющих элементов. Завоздушивание системы также частый «гость» в схемах открытого типа. Поэтому, радиаторы устанавливаются под углом, обязательно предусматриваются краны Маевского, для стравливания воздуха.
Однотрубная система с самоциркуляцией
Однотрубная горизонтальная система с естественной циркуляцией имеет низкую теплоэффективность, поэтому используется крайне редко. Суть схемы такова, что подающая труба последовательно подключена к радиаторам.Нагретый теплоноситель поступает в верхний патрубок батареи и выводится через нижний отвод. После этого тепло поступает к следующему узлу отопления и так до последней точки. От крайней батареи к котлу возвращается обратка.Преимуществ у данного решения несколько:Недостатки такого решения очевидны. Теплоотдача радиаторов отопления и интенсивность их нагрева снижается по мере отдаленности от котла. Как показывает практика, однотрубная система отопления двухэтажного дома с естественной циркуляцией, даже при соблюдении всех уклонов и подбора правильного диаметра труб, зачастую переделывается (посредством монтажа насосного оборудования).
Двухтрубная система с самоциркуляцией
Двухтрубная система отопления в частном доме с естественной циркуляцией, имеет следующие конструктивные особенности:
- Подача и обратка проходят по разным трубам.
В результате, двухтрубная система радиаторного типа дает следующие преимущества:Главным достоинством двухтрубной системы отопления с нижней и верхней разводкой является простота и одновременно эффективность конструкции, что позволяет нивелировать ошибки, допущенные в расчетах или во время проведения монтажных работ.
Как правильно сделать водяное отопление с естественной циркуляцией
Все гравитационные системы объединяет общий недостаток – отсутствие давления в системе. Любые нарушения во время проведения монтажных работ, большое количество поворотов, несоблюдение уклонов, моментально отражаются на работоспособности водяного контура.Чтобы сделать грамотно отопление без насоса, учитывается следующее:
Какой уклон труб нужен при самотечной циркуляции
Нормы проектирования внутридомовой системы отопления с гравитационной циркуляцией, подробно прописаны в строительных нормах. В требованиях учитывается, что движению жидкости внутри водяного контура будет мешать гидравлическое сопротивление, препятствия в виде углов и поворотов, и т.д.Уклон отопительных труб регламентируется в СНиП. Согласно указанным в документе нормам, на каждый погонный метр требуется сделать наклон в 10 мм. Соблюдение данного условия гарантирует беспрепятственное движение жидкости в водяном контуре.Нарушение наклона при прокладке труб, приводит к завоздушиванию системы, недостаточному прогреву отдаленных от котла радиаторов, и, как следствие, снижению теплоэффективности.Нормы уклона труб при естественной циркуляции теплоносителя указаны в СП 60.13330 (ранее СНиП 41-01-2003) «Прокладка трубопроводов отопления».
Какие трубы применяют для монтажа
Выбор труб для изготовления отопительного контура имеет важное значение. Каждый материал имеет свои теплотехнические характеристики, гидравлическую сопротивляемость и т.д. При самостоятельном выполнении монтажных работ, дополнительно учитывают сложность монтажа.Чаще всего используют следующие строительные материалы:
- Стальные трубы – к достоинствам материала следует отнести: доступную стоимость, устойчивость к высокому давлению, теплопроводность и прочность. Недостатком стали является сложный монтаж, невозможный, без применения сварочного оборудования.
- Металлопластиковые трубы – имеют гладкую внутреннюю поверхность, не дающую контуру засориться, небольшой вес и линейное расширение, отсутствие коррозии. Популярность металлопластиковых труб несколько ограничивает небольшой срок эксплуатации (15 лет) и высокая стоимость материала.
- Полипропиленовые трубы – получили широкое применение благодаря простоте монтажа, высокой герметичности и прочности, длительному сроку эксплуатации и устойчивости к размерзанию. Трубы из полипропилена монтируются с помощью паяльника. Срок службы не менее 25 лет.
- Медные трубы – не получили широкого распространения за счет большой стоимости. Медь имеет максимальную теплоотдачу. Выдерживает нагрев до + 500°С, срок эксплуатации свыше 100 лет. Особенной похвалы достоин внешний вид трубы. Под воздействием температуры, поверхность меди покрывается патиной, что только улучшает внешние характеристики материала.
Какого диаметра должны быть трубы при циркуляции без насоса
Правильный расчет диаметров труб на водяное отопление с естественной циркуляцией осуществляется в несколько этапов:Существует еще одно правило, помогающее усилить циркуляцию. После каждого разветвления трубы, диаметр сужают на один размер. На практике это значит следующее. К котлу подключена двухдюймовая труба. После первого разветвления контур сужают до 1 ¾, дальше до 1 ½ и т.д. Обратку наоборот собирают с расширением.Если расчеты диаметра были выполнены верно, и соблюдены уклоны трубопроводов при проектировании и выполнении монтажных работ системы отопления с самотечной циркуляцией, проблемы в работе встречаются крайне редко и в основном происходят по причине неправильной эксплуатации.
Какой розлив лучше сделать – нижний или верхний
Естественная циркуляция воды в системе отопления одноэтажного дома во многом зависит и от выбранной схемы подачи теплоносителя непосредственно к радиаторам. Принято классифицировать все типы подключения или розлива на две категории:
- Система с нижним розливом – имеет привлекательный внешний вид. Трубы располагаются на уровне пола. Однотрубная система с нижней разводкой имеет малую теплоэффективность и требует тщательного планирования и проведения расчетов. Схемы с нижним розливом наиболее востребованы для трубопроводов высокого давления.
- Система с верхним розливом – данное решение оптимально подходит для частного дома. Подача горячей воды осуществляется посредством трубы, расположенной под потолком. Поступающий сверху теплоноситель, вытесняет скопившийся воздух (воздух стравливается через краны Маевского). Однотрубная система водяного отопления с верхним розливом, также отличается эффективностью.
Ошибки в выборе типа розлива приводят к необходимости модифицировать водяной контур посредством установки циркуляционного оборудования.
Какой теплоноситель лучше для систем с самоциркуляцией
Оптимальный теплоноситель для системы отопления с естественным движением жидкости – это вода. Дело в том, что антифриз имеет большую плотность и меньшую теплоотдачу. Для нагрева гликолевых составов до необходимого состояния, требуется больше времени, сжигаемого топлива, при этом теплоотдача остается на уровне воды.За использование незамерзающей жидкости, в качестве довода можно привести два довода:Антифриз используют, если планируется в течение долгого времени не отапливать помещение, или делать это с периодичностью, а постоянно сливать жидкость из системы нет возможности.
Какое отопление лучше выбрать – естественное или принудительное?
Конструктивные особенности системы с естественной гравитационной циркуляцией, простота монтажа и возможность самостоятельного выполнения работ, сделали такую схему достаточно популярной у отечественного потребителя.Но самоциркулирующая конструкция проигрывает по сравнению с контуром, подключенным к насосному оборудованию, в следующих аспектах:Выбрать систему с естественной циркуляцией, оправдано, в случае отопления небольших одноэтажных зданий. Если требуется отапливать коттеджи и загородные дома площадью более 150-200 м², нужна установка циркуляционного оборудования.Главным достоинством схем с самоциркуляцией является их энергонезависимость, но произведя несложные расчеты, можно прийти к выводу, что экономия на электроэнергии не оправдывает потери тепла в процессе самостоятельного движения теплоносителя. Схемы с принудительной циркуляцией имеют большую теплоотдачу и эффективность.</li>Используемые источники:
- https://dizain-vannoy.ru/sistema-otopleniya/sistemy-otopleniya/samotechnaya-sistema-otopleniya.html
- https://otivent.com/sistema-otoplenija-s-estestvennoj-cirkuljaciej
- http://teplodom1.ru/sistemotopl/118-samotechnoe-otoplenie-v-dome.html
- https://avtonomnoeteplo.ru/armatura/696-sistema-otopleniya-s-estestvennoy-cirkulyaciey.html
