Самостоятельное устройство скважины для воды в частном доме

Общеизвестно, что основное назначение скважин – добыча полезных ископаемых, которыми являются нефть газ и вода, из недр земли, но мало кто знает, что существуют и другие их виды. Скважины используют для выполнения вспомогательных, нагнетательных, специальных и геологоразведочных работ. Хотя конструкция скважины для каждого добываемого ресурса или выполняемых работ существенно отличается от аналогов, между ними есть много общего.

Скважиной называют выработку круглого сечения в земной коре, диаметр которой существенно меньше ее длины, полученную буровым методом с поверхности или в земле под любым угловым направлением к горизонту без прямого доступа человека к каналу. При рассмотрении конструкции всех видов скважин используют терминологию, принятую для их описания в добывающей отрасли.

Рис. 1 Забор воды из скважины электронасосом

Понятие конструкции и основные элементы скважины

Конструкция для скважины – это набор элементов почвенной выработки с диаметром в поперечнике, значительно меньшим их длины, обеспечивающим долговечное и надежное создание канала между поверхностью земли и вскрытым глубинным пластовым флюидом. Основное назначение скважинного канала – геологоразведка и оценка подземных ресурсов, исследование структуры разреза, поддержание давления рабочего пласта, контроль эксплуатации месторождений, добыча природных ресурсов.

Скважины делят на следующие составные части:

• Ствол скважины – почвенная выработка, в которой расположены обсадные и фильтрующие трубы.
• Устье – начало скважинного ствола из отрезка трубы, закрепленного на поверхности земли.
• Забой – нижняя часть скважинного канала, дно.
• Цементирующее кольцо – цементно-песчаная смесь, накачанная в пространство между стенками ствола и обсадной трубы, выполняет функции герметизации и упрочнения скважинного канала.

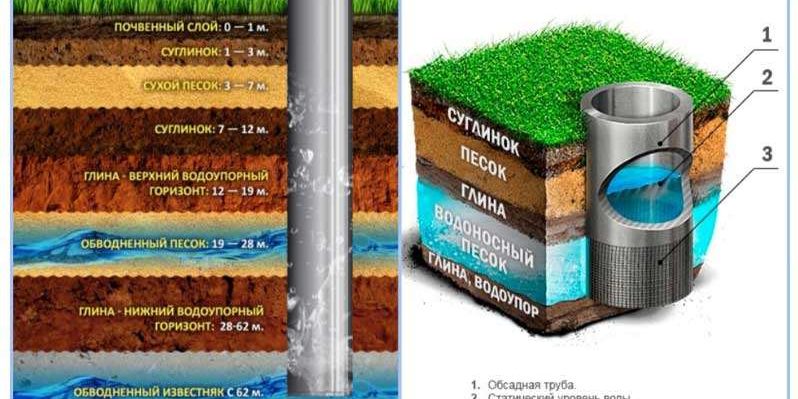

Рис. 2 Схема скважины

• Фильтр – нижний участок скважинных обсадных труб, погруженный в пласт с добываемым ресурсом. В качестве фильтра используют часть ствола без обсадных труб, на дно которого помещает мелкозернистый гравий или специальное фильтрующее устройство.
• Обсадная колонна – соединенные вместе и погруженные в ствол обсадные трубы, нужна для изоляции скважинного канала от земляной породы ствола. Обеспечивает эффективную и надежную эксплуатацию скважины, предотвращая  попадание в канал почвы и защищая его от внешнего давления.

В нефтегазодобывающей промышленности используют промежуточные обсадные колонны, служащие для разделения несовместимых геологических зон, требующих различных режимов бурения скважинного канала. В буровой отрасли применяют следующие промежуточные скважинные колонны:

• Сплошные. Полностью перекрывают весь ствол независимо от расположения основного интервала.
• Хвостовики. Колонны, предназначенные для крепления только необсаженного интервала скважины с частичным перекрытием основного.
• Летучки. Специальные промежуточные обсадные колонны, служащие только для закрытия дефектных промежутков основной колонны без учета следующих обсадных колонн.

Рис. 3 Разрез скважины

Принцип работы скважины на воду

Скважину монтируют для забора воды из подземных водных источников, при этом проводят следующие операции:

• Производят бурение почвы, используя различное оборудование и инструменты в зависимости от глубины, вида водозаборного источника и особенностей строительства скважин в данном районе.
• В полученный канал до водоносного горизонта опускают обсадные трубы с фильтром на конце, соединенные между собой в монолитную колонну посредством резьбового соединения.
• Производят подъем воды с использованием ручных или электрических насосов для скважины поверхностного и погружного типа, подключенных к водопроводной линии при помощи труб.
• Поступающую в дом воду накапливают в водозаборной емкости большого объема, расположенной на верхних этажах или организуют автоматическую систему подачи воды при помощи приборов.

Читайте также:  Пластиковый колодец для скважины, варианты устройства, плюсы и минусы

Конструкция скважины на воду – основные элементы

При бурении скважин принимают меры для защиты канала от осыпания, для этого в устройство добывающих воду скважин включают несколько основных элементов.

Рис. 4 Внешний вид обсадных труб

Обсадные трубы

Обсадные трубы используют для укрепления и герметизации скважинного ствола, основными материалами их изготовления является металл, пластик и асбестоцемент. Металлические трубы выпускают из обычной или нержавеющей стали, также бывают оцинкованные и эмалированные виды.

Помимо резьбы, трубы соединяют между собой посредством сварки или при помощи муфт.

В последнее время особой популярностью пользуются трубы из полиэтилена низкого давления ПНД, широко применяемые в распространенных скважинах на песок. Пластиковая эксплуатационная колонна может составляться из труб, имеющих длину 3 или 6 метров, а их наружный диаметр, рассчитанный на установку глубинных погружных электронасосов, обычно равен 90, 113, или 125 мм.

<center></center>

Донный фильтр

В устройство добывающих воду скважин на песке обязательно входит фильтр, который располагается в забое обсадной колонны и погружен в водоносный горизонт. Существует несколько разновидностей скважинных фильтров, отличающихся конструкцией и принципом работы.

Гравийный

Самый простой вид, создается путем подсыпки в забой скважины гравия с мелким зерном. Гравийная подушка препятствует забору грязевого раствора в скважине из песка и ила со дна, снижая таким образом нагрузку на фильтрующие поверхности обсадных труб и электронасоса.

Рис. 5 Скважинные фильтры – особенности конструкций

Щелевой

Простое устройство со стенкой обсадной трубы, имеющей поперечную или продольную перфорацию в виде тонких надрезов. Через узкие щели хорошо проходит вода, а мелкие частицы песка отсеиваются. Такая конструкция в основном используется в трубах из ПНД.

Сетчатый

Представляет собой мелкую сетку из коррозионно-устойчивых материалов (пищевая нержавейка или стеклоткань), обладающую высокой стойкостью к истиранию. Основной недостаток конструкции заключается в ее повышенном сопротивлении водному потоку (на 20 – 40 %), в некоторых случаях при малом дебите это может привести к недостатку воды в источнике.

Дырчатый

Конструкция используется в условиях, где требуется высокая прочность, представляет собой трубу с большим количеством просветленных круглых отверстий. Перфорированный фильтр применяют в источниках с малым объемом подачи и низким напором.

Проволочный

Выполнен из нержавеющей проволоки треугольного сечения, намотанной плотными рядами на перфорированную обсадную трубу. Отличается высокой прочностью и долговечностью, напрямую связанными с сечением используемой в нем проволоки.

Основные методы и оборудование для обустройства скважин

Для забора воды из скважин используют погружные и наружные электронасосы, насосные станции, поверхностное насосное оборудование может располагаться рядом со скважинным устьем или на некотором расстоянии от него. Для подключения электронасосов к скважинному источнику используются различные методы и оборудование, рассчитанные на разные типы электронасосов.

Оголовок

Если необходимо решить вопрос крепления погружного электронасоса и защиты скважинного канала от проникновения грязи и осадков, применяют оголовок, который устанавливают поверх обсадной трубы. Устройство рассчитано на стандартный диаметр, может быть выполнено из пластика, стали или чугуна, способно выдержать вес подвешиваемого насосного оборудования до 250 кг. в пластиковом исполнении и до 500 кг. при использовании металла. В типовой конструкции предусмотрено размещение карабина для подвешивания электронасоса и выходное отверстие, через которое пропускает напорную трубу при подключении к линии.

Конструктивно оголовок выполнен из двух частей, которые соединяют после погружения электронасоса в скважину. Для этого на обсадную трубу надевают фланец, прижимая его к поверхности земли, устанавливают резиновое кольцо и сверху ставят второй фланец с подвешенным электронасосом, неподвижно фиксируя его с помощью болтов.

Читайте также:  Когда лучше бурить скважину на воду: особенности сезонного бурения

Рис. 7 Оголовки

<center></center>

Адаптер

Адаптер позволяет подключать поверхностный центробежный электронасос или насосную станцию к скважине через трубопровод, если они расположены на некотором удалении. Трубы при этом располагаются под землей, что исключает их промерзание в зимнее время, второе преимущество данного подключения – увеличение глубины погружения напорного трубопровода в скважину за счет опускания ниже уровня земли, которая в поверхностных насосах не превышает 9 метров.

Адаптер выполняется в виде двух частей, одна из которых с подключенным напорным трубопроводом располагается в скважинном канале, а вторая с подсоединенной к ней водопроводной магистралью находится снаружи. Обе части соединяются через стенки обсадной трубы с помощью резьбы и изолирующей резиновой прокладки.

Рис. 8 Адаптер – конструктивное устройство

<center></center>

Кессонная яма

Кессонную яму используют в тех случаях, когда электронасос и насосное оборудование для автоматизации его работы расположены рядом со скважинным устьем. Обычно яма выполняется в виде бетонного кольца, углубленного в землю, иногда используется пластик или сварные металлические конструкции, покрытые битумной гидроизоляцией. Во избежание проникновения в забой грунтовых вод вдоль скважинного ствола, дно ямы покрывают цементно-песчаной стяжкой.

Обычно в кессонных колодцах размещают насосную станцию или автоматику управления глубинным электронасосом: гидроаккумулятор, реле давления и холостого хода, манометр. Помимо изоляции от грунтовых вод, кессон обеспечивает защиту от промерзания не только устья скважины, но и всей водопроводной магистрали, которая при его использовании располагается под землей.

Рис. 10 Кессонный колодец

<center></center>

Скважинные насосные агрегаты и автоматика

Для забора воды из скважин в основном используются поверхностные и погружные электронасосы центробежного принципа действия. Преимуществом данной конструкции является возможность создания высокого напора в линии, благодаря применению агрегатов с большим количеством рабочих колес, позволяющих повышать давление в каждой последующей ступени.

Бытовые погружные электронасосы могут поднимать воду с очень больших глубин (около 200 метров), в то время как поверхностные виды используют в источниках с зеркалом воды на глубине до 9 метров от поверхности земли. Для увеличения глубины забора поверхностных моделей иногда используют встроенные или погружные эжекторы, правда при этом их КПД значительно падает.

Рис. 11 Центробежный электронасос

Гидроаккумулятор, реле и манометр

Для автоматизации работы водозаборного насосного оборудования используется автоматика для скважины или насосная станция, состоящая из следующих приборов:

• Гидроаккумулятор. Представляет собой объемный металлический бак с резиновой грушей внутри, которая при включенном электронасосе заполняется водой. Устройство позволяет избежать гидроударов в системе и оптимизирует работу электронасоса, уменьшая количество его циклов включения и выключения.
• Реле. Основным элементом автоматической системы управления является реле давления, которое подключается к линии при помощи штуцера. При появлении давления в системе выше его настроек, встроенная мембрана внутри корпуса реле через механическую систему прерывает подачу питающего напряжения на электронасос, и он отключается. После потребления воды, когда давление в системе падает, реле замыкает контакты и включает электронасос.
• Манометр. Прибор является одним из основных элементов в любой водопроводной системе, позволяет контролировать давление и настраивать оборудование.

Рис. 12 Автоматика в системе управления электронасосами

Конструктивное устройство водных скважин не отличается большой сложностью, основными внутренними элементами, которые устанавливаются при бурении, являются обсадные трубы и фильтр в области забоя. Для забора воды после монтажа скважины используют дополнительное оборудование и инженерные системы (кессон, оголовок, адаптер), позволяющие эффективно подключить электронасос к источнику, учитывая его расположение и вид.

Решив обзавестись личной скважиной, владельцы частных домов, дач и земельных участков стоят перед выбором способа её бурения. Чтобы принять верное решение, необходимо знать устройство трубного колодца и картину залегания водоносных пластов. Принцип работы и схема скважины на воду достаточно просты, и для их понимания не требуется специального геологического образования.

Содержание

Устроение скважины для воды

Скважина — это общее наименование горных выработок круглого сечения, у которых диаметр намного меньше глубины. Под «скважиной на воду» обычно подразумевают искусственное вертикальное отверстие в земле для добывания этого ресурса. Ещё их называют трубными колодцами по аналогии с традиционными шахтными колодезями.

Водяные скважины бывают:

• Абиссинские, глубиной до 30 м. Их тонкая обсадная (она же и питающая) труба с фильтром забивается в землю на нужную глубину. Их предназначение такое же, как и у пробурённых вручную песчаных колодцев.
• На песок ручного бурения, глубиной до 40 м. Бурятся вручную ударно-канатным методом. Устанавливаются как в напорные, так и в безнапорные водоносные слои для получения технической и питьевой воды.
• Машинного бурения, глубиной до 80 м. Проходятся буровыми установками до песчаных или иных водоносных слоёв, доступных в данной местности. Как правило, этот метод используют, когда хотят получить чистую питьевую воду.
• Артезианские, большой глубины — свыше 100 м. Сооружаются специальными буровыми установками для получения в больших количествах исключительно чистой питьевой или минеральной воды.

Технология рытья колодца своими руками

Традиционные шахтные колодцы тоже можно в некотором приближении считать разновидностью скважин. Их бурят с помощью специальной установки или копают вручную.

Колодцы сооружают там, где есть родники — в местах выхода на поверхность чистых подземных вод. Либо роют до песчаного водоносного слоя. Глубина колодца обычно 4–12 м.

Особенности конструкции

Все скважины устроены одинаково, некоторые отличия будут иметь только те из них, которые пробурены в скальных породах. Устройство скважины на воду, схема которой приведена на рисунке 2, похоже на конструкцию того же классического колодца. Имеет такое устроение:

1. Пробурённое в грунте отверстие обсаживается трубой для укрепления его стенок и отсечения вышележащих грунтов и вод.
2. Забой трубы (нижний конец) должен находиться в водоносном пласте, из которого вода поступает в резервуар обсадной колонны и образует в нём столб определённой высоты. Толщина используемого водоносного пласта должна быть не меньше, чем длина фильтра.
3. В нижней части обсадки устанавливают фильтр, соответствующий фракции наполнителя слоя-водоноса. Для скважины на песок фильтрующий элемент — это мелкая сетка. В глубоких артезианских колодцах фильтр не нужен вовсе.
4. Фильтр может быть как внешним, сделанным снаружи обсадной трубы непосредственно возле её забойной части, так и внутренним (погружным). В последнем случае он выходит из нижнего края трубы и располагается в водоносном слое.
5. Верхняя часть готового колодца (устье) оснащается соответствующим его назначению образом. Это может быть: оборудование кессона, колонки, подземный вывод трубы от погружного насоса в дом и установка наружного электрического или ручного насоса. Вода снизу подаётся с помощью питающей трубы, опущенной внутрь обсадной колонны.
6. На поверхности между трубой обсадки скважины и землёй ставится глиняный замок. Это не позволяет загрязнителям с поверхности проникать в глубину скважины с наружной части трубы. На устье ставится защитный оголовок (рис. 1, 2).

Иногда в каменистых грунтах бурят колодцы без обсадки. Оборудуются и работают они так же, как и обсаженные. Общая схема проходимых при бурении грунтов показана на рисунках 1 и 3.

Основные компоненты

Самыми важными компонентами трубного колодца являются обсадная труба и фильтр. Пробурённую и обсаженную скважину с фильтром после прокачки и определения дебита можно считать практически готовой.

Автополив для комнатных растений своими руками

Обсадные трубы бывают пластиковые или стальные и состоят из сегментов, которые могут иметь резьбовое или сварное соединение. В любом случае оно должно быть прочным и водонепроницаемым. Недопустимо использование резьбовых муфт или толстых сварных швов — их выступающие наружу части будут препятствовать погружению трубы в грунт.

Рис.1

Рис. 2

И стальные, и пластиковые трубы имеют свои преимущества и недостатки. Поэтому иногда для обсадки используют обе трубы – стальную снаружи и пластиковую внутри.

Внешний фильтр (рис.1) изготавливается на околозабойной части обсадной трубы. Для этого в ней сверлятся или прорезаются отверстия, поверх которых на трубу наматывается нержавеющая проволока, а на неё — мелкая сетка из не окисляющегося в воде материала.

Погружной фильтр — отдельное изделие, каркасное или изготовленное из части трубы меньшего сечения, чем внутренний диаметр обсадки. Изготавливается так же, как и наружный. В верхней его части монтируются уплотнительные кольца (сальники) для предупреждения попадания песка снизу во внутренний резервуар колонны. Верхняя часть фильтра остаётся в трубе при его установке, а фильтрующий элемент выходит из обсадной колонны и пребывает в песке (рис. 2, 3).

Предпочтительнее применять внутренний погружной фильтр. В отличие от наружного, его можно вытащить при проведении капитального ремонта. К тому же он не засоряется в процессе заглубления обсадки при бурении.

Для работы наружного ручного или электрического водяного насоса применяется питающая труба с обратным клапаном в нижнем окончании. Её сечение меньше, чем у обсадки, и должно соответствовать характеристикам насоса.

При оборудовании колодца погружным насосом в качестве питающей может применяться труба или шланг с обратным клапаном или без него.

На обустройстве скважины не стоит экономить. От качества обсадки с фильтром зависит её срок службы и эффективность. Так, пластиковая обсадная труба обойдётся дешевле стальной, но из-за меньшей прочности её нельзя использовать там, где есть риск смещения грунта или плывуны.

Как своими руками организовать капельный полив для теплицы

Функционирование трубного колодца

Принцип работы скважины на воду прост, как и у всех колодезей. Вода из-под земли поступает через фильтр в нижнюю часть трубы, играющую роль резервуара-колодца. Под давлением снизу она поднимется в нём выше водоупорного покрова слоя-водоноса (артезианский эффект) и устанавливается на уровне грунтовых вод (для скважин «на песок»). Из обсадной колонны, как из колодца, добываемый ресурс выкачивается на поверхность. Погружной насос или заборный конец питающей трубы наружного насоса должны быть опущены ниже динамического уровня воды (рис. 2), который обусловлен дебитом трубного колодца.

Рис. 2

Скорость притока воды в скважину называют её дебитом. Он выражается в объёме за единицу времени. Если, например, нужно из скважины ежечасно выкачивать 3 куб. м воды, а поступает в неё только 1 куб. м в час, то дебит колодца называют низким.

Как работает скважина на воду изображено на рисунках 1—3. Для нормального функционирования она должна быть опущена в напорный водоносный слой, который будет обеспечивать регулярный приток в неё воды. В этих пластах воду содержат такие твёрдые породы разных фракций:

• крупный песок;
• песчаники;
• гравий;
• галька;
• известняк;
• скальные трещины.

Как правило, чем глубже расположен водоносный слой, тем крупнее фракция его наполнителя. Так, неглубокие скважины на воду опускаются в песчаные водоносные слои, а сверхглубокие черпают воду из трещин в скальных и известняковых породах.

Верный выбор водоносного слоя и качественно изготовленный фильтр обеспечат несколько десятилетий исправного водоснабжения дома или участка.

Оголовок на скважину: монтаж устройства

Многие владельцы загородных домов нуждаются в создании собственной системы водоснабжения, ведь не везде получится подключиться к центральной магистрали. Лучший выход из такой ситуации ― это бурение скважины. Причем ее можно обустроить не только на участке, но и даже в подвале.

Принцип работы скважины

Как и в колодце вода в ней находится в водоносном слое. С помощью установленного насоса она подается наверх. Для укрепления выработки монтируют обсадную трубу, в качестве которой используют пластиковые, стальные, перфорированные или асбестоцементные изделия. Если этого не сделать, тогда со стенок грунт начнет осыпаться, из-за чего скважина впоследствии перестанет функционировать.

Скважина имеет следующую схему работы:

• Из водоносного слоя подается вода, которая сначала проходит через фильтр, а потом уже попадает в выработку круглого сечения;
• Включенный насос нагнетает жидкость по водонапорной трубе;
• После чего вода поступает в приемник и перемещается по водопроводу.

Хотя схема может меняться, все зависит от типа используемого насоса.

Разновидности буровых выработок

Абиссинский колодец ― это забивная скважина, которая является самым простым вариантом. Чтобы ее обустроить на участке водяной пласт должен иметь глубину до 12 метров. Качество воды в ней зависит в основном от строения почвы. Такую выработку при необходимости можно устроить в подвале.

Песчаная скважина, схема которой пользуется большим спросом, подходит лишь для личного пользования. Вода из нее по своим свойствам характеризуется как техническая, поэтому используется только для купания или полива огорода. В среднем водоносные слои в этой скважине залегают на глубине около 10—50 метров.

Кстати, буровые работы при таких пластах реально выполнить своими руками, главное, чтобы на участке через несколько метров не проходил сланец. Пройти его без помощи профессионалов навряд ли получится.

Разумеется, песчаные скважины имеют некоторые недостатки. Главный минус такой выработки ― перебой подачи воды. Связана проблема с сезонными перепадами уровня живительной влаги. Вдобавок ее нужно периодически обслуживать, особенно касается дачников, которым вода нужна лишь в летнее время. В этой ситуации фильтр, находящийся в скважине, со временем заиливается. Вот почему подъем воды должен быть регулярным. Кроме этого, срок службы такой скважины составляет не более 15 лет.

Артезианская выработка хоть и считается самой дорогой, но является наиболее эффективным методом централизованной подачи воды. Для ее бурения используется крупная техника, позволяющая углубиться примерно на 200―300 метров.

Из артезианской скважины вода лучше и качественнее, нежели из песчаной. Еще в ней фильтр почти не засоряется. Он монтируется в нижней части подающей трубы диаметром 219 мм. Эта выработка гарантирует на 99% постоянную подачу живительной влаги, а срок ее службы составляет 50 лет.

Правда, такие скважины тоже обладают недостатками. Например, иногда требуется монтаж дополнительных систем фильтрации, поскольку в составе воды могут содержаться различные соединения железа. К тому же, как упоминалось ранее, ее обустройство стоит дорого. Еще обязательно придется получать разрешение на бурение такой выработки и согласовывать проект.

Выбор необходимого оборудования

Самым важным этапом в обустройстве скважины является подбор оборудования, поскольку именно от него будет зависеть ее период эксплуатации и качество работы. В основном следует обратить внимание на выбор:

• кессона;
• гидроаккумулятора;
• оголовка;
• насоса.

Кессон

Он необходим для защиты устья от внешних негативных воздействий. Подобное устройство служит своеобразной емкостью, предохраняющей верхние метры ствола выработки от воздействия низких температур в земле.

Герметичный контейнер кессона еще может использоваться как технологический объем для установки разного оборудования, которые обслуживают скважину. Монтаж в нем автоматики, очистительных фильтров и прочих устройств позволяет сэкономить пространство в доме.

Свежие записиУдобрение из печи: 10 способов применения золы с пользой для дачного участкаКак обработать почву от грибка, чтобы в следующем году вырастить богатый урожайЧем полезна марганцовка на даче осенью: 7 вариантов применения с пользой для участка

Производят кессоны из разных материалов: пластика, металлических конструкций или бетонных отливок. Установка этого оборудования особенно подходит в наших климатических условиях, ведь при суровых зимах грунт на дачной территории промерзает на глубину до полутора метров. Поэтому горизонтально проходящие трубопроводы должны располагаться ниже уровня промерзания.

Кессонный люк, установленный на верхней части устройства, как правило, утепляется листовым пенопластом. Внутри оборудования можно разместить лестницу.

Насосные устройства

Насос выступает основным элементом всей системы. При этом он может быть следующих типов:

• Погружной. Этот вибрационный насос является бюджетным вариантом. Его довольно редко применяют для обустройства системы водоснабжения, поскольку он имеет слишком низкую производительность. Более того, он способен даже разрушить стенки скважины.
• Центробежный. Такой агрегат является профильным оборудованием для водоснабжения из выработки.
• Поверхностный. Применяется лишь тогда, когда в скважине динамический уровень живительной влаги не опускается ниже семи метров.

Сегодня на рынке представлено много моделей скважинных насосов. Выбор их параметров происходит по характеристикам скважины и системы водоснабжения.

Кстати, в случае поломки насоса придется не только приобретать новый, но и платить за поднятие сломанного и монтаж купленного. Именно поэтому следует подходить более серьезно при выборе производителя.

Конструкция гидроаккумулятора

Данное оборудование для скважины используется для предотвращения гидроудара и регулировки давления содержимого трубопроводов. Еще гидроаккумулятор поддерживает минимальный уровень жидкости в системе.

Внутри этого устройства при нормальном функционировании находится запас живительной влаги, а также поддерживается минимальное давление. При использовании гидроаккумулятора насос включается реже, да и изнашивается меньше.

Конструкция такого устройства схожа с компенсационным баком, который применяется в отопительных системах. Но изготавливается гидроаккумулятор из других материалов, они не контактируют с водой и не меняют ее качество. Мембрана в нем создается из пищевой резины.

Оголовок для обсадной трубы

Предназначено это устройство для защиты от попадания мусора в ствол. Помимо этого, оно является опорой для подвески водоподъемной колонны и насоса. Оголовок создается из металла или пластика. В первом случае он способен выдерживать до 500 кг, а во втором ― до 200 кг. Соединение должно быть герметичным с применением резиновой прокладки.

Технология бурения скважины на воду

Прежде чем заняться бурением, необходимо сначала выкопать шурф, иначе говоря, углубление размером 1,5х1,5 метра. Стенки его нужно зашить досками. Потом над ним монтируется буровая вышка, представляющая собой треногу из металлических труб или бревен. На ее вершине фиксируется лебедка, к которой крепится колонка для бурения. Она может состоять из нескольких метровых штанг, скрепленных между собой в единое целое.

Бурение нужно выполнять с помощником. Один должен ключом поворачивать штангу вокруг своей оси, а другой ― молотком бить сверху, создавая тем самым дополнительную нагрузку. Вообще, желательно, чтобы эту работу выполняли 4 человека: двое исполнителей занимались прокруткой бура, а остальные осуществляли его подъем и опускание лебедкой.

Бур необходимо вытаскивать через каждые 50 см и хорошо очищать от грунта. Определить нужную глубину можно по уровню воды в выработке. Затем в скважину устанавливается обсадная труба с фильтрующей системой. Промежуток между трубой и землей следует залить бетонным раствором. Она будет возвышаться над грунтом.

После этого выполняется обустройство глиняного замка вокруг скважины. Если его не сделать, то все время в выработку будет проникать с поверхности дождевая и талая вода, что ухудшит ее качество.

На страховочный трос фиксируется насос с трубой для подачи жидкости и силовой кабель. Трубу подачи необходимо вывести наверх и приварить к кессону.

При глубоком залегании водоносного слоя бурение следует проводить с помощью спецтехники. Тем более что в некоторых ситуациях приходится выполнять несколько контрольных бурений для определения наилучшего источника.

Перед бурением требуется выполнить экспертизу. Запрещено обустраивать скважину на воду около септиков, выгребных ям и скоплений мусора.

Одним из условий проживания человека, независимо от места, является обеспечение чистой питьевой водой. Однако на сегодняшний день необходимая для организма жидкость во многих регионах оставляет желать лучшего. Не являются исключением и места за городом. В таких ситуациях иногда единственных решением становится устройство скважины для воды в частном доме. Если правильно выполнить работы, можно обеспечить семью чистой и свежей жидкостью.

Содержание

Принятие решение

Проживая за городом, причем неважно — постоянно или в летний период, основной проблемой практически всегда является источник чистой питьевой воды. Конечно, в некоторых населенных пунктах имеется возможность подключиться к централизованному водопроводу и забыть о проблеме. Но для многих это невозможно из-за отсутствия последнего, да и не всегда поступающая вода отвечает предъявляемым требованием.

В таком случае можно обустроить колодец, а еще лучше — скважину для дома. Для выполнения работ потребуется проведение определенных мероприятий:

• предварительные расчеты, схема либо проект планируемого водопровода;
• выбор места на участке, для чего лучше обратиться в специализированную компанию;
• непосредственное бурение;
• анализ воды;
• выбор и покупка нужного оборудования;
• сам монтаж системы водоснабжения.

Схема и расчеты

Прежде чем начать монтажные работы и осуществить задуманное, стоит учитывать, что предварительно нужно начертить схему и произвести некоторые расчеты, а только потом приступать к обустройству скважины.

Многие считают, что такие мероприятия можно проигнорировать. Это неправильно, поскольку тогда не получится узнать и принимать в расчет количество потребляемой жидкости, сечение труб, да и правильно выбрать оборудование не представляется возможным.

Сама схема особых сложностей не представляет. На чертеже просто указываются основные узлы системы водоснабжения, размеры и материал труб. Также наносятся места, где планируется установить и подключить то либо иное оборудование.

В ситуациях, если водопровод требует включения нескольких насосов, различных накопительных резервуаров и регуляторов давления, необходимо уже составлять проектную документацию, где следует учесть все условия и требования. А часто нужно развести систему на 2−3 здания, находящихся на участке. То есть учитывать дебет, автономную подачу воды либо вообще создавать несколько источников не каждому под силу. Здесь лучше довериться профессионалам, поскольку допущенные ошибки на начальных этапах скажутся на работоспособности всей системы в целом либо приведут к ее полной непригодности.

Выбор типа

Устройство автономного водоснабжения требует и правильного выбора типа самой скважины. Например, для частного дома идеально подходит абиссинский колодец. Но это только в том случае, если не планируется пить воду, поскольку часто, учитывая забор жидкости с поверхностных слоев, ее качество оставляет желать лучшего.

Но если качество не главное, то такой тип будет оптимальным. Это достаточный объем жидкости, простота монтажа, нет необходимости применять дорогостоящее оборудование. То есть абиссинская скважина не только снизит финансовые затраты, но и позволит довольно быстро получить источник воды без привлечения посторонней помощи. Через абиссинские колодцы жидкость подается при помощи поверхностных насосов. Что касается срока эксплуатации, то он достигает 25−30 лет, а иногда и выше при своевременном обслуживании.

Однако если необходимо получить действительно качественный источник воды, предыдущий вариант не подойдет. Специалисты рекомендуют бурить артезианскую скважину для питьевой воды в частном доме. Жидкость подается с глубоких слоев (часто от 80 м и выше), поэтому она чистая и пригодна для употребления. Но нужно учитывать, что самостоятельно сделать подобную систему невозможно, поскольку потребуется бурильная установка.

Необходимое оборудование

Определившись с типом системы, составив схему и проведя расчеты, приступают к выбору оборудования. Конечно, если работы производит специализированная организация, в проектной документации указан тип, производительность и марка оборудования.

Однако зачастую владелец участка приобретает комплектующие у разных производителей, ориентируясь на отзывы и качество. Несмотря на это, особо важным является именно насос — от него зависит работоспособность всей системы и обеспечение водой.

В этом случае действительно стоит обращать внимание на известность производителя, качество продукции которого проверено временем. В противном случае, решив сэкономить, риск поломки увеличивается.

Основной насос монтируется в самой скважине. Его задача — поддержание стабильного давления по всей магистрали. Также в систему могут дополнительно монтироваться 1−2 насоса с меньшей производительностью, цель которых — обеспечивать работу определенного оборудования.

Что касается показателей производительности, то насос приобретают с учетом 10−15% ниже того объема жидкости, который дает скважина за единицу времени. Это позволит избежать сухого хода, а также быстрого ремонта. Остальные элементы системы можно подбирать, ориентируясь на соотношение цена-качество.

Монтажные работы

Обустройство водопроводной системы начинается с выполнения земляных работ. То есть размечается, согласно схеме, планируемая магистраль от скважины к жилищу и производится выемка грунта вплоть до входа трубы в подвальное помещение либо цокольный этаж. Чтобы избежать замерзания в зимнее время, необходимо копать с тем расчетом, чтобы водопровод находился на положенной глубине. Эти значения есть на специальных картах, разработанных еще в Советском Союзе. Однако стандартно копают на глубину порядка 1,8 м.

Некоторые считают, что трубы можно проложить буквально на поверхности, если обеспечить соответствующий подогрев. Не стоит прислушиваться и экономить на земляных работах

Вода не замерзнет, но до того момента, пока неожиданно не отключат электроэнергию, что случается довольно часто, особенно в плохую погоду с сильным ветром. А если еще и хозяев не будет дома, чтобы успеть отключить либо слить жидкость, вся система придет в негодность буквально за пару часов. Даже если трубопровод и не прорвет, наладить подачу воды будет довольно проблематично.

Также важным моментом является обустройство кессона, который защищает скважину от проникновения различного мусора, талых вод и замерзания. Представляет собой своеобразную камеру в форме цилиндра либо прямоугольника, находящуюся непосредственно в земле. В кессоне также происходит соединение труб, размещается запорная арматура. А в случае необходимости производится плановый осмотр и ремонт. Поэтому и места там должно хватать хотя бы для относительно свободного передвижения одного человека с инструментами. Что касается материала, то кессон делаются из:

• пластика;
• металла;
• красного кирпича.

Что касается укладки труб в траншеи, то изделия могут быть из полипропилена, полиэтилена либо легированной стали. Если применять пластиковые трубы, то заранее нужно позаботиться о кирпичном либо же бетонном желобе, размещенном на песчаной подушке. Это позволит избежать воздействия морозного пучения, а также лишит возможности повредить конструкцию различным грызунам. Если применяются металлические элементы, то они должны быть с антикоррозионной обработкой.

Иногда предусматривается клапанная развязка. Например, она необходима в случаях, если к скважине идет подключение еще одного водопровода (для другого дома, хозпостроек). На вводе в жилище трубопровод требует обязательного утепления. Также его нужно обустроить специальной гильзой в месте, где он проходит через фундамент либо стену.

Правильно сделать скважину в частном доме вполне можно и самостоятельно. То есть выкопать траншеи, сделать кессон и уложить трубы сможет практически любой, кто хотя бы обладает минимальными познаниями. Это позволит значительно сэкономить бюджет.

В завершение проводится проверка: нужно испытать магистраль под давлением, которое в 2 раза превышает рабочий показатель. Это позволит выявить возможные нарушения и дефекты и своевременно обратить на них внимание.

После приступают непосредственно к установке технологического оборудования. В зависимости от системы, могут предусматриваться 1−2 накопительных резервуара, станции повышения показателей давления, фильтры, редуктор. Сюда же входит запорная арматура и другие элементы, необходимые для качественного функционирования водопровода.

Содержание

Водяная скважина – это гидротехническое сооружение, предназначенное для автономного снабжения водой. Для частного домовладения наличие собственного источника воды позволяет обустроить на участке все блага цивилизации. От канализации и душа, до полива садово-огородных насаждений. На сегодня существует несколько типов скважин, различающихся своей глубиной и технологией бурения.

Устройство скважины для воды

Прежде всего, разберёмся, что такое скважина? С научной, геологической, точки зрения, данным термином обозначают любую горную выработку, ширина которой во много раз меньше глубины. Водоносная скважина, говоря простыми словами, это гидротехническое углубление в земле небольшого диаметра, предназначенное для забора воды из подпочвенных водоносных слоёв. Также их иногда называют «трубными колодцами», так как стенки скважин укрепляются от осыпания обсадными трубами.

От традиционных, шахтных колодцев, трубные отличаются своим диаметром и способом устройства. Если простые колодцы выкапываются при помощи ручного труда или землеройной техники, то водоносные скважины делаются методом бурения.

На сегодня существует несколько типов скважин, различающихся своими характеристиками, способом обустройства и методом бурения:

• Абиссинский колодец. Глубина не более 30м. Скважина с тонкой обсадной трубой, заглубляемой в землю ударным методом. Абиссинские колодцы устраиваются на грунтах с низкой плотностью. Пробить скальную породу или каменистую прослойку при помощи такой технологии будет невозможно.
• Песчаная, пробуренная вручную. Глубина достигает 40м. Устраиваются в мягких грунтах при помощи ручных буровых устройств.
• Пробуренная машинным способом. Глубина до 80м. Бурятся механическими установками в породах любой плотности, в том числе, и в скальных.
• Артезианская. Глубинная скважина, заглублённая ниже, чем на 100м. Бурится для получения чистой питьевой воды.

Конструктивные особенности

Конструктивно водяная скважина состоит из ствола, представляющего обсадную трубу, заглублённую до водоносных слоёв грунта. Снизу в стенках трубы проделываются отверстия для проникновения воды внутрь скважины. Снаружи отверстия затягиваются фильтрами во избежание попадания с током воды песка и иных механических загрязнителей.

Для извлечения воды на поверхность применяются различные водоподъёмные приспособления:

• Ручные насосы.
• Электрические погружные насосы.
• Электрические поверхностные насосы.
• Автоматизированные насосные станции.

Основные компоненты

Разберём подробнее схему скважины: устройство и назначение основных компонентов, принципы их действия, выдвигаемые к ним требования. В качестве основных компонентов водной скважины выступают обсадная труба и фильтр.

Обустройство скважины после бурения подразумевает обсадку её трубами, с установленными сетчатыми фильтрами. После обсадки скважину следует прокачать, и после этого она считается введённой в эксплуатацию.

Обсадная труба

Обсадные трубы изготавливают из стали или полимеров. При неглубоком расположении водоносного слоя в обустройстве скважины применяют одну трубу. Но, если длины одной трубы не хватает, чтобы достать до воды, приходится стыковать друг с другом несколько труб. Для этого на краях труб нарезают резьбу, и соединяют их с помощью муфт. Другой вариант соединения – при посредстве электросварки.

Если диаметр бура, используемого для пробивки скважины, не превышает диаметр обсадных труб, то использовать для стыковки муфты не рекомендуется. Выступая за габариты трубы, муфта будет создавать препятствия для её погружения.

По этой же причине не следует делать чрезмерно толстые швы при сварочном соединении. Оба варианта труб – полимерные и стальные, — имеют свои преимущества и свои недостатки. Так, пластик более устойчив к воздействию коррозии, а металл – более стоек к механическим нагрузкам.

Фильтрация

В некоторых случаях используют сильные стороны обоих вариантов: внешняя обсадная труба делается стальной, а внутрь её, в виде вкладыша, вставляется пластиковая. Снизу первая погружаемая труба перфорируется.

Для этого, начиная с нижнего торца, на протяжении полутора-двух метров, в ней делают небольшие отверстия. Диаметр их не должен превышать сантиметра, а расстояние между ними 2-3см. Сквозь данную перфорацию вода проникает внутрь трубы, откуда перекачивается наверх с помощью насоса.

Защитный фильтр надевается на перфорированную часть обсадной трубы. Он исполняет защитную роль, предотвращая попадание песка внутрь скважины вместе с водой. Изготавливается фильтр из мелкоячеистой сетки, натягиваемой на трубу.

При необходимости сетка наматывается в несколько слоёв. Также, вместо сетки можно использовать проволоку из не окисляющихся материалов. Её наматывают поверх перфорации плотными мотками. В некоторых случаях для очистки воды используются погружной фильтр, являющийся отдельным приспособлением, надеваемым на шланг водяного насоса.

Особенности конструкции

Общие особенности конструкции всех скважин приблизительно одинаковы. Схема скважины на воду выглядит так:

• Отверстие, пробуренное в грунте.
• Стенки отверстия укрепляются обсадными трубами. Одновременно они служат для предотвращения попадания в ствол скважины загрязнённой воды из верхних слоёв почвы – так называемой верховодки. Порой скважины, пробуренные в скальных породах, обходятся без обсадных труб.
• Забой, нижняя проперфорированная часть трубы, должен располагаться в толще водоносного горизонта. Это основной принцип работы скважины. Если забой не достигнет водоносного пласта, либо проскочит его, она не будет функционировать.
• В неглубоких скважинах, где велика вероятность попадания внутрь скважины песка, обязательно следует устанавливать фильтрующие приспособления. Обойтись без фильтра можно только при заборе воды из глубинных артезианских скважин. Фильтры бывают внешними, прикреплёнными снаружи обсадной трубы, либо внутренними, крепящимися непосредственно к водозаборному шлангу насоса.
• На верхнюю оконечность обсадных труб устанавливается защитный оголовок. Он предотвращает попадание в скважину осадков, а также грязи и пыли через верхнюю горловину.

Функционирование трубного колодца

Скважина работает по довольно простому принципу. Грунтовая вода сквозь перфорацию и фильтры поступает в обсадную трубу и создаёт там столб определённой высоты. В этом смысле она играет роль накопительного резервуара. Отсюда она насосом перекачивается на поверхность. Для этого, в зависимости от глубины нахождения воды, применяется погружной, или поверхностный насос.

Также использование того или иного варианта насосного оборудования зависит от диаметра обсадной трубы.

Каждая скважина имеет показатель притока воды – дебит. Он исчисляется в кубометрах в час. При выборе насоса следует учитывать величину дебита. Перекачивающая мощность должна быть ниже величины притока грунтовой воды, иначе скважина будет осушена, и насос попросту сгорит.

Используемые источники:

• https://montagtrub.ru/konstruktsiya-skvazhinyi-na-vodu/
• https://pion.guru/poliv/shema-skvazhinyi-na-vodu
• https://nashgazon.com/uchastok/kolodec/skvazhina-na-vodu-shema-i-princip-raboty.html
• https://proagregat.com/burenie/ustroystvo-skvazhiny-dlya-vody/
• https://vodatyt.ru/skvazhina/vodyanaya.html
