Используя подручные материалы, можно изготовить простейшую конструкцию устройства для перекачки воды (правда, в небольших объемах). Такая самоделка может пригодиться на любом дачном участке — например, чтобы помыть руки после работы или если нужно аккуратно полить несколько грядок, а под рукой нет лейки. Причем смастерить самодельный водяной насос можно буквально в течение часа.
Материалы и ход работ
Далее потребуются пластмассовые винты-саморезы, у которых нужно откусить шляпки, а внутри стержня просверлить сквозное отверстие. Затем крепежные элементы необходимо насадить на металлическую спицу, чтобы получилось что-то похожее на шнековый бур.
Также потребуется использовать металлическую клемму (можно взять из клеммной колодки) — с одной стороны нужно вставить конец спицы, а другой конец «посадить» на вал электродвигателя на 12 Вольт.
Далее спицу с саморезами нужно вставить в длинный отрезок трубы, а к свободной стороне тройника при помощи термоклея под углом 90 градусов приклеить короткий отрезок трубы с «насадкой».
Применение устройства
Самодельный насос погружается в емкость с водой (электродвигатель должен быть сверху), включается моторчик и все — вода под малым напором будет поступать в трубку с «насадкой». Подробный процесс изготовления устройства и его применение на практике смотрите в видеоролике на нашем сайте.
[Голосов: 0 Средняя оценка: 0]</index>Вас заинтересует Канал Easy HomeMade Projects сегодня расскажет о том,как с помощью бытовых отходов и любви работать руками можно в два счета собрать компактный,но весьма мощный электронасос,который сможет эффективно подавать воду в шланг и пригодится вам во время дачных работ.Мы часто публикуем примеры того, как люди собирают разного рода гаджеты и полезные механизмы из подручных средств. Проблема одна: зачастую они носят лишь декоративный характер, обозначая общие принципы работы системы, и не имеют практического применения. Но наш сегодняшний гость стал исключением из правил. Канал Easy HomeMade Projects наглядно продемонстрировал, как из груды промышленного хлама можно собрать мощный электронасос, способный качать воду с достаточной мощностью, чтобы вы могли использовать его в качестве агрегата для ухода за садом и огородом:
Конструкция, как всегда, чрезвычайно проста. Вам понадобится доска или любая другая поверхность для крепления, обычный 24VDC-электромотор, переключатель, несколько винторезов, импеллер (его тоже можно изготовить своими руками) и несколько металлических дисков с лопастями, приварить которые можно при помощи паяльника. Устройство может выглядеть примитивным и крепится на доску с помощью простой скобы, но такая конструкция обладает не только надежностью, но и мощностью садовой «поливалки», так что это устройство не раз пригодится вам во время садовых работ или, к примеру, если вам потребуется вымыть машину.
Понравилась статья?Самые свежие новости из мира бытовой техники: от смартфонов и планшетов до сумасшедших изобретений!<label>Я соглашаюсь с правилами сайта</label>Спасибо.Мы отправили на ваш email письмо с подтверждением.SamodelkinПриспособленияДобавлено 5 комментариев Всем привет! Сегодня я расскажу и покажу вам, как сделать мини насос своими руками!Для начала нам понадобятся: 1.Мотор2.Крышка из под бутылки3.Трубочка от сока4.Кусочек жестянки5.DVD диск6.КлейДавайте начинать. Из диска необходимо вырезать 3 круга, 2 круга одного размера, помещающиеся в крышку и 1 диаметром чуть больше крышки. Теперь в круге который помещается в крышку проделаем отверстие диаметром равному валу моторчика, во втором маленьком круге проделаем отверстие чуть побольше.В 3 круге проделаем отверстие равное диаметру трубочки. Теперь по центру крышки проделаем отверстие, а также сбоку этой же крышки сделаем отверстие равное диаметру трубочки.
Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!
*Заполняя форму вы соглашаетесь на обработку персональных данных
Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.
Около дачных участков часто имеются неглубокие водоемы, но брать с них воду ведром сложно: надо ходить по дну, при наборе поднимается грязь, вода очень мутная. Есть простой выход из ситуации – сделать элементарный погружной насос с крыльчаткой центробежного типа. Высота подъема воды в пределах 2–3 метров, чего достаточно для бытовых нужд.
Инструменты и материалы
Подготовьте два электродвигателя на 12 В, можно взять от автомобильных стеклоочистителей (или купить один мощный мотор на Али Экспресс). Куски пластиковых труб различного диметра, размеры подбираются с учетом параметров электрических двигателей. Нужны эпоксидный клей и холодная сварка, болгарка, дрель с набором сверл, полоса оцинкованной листовой стали, кусочек ровного пластика, колено для труб и гибкий шланг. Потребуется проволока диаметром 0,5 мм, кабель с выключателем, для питания надо иметь аккумуляторную батарею 12В, можно от мотоцикла. Соединительные муфты делаются из старой телескопической антенны от приемника, для поддержки оси нужна проволока. Листовая сталь режется ножницами по металлу.
Технология изготовления
Отпилите от антенны кусок примерно 2–3 см, диметр должен быть немного меньше диаметра вала ротора.
Соедините два двигателя, наденьте в натяг муфту на передний конец ротора первого и задний конец второго. Двигатели должны быть идеально соосными, проверьте это вращением вала вручную.
В таком положении нанесите на поверхности двигателей эпоксидный клей и прикрепите деревянные планки. Их требуется минимум две штуки, только такое количество обеспечит необходимую надежность.
После высыхания клея припаяйте к выходам двигателей кабели питания, соединения должно быть только параллельным. Длина кабеля отвечает расстоянию от места погружения насоса к месту расположения аккумуляторной батареи. Соблюдайте полярность, спайки заизолируйте.
Поместите подготовленные двигатели в пластиковую трубу. Ее диаметр и длина должны обеспечивать свободное их размещение. Для фиксации элементов в трубе предварительно по периметру каждого двигателя намотаете полоски холодной сварки. Следите, чтобы вал ротора размещался по центру трубы и был строго по ее оси.
Переднюю часть насоса тщательно загерметизируйте холодной сваркой, открытым должен оставаться лишь вращающийся вал.
Изготовление крыльчатки
Из оцинкованной стали вырежьте круг, найдите его центр и высверлите отверстие. Диаметр должен отвечать диаметру оси вращения.
Ножницами по металлу вырежьте четыре прямоугольника для лопастей насоса. Приклейте их в вертикальном положении к кругу. Следите, чтобы все элементы располагались строго вертикально.
Вставьте в отверстия крыльчатки металлическую ось, приклейте ее с двух сторон.
Наденьте на ось муфту от антенны и соедините с валом двигателя.
Изготовления корпуса насоса

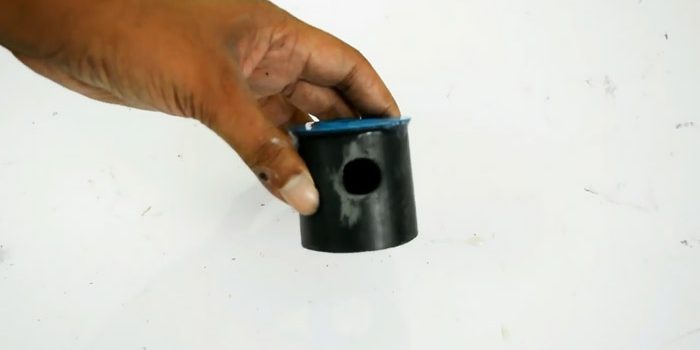

Отрежьте кусок пластиковой трубы, размеры подбирайте по диаметру колеса и его расстояния от трубы с двигателями.
Приклейте его к пластиковому кругу, следите, чтобы детали были перпендикулярными.
Наденьте на корпус отрезок пластиковой трубы длиной примерно 3–4 см. Его диаметр прохода должен отвечать внешнему диаметру корпуса двигателей и заходить с небольшим натяжением.
Вставьте в корпус крыльчатку с двигателями, предварительно по окружности трубы намажьте полоску холодной сварки. Отрегулируйте положение деталей. По центру отверстия входа воды на корпусе должно быть такое же приспособление для поддержки вала крыльчатки, как и на колесе насоса. Во время вращения он должен опираться в двух местах.
Прикрепите к выходу воды из корпуса колено, второе отверстие обращено по направлению расположения шланга. Мастикой тщательно обработайте все места прилегания.
Закройте входное отверстие корпуса насоса подходящие крышкой, приклейте ее эпоксидным клеем.
Вставьте в колено гибкий шланг, закрепите и загерметизируйте место входа. Шланг привяжите к корпусу погружного насоса, соедините с аккумуляторной батареей.
Изделие готово к эксплуатации, опустите его в воду и включите.
Обращайте внимание, чтобы всасывающее отверстие располагалось выше уровня дна водоема и не захватывало грязь.
Заключение
Использовать насос рекомендуется кратковременно – корпус автомобильных двигателей не может длительный период времени защищать от проникновения воды, она попадет через подшипник вала ротора. Найти герметичные виды с корпусом не менее IP 67 очень сложно, да и стоят они дорого.
