Запахи готовящейся пищи снова возвращаются, вместо того, чтобы навсегда покинуть помещение? Согласитесь, это крайне неприятная ситуация, от которой хочется поскорее избавиться. Скорее всего проблема кроется в возникновении обратной тяги. Это распространенное явление, которое имеет множество отрицательных последствий.
Мы поможем вам избавиться от нежелательных ароматов с помощью простого и недорогого приспособления. Оно не потребует перепланировки существующих вентканалов или существенных финансовых вложений. Достаточно будет установить обратный клапан на вентиляцию, который решит возникшую проблему.
Для оптимального результата необходимо знать конструктивные варианты исполнения клапанов, их плюсы и минусы, а также правила размещения и установки в вытяжных системах. Вся информация приведена в нашей статье. Также в ней подобраны полезные видео с пошаговой инструкцией по монтажу и фото, демонстрирующие суть излагаемого материала.
Причины возникновения обратной тяги
Для того чтобы принять решение об установке обратного клапана, необходимо выяснить возможность возникновения обратной тяги в системе вентиляции дома. Понимание этого процесса позволит правильно спланировать и реализовать воздухообмен в помещениях.
Принцип действия приточно-вытяжной вентиляции основан на законе, что в любой момент времени объем поступающего и выходящего из помещения воздуха одинаков.
С помощью горящей спички можно легко проверить направление движения воздуха в вентиляционном отверстии и оценить скорость потока
Таким образом, обратная тяга в вытяжке возникает, если суммарный поток в остальных точках входа и выхода воздуха направлен из дома. Есть несколько основных причин для возникновения такого эффекта.
Часто обратная тяга возникает по причине значительного сокращения или прекращения потока, поступающего в помещения через приточную вентиляцию.
Галерея изображенийОбратные клапаны для обустройства вентиляционных систем выпускают с круглым и прямоугольным сечением. Размеры устройств унифицированы, соответствуют размерам вентиляционных трубДля установки в вентсистемы производят модели с механическим и автоматическим принципом действия. Суть их работы заключается в предотвращении обратного тока воздушной массыПод действием воздушного потока створки устройства раскрываются только в одну сторону. При снижении напора они просто закрывают каналОдностворчатый вентиляционный обратный клапан работает по тому же принципу. Но под напором створка только устанавливается вдоль направления воздушного потокаСтворки обратных клапанов закреплены так, что движение в обратном направлении бывает возможным только при ослаблении пружинного приспособления. В этом случае его несложно заменитьПриобрести обратный клапан можно в составе вентиляционного узла с вентилятором, если по проекту должен устанавливаться именно такойОбратный клапан присутствует в стеновом приточном устройстве, обеспечивающем приток свежего воздуха с улицы в помещениях с пластиковыми окнамиВ схеме вытяжной вентиляции используется как минимум один обратный клапан. В случае подключения к вытяжному отвертию нескольких воздуховодов, каждый из них оснащается собственным клапаномВиды обратных клапанов для вентиляцииАвтоматические модели клапановДвухстворчатое устройство для вентканаловОдностворчатый вариант клапанаКонструктивные особенности обратного клапанаОбратный клапан в паре с вентиляторомКлапан в стеновом приточном устройствеУстановка клапана в вытяжную вентиляцию
Это может произойти в результате постепенного засорения отверстий, а в случае принудительной схемы – износа или поломки механизмов, отвечающих за циркуляцию воздуха. Также возникновению обратной тяги может способствовать резкое увеличение объема воздуха, выходящего через одно из вытяжных устройств.
Например, при печном отоплении горячий воздух с продуктами горения интенсивно выходит через дымовую трубу. При недостаточном поступлении через приточную вентиляцию произойдет смена направления потока в вытяжках.
Причиной обратного движения воздушного потока может стать неравномерный напор, образованный при подключении нескольких веток к одному вентиляционному каналу. В таких ситуациях обратным клапаном оснащается каждая линия
В случае использования внутри дома воздуховода с несколькими точками забора воздуха, возможно изменение направления потока в случае включения в одной из них принудительной вентиляции.
Так, если короба от кухни и ванной комнаты соединены в одну систему, то включение кухонной вытяжки приведет к возникновению давления воздуха не только в сторону улицы, но и в сторону ванной.
Изменение параметров среды за пределами квартиры или дома тоже может стать причиной возникновения обратной тяги. При строительных работах, связанных с изменением рельефа, таких как возведение или снос расположенных близко строений, возможно изменение направления ветра в сторону вытяжки.
В многоквартирных домах, при использовании для удаления воздуха общих вентиляционных шахт, возможно возникновение обратной тяги в квартиру по причине подключения соседями мощных вытяжек.
Эта проблема особенно актуальна для старых домов, общие воздуховоды которых спроектированы без учета возможности применения устройств для принудительной вентиляции.
Пропускная способность общих вентиляционных шахт старых многоэтажных домов не рассчитана на пропуск большого объема воздуха, генерируемого современными мощными вытяжками
Даже если в настоящий момент условий для возникновения обратной тяги нет, лучше установить обратный клапан при монтаже системы оборота воздуха. Возможные ее модификации, загрязнение приточной вентиляции или внешние факторы могут привести к возникновению переменного направления движения потока воздуха.
Стоимость готовых устройств невелика, а внедрение клапана в уже работающие воздуховоды является трудоемкой задачей. Желающие проверить работоспособность вентиляции в квартире подробную информацию найдут в следующей статье, размещенной на нашем сайте.
Типы исполнения обратного клапана
В связи с повсеместным использованием вытяжных устройств применение ручного управления для регулирования пропуска потока воздуха уже не актуально.
Существует четыре принципиально различных способа автоматического предотвращения обратной тяги в системе вентиляции. Каждый из них имеет свои плюсы и минусы, которые необходимо учитывать при выборе типа устройства.
Тип #1 — одностворчатый гравитационного действия
Поток, направленный из помещения, оказывает давление на створку клапана и открывает его для пропуска воздуха. При отсутствии движения или в случае возникновения обратной тяги давления на створку не будет и под действием силы тяжести она закроется.
Применение всего одной створки для пропуска воздуха и использование силы тяжести для ее закрытия делают гравитационную модель клапана простой и надежной
При правильной установке, гравитационный обратный клапан можно применять с естественной вентиляцией, так как сопротивление открытию створки у него незначительное.
Существует два способа исполнения такой конструкции:
- смещение положения оси, на которой закреплена створка, относительно середины сечения канала воздуховода;
- наличие противовеса, расположенного внутри или снаружи устройства.
С учетом того, что принцип закрытия створки основан на действии силы тяжести, необходимо размещать клапан в зависимости от конструкции строго горизонтально или вертикально с использованием уровня.
Иначе возможно или неполное его закрытие, или необходимы будут значительные усилия потока воздуха в вентиляционной системе для открытия створки, особенно в случае использовании противовеса.
Схема установки обратного клапана на вентиляционный канал определяется конструктивными особенностями системы. Устройства монтируются так, чтобы их лопасти открывались по ходу движения воздушного потока
Тип #2 — двустворчатый с использованием пружин
Обратный клапан типа “бабочка” снабжен двумя шторками, которые складываются при избыточном давлении с нужной стороны и захлопываются с помощью пружин при его отсутствии. Так как процесс закрытия не зависит от действия силы тяжести, то такое устройство в отличие от гравитационного типа может быть расположено под любым углом.
Как правило, такой вариант нормально функционирует только при принудительной вентиляции с использованием вытяжки.
Перед приобретением клапана необходимо проверить чувствительность шторок на открытие к давлению воздуха, характерного для воздуховода на который он будет установлен. Некоторые современные устройства типа “бабочка” могут быть отрегулированы по силе действия пружин.
Конструкцию типа “бабочка” с закрытием створок под действием пружин применяют в вентиляционных системах с сильным напором воздуха, который создают вытяжки
Тип #3 — жалюзи на вентиляционную решетку
Решетка, закрывающая выход на улицу или в вентиляционную шахту, часто бывает снабжена клапаном, напоминающим по виду оконные жалюзи. Это устройство подробно описано здесь. Принцип его действия – гравитационный, аналогичен одностворчатому варианту.
Использование нескольких створок вместо одной обусловлено компактностью устройства в открытом положении, что актуально для наружных элементов системы.
Размеры решеток рассчитаны на стандартные параметры вентиляционных коробов для вытяжек и предназначенных для выхода воздуха отверстий в стенах.
Жалюзи удобны в использовании, но их предпочтительно монтировать в наружной части вентиляционной системы. Совокупность створок обеспечивает отличный отвод отработанного воздуха
Клапан для предотвращения обратной тяги может быть установлен на всю решетку или только на отверстие для естественной вентиляции. В продаже существуют решетки с обратным клапаном других конструктивных решений.
Однако варианты с мембраной или использованием пружин будут иметь серьезные проблемы с работоспособностью при отрицательных температурах. Поэтому для уличной решетки лучше выбрать устройство с затвором типом “жалюзи”.
Тип #4 — гибкая мембрана
Принцип действия мембранного обратного клапана основан на возможности потока изменить положение гибкой пластины. Ее размещение позволяет при одном направлении движения воздуха открывать отверстие для вентиляции, а при другом – закрывать его, плотно прилегая к периметру.
Для срабатывания мембранного обратного клапана на открытие или закрытие достаточно небольшого усилие воздушного потока, поэтому такие устройства успешно используют при естественной вентиляции
В случае, когда существует риск, что сильная обратная тяга деформирует мембрану, необходимо наличие дополнительных ребер жесткости, на которые она будет опираться при закрытии вентиляционного отверстия.
Этот факт необходимо учитывать при приобретении мембранного клапана иначе возможно искривление и последующее неплотное прилегание заслонки, в результате чего будет происходить частичное пропускание устройством обратного воздушного потока.
Особенности самостоятельного изготовления
Учитывая низкую стоимость обратных клапанов, самостоятельное изготовление устройства актуально только при применении вентиляционной решетки или короба воздуховода с нестандартными геометрическими параметрами. В этом случае часто дешевле и быстрее сделать для него клапан, чем выполнить переход на стандартную форму и размер.
Проще всего самостоятельно изготовить мембранный или одностворчатый клапан. В качестве створки используют жесткий материал, например пластиковую или металлическую пластину.
Особенное внимание нужно уделить следующим моментам:
- плотности прилегания пластины к стенкам корпуса клапана или фиксирующему выступу для предотвращения образования щели и пропуска воздуха;
- исключению стука пластины, что особенно важно в случае частой смены направления движения воздуха.
Для мембранного клапана можно использовать лист плотной бумаги или лавсановой пленки, большего диаметра, чем у вентиляционного отверстия. При сильной обратной тяге во избежание деформации материала мембраны необходимо установить решетку, на которую она будет опираться.
В качестве мембраны подходит лавсановая пленка. Она не теряет своих свойств под воздействием влаги, а также при многократном сгибании
Правила размещения и монтажа
Для систем любой конфигурации нужно спланировать размещение клапанов таким образом, чтобы обратная тяга была блокирована при любой комбинации включенных вентиляторов и вытяжек. От правильной установки самих устройств зависит качество работы вентиляции.
Местоположение клапана в вентиляционной системе
Если вытяжная система имеет одно место забора воздуха, который по вентиляционному каналу выходит в шахту или на улицу, то для предотвращения обратной тяги достаточно установить в воздуховоде единственный клапан.
Если топология системы более сложная по причине наличия нескольких вытяжек или отверстий для естественной вентиляции, то применяют следующие правила размещения обратных клапанов:
- На каждую ветку, соединяющую точку забора воздуха и магистральный воздуховод, устанавливают обратный клапан. Это необходимо для недопущения перенаправления воздуха в сторону вытяжки, когда она не включена.
- Обычно еще одно устройство устанавливают на выходе вентиляционной системы. В идеале, при полной герметичности канала, в этом нет необходимости, однако практика показывает обоснованность монтажа клапана в этом месте.
Как правило, обратный клапан устанавливают в местах с наиболее удобным к ним доступом. Это обусловлено тем, что их необходимо периодически очищать от налипшей пыли и жировых отложений, иначе не будет происходить полного закрытия заслонок при обратной тяге.
Такая схема расположения клапана для организации работы принудительной и естественной вентиляции обеспечивает хороший доступ к нему для выполнения профилактических работ
При моделировании воздуховода нужно помнить, что производитель может установить обратный клапан на вентилятор или вытяжку. В этом случае нет необходимости в монтаже отдельной защиты от обратной тяги.
Особое внимание необходимо уделить установке клапана возле входа в шахту многоквартирных домов.
Система общей вентиляции представляет собой защищенную от прямого солнечного света полость с положительной температурой, в которую периодически поступает влажный воздух, что является идеальной средой для размножения различного вида микроорганизмов. Также там часто обитают насекомые, птицы и грызуны.
Управляющие компании часто не выполняют вовремя работы по очистке вентиляционные шахт общего пользования, что приводит к ухудшению качества воздуха
Воздух в таких шахтах редко соответствует санитарно-эпидемиологическим требованиям, предъявляемым для жилых помещений. Поэтому даже в случае регулярного проведения санитарной обработки вентиляционных шахт необходимо не допускать возможности возникновения обратной тяги и попадание воздуха из нее в квартиру.
Нюансы установки и обслуживания
Для создания бытовой вентиляции применяют круглые или прямоугольные воздуховоды стандартных размеров. Для них существуют готовые решения, содержащие обратный клапан, который можно установить в любом месте системы. В этом случае процесс монтажа будет аналогичен подключению любого другого элемента вентиляции.
Готовым решением для вытяжной вентиляции, организованной с использованием пластикового короба, является размещение клапана в фасонном элементе – соединителе прямых каналов
В случае необходимости попеременной работы естественной и принудительной вентиляции существуют два типовых решения установки обратного клапана, позволяющего сделать это возможным:
- монтаж тройника возле вентиляционной решетки, с установкой клапана на отводок для естественной вентиляции;
- приобретение решетки специальной конструкции с двумя отверстиями под оба типа вентиляции.
Монтаж такой решетки можно провести с помощью саморезов или жидких гвоздей.
Первый способ предпочтительнее, так как разбор системы вентиляции для проведения прочистки, ремонта или изменения ее конфигурации проще всего осуществить в первую очередь сняв решетку. Если принято решение установить решетку с внутренней стороны помещения, то необходимо тщательно уплотнить стык решетки и стены.
Крепление решетки к стене лучше всего выполнить с помощью саморезов. В этом случае легко ее снять для проведения профилактических работ по очистке воздуховода и обратного клапана
Одной из проблем расположенных на улице решеток, оснащенных жалюзи, является замерзание и обледенение створок в мороз. Воздух, выходящий из ванной, санузла или кухни, насыщен влагой, которая замерзает при отрицательных температурах.
В этом случае возникает две проблемы:
- створки перестают плотно закрывать вентиляционное отверстие, в результате чего в случае обратной тяги воздух проникает в помещение, пусть и в меньшем объеме, чем при полном отсутствии защиты;
- происходит значительное уменьшение сечения отверстия, в результате чего снижается пропускная способность системы, что снижает оборот воздуха и увеличивает нагрузку на вентиляторы и кухонные вытяжки.
В связи с этим необходимо периодически проверять наличие наледи на решетке и удалять ее. Проще всего выполнить эту процедуру механическим способом, однако существует риск повреждения корпуса и шторок, если они выполнены из пластика. Поэтому снаружи лучше устанавливать жесткую решетку, выполненную из металла.
Выводы и полезное видео по теме
Монтаж клапана в вентиляционную решетку стандартных размеров:
Способ установки клапана для попеременной работы принудительной и естественной вентиляции:
Изготовление мембранного клапана:
Установка обратного клапана в систему отвода отработанного воздуха обеспечит нормальный функционал вентиляции, исключит обратное движение воздушного потока, избавит от поступления неприятных запахов и токсичных летучих соединений.
Это приспособление установить можно самостоятельно, если приобрести готовую конструкцию, которая соответствует сечению вентиляционного короба в доме.
Желающих поделиться своими мнением по поводу изложенной информации или задать вопросы по заинтересовавшим моментам приглашаем оставить комментарии. Пишите, пожалуйста, в блоке, находящемся под текстом статьи. Делитесь полезными сведениями, размещайте фото по теме.
Стараясь наладить воздухообмен в частном доме или квартире, мы нередко совершаем ошибки. Например, ставим обратный клапан вентиляции с целью избавления от неприятных запахов, проникающих внутрь помещений сквозь вытяжные каналы. Боремся с последствиями, настоящая причина явления – отсутствие притока воздуха. Стоит разобраться, когда действительно нужны обратные вентиляционные клапаны, рассмотреть виды и способы установки возвратных устройств своими руками.
Для чего нужен обратный клапан
Основная функция клапана – пропускать воздух только в одном направлении, при возникновении обратного потока немедленно закрываться. Реализуется довольно просто: проходное сечение перекрывается заслонкой, вращающейся на поперечной оси внутри канала. Второй вариант: проход закрывается лепестками из тонкого полимера.
Справка. Все обратные клапаны, применяемые в системах отопления, водопровода и вентиляции, объединяет общее свойство – высокое аэродинамическое (гидравлическое) сопротивление потоку газов (воды). Отсюда вывод: нельзя ставить воздухораспределительные элементы где попало, рискуя нарушить схему вентилирования комнат.
Прежде чем очертить сферу применения клапанов, напомним важный момент: большинство систем бытовой вентиляции работает естественным путем. Тяга вертикальной трубы или шахты создает разрежение и отсасывает воздух, свежий приток компенсирует потери. В каких случаях применяется обратный клапан:
- При подключении кухонной вытяжки к выходу шахты. Чтобы сохранить естественный воздухообмен при отключенном вентиляторе, вентканал подсоединяется к тройнику с возвратным устройством.
- Если принудительный выброс организован с помощью горизонтального воздуховода, проложенного сквозь стену. После остановки вентилятора клапан не даст проникнуть внутрь помещения холодному воздуху снаружи.
- В системах приточно-вытяжной вентиляции с принудительным побуждением – для распределения потоков.
- Когда необходимо устранить ошибки проектировщиков либо монтажников вентсистем с наименьшими затратами.
Решетка с вентклапаном неплохо помогает от задувания ветра на верхних этажах высотных зданий. Другой случай: конец вытяжной трубы поднят недостаточно высоко над крышей загородного дома либо плохо защищен от ветра. Но приток все равно понадобится, иначе слабая тяга не откроет створку клапана.
Неправильное применение элементов
Распространенная ошибка – установка на кухне либо в туалете вентиляционной решетки с обратным воздушным клапаном. Якобы, он защищает от попадания запахов из соседних квартир многоэтажного дома. Почему данный подход неправильный:
- причина проникновения неприятных запахов – опрокидывание тяги в шахте вентиляции;
- тяга опрокидывается из-за отсутствия притока, шахта большего сечения (на кухне) заставляет меньший канал (в ванной) работать в обратном направлении, воздух движется сверху вниз;
- если установить компенсирующее приточное устройство в окно или стену, обе трубы начнут вытягивать отработанный воздух, посторонние запахи исчезнут;
- вентиляционная решетка с обратными лепестками оградит квартиру от «чужого» воздуха на 90%, но оставшиеся 5–10% газов просочатся – створка не прилегает герметично;
- работа естественной вентиляции без притока не наладится.
Примечание. Как правильно сделать природный воздухообмен в загородном доме, читайте в отдельном материале.
Приведем второй пример – схему принудительной вентиляции кухни и санузла, которая встречается на многих интернет-ресурсах. Здесь задействованы 2 вентилятора на общем воздуховоде, два обратных клапана препятствуют возникновению паразитных потоков, третий отсекает наружный воздух. Почему схема на чертеже никуда не годится:
- Согласно требованиям санитарных норм, вытяжку из ванной (санузла, туалета) запрещается объединять в один канал с вентиляцией кухни.
- При отключенных вентиляторах запахи туалета просочатся в кухню.
- При запуске двух вентиляторов одновременно трудно предугадать поведение воздушных потоков. Оба клапана откроются, но агрегат из ванной «передавит» кухонный, поскольку установлен на прямом участке.
Уточнение. Если вентилятор кухонного зонта мощнее, он «задушит» агрегат санузла и как минимум заблокирует вытяжку из туалета.
Вывод: для каждого помещения нужен отдельный воздуховод, как того требуют нормы. Тогда обратные клапаны устанавливаются на выходах горизонтальных труб, чтоб не пускать холод с улицы. Вентканалы из душа и туалета объединять разрешается, как показано на чертеже.
Виды возвратных устройств
В системах вентилирования помещений применяются следующие разновидности обратных клапанов:
- воздушные заслонки – гравитационные и пружинные;
- лепестковые (мембранные);
- двухстворчатые типа «бабочка».
Элементы изготавливаются из пластика, алюминиевого сплава, оцинкованной либо нержавеющей стали. У некоторых производителей (например, «Вентс») встречаются комбинированные модели – корпус металлический, створка пластиковая.
Заслонки из оцинковки используются преимущественно в промышленных вентсистемах. Служат для отсечения обратного потока или регулирования количества воздуха – вручную либо электроприводом, изображенным на фото. Пластиковая арматура вентиляции применяется внутри помещений, нержавеющая – на улице.
Дополнение. К обратным клапанам также относятся вентиляционные решетки с горизонтальными поворотными жалюзи. Принцип работы аналогичный – под действием гравитации прямоугольные створки закрываются, не пуская внутрь канала наружный воздух.
Дадим короткий комментарий к видео. Не все слова мастера соответствуют действительности, но одну вещь он делает правильно: ставит наружную решетку с гравитационными створками.
Конструкция и принцип работы заслонок
Одностворчатый обратный клапан состоит из таких деталей:
- корпус круглой либо прямоугольной формы;
- изнутри к стенкам прикреплена заслонка, которая свободно вращается на поперечной оси;
- в закрытом положении створку удерживает пружина (в гравитационных моделях отсутствует).
Ось вращения подпружиненной заслонки совпадает с продольной осью трубопровода, нормальное положение – закрытое. После запуска вентилятора створка открывается давлением воздушного потока, при отключении автоматически захлопывается. Закрытие сопровождается характерным звуком, отсюда второе название клапана – «хлопушка».
Двухстворчатая «бабочка» устроена идентично, но вместо одной заслонки используется 2, пружина установлена посередине. Оба типа вентклапанов способны работать только в системах принудительной вентиляции. Давления естественной тяги не хватит для открытия подпружиненной створки.
В одностворчатых гравитационных клапанах ось вращения заслонки расположена эксцентрично, то есть, смещена выше оси воздуховода. Благодаря этому большая половина створки перевешивает меньшую, отчего она закрывается без всяких пружин. Здесь играет роль правильная установка обратного клапана:
- если вставить элемент в горизонтальную трубу согласно инструкции (ось вращения выше центра воздуховода), заслонка сразу закроется;
- если перевернуть вентклапан вверх ногами, проход останется открытым;
- при монтаже на вертикальном канале закрытие створки тоже зависит от положения элемента.
«Хлопушка» для естественной вентиляции ставится 2 способами: горизонтально в закрытом состоянии либо вертикально, но на восходящем потоке. В других положениях поведение створки предсказать трудно, при возникновении обратного течения воздуха клапан может не сработать.
Бытовые «хлопушки» могут входить в состав других принадлежностей вентиляции – соединительных ниппелей, стеновых фланцев. Есть и вытяжные вентиляторы с обратным клапаном – «бабочкой».
Мембранные клапаны и гравитационные решетки
В изделиях первого типа функцию основного затвора выполняет мембрана из тонкой полимерной пленки, прилегающей к корпусу или щелям вентиляционной решетки изнутри. Пленка крепится к центральной оси клапана, края остаются свободными.
Под действием естественной тяги или напора вентилятора крайние лепестки пленки отгибаются, пропуская воздух. При обратном движении газов лавсановая мембрана снова прилегает к каркасу, запирая проход. Клапаны лепесткового типа могут идти в комплекте вытяжных вентиляторов и решеток.
Примечание. Именно такой воздушный клапан несложно сделать своими руками. Достаточно прикрепить к обычной решетке 2 пленочных лепестка, прижав картонной прокладкой с вырезами. Инструкция по изготовлению демонстрируется ниже на видео.
Многостворчатые решетки действуют по принципу заслонок, которые опускаются под собственным весом. Сфера применения – вытяжные каналы принудительной вентиляции, выведенные наружу сквозь стены. В горизонтальных трубах природная тяга не возникает.
Рекомендации по выбору
Возвратный элемент выбирается в зависимости от схемы вентиляции и места установки:
- Для подключения кухонной вытяжки используйте «хлопушку» гравитационного действия, соответствующую по форме воздуховода. Задача этого клапана – сохранение естественного воздухообмена во время бездействия вентилятора.
- Решетка с мембранным клапаном (самодельная или заводская) ставится в проем вытяжной шахты, если тяга опрокидывается порывами ветра. От запахов лучше избавляться другим методом – установить стеновые приточные клапаны для возобновления нормального воздухообмена.
- В частных домах воздуховод местной вытяжки нередко прокладывается напрямую через внешнюю стену. Чтобы холодный воздух не задувало ветром внутрь вентканала, снаружи установите многостворчатую вытяжную решетку.
В системах механической вентиляции с принудительной подачей воздуха клапаны используются согласно схеме и спецификации, составленной проектировщиком. Не советуем разрабатывать подобный воздухообмен самостоятельно – ошибок избежать не удастся, а цена переделок выйдет слишком высокой.
Совет. Для монтажа внутри комнат покупайте недорогие пластиковые изделия. Оцинковка выглядит некрасиво, трубы и другие детали вентиляции придется зашивать гипсокартоном.
Как устанавливается обратный клапан
Установка многостворчатой решетки и мембранной отдушины не представляет сложности и не нуждается в подробном описании. Элементы крепятся к стене и подключаются к воздуховодам согласно заводской инструкции.
Одно дополнение: при монтаже внешней решетки стеновой канал лучше утеплить. От прямого контакта выходящего воздуха с холодными стенками пары начнут конденсироваться. После остановки вентилятора вода замерзнет и образует наледь.
Если вы решили установить гравитационный обратный клапан для вытяжки, учтите такие нюансы:
- Располагайте элемент на выходе из тройника, но в перевернутом положении, как сделано на фото. При неработающем вентиляторе заслонка будет открываться.
В перевернутом положении створка запорного устройства остается открытой - Тройник лучше располагать на вертикальном участке воздухопровода, а не под самым потолком. Тогда вы сможете соорудить декоративный короб и полностью спрятать трубу.
- По бокам декоративного короба предусмотрите вентиляционные решетки, как предлагает домашний мастер на видео.
- Не ставьте «хлопушку» и тройник близко ко входу в шахту. В этом месте поток поворачивает, образуется завихрение, заслонка может не закрыться до конца.
- Не располагайте заслонку вертикально или под углом, как любят делать многие умельцы. В такой позиции створка неплотно закрывается либо не хочет открываться.
Совет. Прежде чем сажать обратный клапан на силиконовый герметик, проверьте работоспособность схемы. Вставьте «хлопушку» в тройник, включите/остановите вытяжку 5–10 раз, меняя производительность. Заслонка должна захлопываться и открываться на 100%.
Заключение
Как видите, в системах домашней вентиляции обратный клапан используется нечасто. Если же исповедовать основательный подход к организации воздухообмена, то возвратные элементы станут вообще не нужны. Кухонная вытяжка без проблем подключается к вытяжной отдушине с решеткой, главное – обеспечить приток. Исключение – более сложные схемы с применением 2–3 вентиляторов, работающих поочередно или одновременно. Там клапаны помогают направлять потоки либо регулировать количество проходящего воздуха.
Все люди, живущие в многоквартирных домах, рано или поздно сталкиваются с проблемами вентиляции помещений. Если на стенах и стеклах образуется конденсат, чувствуется сырость, вам нужно прибавить приточно-вытяжных элементов в систему проветривания. Для этого в стены, рамы окон устанавливаются вентиляционные клапаны.
Это простые автономные устройства, которые снабдят вас чистым воздухом даже при герметично закрытых дверях и окнах.
Для чего необходим?
Вентиляционный клапан относится к элементам дополнительной вентиляции. Он необходим при несбалансированной работе системы проветривания. Он обеспечивает небольшой приток свежего и вывод отработанного воздуха из квартиры. Если дополнить систему проветривания вентклапанами из пластика, можно обеспечить следующие цели:
- увеличить обеспечение кислородом;
- улучшить циркуляцию воздушных потоков;
- поддерживать баланс входящего и выходящего объемов воздуха;
- обеспечить шумоизоляцию помещений от улицы.
Виды
Клапаны вентиляции подразделяются на приточные, вытяжные и приточно-вытяжные. Существует 2 основных вида приточных клапанов: оконные и стенные. Стенные устройства являют собой тепло- и шумоизолированный цилиндр, смонтированный в стене.

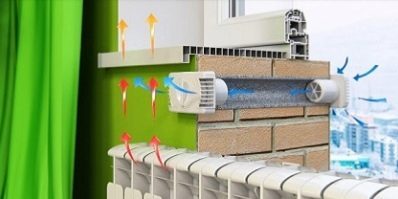

С наружной стороны цилиндра расположена решетка с сеткой от комаров и москитов, а внутри – регулирующий клапан. Способ регулирования воздушного потока – ручной или автоматический, в зависимости от модели. Устройства-автоматы функционируют, реагируя на изменения в загрязненности, влажности, давлении воздуха.
Стенные клапаны притяжной вентиляции чаще всего монтируют на кухне, особенно при условии отсутствия вытяжной системы над плитой, где готовится еда. Периодическое открытие форточек не спасет квартиру от засилья кухонных запахов, тем более если вентиляционная система барахлит. Постоянно открытые окна – тоже не выход, ведь в дом заходит холодный воздушный поток, да и все шумы с улицы слышны гораздо отчетливей. В стеновые устройства встраивают спецфильтры для очистки поступающего воздуха. Наибольшая мощность таких устройств составляет 60–72 куб. м/час.
У стеновых моделей приточных клапанов существуют следующие минусы:
- сложность установки;
- необходимость в частой чистке установленных фильтров;
- возможность промерзания в сильные морозы;
- высокая цена.
Часто стеновые клапаны устанавливают над системой отопления – это обеспечивает дополнительный подогрев поступающего воздушного потока.
Стеновые клапанные устройства бывают следующих разновидностей:
- дроссель-клапаны состоят из металлической трубы круглого или квадратного сечения и заслонки с возможностью управления ее движением;
- тарельчатые клапаны могут устанавливаться как в стенах, так и на потолке помещения;
- трехходовой клапан предназначен для регулирования температуры проходящего воздуха;
- электроклапан отличается тем, что открытие и закрытие заслонки осуществляется электроприводом.
Оконные клапаны приточной вентиляции – это, говоря простым языком, щелочки в герметичном окне с заслонками. Их отличает простота конструкции и автоматическая работа сутки напролет. Мощность такого устройства невелика – всего 3–7 куб. м/час. Оконные приточные клапаны можно встраивать в рамы из практически любого материала – из дерева, алюминия, пластика. Расположение – верхние части окон. Для адекватной работы прибора требуется соблюдение таких условий, как:
- естественная вытяжка должна быть в помещении, где устанавливают оконный клапан;
- температура уличного воздуха не должна быть больше +5 градусов;
- дверь из подъезда должна плотно закрываться;
- свободная циркуляция воздуха между помещениями квартиры.
Главными плюсами оконных приточных клапанов считаются следующие:
- незаметность;
- простота установки;
- шумоизоляция;
- поток поступающего воздуха направлен вверх;
- доступность по стоимости.
Важно! Автоматические клапаны оснащаются прибором, реагирующим на уровень влажности в помещении.
Недостатками оконных моделей являются следующие:
- работа лишь при хорошей системе вытяжки;
- низкая производительность;
- нет фильтров;
- пропуск холодного уличного воздуха зимой;
- риск промерзания устройства.
Оконные клапаны подразделяются на 3 типа.
- Щелевые. Воздух подается через щель, габариты которой следующие: ширина – от 14 до 17 см, высота – от 1,2 до 1,6 см. Снаружи эта дырка прикрыта впускным блоком. Он предохраняет клапан от насекомых, грязи, сора и осадков. Внутри помещения щель прикрывается регулирующим блоком. Монтируются щелевые устройства в наивысшей части рам или в горизонтальном профиле, разделяющем части рам. Плюсы этого типа – хорошая пропускная мощность и легкость установки.
- Фальцевые. Они применяются в случае, когда пластиковые рамы уже смонтированы. Они являются дешевыми и простыми в установке. Свежий воздух подается посредством небольших узких отверстий в притворе. Достоинства – легкость монтажа и сохранение шумоизоляции. Недостатком является малое количество воздуха, пропускаемого через прорези, из-за этого фальцевые клапаны не годятся для больших комнат.
- Накладные. Через подобные клапаны проходит наибольшее количество воздуха, но их необходимо предусматривать перед установкой оконных рам, на уже смонтированные пластиковые или алюминиевые окна их поставить нельзя.
Оконные устройства обычно имеют несколько режимов функционирования. Регулировка может проводиться как вручную, так и быть автоматизированной. Для ручной настройки в некоторых моделях приспособлен шнурок как на жалюзи, в других – ручной регулятор. Автоматическая подстройка работы клапана всегда дороже, но это того стоит. Для этого в клапане предусмотрены датчики влажности и/или давления воздуха внутри и снаружи помещения.
Клапан вытяжной вентиляции предназначен для вывода отработанного воздуха на улицу.
Помимо всего прочего, он защищает помещения от проникновения насекомых, пуха и сора. Он имеет более простое строение, если сравнивать с приточным клапаном, а именно:
- стационарная часть (решетка) предотвращает механическое повреждение подвижной части;
- подвижная заслонка, открывающаяся лишь в одну сторону;
- фланец для прикрепления к вентканалу.
Вытяжной клапан требует осторожного монтажа, чтобы исключить повреждение заслонки и попадание внутрь строительного сора. Иначе устройство не будет правильно работать. Поэтому после монтажа обязательно проверьте функционирование устройства. Перекидные клапаны монтируются строго вертикально, дублируя основную вытяжную систему. Герметические клапаны вентиляции – это, по сути, запорное устройство, устанавливаемое в вытяжные каналы. Оно блокирует приток воздуха.
Существуют еще такие типы клапанов, как обратные. В ситуации, когда в квартирах появляется так называемая обратная тяга, то есть запахи из квартир соседей попадают к вам, уместна установка обратного клапана.
Обычно его монтируют в вентиляционном канале. Он может функционировать как в системе естественного проветривания, так и искусственного нагнетания/вытяжки. Существуют устройства с круглым или квадратным сечением.
Обратные клапаны подразделяются на несколько типов.
- Мембранный бытовой. Применяется в связке с вытяжными вентиляторами с электроприводом малой мощности. Легкая гибкая заслонка открывается потоком воздуха. Когда вектор движения воздуха меняется на противоположный, заслонку прижимает и проход закрывается.
- Лепестковый. Заслонка жесткая, прикреплена к оси. Открытие и закрытие клапана осуществляется ее поворотом.
- Бабочка. В трубе клапана смонтированы 2 заслонки на пружинах. Открытие канала происходит под действием потока воздуха, а закрытие – пружинным механизмом. В комплекте требуется вентилятор достаточной производительности.
- Гравитационный. Створки заслонки распахиваются под напором струи воздуха, а закрываются под собственным весом.
Система вытяжки и обратный клапан должны монтироваться вместе. Выбор типа обратного клапана зависит от режима работы вентиляционной вытяжки. Если планируется регулярное использование этой системы, тип клапана не важен. При нерегулярном функционировании вытяжной системы заслонка обязана быть наиболее легкой, чтобы естественный поток воздуха мог ее приоткрывать. «Бабочки» устанавливаются в промышленных зданиях, мощности бытовых вентиляторов недостаточно для распахивания их створок.
Для установки гравитационных клапанов подходят лишь два положения – вертикальное и горизонтальное. Конструкция их не предусматривает герметичности. Остальные типы обратных клапанов могут функционировать при любом расположении. Поддержание заслонки в закрытом состоянии происходит принудительно – под действием пружинного механизма или системой противовесов. Устройство должно быть тщательно настроено – неправильно отрегулированная система требует большей мощности вентилятора, и как следствие дополнительных затрат электроэнергии. Да и уровень шума возрастет.
Сфера применения
Дополнительные вентиляционные устройства можно устанавливать везде: и в квартире, и в частном доме, на стенах, окнах, даже на полу или крыше жилого помещения. Естественно, что для каждого места установки предусмотрены подходящие модели клапанов.
Критерии подбора
Для того чтобы определиться с типом устройства, необходимо понять, какие проблемы у установленной системы проветривания, нужно ли увеличить приток свежего воздуха или помочь вытяжной части системы. Далее, выбрать – автономный или электрический вид клапана вам необходим. Эстетика тоже играет немаловажную роль в подборе подходящего устройства. А также рассчитайте свои финансовые возможности. Стеновые клапаны являются мощнее оконных, но и цена у них соответствующая. Но установка оконных клапанов гораздо проще, чем стеновых.
Наиболее эффективным типом приточной системы считается конструкция с принудительным элементом притока воздушных масс. Составными компонентами такого устройства являются следующие:
- электровентилятор;
- фильтры для очистки воздушного потока;
- нагревательные элементы.
Такие устройства обладают следующими плюсами:
- способность работать независимо от общей системы проветривания;
- добавочная очистка воздуха;
- контроль уровня влагосодержания.
Важно! Однако высокая цена устройства и его монтажа, а также дополнительные затраты на электроэнергию являются довольно значимыми недостатками.
Как правильно установить своими руками?
Стоит придерживаться следующих правил установки стеновых приточных устройств:
- перед тем как начать установку дополнительных клапанов вентиляции, определитесь с местами их монтажа, сверьтесь со схемой системы вентиляции, установленной в вашем доме, лучше, чтобы эту схему вам составили специалисты;
- далее, определите толщину стены и купите подходящую по длине конструкцию;
- на месте, определенном для монтажа устройства, просверлите отверстие с запасом по диаметру;
- после того как вы установите трубу приточного клапана, все щели заделайте монтажной пеной для герметичности;
- затем крепится наружная решетка, а внутри собирается само устройство, согласно инструкции от завода-изготовителя;
- установите над решеткой козырек для предотвращения попадания осадков внутрь конструкции.
Обычно вытяжные вентиляционные устройства монтируют в бытовых помещениях – кухне, ванной, туалетной комнатах. Вся процедура монтажа состоит из присоединения клапанов к уже существующим каналам вентиляции. Обычно соединение происходит при помощи фланцев. После установки клапана крепится наружная решетка.
Советы мастеров
Стенные модели рекомендуют закладывать при строительстве стен, но возможна и их установка в готовых помещениях. Оконные клапаны не советуют устанавливать самим – легко нарушить герметичность оконных рам и потерять гарантийное обслуживание от производителя. Но главное – это правильно подобрать необходимый вам тип дополнительной вентиляции. Неудачно выбранные модели способны закупорить естественную систему вентиляции помещений, опрокинуть ее или создать некомфортные условия дополнительным шумом работающего вентилятора.
В следующем видео вас ждет монтаж вентиляционного клапана.
Используемые источники:
- https://sovet-ingenera.com/vent/oborud/obratnyj-klapan-na-ventilyaciyu.html
- https://otivent.com/obratnyj-klapan-dlya-ventilyacii
- https://stroy-podskazka.ru/ventilyaciya/klapan/
