Системы отопления дома с помощью газовых котлов в качестве источника тепла становятся привычными и широко распространенными.
Нередко владельцы жилья отказываются от услуг централизованных сетей в пользу автономных систем.
Они предпочитают самостоятельно регулировать режим обогрева и сроки начала или окончания отопительного сезона.
Набор функций современных газовых котлов гораздо шире, чем раньше, появились новые возможности и дополнения.
Рассмотрим группу двухконтурных котлов, наиболее востребованных газовых агрегатов.
Двухконтурные газовые котлы
Двухконтурные котлы обладают двумя базовыми функциями:
- Отопление дома.
- Подача горячей воды для бытовых потребностей.
Все остальные возможности считаются дополнительными, способствующими более успешному и эффективному выполнению главных задач. Особенностью этого вида котлов является необходимость работы в течение всего года.
Одноконтурные конструкции на лето останавливают, что позволяет увеличить ресурс узлов и деталей. Двухконтурные агрегаты приходится эксплуатировать в постоянном режиме, отключая лишь подачу теплоносителя в систему отопления.
Это увеличивает нагрузку на детали и узлы агрегата, сокращает ресурс наиболее нагруженных участков котла.
Как правило, для таких конструкций уровень мощности ограничивается 40-50 кВт, более производительные агрегаты уже оснащаются встроенными накопителями или внешним бойлерами.
С точки зрения конструкции, двухконтурные модели представляют собой базовый вариант с добавленным вторичным теплообменником. Однако, существуют и другие разновидности котлов, способные продемонстрировать более стабильные и высокие показатели.
К ним относятся:
- Конструкции с совмещенным теплообменником. Они обеспечивают более стабильный нагрев ГВС, высокую производительность и быстрый отклик на запросы.
- Конденсационные модели. Это котлы с функцией предварительного подогрева теплоносителя при помощи тепловой энергии от конденсации водяного пара из дымовых газов. Производители заявляют для них КПД, равный 107-109 %, что с точки зрения физики является полной нелепостью. При этом, конденсационные агрегаты способны работать только с низкотемпературными системами. В обычных условиях они теряют дополнительные возможности и функционируют как конвекционные конструкции.
ОБРАТИТЕ ВНИМАНИЕ!При выборе котла следует удостовериться,что его конструкция сможет полноценно работать в предлагаемых условиях. Иначе дорогостоящее оборудование будет задействовано только частично, что недопустимо.
Виды
Двухконтурные газовые котлы различают по определенным признакам.
По способу монтажа:
- Настенные. Для навесного монтажа требуются прочные несущие стены. Размеры и вес таких агрегатов ограничены по условиям допустимой нагрузки.
- Напольные. Могут быть установлены прямо на пол, что расширяет возможности котлов и позволяет оснащать их массивными узлами повышенной мощности и производительности.
По типу теплопередачи:
- Конвекционные. Нагрев теплоносителя производит газовая горелка.
- Конденсационные. Применяется двухступенчатая схема нагрева, где первой ступенью служит подогрев обратного потока в конденсационной камере, а второй — обычный процесс подготовки в первичном теплообменнике. Для правильного протекания процесса необходимо обеспечить соответствующие условия, что возможно только в южных регионах.
По типу теплообменника:
- Раздельный. Нагрев теплоносителя выполняет первичный узел, а за подготовку ГВС отвечает вторичный теплообменник (как правило, пластинчатого типа).
- Совмещенный (битермический). Представляет собой змеевик из трубы специфического сечения, где могут одновременно протекать два потока без смешивания. Позволяет увеличить производительность по ГВС, но плохо поддается очистке от известковых отложений.
По типу камеры сгорания:
- Атмосферные (открытые). Традиционный способ работы котла, где удаление дыма происходит естественным способом через стандартный дымоход, а воздух берется прямо из помещения.
- Турбированные (закрытые). Забор воздуха производится снаружи при помощи коаксиального дымохода (конструкция типа «труба в трубе»). Подачу свежего потока обеспечивает вентилятор турбонаддува. Он же вытесняет дымовые газы, обеспечивая стабильный и регулируемый режим дымоудаления.
ВАЖНО!Турбированные модели намного эффективнее и стабильнее в работе, для использования в жилых помещениях они подходят оптимальным образом.
На какие параметры следует обратить внимание при покупке
Выбирая подходящую модель газового двухконтурного котла, следует обращать внимание на основные технические параметры агрегатов:
Тип камеры сгорания
Наиболее востребованными являются котлы с закрытой камерой сгорания. Весь процесс сжигания топлива и удаления дыма происходит в изолированной от атмосферы помещения системе, что увеличивает безопасность для людей.
Кроме того, управляемый процесс дымоудаления намного эффективнее, чем нестабильная естественная тяга.
Мощность
Уровень мощности котла — это основной показатель, демонстрирующий способность агрегата обеспечивать тепловой энергией помещения разной площади.
Обычно подбирают нужную модель из расчета 1 кВт мощности на 10 м2 площади.
Необходимо учесть, что делать большой запас не следует, так как режим работы котла должен быть приближен к номинальному.
Материал теплообменника
Для изготовления теплообменников используют:
- Нержавеющую сталь. Это наиболее доступный вариант, который используется в котлах среднего и бюджетного ценового диапазона. Теплопередача и срок службы таких узлов достаточно высоки, есть возможность ремонта или восстановления.
- Медь. Теплообменники такого типа устанавливаются в самые дорогие и производительные серии газовых котлов. Показатели медных теплообменников считаются самыми высокими.
- Чугун. Как правило, используется в мощных напольных агрегатах. Режим нагрева стабилизируется за счет большой тепловой инерции материала.
Тип котла
Существуют два типа:
- Конвекционный. Обычная конструкция газового агрегата.
- Конденсационный. В дополнение к традиционному способу эти модели оснащены функцией предварительного подогрева теплоносителя, что позволяет уменьшить расход топлива и нагрузку на теплообменник.
Выбирая тип котла, необходим учитывать, что работа конденсационных устройств возможна только при разнице наружной и внутренней температур не более 21°, что в России невозможно обеспечить по климатическим условиям.
Энергонезависимость
Существуют энергозависимые и независимые установки. Первые обладают максимальным набором функций, но при внезапном отключении энергии становятся бесполезны.
Вторые не используют электроэнергию, что расширяет географию их использования. В то же время, энергонезависимые модели обладают минимальными возможностями и сложным способом розжига.
Рейтинг ТОП-10
Рассмотрим наиболее востребованные модели двухконтурных газовых котлов, признанные специалистами и рядовыми пользователями наиболее удачными в конструкционном и эксплуатационном отношении:
Buderus Logamax U072-24K
Газовый двухконтурный котел, предназначенный для настенного монтажа. Оснащен камерой сгорания закрытого типа и раздельным теплообменником — первичный из меди, вторичный — нержавеющий.
Площадь обогрева — 200-240 м2. Обладает несколькими степенями защиты.
Модели с индексом «К» выполняют нагрев горячей воды в проточном режиме. Ест возможность подключения комнатного регулятора температуры.
Federica Bugatti 24 Turbo
Представитель итальянской теплотехники, двухконтурный газовый котел настенного типа. Рассчитан на работу в коттедже или общественном помещении площадью до 240 м2.
Раздельный теплообменник — медный первичный и стальной вторичный. Производитель дает 5-летний срок гарантии, что говорит об уверенности в качестве и эксплуатационных возможностях котла.
Bosch Gaz 6000 W WBN 6000-24 С
Немецкая компания Bosch известна во всем мире, поэтому в дополнительных представлениях не нуждается. Серия Gaz 6000 W представлена настенными моделями, рассчитанными на эксплуатацию в частных домах.
Модель 24 кВт является наиболее распространенной, она оптимальна для большинства жилых и общественных помещений.
Имеется многоступенчатая защита, медный первичный теплообменник рассчитан на 15 лет службы.
Leberg Flamme 24 ASD
Котлы фирмы Leberg принято относить к бюджетным моделям, хотя заметной разницы в стоимости с продукцией других фирм не наблюдается.
Модель Flamme 24 ASD обладает мощностью 20 кВт, что оптимально для домов площадью 200 м2. Особенностью этого котла является высокий КПД — 96,1 %, что заметно превосходит альтернативные варианты.
Работает на природном газе, но может быть перенастроен на сжиженный (требуется замена форсунок горелки).
Лемакс PRIME-V32
Настенный двухконтурный котел, мощность которого позволяет обогревать 300 м2 площади. Это подходит для двухэтажных коттеджей, магазинов, общественных или офисных помещений.
Выпускаются в Таганроге, основные технологические принципы сборки разрабатывались немецкими инженерами. Котел оснащен медным теплообменником, обеспечивающим высокую теплопередачу.
Рассчитан на эксплуатацию в сложных технических условиях.
Navien DELUXE 24K
Корейский котел, детище известной фирмы Navien. Относится к бюджетной группе оборудования, хотя демонстрирует высокие эксплуатационные качества.
Оснащен всеми необходимыми функциями, имеет систему самодиагностики и защиту от перемерзания. Мощность котла рассчитана на работу в домах до 240 м2 при высоте потолков до 2,7 м.
Способ монтажа — настенный, имеется раздельный теплообменник из нержавеющей стали.
MORA-TOP Meteor PK24KT
Чешский двухконтурный газовый котел, предназначенный для навесной установки. Рассчитан на отопление 220 м2. Имеет несколько степеней защиты, блокировку при отсутствии перемещения жидкости.
Есть возможность в дополнение подключить внешний водонагреватель, что значительно расширяет возможности подачи ГВС.
Адаптирован к нестабильному напряжению электропитания (диапазон допустимых колебаний составляет 155-250 В).
Лемакс PRIME-V20
Еще один представитель отечественной теплотехники. Настенный двухконтурный газовый котел, рассчитанный на обслуживание 200 м2.
Модулируемая горелка позволяет экономичнее распределять топливо, изменяя режим сжигания газа в зависимости от интенсивности циркуляции теплоносителя. Имеет раздельный нержавеющий теплообменник, может быть подключен к комнатному термостату.
Есть возможность удаленного управления.
Kentatsu Nobby Smart 24–2CS
Японский настенный газовый котел, обеспечивающий отопление 240 м2 и подачу горячей воды. Модель 2CS оснащена раздельным теплообменником (первичный из меди, вторичный — нержавеющий).
Основной вид топлива — природный газ, но при смене жиклеров может быть переведен на использование сжиженного газа. Большинство рабочих характеристик соответствуют европейским котлам аналогичной мощности и функционала.
Есть возможность использования нескольких конструкционных вариантов дымохода.
Oasis RT-20
Настенный двухконтурный газовый котел российского производства. Рассчитан на работу в помещениях около 200 м2. Оснащен эффективным теплообменником из меди и нержавеющим вторичным узлом.
Камера сгорания турбированного типа, имеется встроенный расширительный бак и конденсатоотводчик.
При оптимальном наборе функций и высоком качестве сборки, модель имеет сравнительно низкую цену, что обеспечивает ей востребованность и популярность.
Отзывы
Мнение пользователей редко бывает единодушным, но его ценность заключается в незаинтересованности и наиболее реалистичной оценке ситуации.
Вот что думают о выборе двухконтурных агрегатов их владельцы:
Ваше мнение {{$data | json}} —>
Производительность многих моделей по ГВС не устраивает многих пользователей.
Причиной этого является длительный опыт использования централизованного водопровода, где далеко не все привыкли экономно расходовать воду.
Тем не менее, спрос на двухконтурные котлы стабильно возрастает, что свидетельствует о предпочтении покупателей этой группы агрегатов.
Полезное видео
В данном видео вы узнаете о лучших двухконтурных котлах:
Заключение
Двухконтурные газовые котлы позволяют решить сразу две важнейшие проблемы — обогрев дома и подачу горячей воды для бытовых нужд.
Набор функций нередко расширяется, агрегаты могут быть запрограммированы на неделю или месяц вперед, возможно удаленное управление через интернет.
Это позволяет экономичнее расходовать топливо и обеспечивать наиболее рациональный режим обогрева помещений. В торговой сети предлагается широкий выбор газовых двухконтурных котлов, обладающих любыми показателями.
Пользователю остается только сделать грамотный выбор, чтобы обеспечить жилье теплом и комфортом.
/—> 2019-07-01 Наиболее популярным способом поддержания тепла в комнатах частного дома является отопление, связанное с перемещениями воды по трубам. Существует много видов конструкций, позволяющих провести и установить отопление в доме. Практичные владельцы выбирают двухконтурную систему отопления частного дома. Оно полностью окупает затраченные на него финансы и эффективно обогревает помещения. В нашей статье мы подробно разберём, что такое двухтрубное отопление, почему люди устанавливают себе эту систему, какие схемы установки отопления существуют. Так же затронем тему установления двухконтурного котла, работающего на газе.
Что такое двухконтурное отопление?
Двухконтурное отопление (двухтрубное) – наиболее популярная разводка труб для обогрева дома. Двухконтурная система обогрева лучше, чем одноконтурная по причине рационального и эффективного распределения теплоносителя. Две трубы, подсоединённые к радиатору, выполняют разные функции. По одной трубе течёт разогретая котлом до нужной температуры вода. По другой выводится остывший теплоноситель. Далее он попадает обратно в котёл для дальнейшего подогрева, но не перетекает в следующий радиатор. Вода в обеих трубах зачастую движется в одном направлении, хотя при определённой схеме установки она может двигаться во встречных направлениях. Для двухконтурной системы отопления затрачивается большее количество труб, чем в одноконтурной, но она эффективней и гораздо практичней. Благодаря двухтрубной системе можно поддерживать комфортную температуру в конкретной комнате, а не сразу во всём доме. Она и экономнее. Двухконтурную систему можно автоматизировать так, что она способна нагреть помещение до определённой температуры, самостоятельно отключиться, а потом, когда градус упадёт до определённой отметки, снова включиться. Это не единственные плюсы такого отопления.
Почему люди выбирают двухконтурную систему?
У подобной разводки есть плюсы, о которых необходимо упомянуть, чтобы понять, почему владельцы домов останавливают свой выбор именно на ней. В их число входит:
- Параллельное подсоединение радиаторов. Это позволяет в отдельно взятой комнате поддерживать разные температуры. Это позволяет использовать систему в многоэтажных домах. Плюс ко всему при поломке одного или нескольких радиаторов, система продолжит функционировать. При одноконтурной системе такое невозможно.
- Возможность подключения большого количества радиаторов. Температура воды, поступающий в каждый радиатор, будет одинаковой, вне зависимости, насколько далеко он расположен от котла.
- Возможность установления терморегулятора. Система отслеживает температуру сама и автоматически включается, когда это необходимо. Владельцу необходимо только установить диапазон температур.
- Малые теплопотери. Практически всё вырабатываемое тепло не теряется, а уходит на обогрев помещения. В одноконтурных системах оно расходуется понапрасну.
Из минусов: многие отмечают большую протяжённость труб и дороговизну установки двухконтурного отопления в частном доме. На самом деле двухконтурная система не дороже своего однотрубного аналога из-за небольшого диаметра самих труб. А пользы от неё намного больше.
Схемы двухконтурного отопления
Пример схемы двухтрубного отопления дома
Двухконтурную систему отопления можно проложить разными способами. Выбор полностью зависит от решения владельца дома. Чтобы не прогадать и понять, какая из них необходима в данной ситуации остановимся на них подробнее. Самыми распространёнными из них будут:
- Открытая разводка.
- Закрытая разводка.
- Верхняя разводка.
- Нижняя разводка
- Тупиковая.
Итак, начнём по порядку.
Открытая разводка
Подразумевает под собой наличие расширительного бака, который негерметичен. Он имеет крышку, но она закрывает бачок неплотно, что позволяет находящейся в нём жидкости сообщаться с атмосферой. Устанавливают его в самой высокой точке системы. Его располагают на чердаках или прямо под потолком здания. В первом случае необходимо поддерживать тепло на чердаке, иначе теплоноситель может замёрзнуть, а во втором – такая конструкция смотрится неопрятно. Установка в этой точке дома необходимо для того, чтобы вода не выливалась из него. Бачок можно наполнять только водой. Другие жидкие теплоносители не подойдут. Система сообщается с атмосферой и часть воды регулярно испаряется. Владельцы таких систем отопления должны следить за уровнем воды в открытой разводке. При недостаточном количестве теплоносителя вся система отопления выйдет из строя. Система наиболее проста в установке, не представляет особых угроз человеку и не требует дополнительных узлов.
Закрытая разводка
В основе системы лежит расширительный бак. Внутри разделён поперёк на две части упругой перегородкой, которую называют мембраной. В верхней части поддерживается необходимое давление, а в нижней – объём воды. Нижняя часть посредством патрубка соединяется с отопительной системой. Для наполнения закрытой двухконтурной системы подойдет вода и любая жидкость на основе этиленгликоля. Плюс последней в том, что она не замерзает даже при достаточно низких температурах. Минус – неэгологична, требует утилизации. А с этим в странах СНГ обстоят проблемы. Расширительный бак с мембраной можно установить в любом месте вашего дома, необязательно в самой высокой точке. Герметичный бак опаснее негерметичного. Давление может сильно вырастать, а газы, не имея выхода, накапливаться. Поэтому закрытую систему необходимо тщательно отслеживать и устанавливать воздухоотводчики.
Верхняя разводка
Трубы, подающие теплоноситель, устанавливают вверху помещения. Чаще ближе к потолку, выше окон. Это способствует появлению в них высокого давления. Трубы, подающие теплоноситель обратно в котёл, проходят по низу помещения, максимально близко к полу. Двухтрубная система отопления частного дома с верхней разводкой требует наличия расширительного бачка. Герметичного или нет – это на выбор владельца. Минусом верхней разводки является то, что часть тепла уходит вверх. Она не предназначена для обогрева помещений с большой площадью. Зато теплоноситель переносится с высокой скоростью.
Нижняя разводка
Тут проводящую теплоноситель трубу устанавливают прямо под подоконником, а обратную – около пола. Давления в трубах не очень высокое, поэтому приходится использовать насосы. Не исключено завоздушивание. Чтобы избежать этого недостатка, следует установить краны Маевского на этаже. Если дом многоэтажный, то этот кран должен находиться на каждом из этажей. Разводку можно прокладывать только до дверного проёма или установить две независимые друг от друга системы отопления в обе стороны от двери. Расширительный бачок легко установить в любом месте. Если он закрытый, то его можно расположить в комнатах, а не на чердаке, что является удобным. Нижняя разводка не бросается в глаза. Это важно, если вы заботитесь о том, чтобы разводка приемлемо вписывалась в декор вашей комнате.
Тупиковая разводка
Состоит из двух труб. По одной из них в радиаторы поступает горячая вода, по другой – выводится и возвращается в котёл уже в другом направлении. Недостатком системы является то, что по всей протяжённости трубопровода вода добирается за разные промежутки времени. Чем дальше радиатор находится от котла, тем дольше до него добирается вода.
Итог
Как видим, многие способы установления двухконтурных систем отопления бросаются в глаза и могут не вписываться в интерьеры частного дома. Однако, есть и те варианты, когда можно осуществлять скрытый монтаж труб. В любом случае данный вид разводки считается весьма эффективным.
Отопление дома двухконтурным газовым котлом
Если вы ищете универсальный способ обеспечивать своё жильё теплом, то стоит задуматься о приобретении двухконтурного газового котла. Он может не только обогреть комнату, но и подогреть воду для бытовых нужд. Стоит иметь в виду, что котлы не совсем подходят для больших домов. Производительность нагрева горячей воды в двухконтурных котлах позволяет обслуживать только одну точку. Если у вас планируется несколько санузлов, то мощности не хватит. В таких случаях следует прибегать к бойлерам косвенного нагрева или же к обычным тэновым бакам.
Двухконтурное отопление в купе с теплым полом
Закрытые варианты двухконтурного отопления частного дома без труда можно комбинировать с системой водяного теплого пола. Важно учитывать, что теплый пол – это низкотемпературная система, а радиаторы – высокотемпературная. Поэтому необходимо обеспечить подмес теплого пола, чтобы температура с 60-80 градусов опустилась до более комфортной 45-50. Если вы хотите обогреть все одну комнату водяным полом, то вам будет полезен вот такой модуль: В модуле есть термоголовка, которая в зависимости от температуры открывает или закрывает подачу теплоносителя в систему. Модуль подключают к обратке двухконтурной системы. Если же хотите реализовать решение один этаж полы, другой радиаторы, тогда уже стоит делать распределение теплоносителя в котельной.
Двухконтурное отопление конвекторами
Помимо привычных радиаторов отопления, существуют водяные конвекторы. Бывают двух видов: стальные и медно-алюминиевые. Отличаются по степени конвекции. Для них действуют те же правила, что и для обычных радиаторов. Поэтому вы можете применять рекомендации, описанные выше.
Видео про двухконтурное отопление дома
Теги: двухтрубная система, конвектор, отопление дома, радиатор
Все вопросы организации автономного теплоснабжения и подготовки горячей воды решаются приобретением одного котла, способного обслужить обе системы. Не зная принцип работы двухконтурного газового котла отопления, было бы нелогичного не только совершать покупку, но и эксплуатировать агрегат. Согласны?
Мы расскажем о схеме работы отопительного прибора, рассмотрим все его слабые и сильные стороны. Понимая основу действия оборудования, можно без труда пользоваться всеми его преимуществами. А в случае необходимости получится вовремя выявить сбои в работе, понять и устранить причины их происхождения.

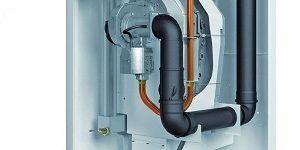

Устройство котла для обслуживания двух контуров
Двухконтурный газовый генератор тепла отличается от одноконтурного аналога тем, что вместо одного теплообменника, имеет два, именуют их в технической терминологии первичным и вторичным.
Первый, т.е. первичный теплообменник, расположен непосредственно в зоне горения пламени. Его задача заключается в нагреве теплоносителя для функционирования отопительной сети. Вторичный теплообменник отвечает за работу ГВС.
Стабильная работа отопительного прибора возможна при слаженной работе всех его составляющих. Информация об основных функциональных узлах поможет понять принцип работы оборудования
В конструкцию любого двухконтурного агрегата входят следующие стандартные элементы:
- Камера сгорания с горелочным блоком;
- Теплообменники;
- Устройства управления и защиты оборудования.
Чтобы разобраться в особенностях устройства газовых котлов двухконтурной разновидности, остановимся подробно на каждом из его конструктивных элементов.
Виды газовых горелок для двухконтурных котлов
Горелка газового котла отвечает за получение достаточного объема тепла, необходимого для функционирования отопления и контура поставки горячей воды. Тепловая энергия получается за счет сжигания топлива. Помещают горелку в камеру сгорания, в которую кроме газа нагнетается воздух. Он нужен для процесса горения.
В зависимости от рабочих режимов горелки можно классифицировать по следующим видам:
- Одноуровневая горелка. Агрегат с подобной горелкой может работать всего в двух режимах – «Стоп» и «Пуск». Подобные котлы, несмотря на низкую экономичность и сниженный ресурс эксплуатации пользуются популярностью благодаря простоте конструкции и невысокой стоимости.
- Двухуровневая горелка. Отопительный прибор с такой горелкой может работать на полной и половинной мощности. Его преимущества ощутимы в теплое время года, когда для подогрева не слишком холодной воды нет необходимости эксплуатировать прибор на полной мощности.
- Модулируемая горелка. Умная система котла с подобной горелкой позволяет производить настройку и регулировку мощности. Такой котел характеризуется высоким сроком службы и экономичностью, но при этом и стоит на порядок выше агрегатов с одноуровневыми и двухуровневыми горелками.
Горелки делятся на конструкции открытого и закрытого типа. При открытом виде горелки воздух, необходимый для сжигания топлива, поступает непосредственно из помещения, в котором находится котел. Для отведения продуктов сгорания необходим дымоход, который должен обеспечивать достаточную естественную тягу.
Атмосферные отопительные агрегаты оборудуют, как правило, обычной металлической трубой, турбинированные – коаксиальным дымоходом. В зависимости от технических условий помещения дымовой канал ставят вертикально или сооружают под углом. Угловые варианты выводят через стену на улицу или подключают к общественной дымоотводной шахте.
Газовая горелка является основным элементом двухконтурного газового котла, она отвечает за сжигание топлива и получение тепловой энергии в необходимом количестве
Турбинированные котлы оборудованы закрытыми камерами сгорания, в которые воздух не может поступать самопроизвольно. Они безопасней и надежней в эксплуатации, но дороже и сложнее в работе. Котлам с закрытыми горелками кроме дымоотвода нужен канал, по которому в камеру подается требующийся для горения кислород.
Потому и оборудуют турбинированные котлы коаксиальными трубами, ведь помимо вывода дыма они еще и втягивают с улицы свежий воздушный поток. Бывает, что для нормальной работы к закрытой камере сгорания подсоединяют два коаксиальных дымохода. Вдобавок всю конструкцию дополняют трубой для подачи воздуха.
Все подобные модели котлов оборудованы вентиляторами, обеспечивающими движение дыма, многоуровневыми системами защиты, автоматикой. Для работы перечисленных приборов и систем нужна электроэнергия. Их минусом считается энергозависимость, увеличивающая эксплуатационные расходы.
Разновидности теплообменников газовых агрегатов
Если с помощью горелки производится сжигание топлива с целью получения тепла, то теплообменник обеспечивает получение этого тепла для дальнейшей передачи воде. Как уже упоминалось, в конструкции двухконтурника присутствуют первичный и вторичный теплообменники.
Первичный теплообменник располагается непосредственно над горелкой и представляет собой оребренную трубку, изогнутую в виде змейки. Под действием пламени вода в теплообменнике нагревается и движется через трехходовой клапан далее в разводку отопительной системы.
Вторичный теплообменник собой представляет систему волнистых пластин, которые собраны в единый блок с двумя парами отверстий. Каждой паре отверстий отведены свои функции.
Через одну из пар протекает вода из водопровода, а через вторую движется теплоноситель, поступающий в отопительный контур. Подобная система из пластинчатого и трубчатого теплообменников именуется сдвоенной.
Первичный и вторичный теплообменник объединены в одну систему, правильность работы которых обеспечивает специальных трехходовой клапан
Существуют отопительные приборы, в которых вместо сдвоенной системы используется битермический теплообменник сложной конфигурации. Такой теплообменник изготавливают из меди, он представляет собой пару трубок, расположенных одна в другой. По внешней трубке движется теплоноситель, а по внутренней – вода для обеспечения работы ГВС.
Битермический теплообменник нагревателя теплоносителя и воды отличается сложной конфигурацией, когда трубка одного контура помещается в трубку другого контура
Котлы с битермическим теплообменником более сложны в эксплуатации, так как оба теплообменника представлены единым блоком, что затрудняет его очистку от накипи. Но такие отопительные приборы пользуются спросом, так как отличаются малыми габаритными размерами и высокой скоростью нагрева воды.
Автоматика или блок управления котла
Автоматика котла отвечает за безопасную и стабильную работу. Она осуществляет контроль температуры воды в компонентах ГВС, поддерживает температуру теплоносителя в линиях теплоснабжения. Автоматика газового котла не допускает работу отопительного прибора в случае опасных ситуаций.
Агрегат прерывает работу или не включается в таких случаях:
- Сниженное давление в газовой системе;
- Отсутствие тяги;
- Отсутствие или критический перегрев теплоносителя.
Блок управления, контролирующий работу устройств защиты и автоматизации процесса, представлен набором переключателей, микросхем или их комбинацией. Помимо обеспечения безопасности и контроля температурного режима он следит за работой циркуляционного насоса и вентилятора.
Современные газовые котлы отличаются наличием интеллектуального управления, в программном обеспечении которых присутствуют различные режимы эксплуатации.
Принцип работы и специфика
Многие владельцы газового оборудования даже не задумываются о том, как реально работает газовый котел двухконтурного типа. Они ошибочно полагают, что нагрев воды и отопительного контура происходит одновременно. На самом деле все выглядит не так радужно.
Двухконтурный газовый котел не может одновременно работать в двух режимах, обеспечивая работу систем отопления и ГВС. Это и подтверждается наличием в его устройстве трехходового клапана
В нормальном режиме котел постоянно работает лишь для нагрева теплоносителя, циркулирующего в системе. При этом частота включения и интенсивность горения пламени контролируются датчиком температуры. Одновременно с горелкой производится и запуск циркуляционного насоса, если действие отопительной системы не основано на естественной циркуляции теплоносителя.
Пространство в нижней части настенного котла предназначено для подводки газа, подключения холодной воды, а также отводов системы ГВС и отопительного контура
По сути, когда температура теплоносителя достигнет заданной величины, датчик посылает сигнал о снижении активности горелки. До тех пор, пока температура не опустится до заданной величины, котел будет находиться в пассивном режиме. Потом снова поступает команда от датчика автоматике на активизацию клапана подачи топлива.
Схема действия двухконтурного котла
Наличие системы ГВС немного усложняет схему работы газового котла двухконтурного типа. Нагретый горелкой теплоноситель, двигаясь по теплообменнику, обеспечивает нагрев пластинчатого теплообменника, по которому движется вода из водопровода.
Конструктивная схема двухконтурного газового котла с и битермическим и двумя обычными теплообменниками. В первом варианте нет необходимости в использовании двух теплообменников
Одновременное использование двухконтурной модели в режиме отопления и горячего водоснабжения невозможно. При активизации крана горячего водоснабжения благодаря трехходовому термостатическому клапану прекращается циркуляция теплоносителя по магистралям отопления. Котел переходит в режим перемещения воды по контуру с пластинчатым теплообменником, которым производится нагрев воды для бытовых нужд.
При значительном потреблении горячей воды на длительное время может быть парализована работа котла с ориентацией на отопление. Решить проблему можно двумя путями – предусмотреть установку более мощного отопительного прибора или включить в схему обустройства бойлер косвенного нагрева.
При активном использовании системы ГВС возможна установка двухконтурного котла со встроенным бойлером. В этом случае немного увеличивается расход топлива за счет того, что в паузе между циклами работы отопительной системы энергия горелки используется для поддержки температуры воды в дополнительном газовом водонагревателе.
Определенный запас горячей воды во встроенном бойлере позволяет использовать систему ГВС без отключения контура отопления. В результате обе системы работают поочередно, при этом отсутствует фактор перегрева жидкости и продлевается срок жизни теплообменника.
Котел со встроенным штатным бойлером не только обеспечивает достаточный запасной объем горячей воды, но и помогает избежать длительного отключения контура отопления
Встроенный штатный бойлер позволяет в любое время получить горячую воду нужной температуры, запас которой обеспечивается в автоматическом режиме. В то время, как проточной системе ГВС требуется несколько минут для нагрева воды до требуемой температуры.
Типы исполнения газовых котлов на два контура
Особенности работы газового оборудования во многом определяется вариантом исполнения отопительного прибора. Современные котлы выпускаются в двух форм-факторах – напольные и настенные.
При выборе варианта исполнения нужно ориентироваться на размер отапливаемой площади, активность использования системы ГВС. Нужно понимать, что настенные котлы являются более компактными, но при этом имеют гораздо меньшую мощность.
Настенный газовый котел двухконтурного типа отличается компактными размерами и современным дизайном, но эффективен только при отоплении помещений небольшой площади при умеренном потреблении горячей воды
Выбор настенного двухконтурного котла может быть оправданным, если отапливаемая площадь не превышает 200 кв.м, а суммарная производительность системы ГВС не более 14 л/мин.
Малогабаритные размеры настенного котла хоть и кажутся достоинством, на самом деле скрывают в себе много минусов. Компактность достигается за счет использования более тонких трубок теплообменника. Помимо того, что они имеют меньший срок службы, есть вероятность их засорения.
В напольных установках применяются более массивные и надежные чугунные теплообменники. Это не только увеличивает степень надежности работы отопительного прибора, но и продлевает срок его службы.
Достоинства и недостатки двухконтурных приборов
Достоинства двухконтурного отопительного агрегата состоят в следующем:
- Экономичный расход топлива. Направлением для сравнения является использование двухконтурного котла или одноконтурного с бойлером косвенного нагрева.
- Компактные размеры. Подавляющая часть двухконтурных котлов представлена настенными отопительными приборами. Их легко разместить как в подсобных помещениях, так и в малогабаритной кухне.
- Универсальность. Нет необходимости покупать дополнительное оборудование и решать вопросы с его совместимостью с котлом.
В одном агрегате уже удачно объединены в единую автоматизированную систему проточный водонагреватель, отопительный прибор и циркуляционный насос.
Очевидно, что наряду с достоинствами, присутствуют и свои недостатки:
- Невозможность одновременного действия отопления и контура ГВС. В связи с этим значительное потребление горячей воды может стать причиной снижения температуры в доме.
- Ограничения мощности настенных моделей. Компактные настенные котлы из-за минимальных размеров горелки не в состоянии обеспечить требуемый температурный режим при максимальном напоре. Подобный недостаток наблюдается при удаленном размещении точек водозабора.
- Чувствительность к качеству воды. Вторичный пластинчатый теплообменник требователен к качеству потребляемой воды. Наличие примесей становится причиной использования средств снижения ее жесткости, и проведения очистки теплоносителя.
Еще одним критерием оценки двухконтурного котла является его стоимость. Цена двухконтурного отопителя выше цены одноконтурного аналога.
Однако если рассматривать наличие системы ГВС и пути решения вопроса в случае установки одноконтурного котла, то при включении в схему сборки бойлера косвенного нагрева цена двухконтурника будет ниже.
Выводы и полезное видео по теме
С конструктивными составляющими и принципом действия газового нагревательного оборудования ознакомит следующий ролик:
Обвязку двухконтурного газового котла представит автор видео:
Детальное знакомство с особенностями и принципом действия двухконтурных газовых агрегатов дает возможность определить достоинства их эксплуатации. Приобретение таких отопителей поможет сэкономить на покупке дополнительного оборудования, необходимого для организации системы ГВС.
При поломке одного из контуров возможна эксплуатация другого, а замена контура всегда обойдется дешевле ремонта отдельной нагревательной установки. Двухконтурный котел можно использовать и в теплое время года, эксплуатируя его лишь в режиме нагрева воды для бытовых нужд, в чем и заключается удобство и экономичность в сравнении с покупкой отдельных агрегатов.
Расскажите о том, как выбирали двухконтурный котел на газу для обустройства собственного дома/квартиры/дачи. Что для вас стало решающим критерием в выборе? Делитесь, пожалуйста, полезными сведениями по теме, фотоснимками в расположенном ниже блоке, задавайте вопросы.
<index>Двухконтурные газовые котлы — удобный способ решить вопрос отопления и снабжения частного дома горячей водой. Они удобны в эксплуатации, обладают наиболее высокой эффективностью и надежностью, главное — выбрать котел, подходящий по своим характеристикам.
На газу: особенности конструкции
Функциональность двухконтурных котлов обусловлена особенностями их конструкции. Они оборудованы двумя теплообменными контурами, один из которых греет закрытую систему отопления, второй — воду для хозяйственных нужд.
Нагрев теплоносителя в первом контуре осуществляется в камере сгорания газа. Вода для системы ГВС греется за счет горячего теплоносителя из первого контура только в то время, когда вы открываете кран с теплой водой. При этом встроенный в котел клапан перекрывает подачу теплоносителя в систему отопления.
Чем дольше открыт кран горячей воды, тем сильнее остывает отопительная система. Поэтому, если потребность в горячей воде высока, покупка двухконтурного котла нецелесообразна, в этом случае лучше выбрать одноконтурный котел, а к нему бойлер косвенного нагрева.
Выбор по типам и параметрам
Двухконтурные газовые котлы представлены на рынке огромным разнообразием моделей, и понять, какой их них лучше выбрать, порой сложно. Поэтому для правильного выбора необходимо четко представлять необходимые вам характеристики.
К ним относятся:
- мощность, то есть способность эффективно отапливать нужную площадь и нагревать достаточное количество воды;
- способ установки котла — навесной (настенный) или напольный;
- вид камеры сгорания, она может быть открытой или закрытой;
- принцип работы — конвекционный, требующий установки полноценного дымохода, или конденсационный, позволяющий использовать коаксиальный дымоотвод;
- степень автоматизации, вид розжига и наличие защитных функций;
- производитель и степень доверия к нему.
Мощность
От этого параметра зависит, действительно ли котёл способен длительно, эффективно и без перегрузок осуществлять обогрев дома. Полноценный теплотехнический расчет, какой выполняют специалисты сервисной службы, должен учитывать все особенности строения:
- материал стен и степень теплоизоляции;
- количество и общая площадь окон;
- высота потолков;
- наличие сложных элементов — эркеров, застекленных отапливаемых террас, оранжерей.
Выполнить такой расчет самостоятельно довольно непросто, поэтому обычно используют более простой способ. Достаточно посчитать общую площадь отапливаемых помещений, после чего применить формулу:
P = S 100 / 1000.
где P — необходимая мощность, кВт;
S — площадь в метрах.
Для отдельно стоящего дома с недостаточным утеплением этот показатель увеличивают на 15% в умеренных широтах и на 30% в северных районах.
Так, для квартиры площадью 120 квадратных метров номинальная мощность котла — 12 кВт, но для частного дома, построенного в Московской области, лучше выбрать мощность не менее 15 кВт, а для более холодного региона — 20 кВт. Это позволит котлу работать без перегрузок.
Также следует обратить внимание на производительность контура ГВС. Чтобы рассчитать расход горячей воды, нужно знать количество точек водоразбора в частном доме и вероятность их одновременной работы. При этом на каждую точку принимается расход 400 литров в час (6,6 литров в минуту). Если одновременно будут включены две или более точек, этот показатель нужно увеличить в расчетное количество раз.
Настенный или напольный?
Способ установки котла зависит от его мощности: модели, рассчитанные на обогрев частного дома площадью до 200-250 квадратных метров, обычно выпускаются в настенном исполнении. Они компактны и не превышают по размерам обычный водонагреватель, их можно разместить в любом удобном месте, например, на кухне или в ванной.
Такие котлы рассчитаны на производительность по горячей воде не более 14 литров в минуту и могут обеспечить одновременно две точки водоразбора. Для уменьшения потерь рекомендуется устанавливать их поблизости к потребителям горячей воды.
Котлы с общей мощностью более 20 кВт обычно имеют напольное исполнение. Их размеры и вес превосходят настенные модели, а размещать их лучше в котельной с оборудованной системой приточной и вытяжной вентиляции. Требования к конкретной модели зависят не только от размеров, но и от принципа работы и типа камеры сгорания.
Камера сгорания — какая лучше?
Газовые котлы могут быть оснащены открытой или закрытой камерой сгорания. Они отличаются способом подачи воздуха в зону горения. В открытой камере подсос воздуха происходит из объема помещения, в котором установлен котел.
Поэтому их можно устанавливать только в котельной, оборудованной окном или приточной вентиляцией, иначе воздух в помещении станет непригодным для дыхания. Кроме того, для обеспечения устойчивой тяги и полноценного удаления дымовых газов для такого котла требуется полноценный дымоход с высотой вертикальной части не менее указанной в паспорте.
Камера сгорания закрытого типа позволяет установить котел в любом помещении дома. Для подачи воздуха и удаления отработанных газов в этом случае используется коаксиальный дымоход, состоящий из двух коррозионно-устойчивых труб, расположенных одна в другой. По внутренней трубе выходят дымовые газы, а по пространству между трубами поступает свежий воздух, взятый с улицы.
При этом происходит рекуперация (подогрев) свежего воздуха, что положительно сказывается на процессе горения. Коаксиальный дымоход можно вывести горизонтально через стену. Тяга в этом случае обеспечивается встроенным вентилятором. Настенные модели обычно имеют закрытую камеру сгорания, поэтому их можно применять не только для отопления дома, но и в квартирах.
Принцип работы
По принципу теплосъема газовые котлы могут быть конвекционные и конденсационные. Разница заключается в том, что в конвекционном теплоноситель нагревается в камере сгорания, а в конденсационном дополнительно используется тепло, полученное при конденсации пара.
Плюс конденсационного котла в его высоком КПД — до 96%. Но его минус — строгие требования к устройству отопительной системы: температура обратной воды, поступающей в теплообменник, не должна превышать определенных значений, обычно 60ºС, для чего требуется профессиональный расчет и настройка системы и большие дорогостоящие радиаторы.
Энергозависимость, степень автоматизации и тип розжига
Самые простые модели газовых котлов не требуют подключения к электрической сети. Их функционал, как правило, невысок — они имеют открытую камеру сгорания, требуют подключения к вертикальному полноценному дымоходу, а их пуск осуществляется только вручную.
Современные модели газовых котлов подключаются к электросети, они оснащены автоматикой, позволяющей сделать их работу полностью автономной, без вмешательства человека.
Два параметра, важных для удобства использования:
- количество ступеней нагрева;
- тип розжига.
Самые дешевые модели — одноступенчатые. В них процесс нагрева чередуется с режимом ожидания. По достижении заданной температуры котел прекращает режим горения, по новой нагрев начнется только после остывания теплоносителя до нижнего допустимого значения. Это может привести к неравномерному нагреву.
При двух- и трехступенчатом нагреве котел автоматически выбирает интенсивность горения в зависимости от заданной температуры, благодаря чему теплоноситель не перегревается, и температура в помещении остается стабильной. Цена на такие модели несколько выше.
Тип розжига в газовых котлах бывает ручной — с помощью пьезоэлемента, или электронный — в моделях, оснащенных блоком управления. Пьезорозжиг после отключения требует ручного запуска, электронный включается сам после перерыва в электроснабжении или устранения аварийного режима работы котла.
Прочие удобные функции, встроенные в газовый котел, помогают сделать его работу полностью безопасной. Ими оснащены практически все современные модели котлов. К таким функциям можно отнести контроль пламени, тяги, поступления газа и других режимов горения и отопительной системы.
Об ошибках в работе котла можно узнать по кодам, которые отражаются на табло электронного блока управления, некоторые модели позволяют также подключить систему GSM-оповещения по SMS.
Известные марки и производители
Ориентироваться только на производителя оборудования — не совсем правильно, так как большинство фирм имеют широкий ряд моделей с самыми разными функциями. Но покупка газового оборудования от неизвестного производителя даже при качественной сборке несет ряд рисков. Поэтому при выборе фирмы-производителя следует обратить внимание на такие нюансы:
- гарантийный срок и срок использования оборудования;
- место расположения сервисных центров, где можно произвести ремонт или обслуживание;
- возможность купить или заказать запчасти и расходные материалы;
- отзывы пользователей о том или ином производителе и модели
Цена не всегда является показателем качества. Известные раскрученные бренды могут стоить значительно дороже, чем более скромные аналоги, при этом предоставляемые функции будут те же.
Представитель достойного немецкого качества — линейка двухконтурных котлов VUW, представленная моделями с открытой камерой сгорания Atmotec и закрытой камерой сгорания Turbotec. Средняя цена первых — 50 тыс. руб, вторых — 60 тыс. руб.
Это энергозависимые котлы с электронным розжигом и управлением, использующие ступенчатую регулировку мощности. Котлы оснащены удобным и интуитивно понятным управлением и ЖК-дисплеем, имеют множество защитных функций и систему самотестирования.
Другие немецкие фирмы, представляющие газовое оборудование на российском рынке — Viessmann и Bosch. Отличие котлов Viessmann — возможность дистанционного управления с КПК, а котлы фирмы Bosch могут работать на сжиженном газе, что удобно для российской глубинки, где подключение газа пока только ожидается. В зависимости от модели и дополнительных функций их цена колеблется от 30 до 300 тыс. руб.
Газовые котлы «Чао-Норд» от компании Beretta, Италия, имеют закрытую камеру сгорания, компактные размеры и удобное управление. Высокая эффективность позволяет использовать их в северных регионах: они оснащены улучшенным теплообменником и трехскоростным насосом, регулирующим скорость движения теплоносителя по системе. Купить их можно, начиная от 40 тыс.руб.
Еще один представитель итальянских котлов — компания Ferroli с новой разработкой, биметаллическим теплообменником. Электронное управление и самодиагностика, а также множество полезных функций позволяет приобрести надежный газовый агрегат за умеренные деньги — от 25 тыс.руб.
Представители чешской компании Protherm газовые двухконтурные котлы «Тигр» и «Пантера» во влагозащищенном корпусе допускают установку в помещениях с повышенной влажностью. Модификация «Тигр» имеет современный дизайн и электронную панель управления, его цена колеблется в районе 55-60 тыс.руб. «Пантера» оснащена простым кнопочным управлением и имеет более привлекательную стоимость — около 40 тыс.руб.
Определившись с необходимыми характеристиками газового котла, можно выбрать наиболее подходящий вариант, который сделает процесс отопления, а также подогрев воды для бытовых нужд бесперебойным.
При этом следует соблюдать правила установки, следовать рекомендациям прилагаемой инструкции в части монтажа системы отопления и дымохода. Только в этом случае можно быть уверенным в безопасной работе и надежности подходящей вам модели.
</index>Поделиться:Используемые источники:
- https://expert-dacha.pro/otoplenie/kotly-ot/gazovye-k/dvuhkonturnyj-luchshe.html
- https://eurosantehnik.ru/dvuxkonturnoe-otoplenie-chastnogo-doma.html
- https://sovet-ingenera.com/otoplenie/kotly/printsip-raboty-dvuhkonturnogo-gazovogo-kotla-otopleniya.html
- https://gidpopechkam.ru/kotly/gazovye-dvuxkonturnye.html
