РЕГУЛЯТОР ПЕРЕПАДА ДАВЛЕНИЯ (ДИФФЕРЕНЦИАЛЬНЫЙ РЕГУЛЯТОР)

Каков принцип работы регулятора давления воды? За счет чего он повышает или понижает напор в системе? Чем отличаются разные типы регуляторов и какой лучше? Ответы на эти и другие вопросы вы найдете в этой статье.

Из этой публикации вы узнаете, как работает регулятор давления воды и как он устроен, какие бывают типы регуляторов по назначению и внутренней конструкции. Также мы дадим советы по их выбору, установке и настройке.

Содержание статьиСкрыть1Виды регуляторов давления воды2Проточные регуляторы давления3Принцип работы мембранного регулятора давления воды после себя4Как работает мембранный регулятор давления воды до себя5Поршневой регулятор воды: принцип работы6Как работает автоматический регулятор давления7Электронные регуляторы8Выбираем с умом9Правильная установка регулятора давления воды9.1В квартире9.2В частном доме10Как настроить регулятор давления воды

Существует пять видов регуляторов давления воды:

• Проточные:
• Мембранные;
• Поршневые;
• Автоматические;
• Электронные.

По принципу монтажа и использования различают два типа регуляторов:

• До себя;
• После себя.

Регулятор «до себя» выравнивает давление в системе, находящейся перед ним. Такие регуляторы используются там, где нужно защитить магистраль и сантехприборы от гидроудара и повышенного давления. Например, в системах отопления, охлаждения.

Регулятор давления воды «после себя» выравнивает напор воды на выходе. Такие регуляторы используются там, где вода подается к конечному потребителю:

• В системе водоснабжения в квартире;
• Системы орошения;
• Скважины, колонки, бюветы;
• Подача воды для технических нужд.

Читайте также:Принцип работы расширительного бака в системе отопления. Расчет объема, особенности установки и эксплуатации

Что касается материалов, из которых изготавливают регуляторы давления воды, они могут быть:

1. Чугунными;
2. Стальными;
3. Латунными;
4. Титановыми.

Отличаются они и комплектацией. В качестве опций в комплект могут входить:

• Манометр;
• Фильтр механической очистки;
• Шаровые краны;
• Запасной комплект прокладок;
• Воздухоотводчик.

Это самое простое по конструкции устройство, которое по принципу работы является редуктором давления. Внутри него одна магистраль разделяется на несколько меньших по сечению потоков разной длины. За счет этого напор воды в системе понижается.

Из-за того, что в проточных регуляторах нет механических движущихся деталей, они имеют большой срок работы. Но для регулирования потока на выходе необходимо устанавливать дополнительный регулятор.

Такой регулятор давления состоит из следующих частей (см. рис):

• A – Вход клапана;
• B – Выход клапана;
• C – Патрубок к мембранной камере;
• D – Мембранная камера;
• E – Пружина;
• F – Запорный диск.

Работает он следующим образом:

1. Когда давление воды после запорного диска увеличивается, она наполняет мембранную камеру;
2. По мере заполнения мембранной камеры, мембрана давит на шток, соединенный с запорным диском;
3. Диск перекрывает отверстие в клапане и давление после клапана снижается.

При уменьшении давления происходит следующее:

1. Вода из мембранной камеры по патрубку возвращается в клапан;
2. Давление в камере уменьшается, пружина оттягивает запорный диск;
3. Поток воды через отверстие в клапане увеличивается и давление поднимается.

Читайте также:Фанкойлы: что это такое, их принцип работы и особенности

Устройство регулятора давления воды до себя сложнее, чем работающего по принципу после себя. Он состоит из (см. рис):

• A – Вход клапана;
• B – Выход клапана;
• C – Патрубок от входа клапана к пилотному регулятору;
• D – Патрубок от мембранной камеры к выходу клапана;
• E – Пилотный регулятор;
• F – Мембранная камера;
• G – Запорный диск.

Принцип работы регулятора давления воды до себя можно разделить на два этапа: повышение давления и понижение. Когда давление на входе клапана повышается, происходит следующее:

1. Вода по патрубку из входа в клапан поступает в пилотный регулятор, где давит на пружину;
2. Пилотный регулятор открывает отверстие между мембранной камерой и патрубком к выходу из клапана;
3. Вода выходит из мембранной камеры, пружина оттягивает запорный диск;
4. Давление на входе в клапан понижается.

При понижении давления на входе в клапан происходит следующее:

1. Вода из пилотного регулятора возвращается по патрубку ко входу в клапан;
2. Пружина пилотного регулятора разжимается и открывается отверстие между мембранной камерой и патрубком ко входу в клапан;
3. Мембранная камера наполняется водой и запорный диск перекрывает отверстие;
4. Давление на входе в клапан повышается.

В поршневом регуляторе баланс входящего и выходящего давления достигается за счет пружины, толкающей поршень (см. рис. ниже). Работает он следующим образом:

Читайте также:Теплый плинтус водяной своими руками

Вода попадает в первую камеру, из которой переходит во вторую через пропускное отверстие. При повышении давления во второй камере, она толкает поршень, который сжимает пружину. Запорный диск перекрывает проходное отверстие и давление во второй камере понижается.

При понижении напора воды давление в первой камере понижается. Пружина выталкивает поршень и запорный диск. Через пропускное отверстие вода попадает во вторую камеру и давление повышается.

Регулировать силу потока можно перемещая пружину и поршень по второй камере. Для это в таких устройствах есть регулировочный винт. Закручивая его, вы уменьшаете давление на выходе, откручивая – увеличиваете.

По своему принципу работы автоматический регулятор похож на поршневой. Разница лишь в том, что в роли поршня в нем выступает мембрана (см. рис), а заслонка подпружинена.

При повышении давления входящей воды, она толкает мембрану вверх. Та тянет за собой заслонку и отверстие частично перекрывается. При этом давление выходящего потока уменьшается.

При уменьшении давления входящего потока мембрана опускается вниз, опуская заслонку. Отверстие протока открывается больше и давление на выходе повышается.

Отличительной особенностью автоматических мембранных клапанов является наличие второй пружины на заслонке. Она позволяет более точно регулировать давление. настройка необходимого давления на выходе осуществляется с помощью регулировочного винта.

На нынешний момент это самые продвинутые и точные устройства. Они могут работать в режимах до себя и после себя. Их принцип работы следующий:

1. Датчик на входе и выходе определяет давление воды;
2. Сигналы от датчиков поступают в управляющее устройство;
3. Устройство приводит в действие запорный механизм, либо регулирует работу циркуляционного насоса.

Читайте также:Теплосберегающая пленка для окон: отзывы, принцип действия, эффективность и спекулянты

Электронные регуляторы давления воды позволяют максимально точно выставить настройки. Благодаря этому они используются в системах, предназначенных для специфических нужд. Но и стоимость их велика.

При выборе регулятора давления воды нужно обратить внимание на следующее:

1. Максимальное рабочее давление устройства (оно должно быть выше максимума в системе на 20-30%);
2. Диаметр входа и выхода должны точно соответствовать диаметру труб системы;
3. Чем больше диапазон регулировки давления – тем лучше, но стоит учитывать особенности системы отопления или водоснабжения;
4. Перед тем как остановиться на виде регулятора удостоверьтесь, что он удовлетворит ваши потребности. Тот вариант, который подойдет для системы водоснабжения, не всегда можно использовать в системе отопления;
5. Выбирая электронный регулятор для подключения к циркуляционному насосу, проверьте их совместимость.

Монтаж регулятора давления не составляет труда. При его установке или врезке в систему все делается так же, как и при монтаже любого сантехустройства или запорной арматуры. Но есть определенные правила, которые следует знать.

Установка регулятора давления воды в квартире требует соблюдения следующих правил:

1. Регулятор должен быть установлен на входе в систему отопления и регулировать давление «после себя»;
2. Перед регулятором и после него необходимо установить (если их нет) шаровые вентили на случай необходимости демонтажа;
3. Перед регулятором обязательно установите фильтр грубой очистки;
4. Если установлен обычный или автоматический воздухоотводчик, регулятор должен быть расположен после него.
5. Строго соблюдайте направленность потока воды;
6. Нельзя устанавливать регулятор давления воды «вверх ногами»;
7. Чем ближе расположен регулятор к стояку – тем лучше.

Читайте также:Принцип работы трехходового клапана в системе отопления, виды, особенности выбора и установки

При установке регулятора давления в частном доме учитывайте следующее:

1. У вас должна быть возможность демонтировать регулятор – установите перед ним и после него шаровые краны;
2. Регулятор давления «до себя» устанавливают перед насосом, «после себя» – за насосом;
3. Если в системе нет фильтра грубой очистки – установите его перед регулятором и циркуляционным насосом;
4. Если в системе циркулирует не вода, а теплоноситель, убедитесь, что он не повредит механизмы и прокладки устройства, прочтите спецификацию к теплоносителю;
5. Соблюдайте направленность потока при монтаже регулятора;
6. Не устанавливайте устройство вверх ногами.

Для настройки механических регуляторов у них есть регулировочный винт. Иногда он снабжен пластиковой ручкой для удобства (см фото). Для регулировки некоторых моделей вам может понадобиться гаечный ключ или отвертка.

Чтобы увеличить давление после регулятора (и уменьшить до него) отверните винт против часовой стрелки.

Чтобы уменьшить давление после регулятора и увеличить до него, поверните винт по часовой стрелке.

В электронных регуляторах все гораздо проще, но настройка зависит от модели. Есть устройства, которые просто перекрывают поток, а есть такие, которые управляют циркуляционным насосом. Для настройки электронного регулятора давления воды лучше воспользоваться инструкцией к прибору.

Большинство регуляторов давления настроены на 3 атмосферы (3,04 бар). Но в каждой системе отопления давление индивидуальное. Оно зависит от особенностей труб, запорной арматуры, отопительных приборов, температуры теплоносителя.

Читайте также:Что лучше, радиаторы или теплый пол? Почему эксперты расходятся во мнениях?

Если у вас нет точных расчетов системы отопления, можно настроить регулятор давления опытным путем. Нормальным считается давление в системе порядка 2-3,5 атм. Но конкретно в вашем случае оно может отличаться.

Чем выше уровень давления, тем медленнее вода или теплоноситель проходят по ней. Соответственно, лучше отдают тепло. если радиаторы отопления, теплые полы или плинтусы плохо обогревают помещение – стоит повысить давление. При этом скорость потока уменьшится, а теплоотдача отопительных приборов увеличится.

Для регулировки скорости подачи воды в систему водоснабжения или к конечному источнику, нужно исходить от потребностей. Например, если вы установили регулятор в частном доме, можете самостоятельно проверить, какое максимальное давление допустимо для вас.

Но при этом не стоит забывать о максимально возможной нагрузке на трубы и фитинги. Если давление в системе будет слишком высоко, повышается риск протечек.

Надеемся, что статья была вам полезна. Не забудьте поделиться ей со своими друзьями!

В системах отопления частных домов (коттеджей), использующих газовые или электрические котлы, время от времени падает давление теплоносителя, вследствие чего отопление приходится выключать для поиска и устранения причины сбоя. Это может быть микропротечка теплоносителя через соединения трубопроводов и краны, автоматический сброс котлом воздуха, накопившегося в системе, остывание системы зимой в результате отключения электричества и прочее.

Предлагаемое устройство позволяет следить за давлением теплоносителя и восстанавливать его при падении. Особенно явно проявляются колебания давления теплоносителя, если газовый котёл оснащён управляющим им датчиком температуры воздуха в доме. Как только температура воздуха достигает заданного значения, такой котёл получает команду погасить горелку, теплоноситель остывает (особенно в сильные зимние морозы), его давление падает иногда до критического уровня. После этого газовый котёл не может автоматически включиться и выводит сообщение об отказе.

Когда в доме постоянно находятся люди, проблема решается просто: в систему отопления всегда можно добавить воды из системы водоснабжения. Но если загородный дом посещают только по выходным и обнаруживают, что он остыл, а система отопления автоматически не запустилась, то приходится тратить несколько часов на устранение неполадки, запуск котла и согревание дома.

Колебания давления становятся неизбежными и бывают критичными в тех случаях, когда, например, температура в помещении в выходные дни поддерживается на уровне +23 °C, а в течение недели не выше +10 °C. Это плохо для строительных и отделочных материалов, а в сильные холода может произойти размораживание системы водоснабжения.

Устройство вовремя реагирует на возможные протечки. Если произошла серьёзная разгерметизация системы и давление не удалось восстановить за две минуты, регулятор перекрывает подачу воды в систему, чтобы не затопить дом, и включает сигнал аварии. Если протечка незначительна, но больше обычных микропотерь, и устройству в течение недели удалось дважды восстановить давление, которое тем не менее снова упало ниже нормы, на третий раз подача воды будет перекрыта. До устранения неполадки станет мигать сигнал аварии. Из этого состояния регулятор можно вывести, лишь отключив его не менее чем на5 сот электросети и снова включив.

В случае падения давления есть возможность выключить котёл и повторно включить его лишь после того, как давление будет восстановлено. Это бывает необходимо, чтобы установить в исходное состояние контроллер котла.

При правильном исполнении и регулировке системы отопления давление теплоносителя в ней приходится восстанавливать не более одного-трёх раз за отопительный сезон.

Схема регулятора изображена на рис. 1. Он построен на микроконтроллере PIC12F629-I/P (DD1). Загруженная в микроконтроллер программа непрерывно контролирует давление теплоносителя. Датчик давления (рис. 2) сделан из обычного стрелочного манометра, к стрелке которого приклеен эпоксидным клеем полукруглый «флажок» из фольги, перекрывающий поток инфракрасных лучей между излучающим диодом VD1 и фототранзистором VT2, если давление понижено. В этом случае фототранзистор закрыт, а напряжение на его коллекторе и на входе GP3 микроконтроллера имеет высокий логический уровень.

Рис. 1

Когда давление достигает нормы или превышает её, «флажок» выходит из зазора между излучающим диодом и фототранзистором, который под действием ИК-излучения открывается. Уровень напряжения на коллекторе фототранзистора и на входе GP3 микроконтроллера становится низким.

Рис. 2

Анализируя уровень напряжения на входе GP3, программа микроконтроллера принимает решение, нужно ли открыть или закрыть кран, подающий в систему отопления теплоноситель (воду из водопровода). Электродвигатель M1, в зависимости от полярности приложенного к нему напряжения, поворачивает кран в сторону открывания или закрывания.

Применённый кран CWX-15N CR-01 (рис. 3) — латунный шаровой с электроприводом и конечными выключателями в крайних положениях. Для его открывания напряжение на электродвигатель программа подаёт в течение 3 с. Для гарантированного закрывания крана напряжение соответствующей полярности подаётся дольше — 7 с.

Рис. 3

Узел управления электродвигателем М1 построен на транзисторах VT1, VT3- VT5, VT7 и VT8. Когда на выходах GP4 и GP5 микроконтроллера установлены низкие логические уровни напряжения, все перечисленные транзисторы закрыты, поэтому двигатель M1 обесточен.

Одновременное появление на выходах GP4 и GP5 высоких логических уровней напряжения программой не предусмотрено. Однако если это всё-таки произойдёт в результате сбоя, транзисторы VT1 и VT3 останутся закрытыми, предохраняя этим от одновременного открывания транзисторы VT4, VT5, VT7 и VT8, которые иначе могли бы быть повреждены текущим через них «сквозным» током.

Разные уровни напряжения на выходах GP4 и GP5 открывают только один из транзисторов, VT1 или VT3. При этом открываются соответственно пары транзисторов VT5 и VT8 либо VT4 и VT7, подключая электродвигатель M1 к источнику питающего напряжения в одной или другой полярности. Кран открывается или закрывается в соответствии с командой микроконтроллера.

Если при открытом кране в течение двух минут давление не придёт в норму, он будет закрыт, чтобы не затопить помещение, и будет включён светодиод HL1 «Авария». Попыток восстановить давление больше не будет до устранения поломки и установки микроконтроллера DD1 в исходное состояние путём отключения питания устройства на 5 с.

При незначительной протечке давление удастся восстановить, но если оно вновь падает, поскольку протечка не устранена, устройство попытается восстановить давление ещё раз. Однако на третий раз он не откроет кран, а светодиод HL1 станет мигать. Попыток восстановить давление больше не будет до устранения поломки и приведения микроконтроллера в исходное состояние.

Если регулятор хотя бы однажды восстанавливал давление, будет включён светодиод HL2 «Событие», сигнализируя об этом. Заметив этот сигнал, рекомендуется обнулить счётчик событий, установив микроконтроллер в исходное состояние.

Для автоматического перезапуска контроллера котла его следует подключить к электросети через контакты реле K1. При пониженном давлении теплоносителя он будет выключен и вновь включён через 3 с после восстановления давления. Это реле может быть любого типа, рассчитанное на коммутацию напряжения сети с двумя парами нормально разомкнутых контактов и обмоткой с номинальным напряжением 12 В и сопротивлением не менее 150 Ом. Для котла с электронагревателями реле K1 должно иметь контакты достаточной мощности.

Программа микроконтроллера.

Автор: А. Гетте, г. Рязань

       Здравствуйте, друзья! Эта статья написана мной в соавторстве с Александром Фокиным, начальником отдела маркетинга ОАО «Теплоконтроль», г.Сафоново, Смоленская область. Александр отлично знаком с устройством и работой регуляторов давления в системе отопления.

      В одной из самых распространенных схем для тепловых пунктов здании – зависимой, с элеваторным смешением, регуляторы давления прямого действия РД «после себя» служат для создания необходимого напора перед элеватором. Прежде всего, нужно сказать, что регуляторы давления прямого действия не требуют дополнительных источников энергии, и в этом их несомненное достоинство и преимущество.

      Принцип работы регулятора давления состоит в уравновешивании давления пружины настройки и давления теплоносителя, предаваемого через мембрану (мягкую диафрагму). Мембрана воспринимает импульсы давления с обеих сторон и сопоставляет их разницу с заданной, устанавливаемой посредством соответствующего сжатия пружины гайкой настройки.

      Каждому числу оборотов соответствует автоматически поддерживаемый перепад давлений. Отличительная особенность мембраны в регуляторе давления после себя – это то, что по обе стороны мембраны воздействуют не два импульса давления теплоносителя, как у регулятора перепада давлений (расхода), а один, а со второй стороны мембраны присутствует атмосферное давление.

       Импульс давления РД «после себя» отбирается на выходе из клапана по направлению движения теплоносителя, поддерживая заданное давление постоянным в точке отбора этого импульса.

При увеличении давления на входе в РД, он прикрывается, защищая систему от избыточного давления. Установку РД на требуемое давление осуществляют гайкой настройки.

       Рассмотрим конкретный случай. На входе в ИТП давление 8 кгс/см2, температурный график 150/70 °С, и мы предварительно сделали расчет элеватора и просчитали минимально необходимый располагаемый напор перед элеватором, эта цифра получилась у нас равной 2 кгс/см2. Располагаемый напор — это разница давлений между подачей и обраткой перед элеватором.

      Для температурного графика 150/70 °C минимально необходимый располагаемый напор, как правило, в результате расчета получается 1,8-2,4 кгс/см2, а для температурного графика 130/70 °С минимально необходимый располагаемый напор обычно составляет 1,4-1,7 кгс/см2. У нас напомню, получилась цифра 2 кгс/см2, и график — 150/70 °С. Давление в обратке — 4 кгс/см2.

      Следовательно, чтобы добиться необходимого просчитанного нами располагаемого напора, давление перед элеватором должно быть 6 кгс/см2. А на вводе в тепловой пункт, давление у нас, напомню, 8 кгс/см2. Значит, РД у нас должен сработать так, чтобы сбросить давление с 8 до 6 кгс/см2, и держать его постоянным «после себя» равным 6 кгс/см2.

      Подходим к основной теме статьи – как выбрать регулятор давления для данного конкретного случая. Сразу поясню, регулятор давления выбирают по пропускной способности. Пропускная способность обозначается как Kv, реже встречается обозначение KN. Пропускная способность Kv считается по формуле: Kv = G/√∆P. Пропускную способность можно понимать как способность РД пропускать необходимое количество теплоносителя при наличии нужного постоянного перепада давлений.

      В технической литературе встречается также понятие Kvs – это пропускная способность клапана в максимально открытом положении. На практике зачастую наблюдал и наблюдаю, РД подбирают и затем приобретают по диаметру трубопровода. Это не совсем верно.

       Производим далее наш расчет. Цифру расхода G, м3/час получить несложно. Она рассчитывается из формулы G = Q/((t1-t2)*0,001). Необходимая цифра Q у нас есть обязательно, в договоре теплоснабжения. Примем Q = 0,98 Гкал/час. Температурный график 150/70 С, следовательно t = 150, t2 = 70 °С. В результате расчета у нас получится цифра 12,25 м3/час. Теперь необходимо определить перепад давлений ∆P. Что в общем случае обозначает эта цифра? Это разница между давлением на входе в тепловой пункт (в нашем случае 8 кгс/см2) и необходимым давлением после регулятора (в нашем случае 6 кгс/см2).

      Итак, пропускная способность клапана у нас есть. Что необходимо делать дальше? Дальше нужно определиться РД какой фирмы вы будете приобретать, и посмотреть технические данные. Скажем, вы решили приобрести РД-НО от компании ОАО Теплоконтроль. Заходим на сайт компании http://www.tcontrol.ru/ , находим необходимый регулятор РД-НО, смотрим его технические характеристики.

        Видим, что для диаметра dу 32 мм пропускная способность 10 м3/час, а для диаметра dу 40мм пропускная способность 16 м3/час. В нашем случае Kv = 10,404, и следовательно, так как рекомендуется выбирать ближайший больший диаметр, то выбираем — dу 40 мм. На этом расчет и выбор регулятора давления считаем законченным.

        Далее я попросил Александра Фокина рассказать о технических характеристиках регуляторов давления РД НО ОАО «Теплоконтроль» в системе отопления.

         Касаемо, РД-НО нашего производства. Действительно раньше была проблема с мембранами: качество российской резины оставляло желать лучшего. Но уже года 2 с половиной мы делаем мембраны из материала компании EFBE (Франция) — мирового лидера в области производства резинотканных мембранных полотен. Как только заменили материал мембран, так сразу фактически прекратились жалобы на их разрыв.

      При этом хотелось бы отметить один из нюансов конструкции мембранного узла у РД-НО. В отличие от представленных на рынке российских и импортных аналогов мембрана у РД-НО не формованная, а плоская, что позволяет при ее разрыве заменить на любой сходный по эластичности кусок резины (от автомобильной камеры, транспортерной ленты и т.д.).

      У регуляторов давления других производителей, как правило, необходимо заказывать именно «родную» мембрану. Хотя честно стоит сказать, что разрыв мембраны особенно при работе на воде температурой до 130˚С — это болезнь, как правило, отечественных регуляторов. Зарубежные производители изначально используют высоконадежные материалы при изготовлении мембраны.

Сальники.

       Изначально в конструкции РД-НО было сальниковое уплотнение, представлявшее собой подпружиненные фторопластовые манжеты (3-4 штуки). Несмотря на всю простоту и надежность конструкции, периодически их приходилось поджимать гайкой сальника, чтобы предотвратить утечку среды.

      Вообще, исходя из опыта, любое сальниковое уплотнение имеет склонность к потере герметичности: фторкаучук (EPDM), фторопласт, политетрафторэтилен (PTFE), терморасширенный графит — ил-за попаданий механических частиц в область сальника, из «корявой сборки», недостаточной чистоты обработки штока, термического расширения деталей и т.д. Течет все: и Данфосс (чтобы они не говорили), и Самсон с LDM (хотя здесь это исключение), про отечественную регулирующую арматуру я вообще молчу. Вопрос только в том, когда потечет: в течение первых месяцев эксплуатации или в дальнейшем.

       Поэтому мы приняли стратегическое решение отказаться от традиционного сальникового уплотнения и заменить его сильфоном. Т.е. использовать так называемое «сильфонное уплотнение», дающее абсолютную герметичность сальникового узла. Т.е. герметичность сальникового узла теперь не зависит ни от перепадов температур, ни от попадания механических частиц в область штока и т.д. — она зависит исключительно от ресурса и циклопрочности применяемых сильфонов. Дополнительно, на случай выхода из строя сильфона, предусмотрено дублирующее уплотняющее кольцо из фторопласта.

      Впервые мы применили это решение на регуляторах давления РДПД, а с конца 2013 года начали выпускать и модернизированный РД-НО. При этом нам удалось вместить сильфоны в существующие корпуса. Обычно самым большим (да и по сути единственным минусом) сильфонных клапанов является увеличенные габаритные размеры.

      Хотя, мы считаем, что примененные сильфоны не полностью подходят для решения этих задач: думаем, что их ресурса не хватит на все положенные 10 лет работы регулятора (которые обозначены в ГОСТе). Поэтому сейчас мы пробуем заменить используемые трубчатые сильфоны на новые мембранные (их ещё мало кто использует), которые имеют в несколько раз больший ресурс, меньшие габариты при большей «эластичности» и т.д. Но пока за год выпуска сильфонных РД-НО и за 4 года выпуска РДПД ни одной жалобы на разрыв сильфона и утечку среды не было.

ГлавнаяКоммуникацииВодоснабжение

Чтобы стабилизировать работу системы водоснабжения или отопления, надо обязательно предусмотреть в её контуре регулятор давления воды. Это функциональное устройство позволяет защитить магистраль от неблагоприятных факторов и сократить объём потребляемой жидкости. Предлагаем познакомиться с существующими разновидностями и их отличительными особенностями.

Назначение прибора

Для стабилизации работы бытовой техники требуется не только постоянное электрическое напряжение, но и давление в системе. При недостаточном напоре воды стиральная машинка или водонагревательный котёл могут не совсем корректно работать. Чтобы этого не произошло, устанавливается регулятор «после себя», обеспечивающий выравнивание давления воды, поступающей к конечному потребителю.

Существует также регулятор «до себя». Его основным назначением является защита бытовой техники и магистрали от избыточного давления и гидроудара. Такие изделия монтируются в системах отопления для поддержания их технических характеристик.

Регулятор выполняет не только защитную функцию. При его установке в контур системы водоснабжения можно оптимизировать свои затраты на воду.

Внимание! По некоторым подсчётам, установка регулятора давления способствует снижению количества потребляемой воды на 20–25%.

Устройство и принцип действия регуляторов давления воды различного вида

Конструктивное исполнение конкретного агрегата оказывает существенное влияние на его принцип работы. Предлагаем познакомиться с основными разновидностями, чтобы вы смогли сделать выбор в пользу регулятора определённого типа.

Поршневые и мембранные

Устройство поршневого типа имеет простую конструкцию. Для регулировки давления используется подпружиненный поршень небольшого размера. Благодаря его движению, удаётся увеличить, либо уменьшить поперечное сечение магистрали и, тем самым, выровнять давление в системе. Сжимая и ослабляя пружину с помощью регулирующего винта, удаётся установить фиксированное значение давления воды на выходе.

Из-за чувствительности к качеству транспортируемой жидкости, такие регуляторы должны устанавливаться в комплекте с фильтрами для очистки воды. В противном случае, существует риск заклинивания поршня. Учитывая данный факт, современные устройства оснащаются фильтрующими элементами.

КомментарийВладислав МихальцевСлесарь по эксплуатации систем водоснабжения и водоотведения ООО «ГК «Спецстрой»Задать вопрос«Поршневые регуляторы позволяют контролировать давление в пределах 1–5 атм.»

Мембранные регуляторы имеют более надёжное конструктивное исполнение. В их состав входит подпружиненная мембрана, расположенная внутри герметичной камеры. Возникающее давление воздействует на пружину, которая соединена со специальным клапаном. В результате, пропускная способность устройства увеличивается либо снижается.

Автоматические и электронные

Конструктивное исполнение автоматических моделей близко к поршневым регуляторам. Однако в данном случае, роль поршня выполняет мембрана, а пружина подсоединена к заслонке. Как только давление воды начинает повышаться, мембрана начинает двигаться вверх, увлекая за собой заслонку. В результате, сечение частично перекрывается, и давление снижается. После достижения нужного уровня давления в системе, мембрана вместе с заслонкой возвращается на прежнее место.

При уменьшении давления входящего потока мембрана опускается вниз, опуская заслонку. Отверстие протока открывается, и давление на выходе повышается. Благодаря наличию второй пружины на заслонке, автоматические модели позволяют точно регулировать параметры устройства. Для этого используется специальный винт.

Электронные регуляторы обеспечивают самое точное регулирование, а потому имеют достаточно высокую стоимость. Их могут устанавливать «до и после себя». Специальный датчик на входе в систему измеряет давление и отправляет сигнал на управляющее устройство. Последнее даёт команду запорному механизму.

Проточные

У регуляторов данного типа отсутствуют подвижные элементы. Это гарантирует им длительный срок службы и достаточный уровень надёжности. Особая внутренняя конфигурация устройства обеспечивает снижение скорости воды, которая начинает течь медленнее. Могут использоваться в оросительных системах.

Выбираем регулятор давления воды

Чтобы стать обладателем устройства с оптимальным функционалом, надо грамотно подойти к выбору модели. Предлагаем познакомиться с основными критериями, ориентируясь на которые, можно приобрести устройство, идеально подходящее к конкретной системе водоснабжения.

По конструкции

Выбирая между поршневой и мембранной конструкцией, стоит предпочесть второй тип. Они более надёжны в эксплуатации, хотя в изделиях первого типа износ поршня минимален. Поршневые конструкции достаточно чувствительны к качеству воды, поступающей по магистрали. Даже небольшая частичка песка может заклинить поршень.

Мембранный тип не предъявляет повышенных требований к обслуживанию. Благодаря их конструктивному исполнению, исключён контакт с водой. Поэтому можно не опасаться коррозионных процессов. Единственным слабым местом является подвижная диафрагма.

Внимание! Отдав предпочтение регулятору мембранного типа, можно обеспечить стабильную работу системы водоснабжения или отопления.

По техническим параметрам

При выборе подходящего регулятора следует помнить, что каждое изделие рассчитано на определённое давление на входе и выходе. При определении требуемых технических параметров, следует учесть характеристики оборудования, установленного в доме или квартире. Исходя из этих данных, определяют технические характеристики регулятора.

Кроме давления, следует учесть степень нагрева воды, которая будет циркулировать по водопроводу. Если устройство рассчитано на эксплуатацию при температуре от 0ºС до 40ºС, подключать его к системе горячего водоснабжения и отопления нельзя. В таких условиях сможет работать модель, предназначенная для эксплуатации при температуре до 130ºС.

По материалу изготовления

Для обеспечения длительной работы регулятора стоит выбирать изделия, для изготовления которых использовались качественные сплавы с хорошими коррозионными характеристиками. Производители предлагают такие изделия из бронзы, латуни и стали. В составе последней содержатся элементы, повышающие её коррозионную стойкость.

Совет! Чтобы не ошибиться с выбором, не стоит приобретать дешёвую арматуру. Для изготовления таких изделий, скорее всего, использовалось некачественное сырье.

Ведущие производители и рейтинг популярных моделей

Несмотря на большой ассортимент, некоторые модели пользуются особой популярностью. Предлагаем познакомиться с некоторыми из них. Возможно, какие-то приборы вас заинтересуют.

Honeywell D04FM: рейтинг 5/5

Допускает настройку давления в диапазоне 1,5–6 бар. Может эксплуатироваться при максимальной температуре 70ºС. Производительность составляет 2,9 м³/час. Присоединительный диаметр 3/4 дюйма.

Отзыв о редукторе давления воды Honeywell D04FM:

РДВ-15: рейтинг 4,8/5

Подходит для бытового и промышленного применения. Используется для снижения давления воды в системе. Изготовлен из латуни. Выдерживает условное давление 10 атм. Пропускная способность 1,6 м³/час. Рабочая температура до 80ºС. По спецзаказу до 150ºС. Регулирование в пределах 40%.

Valtec VT.087: рейтинг 5/5

Модель актуальная для квартиры. Позволяет отрегулировать давление воды в системе. При номинальном давлении в 16 бар допускает регулировку в пределах 1–4,5 бар. Компактен. Отличается повышенной надёжностью.

Отзыв о регуляторе давления Valtec:

Установка и регулировка регулятора давления воды

Чтобы устройство эффективно справлялась с возложенной на него функцией, его надо правильно установить и отрегулировать. Предлагаем разобраться с тем, как это можно сделать в зависимости от места монтажа.

В квартире

Монтажные работы в квартире выполняются следующим образом:

Иллюстрация	Порядок действий
	Готовим всё необходимое: регулятор, переходник, лён и уплотнительную пасту. Также для работы понадобятся ключи.
	В квартире перекрываем воду. По стояку последовательно располагаем шаровой кран и фильтр. За местом установки должны находиться подключенные к системе приборы учёта.
	На посадочное место на приборе учета наматываем лён и наносим уплотнительную пасту.
	Накручиваем редуктор на прибор учёта.
	Накручиваем лён на верхнюю часть регулятора, наносим уплотнительную пасту и, через переходник, подсоединяем устройство ко второму посадочному месту. Выполняем регулировку редуктора, поворачивая регулировочный винт до тех пор, пока не будут получены требуемые значения давления. Все точки водозабора при этом должны быть закрыты.

В частном доме

Регулятор в частном доме выполняет ту же функцию, что и в квартире. Располагать устройство надо в месте подключения домашней части системы водоснабжения к общему трубопроводу. Более подробно о порядке подключения можно узнать из следующего видео:

Обслуживание регуляторов давления воды

Обслуживание подобных устройств заключается в своевременном контроле состояние давления в системе. Если настройка по каким-то причинам становится невозможной, это явно свидетельствует о том, что регулятор неисправен. В таком случае стоит его снять, отремонтировать и установить на место, либо заменить на новый.

Делитесь в комментариях, установлен ли у вас регулятор давления воды. Какого он типа?

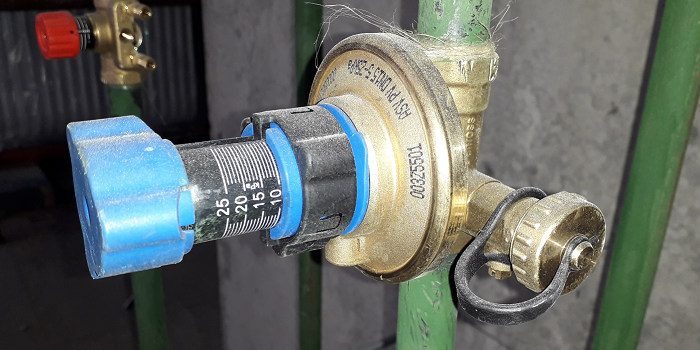

Danfoss ASV-PV, DN15, артикул — 003Z5501.

Регулятор перепада давления представляет собой специальную арматуру, используемую в трубопроводных системах. С помощью данного устройства разница давлений жидкой среды автоматически поддерживается на уровне предварительно заданных значений. Регулирование перепадов осуществляется за счет клапана, проходное сечение которого меняется на основании параметров давления.

Как устроены регуляторы? Конструктивные особенности

Danfoss APT, DN32, артикул — 003Z5704.

Существует два вида регуляторов, которые имеют принципиальные отличия:

1. Для работы регулирующего устройства прямого действия не требуется дополнительный энергоисточник, поскольку управление колебаниями происходит на основе показателей водных масс. В данном случае клапан открывается в момент определенного несоответствия оптимальным параметрам давления. Этот процесс осуществляется с быстротой, соответствующей скорости происходящих в системе изменений параметров.
2. Регуляторы непрямого действия могут работать исключительно при наличии отдельно подключенного энергоисточника. Функцию измерительных элементов в таких устройствах выполняют датчики в количестве двух штук, посредством которых поступает передача сигнала по направлению к контроллеру. В свою очередь, управляющее устройство формирует сигнал, посылаемый регулирующему клапану.

Danfoss ASV-PV, DN20, артикул — 003Z5501.

Несмотря на то, что изделия непрямого действия характеризуются, как высокоточные устройства, их достаточно редко используют. Это объясняется, прежде всего, завышенной стоимостью и конструктивной сложностью таких устройств.

Автоматический регулятор перепада давления прямого действия состоит из:

• задатчика, в роли которого выступает пружина. Некоторые устройства оснащаются пневмомеханизмами или приспособлениями рычажного типа;
• двух импульсных линий, расположенных непосредственно под корпусом самого клапана или вмонтированных в трубы;
• измерителя в виде мембраны. В некоторых случаях используется сильфон или поршневой элемент.

Danfoss ASV-PV, DN15.

Клапаны регуляторов делятся на разгруженные и неразгруженные. Кроме того, они бывают как одно-, так и двухседельными. При этом любое из этих устройств может быть подключено к трубопроводу посредством резьбового или фланцевого соединения, а также методом приваривания патрубков.

Принцип работы регулятора перепада давления

В настоящее время преимущественно применяются регуляторы мембранного типа. Внутри такого устройства располагается камера с установленной по центру мембраной, которая соединяется с затвором клапана. За счет ее смещения в любую из сторон меняется положение затвора, в результате чего количество протекающих через регулятор водных масс сокращается или увеличивается. Воздействие на мембрану осуществляется посредством двух импульсных линий, по которым поступают сигналы, идущие из подающей трубы и «обратки». Реагирующая на разные показатели давлений пружина сжимается, воздействуя, таким образом, на мембрану, занимающую определенное положение.

Danfoss ASV-PV, DN25.

Область применения

Современные регуляторы перепада давления наиболее часто используют в водяных системах теплоснабжения с гидравлическим режимом. Наличие такого устройства позволяет добиться максимально стабильного давления в трубах, задействованных в работе тепловой сети. В условиях правильной установки устройства отопительное оборудование будет надежно защищено от нулевого расхода, связанного с перезапуском системы.

Danfoss ASV-PV, DN15.

Автоматические регуляторы практически не нуждаются в техническом обслуживании. При относительно несложных манипуляциях, связанных с настройкой устройств, они способны поддерживать заданные параметры с достаточно высокой точностью.

Видео

Используемые источники:

• https://vteple.xyz/princip-raboty-reguljatora-davlenija-vody/
• http://meandr.org/archives/35519
• https://teplosniks.ru/teplosnabzhenie/vybor-regulyatora-davleniya-otopleniya.html
• https://housechief.ru/regulyator-davleniya-vody.html
• https://otoplenie-guide.ru/oborudovanie/komplektuyushie/regulyator-perepada-davleniya
