Очистные сооружения – это комплекс специальных сооружений, предназначенный для очистки сточных вод от содержащихся в них загрязнений. Очищенная вода либо используется в дальнейшем, либо сбрасывается в природные водоёмы (Большая советская энциклопедия).
Каждый населенный пункт нуждается в эффективных очистных сооружениях. От работы этих комплексов зависит, какая вода будет попадать в окружающую среду и как это в дальнейшем отразится на экосистеме. Если жидкие отходы не очищать вообще, то погибнут не только растения и животные, но и будет отравлена почва, а вредные бактерии могут попасть в организм человека и вызвать тяжелые последствия.
Каждое предприятие, имеющее токсичные жидкие отходы, обязано заниматься системой очистных сооружений. Таким образом, это отразится на состоянии природы, и улучшит условия жизни человека. Если очистные комплексы будут эффективно работать, то сточные воды станут безвредными при попадании в грунт и водоемы. Размеры очистных сооружений (далее – О.С.) и сложность очистки сильно зависят от загрязнённости сточных вод и их объёмов. Более подробно о этапах очистки сточных вод и видах О.С. читайте далее.
Содержание статьи
Цех аэрации
Аэрация – это активный процесс насыщения воды воздухом, в данном случае путём пропускания пузырьков воздуха через воду. Аэрация используется во многих процессах в очистных сооружениях. Подача воздуха осуществляется одной или несколькими воздуходувками с частотными преобразователями. Специальные датчики кислорода регулируют количество подаваемого воздуха, чтобы его содержание в воде было оптимальным.
Утилизация избыточного активного ила (микроорганизмов)
На биологическом этапе очистки сточных вод образуется избыточный ил, так как микроорганизмы в аэротенках активно размножаются. Избыточный ил обезвоживается и утилизируется.
Процесс обезвоживания проходит в несколько этапов:
- В избыточный ил добавляется специальные реагенты, которые приостанавливают деятельность микроорганизмов и способствуют их сгущению
- В илоуплотнителе ил уплотняется и частично обезвоживается.
- На центрифуге ил отжимается и из него удаляются остатки влаги.
- Поточные осушители при помощи непрерывной циркуляции тёплого воздуха окончательно высушивают ил. Высушенный осадок имеет остаточную влажность 20-30%.
- Затем ил упаковывается в герметичные контейнеры и утилизируется
- Вода же, удалённая из ила, отправляется обратно к началу цикла очистки.
Очистка воздуха
К сожалению, очистные сооружения пахнут не самым лучшим образом. Особенно вонючим является этап биологической обработки сточных вод. Поэтому если очистное сооружение находится вблизи населённых пунктов или объём сточных вод велик настолько, что плохо пахнущего воздуха образуется очень много – нужно подумать об очистке не только воды, но и воздуха.
Очистка воздуха, как правило, проходит в 2 этапа:
- Первоначально загрязнённый воздух подается в биореакторы, где он соприкасается со специализированной микрофлорой, адаптированной для утилизации органических веществ, содержащихся в воздухе. Именно эти органические вещества являются причиной дурного запаха.
- Воздух проходит стадию обеззараживания ультрафиолетом для предотвращения попадания данных микроорганизмов в атмосферу.
Лаборатория на очистных сооружениях
Вся вода, которая выходит из очистных сооружений должна систематически контролироваться в лаборатории. Лаборатория определяет наличие в воде вредных примесей и соответствие их концентрации установленным нормам. В случае превышения того или иного показателя работники очистного сооружения проводят тщательный осмотр соответствующего этапа очистки. И в случае обнаружения неисправности устраняют её.
Административно-бытовой комплекс
Персонал обслуживающий очистное сооружение может достигать нескольких десятков человек. Для их комфортной работы и создаётся административно-бытовой комплекс в него входят:
- Мастерские по ремонту оборудования
- Лаборатория
- Диспетчерская
- Кабинеты административно-управленческого персонала (бухгалтерии, кадровой службы, инженерная и пр.)
- Кабинет руководителя.
Электроподстанция
Электроснабжение О.С. выполняется по первой категории надёжности. Так как длительная остановка работы О.С. из-за отсутствия электричества может вызвать выход О.С. из строя.
Для предотвращение аварийных ситуаций электроснабжение О.С. осуществляется из нескольких независимых источников. В отделении трансформаторной подстанции предусматривается ввод силового кабеля от городской системы электроснабжения. А также ввод независимого источника электрического тока, например, от дизельного генератора, на случай аварии в городской электросети.
Заключение
На основании всего вышесказанного можно сделать заключение о том, что схема очистных сооружений очень сложна и включает различные этапы очистки сточной воды из канализации. В первую очередь необходимо знать, что данная схема применяется только для бытовых сточных вод. Если же имеют место промышленные стоки, то в этом случае дополнительно включают специальные методы, которые будут направлены на снижение концентрации опасных химических веществ. В нашем случае схема очистки включает следующие основные этапы: механическую, биологическую очистку и обеззараживание (дезинфекцию).
Механическая очистка начинается с применения решеток и песколовок, в которых задерживается крупный мусор (тряпки, бумага, вата). Песколовки нужны для осаждения излишнего песка, особенно крупного. Это имеет большое значение для последующих этапов. После решеток и песколовок схема очистных сооружений воды из канализации включает использование первичных отстойников. В них под силой тяжести оседают взвешенные вещества. Для ускорения этого процесса нередко применяют коагулянты.
После отстойников начинается процесс фильтрации, который осуществляется главным образом в биофильтрах. Механизм действия биофильтра основан на действии бактерий, которые разрушают органические вещества.
Следующий этап – вторичные отстойники. В них ил, который унесло с током жидкости, оседает. После них целесообразно использовать метантенк, в нем сбраживается осадок и вывозится на иловые площадки.
Следующий этап – биологическая очистка с помощью аэротенка, полей фильтрации или полей орошения. Заключительный этап – дезинфекция.
Виды очистных сооружений
Для обработки воды применяются самые различные сооружения. Если планируется проводить данные работы в отношении поверхностных вод непосредственно перед их подачей в разводящую сеть города, то применяются следующие сооружения: отстойники, фильтры. Для сточных вод можно использовать более широкий круг устройств: септики, аэротенки, метантенки, биологические пруды, поля орошения, поля фильтрации и так далее. Очистные сооружения бывают нескольких видов в зависимости от их предназначения. Они отличаются не только объёмами очищаемой воды, но и наличием этапов её очистки.
Городские очистные сооружения
Данные О.С. являются самым крупными из всех, они применяются в крупных мегаполисах и городах. В таких системах применяют особо эффективные методы очистки жидкости, например, химическую обработку, метантанки, установки флотации Они предназначены для очистки городских сточных вод. Эти воды представляют собой смесь бытовых и производственных стоков. Поэтому загрязнителей в них весьма много, и они очень разнообразны. Воды очищаются до нормативов сброса в водоем рыбохозяйственного назначения. Нормативы регламентируются приказом Минсельхоза России от 13.12.2016 г. № 552 «Об утверждении нормативов качества воды водных объектов рыбохозяйственного значения, в том числе нормативов предельно допустимых концентраций вредных веществ в водах водных объектов рыбохозяйственного значения».
На данных О.С., как правило, используются все этапы очистки воды, описанные выше. Наиболее показательным является пример Курьяновских очистных сооружений.
Курьяновские О.С. являются крупнейшими в Европе. Его мощность составляет мощностью 2,2 млн.м3/сут. Они обслуживают 60% сточных вод города Москвы. История этих объектов уходит своими корнями в далёкий 1939 год.
Локальные очистные сооружения
Локальные очистные сооружения – это сооружения и устройства, предназначенные для очистки сточных вод абонента перед их сбросом в систему коммунальной канализации (определение дано Постановлением Правительства РФ от 12 февраля 1999 г. №167).
Существует несколько классификаций локальных О.С., например, существуют локальные О.С. подключаемые к центральной канализации и автономные. Локальные О.С. могут использоваться на следующих объектах:
- В небольших городах
- В поселках
- В санаториях и пансионатах
- На автомойках
- На приусадебных участках
- На производственных предприятиях
- И на прочих объектах.
Локальные О.С. могут быть весьма различны от небольших узлов до капитальных сооружений, которые ежедневно обслуживает квалифицированный персонал.
Очистные сооружения для частного дома.
Для утилизации сточных вод частного дома используется несколько решений. Все они имеют свои преимущества и недостатки. Однако выбор всегда остаётся за владельцем дома.
1. Выгребная яма. По правде говоря, это даже не очистное сооружение, а просто резервуар для временного хранения стоков. При заполнении ямы вызывается ассенизационная машина, которая выкачивает содержимое и отвозит его для дальнейшей переработки.
Эту архаичную технологию до сих пор используют из-за её дешевизны и простоты. Однако она имеет и существенные недостатки, которые, порой, сводят на нет все её достоинства. Сточные воды могут попадать в окружающую среду и подземные воды, тем самым загрязняя их. Для ассенизаторской машины нужно предусматривать нормальный подъезд, так как вызывать её придётся достаточно часто.
2. Накопитель. Представляет собой ёмкость из пластика, стеклопластика, металла или бетона, куда сливаются сточные воды и хранятся. Затем они выкачиваются и утилизируются ассенизаторской машиной. Технология аналогична выгребной яме, но воды не загрязняют окружающую среду. Минусом такой системы является тот факт, что весной при большом количестве воды в грунте накопитель может быть выдавлен на поверхность земли.
3. Септик – представляет собой большие емкости, в них такие вещества, как крупная грязь, соединения органики, камни и песок уходят в осадок, а такие элементы, как различные масла, жиры и нефтепродукты остаются на поверхности жидкости. Бактерии, которые обитают внутри септика, добывают кислород для жизни из выпавшего осадка, при этом снижают уровень азота в сточных водах. Когда жидкость выходит из отстойника, то становится осветленной. Затем ее очищают при помощи бактерий. Однако важно понимать, что в такой воде остается фосфор. Для окончательной биологической очистки могут применяться поля орошения, поля фильтрации или колодцы-фильтры, работа которых тоже основана на действии бактерий и активного ила. На этой площади нельзя будет выращивать растения с глубокой корневой системой.
Септик весьма дорог и может занимать большую площадь. Следует иметь ввиду, что это сооружение, которое предназначено для очистки небольшого количества бытовых сточных вод из канализации. Однако результат стоит затраченных средств. Более наглядно устройство септика отражено на рисунке ниже.
4. Станции глубокой биологической очистки являются уже более серьёзным очистным сооружением в отличии от септика. Для работы этого устройства требуется электроэнергия. Однако и качество очистки воды составляет до 98%. Конструкция является достаточно компактной и долговечной (до 50 лет эксплуатации). Для обслуживания станции в верху, над поверхностью земли имеется специальный люк.Ливневые очистные сооружения
Несмотря на то, что дождевая вода считается достаточно чистой, однако она собирает с асфальта, крыш и газонов различные вредные элементы. Мусор, песок и нефтепродукты. Для того, чтобы всё это не попадало в ближайшие водоёмы и создаются ливневые очистные сооружения.
В них вода проходит механическую очистку в несколько этапов:
- Отстойник. Здесь под действием силы тяжести Земли оседают на дно крупные частицы – камешки, осколки стекла, металлические детали и пр.
- Тонкослойный модуль. Здесь масла и нефтепродукты собираются на поверхности воды, где и собираются на специальных гидрофобных пластинках.
- Сорбционный волокнистый фильтр. Он улавливает всё то, что пропустил тонкослойный фильтр.
- Коалесцентный модуль. Он способствует отделению частиц нефтепродуктов, всплывающих на поверхность, размер которых больше 0,2 мм.
- Угольный фильтр доочистки. Он окончательно избавляет воду от всех нефтепродуктов, которые в ней остаются после прохождения предыдущих ступеней очистки.
Проектирование очистных сооружений
Проектирование О.С. определить их стоимость, правильным образом выбрать технологию очистки, обеспечить надежность работы конструкции, привести сточные воды к нормам качества. Опытные специалисты помогут найти эффективные установки и реагенты, составят схему очистки сточных вод и введут установку в эксплуатацию. Еще один важный момент – составление сметы, которая позволит планировать и контролировать расходы, а также внести коррективы в случае необходимости.
На проект О.С. сильно влияют следующие факторы:
- Объёмы сточных вод. Проектирование сооружений для приусадебного участка это одно, а проект сооружений для очистки сточных вод коттеджного посёлка – это другое. Притом нужно учитывать, что возможности О.С. должны быть больше текущего количества сточных вод.
- Местность. Сооружения для очистки сточных вод требуют подъезда специального транспорта. Также нужно предусмотреть электропитание объекта, отведение очищенной воды, расположение канализации. О.С. могут занимать большую площадь, однако они не должны создавать помех соседним зданиям, сооружениям, участкам дорогам и другим сооружениям.
- Загрязнённость сточных вод. Технология очистки ливневых вод сильно отличается от очистки хозяйственно-бытовых.
- Требуемый уровень очистки. Если заказчик хочет сэкономить на качестве очищаемой воды, то необходимо использовать простые технологии. Однако если нужно сбрасывать воду в природные водоёмы, то качество очистки должно быть соответственным.
- Компетентность исполнителя. Если Вы заказываете О.С. у неопытных компаний, то готовьтесь к неприятным сюрпризам в виде увеличения смет на строительство или вплывшего по весне септика. Это случается потому, что в проект забывают включить достаточно критичные моменты.
- Технологические особенности. Используемые технологии, наличие или отсутствие этапов очистки, необходимость возведения систем, обслуживающих очистное сооружение – всё это должно отражаться в проекте.
- Другое. Невозможно всё предусмотреть наперёд. По мере проектирования и монтажа очистного сооружения в проект плана могут вноситься различные изменения, которые нельзя было предусмотреть на начальном этапе.
Этапы проектирования очистного сооружения:
- Предварительные работы. Они включают изучение объекта, уточнение пожеланий заказчика, анализ сточных вод и пр.
- Сбор разрешительной документации. Этот пункт, как правило, актуален для возведения больших и сложных сооружений. Для их строительства необходимо получить и согласовать соответствующую документацию у надзорных инстанций: МОБВУ, МОСРЫБВОД, Росприроднадзор, СЭС, Гидромет и пр.
- Выбор технологии. На основании п. 1 и 2. происходит выбор необходимых технологий, используемых для очистки воды.
- Составление сметы. Затраты на строительство О.С. должны быть прозрачны. Заказчик должен точно знать сколько стоят материалы, какова цена устанавливаемого оборудования, какой фонд оплаты труда рабочих и т.д. Также следует учесть затраты на последующее обслуживание системы.
- Эффективность очистки. Несмотря на все расчёты результаты очистки могут быть далеки от желаемых. Поэтому уже на этапе планирования О.С. необходимо провести эксперименты и лабораторные исследования, которые помогут избежать неприятных неожиданностей после окончания строительства.
- Разработка и согласование проектной документации. Для начала возведения очистных сооружений необходимо разработать и согласовать следующие документы: проект санитарно-защитной зоны, проект нормативов допустимых сбросов, проект предельно допустимых выбросов.
Монтаж очистных сооружений
После того как проект О.С. был подготовлен и все необходимые разрешения были получены наступает стадия монтажа. Хотя монтаж дачного септика сильно отличается от строительства очистного сооружения коттеджного посёлка, однако всё равно они проходят несколько стадий.
Во-первых, подготавливается местность. Роется котлован для установки очистного сооружения. Пол котлована засыпается песком и утрамбовывается, либо бетонируется. Если очистное рассчитано на большое количество сточных вод, то как правило, оно возводится на поверхности земли. В таком случае заливается фундамент и на него уже устанавливается здание или сооружение.
Во-вторых, осуществляется монтаж оборудования. Оно устанавливается, подключается к системе канализации и водоотведения, к электрической сети. Этот этап очень важен так как он требует от персонала знаний специфики работы настраиваемого оборудования. Именно неправильным монтаж, чаще всего, становится причиной выхода из строя оборудования.
В-третьих, проверка и сдача объекта. После монтажа готовое очистное сооружение проходит проверку на качество очистки воды, а также на способность работать в условиях повышенной нагрузки. После проверки О.С. сдаётся заказчику или его представителю, а также, при необходимости, проходит процедуру государственного контроля.
Обслуживание очистных сооружений
Как и любое оборудование очистное сооружение тоже нуждается в обслуживании. В первую очередь из О.С. необходимо удалять крупный мусор, песок, а также избыточный ил, которые образуются в ходе очистки. На крупных О.С. количество и разновидность удаляемых элементов может быть значительно больше. Но в любом случае удалять их придётся.
Во-вторых, осуществляется проверка работоспособности оборудования. Неполадки в каком-либо элементе могут быть чреваты не только снижением качества очистки воды, но и выходом из строя всего оборудования.
В-третьих, в случае обнаружения поломки, оборудование подлежит ремонту. И хорошо, если оборудование будет на гарантии. Если же гарантийный срок истёк, то ремонт О.С. придётся осуществлять за свой счёт.
Причины поломки очистных сооружений:
- Неправильный выбор вида О.С. на стадии проектирования.
- Неправильный монтаж оборудования.
- Превышение предельного количества сточных вод.
- Сбои в электроснабжении.
- Нерегулярная очистка О.С.
- Нарушение правил пользования О.С.
- Прочее.
Таким образом, в этой статье мы получили определение очистных сооружений, узнали основные этапы очистки сточных вод (механический и биологический). Поняли, что во многих случаях следует сточные воды доочищать. Вспомогательные помещения используются только на крупных О.С. Видов очистных сооружений существует достаточно много: городские, локальные, ливневые и пр. Все они предназначены для различных объёмов сточных вод и мест их использования. Жизненный цикл О.С. можно разделить на 3 этапа: проектирование, монтаж и обслуживание.
Если вас интересует стоимость очистных сооружений, то уточняйте информацию у опытных специалистов по телефону +7 (495) 662-40-35. Сотрудники нашей компании имеют многолетний опыт работы в данной сфере, обладают соответствующими знаниями, потому быстро и качественно подберут для вас подходящие системы очистки и модели оборудования.
SeptikExpert.comОчистные сооруженияОбзор разновидностей очистных сооружений канализации: устройство, плюсы и минусы, правила монтажа (СП)
При установке очистного оборудования для сточных вод необходимо учитывать нормы, документы. Чтобы грамотно поставить очистное сооружение необходимо учитывать также размер площади, сделать расчеты, составить план. После подготовительных работ можно приступать к установке. Для новичка это будет нелегко. Поэтому лучше обратиться за помощью к специалистам.
Принцип действия очистных сооружений канализационной системы: этапы
Механическая стадия очищения стоков:
На первой стадии очистки сточные воды попадают в специальную емкость. Бак компенсирует высокую нагрузку в пиковые часы. А сильный насос размеренно нагнетает подходящий объем воды для прохождения всех степеней очищения.
Затем вода поступает в цех машинного очищения. До 75% загрязнений устраняется непосредственно на данном стадии. Тут имеется ряд устройств для удаления большого мусора:
- Решетки и сита
- Песколовки
- Жироловки
Биологическое очищение:
Биоочистка может представлять собой отдельную конструкцию и также может быть главной стадией в целой системе по очистке сточных вод.
Суть очищения: очистка, удаление из стоков разных нечистот (органики, азота) с помощью активных микроорганизмов.
Данные бактерии насыщаются вредоносными загрязнениями. Как результат происходит очищение воды. Биологическое очищение исполняется в пару стадий:
- Аэротенк
- Цех очистки воздуха
- Вторичные отстойники
- Обработка осадка
Виды систем очистки канализации
ЛОС
Представляет собой комплекс инженерных сооружений, который эффективно справляется с очисткой стоков. Рассмотрим схему работы.
Применяя насос (если есть уклон он не понадобиться) стоки из дома через проложенные трубы проникают в септик. В емкости совершается процедура отстаивания, брожение в анаэробных (при нехватке воздуха). Благодаря локальной очистки происходит очищение около 65%.
К данной цифре необходимо добавить не растворенные фракции. Они залегают на дне емкости. Осветленные подобным способом стоки продолжают очистку уже естественным методом в постройках подземной фильтрации, а нерастворимые фракции вывозят ассенизатором.
Септики
Местная очистная конструкция, назначенная для обустройства независимой от центральных сеток канализационной системы. Ключевые цели септика- временное накапливание стоков с их дальнейшим фильтрованием.
Функционирование каждого очистного устройства основывается на правилах гравитационного отстаивания и биологического фильтрования.
Поскольку активно развивается биотехнология, то для очистки массово используют ферменты — вещества, выполняющие функцию катализаторов в живых организмах, а также биологические фильтры. Если говорить про фильтры, то здесь важное значение имеет загрузка.
Загрузка биофильтра характеризуется соответствующими главными параметрами: вышиной слоя, удельной площадью поверхности, пористостью и плотностью загрузки.
Очищение проходит четыре этапа:
- Первая стадия.
По трубе стоки поступают в 1 резервуар либо отсек. Тут совершается грубая очистка от взвешенных больших элементов. Тяжелые взвеси (песчинки) садятся на дно камеры. Легкие фракции (жиры) поднимаются наверх и направляются в другую камеру.
Разложение тяжелых элементов.</li>
На дне камеры нечистоты начинают бродить, распадаются до 3 суток. В итоге получается плотная консистенция, СО2 и Н2О.
Стадия повторной очистки.</li>
В другой камере происходит процесс разложения загрязнений еще раз. В определенных конструкциях для очистки воды на этой стадии за счет влияния микроорганизмов, вещества проходят процесс распада на химические и органические объединения.
Отведение воды.</li>
Здесь важно учитывать конструкцию. Чистая вода далее выкидывается в землю, и использоваться как вода для полива. Когда уровень очищения не полностью окончен, то стоки вновь продолжают стадию очистки, а конкретно доочистку через инфильтрат, дренажную конструкцию, фильтрационное поле.
Инфильтрат нужен для полного очищения вод и их вывод в почву. Благодаря своей системе, устройство реализовывает вывод воды на небольшую глубину земли.</ol>
Аэротенки
Эти конструкции обычно имеют форму прямоугольника. В емкости производится биохимическое очищение. Резервуар оснащается аэратором.
Эта система позволяет стокам с илом насыщаться кислородом. А это важное условие для аэробных бактерий. Рассмотрим, как функционирует устройство:
- Загрязненные стоки проникают в центральную часть системы. Другими словами -1 камера.
- После частичного очищения воды перекачиваются с помощью струйного насоса в аэротенк. Здесь сточные воды перемешиваются с активным илом.
- После поступления в сооружение в виде проточного резервуара стоки переливаются во 2 резервуар. При этом микроорганизмы вместе с илом, которые находятся на дне, вернутся в емкость прямоугольного сечения — аэротенка.
- Во 2 емкости стоки остаются дальше. Здесь происходит заключительный этап очистки. Так как микроорганизмы постоянно множатся, их число за определенный период не уменьшается, а результативность очистки аэротенка лишь возрастает.
Другие
Главное задание очистных устройств — избежать проникновения вредоносных элементов в находящуюся вокруг среду. Помимо механической и биологической очистки стоков есть еще и другие варианты:
Химический способ очистки представляет собой реагент, который растворяется в воде. В результате появляются хлопья, которые залегают на дне в варианте взвешенных элементов.
- Физико-химический способ представляет собою окисление, фильтрование и отведение реагентов. Таким образом, все вещества, в том числе фосфор, азот. А также органические включения удаляются.
- Дезинфекция. Влияние ультрафиолета относится к лучшим вариантам дезинфекции.
Биологические фильтры для очистных сооружений
Биофильтр — система, которая включает специальный материал. Через данный материал проходит процесс фильтрации. При этом на поверхности формируется оболочка.
Ключевая часть фильтра — материал, который вы выберете для очищения сточных вод. По виду материала биофильтры разделяют на 2 категории: с объемной загрузкой (щебень, галька, керамзит) и с плоскостной (пластик устойчив к температурному режиму в пределах от шести до тридцати градусов).
Особенности ливневой и дренажной систем канализации
Ключевая цель ливневой системы: скапливать с помощью объединенных желобов и труб, с кровли дождевую либо талую воду. Такая конструкция включает две составляющие: наружная (желоба под кровлей) и подземная (трубы).
Дренажная система важна для сбора избыточного количества жидкости из земли. Главная цель дренажа — не позволить увеличение УГВ, избежать затопления участка.
Автономные очистные сооружения
АОС нужны, когда на участке невозможно подключиться к централизованной системе канализации. Главной задачей таких конструкций считается очищение канализационных вод до уровня, что допустим для сброса в природную среду.
При организации локальной системы очистки стоков, сбрасываемые канализационные стоки поступают в резервуары накопители, а оттуда в блоки емкостей.
Правила проектирования и главные регламентирующие документы
В ходе проектирования производится определение технического задания, прилагается требуемая проектная документация, собираются разнообразные сведения о текущем состоянии объекта. После выполняется заключение договора на проектирование.
Когда вся информация будет собрана, документы подписаны можно приступать к началу проектирования. На участок приезжает бригада работников и приступает к проектированию очистных построек.
В проект входят чертежи и схемы, а также расчеты, рисунки без которых невозможно будет установить и построить очистную конструкцию При формировании проекта следует обратиться к нормам ГОСТ Р 21.1101, СП 132.13330, СП 18.13330.
Стоит учитывать целесообразность кооперирования систем канализации объектов, принимать во внимание экономическую, санитарную оценки построек и вероятность их применения.
Рассмотрим руководство этапов проектирования:
Монтаж канализации может быть сделан качественно исключительно тогда, когда эксперты смогли грамотно сформировать план предстоящей конструкции. Поэтому подготовка важна и выглядит таким образом:
- выезд на объект для извлечения топографических данных, выполнения пробного очищения;
- планирование технологии очистки и подбор оснащения;
- клиент и специалисты уточняют все важные моменты, включая смету на очистные постройки;
- проект составляется на базе приобретенной информации;
- окончательное согласование проекта с заказчиком.
Технологические схемы очистных сооружений
Изначально необходимо разобраться в вопросе подбора схемы. При выборе схемы принимать во внимание следующее:
- возможность сокращения размеров загрязненных сточных вод, возникающих в технологических процессах за счет внедрения безотходных и безводных производств;
- последовательное применение воды в разных технологиях;
- условия выпуска производственных сточных вод;
- удаления и применения осадков и отходов.
Особенности выбора очистных сооружений для частного и общего использования
Установка канализации в загородном доме требует кропотливой подготовки. Проанализируем обстоятельства, которые влияют на выбор очистной конструкции:
- Число особ проживающих в доме постоянно. От числа проживающих особ в доме зависит частота применения конструкции.
- Залповый сброс (временное поступление в канализацию сточных вод).
- Производительность системы очищения. Она высчитывается в м3 либо в л за день. 4. Углубленность залегания трубы.
- Из какого материала будет сделана конструкция.
- Будет ли зависеть система от электропитания.
- Характеристика рельефа (уклоны).
- Вид почвы, состав.
- Стоит учитывать УГВ, глубину.
- Масштабы участка.
Правила обслуживания и реконструкции очистных сооружений: периодичность, основные аспекты
Необходимость обслуживания очистных построек заключается в способности обеспечения исправного функционирования и прочности общего локального комплекса очистных построек. Помимо этого нужно своевременно заметить образовавшиеся недостатки в работе службы эксплуатации.
Очищающие постройки могут дать сбой, причем, даже если вы знаете как ею пользоваться. Бывают ситуации, от которых вы не зависите. К примеру, в результате аварии может поломаться также очистное сооружение. В данном случае лучше обратиться к специалистам.
Кроме того со временем оборудование устаревает. В этом случае понадобится выполнить реконструкцию оборудования. Когда появляются условия, по которым следует осуществить ремонт либо реконструкцию очистных построек компания берет на себя надлежащее решение, разрабатывается особый комплекс выполнения подобных трудов.
Для извлечения комплексного решения необходимы сведения о появлении трудностей, степени засорения, размере стоков. Также новая постройка по очистке может дать сбой.
В данном случае лучше обратиться в компанию, у которой вы покупали конструкцию и докупить добавочное оборудование. К эконом варианту относится применение бактерий.
Большинство владельцев частных домов интересуются как часто можно проводить очистку самого резервуара и когда звонить в сервис. Все зависит от модели очистного оборудования.
Когда вы ощутите противный запах, доносящийся из конструкции, стоит сразу же позвонить в сервис. На примере разных конструкций можно охарактеризовать сколько раз в год проводить переработку сточных вод.
Так, энергонезависимый септик нетребователен и потребует слива воды и остатков раз в год. Твердые остатки залегают на дно емкости.
С подобным очистным оснащением нужна не лишь откачка осадка, однако, и верная переработка. Невзирая на то, что энергонезависимый септик имеет простую структуру все же при любых сбоях в работе лучше позвонить специалистам.
При круглогодичном применении, аэробный септик необходимо осматривать до двух раз на протяжении целого года. Однако смены компонентов оснащения не потребуется. К тому же важно проверять хотя бы раз в месяц уровень очистки стоков. Следите за тем, чтобы оттуда не доносились неприятные запахи, а также не было разных включений.
Так, самое лучшее решение от избавления сточных вод — покупка специальной очистной конструкции. С таким оборудованием в частном доме вы будете жить комфортно. Если есть какие-то вопросы о процессе установки очистных сооружений, то всегда можно обратиться за помощью к специалистам.
<index>

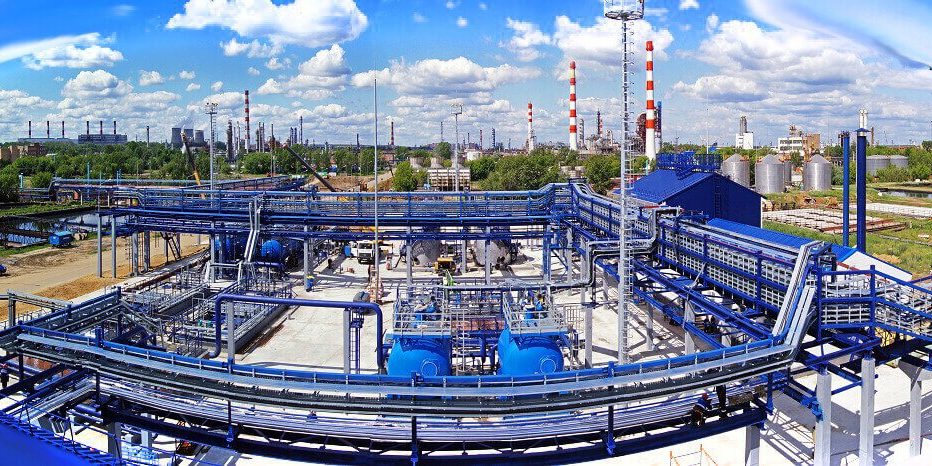

Очистные сооружения – это оборудованные комплексы, предназначенные для очищения, обеззараживания канализационных вод. Необходимы для сохранения экологии окружающей среды. Состоят из специальных фильтров, где происходит поэтапная обработка сточных вод. В таких сооружениях используются реагенты. Применяются различные методы очистки.
Узнайте про назначение и виды очистных сооружений.
Сточные воды из канализационных труб содержат много загрязнителей – фекальные массы, поверхностно-активные вещества, бумага и т.д. Поэтому перед тем, как выпустить их в водоем, необходима поэтапная очистка, включающая механический и биологический способы.
Механический
Хозяйственно-бытовые сточные воды поступают в насосную станцию, в резервуар. Воды попадают в цех механической очистки для избавления от крупных отходов – бытового мусора: полиэтиленовых пакетов, тряпок, бумаги.
Существует несколько водоочистных устройств для избавления от загрязнителей:
- Решетки, сита. Ширина отверстий в них не превышает 1,6 см, что позволяет улавливать мусор, попавший в канализацию, – изделия из пластмассы, банки, бутылки. Твердые отходы вывозят на переработку. Решетки сделаны из металлических прутьев.
- Песколовки. Эти устройства улавливают более мелкий мусор – частицы песка, осколки стекол, мелкие камни, которые выкачиваются насосом, промываются.
- Жироловки способны отфильтровывать жир, масла, бензин и углеводороды.
- Отстойники. Существуют вертикальные и горизонтальные отстойники. Они используются для того, чтобы освободить воду от взвешенных частиц и ила. Для ускорения протекания реакций используют реагенты.
- Прочие элементы очистки – мембраны, септики.
Биологический
При помощи специальных бактерий, водорослей сточные воды очищают от загрязнений.
Аэробные и анаэробные бактерии питаются химическими веществами, перерабатывая их в более безопасные для окружающей среды соединения.
Этапы биологической очистки:
- Аэротенк. В нем вода, проходящая очистку, смешивается с илом, содержащим микроорганизмы. Если бактерии аэробные, то вода обогащается кислородом для их дыхания.
- Цех очистки воздуха.
- Вторичные отстойники. Они необходимы для очистки от ила, содержащего микроорганизмы. Используются поверхностный и придонный скребковые механизмы, удаляющие ил сверху и со дна отстойника.
- Обработка осадка ила. В процессе его сбраживания образуется метан, который может быть использован в производственных целях. Иногда сбраживание происходит с участием кислорода, для этого нужен преаэратор. Сбродивший ил просушивается с помощью вакуум-фильтров.
-
Можно проводить доочистку сточных вод.
Современные биофильтры, содержащие специальные бактерии. Они могут состоять из гранитной крошки. Периодически проводится чистка фильтров и замена их содержимого.
Сначала сточные воды после механической очистки проходят фильтрацию, затем поступают во вторичные отстойники. Ил из отстойников направляется в аэротенк, затем его уплотняют и высушивают.
Механический и биологический этапы очистки удаляют 90% загрязнителей, однако не избавляют воду от микроорганизмов, что опасно для окружающей среды. Поэтому необходима доочистка.
Биореакторы глубокой доочистки
Биореакторы используются для окисления неорганических веществ и превращения их в органические. Реакции происходят на поверхности специальных дисков. Автотрофные микроорганизмы нуждаются в кислороде, поэтому включается аэрация жидкости.
Фильтрация происходит через песок. Сточные воды подаются снизу вверх. Сами фильтры расположены ниже других установок. Содержимое фильтров автоматически обновляется.
Обеззараживание воды ультрафиолетом
Для дезинфекции воды используется хлорирование, озонирование, гамма-облучение, переменный ток, ультразвук, ультрафиолетовое излучение.
Ультрафиолетовое облучение – эффективный способ, позволяющий уничтожать все болезнетворные микроорганизмы – бактерии, вирусы, простейших, грибки. Мутность снижает эффективность облучения, поэтому необходима большая мощность. Постепенно загрязнения оседают на УФ-лампе, и ее нужно чистить.
Виды хлорирования: суперхлорирование, двойное хлорирование, с предварительной аммонизацией. Ультрафиолетовое облучение имеет преимущество перед хлорированием – не оставляет запах и не вредит здоровью, не загрязняет окружающую среду.
Ультрафиолетовое обеззараживание воды.
Очистка от фосфатов
Фосфаты содержатся в стиральных порошках и других моющих средствах. Они загрязняют окружающую среду, приводя к цветению водоемов. Для очистки от солей фосфорной кислоты используют уплотнители перед биологическим этапом очистки и песчаными фильтрами.
Виды очистных сооружений
Для очистки поверхностных вод из водоема перед подачей в дома используются отстойники и фильтры. Чтобы обработать канализационные отходы, применяют аэротенки, метантенки, септики, поля орошения и фильтрации, биологические пруды.
ОС характеризуются наличием этапов очистки, объемом обрабатываемой воды.
Городские
Эти КОС используются в городах. Они снабжены метантенками, устройствами флотации. Предназначены для очищения канализационных бытовых и производственных жидких отходов.
Крупнейшими ОС являются Курьяновские ОС, обрабатывающие в день более 2 млн м³ отходов.
Локальные
Это очистные сооружения, обрабатывающие сточные воды абонента. Существуют автономные ОС и ОС, подключенные к общей канализации. Они используются в небольших городах, селах, предприятиях, дачных участках, автомойках. Обслуживаются такие ОС специалистами.
Для частного дома
Существует несколько видов очистных сооружений для частных домов:
- Выгребная яма – это место для сброса канализационных отходов. Для ее обслуживания необходимы услуги ассенизатора, поэтому при ее сооружении нужно позаботиться об удобном подъезде к ней. Недостаток состоит в том, что такая яма может загрязнять подземные воды.
- Накопитель. В отличие от выгребной ямы не загрязняет окружающую среду, т.к. представлен емкостью из металла или пластика. По мере ее наполнения необходимо вызывать ассенизационную машину.
-
Ливневое очистное сооружение.
Септик. Это оборудованная большая емкость, в которой происходит осаждение камней, песка, подъем жировых капель на поверхность, биологическая очистка со снижением уровня азотистых веществ. Недостатком септика является дороговизна и выброс фосфатов, большая площадь сооружения. Его необходимо дополнять полями орошения, фильтрации.
- Станция глубокой биологической очистки. Является самым эффективным сооружением. Используется электричество.
Ливневые
Используются для очистки дождевых стоков, в которые попадают нефтепродукты, мусор.
Обработка происходит через несколько устройств:
- Отстойник. Здесь происходит очищение от крупного мусора.
- Тонкослойный модуль. На гидрофобных пластинках собираются нефтепродукты, масла, жиры.
- Сорбционный волокнистый фильтр. Задерживает то, что не уловило предыдущее устройство.
- Коалесцентный модуль. Отделяет жировые капли более 0,2 мм в диаметре.
- Угольный фильтр доочистки. Полностью очищает воду от нефтепродуктов.
Вспомогательные помещения очистных сооружений
Для обслуживания ОС необходима административная часть, лаборатория, цех аэрации, очистка воздуха.
Цех аэрации
В этом помещении обеспечивается насыщение жидких отходов кислородом с помощью воздуходувок. Датчики фиксируют уровень насыщения кислородом.
Ил образуется на этапе биологической очистки. Он удаляется, обезвоживается и утилизируется. Для обезвоживания ила используют вещества, сгущающие его. Затем его помещают в илоуплотнитель. Потом в центрифугу. Его высушивают теплым воздухом. Вода, выделившаяся при центрифугировании, повторяет цикл очистки.
Очистка воздуха
Воздух очистных сооружений имеет неприятный запах и загрязняет атмосферу. Поэтому его сначала прогоняют через биореактор, а затем обеззараживают ультрафиолетом.
Лаборатория на очистных сооружениях
Лаборанты, обслуживающие ОС, делают пробы воды на содержание в них микробов, загрязнений. Таким образом они контролируют качество очистки и исправность оборудования.
Может быть лаборатория на очистных сооружениях.
Административно-бытовой комплекс
В состав административного комплекса входят ремонтные мастерские, кабинеты руководителя, бухгалтеров, инженеров, кадровых работников, лаборатории, диспетчерской.
Электроподстанция
Электричество необходимо для работы всей системы, в том числе ультрафиолетовых ламп, другого оборудования. Чтобы электростанция работала бесперебойно, ее оснащают дизельным генератором.
Проектирование очистных сооружений
Проектировщики ОС учитывают мощность сооружений, уровень загрязненности жидких отходов, требуемый уровень очистки.
Стадии проектирования:
- Предварительные работы – оценка загрязненности, желаемой площади постройки.
- Сбор документов на разрешение у Природнадзора, СЭС.
- Выбор технологии очищения.
- Составление сметы на строительство.
- Лабораторные пробы на эффективность.
- Разработка и согласование документов на проект.
Видео о схеме ОС.
Монтаж сооружений очистки
Монтаж ОС происходит в несколько стадий:
- Роется котлован для ОС, засыпается песком или бетонируется. Либо закладывается фундамент, на котором строят здание.
- Подключается оборудование (фильтры, аэрация) к канализации, электросети, системе водоснабжения.
- Объект проверяется на качество работы, устойчивость к перегрузке и сдается.
Для корректной работы ОС необходимо его постоянное обслуживание.
</index>
Очистные сооружения канализации необходимы для рационального отвода сточных, хозяйственно-бытовых и ливневых вод. При неправильном функционировании этих конструкций окружающей среде может быть нанесён значительный вред. Именно поэтому работа канализационных систем регламентируется и контролируется на законодательном уровне.
Принцип действия канализационной конструкции
В состав системы канализации могут входить разнообразные устройства. Но, несмотря на это, очистка отходов осуществляется по определённому алгоритму.
Первый этап
На первом этапе сточные воды очищаются механическим способом. Задержка крупных загрязнений, которые имеют минеральное и органическое происхождение, производится решётками и ситом. С помощью песколовок осуществляется фильтрация более мелких частиц – битого стекла, песка и шлака. Мембранным устройством производится более тщательная очистка. В отстойнике отделяются взвешенные вещества. Таким образом удаляются минеральные загрязнения.
Второй этап
На следующем этапе для очистки используются биологические средства. Органические соединения распадаются под воздействием особо активных бактерий. Жидкость пропускается через биофильтр. В результате образуется ил и газообразные соединения.
Третий этап
На окончательной стадии обеззараживания сточных вод используются дополнительные химические соединения. Полученную жидкость уже можно применять в технических целях.
Принцип химического очищения воды
Виды канализационных систем
Очистные сооружения канализации проектируются до начала проведения строительных работ. Важно выбрать правильную канализационную конструкцию, которая сможет решать поставленные задачи по утилизации отходов и обладать достаточным уровнем производительности. Сегодня очистку сточных вод можно производить с помощью следующих устройств:
- локальных очистных аппаратов;
- индивидуальных автономных конструкций;
- блочных систем и модулей.
Локальные системы очистки
Локальные очистные сооружения – это такие конструкции, с помощью которых осуществляется очистка и сбор отходов на различных по размерам объектах. Они могут иметь хозяйственно-бытовое или промышленное назначение и являются основой автономной системы канализации.
Устройство ЛОС — локальное очистительное сооружение
В классических очистных устройствах скорость движения стоков снижается по мере удаления от места сброса. Происходит постепенное оседание твёрдых частиц на дне. Удаление остальных нечистот производится системами доочистки. Для классических очистных сооружений необходимы достаточно большие ёмкости, в которых производится отстаивание отходов. Подобное требование трудно реализовать в индивидуальных строениях.
С помощью локальных очистных систем осуществляется сбор и очистка сточных вод в частных домах или небольших посёлках, где не существует центральной системы канализации. Рассмотрим наиболее распространённые локальные конструкции.
Применение септиков
Для обустройства автономной канализационной системы в загородных домах часто используются септики. Обычно они имеют вид пластиковых ёмкостей. Пластик обладает необходимыми эксплуатационными характеристиками:
- он мало весит — резервуары легко перевозить и монтировать;
- материал выдерживает воздействие агрессивной среды;
- не ржавеет;
- имеет достаточную прочность.
Каждый бак содержит различное количество секций, выполняющих конкретные функции. Одни выступают в роли отстойника, в других производится очистка сточных вод при помощи биологически активных микроорганизмов. Третьи используются для фильтрации.
Септики широко применяются при строительстве частных очистных конструкций. Их удобно эксплуатировать. Они обладают продолжительным сроком службы. Устройство канализационной системы может быть полностью автономным. Для того, чтобы повысить уровень очистки стоков, конструкция оснащается дополнительными элементами – полями, осуществляющими фильтрацию и аэрацию.
Самый простой и эффективный септикАэротенки
Данные очистительные устройства являются составной частью крупных канализационных сооружений, осуществляющих переработку сточных вод от промышленных предприятий. Они имеют вид огромных резервуаров. В ёмкостях перемешивается вода и активный ил. Для ускорения реакции используется кислород. Иногда аэротенки применяют при сооружении автономных систем канализации в частном доме. В этом случае они имеют небольшой объём. Обычно их монтируют в септики. В состав аэротенков могут входить специальные уловители. Они удаляют из стоков жир и нефтепродукты.
Аэротенки для очистки сточных вод
Использование биологических фильтров
При устройстве систем канализации также используют биологические фильтры. Наиболее часто они применяются в качестве встроенных конструкций. Биофильтры входят в состав локальных очистных сооружений. В данных устройствах очистка сточных вод производится с помощью специальных бактерий. Микроорганизмы способствуют ускоренному разложению нечистот. На выходе образуется жидкость, которая не нанесёт вред окружающей природной среде и может сливаться в почву.
Ливневые системы канализации
В локальных очистных сооружениях из стоков удаляются вредные примеси, неорганические и органические отходы. В дальнейшем очищенная жидкость используется для орошения полей. Но для того, чтобы собирать, транспортировать и очищать талые и дождевые воды, используются также очистные сооружения ливневой канализации. Обычные канализационные конструкции не справляются с этой задачей.
Система дренажной и ливневой канализации
Очистные сооружения дождевой канализации должны обеспечить безопасность фундаментного основания, дорожного покрытия и газонов, окружающих основное строение.
В их состав входят трубы, желоба и дождеприёмники. Через них осуществляется транспортировка излишков воды в общий коллектор.
Систему размещают ниже уровня промерзания почвы. Конструкция содержит фильтры для задержки песка и других мелких частиц. В коллектор должна попадать очищенная жидкость.
Более тонкая очистка сточных дождевых вод производится с помощью дополнительных устройств: сорбционного блока и фильтра для удаления нефтепродуктов. На конечном этапе очищенная вода спускается в водоёмы или применяется для поливки огорода. Следует учитывать, что в данной канализационной системе необходимо периодически производить замену фильтрационных элементов.
Автономные канализационные сооружения
Устройство автономных систем для канализации очень напоминает конструкцию локальных очистных сооружений. Но они обладают и своими отличительными особенностями. К данному классу канализационных систем относятся септики и резервуары для сбора сточных вод, в которых на начальном этапе осуществляется накапливание стоков, а уже потом производится их фильтрация.
Применение блочных и модульных конструкций
Блочные и модульные канализационные сооружения осуществляют глубокую очистку стоков. Они чаще используются в промышленных и производственных областях. С помощью подобных устройств решаются следующие задачи:
- обеспечивается высокий уровень очистки сточных вод;
- снижается содержание ила в очищенной жидкости;
- окружающая среда защищается от воздействия вредных веществ;
- предоставляется возможность повторного использования воды.
Такие системы обладают повышенной производительностью. Они могут применяться для обслуживания целых районов. Используются в широких температурных диапазонах.
Выбор канализационной конструкции
Чтобы правильно выбрать систему очистки необходимо учитывать ряд факторов:
- суммарный объём суточного потребления жидкости;
- предпочтительный вид канализационной конструкции;
- режим использования канализационной конструкции;
- место размещения объекта.
Работа некоторых устройств может осуществляться в автономном режиме. Для функционирования других требуется электричество или другие виды энергии. Определённые системы нельзя использовать при близком размещении подземных вод.
При обустройстве очистной системы следует руководствоваться существующими санитарными нормами. Если для удаления отходов придётся применять ассенизаторскую машину, необходимо предусмотреть возможность свободного подъезда к месту хранения отходов.
Особенности выполнения проектных работ
Проектируя очистные канализационные сооружения, следует предусмотреть возникновение различных ситуаций, которые впоследствии могут отразиться на эксплуатационных характеристиках системы. Также необходимо учитывать существующую законодательную базу.
Её основой являются охранные функции по защите природной среды. Система очистки должна находиться в санитарно-защищённой зоне. В процессе проектирования следует обратить внимание на следующие показатели:
- размеры и объём канализационной конструкции;
- оптимальный вид устройства;
- расположение грунтовых вод;
- уровень промерзания почвы;
- производительность системы;
- используемый способ очистки;
- оптимизацию выполнения монтажа канализационного устройства.
Схема очистных сооружений
Чтобы впоследствии не возникло конфликта с санитарно-разрешительными службами, перед строительством системы канализации необходимо подготовить ряд документов:
- договор о праве собственности или аренды на земельный участок;
- схему расположения места, где предполагается разместить очистную конструкцию;
- соответствие существующим санитарным нормам;
- технические условия использования водных ресурсов;
- данные об объёме потребляемой и утилизируемой воды;
- общую схему проекта;
- описание системы фильтрации и утилизации сточных вод.
Разрешение санэпидстанции должно присутствовать обязательно. Следует помнить, что при нарушении санитарных норм размещения объекта, собственник может быть привлечён к административной ответственности.
Видео: Очистные сооружения
Используемые источники:- https://vodproektstroy.ru/ochistnye-sooruzheniya/
- https://septikexpert.com/ochistnye-sooruzheniya/ochistnye/
- https://vodasovet.ru/kanalizatsiya/ochistnye-sooruzhenija
- https://promzn.ru/kanalizatsiya/ochistnye-sooruzheniya.html
