Разновидности и особенности установки солнечного коллектора для отопления

Использование гелиоколлекторов для системы теплоснабжения – способ существенно сэкономить на отоплении дома. Солнечное излучение бесплатно и доступно всем, а стоимость гелиосистем постоянно снижается. Правильный расчет солнечного коллектора для отопления дома позволит избежать лишних затрат на оборудование и организовать эффективную систему обогрева здания.

Большинство производителей, поставщиков и установщиков делают лишь приблизительный расчет солнечных коллекторов, но мы опишем все детально. В статье мы пошагово расскажем, как выполнить расчет гелиосистем для отопления, чтобы полностью обеспечить дом теплом зимой. Пусть вас не пугает количество формул – для подсчета потребуется обычный калькулятор. Ваши вопросы и мнение вы можете оставить в комментариях.

Содержание статьиСкрыть1Расчет реальной мощности солнечного коллектора1.1Подсчет эффективности гелиоколлектора по направлению1.2Расчет производительности гелиоколлектора по углу установки1.3Особенности плоских панелей1.4Производительность вакуумного коллектора1.5Термодинамические солнечные панели2Сколько нужно солнечных коллекторов для отопления дома?3Подключим горячее водоснабжение?4Советы по отоплению дома гелиоколлекторами

Производители указывают максимальную мощность гелиоколлектора при полном освещении при направлении на юг и ориентации перпендикулярно солнцу в полдень. Но не всегда можно так направить панели, особенно если их устанавливать крыше дома.

Ниже приводим формулы, которые универсальны и могут использоваться как для подсчета количества коллекторов, так для подсчета общей площади в квадратных метрах.

Читайте также:Селективное покрытие солнечных коллекторов своими руками

Рассчитать базовую тепловую производительность солнечного плоского или вакуумного коллектора можно по следующей формуле:

Pv = sin A x Pmax x S

Значения:

• Pv – мощность солнечного коллектора;
• A – угол отклонения плоскости гелиоколлектора от направления на юг;
• Pmax – средний уровень инсоляции в вашем регионе в холодное время года.

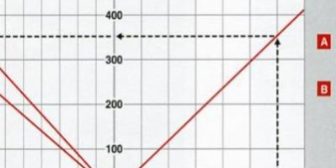

Даже если солнце не скрыто облаками, в течении дня уровень инсоляции меняется, от чего зависит производительность коллектора. Усредненные данные видно на этом графике:

<dig src=»https://vteple.xyz/wp-content/uploads/2018/02/ugol-naklona-solnechnogo-kollektora-na-standartnoy-opore.jpg»>На фотографии обозначен угол наклона солнечного коллектора, который нужно использовать при вычислениях.

Плоский гелиоколлектор имеет небольшие теплопотери через заднюю стенку, которые составляют в среднем 5 Вт на квадратный метр. Поэтому от полученного ранее значения реальной мощности P надо отнять 5 Вт на каждый квадратный метр площади.

Уровень поглощения солнечного излучения плоского гелиоколлектора ниже 100%. Это нужно учесть при подсчете его тепловой мощности. Если панель поглощает только 95%, то ее реальная мощность:

P = Pm x 0.95 х S

Значения:

• Pm – мощность коллектора из формулы выше;
• P – реальная производительность коллектора;
• S – площадь коллектора.

Производители вакуумных коллекторов могут указывать мощность коллектора без учета расстояния между трубками. Чтобы определить, какова реальна площадь поверхности трубок и производительность вакуумного коллектора, воспользуемся формулой:

P = Pm x D / L

Обозначения:

• P – реальная производительность солнечного коллектора;
• Pm – мощность коллектора, рассчитанная ранее;
• D – диаметр вакуумных трубок;
• L – расстояние между трубками.

С таким типом коллекторов все гораздо сложнее. Сейчас они не слишком распространены, производители экспериментируют с материалами и селективным покрытием. Разные модели отличаются уровнем поглощения и теплопотерями.

В целом, термодинамические солнечные панели имеют право на жизнь. Но мы бы не рекомендовали обустраивать отопление с их помощью. На рынке мало эффективных моделей, а те, которые есть, продают по завышенным ценам.

Читайте также:Термодинамические солнечные панели – эффективность, конструкция, принцип работы

Независимо от того, какая система отопления установлена в доме, теплопотери у него будут одинаковыми. Для точного просчета лучше обратиться к специалистам, но для получения примерных данных можно использовать онлайн-сервисы http://teplo-info.com/otoplenie/raschet_teplopoter_online.

Разделив полученные данные на значение P, вычисленное по последней формуле, вы узнаете, сколько гелиоколлекторов или квадратных метров коллекторов вам необходимо чтобы обеспечить отопление дома зимой.

Отдельно стоит напомнить, что в холодное время года есть нюансы с эксплуатацией гелиоколлекторов. Узнать об этом больше можно в статье «Как работает солнечный коллектор зимой – эффективность, проблемы и их решение».

В дополнение к отоплению, к коллекторной солнечной системе можно подключить горячее водоснабжение. Для этого подсчитаем, сколько тепловой энергии вам необходимо тратить каждый день. Формула проста:

Pw = 1,163 x V x (T – t) / 24

Обозначения:

• Pw – количество тепла, необходимое для подогрева воды;
• V – средний объем горячей воды, расходуемый за сутки;
• T – температура, до которой нужно подогреть воду;
• t – температура, с которой вода поступает в систему.

Чтобы рассчитать необходимое количество дополнительных коллекторов для ГВС – разделите это значение на производительность солнечного коллектора P, полученное по последней формуле.

• Плоские солнечные коллекторы эффективнее в теплое время года, а вакуумные трубки – зимой. В зависимости от модели и производителя разница может достигать 50%. Подробнее об этом вы можете прочитать в статье «Солнечный коллектор – плоский или вакуумный?».
• На случай непредвиденной ситуации стоит иметь альтернативные источники тепловой энергии – конвекторы, газовый или твердотопливный котел, тепловой насос.
• Обычно коллекторы поставляются вместе с отдельными баками-накопителями. Выгоднее будет приобрести отдельно плоские или вакуумные панели и один или два больших резервуара с хорошей теплоизоляцией. Чем меньше объем бака, тем быстрее он остывает.
• Для организации эффективного отопления стоит иметь большой бак накопитель, в котором в светлое время суток коллекторы будут нагревать воду, а ночью она будет расходоваться на обогрев здания.
• Наличие качественного контроллера в системе отопления позволит поддерживать заданную температуру, регулировать циркуляцию, устанавливать температурные режимы, задавать таймер включения.
• Для автономного отопления дома солнечными коллекторами необходимо купить большое количество оборудования, оплатить его монтаж и подключение. Если вам это не по карману – можно использовать гелиоколлекторы как вспомогательную систему отопления.
• Хорошей экономии можно достичь если использовать солнечные коллекторы в паре с тепловым насосом. Они будут нагревать воду, а тепловой насос – подогревать ее до необходимой температуры.
• Если здание плохо утеплено, то использовать солнечные коллекторы эффективнее с водяным теплым полом. Он отдает максимум тепла в помещение, а не стенам, как радиаторы отопления.

Читайте также:Воздушный солнечный коллектор для отопления дома – особенности эксплуатации

Как видим, расчет солнечных коллекторов для отопления дома довольно прост. Конечно, специалист должен будет посчитать множество других нюансов, но они не смогут существенно повлиять на конечный результат. В некоторых случаях обогрев здания коллекторами нецелесообразен, но в качестве дополнительного источника бесплатного тепла, гелиоколлекторы незаменимы.

Не забудьте поделиться публикацией в соцсетях!

Loading… </figcaption> в Строительство и ремонт4 месяца назад

Добрый день, уважаемые читатели. Хотим поделиться расчетом выделения тепла солнечными установками.

Солнечная инсоляция — это облучение поверхностей солнечным светом, поток солнечной радиации на поверхность; облучение поверхности или пространства параллельным пучком лучей, поступающих с направления, в котором виден в данный момент центр солнечного диска.

Для примера рассмотрим плоские солнечные панели Vaillant VFK 135/2 VD (Германия). Площадь (абсорбер) одно коллектора 2,33 м2. Сколько тепла можем получить от одного коллектора? Для этого нам нужно знать КПД панели и солнечную инсоляцию в данный период времени. Существует таблица, в которой разбито по месяцам средняя солнечная инсоляция в сутки на 1 м2 площади поверхности.

Берем декабрь — самый наименьший показатель инсоляции в году 1,86 кВт*ч/сутки. Коэффициент КПД одной панели Vaillant VFK 135/2 VD — 78,5%. Следовательно одна панель в декабре месяце (в среднем) 1,86*2,33*0,78=3,38 кВт*ч/сутки. (1,86 кол-во инсоляции в декабре, 2,33 площадь абсорбер солнечной панели, 0,78 КПД солнечной панели).

Теперь приведем пример в июле месяце. 6,28*2,33*0,78=11,41 кВт*ч/сутки. В июле продолжительность солнечного дня составляет 15 часов, 11,41/15=0,76 кВт/час. Для примера этой мощности хватит, что бы нагреть два бойлера по 100 литров при входной температуре 15 градусов до 65 градусов за 16 часов, тем самым обеспечить ГВС (горячим водоснабжением) семью из 3-4 человек.

Окупаемость солнечных коллекторов. Чем выше вклад установки в потребление тепловой мощности потребителем, тем меньше ее срок окупаемости. В основном это коттеджи, гостиницы, санатории, пансионаты и пр. объекты, где большой расход тепловой энергии на нагрев воды, подогрев бассейна, поддержка существующей системы отопления. Для примера возьмем гостиницу на 15 номеров с потреблением воды (50 градусов) 2500 л/сутки. 50 человек по 50 литров горячей воды.

Проведем расчет количества тепла (Q) для нагрева воды от текущей температуры (tт) до заданной (tз). Формула Q = G х Ro х C х (tт — tз) — 2,5*1000*1(50-15)=87500 ккал (2,5 м3 воды, 1000 плотность воды кг/м3, 1 удельная теплоемкость воды, 50 температура нагретой воды, 15 начальная температура воды). Переведем ккал в кВч (1000 ккал = 1,16 кВч). 87,5*1,16=101,5 кВч. Для нагрева 2500 литров воды с 15 до 50 градусов потребуется затратить 101,5 кВч. Исходя из объектов, где используются солнечные панели с таким потреблением воды, рассчитаем их окупаемость. 10 панелей по 2,33 м2 площади абсорбера, получаем общую площадь 23,3 м2. Считаем количество тепла, в сезонное время (апрель-сентябрь). Приводим максимальное значение (условия полное потребление 2500 литров горячей воды в день). 23,3*0,78*4,58=85,37 кВч (Апрель) 23,3*0,78*5,51=100,13 кВч (Май) 23,3*0,78*5,89=107,04 кВч (Июнь) 23,3*0,78*6,28=114,13 кВч (Июль) 23,3*0,78*5,62= 102,13 кВч (Август) 23,3*0,78*4,75 = 86,32 кВч (Сентябрь).

По диаграмме видно, что 10 панелей способны обеспечить пиковую нагрузку на протяжении летнего сезона, апрель и сентябрь вряд ли будут нуждаться в пиковых нагрузках на приготовление горячей воды, а если все таки потребуется, есть альтернативный источник тепла к примеру электрический котел. Итого за 6 месяцев суммарно нагревая 2500 литров воды с 15 до 50 градусов каждый день солнечная установка из десяти плоских панелей способна выработать до 17300 кВт тепловой энергии в курортный сезон.

Рассчитаем на примере подогрева воды электричеством, 1 кВт возьмем для примера стоимостью 5 руб. Итого за сезон мы бы затратили/сэкономили 17300*5=86500 руб. Что бы рассчитать окупаемость, нужно взять стоимость установки в целом, включая материалы для монтажа, стоимость работ. У каждого производителя солнечных гелиоколлекторов свои нюансы, и своя стоимость. Далее стоит поделить сумму вложения установки на 86500 и получим кол-во лет, за которые она полностью окупится. Сумма вложений 800 тыс рублей, окупаемость = 9 лет.

Начальная температура воды, поступающая в дом из водопровода, составляет 10°С, а использование этой воды для нужд (умывание, душ, отопление, уборка и пр.) требует ее подогрева. Конечно, для ее разогрева хотя бы до 40 градусов потребуется затратить энергию – газ, дрова, электроэнергия, одним словом, заплатить за ее нагрев. Зимой солнечный коллектор сможет подогреть воду от 40 до 70°С, а летом – до 100 °С.

Попробуем разобраться, насколько эффективным будет использование солнечного отопления.

В солнечный день на каждый квадратный метр поверхности, которая установлена перпендикулярно солнечным лучам, на протяжении одного часа попадает от 700 до 1350 Ватт солнечной тепловой энергии. В зависимости от атмосферного состояния. Для примера возьмем среднее значение, т.е. 1000 Вт/м².

Чтобы нагреть 1 кг (л) воды на 1 градус потребуется приблизительно 1,16 Вт. Теперь представим солнечный коллектор, площадь которого составляет 1 м². Поглощение тепла стороны, которая обращена к солнцу, составляет практически 100%. Из этого следует, что наш коллектор, площадью 1м² сможет нагреть воду на один градус:

1000 Вт / 1,16 Вт = 862,07 кг воды.

Чтобы было удобнее, считаем, что К=862 кг х ОС х м2 х час. Это соотношение показывает какое количество воды на сколько градусов можно нагреть за 1 час в солнечном коллекторе, площадь которого составляет 1 м².

Для примера, солнечный коллектор в комплекте, который состоит из 15 вакуумных трубок, площадью 3м². Самый оптимальный объем термоса для жидкости этого коллектора – 150 литров. Продолжительность нагрева такого количества воды до 45°С в холодное время года составляет:

 (150 л х (45°С — 10°С)) / (3 м2 х 862 кг*оС*м2*час) = 5250 /2586=2,03 час.

Чтобы обеспечить нагрев 150 литров воды до температуры до 45°С солнечная установка сможет за 2 часа. Если учитывать теплопотери коллектора и тот факт, что атмосфера не всегда чистая и прозрачная, а солнечный коллектор не идеально чистым, то время нагрева зимой увеличивается до 4 часов.

Проведем расчёт для нагрева заданного объема воды элекроэнергией.

t = (m ∙ c ∙ Δϑ) / (P ∙ η) где, t — время нагрева в часах=1ч. c = 1,163 (Ватт/час) / (кг ∙ К), m — количество воды 150 кг, P — мощность в Вт, η — КПД = 0,98, Δϑ — разность температур в К (ϑ2 — ϑ1)=35°C ϑ1 — температура холодной воды в10 °C ϑ2 — температура горячей воды в 45°C

P = (m ∙ c ∙ Δϑ) / (t ∙ η)=(150∙ 1,163 ∙ 35) / (1 ∙ 0,98)=6230Вт.=6,23 кВт/ч.

Следовательно, чтобы разогреть 150 литров воды с помощью электроэнергии, с учетом теплопотерь, то Вы заплатите от 7 до 8 кВт.ч. х 2,3 рубля=от 16 до 20 рублей, а за 300 литров – от 32 до 40 рублей. Подведем итог: зимой один солнечный коллектор, площадь которого составляет 3 м², сэкономит ваш расходы от 20 до 40 рублей в день.

Произведем расчет расхода горячей воды для семьи, состоящей из трех человек. Если день начинается с 10-минутного душа для каждого из членов семьи, то использование теплой воды составляет 8 литров в минуту. Следовательно, на прием душа уходит: 3 чел. х 10 мин. х 8 л/мин = 240 литров теплой воды. Дальше завтрак, после которого на мытье посуды нужно примерно 15 минут с расходом теплой воды 3 л/минуту. Так, для того чтобы вымыть посуду понадобиться: 15 мин. х 3 л/мин = 45 литров теплой воды. Если предположить, что вечером расход воды будет приблизительно таким же, а также добавить уборку, стирку и прочие потребности, то добавим еще 100 литров. В результате расход теплой воды  утром или вечером составит: 240+45+100=385 литров. При подсчетах видно, что в среднем на одного члена семьи приходится 100-150 литров горячей воды в день. Тогда, для того, чтобы обеспечить семью горячей водой в холодное время года, Вам потребуется два коллектора и бак на 300 литров. Если Вы планируете использовать солнечное тепло в максимальном объеме и использовать его для разогрева отопления, тогда Вам рекомендуется купить шесть коллекторов и накопительный бак на 500 литров воды. Солнечная установка очень эффективная, также Вы сможете сэкономить значительную сумму денег. Вышеприведенный расчет – это упрощенный расчет, который основан на зимнем периоде, а с приходом весны и лета солнечная активность значительно возрастет, следовательно, возрастет эффективность такого оборудования. В летний период человек более активный и используется большее количество горячей воды: принимает душ, бассейн, моем посуду, стираем и пр. Летом температура воды вырастает от 60 до 95°С, и тогда возникает новый вопрос – куда девать лишнюю воду, но следует помнить, что Вы не будете платить денег за ее нагрев. Итог: в теплый солнечный период эффективность использования солнечного оборудования вырастает в два раза, а шестиколлекторная солнечная установка, площадь которой 18 кв.м., сэкономит в холодное время года от 90 до 200 рублей в день, а летом – от 180 до 400 рублей в день. Если количество холодных и теплых дней в году приблизительно одинаковое, тогда можно провести такой расчет, при котором экономия будет составлять от (90 +200) : 2 = 145, до (840 +1920) : 2 = 290, теперь умножим на 365 дней и получим сумму от 52925 до 105000 рублей в год.

Полную окупаемость всех затрат на покупку солнечного оборудования можно ожидать от одного до двух лет. При покупке коллекторной солнечной установки Вы заплатите только один раз. Срок ее эксплуатации от 15 до 25 лет, притом, что работает она постоянно.

Нагреть 1 кг воды на 1 градус можно, затратив 1,16 Вт*ч. Значит, нагреть тонну воды на 30 градусов (от 20 до 50) можно, затратив 1,16х1000х30=34800 Вт*ч.

Считается, что минимальная мощность, при которой еще более-менее будет работать гелиосистема — это 100 Вт/м². Летом в средней полосе России приход солнечной энергии составляет примерно 5 кВт*ч/м², с учётом среднего КПД солнечного коллектора около 60% получаем 3 кВт*ч энергии с 1 м² солнечного коллектора.

В среднем от вакуумного коллектора в течение года можно получить до 15-30% больше энергии, чем от плоского, причём эта добавка будет за счет более эффективной работы при низких температурах (т.е. как раз тогда, когда нужно поддерживать систему отопления и тепло нужнее всего). С другой стороны, при этом увеличивается стоимость системы. Целесообразность установки вакуумных или плоских коллекторов решается в каждом конкретном случае.

Одна сертификационная европейская лаборатория собрала параметры разных солнечных коллекторов в достаточно удобную форму для анализа. Основным итоговым корректным показателем для сравнения является удельный параметр — КОЛИЧЕСТВО ВЫРАБОТАННОЙ ЭНЕРГИИ ЗА ГОД приведенный к АПЕРТУРНОЙ площади солнечного коллектора (апертурная площадь — это площадь проекции внутреннего габарита коллектора или суммы проекций внутреннего размера вакуумных трубок или рефлектора на горизонтальную поверхность).

Последние годы по всему миру стала популярной европейская система сертификации солнечных коллекторов Solar Keymark. Практически все серьезные производители получили такой сертификат на свою продукцию. В интернете есть онлайн база данных по всем сертифицированным Solar Keymark коллекторам.

Каждый тип коллекторов имеет свои области применения. В последнее время появилось много продавцов вакуумных коллекторов китайского производства сомнительного качества. Мы тоже продаем вакуумные китайские коллекторы, но при этом мы, путем проб и ошибок, выбрали одного из лучших производителей. Очень часто продавцы коллекторов вводят в заблуждение покупателей, завышая показатели выработки тепла и возможности солнечных коллекторов. Нужно понимать, что приход солнечной энергии в зимнее время на большей части территории России недостаточен для отопления (исключение составляют южные регионы европейской части России и некоторые регионы Восточной Сибири и Дальнего Востока.

На сайте SintSolar есть перевод документа о сравнительном тестировании немецких плоских и вакуумных солнечных коллекторов. Там же можно почитать про особенности использования коллекторов с вакуумными трубками. Однако, нужно учитывать, что это сравнение тенденциозное, и делалось продавцом плоских коллекторов. Какая-то доля правды там есть, но выводы о нецелесообразности использования вакуумных коллекторов неверные. Обсуждение этой статьи можно почитать здесь и здесь.

Для того, чтобы сделать правильный выбор, мы рекомендуем проанализировать различные коллекторы из баз данных результатов испытаний Institut für Solartechnik и Solar Keymark.

Для целей отопления необходимо примерно 2 кВт*ч энергии на 1 м²отапливаемой площади дома в сутки. Эта цифра средняя для энергоэффективного дома и температуры окружающего воздуха до -20°С. То есть за месяц для среднего дома площадью 200 м² нужно около 12000 кВт*ч энергии.

В осенне-весенний среднемесячный приход солнечной радиации на 1м² наклонной поверхности составляет от 20 до 80 кВт*ч/месяц. Летом в пике приход солнечной радиации может доходить до 160 кВт*ч/месяц, но обычно летом не нужно нагревать здание. Даже если мы хотим получить четверть требуемой для отопления энергии (аккумулировать солнечную энергию для отопления не имеет смысла, поэтому обычно солнечное тепло добавляется в систему отопления в режиме «онлайн», т.е. только когда светит и греет солнце), нам нужно около 3000 кВт*ч тепловой энергии. При зимнем КПД системы с солнечными коллекторами максимум 50% (с учетом потерь как в самом коллекторе, так и в трубопроводах от коллектора до потребителя) для сбора такого количества энергии необходимо 3000/50*0,5=120 м² площади солнечных коллекторов. Один 20-ти трубочный вакуумный коллектор имеет полезную площадь около 1,8 м² и занимает площадь около 3м². Таким образом, потребуется 40 таких коллекторов.

Летом эти коллекторы будут выдавать в 5-8 раз больше тепловой энергии, т.е. до 24 000 кВт*ч. Для сравнения, для целей горячего водоснабжения на 1 человека при норме в 100 л/сутки горячей воды температурой 40°С требуется примерно 100*1,16*30=3,48 кВт*ч. На семью из 4-5 человек потребуется до 15-20 кВт*ч энергии. Необходимо предусмотреть, куда девать остальные 20000 кВт*ч энергии. Хорошо , если есть бассейн, который нужно греть. В противном случае нужно будет накрывать большую часть коллекторов. Хорошим решением является сезонное аккумулирование в конструкциях здания или в земле, но такие решения, естественно, потребуют дополнительных капитальных затрат.

Поэтому мы рекомендуем рассчитывать систему солнечного теплоснабжения в расчете на горячее водоснабжение, можно раза в 2 увеличить количество коллекторов для того, чтобы гарантированно обеспечить ГВС в весенне-осенний период и иметь заметную добавку к генерации тепла в зимний период. Если увеличить количество коллекторов в 3-5 раз, то можно ощутить добавку солнечного тепла в отопительный баланс в межсезонье. Большее количество солнечных коллекторов в нашем климате использовать нецелесообразно.

В зависимости от солнечной радиации и температуры окружающей среды, КПД солнечного коллектора может быть от 20-70%. Таким образом, при ярком солнце может сниматься до 650 Вт/м², а в пасмурную — 10 Вт/м². А когда в баке 50°С, при этом в пасмурную погоду в коллекторе 40°С, то в данный момент КПД коллектора = 0. Эту ситуацию можно исправить путем применения тепловых насосов, но такое решение также повышает общую стоимость системы.

Очень немногие продавцы солнечных коллекторов могут правильно (и правдиво) рассчитать систему солнечного теплоснабжения — как для целей горячего водоснабжения, так и для отопления. Мы утверждаем, что использовать солнечные коллекторы (как вакуумные, так и плоские) для ГВС в весенне-осенний период удобно и выгодно. Мы можем подобрать оптимальный состав системы для ваших конкретных целей. Опасайтесь тех, кто обещает вам за счет солнечной энергии обеспечить дом теплом зимой — в нашем климате это практически невозможно. Заполните форму заявки на подбор оборудования на нашем сайте, наши специалисты помогут вам сделать правильное решение.

Солнечные коллекторы нужно ориентировать по возможности строго на юг. Однако, без существенного падения производительности можно отклониться от южного направления на 30 градусов. Для фотоэлектрических панелей можно без существенного ухудшения отклоняться до 45 градусов. Превышение этих рекомендуемых цифр сильно ухудшить эффективность системы солнечного тепло или электроснабжения.

Располагать СК и СБ для круглогодичного использования обычно рекомендуют по углом к горизонту, примерно равным широте местности. Если система эксплуатируется в основном летом, то нужно уменьшить этот угол на 15°, если в основном зимой — увеличить на 15°. Если широта местности больше 60 градусов, то СК можно вообще устанавливать вертикально — таким образом решается также проблема со снегом — на вертикальных поверхностях он обычно не задерживается. Если вакуумный коллектор установлен под углом менее 80°, то нужно, чтобы под коллектором было свободное пространство для падающего с него снега. Обычно коллекторы (как плоские, так и вакуумные) и солнечные батареи, установленные прямо на крышах, в наших условиях на большую часть зимы оказываются занесенными снегом и льдом, поэтому фактически не работают. Если для вас важно обеспечить работу системы солнечного энергоснабжения зимой, мы рекомендуем устанавливать их или вертикально, или под углом около 60 градусов, но с обеспечением свободного пространства под коллекторами, куда с коллекторов может спадать снег и лед.

Эта статья прочитана 6857 раз(а)!

Продолжить чтение

• Нагрев воды солнечными коллекторамиЭнергия Солнца на все случаи жизни Источник: Аква-терм №3 (19) май 2004 Самым простым и наиболее дешевым способом использования солнечной энергии является нагрев воды в плоских солнечных коллекторах.Принцип действия такого устройства весьма прост: видимые лучи солнца, проникая сквозь стекло (проходит…
• Солнечная альтернатива газуСолнечная альтернатива газу В.С.ИОНОВ исполнительный директор «Национального центра меди» Источник: СтройПРОФИль №2/1 2006 Солнечные системы ГВС и отопления на основе медных коллекторов – реальная экологическая альтернатива органическим видам топлива в ЖКХ События этой зимы — выяснения отношений между Украиной и…
• Эффективность солнечных водонагревателейЭффективность применения солнечных водонагревателей в климатических условиях средней полосы России Автор: О. С. Попель Институт высоких температур Российской академии наук АННОТАЦИЯ На основе математического моделирования простейшей солнечной водонагревательной установки с использованием современных программных средств и данных типичного метеогода показано, что…
• Видео о солнечных коллекторахИнтересные ссылки по солнечным коллекторам Солнечные коллекторы: правда и мифы. Приведено сравнение плоских и вакуумных коллекторов. Написано все, на удивление, правильно, видно что писал не журналист, а практик. Видео о солнечных коллекторах https://youtu.be/Bm-hgBhgwL0 Процесс кипячения воды в вакуумной трубке Испытания…
• Солнечное теплоснабжение — FAQВопросы и ответы по солнечным коллекторам и система солнечного теплоснабжения
• Солнечное теплоснабжениеСолнечное тепло: горячее водоснабжение и отопление В среднем по году, в зависимости от климатических условий и широты местности, поток солнечного излучения на земную поверхность составляет от 100 до 250 Вт/м2, достигая пиковых значений в полдень при ясном небе, практически в…

Содержание

На сегодняшний день появилась возможность сократить расходы на отопление. Все это реально благодаря солнечным коллекторам, которые представляют собой уникальные системы, позволяющие бесплатно получать экологический источник чистой энергии. Их можно активно использовать как для отопления небольших дачных домиков, так и коттеджей.

Особенности и устройство

Солнечный коллектор – это современная конструкция, которая способна накапливать солнечную энергию и превращать ее в источник тепла. Устройство изготавливают из металлических пластин, покрашенных в черный цвет и заключенных в корпус из стекла. Такое оборудование можно устанавливать для отопления дома, а также для обеспечения систем горячей водой.

Благодаря установке коллектора можно экономить от 30 до 60% энергоносителей, а это означает, что расходы на электричество и газ значительно снижаются и эксплуатация дома удешевляется. Подключенное в систему теплоснабжения устройство играет роль теплового носителя, который круглосуточно поддерживает температуру согласно санитарным и технологическим нормам.

Конструкция солнечного коллектора представлена в виде системы трубок, последовательно соединенных между собой и имеющих входную и выходную магистраль. По трубкам может проходить как воздушный поток, так и техническая вода. Во время циркуляции вещества наблюдается его переход из одного агрегатного состояния в другое, в результате чего происходит выделение тепла. То есть, принцип действия батареи заключается в накоплении энергии фотоэлементами, ее концентрации и передачи.

Помимо трубок, конструкция также имеет специальный бак, где хранится вода в нагретом состоянии. Чтобы жидкость не охлаждалась, бак дополнительно обшивают качественной теплоизоляцией. Кроме это, в емкость монтируют и дублирующий электронагреватель, который автоматически включается в зимний период или при пасмурной погоде. Корпус коллектора, как правило, изготавливают из стекла, так как использование полимерных материалов не рекомендуется. Они обладают высоким показателем теплового расширения, неустойчивы к лучам ультрафиолета, что может привести к разгерметизации корпуса.

В качестве теплоносителя обычно выбирают воду, но если планируется круглогодичная эксплуатация системы, то нужно до наступления холодов техническую жидкость заменять антифризом. Часто теплоносителем в коллекторах выступает и воздух, каналы для его перемещения делают из профлистов.

Для отопления небольших строений применяют обычные конструкции, для автономных и централизованных систем в схему добавляют не только нагревательное оборудование, но и циркуляционные насосы.

К главным преимуществам солнечных агрегатов можно отнести:

• возможность бесперебойного обогрева зданий круглый год;
• долгий срок эксплуатации, достигающий 30 лет;
• экономия энергоресурсов;
• возможность одновременного обогрева помещений, теплиц, пристроек и бассейнов;
• отсутствие отходов;
• быстрый монтаж;
• оптимизация под индивидуальные проекты.

Что же касается недостатков, то их немного:

• высокая стоимость установки;
• низкая эффективность работы устройства, обусловленная климатическими условиями и особенностями ландшафта;
• принудительная циркуляция воды.

Виды

Существует множество видов солнечных коллекторов, все они отличаются между собой особенностью конструкций, но одинаково выполняют роль теплоносителя и используются для обогрева домов. На сегодняшний день различают следующие типы устройств:

Плоский

Считается самым распространенным вариантом для установки в современных системах гелиоэнергетики. Он состоит из абсорбера, термоизолирующего покрытия, прозрачного слоя и теплоносительной трубки. Популярность данного вида обусловлена простотой монтажа и доступной ценой, но в отличие от других коллекторов для него характерно небольшое КПД. Внешне устройство имеет вид стальной или алюминиевой панели площадью от 2 до 2,5 м2.

Снаружи панель покрывают листами из гелиостекла, это позволяет максимально поглощать энергию солнца и поставлять ее с минимальными потерями. Под стеклом располагается специальный поглотитель в виде плоской трубки, его изготавливают из сплавов алюминия или меди. Трубка оснащена радиальным оребрением, поэтому во время рабочего процесса наблюдается высокий КПД.

Плоский коллектор годится только для обогрева частного дома, так как с его помощью зимой можно отопить небольшую площадь.

Вакуумный

Это дорогостоящее устройство, которое имеет отличные эксплуатационные характеристики. Батарея представляет собой ряд, состоящий из парных стеклянных трубок. Из пространства между ними откачивают воздух и выполняют спайку, образованный таким образом вакуум служит хорошим теплоизолятором и снижает потери энергии. Верхние трубки вставляются в распределитель, где циркулирует сам теплоноситель. В зависимости от распределения тепла такие коллекторы бывают прямоточные и с плоской трубкой.

Воздушный

Данное устройство предназначено для топки зданий за счет нагрева воздушных масс. Потоки воздуха поступают в систему через поглотитель и естественным путем или принудительно поставляются в теплообменник. Недостатком коллектора считается то, что в отличие от жидких видов, в нем тепло проводится не так хорошо. Но подобная система характеризуется несложной конструкцией и легко управляется. Если соблюдать все правила эксплуатации, то коллектор исправно прослужит более 20 лет.

Водяной

Внешне имеет сходство с вакуумным устройством, но в его конструкции в трубках под определенным углом располагается жидкость. Трубки присоединяются к баку, из которого горячая вода передается в систему и возвращается. Главным достоинством агрегата является, то что для его монтажа не нужно применять дополнительные элементы. Некоторые модели таких коллекторов могут также работать и без бака. Во время эксплуатации водяного коллектора при температурном режиме ниже -10 С необходимо заливать незамерзающую жидкость.

Как выбрать?

Перед тем как заняться установкой солнечного коллектора, необходимо правильно подобрать соответствующий вид устройства, так как от этого будет зависеть эффективность его работы и коэффициент теплообмена.

Поэтому, отправляясь за покупкой, стоит учесть следующие нюансы:

• Лучше всего отдавать предпочтение плоским моделям, так как они считаются самыми прочными и имеют положительные отзывы потребителей. Их агрегат способен нагревать воду свыше 40 С, но если батарея выходит из строя, то придется заменять всю систему адсорбции. Вакуумные виды устройств характеризуются быстрым повреждениям трубок и очень чувствительны к внешним воздействиям. Но стоит заметить, что ремонт изделия выполняется просто, так как заменяется только конкретная колба. Зато в зимнее время года такие батареи хорошо поддерживают температуру, в этом их плюс.

• Что же касается воздушных коллекторов, то они редко выходят из строя и не требуют ремонта. Кроме этого, они надежно выдерживают низкую температуру и долговечны в использовании. Единственное, что подобные устройства не подойдут для отопления больших зданий, так как слабо прогревают помещения.
• Немаловажным показателем для выбора является и размер трубок, от которого зависит эффективность преобразования солнечной энергии. Трубка мелкого диаметра снижает процесс выработки энергии. Поэтому желательно приобретать коллекторы, имеющие в конструкции несколько больших колб шириной до 6 см и длиной до 2 м.

• Особое внимание следует уделять мощности батарей. Системы с низким сохранением тепла нельзя использовать при низкой температуре. В частности, это касается моделей с водяной тепло подачей.
• Монтаж установки должен выполняться после предварительного проектирования. Для этого нужно знать размеры батарей, которые бы подходили для крепления к крыше.
• Можно покупать коллекторы как с вертикальным, так и горизонтальным расположением. При этом вертикальные конструкции издавать от проблем с очисткой от снега, но их КПД будет низким. Чтобы этого избежать, нужно до установки предусмотреть место для исхода осадков.

Расчет

Солнечная энергия является идеальным источником для отопления зданий. Чтобы ее максимально преобразить в тепло, необходимо точно рассчитать затраты ресурсов и мощность установок, учитывая тип агрегата и его месторасположение. В первую очередь нужно знать какое количество энергии попадает на поверхность панели. Как известно, на 1 м2 поверхности попадает около 1367 Вт солнечной энергии, но проходя сквозь слои атмосферы, мощность теряется до 500 Вт. В связи с этим для средних расчетов берется условное значение 800 Вт.

Солнечный коллектор является рабочей станцией, основание которой защищено антибликовым покрытием и стеклом. Благодаря тому, что основание покрыто черной краской, наблюдается 100% поглощение энергии. Так как в состав батарей входит теплоизоляция, то можно определить коэффициент потери тепла. Для каждого материала он разный, но изоляцию коллекторов часто выполняют на основе минваты, поэтому для простых расчетов берется показатель 0,045. Предполагая то, что температурная разница между внешним и внутренним слоем теплоизоляции не превышает 50 С, потери энергии составят: 0,045: 0,1 × 50 = 22,5 Вт.

Аналогичны будут потери и для труб, поэтому суммарный показатель получится 45 Вт. Поэтому чтобы нагреть 1 л воды на 1 С, потребуется мощность энергии в 1,16 Вт. Определив эти величины, можно легко узнать объем жидкости, который можно нагреть батареей с рабочей площадью 1 м2 за один час: 800: 1,16 = 689,65. Чтобы улучшить теплопередачу, агрегаты лучше всего размещать с ориентацией на юг.

Важным расчетом считается, и рабочая площадь батареи. Для этого количество нужной энергии нужно разделить на 800 Вт и получится искомое значение. Но стоит обратить внимание, что данный показатель соответствует площади агрегата, рассчитанного на обслуживание одного человека. Поэтому если в доме проживает семья, состоящая из двух, трех и более человек, то значение следует увеличить.

Изготовление

Солнечный агрегат можно не только самостоятельно установить, но и изготовить своими руками. Самодельный коллектор может быть как вакуумный, так и воздушный или плоский.

Что выполнить монтаж устройства понадобятся следующих элементы:

• датчики температурного режима;
• переходники ведущие к системе подключения холодного и горячего водоснабжения;
• водосток для выхода горячей воды;
• регулятор солнечной энергии;
• емкость или бак;
• циркуляционный насос;
• датчики контроля подогрева воды.

Подключение и сборку всех составляющих конструкции следует выполнять согласно проекту, придерживаясь инструкции:

• На первом этапе определяются с размерами будущего коллектора. Для этого точно рассчитывают площадь его размещения и интенсивность солнечной энергии. Важно обратить внимание на расположение здания, где планируется установка системы, в зависимости от полученных показателей выбирается материал для нагревательного контура.

• Следующим шагом будет сборка устройства, во время которой изготавливается короб, радиатор, накопитель и теплообменник. Коробку можно сделать из обрезной доски толщиной не менее 5 мм, ее днище укрывают оцинкованный листом и дополнительно укладывают пенопласт, который послужит хорошей теплоизоляцией. Для теплообменника используют трубки длиной 1,6 м, их должно быть 15 шт., их собирают в цельную конструкцию, соблюдая шаг 4,5 см. Чтобы улучшить поглощение лучей, дно коробки красят в темный цвет, затем устанавливают в качестве перегородок стекло и стыки герметизируют.

В качестве основного накопителя можно применять как сосуд объемом от 140 до 380 л, так и другие сваренные конструкции или бочки. Емкость должна быть хорошо изолирована от потерь тепла, поэтому аванкамеру оборудуют дополнительно шарнирным краном. Вначале монтируется аванкамера и тепло накопитель, затем полученную конструкцию размещают под углом 35–40.

Между накопителем и теплообменником делается расстояние в 70 см, иначе потери тепловой энергии будут значительны.

• Завершающим этапом считается ввод оборудования в эксплуатацию. Полученную конструкцию присоединяют к водопроводу. Для этого требуется запорная арматура. Устройство заполняют водой и присоединяют аванкамеру. Затем важно проверить уровень жидкости и отсутствие утечек воды. После контроля, самодельный коллектор готов к эксплуатации.

Советы

Установка солнечных систем позволяет экономить электроэнергию, обеспечивая дом «бесплатным» теплом и горячей водой. Но выбирая данный вид устройств, нужно помнить, что эффективность системы будет значительно снижаться вечером и утром, так как основной объем энергии вырабатывается при ярком солнце. Чтобы солнечные коллекторы надежно прослужили много лет и бесперебойно обеспечивали здание теплом, при их выборе и монтаже необходимо учесть следующие рекомендации специалистов:

• Покупая батарею, следует уточнить можно ли ее эксплуатировать зимой и какая мощность системы.

• Если коллектор собирается самостоятельно, то нижнюю часть его теплообменника нужно обеспечивать денежными вентилями и теплоизоляцией, которая позволить сохранить качество разогретой жидкости. При этом трубы можно также обмотать плотной тканью или полиэтиленом.
• В конструкции должен обязательно присутствовать вентиль, предотвращающий циркуляцию от теплоносителя. Если наблюдается резкое снижение температуры, то вентиль нужно закрыть.
• Перед тем как соорудить солнечные установки, следует сделать детальный расчет площади батарей, а также максимальную выработку энергии.

О том, как сделать солнечный коллектор своими руками из алюминиевых банок, смотрите в следующем видео.
