Расстояние от дымохода до стены

1. Одноконтурные (или «голые») металлические дымоходы
2. Металлические сэндвич-дымоходы
3. Керамические дымоходы

Для одноконтурных труб безопасное расстояние до деревянной стены равно расстоянию, применяемому в отношении отопительных приборов:

• 500 мм. если стена ничем не защищена;
• и min 250 мм. — если защитить стенку, например, панелями Минерит или Фламма.

Минерит и Фламма — это фиброцементные плиты, обладающие высокими гидроизоляционными и огнеупорными свойствами. Применяются в качестве экранов  для защиты пола и стен от горячих печей и каминов.

Сэндвич-дымоходы имеют слой изоляции, который значительно понижает температуру на наружном контуре трубы — как правило она не превышает 120-130^оС. При использовании таких дымоходов минимальное расстояние до деревянной стены может составлять 200 мм. Установить трубу ближе возможно только при условии изоляции стены не горючими материалами. Керамические дымоходы нагреваются меньше всего. Снаружи керамический блок еле теплый, поэтому устанавливать такой дымоход к деревянной стене можно практически вплотную.

Согласно пункту «6» руководства по эксплуатации керамического дымохода Шидель минимальное расстояние между оболочкой и горючими конструкциями:

• ≥50 мм — для t до 400˚С (внутри дымохода)
• ≥100 мм — для t до 600˚С и банных печей.

Читайте нашу статью с видеоинструкцией «Как сделать пожаробезопасный проход трубы через перекрытие» по ссылке.

Автор:Клепиков Даниил

Дымоход в деревянном доме требует тщательной подготовки конструкции и перекрытий с учетом соблюдения норм по пожарной безопасности. Перед началом монтажа важно определиться с типом системы и ее устройством. При этом нельзя забывать о дополнительной изоляции стен и перекрытий. Учитываются все нюансы по креплению отдельных элементов, их назначению и параметров.

Внимание! Монтаж дымохода в деревянном доме создается по предварительно разработанному проекту. Туда включена вентиляция и газоотвод.

Согласно СНиП 41-01-2003, запрещено размещать легкоплавкие предметы на расстоянии ближе 13 см от дымовых контуров, изготовленных из кирпича или бетона. Относительно керамических труб, они удаляются на расстоянии – 25 см.

Коаксиальный дымоотвод

Установка коаксиального дымохода в деревянном доме позволяет сократить сжигание кислорода из помещения. При этом рассчитывается мощность оборудования, применяемое топливо, наличие утеплителя и пр. Поскольку коаксиальный дымоотвод изготовлен из двух труб, вставленных друг в друга, между ними образуется воздушная прослойка. По внутренней трубе уходит дым, а по внешней поддается воздух.

Устройство дымохода в деревянном доме образует перпендикулярное сечение конструкции, представленное в виде двух колец. В газовое оборудование поступление воздуха обеспечивается по принципу противотока. Система рассчитана на дальнейший монтаж путем замены отдельных деталей, очистку и сбор конденсата.

Установка коаксиальной системы

Дымоход через стену в деревянном доме осуществляется в местах установки оборудования с закрытой топкой. Размещение контура может иметь разные положения:

1. Горизонтальное;
2. Вертикальное;
3. Наклонное.

Если газовым агрегатом предусмотрено использование системы принудительной циркуляции, то дымоотвод монтируется горизонтально. Невозможность вывода трубы через стену сопровождается вертикальным размещением.

Решая вопрос, как правильно установить дымоход в деревянном доме, важно запастись коаксиальными коленами, специальными хомутами, фланцами и соединительными адаптерами. Для сохранения оптимального вида фасада применяют декоративные накладки. Для увеличенной длины трубы применяют специальные хомуты. Они фиксируют составные элементы.

Основные требования

• Инструкция по теме, как установить дымоход в деревянном доме, предупреждает о необходимости создания отверстия дымоотводящей системы выше агрегата на 1,5 м. Хорошо, если коаксиальная труба меньше выпускного зазора. Наружный элемент трубы образует наклон (менее 3°), способствующий освобождению от конденсата. Воздуховод монтируется на расстоянии более 1,5 м. от земли, что предотвращает засорение системы.
• Для того, чтобы максимально приблизиться к требованиям по вопросу, как сделать дымоход в деревянном доме, следует понимать, что длина коаксиальной системы имеет максимальный параметр 3 м. Количество колен составляет не более 2-х.
• Наружные трубы монтируются на высоте от окна 60 см.
• Трубы, по которым газ попадает в агрегат, больше половины диаметра внешних труб.
• Для создания системы используется нержавейка и оцинковка.

Кирпичная труба

Она может быть представлена в виде обычной шахты. Если позволяют параметры, можно разместить внутри металлическую трубу. При размещении кладки, нельзя забывать о перевязке, внутри строения – на известняковой смеси, а выше крыши – на цементном составе. Материалом для возведения выступает полнотелый красный кирпич швом до 1 см. Не разрешено штукатурить внутренние покрытия труб. Установка проводится с использованием фундамента.

Предотвратить разрушения внутри каналов под воздействием кислоты или неровностей, способствующих оседанию сажи и откалыванию кирпича, можно с помощью заливки из бетона. Она наполняет промежуток между асбоцементной трубой и кирпичной кладкой. В качестве альтернативы выступают алюминиевые и стальные трубы, размещаемые в теле кирпичной конструкции (гильзовка).

Перекрытие между этажами

Для прохода трубы через перекрытия нередко применяется двухслойный асбест. Тогда труба отдалена от деревянной балки на расстоянии 25 см. При отсутствии асбестовой защиты, отрезок увеличивается до 38 см.

Стена. Расстояние трубы до стены составляет 25 см. Если асбест не используется в строительстве, тогда этот показатель достигает до 38 см. Обустройство конструкций из нового сруба осуществляется с помощью дощатого щита, размещенного на стене по технологии скользящей посадки, компенсирующей осадку древесины. Движение воздуха в дымовой трубе обеспечивается зазорами по бокам, в верхней и нижней части контура. Напольные покрытия в отступке покрываются кирпичом, выложенным в 1 слой.

Крыша. Верхний наружный контур трубы должен быть отдален от стропил на 13 см. Для утепления отверстия используется базальтовая вата. Для обеспечения повышенной безопасности, этот промежуток достигает до 26 см.

Соприкосновение дымовой трубы с крышей обеспечивается укладкой шифера или стали. Длина 50 см.

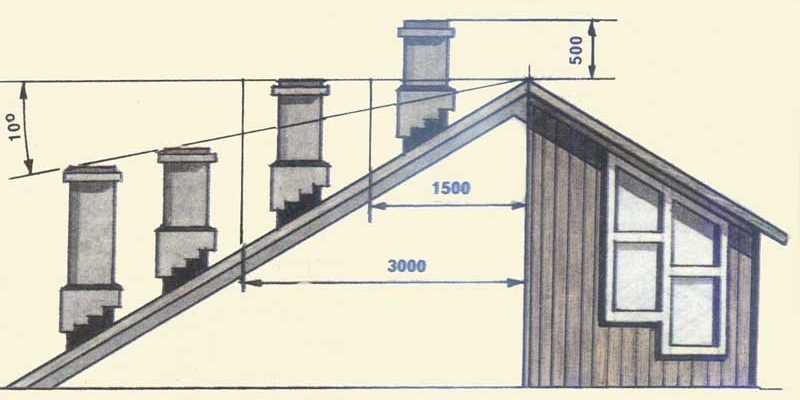

Высота трубы вычисляется, согласно общепринятых параметров:

• От 0,5 м над уровнем конька в случае с плоским перекрытием.
• От 0,5 м над уровнем конька, если труба отдалена от конька на 1,5 м. Не ниже конька крыши при удалении от 1,5 до 3 м от конька.
• Не ниже отрезка, который можно схематически представить от конька крыши к горизонту под наклоном 10 гр., при установке трубы от 3 м от конька.

Керамический дымоотвод

Отличная альтернатива большим кирпичным сооружениям и недолговечным стальным изделиям. Изделия обладают механической прочностью, хорошей тягой, высоким уровнем противостояния внешним воздействиям и высоким температурам (до 1000 гр).

Конструктивно они представлены в виде трехкомпонентной структуры. Все элементы включают в себя отрезки труб с гладкой внутренним покрытием и теплоизоляционными матами. Короб состоит из легкого бетона. Внешний кожух из бетона практически не нагревается. Недостаток заключается в высокой цене.

Дымоходы из металла

Особенность сэндвич-труб заключается в отсутствии дополнительной основы. Утеплитель размещается между двух труб разного диаметра. Полученная конструкция имеет трехслойное строение. Гладкая поверхность препятствует оседанию сажи. Правильная установка конструкций обусловлена толщиной стенок, которая подбирается индивидуально под отдельные установки:

• От 0,5 мм для газового оборудования.
• От 1 мм для древесных установок.
• От 1,0 мм для угольных установок.

Теплоизоляция подбирается толщиной до 10 см. Контуры имеют параметры от 0, 25 м до 1 м. Соединения проводятся «враструб». Марка стали подбирается под уровень температурного воздействия. Внутренний контур изготавливается из стали с повышенным содержанием хрома.

Перекрытие. Для междуэтажных перекрытий применяется заводская разделка. Ее сечение подбирается под размер сэндвич-труб. Выпиливают квадратный зазор, оборачивают базальтовым материалом. Образованный зазор используется для проводки дымоотвода. Промежутки утепляются базальтовой изоляцией.

Соединение труб не должно образовываться снаружи или в перекрытии.

Монтаж крыши. Со всех сторон отступка от контура до дерева отмеряют 25 см. Вверху зазор и дымоотвод закрывается крызой, предотвращающей внешнее воздействие. Над крызой на контуре дымоотвода размещается окапник, зажимаемый хомутом. Он способствует защите от осадков. Между стропилами и дымоотводом размещается базальтовая вата, закрывается внизу с помощью металлического отражателя.

Стена. Наружный монтаж проводится путем проведения трубы через боковые перекрытия. Если требуется сделать внутрисменное размещение конструкции, важно предусмотреть проходы сквозь кровлю и перекрытия. В первом случае добавляют горизонтальный канал через вертикальное перекрытие. Для повышения пожарной безопасности ставится искрогаситель.

Установка камина своими руками возможна, даже если дом деревянный. Важно соблюдать правила монтажа, дымоход конструируется по особым принципам, регламентируемым государственными стандартами. Фото помогут лучше понять процесс конструирования дымоотводящей системы.

Возможные проблемы и пути их решения

Деревянный дом подвержен усадке, поэтому раньше дымоход монтировался в специальной шахте, стоящей отдельно от основного строения. Сегодня такой подход не актуальный. По правилам к каждому отопительному прибору подводится индивидуальный дымоход. Важно соблюдать стандарты их высоты над уровнем крыши. Однако эти стандарты действуют лишь в том случае, если топка открытая.

Газоотводящая система предварительно проектируется: деревянный дом – пожароопасное сооружение, поэтому учитываются все особенности строения. Инженеры предоставляют проектную документацию, на основании которой производится установка дымоотводящей системы.

Особенности монтажа

Согласно правилам гос. стандарта дымоход выкладывается только из глянцевого кирпича. Его расположение может быть лишь вертикальным, отклонения от оси не допустимы. Деревянный дом необходимо защитить от возможного перегрева основания крыши, поэтому труба должна быть более 5 метров. Расстояние отсчитывается от колосниковой решётки.

Дымоход своими руками возвести непросто. Важно учесть особенности монтажа. В зависимости от типа крыши рассчитывается и высота трубы. Фото некоторых типовых решений представлены в этой статье. Если крыша плоская, то труба возвышается на 50 см. Если есть конёк, то расстояние отсчитывается от него. Дымоход должен располагаться на некотором удалении от конька, при этом важно выдержать все рекомендуемые параметры. Деревянный дом прослужит долгие годы при правильном подходе к монтажу отопительного оборудования.

Про актуальные подходы

Если в комнате стоит камин, то технология «Сэндвич» наиболее актуальная. Установка своими руками не осложнена «мудрыми» решениями. Дымоход состоит из внутренней трубы, сделанной из нержавеющей стали и покрытой керамическим слоем; минеральной ваты, необходимой для теплоизоляции; герметика и фиксаторов. Чтобы лучше понять особенности конструкции «Сэндвич», рекомендуется посмотреть фото.

Установка производится и по принципу «пластиковый чулок». Эту технология используют преимущественно тогда, когда трубопровод изогнут. Дом может быть построенным не только по типовым проектам, но и с помощью оригинальных решений. Тогда пластиковый чулок может стать просто незаменимым. Следует помнить, что такой дымоход быстро остывает, но и быстро нагревается.

Если труба выводится через стену, то место выхода изолируется особым негорючим материалом (преимущественно пенобетоном). Всё это прячется под отделочные панели. В местах выхода монтируется защитный воротник, с его помощью увеличивается гидроизоляция.

Про облицовку

На стадии строительства не стоит забывать и про облицовку трубы. Дом будет выглядеть лучше, если дымоход выполнить под старину. Некоторые мастера рекомендуют нанести 3 мм. цементной штукатурки. Для большей прочности её покрывают силиконовой краской.

Облицовка выполняется и при помощи клинкерного кирпича. Его достоинство в том, что он устойчив к вредным воздействиям. В качестве альтернативы выбирается клинкерная плитка – она легче кирпича. Укладывают её в шахматном порядке. Неплохо смотрится облицовка из натурального камня. Она фиксируется с помощью клея, важно, чтобы толщина прослойки не была больше 1 см.

Если выбрана битумная черепица в качестве облицовочного материала, то необходимо при установке учесть ряд нюансов. Монтировать её можно лишь при температурах менее 25°C. Ветра при этом быть не должно.

Коротко о главном

Не всегда легко решить проблему монтажа дымохода при установке печи в деревянном доме. Сегодня предусматривается ряд правил и норм, невыполнение которых чревато штрафами и прочими государственными санкциями. Перед началом строительства следует проконсультироваться у специалистов.

Компания «Без дыма» занимается проектированием и установкой систем дымоудаления уже много лет. Среди выполненных нашей компанией проектов немалая часть связана с монтажом дымоходов в деревянных домах.

Специфика установки дымоходов в деревянных домах

Дом из дерева – это очень экологичный и приятный для постоянного проживания дом, но сделать в нем эффективную и безопасную систему отопления – задача не из простых. Все дело в горючести древесины: любой контакт с нагретым отопительным агрегатом или элементом дымохода может привести к возгоранию. Это означает, что при проектировании систем отопления и дымоотведения необходимо уделить максимум внимания вопросам теплоизоляции.

Основной документ

Основные требования к дымоходам, устанавливаемым в домах, описаны в СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование». В этом документе отмечено в частности, что:

• минимальное расстояние между конструкциями из гоючих материалов и кирпичными трубами либо керамическими трубами с теплоизоляцией должно составлять 130 мм;
• минимальное расстояние между воспламеняющимися элементами и керамическими трубами без теплоизоляции должно составлять 250 мм.

При монтаже дымоходов в деревянных домах эти нормы должны соблюдаться неукоснительно.

Выбор типа дымохода

Выбор материала и конструкции дымохода определяется архитектурой дома, а также особенностями отопительных агрегатов, которые будут подключены к системы дымоудаления. Так, к примеру, температура топочных газов пеллетного котла редко превышает 250 градусов, а температура топочных газов котла на угле может достигать 700 градусов по Цельсию. Очевидно, что к дымоходу для угольного котла предъявляются гораздо более жесткие требования.

Кирпичные дымоходы

Кирпичные дымоходы широко распространены в старых домах, где печь и дымоход зачастую строились раньше, чем само здание. Сегодня кирпич не так популярен, но многие домовладельцы выбирают именно его.

Достоинства кирпичных дымоходов:

• высокая механическая прочность;
• относительная долговечность;
• привлекательный внешний вид.

Недостатки кирпичных дымоходов:

• большой вес;
• прямоугольное сечение (неидеально с точки зрения силы тяги);
• шероховатая поверхность;
• чувствительно к воздействию сильных кислот и агрессивных химических соединений;
• сложность монтажа и обслуживания.

Для монтажа дымоходов используется красный полнотелый кирпич. Кладку внутри дома выполняют с использованием известкового или цементно-известкового растворов. Для кладки кирпича выше уровня кровли подходит только водостойкий цементный раствор.

Керамические дымоходы

Керамические дымоходы — отличная альтернатива громоздким кирпичным конструкциям и достаточно недолговечным дымоходам из листовой стали. Они широко используются в современных домах из оцилиндрованного бревна, бруса и других древесных материалов.

Преимущества керамических дымоходов

• механическая прочность;
• хорошая тяга;
• простота монтажа;
• возможность установки как внутри, так и снаружи здания;
• устойчивость к воздействию агрессивных соединений;
• устойчивость к воздействию высоких температур (до 1000 градусов);
• исключительная долговечность (гарантия производителей на многие системы составляет 30 и более лет);
• качественная теплоизоляция.

О последнем следует сказать отдельно. В подавляющем большинстве случае керамические дымоходы имеют трехкомпонентную структуру. Каждый элемент включает в себя отрезок керамической трубы с гладкой внутренней поверхностью, теплоизоляционные маты и короб из легкого бетона. Таким образом, даже при прохождении очень горячих топливных газов внешний кожух из бетона практически не нагревается. Для установки дымоходов в деревянных домах это очень важно.

Недостаток у керамических систем дымоотведения только один – высокая цена.

Металлические дымоходы

Различают однокомпонентные и двухкомпонентные металлические дымоходы.

Однокомпонентые дымоходы состоят из простых стальных труб с круглым сечением. Это самое дешевое решение, но оно имеет множество недостатков:

• малая долговечность;
• большие теплопотери;
• невозможность наружного монтажа;
• необходимость создавать сложную и дорогую теплоизоляцию.

Последнее особенно важно в случае с деревянными домами. Теплоизоляцию используют в буквальном смысле везде, где возможен хоть малейший нагрев. Это касается любых дымоходов, но в случае с тонкими стальными трубами это особенно важно.

Двухкомпонентный дымоход (стальной дымоход «сэндвич») имеет собственный теплоизоляционный слой, который расположен между двумя стальными трубами. Это более дорогой, долговечный и безопасный вариант. Такой дымоход, может использоваться, в том числе и для наружного монтажа, что позволяет не проходить через все перекрытия и кровлю, а сделать один проход через стену в точке установки отопительного агрегата ().

</span>

При монтаже дымохода в здании, имеющем конструкции из горючих материалов (стены, перекрытия, балки) и находящиеся вблизи от дымовых каналов, следует принимать меры для защиты их от возгорания. Для этого необходимо соблюдать разделки и выполнять отступы.Разделка это пространство между наружной поверхностью дымохода и стеной или перегородкой из горючих материалов. Размеры разделок дымовых каналов с учетом толщины стенки теплоизоляции следует принимать равными 500 мм до конструкций зданий из горючих материалов и 380 мм – до защищенных конструкций. Конструкции считаются защищёнными, если они зашиты металлическим листом по асбестовому картону толщиной 8 мм или покрыты штукатуркой толщиной 25 мм по металлической сетке. Дымовой канал, проходящий вблизи строительных конструкций из горючих материалов, не должен нагревать их выше 50°С. При наличии технической документации завода-изготовителя теплогенерирующих аппаратов (в том числе каминов), размеры разделок и отступов дымовых каналов следует принимать в соответствии с этой документацией. Разделка должна быть больше толщины перекрытия (потолка) на 70 мм.

Не рекомендуется выполнять конструкцию, которая включает более двух колен. Общая длина коаксиального дымохода, состоящего из нескольких разнонаправленных участков должна составлять не более трех метров.

8 Отопление, вентиляция, водопровод и канализация

СНиП 41-01-2003 «Вентиляция, кондиционирование и отопление» регламентирует основные аспекты, связанные с обустройством различных автономных систем отопления. Так как данная публикация посвящена разбору конструктивных особенностей прохождения дымохода через чердачное перекрытие, необходимо особое внимание уделить разделу 6.6 — это «Печное отопление», и его подразделам.

При этом нужно помнить, что если печь устанавливается в только что построенном доме, то необходимо будет узаконить ее наличие в противопожарных службах, иначе зарегистрировать недвижимость просто не получится. Такое разрешение выдается на основании составленного работником контролирующей организации акта, который проводит приемку постройки.

В дымовых каналах ресторанных и столовых плит образуется жирная сажа, которая является пожароопасной, так как горит с образованием пламени и выделением большого количества тепла (25373 кДж/кг). Температура воспламенения жирной сажи всего 250°С.

Наружную систему отвода дыма можно выполнять как сразу после окончания строительных работ, так и по истечении длительного времени после сдачи дома в эксплуатацию.

Следующий важный вопрос при выборе необходимого комплекта для сэндвич-дымохода – это качество и толщина слоя термоизоляции между внутренней трубой и внешним кожухом.

Проход дымохода через деревянное перекрытие

Допускается использовать дымоходы из нержавеющей стали, если температура топочных газов не превышает 400 градусов по Цельсию.

Пределы огнестойкости дымоходов и воздуховодов должны соответствовать нормативным требованиям воздуховодов систем дымоудаления жилых зданий.

У нас Вы можете разместить рекламную статью о своих товарах или услугах. Статейный маркетинг за рубежом занимает 80% рынка продаж услуг и товаров. 8 из 10 предпринимателей осознают, что данный способ с перспективой получения прибыли годами (пока существует статья), отлично работает.

Следует правильно понимать, что указанная толщина термоизоляции является минимальной. По сути, чем толще слой утеплителя, тем меньше будет зависеть тяга от внешних условий, и тем ниже вероятность образования конденсата в трубе.

Свяжитесь с дилером в вашем регионе

Высота разделки дымохода должна быть больше толщины перекрытия как минимум на 70 мм. Кстати, СНиП не оговаривает, с какой стороны должны «выглядывать» эти миллиметры – снизу, на потолке, или в чердачном помещении. Среди мастеров, судя по форумам, тоже единодушия нет.

Запрещается настилать полы или делать подшивку вплотную к стенкам коренной трубы или печам; они должны только доходить до края разделки. Над разделкой в этом случае применяют бетон или керамические плитки.

Расстояние между дымоходной трубой и соседским домом?

Ни в коем случае не стоит прельщаться привлекательной ценой и приобретать изделия, в которых утеплительная прослойка выполнена из стекловаты. Да, термоизоляционные качества у нее на первых порах не хуже, но вот предел термической стойкости – просто несопоставим с базальтовой.

Хотя наши участки расположены недалеко от котельной, где находятся 2 трубы, которые постоянно дымят. Вопрос: Может ли суд присудить убрать нашу трубу?

На момент написания статьи еще много жилых домов отапливается печами и котлами разных видов. Соответственно велико и количество пожаров, причиной которых стало нарушение правил ПБ при их эксплуатации.

Хотя наши участки расположены недалеко от котельной, где находятся 2 трубы, которые постоянно дымят. Вопрос: Может ли суд присудить убрать нашу трубу?

На момент написания статьи еще много жилых домов отапливается печами и котлами разных видов. Соответственно велико и количество пожаров, причиной которых стало нарушение правил ПБ при их эксплуатации.

В деревянном доме при монтаже дымохода нужно знать не только правила установки, но и температуру в отопительных приборах за счет определенных продуктов сгорания. Она отличается также по мере удаления, в зависимости от конструкции самой системы. Ниже представлена таблица, указывающая на диапазон таких температур.

Нужно продумать расположение конструкции дымоотвода так, чтобы она гармонично вписалась в дизайн постройки.

Однако, если опять же почитать форумы, то можно встретить случаи, когда инспектора пожарной охраны требовали 70-миллиметрового «бортика» и сверху, и снизу.

Кирпичные конструкции постепенно отодвигают на второй план, так как они занимают место в помещении и нуждаются в чистке чаще, чем дымоходы, выполненные из современных материалов.

Читать нормативную документацию хоть и полезно, но очень скучно, а искать в ней нужную информации еще и трудно. Так, к примеру, в СП 7.13130.2013 «Отопление, вентиляция и кондиционирование. Требования пожарной безопасности» (это актуализированная версия СНиП по дымоходам) едва ли 10% текста имеют отношение к дымоходам и вообще к отоплению в малоэтажных домах.

Нормы установки коаксиальных дымоходов популярных производителей

Площадь внутреннего сечения стальных и керамических дымоходов должна быть не меньше площади соответствующих дымоходов с прямоугольным сечением.

Когда в кирпичный дымоход устанавливают однослойную трубу, изготовленную из нержавеющей, устойчивой к кислотам стали – процесс называют гильзовкой дымоходного канала. Благодаря данному способу установки дымохода намного быстрее происходит процесс прогревания дымоходного канала, по отношению к температуре конденсата.

Необходимо помнить, что небрежно выложенная печь всегда дает большую осадку с появлением в ней трещин и выкрашиванием раствора из швов. Проникающие через трещины и швы горячие газы и огонь приводят к быстрому загоранию сгораемых конструкций, особенно деревянных. Пожары происходят также от беспечного ведения топки.

Так как удержать кирпич на войлоке практически весьма трудно, то надо сначала на щит или стену настелить войлок, прибить его гвоздями, чтобы он не спадал, а затем на глиняном растворе уложить кирпич, закрепляя его гвоздями с надетыми шайбами или выполняя по гвоздям проволочное плетение. После кладки кирпич оштукатуривают глиняным или другим, более прочным раствором (рис. 95).

В закрытом воздушном промежутке для циркуляции воздуха между печью и “холодной четвертью” внизу и вверху с боковых сторон надо сделать отверстия, закрыв их решетками (рис. 96). “Холодную четверть” делают высотой и шириной в отступках, равными ширине и высоте печи, но не меньше (рис. 97).

Вот один из вариантов: в стене делают отверстие и вставляют в него гильзу из асбоцементной трубы. Затем пространство между поверхностью коаксиальной трубы и гильзой заполняют асбестовым шнуром. Все элементы коаксиального дымохода должны быть изготовлены в промышленных условиях и соответствовать установленным стандартам.

Каждому техническому специалисту: строителю, проектировщику, энергетику, специалисту в области охраны труда.

Если длину коаксиальной трубы приходится наращивать, следует позаботиться о герметичности соединения. Для этого используют обжимные хомуты. Подобным же образом соединяют переходники, колена и другие элементы дымохода.

Стоит помнить о том, что отвод переработанных продуктов сгорания от газовых котлов, от печей, и от других газовых бытовых приборов должен быть у каждого обязательно ОТДЕЛЬНЫЙ.

Рекомендовано осуществлять такое мероприятие как гильзовка. Оно заключается в заливке пространства между кирпичом и трубой бетоном, чтобы устранить некоторые негативные моменты.

Конструкция предлагаемых в продаже ППУ может несколько различаться, но принцип у них общий: это создание необходимого по требованиям СНИП просвета между трубой и материалом перекрытия, который заполняется тем или иным термоизоляционным материалом.

Важно! Обязательно нужно помнить, что не только деревянные конструкции, но и большинство отделочных материалов тоже легко загораются, поэтому расстояние к ним необходимо точно также учитывать.

Следующий важный параметр – диаметр трубы и патрубка котла. По размерам они должны совпадать. Ни в коем случае не допускается установка трубы, диаметр которой уже, чем размеры отводящего патрубка нагревательного прибора.

Размеры патрубка котла для дымохода, переходника и коаксиальной трубы должны соответствовать друг другу.

Правильное проведение дымоходной трубы через чердачное перекрытие, стропильную систему и кровлю – не менее важно, чем соблюдение всех остальных требований при постройке самой печи. От того, насколько надежно обустроены эти узлы, будет зависеть противопожарная безопасность дома, а значит – и всех проживающих в нем, а также эффективность работы отопительного прибора.

Кирпичные дымоходы должны быть вертикальными без уступов. Толщина стенок дымохода из кирпича – не менее 120 мм, из жаростойкого бетона – не менее 60 мм. В основании дымовых труб должны располагаться карманы глубиной до 250 мм с отверстиями для очистки. Отверстия должны закрываться дверцами.

Как вывести дымоход через деревянную стену

Для монтажа системы отвода продуктов сгорания выводят дымоход через стену. Конструкция представляет собой несколько соединенных труб из стали или других современных материалов. Крепление дымохода к стене своими руками выполнить не сложно.

В этом участке близость к легковоспламеняющимся материалам минимальная, поэтому изоляция должна быть максимальная. В свою очередь, образующийся конденсат, а точнее его химический состав, разрушает кирпичный дымоход. Исходя из выше сказанного, кирпичный дымоход следует обязательно гильзовать/футеровать.

Похожие записи:

Каким должно быть расстояние от дымохода до сгораемых конструкций?

Это расстояние, бывалые печники называют «от дыма» Отсчет ведется от стенки дымового канала печной трубы, до края сгораемых конструкций.

Это расстояние регламентируется нормативным документом СНиП 41-01-2003, а в частности его разделом 6.6 «Печное отопление» и его подразделами.

Печные трубы бывают двух основных видом — кирпичные и металлические. При проходе через перекрытия деревянной трубы делается разделка (распушка) (расширение внешних размеров трубы, при сохранении тех же размеров дымохода) а при проходе железной делается проходка в виде гильзы выполненной из негорючего материала.

Эти детали печи как раз и призваны «отдалить» дымоход от сгораемых конструкций (например деревянных потолочных перекрытий.

Расстояние «от дыма» до сгораемого материала в печной трубе, должно быть по нормативу 500 миллиметров, как раз в том случае если материалы сгораемые. И допускается 380 миллиметров, в том случае если те же сгораемые материалы защищены слоем штукатурки толщиной не менее 2,5 сантиметров с армированием металлической сеткой.

Высота разделки над и под перекрытием должна быть не менее 70 миллиметров.

Разделка дымохода не должна быть жестко зафиксирована с перекрытием. Это потому что деревянный дом все равно будет водить (садиться) и плохо если потолок деформирует кладку, а это и щели и выход газов и возможно даже искр, со всеми вытекающими. Лучше сделать расстояние и утеплить минватой или керамзитом.

На кровле здания, расстояние от наружного края дымовой кирпичной трубы до сгораемых конструкций должно быть не менее 130 миллиметров, а от керамической не менее 250 миллиметров.

Верхний край самой печи, так же должен быть на регламентированном расстоянии от потолка.

Так если над кирпичной печью потолок не защищен штукатуркой, то расстояние от ее верхней части до деревянных конструкций должно быть не менее 35 сантиметров при периодической топке и не менее метра для печей длительного горения. Если потолок оштукатурен, 25 и 70 сантиметров соответственно.

Для железных печей не менее 80 сантиметров под оштукатуренным потолком и 120 сантиметров под не оштукатуренным потолком.

И еще, одно очень важное замечание! Никогда соединение труб не должно приходится на плоскость перекрытия! Более того, такое соединение разных фрагментов трубы не должно быть ближе к перекрытию чем на 30 сантиметров, хоть сверху, хоть снизу.

www.remotvet.ru

Расстояние от печи до деревянной стены

Противопожарные меры при кладке печей и труб

Чем лучше содержатся печи, тем безопаснее они в противопожарном отношении.

Необходимо помнить, что небрежно выложенная печь всегда дает большую осадку с появлением в ней трещин и выкрашиванием раствора из швов. Проникающие через трещины и швы горячие газы и огонь приводят к быстрому загоранию сгораемых конструкций, особенно деревянных. Пожары происходят также от беспечного ведения топки.

К пожарам приводит и загорание сажи, которая собирается в дымовых каналах, а от очень сильного их нагревания загораются деревянные конструкции, прилегаемые к печи.

Поэтому все деревянные части здания: стены, перегородки, полы, перекрытия и другие следует удалять на определенное расстояние от нагревающих поверхностей печи с устройством разделок или отступок, то есть от утолщения кладки стенок печи или трубы. Толщина этих разделок или расстояние от “дыма” до сгораемой конструкции должна быть следующей, мм:

Типы отопительных печей периодического действия

Деревянные рубленые стены в процессе усыхания древесины или уплотнения конопатки дают осадку, что нарушает прочность разделок. Поэтому высоту разделок делают на размер возможной осадки.

Можно изолировать (закрывать) печи надежной изоляцией из несгораемых и нетеплопроводных материалов: листовым асбестом или двух-, трехслойным войлоком, который плохо проводит тепло и в то же время хороший теплоизоляционный материал. При возгорании он тлеет, издавая неприятный запах сгораемой шерсти, что и сигнализирует об опасности пожара. Чтобы предохранить войлок от разрушения молью и обеспечить минимальную возгораемость, его перед укладкой на место пропитывают жидким глиняным раствором.

Запрещается настилать полы или делать подшивку вплотную к стенкам коренной трубы или печам; они должны только доходить до края разделки. Над разделкой в этом случае применяют бетон или керамические плитки.

При установке печи между сгораемыми деревянными стенами или перегородками между ними делают отступ не менее 130 мм, с изоляцией дерева со стороны разделки, а расстояние между деревом и “дымом” должно быть не менее 250 мм.

Без изоляции дерева это расстояние увеличивают до 380 мм.

Отступку иногда закрывают (закладывают) с боковых сторон. В этом случае деревянную стену изолируют так называемой “холодной четвертью”, то есть стенкой толщиной в 1 /₄ кирпича, которую выкладывают по войлоку.

В новых домах с бревенчатыми или брусчатыми стенами, учитывая, что они дадут большую осадку, при закрытой отступке с боков надо устанавливать деревянный щит, прикрепленный к стене так, чтобы он скользил между деталями крепления и не мешал осадке стены.

На этом щите делают “холодную четверть” также по уложенному войлоку.

Так как удержать кирпич на войлоке практически весьма трудно, то надо сначала на щит или стену настелить войлок, прибить его гвоздями, чтобы он не спадал, а затем на глиняном растворе уложить кирпич, закрепляя его гвоздями с надетыми шайбами или выполняя по гвоздям проволочное плетение. После кладки кирпич оштукатуривают глиняным или другим, более прочным раствором (рис. 95).

Рис. 95. Изоляция стен от печи: 1 – шит; 2 – костыль; 3 – войлок; 4 – кирпичи; 5 – шайбы, прибитые гвоздями; 6 – гвозди; 7 – отступка 13 см; 8 – кровельная сталь, прибитая к двум слоям войлока

В закрытом воздушном промежутке для циркуляции воздуха между печью и “холодной четвертью” внизу и вверху с боковых сторон надо сделать отверстия, закрыв их решетками (рис. 96). “Холодную четверть” делают высотой и шириной в отступках, равными ширине и высоте печи, но не меньше (рис. 97).

Рис. 96. Отступка между печью и деревянной стеной: 1 – деревянная стена; 2 – кирпичная кладка; 3 – деревянный щит; 4 – два слоя войлока; 5 – вентиляционные решетки; 6 – отступка 13 см

Рис. 97. Отступка между печью и деревянными перегородками: 1 – деревянные перегородки; 2 – два слоя войлока; 3 – отступка 13 см; 4 – отступка 25 см

Когда кухонная плита стоит в проеме деревянной перегородки или между деревянными стенами, разделку выполняют по бокам плиты в полкирпича, над плитой – в два кирпича.

Вертикальные разделки не допускают перевязки с кладкой печи или трубы независимо от того, на каком растворе эти разделки выполнены.

Категорически запрещается какое бы то ни было соединение зольников печей с подпольем.

Обязательно надо оставлять промежуток от верха потолка до перекрытия печи (перекрыши) не менее 350 мм, а при изолировании потолка – 250 мм. Он должен быть доступен для осмотра, ремонта и очистки от пыли. Если печи теплоемкие, имеющие массу до 750 кг, то промежуток оставляют в 350-450 мм, а для не теплоемких – 700-1000 мм.

Деревянные потолки над печами оштукатуривают по войлоку или изолируют двумя слоями войлока с тем, чтобы эта изоляция как для штукатурки, так и обивки кровельной сталью была на 150 мм больше по всем сторонам, чем размеры печи.

Если печь подключают к дымовой трубе с помощью патрубка, то до деревянного потолка или перегородок расстояние устанавливают не менее 500 мм или 380 мм, если есть изоляция.

Деревянные полы перед топливником любой печи изолируют двумя слоями войлока и покрывают листом кровельной стали размером не менее 500×700 мм, накрыв плинтус кровельной сталью.

Под кухонными очагами или печами на ножках деревянные полы обязательно покрывают асбестом или двухслойной войлочной изоляцией. Размер этой изоляции должен быть равен печи или больше ее по всем сторонам на 150 мм.

Печи и трубы следует систематически осматривать и тут же исправлять возможные дефекты.

В зимнее время особенно тщательно надо следить за печами и трубами, так как их топят больше.

Печи-времянки ставят на расстоянии от сгораемых конструкций не менее 1 м. Категорически запрещается складывать возле топок легковоспламеняемые материалы.

Следует также обратить особое внимание на кладку печных труб и содержание их в соответствующем порядке.

Разделки кладут на глиняном, известковом, известково-цементном или цементном растворе. Они не должны перевязываться с кладкой трубы и быть толщиной, равной стенке или перегородке. Обычная толщина разделок в 1 /₄ или 1 /₂ кирпича.

Примыкающую часть сгораемой конструкции к разделке изолируют листовым асбестом или двумя слоями войлока. Желательно войлок предварительно пропитать в антимолевом составе. Толщина войлочной изоляции должна быть не менее 20 мм. Если войлок тонкий, то его кладут в два-три слоя.

Ширина отступки или разделки считается “от дыма”, то есть от внутренней поверхности печи или дымохода, и равняется 380 мм при незащищенных от возгорания конструкциях и 250 мм, если они защищены от возгорания изоляцией.

Часто в стенах, где проходят дымовые каналы, приходится укладывать деревянные балки (рис. 98). Они должны быть расположены так, чтобы между балкой и внутренней поверхностью канала было расстояние не менее 250 мм для дымоходов от обычных печей и 380 мм – от печей с продолжительной топкой. Концы балок со стороны канала изолируют, но торцы оставляют открытыми. Более надежно оставлять между балками, их концами и дымоходами расстояние в 380 мм с обязательной укладкой изоляционного слоя.

Рис. 98. Изоляция концов балок в печной кладке около каналов

Иногда балка приходится против дымоходов и отнести ее в ту или другую сторону невозможно, тогда ее укорачивают и врезают в ригель короткую поперечную балку, уложенную, в свою очередь, на две балки. Их скрепляют друг с другом шипом “ласточкин хвост” (рис. 99). Концы балок, заложенных в стену, и ригель, примыкающий к стене, изолируют.

Рис. 99. Устройство ригеля: 1 – балки; 2 – ригель; 3 – изоляция (войлок)

У коренных и насадных труб, а также у стен в местах прохождения каналов на уровне междуэтажных и чердачных перекрытий в процессе кладки стены или трубы выполняют горизонтальные разделки или распушки, которые изготовляют в процессе кладки трубы, увеличивая толщину разделки. У кирпичных печей с кратковременной топкой толщину принимают в один кирпич. Это расстояние считается от “дыма” до сгораемых деревянных конструкций, которые необходимо обить листовым асбестовым картоном или двумя слоями войлока. Если нет изоляционных материалов, толщину разделки доводят до полутора кирпичей. Однако и при такой разделке нужна изоляция (рис. 100).

Рис. 100. Разделка распушки в чердачном перекрытии: 1 – балка; 2 – брусок; 3 – накатник; 4 – засыпка; 5 – изоляция

Если печи или кухонные очаги (плиты) топятся свыше 3 ч, то разделка должна быть в полтора кирпича с обязательной изоляцией. При отсутствии изоляции разделку доводят до двух кирпичей.

Кладка разделки – дело сложное, поэтому в междуэтажных и чердачных перекрытиях для поддержания кирпичной кладки лучше всего применять железобетонную плиту толщиной 50 мм. На этой плите после кладки стояка может быть легко выполнена разделка (рис. 101).

Рис. 101. Железобетонная плита для поддержания кирпичной разделки: 1 – плита; 2 – разделка; 3 – стояк трубы

Устраивая разделки, следует принимать во внимание различную осадку стен здания, коренных труб и печей. Каменные стены, трубы и печи дают малую (незначительную) осадку. Деревянные рубленые стены, особенно из невысохшего материала, оседают в среднем до 150 мм. Подъем и осадка стен также бывают при оконопатке. Вместе со стенами оседают и перекрытия. До начала оконопатных работ изоляцию вокруг разделки удаляют. Необходимо помнить, что запрещается опирать кирпич кладки разделки на балки или настил перекрытия. Во время осадки там может быть образована трещина, что приведет к пожару.

Когда стены дают осадку большую, чем коренная или насадная трубы, то разделку выполняют так, чтобы она имела запас внизу вовнутрь помещения. Если же коренная труба и печь с насадной трубой дают осадку большую, чем стены и перекрытие, то распушка должна иметь запас вверху по высоте (на чердаке) (рис. 102). Чердачное перекрытие часто засыпают легкими, малотеплопроводными сгораемыми материалами: опилками, торфом, сухими древесными листьями и др. Сверху такие материалы обязательно засыпают шлаком, землей, песком слоем в 20 мм. При этом разделка должна возвышаться над засыпкой не менее 70 мм, а вообще чем больше, тем лучше. Около нее делают полностью несгораемую засыпку толщиной не менее 100 мм.

Рис. 102. Расположение распушки с учетом осадки перекрытия: а – до осадки; б – после осадки; 1 – распушка; 2 – перекрытие; 3 – стояк трубы

Деревянные стропила и обрешетка должны отстоять от наружных поверхностей кирпичных труб не менее 130 мм. При сгораемых кровлях расстояние между кровлей и трубой должно быть минимум 260 мм. Оставшийся промежуток перекрывают кровельной сталью или асбестоцементными листами.

Используемые источники:

• https://superpechi.ru/blog/kakoe-bezopasnoe-rasstoyanie-ot-dyimoxoda-do-derevyannoj-stenyi.html
• https://tehnashop.ru/the-minimum-distance-from-the-chimney-to-wooden-structures-chimney-in-a-wooden-house-types-of-installation-systems.html
• https://feflues.ru/news/rasstoyanie-ot-dymokhoda-do-steny/
• https://akcopt.ru/pravovedenie/5359-rasstoyanie-ot-dymokhoda-do-steny-doma.html
• https://ob.okd1.ru/konsultacziya/rasstoyanie-ot-dymohoda-do-steny/
