Расчет количества тепла на отопление — Система отопления

Содержание: 1. Простые вычисления по площади 2. Рассмотрим метод вычислений для комнат с высокими потолками 3. Дополнительные параметры, которые нужно учесть 4. Специфика и другие особенности 5. Климатические зоны тоже важны 6. Выводы

Если у вас возникла необходимость замены старых, вышедших из строя радиаторов, или же вы собираетесь произвести установку новой системы в строящемся доме, следует знать, как произвести расчет отопления по площади помещения.

Чтобы работа системы была эффективной, следует точно определить количество секций устанавливаемых радиаторов, чтобы теплоотдача и прогревание были оптимальными.

Простые вычисления по площади

• число окон и тип стеклопакетов на них;
• количество в комнате наружных стен;
• толщина стен здания и из какого материала они состоят;
• тип и толщина использованного утеплителя;
• диапазон температур в данной климатической зоне.

Тепло, которое для обогрева комнаты должны давать радиаторы: площадь следует умножить на тепловую мощность (100 Вт). К примеру, для комнаты в 18 кв.м требуется такая мощность батареи отопления:

18 кв.м х 100 Вт = 1800 Вт

То есть, в час для обогрева 18-ти квадратных метров необходимо 1,8 кВт мощности. Этот результат надо поделить на количество тепла, которое в час выделяет секция отопительного радиатора. Если данные в его паспорте указывают, что это составляет 170 Вт, то следующий этап вычислений выглядит так:

1800 Вт / 170 Вт = 10,59

Это число надо округлить до целого (обычно округляется в большую сторону) – получится 11. То есть, чтобы в комнате температура в отопительный сезон была оптимальной, необходимо установить радиатор отопления с 11-ю секциями.

Такой метод подходит только для вычисления величины батареи в помещениях с центральным отоплением, где температура теплоносителя не выше 70 градусов Цельсия.

Есть и более простой способ, который можно применять для обычных условий квартир панельных домов. В этом приблизительном расчете учитывается, что для обогрева 1,8 кв.м площади нужна одна секция. Другими словами, площадь помещения надо разделить на 1,8. Например, при площади 25 кв.м необходимо 14 частей:

25 кв.м / 1,8 кв.м = 13,89

Но такой метод расчета неприемлем для радиатора пониженной или повышенной мощности (когда средняя отдача одной секции варьируется в пределах от 120 до 200 Вт).

Рассмотрим метод вычислений для комнат с высокими потолками

Однако расчет отопления по площади не позволяет верно определить количество секций для комнат с потолками выше 3 метров. В этом случае надо применять формулу, учитывающую объем помещения. Для обогрева каждого кубического метра объема по рекомендациям СНИП необходим 41 Вт тепла. Так, для комнаты с потолками высотой 3 м и площадью 24 кв.м, расчет будет следующим:

24 кв.м х 3 м = 72 куб.м (объем комнаты).

72 куб.м х 41 Вт = 2952 Вт (мощность батареи для обогрева помещения).

Теперь следует узнать количество секций. В случае, если в документации радиатора указано, что теплоотдача одной его части в час составляет 180 Вт, надо разделить на это число найденную мощность батареи:

2952 Вт / 180 Вт = 16,4

Это число округляется до целого – получается, 17 секций, чтобы обогреть комнату объемом 72 куб.м.

Путём не сложных вычислений можно с лёгкостью определить нужные вам данные.

Дополнительные параметры, которые нужно учесть

Произведя примерный расчет количества секций радиаторов отопления для своей квартиры, не забудьте его откорректировать, приняв во внимание особенности помещения. Их нужно учитывать следующим образом:

• для угловой комнаты (две стены выходят на улицу) с одним окном мощность радиатора надо увеличить на 20%, а при двух окнах – на 30%;
• если радиатор монтируется в нише под окном, его теплоотдача снизится, это компенсируется увеличением мощности на 5%;
• на 10% следует увеличить, если окна выходят на северную либо северо-восточную сторону;
• экран, для красоты закрывающий радиаторы, «крадет» 15% их теплоотдачи, которые также надо учесть при расчете.

В самом начале следует рассчитать общее значение необходимой для помещения тепловой мощности, учитывая все наличествующие параметры и факторы. И лишь затем разделить это значение на количество тепла, которое выделяет в час одна секция. Результат при дробном значении, как правило, округляется до целого в большую сторону.

Специфика и другие особенности

Также возможна и другая специфика у помещений, для которых делается расчет, не все же они похожи и совершенно одинаковы. Это могут быть такие показатели как:

• температура теплоносителя меньше 70 градусов – число частей соответственно предстоит увеличить;
• отсутствие двери в проеме между двумя помещениями. Тогда требуется подсчитать общую площадь обоих помещений, чтобы вычислить количество радиаторов для оптимального обогрева;
• установленные на окнах стеклопакеты препятствуют потере тепла, следовательно, можно монтировать меньше секций батареи.

При замене старых чугунных батарей, которые обеспечивали нормальную температуру в комнате, на новые алюминиевые или биметаллические, калькуляция весьма проста. Умножитьте теплоотдачу одной чугунной секции (в среднем 150 Вт). Результат разделите на количество тепла одной новой части.

Климатические зоны тоже важны

Не для кого ни секрет, что в разных климатических зонах имеется разная потребность в обогреве, поэтому при проектировании проекта необходимо учитывать и эти показатели.

Климатические зоны также имеют свои коэффициенты:

• средняя полоса России имеет коэффициент 1,00, поэтому он не используется;
• северные и восточные регионы: 1,6;
• южные полосы: 0,7-0,9 (учитываются минимальные и среднегодовые температуры в регионе).

Выводы

Таким образом, расчет отопления по площади особых трудностей не представляет. Достаточно немного посидеть, разобраться и спокойно посчитать. С его помощью каждый владелец квартиры или дома может легко определить величину радиатора, который следует установить в комнате, кухне, ванной или в любом другом месте.

Если вы сомневаетесь в своих силах и знаниях – доверьте монтаж системы профессионалам. Лучше заплатить один раз профессионалам, чем сделать неправильно, демонтировать и повторно приступить к работе. Или же не сделать ничего вообще.

В продолжение темы: качественные межкомнатные двери www.dveri-tmk.ru помогут сохранить тепло в вашем доме или квартире. И упростить расчёты по площади отопления.

Самостоятельное оборудование дома системой отопления — очень ответственное занятие. Выбирать все комплектующие, включая котёл, без предварительно подготовленных расчётов будет неразумно. В первую очередь необходимо сделать расчёт тепловой энергии на отопление здания. Калькулятор может помочь в этом вопросе. Именно площадь помещения является первым, что нужно узнать перед покупкой оборудования.

1 Простые приёмы расчёта</span></h2>

Чтобы отопление в доме было эффективным и качественным, а также были созданы комфортные условия проживания, система должна выполнять две важные функции. Они очень похожи между собой и мало чем отличаются:

1. 1. Оптимальная температура воздуха во всём помещении на постоянной основе. Под потолком воздух будет теплее, но разница должна быть незначительная. Согласно общепринятым правилам, оптимальной температурой в помещении считается около +20 градусов Цельсия. Система отопления должна иметь возможность прогреть определённый объём воздуха до необходимой температуры в помещении. Если говорить о юридической стороне вопроса, то все требуемые параметры прописаны в государственных стандартах, а в частности в ГОСТ 30494–96 .
2. 2. Компенсирование теплопотерь через элементы здания. К сожалению, тепловые потери являются серьёзным соперником системы отопления. Хотя их и можно минимизировать с помощью хорошей теплоизоляции, но полностью устранить не получится.

Во втором варианте тепло может уходить из дома по разным причинам и направлениям. К ним можно отнести фундамент, полы, изначально плохо заизолированные стыки строительных конструкций, выход газовых и канализационных труб, окна и стены, вентиляция и дымоход.

Разумеется, чтобы система отопления справлялась со своей основной задачей, она должна иметь запас мощности с учётом теплопотерь. Кроме этого, мощность нужно выбирать с учётом площади помещения и его расположения в здании, а также в соответствии с другими требованиями.

‘ >Устройство отопления в многоквартирном доме. Часть 2

Как правило, рассчитывать эти данные необходимо, начиная с каждой отдельной комнаты, после чего складывать все данные и добавлять 10% запаса для того, чтобы устройство не работало на своих пределах. При этом количество радиаторов в комнате после этого определить несложно, поскольку расчёты имеются по каждой из них.

В непрофессиональных кругах существует обобщённый метод расчёта, где на 1 кв. м помещения нужно 100 Вт тепловой энергии.

Самый примитивный способ подсчёта — использование формулы:

Q = Sх 100, где:

• Q — необходимое количество тепла для здания;
• S — площадь помещения;
• 100 — количество мощность в Вт на 1 кв. м.

Этот способ очень простой, но он не является совершенным. Стоит отметить, что такая формула применима только для комнат, где высота потолков от 2,5 до 3 м. То есть при более высокой комнате нужно формулу рассчитывать в зависимости от объёма помещения, а не от её квадратуры.

Разумеется, что рассчитывать теперь нужно, отталкиваясь от мощности на один кубический метр, а не квадратный. Таким образом, для кирпичного дома будет достаточно 34 кВт на один кубический метр, а для панельного 41 кВт.

Результат можно получить более точный, так как здесь учитываются не только размеры площади помещения, но и в определённой степени тип стен.

‘ >расчет нагрузки на отопление

С другой стороны, максимальная точность определяется совсем по-другому. Связано это с упущением многих нюансов, которые влияют на теплопотери.

РекомендуемСпособы расчета тепловой нагрузки на отопление

2 Особенности помещения</span></h2>

Вышеуказанные методы применимы только для приблизительного подсчёта. В связи с этим полностью им доверять не стоит. Даже человек, который ничего не понимает в подобных расчётах, может засомневаться в их правдоподобности. К примеру, не могут же быть одинаковые цифры для северных и южных регионов. Также стоит учитывать и количество окон, стен в комнате, которые выходят на улицу. Для комнаты, где одна стена контактирует с воздухом и имеется только одно окно, теплопотери будут выше, чем в угловом помещении с двумя окнами.

Кроме этого, важны и площадь самих окон, материал, из которых они изготовлены, и ещё другие нюансы, влияющие на теплопотери. Одним словом, учитывать при расчёте отопления помещения необходимо множество факторов. Сделать это не так сложно даже начинающему мастеру. Благодаря такому подходу теплопотери будут минимальными.

РекомендуемОтопление частного дома: особенности расчета

3 Математический подход</span></h2>

За основу в этом методе также можно взять соотношение 100 кВт на 1 кв. м помещения. Но сама формула будет усовершенствованной и к ней прибавится много новых дополнительных факторов и коэффициентов.

Выглядит она следующим образом:

Q = (S x 100) x А x Б x В x Г x Д x Е x Ё x Ж x З x И x Й x К.

РекомендуемПроект вентиляции здания

3.1 Расшифровка значений</span></h3>

Кириллические буквы взяты по алфавиту и не имеют никакого отношения к математическим формулам или законам физики. Главное, правильно сделать тепловой расчёт помещения.

Можно более детально разъяснить каждую составляющую формулы:

1. 1. А — количество стен в комнате, которые контактируют с воздухом (внешние стены здания). Разумеется, что наличие внешних стен влечёт за собой тепловые потери. Кроме этого, имеются ещё и угловые комнаты, которые более уязвимы, поскольку имеют «мостики холода». Сквозь углы в помещение попадает больше холода, чем через стены. Подставлять коэффициент по этому фактору необходимо следующим образом: внешних стен нет — умножаем на 0,8, при одной — на 1, при двух — на 1,2, а при трёх — на 1,4.
2. 2. Б — расположение внешних стен относительно сторон света. Даже в условиях сильных северных холодов солнечные лучи имеют значение. Логично, что стены, которые «смотрят на юг», имеют более сильное солнечное влияние, чем стены, смотрящие на север. На последние этот фактор практически не влияет, так же как и на восточную сторону. Таким образом, коэффициент «Б» можно учитывать только тогда, когда стены развёрнуты на север или восток, умножая на 1,1. Если сторона западная или южная, то учитывать влияние солнца не нужно, то есть умножение происходит только на 1.
3. 3. В — влияние зимних ветров на теплопотери. Хотя иногда этот фактор и не имеет значения, так как дом расположен на участке с защитой от ветров, но если это не так, то нужно вносить поправку на холодную «розу ветров». Разумеется, что стена, в которую дует «в лоб» ветер, будет иметь намного больше теплопотерь, чем противоположна ей. В любом регионе существует уже составленная согласно многолетним наблюдениям так называемая роза ветров — график, который показывает направления ветра в зимнее и летнее время. Если есть необходимость в такой поправке, то нужно умножить значение на такой коэффициент: наветренная сторона — на 1,2, подветренная — на 1, а параллельная — на 1,1.
4. 4. Г — учитывание расположения дома в определённых климатических условиях. Большое значение для количества теплопотерь имеет местонахождение здания в определённых климатических условиях. Разумеется, что в зимний период показатели термометра опускаются в минус. Но для каждого региона эти показатели разные. Как правило, эти данные можно уточнить в метеослужбе, но можно сделать расчёты и самостоятельно. При этом необходимо умножать на коэффициент от 0,7 до 1,5 при средней температуре от -10 до -35 градусов.
5. 5. Д — степень утепления внутренних стен. Одним из значений теплопотерь, которое нужно учитывать при расчёте, является степень изолирования конструкций. В большей мере это относится к стенам здания. То есть их уровень термоизоляции напрямую влияет на теплопотери. Таким образом, если стены без утепления, следует умножать на 1,27, среднее качество — 1, а хорошая термоизоляция — на 0,85.
6. 6. Е — поправка на высоту потолков. Во многих зданиях потолки не имеют стандартно принятой нормы высоты в 3 метра. В связи с этим и теплопотери могут быть разные исходя из такого параметра. Его стоит также учитывать. Если высота более трех метров, требуется умножать на 1,1, от 3,6 до 4 — на 1,15, более 4 — на 1,2.
7. 7. Ё — тип пола. Это значение нужно учитывать так же, как и помещение, которое находится под ним. Пол считается одним из основных источников потерь тепла. Поэтому нужно внести некоторые коррективы. Пол без утепления и расположенный под подвальным помещением — следует умножать на 1,4, пол находится над землёй, но имеется утепление — на 1,2, под отапливаемым помещением — на 1.
8. 8. Ж — тип верхнего помещения и потолка. Как известно, тёплый воздух всегда будет подниматься в верхнюю часть помещения, и если потолок имеет свои особенности и увеличенные теплопотери, то это тоже нужно учитывать. Если сверху расположен чердак с утеплением, то умножать нужно на 0,9, а если отапливаемое помещение, то на 0,8.
9. 9. З — особенности окон. Следует учитывать и коэффициент инфильтрации здания в расчёте тепловой нагрузки. Окна являются одним из ключевых факторов при большой потере тепла. Разумеется, что в основном это зависит от качества производства самой оконной конструкции. Ранее устанавливались только деревянные конструкции, которые по степени потерь тепла значительно уступают современным стеклопакетам с несколькими камерами. Хотя и стеклопакеты бывают разные. К примеру, двухкамерные конструкции будут намного теплее однокамерных. Для учёта этого фактора следует подставлять такие значения: Деревянные окна с двойным остеклением — 1,27, однокамерные стеклопакеты — 1, двухкамерные — 0,9.
10. 10. И — общая площадь остекления. Хотя можно установить самые новые окна с 3 камерами и аргоновым покрытием, но полностью избежать потерь тепла не удастся. Для того чтобы определить это значение, необходимо сначала найти общую площадь окон с помощью формулы х = Sок / Sп. После этого, в зависимости от полученного значения, умножать его от 0,8 до 1,2.
11. 11. Й — наличие входной двери. Входная дверь или балкон также имеют большое значение для расчёта тепловой нагрузки на отопление здания. При каждом открытии в комнату поступает определённое количество холодного воздуха. Это нужно учитывать при расчётах теплопотерь. Если имеется одна дверь на улицу или на балкон, то умножать нужно на 1,3, а если две, то на 1,7.

‘ >Расчет потерь в тепловых сетях

3.2 Количество секций радиатора</span></h3>

После того как все данные учтены и выведено значение объёма теплопотерь, для каждой комнаты нужно правильно подсчитать количество секций радиатора для создания комфортной температуры. Для этих целей применяются разные методики. Как оказалось, посчитать расход теплоэнергии, которая уходит из помещения через разные пути, несложно.

Оптимальный вариант — это использование коэффициента площади помещения. Квадратура указана в технической документации к зданию, а требования — к количеству необходимой энергии в нормах СНиП.

‘ >Расчет потребления тепловой энергии в квартирах и домах

Согласно таким требованиям, нужно ориентироваться на следующие показатели:

• средняя полоса России — на 1 квадрат нужно от 60 до 100 Вт;
• если области северные, то этот показатель увеличивается до 150−200 Вт.

Опираясь на эти показатели, можно рассчитать необходимое потребление энергии для каждой комнаты и количество рёбер радиатора для каждой комнаты. Сколько кВт энергии имеет одно такое ребро, указано в технической документации к батарее.

Таким образом, на отопление здания расчёт тепловой нагрузки с калькулятором сделать несложно. Его можно осуществить с помощью общих методов с использованием укрупнённых значений, а также точных математических способов. Главное, правильно подойти к задаче. Только так можно получить действительно хороший результат.

‘ >Экономия тепловой энергии с помощью приточно-вытяжной вентиляции с рекуператором // FORUMHOUSEФото

От тепловой мощности котла зависит эффективность работы системы отопления. При недостаточной теплопроизводительности система отопления не сможет удерживать комфортную температуру. Если речь идет о газовом или жидкотопливном котле, важно не переусердствовать и с запасом мощности, из-за чего нарушится нормальная работа котла, увеличится расход топлива.

Что такое мощность котла и как ее узнать

Тепловая мощность котла – это максимальное количество тепловой энергии, передаваемой теплоносителю в процессе сгорания топлива (измеряется в киловаттах/час или просто кВт). Это означает, что котел мощностью 20 кВт при непрерывной работе на максимальной мощности за час выработает и передаст теплоносителю 20 кВт тепловой энергии.

Определить мощность котла можно несколькими способами:

• поискать список технических характеристик на корпусе котлоагрегата;
• найти значение в паспорте модели. Если документация не сохранилась, можно поискать электронную версию или изучить предложения интернет-магазинов, которые обязательно указывают в описании модели ее номинальную мощность;




• если речь идет о газовом котле, можно узнать примерную теплопроизводительность по расходу газа, для чего необходимо проверить и зафиксировать сколько кубометров котел потребляет при беспрерывной работе на максимальной мощности. Удельная теплота сгорания газа – величина постоянная и равна 9,3 кВт. Также важно учитывать КПД котла (его также можно найти в списке технических характеристик), для старых советских моделей это значения в районе 70-85%, у новых моделей КПД в пределах 86-94%. Итого, максимальная мощность = 9,3 кВт (удельная теплота сгорания природного газа)*0,8 (если КПД 80%)*2,5 куб. м/час (полученный расход газа в час) = 18,6 кВт. Аналогичным способом можно посчитать примерные значения для твердотопливного, жидкотопливного или электрического котла.

Увеличить теплопроизводительность бытового котла без серьезных небезопасных изменений его конструкции невозможно, поэтому к выбору минимально необходимой мощности необходимо подходить ответственно. Если ее будет недостаточно, придется устанавливать дополнительный котлоагрегат или производить утепление стен, пола и потолка, замену окон и дверей в целях снижения теплопотерь.

Способы подбора минимально необходимой мощности котла

Чтобы поддерживать в каждом помещении комфортную температуру, теплопроизводительность системы отопления (соответственно и котла) должна обеспечивать теплопотери дома, которые также измеряются в кВт. То есть теплопроизводительнось котлоагрегата = суммарные тепловые потери дома через стены, пол, потолок, фундамент окна и двери + запас на случай более сильных морозов.

Расчет мощности котла отопления по площади дома

Наиболее простой и распространенный способ. Исходя из практики, для среднестатистического частного дома в климатической зоне Подмосковья, с кладкой в 2 кирпича и высотой потолков 2,7 м на каждые 10 м² необходим 1 кВт тепловой мощности (именно такое соотношение соответствует среднестатистическим теплопотерям). Также мы рекомендуем закладывать запас мощности в 15-25%.

Например, для вышеописанного дома площадью 100 кв. м. минимальная мощность котла = 100 м² : 10 * 1,2 (20% запаса) = 12 кВт.

Также при расчете мощности котла отопления по площади дома можно делать поправки с учетом утепленности дома. Так, для среднеутепленного дома (наличие 100-150 мм слоя теплоизоляции или стены из бруса) на каждые 10 м² может приходиться 0,5-0,7 кВт теплопотерь. Для хорошо утепленного дома с небольшой площадью остекления норма составляет 0,4-0,5 кВт на каждые 10 м².

Поэтому, если ваш случай кардинально отличается от среднестатистичекого вышеописанного дома, стоит рассчитать мощность котла более точным методом с учетом всех особенностей, он описан одним пунктом ниже.

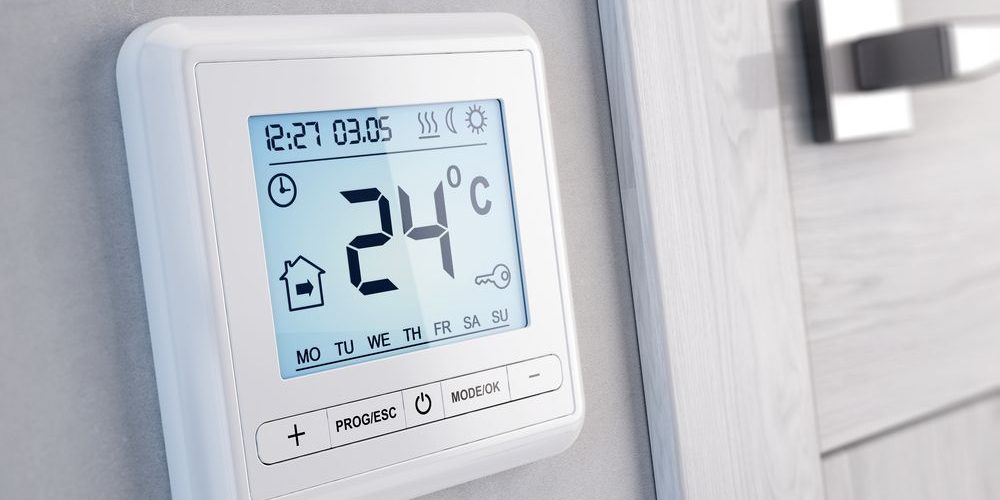

Как выбрать комнатный термостат и экономить до 30% в месяц на отоплении

Расчет по объему помещения

Еще один довольно простой способ, основанный на СНиП и обычно применяемый для квартир. За исходную величину берется не площадь, а кубатура отапливаемых помещений. Согласно методике, указанной в СНиП 23-02-2003 «Тепловая защита зданий», норма удельного расхода тепловой энергии:

• для кирпичного многоквартирного дома – 0,034 кВт/м³;
• для панельного многоквартирного дома – 0,041 кВт/м³.

Зная эти нормы, площадь квартиры и высоту потолков, можно использовать способ расчета мощности котла отопления по объему помещений.

Например, для квартиры панельного многоквартирного дома площадью 150 кв. м. и высотой потолков 2,7 м (без внешнего и внутреннего утепления стен), минимальная теплопроизводительность = 2,7*150*0,041 = 16,6 кВт.

Из принципа расчета, опять таки, ясно, что весь учет теплопотерь сводится к усредненным значениям и теплопроводности стен из различных материалов. Это значит, что использовать его рационально если внешние стены не утеплены, в квартире имеются не более 4 стандартных окна, радиаторы подключены наиболее эффективным способом, а соседние квартиры отапливаются.

Рассчитываем с учетом всех основных особенностей дома

Подробная формула основывается на площади помещений, однако учитывает все возможные тепловые потери, способ подключения радиаторов, который влияет на КПД системы отопления, а также климатические условия, в которых находится частный дом.

Расчет производится для каждого помещения отдельно, что более правильно. Полученные для каждого помещения значения в дальнейшем можно использовать для подбора мощности радиаторов отопления. Просуммировав необходимую для каждого помещения теплопроизводительность, вы получите значение для всей системы отопления дома, значит – и для котла, который должен обеспечивать ее мощность.

Точная формула для расчета:

Q = 1000 Вт/м²*S*k1*k2*k3…*k10,

• где Q – показатель теплопроизводительности;
• S – общая площадь помещения;
• k1-k10 – коэффициенты, учитывающие теплопотери, климат и особенности установки радиаторов.

k1 – к-во внешних стен в помещения (стен, граничащих с улицей):

• одна – k1=1,0;
• две – k1=1,2;
• три – k1-1,3.

k2 – ориентация помещения (солнечная или теневая сторона):

• север, северо-восток или восток – k2=1,1;
• юг, юго-запад или запад – k2=1,0.

k3 – коэффициент теплоизоляции стен помещения:

• простые, не утепленные стены – 1,17;
• кладка в 2 кирпича или легкое утепление – 1,0;
• высококачественная расчетная теплоизоляция – 0,85.

k4 – подробный учет климатических условий локации (уличная температура воздуха в самую холодную неделю зимы):

• -35°С и менее – 1,4;
• от -25°С до -34°С – 1,25;
• от -20°С до -24°С – 1,2;
• от -15°С до -19°С – 1,1;
• от -10°С до -14°С – 0,9;
• не холоднее, чем -10°С – 0,7.

k5 – коэффициент, учитывающий высоту потолка:

• до 2,7 м – 1,0;
• 2,8 — 3,0 м – 1,02;
• 3,1 — 3,9 м – 1,08;
• 4 м и более – 1,15.

k6 – коэффициент, учитывающий теплопотери потолка (что находится над потолком):

• холодное, неотапливаемое помещение/чердак – 1,0;
• утепленный чердак/мансарда – 0,9;
• отапливаемое жилое помещение – 0,8.

k7 – учет теплопотерь окон (тип и к-во стеклопакетов):

• обычные (в том числе и деревянные) двойные окна – 1,17;
• окна с двойным стеклопакетом (2 воздушные камеры) – 1,0;
• двойной стеклопакет с аргоновым заполнением или тройной стеклопакет (3 воздушные камеры) – 0,85.

k8 – учет суммарной площади остекления (суммарная площадь окон : площадь помещения):

• менее 0,1 – k8 = 0,8;
• 0,11-0,2 – k8 = 0,9;
• 0,21-0,3 – k8 = 1,0;
• 0,31-0,4 – k8 = 1,05;
• 0,41-0,5 – k8 = 1,15.

k9 – учет способа подключения радиаторов:

• диагональный, где подача сверху, обратка снизу – 1,0;
• односторонний, где подача сверху, обратка снизу – 1,03;
• двухсторонний нижний, где и подача, и обратка снизу – 1,1;
• диагональный, где подача снизу, обратка сверху – 1,2;
• односторонний, где подача снизу, обратка сверху – 1,28;
• односторонний нижний, где и подача, и обратка снизу – 1,28.

k10 – учет расположения батареи и наличия экрана:

• практически не прикрыт подоконником, не прикрыт экраном – 0,9;
• прикрыт подоконником или выступом стены – 1,0;
• прикрыт декоративным кожухом только снаружи – 1,05;
• полностью закрыт экраном – 1,15.

Для большего удобства ниже находится калькулятор, где можно рассчитать те же самые значения быстро выбрав соответствующие исходные данные.

Калькулятор для точного определения тепловой мощности

Запас производительности в зависимости от типа котла

Для стандартного одноконтурного котла, вне зависимости от вида используемого топлива, мы всегда рекомендуем закладывать запас мощности 15-25%, в зависимости от температуры в самую холодную декаду и утепленности дома. Однако в некоторых случаях требуется несколько больший запас:

• 20-30% запаса, если котел двухконтурный. Большинство моделей работает по принципу приоритета ГВС, это значит, что в момент активации точки потребления горячей воды котел не греет отопительный контур, для работы на два контура требуется более высокая производительность;
• 20-25% запаса, если в доме организована или планируется приточно-вытяжная вентиляция без рекуперации тепла.

Также часто используется схема с подключением бойлера косвенного нагрева (особенно в связке с твердотопливными котлами). В таком случае излишек мощности может превышать 40-50% (показатель рассчитывается по ситуации). Стоит понимать, что любом из случаев предусмотренный запас не «простаивает», а используется будь то в целях нагрева горячей воды, восполнения более высоких теплопотерь или нагрева буферной емкости.

Почему не стоит подбирать котел со слишком большим запасом мощности

С недостатком теплопроизводительности все предельно понятно: система отопления попросту не обеспечит желаемый уровень температуры даже при беспрерывной работе. Однако, как мы уже упоминали, серьезной проблемой может стать и переизбыток мощности, последствиями которого являются:

• более низкий КПД и повышенный расход топлива, особенно на одно- и двухступенчатых горелках, не способных плавно модулировать производительность;
• частое тактование (вкл/выкл) котла, что нарушает нормальную работу и снижает ресурс горелки;
• попросту более высокая стоимость котлоагрегата, учитывая, что производительность, за которую была произведена повышенная плата, использоваться не будет;
• часто больший вес и большие габариты.

Когда чрезмерная теплопроизвоительность все же уместна

Единственной причиной выбрать версию котла гораздо большей мощности, чем нужно, как мы уже упоминали, является использование его в связке с буферной емкостью. Буферная емкость (также теплоаккумулятор) – это накопительный бак определенного объема наполненный теплоносителем, назначение которого – накапливать излишки тепловой мощности и в дальнейшем более рационально распределять их в целях отопления дома или обеспечения горячего водоснабжения (ГВС).

Например, теплоаккумулятор – отличное решение, если недостаточно производительности контура ГВС или при цикличности твердотопливного котла, когда топливо сгорая отдает максимум тепла, а после прогорания система быстро остывает. Также теплоаккумулятор часто используется в связке с электрокотлом, который нагревает емкость в период действия сниженного ночного тарифа на электроэнергию, а днем накопленное тепло распределяется по системе, еще долго поддерживая желаемую температуру без участия котла.

В подавляющем числе случаев основными приборами конечного теплообмена в системах отопления остаются радиаторы. Значит, важно не только правильно заранее рассчитать требуемую тепловую мощность котла отопления, но и правильно расставить приборы теплообмена в помещениях дома или квартиры, чтобы обеспечить комфортный микроклимат в каждом из них.

В этом вопросе поможет калькулятор расчета количества секций радиаторов отопления, который размещен ниже. Он также позволяет определить необходимую суммарную тепловую мощность радиатора, если тот является неразборной моделью.

Если в ходе расчетов будут возникать вопросы, то ниже калькулятора размещены основные пояснения по его структуре и правилам применения.

Калькулятор расчета количества секций радиаторов отопления

Некоторые разъяснения по работе с калькулятором

Часто можно встретить утверждение, что для расчета требуемой тепловой отдачи радиаторов достаточно принять соотношение 100 Вт на 1 м² площади комнаты. Однако, согласитесь, что такой подход совершенно не учитывает ни климатических условий региона проживания, ни специфики дома и конкретного помещения, ни особенностей установки самих радиаторов. А ведь все это имеет определенное значение.

В данном алгоритме за основу также взято соотношение 100 Вт/м², однако, введены поправочные коэффициенты, которые и внесут необходимые коррективы, учитывающие различные нюансы.

— Площадь помещения – хозяевам известна.

— Количество внешних стен – чем их больше, тем выше теплопотери, которые необходимо компенсировать дополнительной мощностью радиаторов. В угловых квартирах часто комнаты имеют по две внешних стены, а в частных домах встречаются помещения и с тремя такими стенами. В то же время бывают и внутренние помещения, в которых теплопотери через стены практически отсутствуют.

— Направление внешних стен по сторонам света. Южная или юго-западная сторона будет получать какой-никакой солнечный «заряд», а вот стены с севера и северо-востока Солнца не видят никогда.

— Зимняя «роза ветров» – стены с наветренной стороны, естественно, выхолаживаются намного быстрее. Если хозяевам этот параметр неизвестен, то можно оставить без заполнения – калькулятор рассчитает для самых неблагоприятных условий.

— Уровень минимальных температур – скажет о климатических особенностях региона. Сюда должны вноситься не аномальные значения, а средние, характерные для данной местности в самую холодную декаду года.

— Степень утепления стен. По большому счету, стены без утепления – вообще не должны рассматриваться. Средний уровень утепления будет соответствовать, примерно, стене в 2 кирпича из пустотного керамического кирпича. Полноценное утепление – выполненное в полном объеме на основании теплотехнических расчетов.

— Немалые теплопотери происходят через перекрытия – полы и потолки. Поэтому важное значение имеет соседство помещения сверху и снизу – по вертикали.

— Количество, размер и тип окон – связь с теплотехническими характеристиками помещения очевидна.

— Количество входных дверей (на улицу, в подъезд или на неотапливаемый балкон) – любое открытие будет сопровождаться «порцией» поступающего холодного воздуха, и это необходимо каким-то образом компенсировать.

— Имеет значение схема врезки радиаторов в контур – теплоотдача от этого существенно изменяется. Кроме того, эффективность теплообмена зависит и от степени закрытости батареи на стене.

— Наконец, последним пунктом будет предложено ввести удельную тепловую мощность одной секции батареи отопления. В результате будет получено требуемое количество секций для размещения в данном помещении. Если расчет проводится для неразборной модели, то этот пункт оставляют незаполненным, а результирующее значение берут из второй строки расчета – она покажет необходимую мощность радиатора в кВт.

В расчетное значение уже заложен необходимый эксплуатационный резерв.

алюминиевый радиатор отопления

Что необходимо еще знать про радиаторы отопления?

При выборе этих приборов теплообмена следует учитывать ряд важных нюансов. Подробнее об этом можно узнать в публикациях нашего портала, посвящённых стальным, алюминиевым и биметаллическим радиаторам отопления.

Калькулятор отопления

В процессе строительства любого дома, рано или поздно возникает вопрос  — как правильно рассчитать систему отопления? Это актуальная проблема не исчерпает свой ресурс никогда, ведь если вы купите котел меньшей мощности, чем необходимо, вам придется затратить много сил для создания вторичного обогрева масляными и инфракрасными радиаторами, тепловыми пушками, электрокаминами.

Помимо этого, ежемесячное обслуживание, из-за дорогой электроэнергии, будет вставать вам в «копеечку». То же самое будет происходить, если вы купите котел повышенной мощности, который будет работать в пол силы, а топлива потреблять ничуть не меньше.

Наш калькулятор расчета отопления частного дома поможет вам не допустить типичных ошибок начинающих строителей. Вы получите максимально приближенное к реальности значение теплопотерь и необходимой теплопроизводительности котла по актуальным данным СНиПов и СП (сводов правил).

Главным преимуществом калькулятора на сайте kalk.pro является достоверность расчетных данных и отсутствие ручных вычислений, весь процесс автоматизирован, исходные параметры  максимально обобщены, их значения вы можете легко посмотреть в плане вашего дома или заполнить, опираясь на собственный опыт.

Расчет котла для отопления частного дома

С помощью нашего калькулятора расчета отопления для частного дома вы сможете с легкостью узнать необходимую мощность котла для обогрева вашего уютного «гнездышка».

Как вы помните, для того чтобы рассчитать показатель теплопотерь, необходимо знать несколько значений основных компонентов дома, на которые в сумме приходится более 90% от общих потерь. Для вашего удобства мы добавили в калькулятор только те поля, которые вы можете заполнить без специальных знаний:

• остекление;
• теплоизоляция;
• соотношение площади окон и пола;
• температура снаружи помещения;
• число стен выходящих наружу;
• какое помещение над рассчитываемым;
• высота помещения;
• площадь помещения.

После того, как вы получите значение теплопотерь дома, для вычисления необходимой мощности котла берется поправочный коэффициент запаса равный 1.2.

Порядок работы на калькуляторе

Помните, что чем толще остекление и качественнее теплоизоляция, тем меньшей мощности отопление потребуется.

Для получения результатов необходимо ответить себе на следующие вопросы:

1. Выберите один из предложенных типов остекления (тройной или двойной стеклопакет, обычное двухкамерное стекло).
2. Как утеплены ваши стены? Добротное толстое утепление из пары слоев минеральной ваты, пенопласта, ЭППС для севера и Сибири. Может быть, живете в Центральной России и вам хватит одного слоя утеплителя. Или вы из тех, кто строит дом в южных регионах и ему подойдет  двойной пустотелый кирпич.
3. Какое у вас соотношение площади окон к полам, в %. Если вы не знаете это значение, то оно рассчитывается очень просто: делите площадь полов на площадь окон и умножайте на 100%.
4. Укажите минимальную температуру в зимний период за пару сезонов и округляйте в большую сторону. Не нужно использовать среднюю температуру по зимам, иначе вы рискуете получить котел меньшей мощности, и дом будет недостаточно отапливаться.
5. Рассчитываем для всего дома или только для одной стены?
6. Что находится над нашим помещением. Если у вас одноэтажный дом, выберите тип чердака (холодный или теплый), если второй этаж, то обогреваемое помещение.
7. Высота потолков и площадь помещения, необходимы для расчета объема квартиры, который в свою очередь, является основой для всех вычислений.

Пример расчетов:

• одноэтажный дом в Калининградской области;
• длина стен 15 и 10 м, утеплены одним слоем минеральной ваты;
• высота потолка 3 м;
• 6 окон по 5 м2 из двухкамерного стеклопакета;
• минимальная температура за последние 10 лет – 26 градусов;
• рассчитываем для всех 4 стен;
• сверху теплый отапливаемый чердак;

Площадь нашего дома равна 150 м2, а площадь окон 30 м2. 30/150*100=20% соотношение между окнами и полом.

Все остальное нам известно, выбираем соответствующие поля в калькуляторе и получаем, что наш дом будет терять  26.79 кВт тепла.

26,79*1.2=32.15 кВт – необходимая теплопроизводительность котла.

Система отопления своими руками

Выполнить расчёт контура отопления частного дома без оценки теплопотерь окружающих конструкций невозможно.

В России, как правило, долгие холодные зимы, здания теряют тепло из-за перепадов температур внутри и снаружи помещений. Чем больше площадь дома, ограждающих и сквозных конструкций (кровля, окна, двери), тем большее значение теплопотерь выходит. Существенное влияние оказывает материал и толщина стен, наличие или отсутствие теплоизоляции.

Например, стены из дерева и газобетона обладают намного меньшим показателем теплопроводности, чем кирпич. Материалы с максимальными показателями теплового сопротивления используются в качестве изоляции (минеральная вата, пенополистерол).

Перед созданием отопительной системы дома, нужно тщательно продумать все организационные и технические моменты, чтобы сразу после постройки «коробки», приступить к финальной фазе строительства, а не откладывать на долгие месяцы долгожданное заселение.

Отопление в частном доме базируется на «трех слонах»:

• нагревательный элемент (котел);
• система труб;
• радиаторы.

Какой котел лучше выбрать для дома?

Котлы отопления являются главным компонентом всей системы. Именно они будут обеспечивать тепло вашего дома, поэтому к их выбору нужно относиться особенно внимательно. По типу питания их подразделяют на:

• электрические;
• твердотопливные;
• жидкотопливные;
• газовые.

Каждый из них имеет ряд существенных преимуществ и недостатков.

1. Электрические котлы не завоевали большой популярности, в первую очередь из-за достаточно большой стоимости и дороговизне в обслуживании. Тарифы на электроэнергию оставляют желать лучшего, есть вероятность разрыва линий электропередач, в результате которого ваш дом может остаться без отопления.
2. Твердотопливныекотлы  часто используются в глухих деревнях и поселках, где нет централизованных коммуникационных сетей. Они нагревают воду за счет дров, брикетов и угля. Важным недостатком является необходимость постоянного контроля горючего, в случае, если топливо прогорит, и вы не успеете пополнить запасы, дом перестанет отапливаться. В современных моделях эта проблема решена, за счет автоматического податчика, но цена таких устройств неимоверно высокая.
3. Жидкотопливные котлы, в подавляющем большинстве случаев, работают на дизельном топливе. Они обладают отличной производительностью из-за высокого КПД горючего, но большая цена на сырье и потребность резервуаров с дизелем, ограничивает многих покупателей.
4. Самым оптимальным решением для загородного дома являются газовые котлы. Из-за небольшого размера, низкой цены на газ и высокой теплоотдачи они завоевали доверие большей части населения.

Как выбрать трубы для отопления?

Магистрали отопления снабжают все обогревательные устройства в доме. В зависимости от материала изготовления, они подразделяются на:

• металлические;
• металлопластиковые;
• пластиковые.

Трубы из металла наиболее сложные в монтаже (из-за необходимости сварки швов), подвержены коррозии, обладают большим весом и дорого стоят. Преимуществами является высокая прочность, устойчивость к перепадам температур и способность выдерживать большие давления. Они используются в многоквартирных домах, в частном строительстве применять их нецелесообразно.

Полимерные трубы из металлопластика и полипропилена очень схожи по своим параметрам. Легкость материала, пластичность, отсутствие коррозии, подавление шумов и, конечно же, низкая цена. Единственным отличием первых, является наличие алюминиевой прослойки между двумя слоями пластика, из-за которого увеличивается показатель теплопроводности. Поэтому трубы из металлопластика применяются для отопления, а пластиковые для водоснабжения.

Выбираем радиаторы для дома

Последний элемент классической системы отопления – радиаторы. Они также разделяются по материалу на следующие группы:

• чугунные;
• стальные;
• алюминиевые.

Чугунные батареи знакомы всем с детства, потому что устанавливались почти во всех многоквартирных домах. Они обладают высокими показателями теплоемкости (долго остывают), устойчивы к перепадам температур и давлений в системе. Минусом является большая цена, хрупкость и сложность монтажа.

На смену им пришли стальные радиаторы. Большое разнообразие форм и размеров, небольшая стоимость и простота установки повлияли на повсеместное распространение. Тем не менее, у них тоже есть свои недостатки. Из-за низкой теплоемкости батареи быстро остывают, а тонкий корпус не позволяет использовать их в сетях с высоким давлением.

В последнее время набирают популярность обогреватели из алюминия.  Их главным преимуществом является высокая теплоотдача, это позволяет прогревать комнату до приемлемой температуры за 10-15 минут. Однако они требовательны к теплоносителю, если внутри системы в больших количествах содержится щелочи или кислоты, то срок службы радиатора значительно сокращается.

Используйте предложенные инструменты для расчета отопления частного дома и проектируйте систему отопления, которая будет эффективно, надежно и долго обогревать ваш дом, даже в самые суровые зимы.

Используемые источники:

• https://otopleniedomov.com/otoplenie/raschet-otopleniya-po-ploshhadi-pomeshheniya-podrobnyjj-razbor-metodov.html
• https://oventilyacii.ru/otoplenie/raschet-teplovoj-energii.html
• https://gradusplus.com/kotly/raschet-moshhnosti-kotla-dlya-otopleniya-chastnogo-doma/
• https://stroyday.ru/kalkulyatory/sistemy-otopleniya/kalkulyator-rascheta-kolichestva-sekcij-radiatorov-otopleniya.html
• https://kalk.pro/heating/building-heating/
