Одной из приоритетных составляющих уюта помещения является комфортная температура, достижение и поддержание которой было бы невозможным без наличия качественных батарей. Самыми востребованными считаются стальные радиаторы отопления, отличающиеся хорошей тепловой инерцией, высокой надежностью и теплоотдачей.
На рынке представлены разные модификации таких батарей. Прежде чем выбрать подходящий вариант, необходимо разобраться в конструктивных и эксплуатационных особенностях каждого вида, согласны?
В статье подробно изложены преимущества и недостатки стальных радиаторов разного типа, описаны способы подключения отопительных приборов и приведены рекомендации по их выбору.
Чтобы облегчить задачу, мы подготовили обзор отечественных и зарубежных производителей, чья продукция зарекомендовала себя с положительной стороны и пользуется стабильным спросом у покупателей.
Из каких материалов делают батареи?
Радиаторы не только помогают создать приятный температурный режим в помещении, но и могут стать настоящим украшением комнаты. Они кардинально отличаются друг от друга материалом изготовления.
На рынке отопительного оборудования большим спросом пользуются следующие варианты:
- алюминиевые;
- биметаллические;
- чугунные;
- медные;
- стальные.
Алюминиевым приборам присущи легкий вес и современный внешний вид. Характерной чертой являются экономичность затрачиваемых на разогрев энергоресурсов и простота проведения монтажных работ. Благодаря тонким стенкам батарей достигается быстрый разогрев и высокий уровень теплоотдачи.
Отличительная особенность эксплуатации панельных приборов состоит в отсутствии в контурах скачков давления, гидроударов и перепадов температур, которые присущи центральным системам отопления особенно в период проверки и запуска
Биметаллические радиаторы– это модели, для изготовления которых использованы сталь и алюминий. Удачная комбинация металлов обеспечивает быстрый разогрев и увеличивает способность противостояния к барическим нагрузкам. Этот тип радиаторов подходит как для автономных, так и для центральных систем отопления.
Чугунное оборудование характеризуется высокой степенью теплоотдачи, надежностью и долговечностью. Это непритязательные контуры, как у старинных, хорошо известных с советских времен моделей МС-140. Также выпускают и более респектабельные модели с модернизированными и видоизмененными поверхностями, сглаженными внутри и снаружи.
Медные батареи долговечные, но отличаются достаточно высокой ценой. Поэтому они используются довольно редко.
Стальные теплообменные приборы характеризуются простотой конструкции, которая способствует обеспечению конвекционного обогрева помещения.
Для более детального знакомства со стальными радиаторами необходимо разобраться с их классификацией по типам, ознакомиться с техническими характеристиками, особенностями монтажных работ и эксплуатации.
Основные виды стальных радиаторов
Сталь идеально подходит для изготовления радиаторов, благодаря гибкости, прочности, пластичности, износостойкости. Эти приборы могут отличаться своей формой и конструкцией. По принципу устройства их можно разделить на трубчатые и панельные.
Что касается трубчатых стальных радиаторов, то они состоят из прямоугольных или круглых труб, а панельные – из 1-2-3 панелей. Для принятия решения по выбору оптимального типа отопительного прибора нужно полностью разобраться с техническими и конструкционными особенностями каждого из них.
Панельные приборы отопления
Панельные приборы успешно сочетают в себе функции конвектора и радиатора, отличаются до примитивности простой и эффективной конструкцией.
Особенности панельных радиаторов
Стальные батареи панельного типа представлены в виде двух, соединенных сваркой, пластин. Благодаря соединению создается герметичное пространство для циркуляции теплоносителя. Использование точечной сварки обеспечивает высокую надежность сварного шва.
Стальной радиатор панельного типа легко вписывается в интерьер любого помещения
При контакте практически с любым видом теплоносителя сталь подвергается коррозии, ее физический износ может достигать 0,1 мм в год.
Снижение этого негативного показателя обеспечивается высоким качеством покраски, выполняемой следующими способами:
- катодный электрофорез – когда краска наносится на поверхность прибора и под воздействием источника тока с отрицательным значением глубок проникает в поры материала;
- анодный электрофорез – этот тип окрашивания протекает аналогично катодному, только поверхность имеет положительный заряд;
- погружение – стальные приборы просто погружаются в окрашивающую смесь.
Самым прогрессивным способом считается катодный электрофорез, успешно зарекомендовавший себя во многих отраслях, в том числе и в окрашивании кузовов автомобилей.
Все панельные радиаторы можно классифицировать на типы в зависимости от количества конвекторных теплообменников и количества панелей.
Основными критериями, влияющими на тип стальных приборов, являются количество панелей и ребер
Панельным батареям гарантирован продолжительный срок эксплуатации при температуре теплоносителя до 70°С. Важно, чтобы максимальная температура жидкости, циркулирующей в системе, не превышала 100°С
При установке панельных стальных радиаторов учитывают, что их рабочее давление должно быть не выше 10 бар. Этого показателя вполне достаточно, когда в доме или квартире централизованное отопление – давление в системе составляет 9 бар.
Габариты стальных отопительных приборов панельного типа могут значительно отличаться
Однако нужно учесть, что при проведении проверки магистрали перед запуском возможны кратковременные гидроудары в системе – повышение давление до 15 бар. Испытательное давление панельных радиаторов составляет 13 бар, поэтому они могут не выдержать гидроударов, которые превышают это значение.
Если принято решение о монтаже панельного отопительного оборудования в помещениях, обогреваемых централизованно, то нужно предусмотреть монтаж специальных редукторов, которые предотвратят критическую нагрузку на радиатор.
Мощность отопительных приборов
Мощность батареи определяется ее конструкцией, размером панелей, их количеством. Так, при отсутствии конвекторов в моделях типов 10 и 20, излучение тепла обеспечивается самой панелью.
А вот наличие конвектора позволяет создавать тепловую завесу, отсекая при этом холодный воздух, который идет от окна. Далеко не последнюю роль в формировании мощности играет размер прибора.
Наличие конвектора в панельном радиаторе позволяет создавать эффективную тепловую завесу
Длина стальных батарей отопления находится в диапазоне 0,4-3,0 м, а высота колеблется от 0,3 м до 0,9 м. Наибольшей популярностью пользуются приборы 21, 22 и 11 типов.
Они, при максимальном размере в 3 м, имеют следующие характеристики:
- VKO 11 имеет одну панель с конвектором в 3,15 кВт;
- VKO 21 состоит из двух панелей с конвектором мощностью 4,2 кВт;
- VKO 22 – две панели с двумя конвекторами в 6,25 кВт.
Еще один параметр, которым не стоит пренебрегать при выборе стального радиатора – это его глубина. Она определяется количеством используемых в приборе секций.
Подробная информация по расчету мощности батарей и определению их количества приведена в этой статье.
Способы подключения батарей
На рынке представлены панельные радиаторы, которые позволяют реализовывать нижнее и боковое подключение к трубной системе. При выборе прибора нужно обязательно учитывать схему подключения, так как в различных условиях и местах подсоединения к контуру могут потребоваться радиаторы обоих типов подключения.
Нижнее подключение позволяет прятать трубы контура в стены или пол. Необходимо учитывать, что при нижнем подключении максимально обеспечивается эстетическая сторона интерьера, при этом КПД радиатора снижается на 15-20 % из-за потерь.
При нижнем подключении панельного радиатора трубы системы отопления можно без труда спрятать в стены или пол
Монтажные работы по боковому подключению производятся гораздо проще, а теплоотдача выше. Боковое подключение панельного радиатора обеспечивает присоединение как к вертикальным стоякам, так и к проходящему вдоль пола контуру.
Плюсы и минусы панельных радиаторов
Батареи панельного типа, как и любое оборудование, имеет свои сильные и слабые стороны. Основное их преимущество перед собратьями из других материалов – стоимость и внешний вид. Особенно эти плюсы заметны, если сравнивать с медными или чугунными моделями.
Достоинства панельных конструкций заключаются в следующем:
- Надежность и простота устройства. Отсутствие сложных элементов сводит к минимуму вероятность поломки.
- Легкость установки. Проведение монтажных работ возможно своими силами. Также доступно как нижнее подсоединение к контуру, так и боковое.
- Хорошая теплоотдача, которая достигается не только большой площадью батареи, но и конвекцией.
- Экономичность. Панельные модели приборов требуют минимального количества теплоносителя, на разогрев которого уходит меньше энергии. Экономия, в сравнении с оборудованием из чугуна, может достигать 30-40%.
- Презентабельный внешний вид – это позволяет не тратить дополнительно средства на покупку, установку декоративных и защитных экранов.
- Широкий ассортимент – богатый модельный ряд с различными габаритами по длине, глубине, высоте приборов.
Очевидно, что достоинств у панельных приборов довольно много, чем и объясняется их популярность и востребованность. Но у них имеются и существенные минусы. Если этим пренебречь, можно поставить под угрозу стабильную и надежную работу всей системы отопления.
Слабые стороны оборудования панельного типа состоят в следующем:
- Чувствительность сварных швов к гидроударам. При централизованном отоплении безопасная эксплуатация возможна только при установке редуктора, назначение которого состоит в смягчении гидроудара.
- Склонность к коррозии, особенно остро проявляющая себя при низком качестве циркулирующей жидкости. Цикличное полугодовое отсутствие воды, присущее центральным системам отопления, значительно ускоряет коррозию, снижая срок службы радиатора.
- Вероятность появления дефектов – при транспортировке и эксплуатации панели прибора легко царапаются, что тоже может спровоцировать ускорение коррозии.
Выбирая радиаторы из стали панельного типа нужно учесть все тонкости их эксплуатации, особенно при подключении к системам центрального отопления.
Особенности трубчатых батарей
Из-за более высокой стоимости трубчатые батареи из стали используются гораздо реже панельных. Конструкция представляет собой несколько рядов параллельно расположенных трубок. При этом ряды могут располагаться не только горизонтально или вертикально, но и под наклоном.
Характеристики трубчатых приборов
При идентичном принципе работы методы изготовления трубчатого оборудования разнятся. Одни выполняются в виде секций, подобных чугунным, которые стыкуются сваркой. Для других применяются стальные ряды трубок, соединяемых в нижней и верхней частях коллекторами.
Трубчатый отопительный прибор не трудно превратить в значимый элемент декора помещения
Хоть конструкция трубчатых радиаторов и разнится, но при этом практически все модели имеют сходные характеристики. Это оборудование оптимально подходит для установки в системы отопления в малоэтажных домах.
Теплоотдача трубчатых радиаторов, сравнительно с аналогами панельного типа, больше, но и цена при этом гораздо выше.
Трубчатым радиаторам присущи следующие технические характеристики:
- рабочее давление 15 атмосфер – в процессе изготовления проводится 2 испытания – воздухом на герметичность и водой на прочность;
- способны выдерживать значительную температуру теплоносителя – вплоть до 130°С;
- большой выбор габаритов – глубина от 40 до 290 мм, высота от 190 до 3000 мм, ограничений по длине и вовсе нет;
- для изготовления используют сталь толщиной от 1,32 до 1,5 мм;
- наличие отводов для бокового и нижнего подключения.
Внутренние стенки трубчатых приборов чаще всего покрыты полимерным составом. Это значительно продлевает срок их службы. Гладкая поверхность препятствует скоплению пыли, поэтому в отношении гигиены трубчатые приборы выгодно отличаются от алюминиевых, чугунных и биметаллических аналогов, чистка которых вызывает массу неудобств.
Сильные и слабые стороны батарей
Трубчатые модели отопительных приборов уместны для использования в частных домах, где система отопления характеризуется стабильным и невысоким рабочим давлением при отсутствии резких скачков и гидроударов.
Популярность трубчатых приборов обусловлена набором их позитивных качеств:
- высокое рабочее давление и способность выдерживать гидроудары;
- стойкость к повреждениям механического характера благодаря отсутствию прокладок в сварных секциях;
- равномерный прогрев поверхности и высокая теплоотдача;
- гладкая поверхность препятствует скоплению пыли;
- простота монтажа, возможность нижнего и бокового подсоединения, различные варианты размещения;
- возможность регулировки температуры при оснащении термостатического клапана.
Помимо крепежа, трубчатые радиаторы могут комплектоваться спецкронштейнами, используемыми в качестве полотенцесушителей.
Также есть целая категория моделей, относящаяся к разряду дизайн-радиаторов – их используют для создания интерьера. Эти приборы могут выпускаться в виде рам для зеркал или перил для лестниц. Модели высотой от пола до потолка успешно используют для зонирования помещения.
Придавая замысловатые формы отопительным приборам, изготовители повышают конкурентную привлекательность своих товаров. Но в батареях из стали, имеющих форму перил, повышается функциональная нагрузка
Масса позитивных качеств и отменные характеристики, присущие стальным радиаторам отопления, делают их применение привлекательным. Такие приборы легко вписать в интерьер, они позволяют визуально расширить пространство.
Однако не стоит забывать и о недостатках трубчатых моделей, которые состоят в следующем:
- невысокая стойкость к коррозионным процессам, особенно проявляющаяся при низком качестве теплоносителя; больше всего подвержены коррозии места точечной сварки.
- дороговизна.
Что касается стоимости, то трубчатые батареи отнюдь не являются бюджетным решением. К их установке чаще всего прибегают дизайнеры, которые при реализации своих проектов не стеснены в средствах.
Как правильно выбрать радиаторы
Одной из важных характеристик, влияющих на выбор отопительного оборудования, считается мощность. Кроме нее есть еще целый ряд характеристик, существенно влияющих на выбор стальных батарей, которыми следует руководствоваться при их покупке.
Размер устройства должен соответствовать площади отапливаемого помещения. Без учета отдельных нюансов можно считать, что для обогрева 1 м2 площади требуется 0,1 кВт тепловой энергии.
Теплоотдача стальных приборов, применяемых в системе отопления, напрямую зависит от их площади. Так, длина устанавливаемого под окном радиатора должна составлять около 60-70% ширины оконного проема.
При выборе наиболее подходящей модели не лишним будет учесть такие тонкости:
- максимально практичными считаются приборы с ручным или механическим терморегулятором;
- избежать аварий или свести риск затопления к минимуму позволит установка шарового крана, который перекрывает поступление теплоносителя;
- для обеспечения эффективности отопительной системы требуется периодически удалять воздух, скапливающийся внутри – для этих целей подойдет кран Маевского.
Еще один из критериев выбора – репутация производителя и дополнительные услуги, предлагаемые при покупке товара. Так, предпочтение нужно отдавать тем фирмам, которые предоставляют услуги по монтажному, эксплуатационному и сервисному обслуживанию реализуемых приборов из стали.
Производители стальных приборов
На рынке отопительного оборудования стальные радиаторы представлены моделями многих производителей, но при этом технология изготовления практически не разнится, а стоимость может незначительно отличаться.
Стальные трубчатые радиаторы собираются из штампованных секций, сваренных между собой точечной сваркой
Цена изделия определяется его размером, брендом, дизайном. Нередко можно приобрести качественный отечественный прибор, не уступающий по своим характеристикам бренду с мировым именем.
Среди отечественных компании, продукция которых пользуется стабильным спросом на нашем рынке, следующие:
- Лидея;
- Prado;
- Конрад.
Приборы фирмы Лидея производятся в Беларуси. Они снабжаются 1-2-3 панелями, объем теплоносителя в которых находится в пределах 0,9-6,55 л и зависит от размеров. Мощность радиатора с одной панелью – 2,1 кВт, с двумя панелями – 3,9 кВт, с тремя панелями – 5,6 кВт. Толщина стали 1,2 мм, рабочее давление 8,9 бар.
Отопительное оборудование Prado производится в Ижевске. Оно оснащается 1-2 панелями, объем теплоносителя варьируется в пределах 0,8-5,7 л. Что касается мощности, то у радиатора с одной панелью – 1,4 кВт, с двумя панелями – 2,3 кВт. Толщина стали 1,4 мм, рабочее давление 8,8 бар.
Батареи Конрад производятся в Санкт-Петербурге. Они оборудуются 1-2 панелями, объем теплоносителя в которых – 0,85-5,2 л и зависит от размеров. Мощность прибора с одной панелью – 1,35 кВт, с двумя панелями – 2,3 кВт. Толщина стали 1,4 мм, рабочее давление 10 бар.
Среди европейских производителей трубчатых батарей из стали хорошо зарекомендовали себя немецкие и итальянские компании: Charlston, Kermi, Arbonia, Israp Tesi.
Также наибольшей популярностью пользуются панельные отопительные батареи немецкого производства Kermi и Buderus, финской компании PURMO. Практически ничем не уступают им по качеству и популярности радиаторы Delonghi из Италии, а также приборы Korado чешского происхождения.
Модели панельных и трубчатых радиаторов европейского производства имеют различные габариты и мощность. Технические характеристики представлены в паспорте каждой модели.
Известный бренд будет стоить на порядок дороже оборудования от менее популярных компаний. Но покупка брендового прибора дает гарантию приобретения прибора надлежащего европейского качества
Стальные радиаторы относятся к разряду наиболее востребованных отопительных приборов. Благодаря презентабельному внешнему виду, доступной цене и высокой теплоотдаче они широко используются в офисах, домах и квартирах. Максимальный срок службы стальных радиаторов достигается в автономных системах отопления.
Выводы и полезное видео по теме
Особенности монтажа и возможные схемы подключения отопительного оборудования из стали в видео:
Ролик демонстрирует испытание отопительных приборов от известных производителей на прочность:
Ознакомившись с характеристиками и особенностями радиаторов из стали, можно подобрать для себя оптимальный вариант. Тем более, что рынок отопительного оборудования изобилует моделями отечественных и зарубежных производителей. Главное, в погоне за идеальной формой, не переплатить за брендовое изделие.
Подыскиваете стальные радиаторы отопления? Или есть опыт применения таких батарей? Оставляйте, пожалуйста, комментарии к статье, задавайте вопросы и делитесь впечатлениями об использовании стальных радиаторов. Блок для связи расположен ниже.
Довольно много людей начинает думать о чем-то в самый последний момент. Такая тенденция лучше всего просматривается с изменением времени года. Только с приходом настоящей жары мы вспоминаем о том, что вентилятор сломался, и его надо починить или купить новый, ну или же о том, что собирались купить кондиционер. Та же история происходит и с холодами – об изменениях, которые касаются отопления, многие думают уже перед тем, когда его надо включать и активно пользоваться. Одной из основных деталей отопления является радиатор, от выбора которого многое зависит. Темой сегодняшнего нашего разговора станут стальные радиаторы отопления. Мы поговорим о том, какими бывают радиаторы, особенностях стальных решений и многом другом. «>»>»>»>»>»>»>»>»>
Виды батарей
Радиаторы отопления бывают разными, причем это касается как материалов с конструкцией, так и простого внешнего вида, ведь не стоит забывать, что батарея служит не только для отопления помещения, но и является деталью интерьера, ну, если она не спрятана в какую-то конструкцию.
Всего на рынке радиаторов есть 5 интересных решений – батареи из стали, алюминия, меди, чугуна и биметаллические модели.
Каждый из видов имеет свои особенности и преимущества.
Стальные радиаторы
Скорее всего, если вы посмотрите на фото стальных радиаторов отопления, навряд сможете отличить их от других аналогов. Все потому, что в подавляющем большинстве случае, все они делаются похожего дизайна, с внешней покраской, обычно белого цвета. «>»>»>»>»>»>»>»>»>
Алюминиевые радиаторы
Алюминиевые радиаторы всегда будут легче всех аналогов, да и дизайн у них будет по свежее, современнее, что ли. Такие батареи, в виду особенностей материала, быстрее нагреваются, да и теплоотдача в этом случае будет выше. Все дело здесь в алюминии и конструкции, которая предусматривает довольно тонкие стенки. Минусом такой конструкции является воздействие высокого давления, из-за чего такой радиатор не подходит для центрального отопления, барические нагрузки которого вы не контролируете.
Биметаллические радиаторы
Биметаллические радиаторы делаются из стали и алюминия. В них удалось соединить преимущества, которые имеют стальные панельные радиаторы отопления, с важными плюсами, которые предоставляет алюминий.
В итоге мы получаем батареи, которые быстро нагреваются, имеют очень хороший уровень теплоотдачи, но при этом вообще не боятся высокого давления, которое местами проскакивает в автономном отоплении – отличный универсальный вариант.
«>»>»>»>»>»>»>»>»>
Чугунные радиаторы
Чугунные радиаторы также имеют очень высокий уровень теплоотдачи. Кроме того, они могут похвастаться очень высоким сроком службы и долговечностью, но есть у них и свои недостатки. Прежде всего – вес. Такие радиаторы намного тяжелее алюминиевых и биметаллических аналогов. Кроме того, их чистка также является довольно затруднительным процессом.
Медные батареи
Медные батареи будут стоять у вас очень долго, и это при отличном тепловыделении. Платить, правда, за это приходиться рублем, причем довольно много, из-за чего такие радиаторы встречаются очень редко. С другой стороны, цена на стальные радиаторы отопления намного демократичнее.
- Чугунные радиаторы отопления: описание лучших моделей, монтаж и характеристики радиаторов (120 фото)
- Промывка радиаторов отопления: продувка, прочистка и уход за системой отопления (115 фото)
- Газовые конвекторы — выбор, особенности использования и отзывы владельцев (видео + 105 фото)
Панельный радиатор из стали
Прежде всего вы должны знать, что есть разные типы стальных радиаторов отопления – панельные и трубчатые, и рассматривать мы их будем как раз в таком порядке. В чем заключается разница? Панельный вариант реально имеет право называться радиатором, как минимум из-за конструкции. Он представляет из себя две пластины, которые соединены между собой точечной сваркой. Внутри находятся ребра, которые используются для лучшего сохранения тепла от теплоносителя. Такая конструкция делает из него не только радиатор отопления, но и довольно удачный конвектор.
Нагреть сталь сложнее, чем алюминий, но и тепло, в случае чего, он держать будет значительно дольше.
Трубчатый радиатор
Далее у нас идут стальные трубчатые радиаторы отопления. Вот этот вариант уже можно спокойно называть батареей. Все потому, что его конструкция сводится к контуру из труб, по которым идет теплоноситель, в роли которого чаще всего выступает обычная вода – за счет него происходит нагрев всего радиатора, причем довольно часто неравномерный.
- Терморегулятор для радиатора отопления: назначение, виды, устройство, монтаж в систему и советы по уходу и ремонту (видео + 105 фото)
- Вертикальные радиаторы отопления — как выбрать идеальный радиатор отопления и особенности его применения (90 фото + видео)
- Мощность радиатора отопления: расчет тепловой мощности и методика расчета отопительных радиаторов (85 фото и видео)
Все дело в том, что у такого радиатора есть точка входа теплообменника и точка выхода. Многие конструкции наполняют отдельные секции последовательно, а не параллельно, из-за чего теплоноситель к последней из них будет самым холодным. Более грамотные конструкции предусматривают параллельное заполнение теплообменником, из-за чего весь радиатор получается примерно одной температуры.
Покраска
Важным моментом при покупке радиатора является покраска.
Кто бы мог подумать, но покупая российские стальные радиаторы отопления вероятнее всего, вы натолкнетесь на батарею, которая была окрашена простым погружением в окрашивающую смесь.
В зависимости от ее качества, такая краска уже через год-другой может начать трескаться.
- Обвязка радиаторов отопления — схемы подключения и варианты выбора способа подключения (чертежи + 90 фото)
- Водяные конвекторы отопления: плюсы, минусы и виды конвекторов. Советы экспертов по выбору и применению водяных конвекторов (135 фото и видео)
- Какие радиаторы отопления лучше: обзор лучших моделей для квартиры и частного дома (115 фото)
Лучше обратить внимание на радиаторы, которые окрашиваются с использованием электрофореза – такой вариант окраски является наиболее качественным и долговечным.
Фото стальных радиаторов отопления
- Давление воды в системе и его допустимые пределы для батареи.
- Особенности установки и функционирования отопительных приборов.
- Способность противостоять гидроударам.
- Максимально допустимая температура теплоносителя.
- Соотношение стоимости и качества.
Виды радиаторов
Радиаторы для отопления, в зависимости от материала изготовления, бывают следующих видов:
- Радиаторы из чугуна.
- Радиаторы, изготовленные из стали.
- Радиаторы из алюминия.
- Биметаллические радиаторы.
Каждый из этих видов обладает своими плюсами и своими минусами. И решить что подходи, а что нет можно зная все за и против.

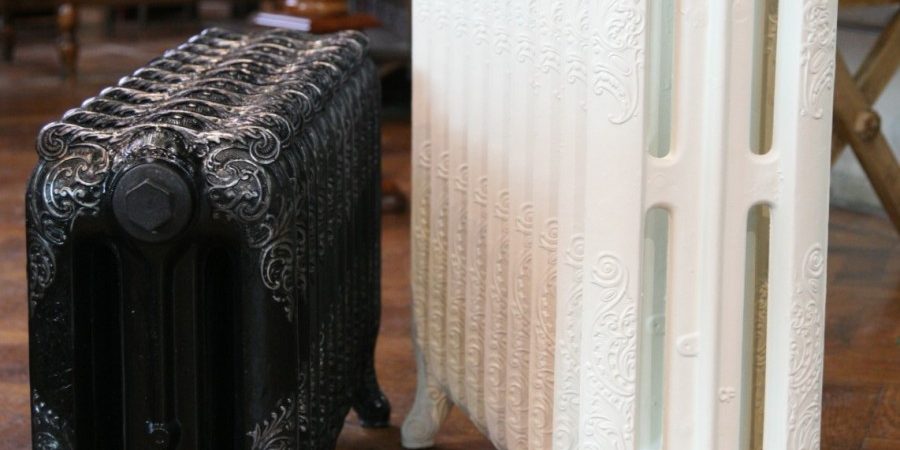

Чугунные радиаторы
Чугунные радиаторы знакомы с советских времен. Чаще всего именно они использовались в качестве радиаторов для квартир. Достоинства таких батарей следующие: Сделаны из прочного материала чугуна, который может выдержать давление в 25-30 атмосфер. Это большой запас по давлению, так как рабочее давление в центральном отоплении составляет около 16 атмосфер.
Чугун обладает хорошей теплопроводностью: медленно нагревается и также медленно остывает. После понижения температуры теплоносителя они некоторое время будут оставаться теплыми.
Долговечность и надежность чугунных радиаторов. Срок службы радиаторов из чугуна составляет до 40 лет. Они не прихотливы к качеству воды в системе, так как толщина чугуна не позволяет развиваться коррозии. Низкая цена такого типа радиаторов отопления. Из недостатков можно выделить такие: Тяжелый вес чугунных радиаторов, который делает их неудобными при транспортировке и монтаже. Для крепления на стену требуются громоздкие кроншейны. Для того чтобы такие радиаторы красиво вписывались в интерьер комнаты их закрывают защитными решетками. Тем самым делая их более эстетическими. При длительном взаимодействии с водой, внутри образуется налет. Постепенно он снижает диаметр трубы радиатора и соответственно проток воды будет меньше и теплоотдача тоже будет меньше.
Стальные радиаторы
Их изготавливают из низко углеродной стали, покрытой эмалью. Производят их двух видов: трубчатые радиаторы и панельные. Фото радиаторов отопления и конструкционные особенности этих типов можно легко найти в любом поисковике. Преимущества таких батарей: Небольшой вес и малая толщина стенок, что делает их удобными при транспортировке и монтаже. Хорошая теплопроводность, как и у чугунных, но стальные нагреваются гораздо быстрее.
Невысокие требования к качественным свойствам воды, которая является теплоносителем чаще всего. Невосприимчивость к коррозии присуща трубчатым радиаторам.
Конвекционная теплоотдача вместе с прямой, которая характерна для панельных панельного типа. Бюджетная цена и внешний вид, который гармонично впишется в любой интерьер. Недостатки таких отопительных приборов: Рабочее давление составляет 10 атмосфер, тогда как рабочее давление в системе составляет 16 атмосфер. Чувствительность к кислороду, который присутствует в системе центрального отопления. Стальные радиаторы без воды быстро приходят в негодность, так как взаимодействие металла с воздухом приводит к коррозии металла. По этой причине их нельзя долго оставлять без воды.
- Электродный котел — лучшие модели от мировых производителей и постройка своими руками (110 фото)
- Воздушное отопление — схема укладки коммуникаций и обзор лучших моделей (70 фото-идей)
- Ремонт газовой колонки своими руками: стоит ли браться и как починить качественно (70 фото)
Алюминиевые радиаторы
Данный тип отопительных приборов тоже может использоваться для отопления. Они внешне выглядят достаточно привлекательно, но это не самый лучший вариант для многоквартирных домов с центральной магистралью. Их предпочтительно устанавливать в автономных условиях. Алюминиевые батареи обладают следующими преимуществами:
- Малый вес. Если сравнивать с другими материалами, то алюминий среди них самый легкий. Если сравнивать с радиаторами из чугуна, то они легче практически в четыре раза.
- Хорошая теплоотдача
- Простой и легкий монтаж
- Возможность набора нужного числа секций для батарей, произведенных литиевым способом
- Приемлемая стоимость по сравнению с другими.
Недостатки этого типа батарей следующие: Требовательны к характеристикам теплоносителя. Именно поэтому нежелательно использовать в централизованных системах отопления где используется вода низкого качества. Низкая коррозионная стойкость и быстрый износ. Срок службы, в среднем 10-15 лет
Из за химической активности алюминия с кислородом, содержащемся в теплоносителе, образуется газообразный водород. Он становится причиной завоздушенности системы. Кран Маевского в таких случаях просто необходим для сброса воздуха.
Низкая запас прочности к гидроударам, которые характерны в системе отопления квартир. Низкое рабочее давление 10-15 атмосфер. Особый подход к выбору фитинга для такого типа радиаторов. Фитинг из латуни, стали или меди при контакте с такими радиаторами приводит к коррозии. Пластиковые трубы чаще используются для алюминиевых батарей.
Биметаллические радиаторы
Такие радиаторы считаются лучшими радиаторами на сегодняшний день для отопления. Они оптимально подходят для использования в многоквартирных домах с центральным отоплением. Производители постарались и в одном продукте соединили все плюсы радиаторов из алюминия и стали. Конструктивно они состоят из стального трубопровода и алюминиевых ребер. У этих батарей больше всего преимуществ, таких как: Устойчивость к гидроударам и высокое рабочее давление. Максимально допустимое давление до 40 – 50 атмосфер. Высокая и быстрая теплоотдача благодаря алюминиевой составляющей в конструкции. Низкая чувствительность к качеству теплоносителя, используемого в системах центрального отопления. Легкий вес и удобство монтажа. Срок службы таких радиаторов составляет около 50 лет. Возможность набора необходимого количества секций для секционных радиаторов.
Но все же, у биметаллических радиаторов есть один недостаток, а именно высокая стоимость. Но, это окупается длительным и качественным сроком службы радиаторов.
На основе данного обзора характеристик, можно выделить такие основные моменты: Для многоквартирных домов с централизованной отопительной системой наилучшим вариантом выбора батарей будут чугунные и биметаллические. Для владельцев приватных домов с автономным теплоснабжением оптимальным вариантом выбора будут алюминиевые и стальные батареи. Перед покупкой новых батарей всегда обращайте внимание на схему подключения (боковая, нижняя, верхняя или универсальная) радиаторов к системе. Предпочтительно, чтобы новые имели аналогичную схему.
Фото радиаторов отопления
Одной из главных составляющих комфортного пребывания в помещении является его температура, за обеспечение которой отвечают качественные батареи. На сегодняшний день их многообразие на строительном рынке может смутить даже профессионала. Приходится изучать технические характеристики и выбирать из всего разнообразия материалов: алюминий, чугун, медь, биметалл. Несмотря на такой широкий выбор, самым популярным видом радиаторов остаются изделия из стали.
Технические характеристики
Несколько лет назад на смену массивным чугунным «гармошкам» пришли стальные батареи отопления, характеристики которых выше, а размеры – компактнее. Основой для их производства послужила прочная сталь, которая весит меньше, обрабатывается проще, а показатели теплоотдачи на порядок превышают показатели чугуна. Такими изделиями хорошо обогревать как небольшие здания с низким водяным давлением, так и большие частные коттеджи.
К сожалению, установка подобных отопительных конструкций в многоквартирных высотках не рекомендуется: давление воды, поступающей по трубам от центральной котельни, в несколько раз выше рекомендуемого, а это может привести к разрывам и протечкам. К тому же в системе централизованного теплоснабжения вместе с водой может присутствовать воздух, который вызывает коррозию металла. Его приходится тщательно удалять через специальные спускники.
В зависимости от конструкции батареи из стали могут быть выполнены в виде двух листов с углублениями, в виде листов с оттисками, похожими на букву «П», и с П-образными ребрами на внутренней стороне. Толщина листов может колебаться в пределах от 1,2 до 2 мм.
Несмотря на различия в строении радиатора, любое такое изделие имеет следующие характеристики:
- высокую теплоотдачу;
- высокое энергосбережение;
- высокий КПД;
- регулятор температуры;
- небольшой вес и объем;
- широкий выбор мощности и дизайна.
Плюсы и минусы
Как и любой материал, сталь может быть лучше по одним параметрам и хуже по другим.
Если сравнивать такие батареи с другими видами, то можно отметить ряд преимуществ.
- Кроме хорошей теплоотдачи и возможности регулировать режим с помощью установленного термостата, сталь является материалом инерционным. Это значит, что материал быстро набирает необходимую температуру и быстро остывает при необходимости.
- Стальные радиаторы представлены в большом ассортименте, что позволит выбрать именно те характеристики, которые подойдут для каждого конкретного случая. Они отлично вписываются как в небольшие помещения с дизайнерским интерьером, так и в классический деревянный загородный дом.
- Стальные батареи существенно дешевле медных или биметаллических, а служат они дольше и, согласно отзывам, реже нуждаются в ремонте.
Несмотря на наличие большого количества преимуществ у батарей из стали, все же необходимо знать и их недостатки, ограничивающие их применения.
- Металл плохо реагирует на слив теплоносителя: может начаться коррозия материала.
- Сталь плохо переносит гидравлические удары и не применяется при монтаже открытых отопительных систем. Покрытие из лака или краски быстро начинает шелушиться и отпадать.
- Некоторые виды пропиленовых труб невозможно использовать со стальными радиаторами. Необходимо будет выбирать либо более дорогостоящий вариант, либо ставить трубы из металла.
Виды
Все разновидности стальных батарей по их конструктивным особенностям можно условно разделить на три основных вида:
- панельные;
- трубчатые (секционные);
- пластинчатые.
Панельные
Такие батареи состоят из плоских прямоугольных панелей различных размеров и совмещают в себе функции конвектора и радиатора. Такая простая конструкция из сваренных профилированных прямоугольников обеспечивает высокую теплоотдачу за счет П-образных ребер, расположенных на тыльной стороне и выполненных из холоднокатаной стали небольшой толщины. Для теплоносителя внутри расположены вертикальные каналы, по которым он циркулирует и нагревает всю поверхность батареи.
Функция конвектора выполняется за счет специальных конвекционных ребер со стороны стены, которые направляют потоки горячего воздуха вверх, за счет чего помещение прогревается гораздо быстрее.
Ассортимент различных производителей может отличаться, но чаще всего выпускаются батареи из стали следующих размеров:
- от 300 до 900 мм длиной;
- от 400 до 3000 мм шириной.
Глубина их зависит от количества сваренных панелей.
Подключение у стальных радиаторов может быть как универсальным, так и нижним или боковым. В отличие от двух других нижнее подключение практически незаметно и не нуждается в декорировании.
В зависимости от комплектации панельные радиаторы из стали делятся на несколько типов:
- компактные однорядные модели без конвекционных ребер или с ними;
- двухрядные модели с решеткой для выпуска горячего воздуха без конвекционных ребер или с ними;
- модель с решеткой и двумя рядами ребер для конвекции;
- трехрядный тип изделий с решеткой без конвекционных ребер и с ними.
Характеристики панельных радиаторов могут меняться в зависимости от типа изделия, однако в среднем выглядят следующим образом:
- максимальная температура – от 110 до 120 градусов;
- при толщине стенки 1,2 мм рабочее давление составляет 9 атмосфер, а при толщине 1,4 мм – до 10 атмосфер.
Трубчатые
По сравнению с панельными радиаторами трубчатые используются реже, потому что стоят значительно дороже. Они напоминают обычные чугунные батареи и состоят из стальных труб, которые располагаются в один или несколько рядов. Соединены такие трубы, расположенные либо вертикально, либо горизонтально, коллекторами. Они более эффективны, чем панельные, так как быстрее нагреваются и остывают.
Их характеристики выглядят следующим образом:
- максимальная температура – 120–130 градусов;
- рабочее давление – до 15 атмосфер.
Они легче очищаются от пыли, чем панельные радиаторы, и выгодно отличаются от алюминиевых и чугунных высокой гигиеничностью. Размеры таких изделий по длине не имеют ограничений, самые маленькие из них высотой 200 мм, а большие – 3000 мм. В глубину радиаторы могут достигать 226 мм.
Для защиты от коррозии некоторые производители покрывают внутренние стенки радиатора специальными полимерами.
Пластинчатые
Такие калориферы состоят из большого количества штампованных пластинок и теплообменника в виде металлической дуги, которые закрыты специальным кожухом. Количество сгибов на дуге теплообменника зависит от модели, чаще всего используется два колена или одно. Пластины выступают в таком радиаторе в роли конвектора, но их эффект намного ниже, чем у конвекционных ребер других видов радиаторов.
Кожух выполняет защитную и декоративную функции. Он предохраняет жильцов и домашних питомцев от ожогов и скрывает внутреннее устройство, делая калорифер похожим на обычную панельную батарею. Такие радиаторы, в отличие от первых двух видов, можно использовать в высотных панельных домах, так как они выдерживают давление до 40 атмосфер.
Очень важно вовремя очищать их от пыли, так как из-за ее оседания на штампованных пластинах теплоотдача изделия существенно уменьшается.
Обзор производителей
Так как ассортимент стальных отопительных изделий, представленных разными странами, весьма широк, достаточно трудно выбрать одного производителя, который мог бы монополизировать рынок. Однако среди всех компаний, производящих стальные радиаторы, можно выделить некоторые конкретные.
Зарубежные
Среди европейских представителей можно выделить следующие торговые марки: Korado, Buderus, Arbonia.
Korado
Чешские радиаторы от Korado довольно широко известны отечественному покупателю. Первые изделия этого производителя начали выпускаться еще в середине XX века, когда Чехия и Словакия были единым государством. Первые стальные изделия появились у завода в 1990 году, когда он перешел в частное владение. Сегодня – это мировой бренд, каждое изделие которого имеет сертификаты качества. Батареи этой марки можно монтировать даже в высотных домах, если давление централизованной отопительной системы не превышает 10 Бар.
Среди изделий компании Korado можно встретить стальные радиаторы, которые можно подключить как к однотрубной системе, так и к двухтрубной, главное, чтобы они были закрытого типа. Можно подключать изделия как при естественной циркуляции носителя, так и в системах, где вода нагнетается с помощью насоса.
В модельном ряде можно найти все типы панельных стальных радиаторов, которые существуют.
Buderus
Одними из лучших изделий на мировом рынке признаны стальные радиаторы немецкой компании Buderus. Компания была основана в 1731 году и начинала работу с чугуном, перейдя на производство стальных изделий уже к концу XIX века. В России панельные радиаторы этой марки изготавливаются в городе Энгельс на заводе Bosh.
Длина радиаторов Buderus может колебаться в пределах от 400 до 3000 мм, а высота – от 300 до 900 мм. Элементы теплосистемы имеют по 4 подключения, что позволяет удобно встроить их в любую отопительную систему. А немецкое производство – это уже своеобразный гарант качества.
Arbonia
Еще одним символом высочайшего стандарта выступают стальные трубчатые радиаторы швейцарского производства. Подходящие к любой системе отопления батареи компании Arbonia выдерживают высокие перепады давления, а их рабочее давление достигает 16 Бар. Их форма позволяет тщательно вычищать изделие, что допускает устанавливать их в помещениях с аллергиками и маленькими детьми, например, в яслях и школах.
Выполненные в широком цветовом диапазоне радиаторы монтируются как на стену, так и на пол, поэтому вписываются в любой интерьер.
Кроме вышеперечисленных компаний, в рейтинге европейских производителей не последние места занимают сербские радиаторы AXIS, австрийские изделия Vogel Noot и финские батареи Purmo.
Относительно недавно на отечественном рынке появились стальные радиаторы турецкого производства. Их качество ни в чем не уступает европейским стандартам, а цена лишь немного превышает дешевые китайские аналоги. Чаще всего продукция турецкого производителя устанавливается в частные дома с автономными системами отопления, но существуют торговые марки, которые представляют радиаторы для многоэтажных жилых домов и офисов. Например, стальные батареи марки Hidros или Ultratherm выдерживают давление в 10 атмосфер и выпускаются в различных дизайнах.
Отечественные
Из российских производителей также можно выделить несколько лидирующих на российском рынке компаний.
«Лидея»
Мощное белорусское производство, выпускающее продукцию, которая превосходит по своим характеристикам даже европейские изделия. Изготовленные из стали самой высокой категории толщиной 1,2 мм такие радиаторы можно встраивать как в однотрубные, так и в двухтрубные отопительные системы. Все изделия имеют соответствующие сертификаты, а производство основано на новейших зарубежных технологиях.
ООО «Пресс»
Украинская компания, основанная на базе крупнейшего советского завода «Большевик», выпускает панельные радиаторы из стали, которые выдерживают до 40 лет эксплуатации. Они устойчивы к коррозии и не нуждаются в особых добавках к теплоносителю. Такие батареи монтируются не только в частных постройках, но и в высоких офисных зданиях, и панельных многоквартирных домах.
Также распространены на рынке радиаторы торговых марок TERRA и «Термотехник» украинского производства.
ООО НИТИ «Прогресс», «Конрад», «Оазис» и другие российские компании.
Доверие к отечественному производителю батарей из стали возрастает с каждым годом за счет качества и надежности продукции. Изделия практически ничем не отличается от западных моделей, а их стоимость при этом существенно ниже зарубежных изделий. Отличительной чертой российской продукции является их универсальность для наших систем отопления. Так, например, «Конрад» выпускает модель РВС-1, которую можно установить на место старой чугунной батареи даже без подгонки.
Как выбрать?
Для того чтобы правильно выбрать подходящую батарею для конкретного места, необходимо учитывать несколько факторов. Во-первых, при монтаже радиатора в многоквартирном доме или офисном помещении нужно знать температурные пределы и максимальное давление воды в центральной отопительной системе. От этого зависит выпор технических характеристик изделия. Во-вторых, нужно выяснить, какой теплоноситель и с какими добавками будет циркулировать по радиатору, так как материал и конструкция должны быть к нему устойчивы. В-третьих, нужно учитывать необходимую тепловую мощность для каждого конкретного здания или отдельного помещения. От этого показателя зависит количество и размеры приобретаемых изделий. Расчет можно провести или по площади комнаты, или по ее объему.
Желательно представлять будущий дизайн комнаты или дома хотя бы в общих чертах. Изделия могут различаться по цвету, содержать дополнительные декоративные элементы. В целом стальной радиатор может как подчеркнуть стиль интерьера, так и разрушить всю задумку хозяина.
Правила установки
Произведя все расчеты и закупив необходимое количество стальных радиаторов, можно приступать к их монтажу. Существует несколько типов соединения самой батареи с трубами отопительной системы. Самым лучшим способом считается диагональное соединение, которое сводит теплопотери к минимуму. В этом случае труба подачи подключается в верхней части радиатора, а труба вывода – в нижней части. У батарей с боковой подводкой обе трубы присоединяются только с одной стороны, что может быть удобно в небольших помещениях. Батареи с нижним подключением редко можно увидеть в многоквартирных домах, так как оно способствует потере около 15% тепла, однако в частном строительстве такой вариант иногда встречается. Такая конструкция позволяет скрыть подводящие трубы под полом, что придает батарее более декоративный вид.
Каким бы ни было подключение, для правильной установки радиатора необходимо соблюдать определенные правила:
- правильное расстояние между радиатором и стенами помещения должно составлять не менее 30–50 мм, чтобы не нарушать воздушную конвекцию;
- над полом батарея поднимается на 100–120 мм минимум, чтобы уменьшить теплопотери.
Самым оптимальным местом для установки радиатора как в доме, так и в квартире является пространство под окном. Так восходящие потоки теплого воздуха препятствуют проникновению холода через конструкции подоконника и окна. Чтобы воздух беспрепятственно поднимался, радиатор опускается от уровня подоконной доски не ниже чем на 100 мм. Также очень важным нюансом является подключение труб подачи и вывода согласно маркировкам.
Подающая труба должна быть отдалена не менее чем на 80 мм от торца батареи, а обратка – не менее чем на 30 мм.
Для процесса монтажа и демонтажа необходим определенный набор инструментов. Чтобы сбросить накопившийся в радиаторе воздух, понадобится специальный воздухоотводчик или приспособление под названием «кран Маевского». Если размер устройства не совпадет с отверстиями радиатора, то дополнительно придется приобрести подходящий переходник. Кроме того, потребуются заглушки для оставшихся отверстий и запорная арматура, например, шаровые краны. Для установки на пол или стену потребуются крюки и кронштейны, а для изоляции соединений – льняная пакля или фум лента. Из универсальных инструментов нужны будут сверла и дрель, уровень, дюбеля или анкерные болты.
Если придется соединять новые трубы, то понадобится также оборудование для их обрезки и спайки.
Сам процесс монтажа радиаторов различной формы и материала не отличается друг от друга и разделен на этапы:
- Демонтаж старого радиатора (при необходимости). Особенную трудность вызывает демонтаж старых, не раз окрашенных чугунных батарей. Их крепеж практически невозможно отвернуть, так как слой краски на нем служит своеобразным «бетоном», который намертво скрепляет детали. Чтобы снять этот слой, необходимо растопить его строительным феном или паяльной лампой, после чего пройти все соединения металлической щеткой. С помощью трубного ключа отвинчиваются все очищенные детали, и батарея снимается с кронштейнов, прикрученных к стене.
Таким образом можно снять как всю батарею целиком, так и отдельные ее секции.
- Подготовительные работы и установка новых креплений. Перед тем как устанавливать новую батарею взамен старой, необходимо подготовить подоконное пространство. Стена должна быть ровной, декоративное покрытие нанесено. Если планируется монтаж стен из гипсокартона, то необходимо заранее заложить под него деревянный брус, чтобы снизить нагрузку на лист. В готовой поверхности стены просверливаются отверстия для нового крепежа, они устанавливаются, и на него ставятся подвесы под радиатор.
В том случае, если радиатор крепится к полу, вся процедура проводится для него аналогично.
- Сборка, подключение и опрессовка батареи. Непосредственно перед установкой выкручиваются пластиковые заглушки, установленные на заводе-производителе, так как они могут не выдержать рабочих температур радиатора. Вместо них, ставятся «краны Маевского» и металлические заглушки. Собранный радиатор вешают или ставят на кронштейны и соединяют с трубами при помощи сгонов (сгон – это сантехнический фитинг определенной конструкции). Выставленный по уровню радиатор закрепляется, все соединения проверяются на гидроизоляцию, производится опрессовка системы, чтобы проверить, не допущены ли ошибки при монтаже.
По завершении работ батарею можно покрыть лакокрасочными изделиями или украсить декоративной деревянной решеткой.
Обобщая все описанные моменты, можно отметить, что, выбирая тот или иной тип стального радиатора, стоит четко понимать, подходит ли он под текущие нужды. Необходимо правильно произвести все расчеты и ознакомиться с отзывами реальных покупателей. Только то изделие, которое идеально подойдет по своим характеристикам, будет долго радовать глаз и не принесет незапланированных хлопот.
Более подробно о том, как выбрать радиатор отопления, расскажет следующее видео.
Используемые источники:
- https://sovet-ingenera.com/otoplenie/radiator-obogrev/stalnye-radiatory-otopleniya.html
- https://otopleniehouse.ru/stalnye-radiatory-otopleniya/
- https://strojka-gid.ru/radiatory-otopleniya/
- https://stroy-podskazka.ru/otoplenie/radiatory/stalnye/
