ПСЧ-3ТА.07

Электросчётчик ПСЧ-3ТА – модель современного прибора, предназначенного для учёта потребленных объемов электрической энергии при подключении в 3-х или 4-х проводные сети.

В зависимости от модификации, данные снимаются с жидкокристаллического или электронно-механического табло. Предусмотрена возможность учёта показателей по дифференцированным расценкам и осуществлять подключение прибора к автоматической внешней системе посредством встроенного импульсного выхода. С этой целью энергомер оборудуется коммуникатором или модемом.

Технические характеристики

Технические характеристики счётчика ПСЧ-3ТА

Срок службы прибора

Нормативный срок эксплуатации энергомера – 30 лет с момента производства. Гарантия распространяется на первые 3. Общее количество часов до выхода из строя – 88000. Если по причине ошибок при сборке или неисправностей комплектующих устройство выйдет из строя в указанный период, потребитель вправе предоставить продукцию изготовителю для бесплатного ремонта или замены.

Межповерочный интервал

Поверка счётчика должна выполняться с периодичностью 10 лет. При совершении покупки владелец должен проверить наличие отметки о поверке изделия на заводе. Если устройство не прошло поверку, то оно не допускается к эксплуатации.

Стоимость счётчика

Цена данной модели – около 3000 рублей. В различных регионах стоимость может несколько отличаться, относительно дешевый способ приобретения – через интернет, но следует учитывать необходимость оплаты доставки.

Преимущества прибора

Указанный электросчетчик обладает многочисленными преимуществами по сравнению с устаревшими моделями:

• надежностью и удобством в работе;
• компактные размеры;
• возможностью централизованного использования в составе автоматической системе;
• защищенностью от воздействия магнитом;
• функцией записи важнейших событий;
• отображением показателей по нескольким расценкам;
• многофункциональным назначением;
• возможностью регулирования основных параметров;
• большой точностью измерения.

Все стандарты качества были учтены при разработке модели и ее производстве, поэтому энергомер разрешается к использованию на территории РФ и в других государствах.

Пломбы и оттиски поверительного клейма на счётчике

Как снять показания

Сведения могут быть считаны с экрана или посредством программного обеспечения при подключении к внешнему устройству. Определяются показатели раздельно для каждой из расценок, по началу и концу месяца. Значение необходимо умножить на величину расценки, итоговые числа складываются.

Рекомендуем:  Счётчик электроэнергии Агат 2 — обзор и разновидности прибора

Резервное питание

Отдельные модификации данной модели оборудованы собственной автономной батареей. Это делает возможным пользоваться устройством при внешнем отключении электроэнергии или подключать дополнительные приборы. Схема выполнена таким образом, что при использовании данной батареи не изменяются показания, учитываемые счётчиком.

Разновидности данного счётчика

Данная модель энергомера выпускается в 20-ти исполнениях, характеризующихся некоторыми различиями в комплектации и характеристиках.

07.121; 07.122

Исполнения оборудованы жидкокристаллическим дисплеем, оптическим портом, токовым трансформатором, рассчитаны на рабочий электроток в пределах 5 А и предельный – 50А. У первой из указанных моделей минимальная температура окружающей среды места установки составляет -20°С, у второй – -40°С.

07.321; 07.322

Отличие от вышеуказанных исполнений состоит в электромеханическом счетном устройстве. Остальные характеристики идентичны.

07.111; 07.112

От модификаций, указанных в первом подзаголовке отличает наличие интерфейса RS-485 вместо оптического порта, отличаются значения напряжения, остальные параметры совпадают.

07.111.1; 07.112.1

От предыдущих моделей отличает только значение рабочего и предельного тока – соответственно 10 и 100 А.

07.312; 07.312.1

Установлено механическое табло, друг от друга исполнения отличаются токовыми параметрами, остальные – идентичны предыдущим.

07.612; 07.612.1

Полные аналоги вышеуказанных исполнений, за исключением жидкокристаллического дисплея.

07.111.2; 07.112.2

Исполнение аналогично указанным моделям без последней цифры в маркировке, кроме некоторых отличий в токовых параметрах и наличия радиомодема или коммуникатора. Друг от друга отличаются минимальной температурой воздуха места установки.

07.612; 07.612.1

От вышеуказанных моделей отличает наличие комбинированного токового датчика, токовых характеристик и допустимой температуры для первой из перечисленных модификаций.

Установка счётчика

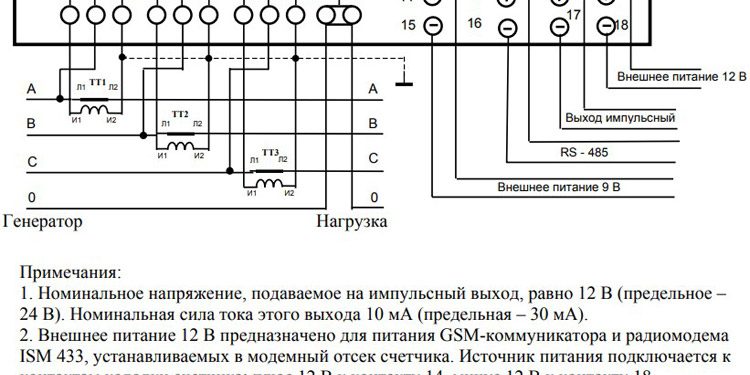

Установка прибора выполняется на предварительно закрепленную ДИН-рейку. Схема непосредственного подключения выглядит следующим образом:

Выбор указанной модели электросчётчика – оптимальное решение с большими функциональными возможностями.

<center>

Для поиска информации или документа воспользуйтесь поиском

Например: с1-55

</center>Главная » Госреестр: Описания типа СИ » 16938-02: ПСЧ-3ТА и ПСЧ-3ТАК — Счетчики ватт-часов активной энергии переменного тока статические

Счетчики ватт-часов активной энергии переменного тока статические ПСЧ-3ТА и ПСЧ-3ТАК

Для учета электрической активной энергии в трех- и четырехпроводных сетях переменного тока, дифференцированного как по времени суток, так и по уровню потребляемой электроэнергии и мощности.

16938-02: Описание типа СИРазмер архива: 750.2КБ

Номер по Госреестру	16938-02
Модели, модификации	ПСЧ-3ТА.00.Х, ПСЧ-3ТА.01.Х, ПСЧ-3ТА.02.Х, ПСЧ-3ТА.03.Х, ПСЧ-3ТАК.01.Х, ПСЧ-3ТАК.02.Х, ПСЧ-3ТАК.03.Х
Технические условия на выпуск	ИЛГШ.411152.010 ТУ, ГОСТ 30207-94
Класс СИ	34.01.03
Год регистрации	2002
Информация о поверке	ИЛГШ.411152.010 ИЗ, ИЛГШ.411152.013 ИЗ, ИЛГШ.411152.082 РЭ
Периодичность поверки	6 лет
Страна-производитель	Россия

Информация о центре сертификации СИ

Центр сертификации	ГЦИ СИ Нижегородского ЦСМ
Адрес центра	603950, г.Нижний Новгород, ул.Республиканская, 1
Руководитель центра	Свешников Александр Григорьевич
Телефон	(8*831*2) 18-57-27
Факс	18-57-48

</td></table><center>Все новости (4)</center>Задать вопрос по оборудованиюУсловия доставки уточняйте у менеджеров компании.Бесплатная доставка по всей РоссииНажмите, чтобы обратиться в службу поддержки клиентов.Служба поддержки клиентовМы можем сделать монтаж и наладку данного оборудования.Возможна установка оборудованияМы можем настроить данное оборудование.Возможна настройка оборудования

Возможна отгрузка со складов в следующих городах:

Волгоград

Москва

Н.Новгород

Ростов-на-Дону

Санкт-Петербург

Номинальное напряжение – 3х230/400 В или 3х(120-230)/(208-400) Номинальная (максимальная) сила тока – 5 (7,5); 5 (50); 10 (100) А Класс точности — 1,0 Число тарифов – 2 или 4 Интерфейсы связи – RS-485 или оптопорт.

Варианты оборудования

Название	Кол-во тарифов	Ном. напр. В	Ном. и макс. ток	Интерф. связи	Профиль мощности	Тип индикат.	Цена
ПСЧ-3ТА.07.112.2	4	3*(120-230)/(208-400)	5(7,5)	RS-485	Пр.М+ Пр.maxМ	ЖКИ	Позвоните, чтобы узнать цену
ПСЧ-3ТА.07.112	4	3*(120-230)/(208-400)	5(50)	RS-485	ЖКИ	Позвоните, чтобы узнать цену
ПСЧ-3ТА.07.112.1	4	3*(120-230)/(208-400)	5(50)	RS-485	ЖКИ	Позвоните, чтобы узнать цену
ПСЧ-3ТА.07.612	4	3*(120-230)/(208-400)	10(100)	RS-485	ЖКИ	Позвоните, чтобы узнать цену
ПСЧ-3ТА.07.612.1	4	3*(120-230)/(208-400)	10(100)	RS-485	ЖКИ	Позвоните, чтобы узнать цену

Описание

НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ

Счетчик предназначен для учета активной электроэнергии в трех-, четырехпроводных сетях переменного тока частотой 50 Гц, дифференцированного как по времени суток, так и по уровню потребляемой электроэнергии и мощности.

Интерфейс связи RS-485 или оптический порт и программируемые импульсные выходы позволяют использовать электросчетчик в составе любых автоматизированных систем учета (АСКУЭ).

НОРМАТИВНО-ПРАВОВОЕ ОБЕСПЕЧЕНИЕ

ТЕХНИЧЕСКИЕ ОСОБЕННОСТИ ЭЛЕКТРОСЧЕТЧИКА

• Жидкокристаллический индикатор (ЖКИ) или электромеханическое отсчетное устройство (ОУ), защищенное от электромагнитных воздействий
• Внутренний тарификатор на два тарифа (электросчетчики с ОУ) или четыре тарифа (электросчетчики с ЖКИ)
• 9 тарифных зон
• 12 сезонов
• Интерфейс связи RS-485 или оптопорт
• Точность хода 0,5 сек/сут
• Тарифное расписание на каждый день недели каждого месяца и праздничные дни каждого месяца
• Энергонезависимая память
• Программируемый импульсный выход (пять режимов)
• В качестве датчика тока используется токовый трансформатор, комбинированный датчик
• Светодиодная индикация действующего тарифа у счетчиков электроэнергии с отсчетным устройством
• Скорость обмена — до 115200 бод по RS-485 и 9600 бод по оптопорту
• Возможность задания лимита мощности с функцией контроля при превышении установленного лимита
• SMD-монтаж
• Возможность подключения внешнего резервного источника питания 9В для снятия показаний при отсутствии 230В
• Имеются модели со встроенными GSM-модемом или радиомодемом.

ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ ЭЛЕКТРОСЧЕТЧИКА

Регистрация и хранение учтенной электрической электроэнергии и максимальной мощности каждого получаса. Счетчик электроэнергии сохраняет в энергонезависимой памяти количество учтенной энергии:

• значение учтенной активной электроэнергии нарастающим итогом с момента изготовления по всем тарифам;
• значение учтенной активной элеткроэнергии на начало каждого месяца по всем тарифам;
• значение учтенной активной электроэнергии нарастающим итогом с превышением лимита мощности по всем тарифам
• значение мгновенной мощности нагрузки;
• регистрацию и хранение времени включения/отключения питания на зажимы электросчетчика.

Счетчик электроэнергии имеет возможность перепрограммирования через интерфейс RS-485 и оптопорт следующих параметров:

• скорости обмена;
• группового пароля, индивидуального пароля, адреса.

Счетчик электроэнергии имеет возможность считывания и перепрограммирования через интерфейс RS-485 или оптопорт следующих параметров:

• категории потребителя;
• расписания праздничных дней;
• годового тарифного расписания (на каждый день недели или праздничный день месяца);
• лимита мощности и месячного лимита энергии;
• разрешение/запрет автоматического перехода с «летнего» времени на «зимнее», и наоборот;
• переключение импульсного выхода для поверки счетчика электроэнергии или для контроля электропотребления с возможностью формирования сигнала на отключение.

Счетчик электроэнергии с ЖКИ обеспечивает отображение информации не только об энергопотреблении по каждому из четырех тарифов, но и о текущей дате, текущем времени суток, текущей мощности, месячном энергопотреблении за каждый месяц года по каждому из тарифов, тарифном расписании на текущий день недели.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЭЛЕКТРОСЧЕТЧИКА

Наименование величин	Значение
Номинальное напряжение, В	3х230/400	3х(120-230)/(208-400)
Рабочий диапазон, В	от 198 до 253	от 108 до 256
Расширеннный диапазон, В	от 160 до 265	от 96 до 265
Предельный диапазон, В	от 0 до 265
Номинальная сила тока, А	5	10
Максимальная сила тока, А	7,5; 50;	100
Класс точности	1
Частота сети, Гц	50 ± 2,5
Чувствительность, А	0,01; 0,02; 0,04
Количество тарифов	2 или 4
Полная потребляемая мощность, В·А	не более 7,5	не более 1,5
Активная потребляемая мощность, Вт	не более 1,6	не более 0,7
Передаточные числа телеметрического выхода в основном (поверочном) режиме, имп./кВт·ч
Установленный и предельный диапазон рабочих температур, °С	от –20 до +55, от –40 до +55
Средняя наработка счетчика электроэнергии на отказ, ч	88000
Межповерочный интервал, лет	10
Средний срок службы до капитального ремонта, лет	30
Масса счетчика электроэнергии, кг	не более 1,5

ВАРИАНТЫ ИСПОЛНЕНИЯ ЭЛЕКТРОСЧЕТЧИКА
