Прямоугольные и круглые воздуховоды из оцинкованной стали

Доброго времени суток!

Ни одно жилое, офисное, торговое, производственное или складское помещение сегодня не обходится без системы вентиляции. И воздуховоды из оцинкованной стали заслуженно занимаю лидирующие позиции среди различных вентканалов. О том, чем обусловлена эта популярность и как не растеряться в многообразии представленного ассортимента, мы расскажем в очередном материале.

Преимущества и недостатки оцинковки

Оцинкованные воздуховоды — наиболее распространённый вид вентиляционных труб. Что легко объясняется характеристиками металла.

Преимущества оцинковки:

• Малый вес, благодаря которому устанавливаемые конструкции создают незначительные нагрузки на строения. Кроме того лёгкость материала облегчает процесс доставки к месту монтажа и проведение инженерных работ.
• Гибкость материала даёт возможность придавать элементам воздуховода любую форму, что не только расширяет их модельный ряд, но и позволяет улучшать аэродинамические характеристики магистрали.
• Прочность и устойчивость к воздействию открытого огня и агрессивных сред. Это значительно расширяет сферу использования и увеличивает продолжительность эксплуатации вентиляционных труб из тонколистовой оцинкованной стали от 10 лет и более.
• Невысокая стоимость в сравнении с другими металлическими аналогами.

Вентканалы из оцинковки просты в обслуживании. Они не требуют предварительного грунтования, так как металл не подвержен активному коррозийному процессу. Эстетическая привлекательность позволяет их не красить.

К недостаткам оцинкованной стали стоит отнести:

• Повышенный уровень шума, характерный для любой металлической конструкции. Однако данную проблему позволяет решить либо продуманная схема разводки, минимизирующая число изгибов и переходов, либо звукоизоляция.
• Склонность к образованию и скоплению конденсата. Как решение — утепление трубопровода.
• Подверженность к деформации в результате мощного механического воздействия, вызванного сильным ударом, смещением или падением конструкции. При обычных условиях эксплуатации подобных сложностей не возникает.

Сочетание качества, стоимости материала и разнообразие технологий, позволяющих минимизировать недостатки, делает оцинкованные трубопроводы самыми востребованными типами воздуховодов, используемых в обустройстве вентиляционных магистралей.

Виды воздуховодов из оцинковки

Разнообразие оцинкованных воздуховодов обусловлено рядом технических характеристик, которыми наделяются изделия в процессе производства. Так выделяют следующие виды изделий:

1. По форме поперечного сечения: прямоугольные или круглые.
2. По типу шва: сварные и фальцевые.
3. По направлению шва: спирально-навивные и прямошовные.

Прямоугольные и круглые

Стальной воздуховод круглый	Стальной воздуховод прямоугольный
Аэродинамика	Равномерное распределение воздуха и, как следствие, улучшенная аэродинамика.	Высокое аэродинамическое сопротивление
Скорость перемещения воздушной массы	Высокая.	Низкая. При больших размерах контура требуется принудительная циркуляция воздуха.
Коэффициент шума	Хорошие шумопоглащающие свойства из-за отсутствия эффекта турбулентности.	Требуется качественная звукоизоляция.
Требования к уходу	Высокая скорость движения воздуха предотвращает оседание частиц грязи и пыли в трубопроводе.	Требует проведения периодической очистки трубопровода.
Расчётные данные	Форма сечения затрудняет проведение расчёта данных по площади конструкции.	Прямоугольная конфигурация облегчает проведение расчётов.
Монтаж	Изделия легче и не требуют усиленных креплений. Экономия времени и низкие трудозатраты.	Тяжесть конструкции требует обустройства надёжных фиксаторов.
Стоимость	Дешевле в среднем на 30%. Минимальные затраты на перевозку, хранение, монтаж и теплоизоляцию.	В виду высокой эстетичности отпадают затраты на маскировку и декорирование магистрали.

Преимущество прямоугольных воздухопроводов заключается в конфигурации и разнообразии модельного ряда, что позволяет адаптировать вентиляционный контур под особенности любого помещения без ущерба для расчётной площади сечения, играя с шириной и высотой трубы.

Прямошовные и спирально-навивные

Прямошовные изготавливаются путём загиба листа оцинкованной стали в круглую или прямоугольную трубу. Такая технология удешевляет продукцию, но она же ограничивает её длину, что увеличивает количество соединительных элементов трубопровода.

Спирально-навивные (спирально-замковые или спирально-сварные) воздуховоды скручиваются из тонкой металлической ленты. При этом шов идёт по спирали и играет роль ребра жёсткости, что увеличивает прочность трубы, а при использовании метода сварки обеспечивает её герметичность.

Спирально-навивные воздуховоды характеризуются:

• меньшим весом;
• повышенной герметичностью;
• небольшим количеством стыковых элементов;
• увеличенной скоростью движения воздушной массы, т.к. спиральная форма создаёт дополнительное вращение в замкнутом контуре;
• пониженным уровнем шума.

Однако ребристость поверхности провоцируют скопление пыли внутри трубопровода.

Герметичность и плотность

Герметичность и давление — показатели, определяющие в итоге эффективность и стоимость вентиляционного контура. Негерметичная магистраль снижает качество воздухообмена и влечёт за собой необоснованное завышение мощности насосного оборудования, увеличение расходов на энергоносители, а также приводит к скапливанию конденсата внутри труб.

Выделяют 3 класса герметичности воздуховодов:

1. A (низкий). Воздухопроницаемость от 1,35 до 0,45 л/сек/м².
2. B (средний). Воздухопроницаемость от 0,45 до 0,15 л/сек/м².
3. C (высокий). Воздухопроницаемость менее 0,15 л/сек/м².

По коэффициенту внутреннего давления (плотности) различают:

• Н-модели (нормальное давление). Предназначены для систем вентиляций и дымоотведения объектов, относящихся к категории пожароопасности класса «В» и «Г». Не требуют сильной герметизации, т.к. допускают определённый процент утечки. В качестве герметика обычно используются резиновые уплотнители.
• П-модели (плотные). Устанавливаются на объектах, оборудованных мощным насосным оборудованием и относящихся к категории пожаро- и взрывоопасных. Характеризуются 100%-ной герметичностью шовных соединений и наличием герметичного замка в местах стыка элементов между собой.

Что лучше и где применяют?

Защитный слой цинка противостоит разрушительному влиянию открытого воздуха, влаги и ультрафиолета. Поэтому вентканалы из оцинковки активно используются как внутри помещений, так и на улице для обустройства систем:

1. естественной и принудительной вентиляции,
2. кондиционирования;
3. аспирации (отведения мелких частиц, содержащихся в воздухе);
4. дымоудаления (отведения продуктов горения);
5. отвода отработанных газов;
6. транспортировки газовых смесей, очистителей и увлажнителей воздуха.

Даже организация обычной вытяжки на кухне чаще всего выполняется посредством стальных воздуховодов.

При принятии решения о применении того или иного вида воздуховодов следует руководствоваться особенностями эксплуатации будущей конструкции:

• Прямоугольные воздуховоды используются с целью экономии пространства небольших преимущественно жилых или служебных помещений (частных домов, квартир или офисов).
• Для аспирации и транспортировки вредных газов подходят трубы круглого сечения со сварным типом шва, обеспечивающие максимальную скорость движения воздуха и полную герметичность корпуса.
• В промышленности предпочтение отдаётся круглым формам, характеризуемым и наибольшей эффективностью и минимальной стоимостью.

Элементы системы вентиляции

Вентиляционная магистраль — это всегда сложная конструкция, состоящая из многочисленных элементов, позволяющих:

1. менять направление контура в зависимости от конфигурации помещений;
2. обходить выступы;
3. соединять несколько контуров в единую сеть.

Отводы и короба

Основные элементы воздуховода, задающие его направление — короба и отводы. Первые прокладывают путь по прямой линии, вторые изменяют геометрию контура под углом в 15⁰, 30⁰, 45⁰, 60⁰ или 90⁰.

Другие фасонные элементы

Вентиляция представляет собой сложную и разветвлённую сеть каналов, смонтировать которую без соответствующих элементов проблематично. Такие комплектующие принято называть фасонными изделиями.

К их числу относятся:

• Переходники, соединяющие между собой контуры различных диаметров — конфузоры и диффузоры. Первые сужают магистраль, вторые расширяют.
• Тройники и воротниковые врезки, обеспечивающие примыкание друг к другу двух магистралей.
• Крестовины, служащие для пересечения двух перпендикулярных воздушных потоков.
• S-образные переходники (утки), соединяющие два контура, не совпадающие по оси и/или сечению.
• Круглые ниппели и муфты, соединяющие между собой два круглых короба. Первые вставляются вовнутрь, вторые одеваются поверх труб.
• Заглушки, устанавливаемые на торцах контура.
• Зонт крышный, предотвращающий попадание атмосферных осадков в вентиляционную шахту.
• Приточные и вытяжные решётки и другие фасонные части.

Размеры

ГОСТ

1. ГОСТ 14918-80 — воздуховоды, произведённые из листа стали толщиной от 0,5 до 1 мм методом катания и предназначенные для транспортировки воздуха влажностью не более 60% и температурой менее 80⁰C.
2. ГОСТ 5632-72 — воздуховоды, характеризуемые высокой степенью герметичности, устойчивости к коррозии и высоким температурам (около 500⁰C) и предназначенные для перемещения горячего воздуха и химических газов.

Таблица размеров весов и диаметров

Производство оцинкованных воздуховодов

Оцинкованные воздуховоды изготавливаются на специальном металлообрабатывающем оборудовании из тонколистовой холоднокатаной стали в соответствии с установленными государством стандартами (СНИП 41-01-2003 и ТУ 4863-001-75263987-2006). Раскрой металла происходит в автоматическом режиме согласно заданным программой параметрам.

• Детали круглого сечения проходят обработку вальцами, которые задают заготовке необходимый диаметр с последующим закатыванием продольного края на фальцепрокатном станке.
• Спирально-навивные изготавливаются по другой технологии: сталь шириной в 137 мм закручивается по спирали швом вовнутрь.

Использование высококачественной оцинковки не допускает отслоения оцинкованного покрытия от металла в местах сгиба изделия.

Технологические стандарты предписываю для каждого типа сечения использовать металл определённой толщины листа:

Диаметр воздуховода, мм	Толщина стали, мм
80 — 315	0,5
355 — 800	0,7
900 — 1250	0,9
1400 — 1900	1,2

Средняя стоимость и где купить

Стоимость воздуховодов из оцинкованной стали зависит от размера его поперечного сечения и толщины металла. Цена при этом рассчитывается за 1 м². В среднем на рынке стоимость 1 м² изделия составляет порядка 320 рублей. Монтажные же работы обойдутся в среднем в 700 руб. за тот же квадратный метр.

Несмотря на широкую представленность воздуховодов в интернет-магазинах, покупать их стоит всё же непосредственно у производителя, способного сопроводить каждое изделие сертификатом качества.

Как подобрать?

Работа системы воздухоотведения (СВО) зависит от того насколько правильно рассчитана площадь её сечения.

S=P/v, где

S — Площадь сечения.

P — Производительность СВО.

v — Скорость движения воздушной массы (для жилых помещений применяется показатель в 3-4 м/с).

Определение производительности вентиляции предполагает определение количества воздуха, необходимого для комфортного пребывания в помещении. Рассчитывается она 2 способами:

• По объёму необходимого воздуха:

P=A × n, где

P — Производительность СВО.

A — Количество людей, находящихся в помещении в течение часа.

n — Норма расхода воздуха по СНИП 41-01-2003 и МГСЧ 3.01.01.

• По кратности проветривания (вентилирования):

P=V × k, где

P — Производительность СВО.

V — Объём комнаты (при равных данных, всего помещения)

k — Кратность проветривания, установленная нормативами СНИП 41-01-2003.

Форму и диаметр

От выбранной конфигурации и размера сечения воздуховода зависит качество воздухообмена, энергоэкономичность и дизайн помещения. Поэтому к выбору воздухоносных каналов следует подходить обстоятельно:

1. Чем меньше диаметр воздуховода, тем выше скорость движения воздушной массы. Важно руководствоваться принципом «золотой середины», т.к. чем выше скорость, тем выше уровень шума.
2. Воздуховоды круглого сечения обеспечивают более скоростное движение воздуха, проще монтируются и стоят дешевле.
3. Прямоугольные прочнее и гармонично вписываются в дизайн любого помещения.

Конструкцию и жёсткость

В зависимости от специфики применения конструкции бывают:

• жёсткими, полужёсткими или гибкими;
• стандартными или теплоизолированными;
• огнезащитными.

Чем плотнее швы, тем прочнее соединение и длиннее период эксплуатации.

Материал

Оцинкованные вентканалы изготавливаются стандартного вида и утеплённые.

1. В конструкции утеплённых моделей предусмотрен специальный изолирующий слой из минерального волокна, полиуретана, пеноэластомера, войлока или других материалов. Они поддерживают оптимальную температуру воздуха внутри контура, предотвращая образование и замерзание конденсата на стенках. Кроме того снижают уровень шума.
2. Цинковое покрытие может быть односторонним или двусторонним. Вследствие образования внутри контура конденсата, двустороннее оцинкование практичнее, т.к. оберегает контур от внутрикоррозийного процесса.

Не так давно на рынке появились алюмоцинкованные воздуховоды, покрытие которых на 95% состоит из цинка и на 5% — из алюминия. Они характеризуются большей пластичностью и улучшенными антикоррозийными качествами.

Крепление

Способы фиксации воздуховодов зависят от конфигурации:

• при круглом сечении применяются муфтовое, бандажное и ниппельное соединение элементов;
• прямоугольные воздуховоды скрепляются посредством защёлок и монтажных уголков.

Иногда применяется сварка.

Правила монтажа вентиляции из оцинковки

Прокладка вентканалов из тонколистовой оцинкованной стали проходит поэтапно.

1. Звенья собираются в блоки. Герметизируются.
2. На монтажной плоскости устанавливаются крепления.
3. Подготовленные блоки поднимаются и фиксируются в заданном положении с помощью оцинкованной перфоленты.
4. Блоки соединяются в единую сеть.
5. При необходимости проводятся работы по теплоизоляции и декорированию магистрали.

Толщина перфоленты подбирается в зависимости от тяжести элементов (от 0,55 до 0,7 мм).

Видео

Как это делается на практике, можете посмотреть в представленном видео.

Подписывайтесь, делитесь впечатлениями с друзьями. До новых встреч!

На сегодняшний день оцинкованные трубы для вентиляции применяются для монтажа различных систем подачи и удаления воздуха из помещений. Эти трубы могут быть использованы как в жилых помещениях, так и в зданиях производственного назначения. Для их изготовления используется только качественная сталь с оцинковкой. Вентиляция такого типа всегда жесткая. Она подходит также для кровли, проветривания чердаков, цокольных этажей.

Преимущества и недостатки применения оцинкованных труб при обустройстве вентиляции

Изготавливается вентиляция такого типа из листов стали толщиной 0,5-1 мм. Так как металл подвержен влиянию ржавчины и коррозии, на него наносится слой цинка. Его толщина зависит от условий, в которых будет применяться изделие, а также от параметров окружающей среды. Жесткие оцинкованные трубы имеют массу достоинств:

• они просты в сборке,
• имеют небольшой вес,
• надежны и долговечны в эксплуатации,
• легко изменяют конфигурацию,
• способны нести горячие пары,
• устойчивы к воздействию кислот и смол, к возгоранию,
• герметичны,
• есть возможность установить дополнительные элементы (заслонки и т.п.).

Имеются у таких систем и недостатки:

• при наличии углов или выступов нельзя сделать плавный переход,
• максимальная толщина стенок – 0,8 мм,
• стоимость стальных труб выше, чем, например, пластиковых.

Классификация оцинкованных труб: П – плотные (их применяют в помещениях с повышенной пожарной и взрывной опасностью, с давлением 1,4 кПа, они полностью герметичны), Н – нормальные (используют в любых других помещениях).

Следующий параметр, по которому можно охарактеризовать трубу, это форма сечения. Она может быть круглой или прямоугольной.

• Круглые трубы более просты в установке, дешевле, и воздух по ним быстрее циркулирует.
• Вентиляция квадратного сечения прочнее, но более трудна в монтаже, также она уступает круглому по скорости циркуляции воздуха.

Виды и размеры: характеристики различных видов оцинкованных труб

Спиральнонавивные

Для того чтобы получить спиральнонавивную трубу, оцинкованную полосу стали шириной 137 мм закручивают на станке спиралью, а края закрепляют замковым соединением. Такие трубы очень прочны (класс П), для дополнительной герметизации швы обрабатываются силиконом. Отрезки труб крепятся между собой различными соединениями: ниппелями или фланцами.

Положительные характеристики спиральнонавивных оцинкованных труб:

1. Легковесность и простота сборки конструкции.
2. Прочность и надежность в эксплуатации.
3. Экономичность за счет уменьшения фасонных частей.
4. Тихая работа системы вентиляции.

При различном диаметре труб используется сталь различной толщины.

• Для труб сечением 150-355 мм – берется сталь 0,55 мм.
• Для труб сечением 400-800 мм – берется сталь 0,7 мм.
• Для труб сечением 900-1250 мм – берется сталь 1 мм.

В продаже обычно бывают отрезки труб по 3м и 6м, но, по желанию заказчика, трубы могут быть и другой длины. Также возможно укрепить трубы дополнительными ребрами жесткости. Цена продукции – за 1 погонный метр от 114 руб. до 5000 руб. Стоимость зависит от толщины стали, цинкового покрытия, жесткости и других параметров.

Прямошовные круглые

Прямошовные круглые трубы при монтаже соединяются ниппелями, обрабатываются специальным герметиком, фиксация осуществляется с помощью заклепок или саморезов. Изготовление труб делается на специальном оборудовании, либо вручную, когда необходимо сделать трубу нестандартных размеров. Если сравнивать их с прямоугольными воздуховодами, они имеют меньший вес и более высокую пропускную способность. Поэтому они считаются более экономичными.

Характеристики прямошовных труб:

• обладают наибольшей быстротой прохождения воздуха,
• тихое движение воздуха внутри трубы,
• простота монтажа по сравнению с прямоугольными,
• доступная цена.

Для прямошовных труб используется такая же сталь (по толщине и по качеству), как и для спираленавивных. Примерная стоимость таких труб – от 210 руб. до 2900 руб. за 1 погонный метр.

Прямоугольные вентиляционные трубы также производятся из стали толщиной 0,55-1 мм. Толщина листа стали будет зависеть от диаметра сечения трубы. Прямоугольные воздуховоды часто используются в производственных помещениях. В зависимости от области применения, такие трубы могут быть довольно больших размеров.

Изготовление прямоугольных труб состоит из нескольких шагов:

1. Лист стали сгибается, чтобы образовать на нем ребра жесткости.
2. Труба получается с открытым продольным замком. Чтобы его закрыть, используют специальный аппарат, где замок зажимается, создается фальц, он закрывается и прокатывается.
3. На край трубы устанавливается шино-реечный фланец и надевается уголок. Фланец может быть стальным либо вообще отсутствовать. Край соединения обрабатывается силиконом для герметичности.

Хотя прямоугольные воздуховоды подойдут для любого помещения, они сложнее в монтаже, чем круглые, их способность проводить воздух меньше, чем у круглых труб. Вентиляцию такого типа нужно чаще прочищать и проверять внутреннее покрытие.

По классу герметичности прямоугольные трубы могут быть класса П (в них соединительный шов дополнительно обработан герметиком) и класса Н (здесь допускается небольшой подсос воздуха). Соединение герметично, если шов плотно завальцован.

Трубы прямоугольного сечения очень надежны в эксплуатации, имеют длительный срок службы, хорошо противостоят коррозии. Типовая длина отрезков прямоугольных труб – 1,25 м. При желании можно изготовить отрезки длиной от 1 м. до 2,5 м. Стоимость 1,25 метра составляет от 420 руб. до 2500 рублей.

Фасонные оцинкованные трубы

Система вентиляции не может быть только прямой, она имеет различные повороты, разветвления, переходы. Для соединения труб в таких случаях используются фасонные части. Они могут быть различной формы. Для воздуховодов определенного сечения (круглого или квадратного) используются соединения такой же формы.

В перечень фасонных изделий входят:

• тройники,
• крестовины,
• переходники,
• шины,
• врезки,
• уголки,
• отводящие элементы.

Один из признаков правильной сборки всей системы вентиляции – совпадение количества отрезков труб с количеством фасонных элементов. Но иногда, при монтаже разветвленных систем, фасонных изделий может быть использовано большее количество.

Для сборки потребуется следующий набор элементов:

• отводы с углов в 45 и в 90 градусов,
• тройник,
• набор ниппелей,
• переходник между воздуховодом и вытяжкой,
• промежуточный переходник (если соединяются трубы разного сечения).

Желательно приобретать фасонные элементы там же, где и трубы, чтобы они совпадали по качеству. Необходимые документы на товар и гарантия на него обязательно должны быть у поставщика. Примерная стоимость таких изделий варьируется от 80 руб. до 2200 руб.

Какое сечение лучше?

Все зависит от того, в каком помещении и как будут использоваться трубы. Если сравнивать круглые и квадратные трубы, то квадратные практичнее. Они прочнее и могут перемещать больше воздуха. В промышленности лучше всего ставить прямоугольные воздуховоды, так как они очень большого размера. Их нужно будет чистить, а в квадратном человеку будет легче это сделать. Круглые вентиляционные трубы создают меньше шума, в них более высокая скорость прохождения воздуха. Если по трубе будет проходить воздух с какими-то примесями, то лучше использовать именно круглое сечение, тогда мусор не будет забиваться в углах и стыках. Круглые трубы проще в монтаже и немного дешевле.

Прокладка и соединение оцинкованных вентиляционных труб

1. План того, как будет крепиться воздуховод, где будут располагаться повороты, разветвления, сгибы, делается до монтажа.
2. По схеме осуществляется сборка. Крепления вентиляционных труб делаются с таким расчетом, чтобы они не провисали под собственным весом. Оптимальное расстояние между креплениями – 3 метра.
3. Крепят трубы к стенам, к потолку, либо к специальным опорам.
4. Квадратные трубы закрепляют с помощью профиля и шпильки, круглые – шпилькой и хомутом.
5. Если диаметр труб очень большой, их укладывают в профили в форме буквы Z или L. Чтобы трубы не вибрировали, дополнительно укладывают резиновые прокладки.
6. Наружная вентиляция должна быть хорошо закреплена и утеплена. Иначе, в случае повреждения слоя цинка, неизбежно ржавение и приход вентиляции в негодность.

Требования СНиП

Все системы вентиляции монтируются и устанавливаются в строгом соответствии с нормами СНиП.

Если вентиляция делается вместе со зданием, то трубы укладываются в штробы. По положениям СНиП, вентиляционные трубы не должны проходить рядом с каналами горючих веществ, газа. Расстояние между ними должно быть не менее 10 см.

Все воздуховоды должны хорошо поддерживаться, иметь опоры, исключающие прогибы. Трубы не должны иметь отверстий, кроме тех, которые предусмотрены схемой.

Расположение и соединение воздуховодных каналов

Из всех работ по установке вентиляции самым сложным является монтаж воздуховодов. Задачи вентиляции:

• обеспечивать чистоту воздуха,
• удалять из помещения загрязненный воздух,
• поддерживать необходимую влажность.

Если вам нужна вытяжная вентиляция, то делается один воздуховод. Если приточно-вытяжная, то два: по одному чистый воздух поступает в помещение, по другому – удаляется воздух с примесями.

Общие требования установки:

1. Отсутствие провисаний.
2. Заземление.
3. В таких местах, как цокольные этажи, подвалы, изделия из бетона, места контакта с грунтом, устанавливаются только жесткие вентиляции.
4. Через стены воздуховод проходит только в специальных переходниках.
5. При монтаже следует учесть то, что при работе вентиляции выходящий воздух закручивается спиралью.
6. При повреждении замена труб обязательна.

При монтаже лучше всего делать как можно меньше соединений. Если же они все-таки нужны, их делают фланцевым или бандажным креплением.

Стоимость

Стоимость прямоугольных воздуховодов, за 1 кв.м.

Толщина стали	0,55мм	0,7мм	0,9мм
Прямой участок, длина 1250 мм	430 р	480 р	650 р
Спиралка, длина 3000 мм	345 р	450 р	600 р
Фасонные изделия	720 р	720 р	1150 р

Стоимость круглых спиральнонавивных воздуховодов, за 3 м.п.

Ф(мм)L=3000мм	0,55мм	0,7 мм	0,9 мм	Sкв.м за 1м.п.
315	1024 р	1335 р	1780 р	0,99
355	1154 р	1505 р	2006 р	1,12
400	1299 р	1696 р	2261 р	1,26
450	1462 р	1907 р	2543 р	1,41

Стоимость воздуховодов круглых прямошовных

Ф(мм)L=1250 мм	0,55 мм	0,7 мм	Sкв.м.за1,25 м.п.
100	169 р	188 р	0,39
125	211 р	236 р	0,49
140	236 р	264 р	0,55
160	270 р	301 р	0,63

В основном изготовление происходит на заказ, и цена обсуждается индивидуально, зависит от длины, сечения, вида труб и других параметров.

Где купить оцинкованные трубы для вентиляции

В Москве

1. Организация «Профильсталь», Московская область, Ступинский район, с.Ситне-Щелканово, территория Жилевской металлобазы. Тел. 7(495)151-96-61, официальный сайт msk@profil-stal.ru
2. Компания «Юнистальпром», г.Москва, 8(495)665-15-08, сайт help@u-stal.ru
3. Комплексная поставка металлопроката от ТСБ, г.Москва, 3-ий Нижнелихоборский проезд, д.1а, 7(495)234-42-01, сайт tsb-msk@mail.ru

В Санкт-Петербурге

1. Компания «Металлургия СПБ», г.Санкт-Петербург, ул.Афонская, д.2, офис 526. Тел. 8(812)309-93-38, сайт info@metspb.ru
2. Компания «МеталлТрансСтрой», г.Санкт-Петербург, ул.Краснопутиловская, д.67, офис 248. Тел.8(812)6-777-332, сайт info@metalltrans.com
3. Склад металлопроката «Альфаметалл», г.Санкт-Петербург, Глухоозерское шоссе, д.4, офис 16. Тел.7(812)641-41-14, сайт 6330069@list.ru

Таким образом, оцинкованные трубы составляют основу вентиляции любого помещения. Какого вида, сечения и диаметра трубы выбрать – дело потребителя. Выбор на современном рынке очень широк.

Фев 22, 2018

Оцинкованный воздуховод часто составляет основу вентиляции в квартирах и офисных зданиях. Технически — это очень универсальное устройство, которое применяется для вентканалов в любом помещении, поскольку обладает стойкостью в агрессивных условиях: выдерживает высокие температуры, специфические климатические условия, высокое давление, не вступает в реакцию с химическими реагентами.

Они применяются для разных целей, в том числе для дымоотведения из источника с повышенной температурой как внутри помещения, так и вне его, подходят для принудительной и естественной вентиляции помещений любого размера.

Свойства оцинкованных труб

Популярность материала, из которого изготавливаются воздуховоды, вполне объяснима: оцинкованная сталь имеет множество достоинств:

• Материал обладает высокими аэродинамическими характеристиками, т.е обеспечивает свободную циркуляцию воздуха в трубе, на стенках которой, благодаря гладкой поверхности, не скапливается пыль и грязь, не оседают продукты горения (копоть).
• Сталь выдерживает большие термические нагрузки.
• Это легкий материал, поэтому трубы просто перевозить и монтировать.
• У оцинкованных труб привлекательная цена и длительный срок использования, в среднем, такая труба в качестве вентиляционной системы служит 10 лет.

Обратите внимание! Оцинкованные трубы оптимально использовать в системах, работающих в условиях влажности, не превышающей 60% и при температуре до + 800С.

На фоне этих характеристик те немногочисленные недостатки, которыми обладают трубы из оцинкованной стали кажутся незначительными:

• Оцинкованная сталь слабо устойчива перед механическими воздействиями, она легко поддается деформации и повреждается от ударов, давления и смещения под воздействием внешней силы.
• Тонкий слой оцинкованной стали не обладает шумоизоляцией. Под действием движения воздуха, ветра издает неприятный звук, звон или дребезжание.

Виды воздуховодов из оцинкованной стали

Трубные оцинкованные изделия на рынке представлены изделиями различных сечений, форм и типов соединений.

Рекомендуем ознакомиться:  Как сделать самодельные вальцы для профильной трубы?

По плотности различают оцинкованные трубы класса П (плотные) и класса Н (нормальные).

СНиП 2.04.05 – 91 регламентирует установку труб класса П в помещениях, где функционируют системы под давлением 1.4 кПа, а также независимо от давления в тех помещениях, которые относятся к категории А или Б пожаро- или взрывоопасности.

Трубы категории Н допускают дополнительный подсос воздуха. Допустимые пределы подсоса также закреплены законодательно в СНИПах.

Трубы круглого сечения

По типу соединения различают круглые прямошовные и спиральнонавивные, прямоугольные воздуховодные оцинкованные трубы.

Наибольшее распространение получили круглые трубы, благодаря тому, что их легче изготовить и у таких труб практически отсутствует ограничение по размерам. Круглые легче монтировать.

Круглые прямошовные трубы изготавливаются из листа стали, края которого скрепляются ниппелями, но можно изготовить и с фланцевым креплением. Труба на станке разрезается автоматически на станке, далее вальцуется и закрепляется фальцами на станке. Чаще всего такие трубы применяют для небольших вентиляционных систем.

Спиральнонавивные круглые трубы изготовлены из листа стали, скрученной по спирали. По краям соединяются посредством замкового соединения. Такая труба очень прочная и характеризуется усиленной жесткостью, что обеспечивается применением герметика из силикона.

Куски крепятся с помощью ниппелей. Поток воздуха, проходя через отверстие получает дополнительное завихрение и продвигается с большей скоростью, при этом не так шумит. Стандартная длина — 200, 300 или 600 мм, но производитель может изготовить по заказу любой длины.

Толщина стенок трубы зависит от диаметра:

Толщина стали (мм)	Диаметр (мм)
0.55	150-355
0.7	400-800
1	900-1250

Прямоугольное сечение труб

Трубы с прямоугольным сечением занимают в помещении меньше места, и визуально более привлекательны. Прямоугольные воздуховоды могут быть изготовлены любых размеров, чем больше диаметр, тем толще стенки (от 0.55 до 1.0 мм).

Рекомендуем ознакомиться:  Особенность соединения газовых труб различного типа и фитинги к ним

На станках лист железа сгибается, ему придаются ребра жесткости, далее на другом станке скрепляются продольный замок, который закрывается и прокатывается. Последний этап — надевание фланцев и уголков, и дальнейшая обработка герметиком.

Наименьший размер такой трубы — 10X10 мм. Производятся классом герметичности Н, но по заказу клиентов изготавливают и изделия класса П. Различие между трубами двух категорий в том, что для производства плотных труб применяется специальный герметик, который наносится в месте крепления воздуховода и фланца, швы закатываются в станках, что само по себе еще больше укрепляет. Такой обработке обычно подвергаются только продольные соединения, но по заказу клиента изготовитель может обработать и внутренние швы.

Трубы прямоугольного сечения проще очистить, их особенно целесообразно применять в больших воздуховодах, при этом лучше использовать трубу такого размера, чтобы в нее мог легко проникнуть человек для очищения стенок. Прямоугольные трубы отличаются большей прочностью в сравнении с круглыми. Но они создают больше шума при циркуляции воздушных масс.

Вентиляционные системы из оцинкованных металлических труб едва ли не самый распространенный вариант промышленной и бытовой вентиляции. Металлические коммуникации соответствуют требованиям государственного стандарта, имеют большой срок службы, безопасны и относительно дешевы.

Оцинкованная вентиляция проектируется в новых домах и монтируется в старых зданиях при реконструкции или капитальном ремонте. Существует несколько видов оцинкованных труб для монтажа воздуховодов – каждый из них имеет свои особенности.

Когда используют оцинкованные воздуховоды

Стальные трубы с оцинкованным покрытием частично защищены от действия внешней среды и ржавеют намного медленнее, чем черный металл.

Однако для использования оцинкованных воздуховодных труб в системе вентиляции есть четкие ограничения:

• температура транспортируемых газов не выше 80 градусов;
• влажность не выше 60%;
• отсутствие в вытяжке агрессивных веществ, например, кислотных оксидов.

На химических производствах, в жарких цехах для монтажа вентиляции используют более стойкие к химическому разрушению материалы – пластик или нержавеющую сталь.

Для зданий, эксплуатирующихся в обычных условиях, оцинкованная вентиляция является оптимальным выбором:

• ее просто установить в готовое здание;
• материал позволяет смонтировать любую конфигурацию и размер;
• трубы экологически безопасны и служат минимум 10 лет без ремонта.

Малый вес и доступная цена ставят оцинкованную вентиляцию вне конкуренции для частного строительства. Пожаробезопасность и возможность эксплуатации воздуховодов под давлением позволяет устанавливать оцинкованные системы в помещениях для бизнеса, в детских и лечебных учреждениях, на производстве.

Классификация оцинкованных воздуховодов

Оцинкованные воздуховоды делят на группы по двум критериям – степени герметичности и конфигурации сечения.

По степени герметичности оцинкованная вентиляция бывает:

• Плотной – подсос воздуха извне исключен полностью. Система эксплуатируется с повышенными требованиями к пожарной и взрывобезопасности. Герметичность полная, внутреннее давление от 0 до 1,4 кПа.
• Нормальной – допускается (но нежелателен) незначительный подсос воздуха. Вентиляция эксплуатируется без внутреннего давления, условия обычные.

Рекомендуем ознакомиться:  Вентиляция коровника

Все стыки плотных систем из оцинкованной стали, включая трубные швы, обрабатывают герметиком с наружной стороны. По требованию заказчика дополнительная защита швов проводится и с внутренней стороны воздуховодов.

По конфигурации сечения различают:

• круглые трубы;
• квадратные или прямоугольные.

Все оцинкованные вентиляционные трубы производят из листовой стали с готовым покрытием. Толщина листов зависит от диаметра будущего изделия, варьируется от 0,55 мм до 1 мм.

По способу изготовления круглые трубы делят на:

• Прямошовные – производят из листа длиной от 1,25 м до 2,5 м. Ширина – в зависимости от желаемого диаметра. Лист закручивают на вальцах и соединяют края с последующей прокаткой на фальцепрокатном станке.
• Спирально-навивные. Технология изготовления состоит из скручивания в спираль стальных полос. Стандартная ширина полосы 135 мм. Стандартная длина 3, 6 м. На заказ производят трубы до 12 м готового изделия.
• Прямоугольные. Заготовки кроят шириной, равной периметру сечения будущего изделия (min 10х10 см). Края соединяют в замок с последующей прокаткой. Стандартная продукция относится к нормальному классу плотности. Трубы с повышенной герметичностью для плотных воздуховодов изготавливают на заказ.

Каждая труба имеет свои достоинства и недостатки. Выбор вида изделия происходит на этапе составления проектной документации.

Какую трубу выбрать

Круглые трубы (в сравнении с прямоугольными) имеют улучшенные аэродинамические свойства. Это значит, что при прочих равных, воздух по ним движется с большей скоростью, следовательно, КПД вентиляции будет больше. При работе производят мало шума. Класс плотности нормальный (Н).

Обратите внимание! Круглые прямошовные трубы для оцинкованной вентиляции незаменимы в индивидуальном малоэтажном строительстве. У них лучшее соотношение цены и эксплуатационных характеристик для этого сегмента.

Спиральнонавивные изделия более жесткие в сравнении с прямошовными трубами. Класс плотности (П) – это трубы повышенной герметичности. Их используют при монтаже систем вентиляции в помещениях повышенной опасности. Несомненным преимуществом этих воздуховодов считают значительную длину цельного сегмента – это избавляет от необходимости монтажа части стыков при значительной протяженности.

Рекомендуем ознакомиться:  Гофра для вентиляции: что это такое и как используется

Прямоугольные трубы в приоритете на промышленных предприятиях, в бизнес-зданиях. Они не имеют ограничений в размере, презентабельно выглядят, занимают немного места, имеют доступную цену. К недостаткам можно отнести повышенный уровень шума при работе, трудность монтажа и способность аккумулировать грязь в углах.

Фасонные элементы для монтажа оцинкованной вентиляционной системы

Для монтажа поворотов, отводов, соединений вентиляционной системы используют специальные детали – фасонные элементы. Эти детали должны соответствовать материалу, размеру и требованиям основных труб для оцинкованной вентиляции.

Обратите внимание! В идеале приобретать фасонные элементы и трубы следует от одного производителя. На товар должны быть сопроводительные документы, гарантия качества.

Для монтажа воздуховодов используют следующие фасонные элементы:

• уголки на 45 и 90 градусов;
• тройники для врезки или отвода, конфигурация может быть на 90 градусов или с острым углом отвода;
• переходные фасонные элементы для соединения участков с разными размерами;
• соединительные ниппели, муфты;
• крестовины.

Фасонные элементы нестандартной конфигурации могут быть изготовлены на заказ.

Требования к вентиляционной системе и особенности монтажа

Требования к системам вентиляции закрепляются документально в СНиПах, проектной документации к конкретной магистрали, в строительных инструкциях.

Их можно разделить на следующие направления:

• санитарно-гигиенические – работа системы должна обеспечивать здоровый микроклимат в помещении;
• безопасность – соблюдение норм пожарной безопасности, шумоизоляция;
• эксплуатационные – доступность проведения технического обслуживания, чистки, ремонта системы.

Воздуховоды, проходящие по неотапливаемым помещениям или проложенные вне здания, подлежат обязательному утеплению. Эта мера предотвратит намокание и разрушение внутренней части стальных труб.

Монтаж осуществляют по следующей схеме:

• собирают основные узлы вентиляции;
• штробят стены для скрытой прокладки;
• устанавливают крепления согласно проектной разметке;
• закрепляют узлы, поочередно соединяя их между собой;
• проводят теплоизоляцию необходимых участков;
• проводят испытательный запуск вентиляции.

Рекомендуем ознакомиться:  Вентиляция в ванной комнате и туалете

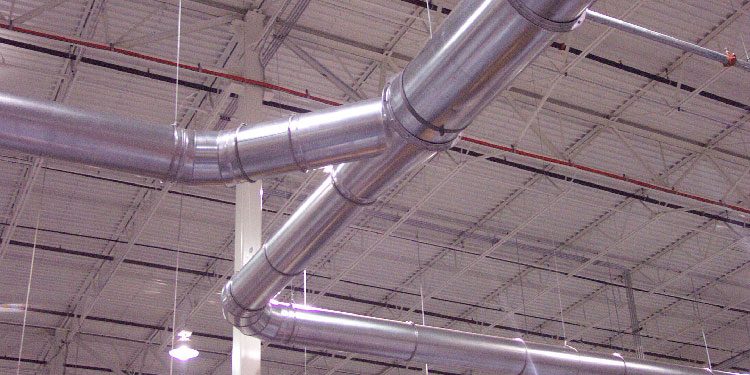

Воздуховоды монтируют к потолку или стенам на специальные шпильки. Все участки располагают вертикально или горизонтально, под наклоном вентиляцию не проводят. Вид крепежа и интервал крепления подбирают исходя из веса, размера и конфигурации вентиляционной системы. Для круглых труб в качестве держателя используют хомуты, для прямоугольных – профиль.

Обратите внимание! Каждый крепеж оцинкованной вентиляции должен быть снабжен резиновой или полимерной прокладкой. Это необходимо для предотвращения вибрации и шума.

Для того чтобы система вентиляции прекрасно работала, так сказать, без сбоев, помимо прочих элементов системы, необходимо обеспечить правильную установку воздуховода. В большинстве случаев материалом, который является основным в такой системе, считаются изделия из оцинкованной стали для системы вентиляции.

Многие даже не задумывались, почему же данные такие строительные материалы широко применяются в создании трубопроводных конструкций в системе вентиляции и какими отличительными чертами они обладают.

Содержание

Преимущественные особенности канала подачи воздуха из оцинкованной стали

Так как такая продукция изготавливается из обычного оцинкованного стального листа, обеспечивается низкая себестоимость всех деталей конструкции, по сравнению с иными видами материалов. Но демократичная ценовая политика никак не поддает сомнению свойства надежности и долговечности таких изделий. Помимо этого, трубы из оцинкованной стали прекрасно поддаются легкому их сбору и простой установке.

Сферы его использования

Трубы из оцинкованной стали для вентиляционных трубопроводов могут найти свое применение везде, где требуются вентиляционные линии, а именно:

1. В системе подачи свежего воздуха в помещение;

2. Для оборудования воздуховода центральной системы кондиционирования.

Оцинкованные каналы перемещения воздушной массы используются при создании вентиляционных конструкций в коттеджах, квартирах, офисах, клубных помещениях, заведениях ресторанного типа. Помимо этого, абсолютно в любом крупном магазине, в производственных цехах можно увидеть проходящие под крышей трубы из оцинкованной стали для вентиляционных систем.

Воздуховод и его типы

Под воздуховодом понимают совокупность труб, которая подлежит установке в помещениях для выполнения функции вытягивания из них отработанного воздуха с наличием в нем самых разнообразных примесей и газов, а также конструкция помогает распределить по периметру помещения свежий воздух. Такие функции непосредственно выполняют вытяжные трубы.

Подается и вытягивается воздушная масса по изделиям двумя способами:

1. На самотек (естественный способ);

2. С помощью приборов вентиляции (искусственный способ).

Кроме этого благодаря новшествам и внедрениям дополнительных элементов в этой сфере, можно обеспечить очистку и разогрев воздуха, который подается в помещение. Ни одна система вентиляции или конструкция для кондиционирования не сможет работать без применения воздуховода.

Виды канала подачи воздуха

В зависимости от форм сечений трубы, воздуховод имеет такие виды:

1. Прямоугольный;

2. Округлый.

В зависимости от материала, из которого создан воздуховод, в большинстве случаев встречаются такие изделия:

1. Из оцинкованных стальных листов или нержавеющих стальных листов;

2. Из листов, созданных из сплава железа и углерода (углеродистая сталь);

3. Из алюминиевых листов (см.  Алюминиевая труба).

Отличительные черты воздуховода из оцинкованной стали

Трубы из оцинкованной стали для систем вентиляции изготавливаются, в том числе, с сечениями, как округлой формы, так и прямоугольной. Толщина оцинкованного листа, из которого создан каркас трубопровода, варьируется в пределах 0,51,25 мм. Изделия из оцинкованного листа, которые имеют сечения прямоугольной формы, стыкуются между собой с помощью соединительного узла в виде фланца, а с имеющимися сечениями округлой формы при использовании такого соединения, как ниппель.

Воздуховод из указанного материала имеет такие свойства, как:

1. Невысокая цена;

2. Маленький удельный вес, что обеспечивает легкость конструкции;

3. Долгий срок эксплуатации;

4. Процесс установки и содержания конструкции в надлежащем состоянии прост и легок.

К таким оцинкованным трубам изготавливаются специальные элементы, служащие в качестве соединительных узлов, а также зарывают стыковочные участки. Такие фасонные детали производятся и из оцинкованной стали.

В каких условиях необходимо пользоваться воздуховодами разных типов

Эксплуатация оцинкованной трубопроводной конструкции для вентиляции

Согласно государственному стандарту качества, в условиях, когда температурные показатели воздуха доходят до отметки не больше, чем 80 градусов, при этом показатель влажности не превышает 60%, используются изделия из оцинкованной стали для вентиляции, которые созданы путем холодного проката и имеют толщину своих стен не более 1 мм.

Но, некоторые детали системы вентиляции могут быть произведены из стали, которая прошла обработку под горячим прокатом. Толщина ее стен, без учета слоя покрытия, составляет не более 0,9 мм. Сталь может впоследствии быть прогрунтованной или выкрашенной.

Эксплуатация воздуховода из стального нержавеющего листа

Согласно государственным стандартам качества предусматривается, что для перемещения воздушной массы, температура которой достигает показателей не более 500 градусов или для перемещения газов, которые имеют в своем составе химические, неблагоприятные вещества обязательно используют трубопроводы, имеющие высокий уровень устойчивости к коррозийным образованиям и высокую степень прочности и стойкости к выдерживанию высоких температур.

Отличительные черты воздуховодов разных сечений

Трубы из оцинкованной стали для вентиляционных систем, которые обладают прямоугольным сечением, производятся практически с любым диаметром. Свойство герметичности имеет высокий уровень, а вид соединительного элемента для стыковки деталей воздуховода имеет фланцевую разновидность с наличием шины и герметизирующего уплотнителя.

Для того чтобы оцинкованная труба для вентиляционной системы, имеющая сечение не более 100 см, приобрела необходимую жесткость, нужно выполнить зиговку с соблюдением расстояния по всему периметру изделия около 30 см либо оснастить ее изгибами по диагонали.

Изделия из оцинкованной стали для вентиляционной системы, имеющие округлое сечение, изготавливаются, как и все другие, с разнообразием диаметральных параметров. Но, соединительный процесс выполняется только посредством таких соединительных деталей, как ниппель. Герметичный уровень конструкции имеет высокий уровень, а зафиксировать ниппельный соединительный узел возможно с помощью вспомогательных элементов таких, как саморезы и заклепки.

Нужно понимать, что качественные стыковочные детали и фланцы создадут возможность уменьшить потерю давления на линии, течь воздушной массы, а также повысить уровень шумоизоляции системы вентиляции. В этом им поможет свойство герметичности соединения при помощи ниппеля.

Элементы, закрывающие стыки для воздуховода из оцинкованной стали

Вся вентиляционная система не состоит только лишь из оцинкованных труб, она включает в себя еще и фасонные части с легкостью, создающие любую конфигурацию трубопровода, а именно выполнить поворот и разветвление.

Детали фасонного назначения это изделия для вентиляционной системы, соединяющие несколько труб и узлов конструкции и, при необходимости, развести их.

К таким элементам относятся:

1. Крестообразные части;

2. Переходники;

3. Тройные детали;

4. Отводные элементы;

5. Угловые детали;

6. Части в виде зондов, шин и врезок.

Элементы, закрывающие стыковочные участки могут производиться самой разной формы и фигуры. Система охлаждения воздуха в помещении и вентиляционная линия включают в себя такие элементы, число которых в некоторых конструкциях является равным количеству применяемых оцинкованных труб. Такие фасонные части, как и труба из оцинкованной стали для системы вентиляции, могут иметь округлые и прямоугольные сечения.

Имея нижеприведенный комплект деталей, сооружают воздуховодную линию самой разнообразной формы:

1. Отводный элемент, имеющий угол в 90 градусов;

2. Отводная деталь с углом в 45 градусов;

3. Тройной элемент;

4. Ниппельный набор;

5. Барьерная крышка;

6. Деталь, с помощью которой можно соединить воздуховоды разного уровня;

7. Элемент, устанавливаемый в стену воздуховодной конструкции.

Нужно помнить, что создавая любую вентиляционную систему, первоначально необходимо сделать просчет мощности трубопровода, обеспечить, чтобы скорость обмена воздуха не создавала превышение нормы в воздушной массе вредных примесей.

Если приобретать элементы комплектации у продавцов, имеющих соответствующие сертификаты качества продукции, можно получить качественную систему вентиляции из оцинкованных стальных труб, которая будет эксплуатироваться долгие годы. Предпочтительнее останавливать выбор на тех подрядчиках, которые в рамках обслуживания согласно выданной гарантии, будут производить очистку трубопровода и, в случае необходимости, его ремонт.

Используемые источники:

• https://vseotrube.ru/ventilyatsiya-i-dymohod/vozduhovody-iz-otsinkovannoj-stali
• https://ventilsystem.ru/ventilyaciya/elementy/truby/ocinkovannye-truby-dlya-ventilyacii.html
• https://infotruby.ru/metallicheskie/vozduhovod-iz-otsinkovannoj-stali
• https://topventilyaciya.ru/ventilyaciya/iz-otsinkovannyh-trub.html
• https://o-trubah.com/klassifikaciya-trub/ventilyacionnye-truby/ocinkovannye-2/
