Подземная прокладка тепломагистралей промышленного назначения – не редкость, так как расположить трубы большого диаметра над уровнем земли, особенно в городской черте, часто невозможно. Прокладку трубопровода отопления частного дома, если котельная расположена в отдельном здании, лучше выполнить над землёй, но иногда обстоятельства тоже вынуждают сделать это в траншее.
Прокладка труб отопления в земле лишает потребителя возможности визуального контроля состояния трубопровода, поэтому к качеству выполнения работ в данном случае предъявляются повышенные требования. Кроме того, на трубу отопления, заглублённую в грунт, влияет ряд дополнительных, специфических факторов, которые необходимо учитывать. Рассмотрим эти факторы и действующие правила выполнения необходимых работ, чтобы грамотно уложить трубы для отопления под землю.
Факторы, действующие на трубы отопления в грунте
Труба отопления, заглублённая в грунт, подвержена тем же воздействиям, что и трубопровод наружного исполнения, плюс факторы, обусловленные заглублением:
- внутреннее давление теплоносителя, вызывающее кольцевые и продольные растягивающие напряжения в сечении трубы;
- температура теплоносителя – фактор, кроме термического воздействия, также вызывающий напряжения трубопровода;
- температура грунта – в зимнее время учёт этого фактора особенно важен;
- деформации грунта – на трубу воздействуют любые его смещения (осадка, сдвиг и т.д.);
- напряжение предварительного изгиба трубопровода – профиль траншеи часто повторяет рельеф местности;
- вертикальная нагрузка – воздействие веса слоя засыпки траншеи;
- отпорное действие грунта на стенки и низ трубопровода – противодействие вертикальной нагрузке;
- вибрационные нагрузки – от проезжающего транспорта, земляных работ по соседству и т.д.;
- влага – осадки и грунтовые воды;
- воздействие химических веществ – соединения в составе грунта и теплоносителя;
- биологический фактор – бактерии, разложение.
Таким образом, укладка трубопровода в грунт должна производиться с учётом всех вышеперечисленных факторов и решением вопроса, как утеплить трубы отопления в земле.
Правила укладки трубопровода отопления в траншею
Уложенный в грунт трубопровод отопления контактирует с двумя средами – теплоносителем и грунтом. Параметры теплоносителя (температура, давление) и его химический состав (вода, антифриз) потребителю известны заранее – из характеристик обогревательного котла или от организации, эксплуатирующей тепловую магистраль, в которую планируется врезаться.
Остаётся правильно устроить траншею, если выбран траншейный способ монтажа трубопровода. Современные технологии позволяют выполнить прокладку труб в грунте и бестраншейным методом, имеющим несколько разновидностей.
Рытьё траншеи под трубопровод отопления
Важно! Перед началом устройства траншеи необходимо оформить в администрации населённого пункта разрешение на производство земляных работ, к которому будет приложен план расположения всех магистралей во избежание их повреждения и несчастных случаев.
Земляные работы по устройству траншеи начинают с планирования площади, по которой она будет проходить. Если на холмистой местности не выполнить планировку, то рельефы траншеи и площадки совпадут, трубопровод будет уложен волнообразно и ещё до засыпки окажется под воздействием предварительных напряжений.
После окончания планировки приступают к осевой разметке траншеи, которая выполняется по шнуру, натянутому на вбитые в грунт колышки.
Ширина траншеи по низу для укладки труб диаметром до 700 мм, согласно СНиП 2.05.06-85 «Подземная прокладка трубопроводов», определяется по формуле D (диаметр трубы) + 300 мм. Если работы проводятся вручную, то отклонение от этой величины не критично – приоритет отдаётся удобству выполнения работ.
Второй, более важный параметр – величина заглубления. Трубопровод отопления укладывается в грунт ниже отметки промерзания, которая зависит от региона и определяется табличным способом. Фрагмент таблицы из СНиП приведён для наглядности.
Для расчёта глубины залегания трубы к нужному значению глубины промерзания добавляют диаметр трубы плюс ещё 50 см. Расчёт глубины траншеи выполняют также с учётом свойств грунта нижней её части – если основание глинистое, то его выравнивают и уплотняют, после чего укладывают трубопровод. Если же дно траншеи – песчаное или с включением крупных обломков камня, то под трубопровод необходимо выполнить подушку толщиной 5-7 см из щебня фракции 20-40 мм, поверх которой насыпается слой глины такой же толщины и уплотняется. Делается это для того, чтобы вода не размыла основание под трубой, просадка которого приведёт к деформации трубопровода.
Параллельно этим работам даётся оценка вынутому при рытье траншеи грунту – из него удаляют крупные скальные включения, способные после засыпки повредить стенки трубы. Кроме того, необходимо запастись нужным количеством рыхлого материала для укладки его на трубопровод первым демпфирующим слоем.
Важно! Если устройство траншеи производится в зимний период, то перед укладкой трубопровода из неё удаляется снег и лёд.

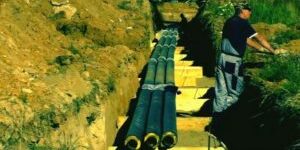

Монтаж отопительного трубопровода
Для устройства трубопровода отопления используют трубы из стали или полимеров, диаметр которых рассчитывается в зависимости от отапливаемой площади, характеристик отопительного оборудования и параметров теплоносителя.
Соединение элементов отопительного трубопровода производят в зависимости от выбранного материала – сваркой или при помощи фитингов. Монтаж начинают в направлении от здания и выполняют одним из двух способов:
- выполняют сборку трубопровода на поверхности и затем опускают его в траншею;
- ведут монтаж в траншее, приподнимая крайний конец трубы до уровня поверхности для соединения со следующим фрагментом с укладкой стыка на основание по готовности.
Важно! Отметка по высоте начала подводящего отопительного трубопровода должна быть ниже конечной точки выпускного (сливного) патрубка системы отопления.
Теплоизоляция трубопровода
Оборудование трубопровода утеплителем выполняется не зависимо от материала трубы. Теплоизоляция позволяет уменьшить теплопотери и образование конденсата внутри трубы, а также замедлит процесс промерзания системы в случае непредвиденных заморозков при наличии в контуре воды.
Важно! Утепление трубопровода отопления не повышает температуру теплоносителя, а всего лишь задерживает на некоторый срок замерзание системы. Кроме того, материала для утепления с нулевым коэффициентом теплопроводности, обеспечивающим абсолютную теплоизоляцию, не существует – вода в контуре без поступления тепла всё равно замёрзнет.
Требования к утеплителю труб при монтаже системы в грунте:
- низкая теплопроводность;
- достаточная термостойкость – способность сохранять свои характеристики в контакте с горячей поверхностью трубы;
- гидрофобность – водостойкость и гидроизоляционные свойства;
- паропроницаемость – способность к быстрому просыханию при внештатном промокании;
- биологическая инертность – стойкость к бактериям;
- химическая устойчивость – инертность по отношению к содержащимся в земле химическим соединениям.
Видов утеплителя существует множество, и степень соответствия их предъявляемым требованиям разная, поэтому решение вопроса, чем утеплить теплопровод, должен решаться с привязкой к конкретным условиям эксплуатации.
Утепление минеральной ватой
Из трёх видов утеплителя из минеральной ваты для теплоизоляции труб в грунте пригодны два:
- стекловата;
- каменная (базальтовая) вата.
При этом базальтовая вата предпочтительнее в силу меньшей степени гигроскопичности (способности накапливать влагу из окружающей среды) и малой усадки.
Лучше использовать фольгированный материал, армированный прошивкой по всей площади (стёганый), который прочнее и проще в работе. Утеплитель укладывается слоем фольги наружу.
Если трубы отопления стальные, то перед утеплением производится их антикоррозионная обработка – нанесение защитного лакокрасочного покрытия, качественным и бюджетным вариантом которого является раствор свинцового или железного сурика на основе натуральной олифы.
Для утепления трубопровода отопления диаметром до 150 мм удобно использовать линейный способ укладки минеральной ваты, когда нарезанные по размеру куски накладываются на трубу сверху и по спирали обвязываются вязальной проволокой, не допуская значительного уплотнения материала. Продольное соединение краёв утеплителя устраивается снизу с напуском друг на друга в 10 см, поперечное – также внахлёст.
Для защиты утеплителя от влаги поверх него устраивается гидроизоляция из рубероида в один слой, устраиваемая по такой же технологии.
Чтобы теплоизоляция выполняла свои функции, необходимо защитить её от повреждений, уплотнения под весом грунта и дополнительно изолировать от влаги. Для этого поверх рубероида крепятся защитные кожухи из оцинкованного железа или стеклопластика. Продольный стык кожуха выполняется с нахлёстом в 2-3 см и крепежом саморезами по металлу. Поперечные стыки кожухов между собой устраиваются также с напуском и обтяжкой хомутами.
Обработка контактных поверхностей продольных и поперечных стыков битумной мастикой перед соединением создаёт дополнительный барьер для влаги осадков и грунтовых вод.
Схематично окончательный результат выполнения теплоизоляции трубопровода отопления выглядит так:
Утепление скорлупой из минеральной ваты или пенополиуретана
Современный рынок предлагает более функциональные теплоизоляционные материалы, монтаж которых прост, а технические характеристики выше. Это готовые оболочки под определённый диаметр труб, называемые скорлупой.
Скорлупа из минеральной ваты представляет собой муфту с продольной прорезью или две продольные полумуфты для установки на трубопровод с последующей фиксацией обжимными хомутами. Для запорной арматуры и фигурных элементов трубопровода (отводы, тройники, переходники) также предусмотрены изолирующие оболочки соответствующей конфигурации.
Оболочки из пенополиуретана (ППУ), в зависимости от диаметра, состоят из двух или трёх частей, накладываемых на трубу в обхват и соединяющихся замковой системой выполнения стыков.
Оба утеплителя производятся также в виде готовых многослойных оболочек, защищённых снаружи стальным или стеклопластиковым кожухом с поперечными канавками на краях для установки обжимных хомутов при соединении.
Важно! Наружная защитная оболочка должна быть не только герметичной, но и достаточно жёсткой, чтобы защитить теплоизоляционный слой от уплотнения, которое в разы снижает его эффективность.
Монтаж участков трубопровода под проезжей частью
Если трубу отопления частного дома необходимо проложить под дорожкой, где ездит легковой автотранспорт, то ей необходима дополнительная защита от вертикальной нагрузки.
В такой ситуации поперёк дорожки роется траншея нужной глубины и в неё на подготовленное основание (планировка, устройство подушки, уплотнение) укладывается гильза – стальная труба с толщиной стенки от 5 мм. Труба для отопления на данном участке монтируется в земле через эту гильзу и с устройством внутри только теплоизоляции — в кожухах из оцинковки нет необходимости. На входе в гильзу и на выходе из неё выполняют пробки из монтажной пены, чтобы предотвратить проникновение в гильзу влаги.
Труба в гильзе не должна иметь стыков, так как в случае разгерметизации доступ к ним для производства ремонта будет сложным и трудоёмким.
Важно! Если защитную гильзу не использовать, а материал трубопровода – полимер, то величина заглубления трубы должна равняться сумме из глубины промерзания грунта, одного диаметра трубы и ещё 1 м.
Засыпка траншеи
К засыпке траншеи приступают после проверки системы отопления в действии — если опрессовка контура выявит дефекты в его герметичности, необходимо будет их устранять.
Засыпка траншеи – ответственный этап работ, от правильности выполнения которого зависит равномерность распределения нагрузок и долговечность участка трубопровода в земле.
Засыпку траншеи начинают с укладки мягкого пластичного грунта по бокам трубы (в пазухи). Выполняется это равномерно по всей длине трубопровода, не допуская его смещения в стороны. Уложенный по бокам грунт тщательно уплотняется, после чего из этого же материала выполняется засыпка трубопровода защитным слоем не менее 15 см по всей ширине и длине траншеи согласно требованиям СНиП. Уплотнение этого слоя выполняется в меньшей степени – это необходимое условие формирования над трубой прочного защитного свода из грунта, опирающегося в большей степени на пазухи по бокам трубы.
После окончания уплотнения защитного слоя траншею засыпают полностью грунтом, вынутым при рытье, удаляя из него крупные камни. Засыпку необходимо выполнять равномерно по всей длине траншеи, не допуская образования участков трубы с большой разницей в вертикальной нагрузке от грунта.
Равномерно растущая нагрузка от засыпки будет принята в большей степени защитным грунтовым сводом над трубой, а остаточная величина усилия на сжатие для трубы не страшна – она рассчитана на него.
Если же траншею заполнять отдельными участками, то разница в вертикальной нагрузке на засыпанный и открытый сегменты трубопровода приведёт к возникновению усилий на разрыв, которым труба сопротивляется хуже.
Бестраншейные способы укладки трубопровода
Существуют технологии прокладки трубопровода в грунте без устройства траншей.
Такие способы имеют целью:
- уменьшить объёмы земляных работ – выигрыш во времени и затратах;
- свести к минимуму ущерб инфраструктуре – меньше затрат на восстановление декоративных и дорожных покрытий, непредвиденных повреждений магистралей;
- прокладывать трубы по прямой, не огибая препятствий малой степени сложности;
- минимизировать ущерб от производства земляных работ окружающей среде.
На сегодняшний день в промышленности применяются следующие бестраншейные способы:
- санация;
- прокалывание.
Санация – это замена старых труб новыми, которая, в свою очередь, производится двумя способами: релайнингом и методом реновации.
Релайнинг основан на протяжке внутри рабочего трубопровода новой полимерной трубы меньшего диаметра с сохранением старой в качестве защитной оболочки.
Реновация – установка новой трубы взамен изношенной с разрушением старой, обломки которой также будут защищать новую магистраль от наружных повреждений.
Прокалывание (продавливание) — это соединение двух вырытых на нужную глубину котлованов проколом, выполненным на определённой высоте стенки.
Из перечисленных способов в быту исполним только метод релайнинга. В один конец старой трубы вставляют тросс и проталкивают его до выхода из другого конца. Затем к троссу крепят новую плеть и тянут его обратно. Возможность применения данного метода зависит от ряда факторов:
- состояние просвета старого трубопровода;
- диаметр новой трубы;
- гибкость новой плети;
- протяжённость ремонтируемого участка;
- соотношение диаметров старого и нового трубопровода.
При благоприятном сочетании перечисленных факторов техническое исполнение монтажа новой трубы не представляет сложности. Однако всё это применимо к протяжке новой линии без теплоизоляции, а состояние утеплителя старой трубы вряд ли будет удовлетворительным. Так как утеплить трубы отопления внутри старой линии не представляется возможным, то применительно к обогреву метод теряет привлекательность.
Поэтому при устройстве трубопроводов отопления с заглублением в грунт в условиях частного жилья без рытья траншеи или, как минимум, альтернативной укладки трубы на грунт с засыпкой, не обойтись.
Содержание статьи:
Автономное отопление – это сложный комплекс элементов, работа которых во многом зависит от правильно составленной схемы трубопроводов. Она должна отвечать нескольким требованиям: транспортировка теплоносителя, обеспечение минимальных тепловых потерь, надежность работы и соответствие эксплуатационным характеристикам системы. Какова оптимальная прокладка труб системы отопления: в частном доме, в полу, в земле?
Правила прокладки труб отопления
Водяные теплые полы, как альтернатива классической схеме отопления в деревянном доме
В процессе проектирования системы нужно учитывать правила прокладки трубопроводов отопления. Они подробно описывают характеристики транспортных магистралей, как внутридомовых, так и для централизованного отопления.
Основным нормативным документом в настоящее время является СНиП прокладка трубопроводов отопления. Лучше всего использовать текущую редакцию, а в частности – СНиП 41-01-2003. В ней помимо требований к организации централизованного теплоснабжения даются рекомендации по прокладке трубопроводов автономного отопления.
Независимо от того, осуществляется прокладка труб отопления в деревянном доме или построенном из кирпича – нужно соблюдать следующие правила:
- Температура теплоносителя не должна превышать 95°С, а номинальное давление – 1 МПа;
- Нельзя осуществлять прокладку труб в неотапливаемых чердаках, погребах и подпольях, если расчетная температура в зимний период ниже -40°С;
- Соблюдение оптимальной скорости движения теплоносителя, в зависимости от уровня шума. Средний показатель для автономных систем составляет 0,5-0,7 м/с. Она напрямую зависит от диаметра трубопровода, мощности циркуляционного насоса и котла отопления;
- Скрытая прокладка труб отопления в плинтусах или в штробах стен осуществляется с учетом свойств строительных материалов. Температурное воздействие от поверхности магистрали не должно изменить внешний вид или повлиять на безопасность;
- Материал изготовления труб: металл, пластик или металлопластик. При этом на выходе и входе котла обязательно монтируются только стальные патрубки. Их протяженность должна быть не менее 0,5 м.
Это общие рекомендации, соблюдение которых обязательно при любом способе организации транспортных тепловых магистралей. Но для потребителя важно знать тонкости технологии, с помощью которой осуществляется прокладка труб отопления в полу или стенах.
В гравитационной системе отопления необходимо соблюдать уклон труб. Он должен быть не менее 0,3 см на 1 м.п. Это же касается обратной магистрали, ведущей к котлу.
Внутренняя разводка труб отопления
Виды внутренней разводки труб в одноэтажном доме
Чаще всего выполняется открытый монтаж трубопроводов. Это оптимальный и наиболее экономичный способ, но сначала следует установить все компоненты системы – радиаторы, батареи, котел. Только после этого можно делать монтаж магистралей. Для лучшей герметизации стыков следует использовать прокладки для батарей отопления. Они могут быть резиновыми (для низкотемпературных систем), паранитовыми (высокотемпературных) или пластиковыми.
Какие способы прокладки трубопроводов отопления в одноэтажном здании лучше всего? Это зависит от характеристик будущей системы.
Прокладка отопления под полом
Укладка труб отопления под полом
Основным правилом прокладки трубопроводов отопления под напольным покрытием является ремонтопригодность системы. Это означает, что независимо от материала изготовления пола или труб следует обеспечить свободный доступ к определенным узлам магистрали.
К ним относятся разветвления, места монтажа коллекторов, угловые элемента. Для этого следует установить ревизионные люки. Их размер должен обеспечить ремонт и обслуживание систем, в особенности, если выполняется прокладка труб отопления в деревянном доме. Что еще нужно учесть при монтаже подобного типа?
- Тепловые потери. Если установка осуществляется в цементную стяжку – рекомендуется использовать защитные материалы с высоким показателем сопротивления теплопередачи. К ним относятся вспененный полиэтилен, пенополистирол и т.д.;
- Если осуществляется прокладка труб отопления в полу из пластика – учитывается разница теплового расширения материалов изготовления магистрали. Для этого следует устанавливать компенсационные петли;
- Если монтаж осуществляется непосредственно в утеплитель – нужно учитывать его эксплуатационные параметры. В частности – максимально возможную температуру воздействия.
Материал | Максимальная температура воздействия, °С |
Вспененный полиэтилен | 80 |
Пенополистирол | 90 |
Пенопласт | 60 |
Базальтовая (минеральная) вата | 700 |
Установка креплений трубопроводов осуществляется в местах поворотов, разветвлений. На прямых участках интервал монтажа крепежа зависит от материала изготовления труб. СНиП на прокладку трубопроводов отопления не регламентирует это. Но для обеспечения надежности системы и снижения шума рекомендуется магистрали из стали на прямых участках крепить через каждые 300 мм, а для пластиковых – через каждые 200.
Если используется диагональный способ прокладки трубопроводов отопления в одноэтажном здании под полом – на место прохождения магистрали нельзя устанавливать мебель. Это приведет не только к ее повреждению, но и излишнему термическому воздействию на стяжку пола.
Прокладка отопления под плинтусами
Плинтусное отопление
Для прокладки труб отопления в плинтусах следует предварительно приобрести соответствующие расходные материалы. Оптимальный вариант – купить специальные плинтуса с установленными трубами и теплообменными пластинами.
Учитывая материал изготовления, стоимость подобных плинтусных конвекторов довольно высока – от 700 руб./м.п. Поэтому чаще всего делают прокладку батарей отопления в стене, а затем устанавливают плинтус.
Особенностями подобной организации системы являются:
- Не допускается изготовление штроб в несущей стене. Альтернатива – монтаж труб под полом;
- Материал изготовления плинтуса не должен изменять свойств под воздействием температуры;
- Независимо от способа прокладки трубопроводов отопления в одноэтажном здании минимальное расстояние между трубами (прямой и обратной) должно составлять 15 см.
После установки сначала выполняется опрессовка стыков, проверка герметичности при первом пробном запуске и лишь затем устанавливается декоративный плинтус.
При прокладке труб отопления в плинтусах нужно рассчитать количество поворотных узлов. По мере возможности нужно избежать монтажа излишних углов, так как из-за них возрастает гидродинамическое сопротивление при движении теплоносителя.
Подземная прокладка труб отопления
Трубы отопления с внешней защитой от морозов
В частном доме может понадобиться прокладка труб отопления под землей. Такая схема применяется для отдельно стоящей котельной или для подвода тепловой магистрали в другие здания – гараж, хозяйственные постройки и т.д.
Для корректной прокладки труб отопления под землей нужно учитывать следующие правила:
- Магистраль может располагаться выше уровня промерзания грунта, но тогда следует предусмотреть защиту от образования ледяных пробок. При этом возрастут тепловые потери;
- Подача теплоносителя не может находиться на одном уровне или ниже обратной трубы;
- Защита от возможного давления почвы. Если ее не предусмотреть – есть вероятность появления деформации или разрушения трубопровода.
Предварительно выбирается правильная труба отопления для прокладки в земле. Она в обязательном порядке должна иметь внешнюю защиту от замерзания. В зависимости от температуры почвы в зимний период это может быть пассивная или активная изоляция.
Для улучшения теплоизоляционных качеств можно поверх слоя песка засыпать монтажную траншею керамзитом.
Пассивная защита труб отопления
Утеплители для труб
Она представляет собой защитный кокон (скорлупу), уравниваемый поверх магистрали. Лучше всего приобрести уже готовые трубы отопления для прокладки в земле. Поверх пластиковой магистрали устанавливают многослойный «пирог». Он не только защищает от воздействия отрицательных температур, но и смещает «точку росы». Таким образом уменьшается вероятность появления конденсата на трубопроводе.
Учитывая правила прокладки трубопроводов для систем отопления можно выделить такие виды теплоизоляционных материалов:
- Базальтовая вата. Помимо хороших теплоизоляционных качеств она обладает гигроскопичностью, т.е. влага с поверхности трубы будет удаляться через волокна ваты;
- Вспененный полиэтилен. Рекомендовано использовать в сочетании с минеральной ватой. Он образует первичный теплоизоляционный слой, а базальтовый утеплитель защищает магистраль от воздействия низких температур;
- Скорлупа из эксплицированного пенополистирола. Оптимальный вариант для прокладки труб отопления на небольшую глубину. Герметизация обеспечивается с помощью специальных замков, которые после установки изолируются скотчем.
Однако в отличие от прокладки трубопроводов отопления в полу, необходимо постоянно обеспечивать высокую температуру теплоносителя. Даже самая хорошая пассивная защита утеплителем не сможет предоставить образование ледяных пробок.
Для регионов с экстремально низкими температурами для наружной прокладки тепловых магистралей можно использовать специальную трубу Uponor Ecoflex Thermo Twin. Помимо надежной теплоизоляции она комплектуется нагревающим кабелем.
Греющий кабель для отопления
Схема работы греющего кабеля
Согласно СНиП для наружной прокладки трубопроводов отопления не предусмотрена возможность использования внешних источников тепла. Но на практике в автономных системах с наружной магистралью это один из оптимальных способов обезопасить трубопровод от промерзания.
Принцип действия греющего кабеля прост – между двумя проводами возникает резистивное взаимодействие, в результате которого электрическая энергия трансформируется в тепловую. Такую схему можно применять и для прокладки труб отопления в деревянном коттедже в технических помещениях, где теплоизоляция стен низка.
Лучше всего использовать саморегулирующиеся модели. Между проводниками располагается полимерный наполнитель с изменяющимся показателем электрического сопротивления. При понижении температуры снижается электрическое сопротивление, в результате чего повышается температура кабеля. Таким образом происходит обогрев поверхности отопительной трубы, установленной в земле.
Что еще нужно учитывать при прокладке труб системы отопления: в частном доме, в полу, в земле? Если есть вероятность воздействия отрицательных температур – можно вместо воды использовать специальный антифриз. Температура его кристаллизации ниже 0°С и зависит от концентрации. Для пропиленгликолевых составов нижняя граница может находиться на уровне -60°С.
В видеоматериале описаны трубы, которые рекомендуется устанавливать для коллекторного отопления под полом:
Один из наиболее важных аспектов в обеспечении здорового микроклимата в доме – устройство отопительной системы, и в частности, прокладка труб отопления. Долговечность всей системы зависит не только от качества материалов труб, но и от качества выполнения ее монтажа. В данной статье мы поговорим о видах прокладки труб, а также подробно остановимся на технологии скрытого монтажа.
Устройство внешних трубопроводов отопления
Основные виды прокладки труб для подключения к тепловой магистрали:
- Подземная прокладка.
- Надземная прокладка.
Бесканальная прокладка отопительных труб
Прокладка труб в земле
Этот наиболее распространенный вид прокладки подразделяется на:
- Канальную прокладку, которая дает возможность защиты труб от внешних воздействий. Каналы бывают:
- Проходные, предназначенные для прокладки большого числа труб и обеспечивающие к ним быстрый доступ для ремонта и осмотра.
- Полупроходные, которые устраиваются, когда доступ необходим редко.
- Непроходные, применяющиеся для трубопровода одного типа: обратного или подающего.
- Бесканальную прокладку, при которой значительно сокращаются объем земляных работ, сроки и затраты на строительство. Такая прокладка труб отопления в земле усложнят проведение ремонтных работ, но применение современных усиленных оболочек для трубопроводов способно гарантировать их надежность.
Способы прокладки отопительных труб
При скрытой прокладке трубы можно закрыть, к примеру, стеновыми деревянными панелями
Независимо от типа применяемой трубопроводной системы (коллекторной, двухтрубной, однотрубной), прокладка труб может осуществляться такими способами:
- Открытая прокладка, выполняемая по периметру стен (как правило, вдоль плинтуса).
- Скрытая прокладка в стенах.
- Прокладка труб отопления в полу.
Чаще большое значение при выборе способа прокладки и подводки труб к отопительным приборам играет фактор эстетики (возможность зрительного контроля состояния труб при открытой прокладке – реже). С технической стороны, при правильном монтаже, способ прокладки на надежность и работоспособность системы существенно не влияет.
Существует зависимость технологии прокладки от материала труб. Например, тепловое расширение стальных труб минимально, их можно при монтаже практически замуровывать. Вероятность их разрыва или деформации в конструкции мала.
Металлопластиковые трубы обладают абсолютно противоположными свойствами. Из соображений безопасности их необходимо защищать гильзами с диаметром, большим сечения трубы. Такая изоляция дает трубе для расширения дополнительное пространство и снижает теплопотери.
Открытая прокладка осуществляется при помощи специальных клипс, которыми трубы крепятся к стене. Как выглядит такая система в готовом виде, представлено на видео:
Скрытая прокладка отопительных труб
Плюсы и минусы скрытой прокладки
Несомненное достоинство такого способа то, что не нужно опасаться, что при дизайнерском оформлении помещения отопительные трубы не смогут гармонично вписаться в интерьер.
Недостатки скрытого монтажа:
- Трудоемкость.
- Наличие теплопотерь, так как даже при качественной изоляции труб, часть тепла затрачивается на прогрев конструкции, выполняющей одновременно защитные и декоративные функции.
- Сложность обслуживания, связанная с необходимостью демонтажа защитно-декоративных конструкций для доступа к аварийным участкам;
- Высокая цена, обусловленная потребностью в большем количестве материала.
Скрытая прокладка отопительных труб в полу проводится до заливки стяжки
Технология скрытой прокладки труб отопления
Монтаж разводки отопительных труб выполняют после установки всех радиаторов на стены. На период отделочных работ с радиаторов заводскую упаковку не снимают.
Этапы производства работ:
- Подготовка, включающая выбор вида отопления. Для устройства системы с принудительной циркуляцией лучше всего подходит прокладка отопительных труб под полом или в стеновой конструкции. При естественной циркуляции нагнетающую трубу размещают за подвесным потолком, а спуски стояков и нижний трудопровод прокладывают в стене.
- Разметка трубопровода, производящаяся на стенах.
- Выполнение штробы. Сначала при помощи болгарки задаются ее границы, затем перфоратором выбивается сама штроба.
Прокладка отопительных труб в штробе
- Прокладка разводки. Крепление труб отопления в штробе осуществляется клипсами.
Нужно помнить, что применение разъемных соединений, таких как соединения с разъемными гайками, цанговые для металлопластиковых труб, при скрытой проводке недопустимо.
- Подключение трубопровода к отопительным приборам.
- Опрессовка производится, согласно действующим нормам, под давлением.
При скрытой проводке заливку труб необходимо производить исключительно после гидравлического испытания (опрессовки) системы отопления.
- Декорирование или замуровывание. Перед началом работ обязательно выполняется теплоизоляция труб. Декорирование может осуществляться такими способами:
- Штукатурка – заделка штробы раствором малой крепости из песка и цемента или штукатуркой на гипсовой основе.
- Трубы отопления в стене могут быть задекорированы гипсокартоном. Полоски гипсокартона вклеивают за счет гипсовой штукатурки. Полностью маскирует штробу последующая шпаклевка.
- Короба из гипсокартона, при выполнении которых не требуется повреждать стены. Их применяют достаточно часто, поскольку их использование избавляет от необходимости разрушения отделки при возникновении неполадок.
Декорирование трубопровода отопления коробом
Заделка трубопровода должна выполняться только когда вся система отопления находится под давлением, что эмулирует ее «поведение». Произведение необходимых корректировок позволяет добиться минимального воздействия деформационных сил на декоративную отделку.
Похожие статьиСодержание
- Зачем нужно утеплять коммуникацииРазновидности теплоизоляторовУтепление в помещенииУтепление под землейУтепление на улице
Заводские многослойные трубы
Статья о том, как утеплить трубы отопления на улице, в помещении и при прокладывании коммуникаций под землей. Рассмотрены виды теплоизоляторов и методы их применения.
Зачем нужно утеплять коммуникации
Возможно, у кого-то может возникнуть вопрос, зачем утеплять то, что и так горячее. Действительно, контур отопления всегда теплый, так как в нем циркулирует нагретый теплоноситель. Не стоит забывать, что все утеплители для труб отопления обладают превосходными теплоизолирующими качествами.
Суть утепления труб отопления заключается в том, чтобы теплоноситель сохранял свою температуру максимально долго.
Применять утеплитель для труб отопления особенно актуально, если от места нагревания воды до отапливаемого помещения теплотрасса проходит по воздуху или под землей. Допустим, что труба не утепленная, для отопления это крайне негативно. В этом случае котел, или комплекс нагревателей, поднимает температуру воды в системе и направляет рабочую жидкость к месту, где она должна отдать свое тепло. Такими местами являются отапливаемые жилые и нежилые площади. Теплоноситель взаимодействует со стенками контура и нагревает их. А те, в свою очередь, взаимодействуют с окружающей средой. Вследствие этого вода в системе становится холоднее и, соответственно, температура в отапливаемом помещении тоже будет ниже.
Получается, что для нагревания воды было потрачено определенное количество топлива. А так как от места нагревания теплоносителя, до точки назначения происходят существенные теплопотери, КПД нагревателя становится ниже. Топлива спалили много, а в отапливаемых помещениях температура невысокая. Поэтому для уменьшения расхода горючего и увеличения КПД нужно, чтобы труба была утепленная. Для отопления в частных домах и для крупных магистралей применяются различные материалы.
Разновидности теплоизоляторов
Ниже представлены основные материалы для теплоизоляции коммуникаций:
- вата.
Основательное утепление труб отопления
Для утепления труб отопления на улице применяется специальная минеральная вата. Минвата для труб отопления бывает нескольких видов:
- Базальтовая – изготавливается из горной породы с высоким содержанием базальта. Особенностью этого утеплителя является его высокая устойчивость к нагреванию, рабочая температура достигает 650 градусов по Цельсию. Базальтовая вата не вступает в реакции с химическими составами и не выделяет токсичных веществ при нагревании.
- Стекловолокно – основным компонентом является кварцевый песок. Он используется не только в чистом виде. Из песка изготовляется стекло, которое также входит в состав этого утеплителя. Этот материал может применяться только для утепления наружных труб, так как температура их эксплуатации составляет меньше двухсот градусов, около 180.
Минусом такого утепления труб отопления является склонность материала напитывать влагу, что сводит на нет все ее теплоизоляционные характеристики. Как же утеплить трубы отопления на улице, чтобы избежать намокания минеральной ваты? Именно с этой целью в тандеме с базальтовой- или стекловатой применяется гидроизоляция.
Она должна исключить контакт утеплителя с влагой, так как утепление труб отопления на улице возможно благодаря пористой структуре ваты. А когда воздушные полости заполняет вода, то температура теплоносителя через самый лучший проводник, воду, передается воздуху. Поэтому, архиважно защитить слой утеплителя от воздействия влаги.
Самый простой способ – это обернуть утепленную магистраль рубероидом, который можно закрепить проволокой. Дёшево и сердито, зато метод проверенный многолетней практикой. При этом в качестве гидроизоляции можно использовать любой водонепроницаемый материал, обладающий достаточной устойчивостью к механическим воздействиям;
- пенопласт.
Пенополистирол
Для коммуникаций изготавливаются специальные формы, повторяющие их геометрию. Обычно, это кольцо, состоящее из двух частей. В каждой части есть пазовое соединение, что создает дополнительный барьер на пути влаги.
Пенопласт почти не впитывает влагу и с этим «почти» могут возникнуть проблемы, так как утеплять трубы отопления в земле нужно абсолютно влагонепроницаемыми материалами.
Хотя есть особый вид пенополистирола, который называется «экструзионный». Он плотнее, чем обычный пенопласт, и полностью водонепроницаемый.
К этой группе утеплителей можно также отнести пенополиуретан. Они близки по своему составу. Такие материалы могут быть как отдельными элементы утепления, так и частями единой конструкции многослойной трубы для отопления. Также возможно нанесения вышеупомянутых составов в жидком виде. Для этого задействуются специальные компрессоры, при помощи которых утеплитель напыляется на рабочую поверхность. В этом случае преимуществом является полная герметичность утеплительного слоя;
- вспененный утеплитель для отопительных труб.
Это изделия в виде чехла. В качестве материала применяют: каучук, пенополистирол или полиуретан. Их внутренний диаметр совпадает со стандартными размерами отопительных контуров. Для того чтобы одеть такой чехол, предусмотрен продольный разрез, который в дальнейшем склеивается. Для этого на торец разреза наносится специальный клеящий состав;
- отражающая обмотка труб отопления.
Пенофол — отражающая изоляция
Название говорит само за себя. Суть заключается в отражении теплых потоков благодаря зеркальной поверхности утеплителя. Для этого используют алюминиевую фольгу. Ее наматывают поверх основного утеплителя и закрепляют при помощи металлической проволоки, или хомутов. Утеплители для труб отопления с фольгой выполняют одновременно несколько функций:
- отражает теплые потоки обратно к контуру;
- не пропускает холод снаружи;
- защищает от ветра и влаги.
Также фольга используется в тандеме со вспененным полиэтиленом или полиуретаном. Например, пенофол, который состоит из синтетического слоя вспененного утеплителя и приклеенного к нему слоя фольги. Он выпускается в рулонах разной ширины и применяется не только для изоляции коммуникаций, а и для создания эффекта «термоса» при утеплении помещений;
- краска.
Достаточно новый вид утеплителя. Впервые он был применен для космических модулей. Перед конструкторами стояла задача создать эффективный теплоизолятор с минимальным весом, так как при запуске космических кораблей и спутников каждый грамм имеет значение. Нескольких миллиметров такой краски достаточно, чтобы заменить более толстый слой из других утеплителей. Она широко применяется для утепления тепломагистралей.
Утепление в помещении
Конечно, утепление труб отопления в доме, где теплоноситель должен отдать свое тепло не нужно. А вот когда речь идет о неотапливаемых помещениях, то тут утепление труб отопления своими руками очень актуально. К таким помещениям относятся подвалы и чердаки. В подвале воды нет и быть не должно. Утеплительному слою может грозить только повышенная влажность, что для таких материалов, как базальтовая вата, пенопласт и полиуретан несущественно. Для утепления труб отопления в подвале подойдет любой из вышеперечисленных материалов, даже без применения дополнительной гидроизоляции.
Чаще всего, в бытовых целях, используют чехлы со вспененного пенополистирола, в народе именуемых «серой шкуркой». Но из-за их высокой стоимости они часто уступают более дешевому виду утепления – минеральной вате. В частных домах с отоплением открытого типа некоторые элементы контура находятся над перекрытием отапливаемого помещения. Очень важно предусмотреть утепление труб и бака отопления на чердаке. Местонахождение последнего объясняется необходимостью размещать его на пиковой точке контура.
Перед тем как утеплить трубы отопления на чердаке, основательно ознакомьтесь с характеристиками материала. Он должен быть устойчив к нагреванию. В баке температура теплоносителя иногда достигает точки кипения.
Утепление под землей
Такие трубы прокладываются под землей
Трубы отопления прокладываются и под землей. Важные моменты при утеплении труб отопления в земле:
- закапать коммуникации ниже уровня промерзания. Для каждого региона этот показатель индивидуален;
- не допустить попадания влаги в утеплитель;
- не допустить деформацию утеплительного слоя под весом земли.
Прокладывать коммуникации под землей всегда было дорого, так как требуется особое внимание к утеплению.
Самый распространенный метод – это использование утеплителей совместно с жесткими кожухами. Это может быть:
- Обернутые утеплителем коммуникации, которые помещены в пластиковые канализационные трубы, диаметром 110 или 160 мм. В качестве утеплителя для труб отопления в земле может выступать минеральная вата, вспененные материалы или пенопласт.
- Заводские многослойные трубы.
Последние бывают различных конфигураций. Основное что их объединяет – это труба (пластик или металл), слой утеплителя и жесткий каркас. Высокая стоимость таких изделий часто становиться причиной для утепления труб отопления под землей первым способом.
Утепление на улице
Чтобы утеплить трубы отопления на улице надо учитывать возможность контакта с влагой. Это может быть дождь или снег. Поэтому в обязательном порядке должна быть предусмотрена гидроизоляция. Стандартный способ утепление отопительных труб на улице:
- слой минеральной ваты;
- обмотка шелковыми нитями;
- слой рубероида;
- обмотка из металлической проволоки, устойчивой к коррозии (оцинковка или алюминий).
Нужно ли утеплять трубы отопления? Вы наверняка не раз видели плачевное состояние утеплительного слоя тепломагистралей в своем городе. Это напрямую сказывается на температуре в квартирах. Например, есть определенный государственными актами уровень температуры подаваемого теплоносителя. Исходя из этой величины, рассчитывается средняя температура в жилых помещениях и стоимость коммунальных услуг.
Вычисления производятся с учетом исправности всех элементов отопительной системы, в том числе утеплительного слоя труб отопления, проходящих от котельных до домов. При недостаточной теплоизоляции в квартирах температура будет ниже. Выходит, что по документам все чин чином, а по факту, стандарт не выполняется и как всегда, виноватых нет. А люди при этом должны платят в полном объёме, хотя дома далеко не Ташкент.
При теплоснабжении группы зданий прокладка магистральных трубопроводов может быть принята двумя способами:
1) надземная — по эстакаде или по наружным стенам зданий с частичным пропуском труб непосредственно внутри здания (на высоте или в подвале),
2) подземная — в проходных или непроходных каналах и бесканальная.
По первоначальной стоимости надземная прокладка труб обычно значительно дешевле подземной, однако она обладает существенными недостатками. Прежде всего прокладка труб на высоте по эстакаде или по наружным стенам зданий не всегда допустима с архитектурной точки зрения и потому применяется лишь при теплоснабжении фабрично-заводских корпусов. Кроме того, при такой прокладке теплопотери трубопроводами даже при тщательной их изоляции получаются значительные. Равным образом только в фабрично-заводских зданиях допустима транзитная прокладка трубопроводов внутри помещений.
Наиболее целесообразной можно было бы считать укладку труб по подвалам зданий, но это, во-первых, затрудняет использование помещений подвалов, а, во-вторых, вызывает необходимость устройства излишних изгибов труб в соответствии с конфигурацией подвальных помещений. Тем не менее, использование подвалов для прокладки трубопроводов теплоснабжения весьма широко применяется на практике во всех случаях когда эти помещения доступны для последующего наблюдения за состоянием сети.
Подземная прокладка в проходных каналах (туннелях) ввиду ее дороговизны применяется сравнительно редко, главным образом, когда в таких каналах должно быть размещено несколько труб различного назначения, требующих постоянного надзора.
Укладка труб отопления в земле
Бесканальная укладка труб в земле допускается лишь на плотных грунтах, не дающих просадки, и лишь при наличии надежной гидроизоляции. Во всяком случае уровень грунтовых вод должен быть не менее чем на 0,5 м ниже теплопровода. В качестве изоляционного материала при бесканальной прокладке рекомендуется применять обожженные диатомовые сегменты и пенобетон или тзи.
Непроходные каналы предпочтительнее бесканальной прокладки, так как они позволяют путем установки соответствующих подвижных опор и компенсаторов по длине трубопроводов избежать дополнительных напряжений от термической деформации труб. В местах расположения линейной арматуры, требующей периодического обслуживания и наблюдения (задвижки, сальниковые компенсаторы, вантузы) устанавливаются колодцы с двумя люками, крышки которых выводятся на поверхность земли. Наиболее оправдавшие себя два типа подземных непроходных каналов показаны на рисунке.
<interview> Загрузка …</interview>
Статьи по теме:
Добавить комментарий
Используемые источники:
- https://znatoktepla.ru/truby/kak-prolozhit-i-uteplit-truby-otopleniya-v-zemle.html
- https://strojdvor.ru/otoplenie/otoplenie-v-dome/kak-sdelat-prokladku-trub-sistemy-otopleniya-v-chastnom-dome-v-polu-v-zemle/
- https://vse-o-trubah.ru/prokladka-trub-otopleniya.html
- https://utepleniedoma.com/otoplenie/uteplenie-trub
- https://domdvordorogi.ru/trubyi-otopleniya-v-zemle-sposobyi-ukladki/
