Приточно-вытяжная вентиляция: устройство, применение и советы по выбору

Общеизвестно, что в каждом доме или квартире во время проживания членов семьи часто возникают посторонние запахи и большая влажность. В результате этого проживание домочадцев бывает не совсем благоприятным. Для устранения подобных проблем существует вентиляционное устройство. О том, что собой представляет вентилятор для вытяжки, на какие типы он делится, и будет изложено в этой статье.

Принцип работы

Система притока и вытяжки воздуха обладает определенным принципом функционирования. В ней воздушные массы искусственно нагнетаются в помещение посредством вентилятора. В результате этого получается разница в давлении и «отработанный» воздух, стремясь самопроизвольно отрегулировать данный дисбаланс, выходит наружу сквозь специальные вытяжные воздуховоды.

В основном вентиляторы для вытяжки представляют собой механизмы, где крыльчатка размещена на одном валу с электромотором. Воздушная струя при этом засасывается внутрь сквозь решетку с жалюзи, которое порой выступает в роли обратного клапана.

Данного типа вытяжные приборы, как правило, монтируются в окнах, но иногда при наличии небольшого воздуховода и недостаточной вытяжке, определенные изделия встраиваются непосредственно в стену. В случае установки длинного воздушного канала, применяются вентиляторы центробежного вида. В них струя воздуха направлена перпендикулярно к валу двигателя.

Работать механизмы для вытяжки могут в ручном и автоматизированном запуске. В первом случае для пуска механизма нужно включить его посредством выключателя. А во втором – изделие начнет работать при достижении определенных условий. Таковыми могут быть: возникновение настроенной степени влажности, включение лампочки, либо завершение заданного временного диапазона.

А также при ручной настройке вытяжки допускается включение обогрева зимой, при его летнем отключении, что, естественно, экономит электроэнергию. Для нагрева поступающей воздушной массы используется специальный теплообменник – рекуператор. Этот механизм работает по принципу взаимного обогрева, то есть выходящий поток воздуха нагревает поступающий в помещение. При этом они двигаются изолированно, и смешивания не происходит.

Расчет мощности

Для создания должной вытяжки для всякого вентилятора нужны правильные вычисления его производительности. Иначе он может не справиться с нагрузками, и коэффициент полезного действия будет низок. Мощность вытяжного механизма необходимо рассчитывать с учетом вида комнаты и объема воздушной массы, которую необходимо обновлять.

По нормативным расчетам, на кухне воздух посредством вентилирующего прибора должен обмениваться не менее 9-14 раз за час. В ванной комнате обновление воздушной массы может происходить реже, примерно 5-8 раз в течение одного часа. В то же время при пользовании душем это значение необходимо увеличивать до 17-20 раз в час.

Для туалетов обычно хватает 5-9 обновлений за вышеупомянутый промежуток времени. Чтобы правильно высчитать минимальную мощность вентилятора, нужно, прежде всего, подсчитать объем обслуживаемого помещения, а затем умножить на требуемое количество замены воздушной массы за час. Например, на кухне с объемом 30 м³ требующаяся наименьшая мощность вентилятора должна быть 30 м³ х 14 = 420 м³/час.

Большую роль для полной вытяжки играет и расположение устройства. Ведь удаляемый из комнаты воздух необходимо полностью заменить свежим. Обычно это происходит через щели в двери или специально предусмотренные для этого отверстия в стене. А когда прибор находится рядом с выходом на улицу, то он создаст обмен воздуха только вблизи и не сможет повлиять на остальную воздушную массу в комнате.

Специалисты рекомендуют располагать вентилятор наверху, чтобы всасывать теплый воздух, при этом источник для его поступления должен быть напротив прибора.

На кухне вытяжной вентилятор устанавливать желательно около плиты, поскольку это будет способствовать дополнительной вытяжке вредных запахов от приготовления пищи.

В случае, когда в комнате стоят приборы с дымоходом, то располагать вентиляторы нужно так, чтобы не происходило всасывания угарных газов из дымоходной трубы обратно в помещение. Такие требования не распространяются на котлы с распределенной тягой, в которых внутри трубы происходит обмен свежего воздуха с отработанным газом.

Виды и характеристики

Вентилятор является основным звеном всякой вентиляционной системы принудительного вида. Это вытяжное устройство повсеместно применяется в быту и без него сейчас трудно представить деятельность человека. Существуют разные типы вентиляторов по конструкции и характеристикам. Проанализируем более детально каждый из этих видов.

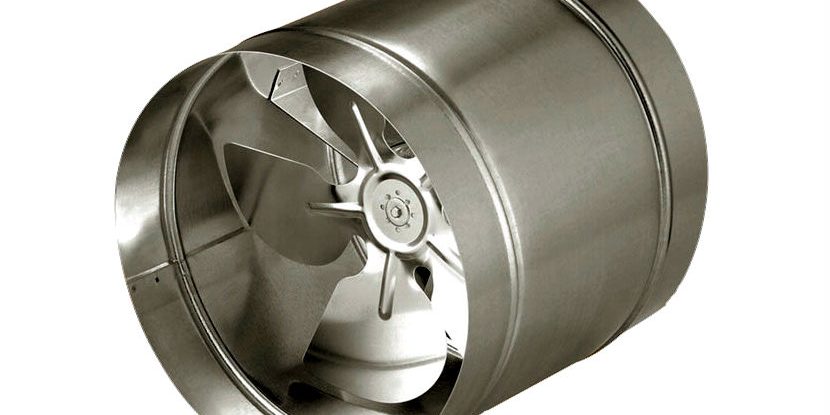

Канальный

Характерной особенностью данных механизмов является то, что они сделаны в виде цилиндра, а внутри его встроен вентилятор. Таким образом, сам прибор является продолжением воздуховода. А также он может быть смонтирован в стене. В любом случае во время работы из-за внутреннего расположения их совсем неслышно и они безопасны в эксплуатации.

После монтажа канального бесшумного вентилятора для вытяжки оставшееся пространство закрывается решеткой. Каналы для обмена воздушной массы проводятся из комнаты через фильтрующую систему. Таким образом, поток подвергается очистке и затем поступает снова в помещение посредством специальных распределителей. Воздуховоды удобно монтируются между навесным и настоящим потолком – такой прием допускает значительно увеличить возможности при оформлении дизайна.

Монтаж бесшумных канальных вентиляторов производится на приточные или на вытяжные воздуховоды. Кроме круглой формы такие механизмы могут иметь квадратную, плоскую и прямоугольную конфигурацию. Они монтируются обычно в шахтах для вентиляции и отличаются большой производительностью. Такие вентиляторы еще называют ротационными турбинами для принудительной вытяжки.

Осевой

Такого вида вентиляторы для вытяжки выполнены в виде цилиндра, внутри которого находится крыльчатка, установленная на валу электромотора. Воздух при данном устройстве двигается вдоль вала прибора, а перед ним зачастую монтируется коллектор, улучшающий аэродинамику изделия.

Несомненным достоинством таких вентиляторов является высокий КПД – более 100 кубических метров в час. Помимо этого, вентиляторы осевого исполнения отличаются простотой и мало шумной работой, из-за чего нередко монтируются в вентиляционных каналах кухонь и ванных комнат. Обычно осевые вентиляторы для вытяжки устанавливаются в виде дополнения к главной системе вентиляции.

Центробежный

Такой механизм вытяжного вида является своего рода новинкой на рынке вентиляционных устройств. В то же время он успел завоевать популярность и сейчас это самый распространенный вид вентиляторов, применяющихся в жилых помещениях для вытяжки. Отличаются они от других тем, что у крыльчатки нет угла в продольной линии, а имеют уклон в поперечной плоскости.

Следовательно, работа вентиляторов центробежного типа базируется на изменении воздушной струи под 90 градусов и ее движении через спиралевидное колесо. А название такое они заимели благодаря тому, что во время вращения лопастей, они откидывают воздушный поток в стороны, где образуется зона повышенного давления.

А в центральной части напротив – участок пониженного давления. Таким образом, происходит быстрое перемещение воздушной массы от центра. Из-за разницы давлений, воздух стремительно начинает нагнетаться извне. Эти приборы требуют установки специального коллектора, выполняющего роль диффузора.

Конструктивно его устройство облегчает нагнетание воздуха внутрь корпуса, и в то же время заглушает шум во время его движения. Благодаря своему монолитному литью вентиляторы центробежного типа имеют увеличенную прочность. Применяться они могут при температуре от – 45 до + 60 градусов.

С обратным клапаном

Основное отличие всякой вентиляции от кондиционирования заключается в том, что в последнем случае устройства функционируют с загрязненным воздухом. Вентиляторы с обратным клапаном гарантируют замену воздуха с разными примесями в виде пуха, мошек, разных аллергенов на свежий воздух. Приборы такого вида приобрели большую популярность и повсеместно применяются в квартирах.

Используется такой тип вытяжки:

• для туалетной и ванной комнат;
• на кухнях;
• в подвальных помещениях;
• в курительных комнатах;

Запирающее устройство такого типа выглядит как лопасть с размером, чуть больше входного отверстия в корпусе вентилятора. При этом оно устроено так, что препятствует обратной тяге из вентиляционного колодца или с улицы вместе с посторонними частицами.

После включения вентилятора обратный клапан открывается, а при отключении закрывается. По своему устройству обратный клапан бывает автоматическим или ручным. В основном для вытяжки в бытовых вентиляторах применяются клапаны автоматического действия.

А также обратные клапаны определяют по виду установки (вертикальная или горизонтальная), материалу (пластик, металл) и по конфигурации (прямоугольная или круглая).

Вентилятор вытяжной с таймером

Устройства с таймером обычно работают при включении света в то или иное помещение. После того, как свет выключен, прибор работает еще какое-то время. При этом диапазон задержки регулируется в удобном режиме.

Причем настраиваются они в двух режимах:

1. 1. Вентилятор для вытяжки начинает свою работу при наличии на клемме возникшего сигнала, а заканчивает после того, как таймер отсчитает настроенный промежуток времени после выключения прибора.
2. Вентилятор включается по истечении одной минуты после включения света и останавливает свою работу также после окончания заданного отрезка времени.

Второй способ очень удобен в том случае, если нужно ненадолго зайти и выйти из помещения. Таким образом, нет необходимости в частом включении вентилятора, и к тому же такая настройка дает экономию электричества.

А также вентилятор с таймером может работать от отдельного выключателя. Особенно важно применение такого вытяжного устройства в туалетных и ванных комнатах, где необходимо, чтобы после процедуры комната еще какое-то время вентилировалась.

Радиальный

Механизмы такого вида выделяются от остальных моделей спиральной конфигурацией корпуса, внутри которого размещена крыльчатка. Под ее действием воздушный поток сжимается под влиянием центробежной силы, движется в радиальном направлении и устремляется из корпуса.

Лопасти радиального вентилятора, в зависимости от потребности, бывают направлены как в одном, так и в обратном направлении. В первом случае значительно увеличивается производительность, но и создается больше шума. Во втором варианте ощутимо снижается уровень шума, до 15% экономится электроэнергия, но и снижается мощность прибора. Небольшие размеры корпуса позволяют смонтировать прибор почти во всякий воздушный канал.

«Улитка»

Вентиляторы для вытяжки – «улитки» выделяются от обычных устройств корпусом своеобразной конфигурации. Причем производительность данных приборов значительно больше, чем у стандартных вентиляторов.

Принцип работы таких приборов довольно прост: после всасывания внутрь корпуса через входное отверстие воздушная масса начинает вращаться под большим давлением и постепенно устремляется на выход. По конфигурации корпус внешне напоминают улитку, и поэтому вентилятор получил такое название.

Какой вентилятор лучше выбрать

Прежде чем покупать вентилирующее устройство для дома, нужно знать, на какие параметры необходимо обращать внимание.

Итак, советы специалистов при выборе бытовых вентиляторов:

1. Размер лопастей. Оптимальный диаметр рекомендуется от 10 до 15 см, при этом они должны предохраняться экраном с небольшими отверстиями.
2. Мощность. Чем больше данный показатель, тем больший объем сможет обработать это устройство.
3. Уровень шума. На такой параметр особенно нужно обращать внимание при покупке дешевых моделей.
4. Функциональность. Большинство вентиляторов выполняют дополнительные функции, такие как ионизация, подогрев, они также имеют таймер, дистанционный пульт и другое.
5. Управление. Сенсор или кнопочная навигация.
6. Обдуваемое пространство. Наибольшая площадь для таких охлаждающих устройств составляет 50 м².
7. Угол поворота. Многие модели имеют угол наклона 45-360 градусов.
8. Режимы. Разные скорости при движении воздушного потока очень важны, так как этим создается комфортность при нахождении в помещении.
9. Расположение вентиляторов. По месту размещения приборы бывают оконные, настенные или потолочные.

Рассмотрим более подробно, какие модели лучше все подойдут для санузла и кухни.

Кухня

Кухонные вентиляторы для вытяжки должны обладать высокой мощностью, способной не только обновлять воздух на кухне, но и выдерживать высокие температуры. Таким подходящим устройством является модель Wolter KA KATD 225-4 Stb.

При этом прибор для вытяжки на кухне обладает следующими параметрами:

• производительность – 2 700 м³/час;
• уровень шума – до 25 дБ;
• мощность двигателя – 760 Вт;

А также для кухонных вентиляторов характерно то, что они выдерживают температуру движущегося воздуха до 95 градусов.

Санузел

Идеальным вариантом при подборе вытяжного устройства для ванной комнаты будет прибор с установленным датчиком влажности. При этом особой популярностью пользуется модель SILENT-100 CHZ от «Soler & Palau».

Ее больше всего положительно оценивают отечественные пользователи за то, что она имеет:

• низкий уровень шума в работе (до 24,5 дБ);
• длительный срок службы;
• обладает большой мощностью(95 м3/час);
• встроенный таймер;
• сравнительно небольшое энергопотребление (80 Вт).

Но для ванной комнаты с большой площадью свыше 5 м² должна быть достаточная вытяжка отработанного воздуха, поэтому нужно выбирать вентилятор более производительный. Таковым является прибор EAF-150 от «Electrolux».

Выделяется он следующими характеристиками:

• производительность – 320 м³/час;
• мощность двигателя – 250 Вт;
• уровень шума – 22-25 дБ.

Подобрать нужный режим у него можно за счет переустановки перемычки, размещенной внутри коробки таймера.

Вытяжное устройство для кухни и ванной будут обладать достоинствами в том случае, если правильно будет подобраны все параметры. И тогда этот многофункциональный прибор создаст в помещении удобство и приятный микроклимат.

ВЕНТИЛЯЦИЕЙ НАЗЫВАЮТ И ПРОЦЕСС УДАЛЕНИЯ ОТРАБОТАННОГО ВОЗДУХА С ЗАМЕНОЙ ЕГО СВЕЖИМ, И ОБОРУДОВАНИЕ ДЛЯ ЭТОГО ПРОЦЕССА. БЕЗ СВЕЖЕГО ВОЗДУХА ЛЮБОЙ, ДАЖЕ САМЫЙ УЮТНЫЙ ДОМ НЕПРИГОДЕН ДЛЯ ЖИЗНИ, ВО ВСЯКОМ СЛУЧАЕ, ДЛЯ ВСЕХ, КТО НУЖДАЕТСЯ В КИСЛОРОДЕ.Содержание:

Что такое вентиляция

Вентиляция — это движение воздуха в помещении. В любое здание воздух поступает с улицы. Попадая внутрь комнаты, воздух наполняется различными веществами: углекислым газом от нашего дыхания, пылью, химическими выделениями от предметов, шерстью животных и т.п. Этот уже загрязненный воздух движется к вытяжке и выводится через нее наружу. В это время в комнату поступает новая порция свежего воздуха снаружи, которая также уйдет в вытяжку. Весь этот процесс называется вентиляцией.

Климатическое оборудование, которое обеспечивает правильное функционирование описанного процесса, тоже называется вентиляцией. Она бывает естественной и механической, канальной и компактной, приточной и вытяжной и много какой еще. Обо всех типах вентиляции и их особенностях рассказано ниже. А пока давайте разберемся, насколько важна вентиляция в квартире или доме.

Зачем нужна вентиляция?

Именно благодаря вентиляции в комнате складывается здоровый и комфортный микроклимат, а именно:

1. Нормализуется уровень углекислого газа Углекислый газ присутствует в помещении всегда: ведь мы его выдыхаем! Вопрос только в том, каково его количество. Излишне накапливаясь, углекислый газ оказывает негативное воздействие на человеческий организм. Он мешает полноценному снабжению крови и органов кислородом. Мозг начинает “лениться”, и мы чувствуем усталость, вялость, становимся невнимательными. С высокой концентрацией углекислого газа связано также ощущение духоты.

Хорошая вентиляция обеспечивает постоянное обновление воздуха. Поступающий с улицы воздух сменяет воздух в комнате вместе с накопившимся в нем углекислым газом. В таком помещении не душно и комфортно находиться.

2. Нормализуется влажность Правильная вентиляция предполагает, что излишне влажный воздух из помещений своевременно уходит в вытяжку. Это исключает образование вечно влажных участков в углах и на стенах, где активно растет плесень.

Система вентиляции может также обладать дополнительными функциями. Например, фильтрация воздуха позволяет устранить из воздуха загрязнения еще на входе в помещение и сделать воздух здоровым и безопасным. А функция подогрева в вентиляции предотвращает опасность простудиться от холодного воздуха с улицы.

Если вентиляционная система плохая

Если есть нарушения в работе притока или оттока воздуха, то:

Бесканальная вентиляция

Системы, которые отличаются компактными размерами и могут размещаться в любой квартире, доме и даже в отдельных комнатах.

Приточная вентиляция

Приточная вентиляция обеспечивает поступление воздуха с улицы в комнату.

Проветриватель

Устанавливается на стену внутри квартиры и при помощи вентиляторов подает через канал в стене свежий воздух.

Приточный клапан

Естественный приток можно усилить при помощи стенового или оконного клапана. Цена такой вентиляции невысока, но необходимо иметь в виду, что работа приточного клапана зависит от погодных условий. Чем теплее за окном, тем меньше разница давлений снаружи и внутри комнаты. Так что летом эффективность вентилирования при помощи клапана стремится к нулю.

Бризер

Устройство с функциями проветривателя и очистителя воздуха. Он также подает свежий воздух, фильтруя и подогревая его при этом. Бризером можно управлять со смартфона.

—>

Система вытяжной вентиляции – одна из самых распространенных инженерных сетей в современных зданиях. Это касается частных домов, квартир, общественных и промышленных зданий. Вытяжная вентиляция частном доме практически во всех случаях состоит из вытяжных каналов в стене, даже если о приточной системе застройщик и не задумывается.

Вытяжная система вентиляции бывает разных видов. Ее классифицируют по нескольким факторам. Кроме выбора правильного типа вытяжной вентиляции, важно грамотно подобрать все ее элементы и варианты расположения оборудования. Постараемся рассмотреть подробнее принцип работы вентиляции для вытяжки, устройство и монтаж, а также расчет вытяжной вентиляции помещения.

Классификация

Для того чтобы проектирование вытяжной вентиляции позволило создать качественную и надежную сеть, подходящую именно для конкретного случая, необходимо знать и разбираться в типах и видах вытяжной вентиляции помещения. Они разделяются по нескольким факторам. По методу приведения воздуха в движение вытяжная вентиляция помещения бывает:

• с естественным побуждением;
• с механическим побуждением.

Также, сети классифицируют по тому, какой объем помещения они обслуживают. По этому принципу вентиляция бывает:

• местная (локальные системы);
• общеобменная.

Естественное побуждение

Сети с естественным побуждением работают под действием природных факторов. К ним относят наиболее распространенные в наших в наших домах и квартирах вытяжные каналы в стене. Воздух в них движется под действием разницы давлений между помещением и наружной атмосферой. Основной положительный фактор вентиляционных вытяжек естественного типа – простота устройства и дешевизна.

Естественная вытяжная система

Но существуют и негативные свойства. В первую очередь – это зависимость от погодных условий. В некоторых случаях естественная вентиляция в многоквартирном доме или коттедже может полностью остановиться. Такое возможно, когда выравнивается давление между наружным и внутренним воздухом.

Также как негативным свойствам естественных сетей относят трудность регулирования. Невозможно так изменить природные факторы, чтобы остановить или уменьшить скорость движения воздуха. Для этих целей применяются задвижки и заслонки. Например, клапан на вытяжную вентиляцию, который ставятся на входе в канал.

Механическое побуждение

Механические сети появились позже естественных. Принудительная вытяжная вентиляция состоит из вентилятора, который подключается к электросети, а также дополнительных элементов. Эти элементы помогают регулировать движение воздуха и выполнять некоторые другие функции.

Устройство их сложнее и дороже, чем естественного типа. В первую очередь – это связано с необходимостью приобретать комплектующие, монтировать их и подключать к электросети.

Механическая система вытяжной вентиляции

Вытяжная вентиляция в квартире или доме принудительного типа в большинстве случаев включает в себя такие элементы:

• Вытяжная вентиляционная установка. Это может быть вентилятор радиального или осевого типа.
• Вытяжные трубы для вентиляции. Они предназначены для движения воздуха из рабочей зоны наружу.
• Регуляторы производительности. В основном они регулируют скорость вентилятора, чтобы увеличить или уменьшить объем проходящего через него воздуха. Такие устройства производятся разных типов и применяются для вентиляции производственных помещений, жилых комнат, общественных зданий в равной мере.
• Фильтры. Их основная сфера применения – промышленная вентиляция. Они предназначены для задержки вредных загрязнений и защиты от них атмосферы.

Рекомендуем ознакомиться:  Изготовление бытового рекуператора воздуха своими руками

Также, монтаж установки вытяжной вентиляции механического типа подразумевает применение большого количества фасонных элементов, зажимов, креплений, которые помогают качественно присоединить вентиляционную сеть к вентилятору.

Вытяжная вентиляция домов и квартир

Поговорим о вытяжной вентиляции в частном доме или квартире. Как устраивается такая система в жилье? В большинстве случаев хозяева обходятся естественными системами. В многоквартирных строениях вентиляционные каналы устраиваются в стенах на этапе строительства для любого жилого дома. Это или отверстие в кирпичной кладке, или специальные заводского изготовления бетонные короба для вентиляции.

Пластиковые вытяжные трубы

В частных жилых домах естественная сеть также устраивается в виде каналов в стенах. Она обслуживает разные помещения, в том числе и гаражи. И в частных, и многоквартирных домах природная вентиляция обеспечивает воздухообмен при грамотном устройстве и расчете. Обычно, канал заканчивается решеткой, в которую всасывается внутренний воздух. В современных условиях часто устраивают отдельные каналы для кухонных вытяжек. Подключение вытяжки к вентиляции проводится гибким или жесткими воздуховодом. Также производятся специальные вытяжки с отводом в вентиляцию для удаления влаги и запахов из ванн и туалетов.

В последнее время все чаще в новостройках Москвы, да и в жилых домах используется вытяжная вентиляционная установка. Хоть это и удорожает строительство, такое решение помогает контролировать воздухообмен и создать оптимальный микроклимат для проживания семьи.

Промышленная вентиляция

Если вентиляция в доме или квартире хоть регламентирована, но все же часто проводится не в полной мере, то для производства вытяжные системы являются очень важной инженерной сетью. Без них нельзя запустить ни одно производство. Если в быту в основном используется общеобменная, то в производстве большой процент систем занимает местная вытяжная вентиляция.

Общеобменная система производственной вытяжки во многих случаях бывает механическая. В ее состав входит вытяжная труба, подключенная к вентилятору, фильтры, диффузор или другие воздухоприемные устройства. В качестве естественных систем на производстве основном применяется аэрация. Это так называемое проветривание.

Рекомендуем ознакомиться:  Улучшение приточной вентиляции в квартире своими руками

Отдельной группой в промышленности и на производствах стоят местные вытяжные системы. Они предназначены для локализованного удаления загрязняющих веществ из места их возникновения. Их применение позволяет обезопасить окружающих людей от воздействия, одновременно не затрачивая энергии и средств на создание мощной общеобменной системы вытяжной вентиляции.

Местная вытяжная вентиляция

Кроме вентиляторов и других элементов, в качестве приемного устройства в них применяются специально разработанные изделия:

• местные отсосы;
• вытяжные зонты;
• вытяжные шкафы.

Местный отсос удаляет загрязнения в непосредственной близости от их возникновения. Зонты размещаются над рабочей зоной, а шкафы позволяют максимально полно обезопасить окружающую среду от проникновения в нее загрязняющих веществ.

Расчет

Проектирование вытяжной вентиляции является основным этапом устройства как бытовой, так и производственной системы. Бытовая вентиляция рассчитывается в основном исходя из нормируемого воздухообмена. Проектирование заключается в нахождении нужного параметра в нормах и правилах и расчета количества приточного и вытяжного воздуха для каждого из жилых помещений.

Для квартиры и дома существуют и активно используются СНиПы, в которых указан нормируемый воздухообмен для каждого помещения. Для квартир это СНиП 31-01-2003 «Здания жилые многоквартирные». При расчете необходимо вычислить объем каждого помещения его назначение, после чего определить количество воздуха, которое необходимо удалять или подавать в каждую комнату по следующим правилам:

• жилые помещения при площади на одного жильца до 20 м² – 3 м³ воздуха на 1 м³ площади;
• жилые помещения с учетом того, что человека приходится более 20 м² – 30 м³/ч на одного человека;
• кухня, оснащенная электрической плитой – 60 м³/ч;
• кухня с газовой плитой 100 м³/ч;
• кладовые – обмен 0,2 крат в час;
• помещения с котлами и другими газовым оборудованием – 100 м³/ч;
• ванные, санузлы и туалеты 25 м3/ч.

Аналогично берутся данные и для жилых частных домов. Для таких зданий актуальным является СНиП 31-02-2001 «Дома жилые одноквартирные». Также существуют свои нормы для промышленных и общественных зданий.

Клапан обратный на вытяжку

Отдельно стоит поговорить о том, как проводится расчет местной вытяжной вентиляции. В основном на производстве локальные вытяжные системы рассчитываются исходя из типа и количества загрязняющих веществ. Расчет производится таким образом, чтобы приток, замещающий вытяжной воздух, полностью разбавлял загрязнения до предельно допустимой концентрации. В расчете используется количество поступающего вещества за определенный период времени.

Рекомендуем ознакомиться:  Промышленная вентиляция

Монтаж

Монтаж вытяжной вентиляции ничем не отличается от устройства приточных и приточно-вытяжных систем. Во-первых, необходимо обладать определенными навыками и знаниями, но работа доступна и новичку. Как устраивается вытяжная вентиляция своими руками?

Во-первых, в обязательном порядке необходимо провести предварительный расчет. Как рассчитать систему – указано выше. Для этого необходимо ознакомиться со всеми справочниками и нормами для выбранного типа помещения. Вентиляция дома или квартиры рассчитывается с допустимой погрешностью 10%.

Сеть вытяжной вентиляции

Далее поговорим о механической системе, так как естественная обычно устраивается на этапе строительства и после запуска дома в эксплуатацию, особенно многоэтажного, ее устроить проблематично.

После расчета необходимо подобрать оборудование и приобрести его. В первую очередь выбирается вентилятор, производительность которого должна быть рассчитана таким образом, чтобы она превышала расчетную и была рассчитана на работу в вентиляционной сети, так как в трубах существуют потери, которые уменьшают производительность. Сами работы проводятся в следующем порядке:

• на плане дома или квартиры намечаются точки, где будет расположен диффузор или анемостат в каждом помещении;
• выбирается место для вытяжного вентилятора, обычно его устанавливают на балконе, улице или в техническом помещении;
• к вентилятору прокладывается вытяжная труба;
• круглый или прямоугольный воздуховод крепится к потолку или стенам, необходимо соблюдать расчетные сечения и делать как можно меньше поворотов и сужений;
• когда решетки и диффузоры соединены с вентиляторами и подключены к электрической сети, можно приступать к пуску и наладке системы.

Возможен вариант устройства системы – вытяжка в вентиляционный канал. Если сеть смонтирована правильно, то после ее монтажа можно приступать к эксплуатации. Необходимо иметь в виду, что нельзя эксплуатировать вытяжную вентиляцию без регулярного обслуживания, очистки и проверки работоспособности.

Итог

Вытяжная вентиляция отводит загрязненный воздух из комнат с активными источниками загрязнения. С учетом особенностей объекта корректируются характеристики, комплектация и технические особенности агрегата. Вытяжная система вентиляции устанавливается не только в жилых домах, квартирах, но и в складских комплексах, на производстве. Подробно о том, по какому принципу работают эти конструкции, их разновидностях и особенностях расчетов каналов под конкретный объект.

Общеобменная приточная система вентиляция

Общая и локальная (местная) вентиляции

Специалисты делят все системы вытяжной вентиляции, учитывая зону их расчетной очистки – местные (локальные) и общие.

Общая вентиляционная вытяжка способна оперативно отводить загрязненный воздух из всех комнат в сооружении. Яркий пример – вытяжная вентиляция в квартире. Ее решетки традиционно располагаются в санузле и на кухне (в верхней части комнаты), через которые и отводится загрязненный воздух, мелкие частички копоти и жира.

Системы общего обмена активно эксплуатируются в оздоровительных учреждениях, складских комплексах, хранилищах, жилых объектах, ТРЦ и магазинах. Характерная черта этих объектов – концентрация нежелательных загрязнений минимальная, они равномерно распределены по объему помещения.

Вытяжную вентиляцию общеобменного типа рекомендуется обустраивать в ряде случаев:

• наличие в пространстве негерметичных механизмов и станков, вырабатывающих опасные эмульсии и вещества;
• недостаточная мощность локальных решений;
• отсутствие точек отвода загрязненного кислорода, небезопасных веществ.

Складской комплекс с вентиляционной системой смешанного типа

Вентиляционные вытяжки общего обмена устраняют концентрацию опасных частичек и примесей в помещении до оптимальных значений, предусмотренных нормативными актами.

Местная вытяжная вентиляция используется для устранения точечных выделений опасных и вредных веществ.

За счет направленного воздействия они гарантируют нормальные рабочие условия на локальном месте. Основой конструкций выступают вытяжные трубы для вентиляции, с помощью которых отводятся дым, воздух, пыль, небезопасные испарения, препятствуя тем самым их распространению.

Лучший наглядный пример подобного устройства – механические кухонные вытяжки. Стоимость оборудования местной системы на порядок дешевле, чем общеобменной. С экономической точки зрения они гораздо доступнее. Если же загрязнения распространены по всей площади помещения, описанные решения малоэффективны.

Естественная и принудительная

Каждая вытяжная система вентиляции, вне зависимости от вида, конструкции, сложности и стоимости, направлена на отвод отработанных воздушных масс. Для реализации этой цели применяются различные технологии, установки и методы. Система вытяжной вентиляции с учетом принципа работы бывает принудительной или естественной.

Если всем процессами с «пятым океаном» руководит природа и соответствующие законы, то система работает по естественному принципу. Для случаев, когда вытяжная вентиляционная установка функционирует за счет специального оборудования, система считается механической. Это автоматические агрегаты, обеспечивающие воздухообмен на заранее определенном уровне, в соответствии с паспортными и расчетными нормами.

Естественная вентиляция: «плюсы» и «минусы»

Главное достоинство естественной вытяжной вентиляции в дома или жилой квартире – ценовая доступность. Ей не требуется серьезных финансовых вливаний, а в плане эксплуатации она вообще находится вне конкуренции, т.к. бесплатна. Обмен воздушных масс осуществляется без дополнительного оборудования. Второе важное достоинство – решения для этой системы занимают минимум свободного места.

Естественная вентиляция работает по простому принципу — горячий воздух подымается вверх, а холодный опускается вниз

Естественная вытяжная вентиляция имеет и серьезный недостаток – ее работой невозможно управлять, т.к. она функционирует в одностороннем порядке. Воздушные массы движутся в системе за счет того, что на входе и на выходе трубы формируется разное давление. Но условия могут сложиться таким образом, что «тяга» будет отсутствовать в принципе.

Если внутри дома температура окажется ниже, чем на улице, вытяжная вентиляционная установка будет работать, как приточная. В квартиру направляются воздушные массы снаружи. С учетом этого они оборудуются главным образом в черте жилого пространства, а вот для производственных цехов и промышленных объектов они не подходят.

На крупных объектах их производительности недостаточно, что может быть опасно для работников.

Расчет вытяжной вентиляции

Расчет вытяжной вентиляции для крупных производственных цехов и предприятий начинают с определения участков распространения небезопасных веществ, выделений. На следующем этапе специалисты определяют объемы воздушных масс для отвода и подвода, чтобы обеспечивались санитарные нормы.

При отсутствии в пространстве активных источников нежелательных веществ, целесообразно воспользоваться простой формулой:

O = m*n

• O – объем чистого кислорода, предусмотренный санитарными нормами, предписаниями;
• m – усредненное значение расхода кислорода за 1 час активной работы;
• n – постоянное количество работников, работающих в помещении ежедневно.

Что касается значения m, то у него есть конкретные определения, задокументированные СНиПами:

• m = 30 м3 – для проветриваемых помещений;
• m = 60 м3 – для объектов без доступа к чистому воздуху.

Указанные выше значения корректируются с учётом выделяемых в процессе производства опасных летучих веществ. В таком случае принимает во внимание их суммарный объём, а расчётные данные по притоку свежего кислорода изменяются в сторону увеличения.

Описание паспортизации систем вентиляции производственных помещений

Особенность вредных веществ заключается в том, что они имеют свойство распространяться по всему объёму рабочего пространства, павильона или производственного цеха. В этом случае главная задача сводится к тому, чтобы понизить уровень их концентрации до значений, при которых человек сможет находиться и работать в помещении.

Под каждое вредное вещество предусмотрены особые пороговые значения. С учётом этого, объём притока свежего воздуха рассчитывается по формуле:

O = Mb/(Ko-Kп);

• Mb – среднее значение веса нежелательного или потенциально опасного вещества, поступающего в рабочее пространство за единицу времен (1 час);
• Ko – значение удаленной концентрации потенциально опасного вещества в окружающем пространстве;
• Kп – концентрация нежелательных веществ на входе приточной установки.

<center></center>С учётом объёмом необходимого чистого воздуха подобрать двигатель оптимальной мощности для вытяжной вентиляции не составит особого труда.

Агрегаты для локальной вытяжной системы

Существующие укрытия, которыми комплектуются системы вытяжной вентиляции, делятся на несколько специализированных категория:

• агрегаты, установленные на источнике загрязнения;
• решения, перекрывающие собой источник загрязнения;
• изделия-передувки.

На практике огромной популярностью пользуются агрегаты, с помощью которых источник распространения опасных веществ локализуется в определенной зоне. Впрочем, подобные решения далеко не всегда удобно и целесообразно применять. Им на смену пришли более современные вытяжки с отводом в вентиляцию:

• металлические и поликарбонатные зонты с функцией вытяжки;
• локальные отсасывающие агрегаты;
• мощные вытяжные шкафы;
• капсулированные решения;
• отвод выделений из корпуса станков и рабочих агрегатов;
• витринные, фасонные и бортовые решения.

Системы местной вентиляции очень распространены в местах, где необходимо обеспечить требуемые нормы по воздухообмену в конкретной, локальной зоне.

Вытяжные зонты – самые популярные и распространенные конструкции отсосов. Ими оборудуют небольшие рабочие зоны (столы для пайки, готовки). Опасные примеси оперативно собираются и перенаправляются вверх, после чего отводятся. Вентиляция для вытяжки функционирует как посредством естественной тяги, так и принудительной.

Специализированные отсосы – вытягивают нежелательные и потенциально опасные вещества с минимальным расходом кислорода. Промышленная вытяжная вентиляция зачастую представлена несколькими местными агрегатами. Основная их особенность – они не препятствуют работе.

Вытяжные шкафы – одни из самых эффективных решений для принудительного удаления вредных испарений, веществ, формируя при этом минимальный уровень воздухообмена. В продаже представлено несколько разновидностей таких шкафов:

• с устройством верхнего отвода, посредством которого удаляется горячий и влажный воздух;
• с удалением загрязненных потоков боковой конструкции – речь идёт о некотором аналоге «улитки», для сбора остаточных продуктов;
• с отводными решениями комбинированного типа, находящимися снизу агрегата.

Локальные вытяжки: а — вытяжной шкаф; б — витринное укрытие; в — укрытие-кожух для заточного станка; г — вытяжной зонт; д — зонт-козырек над открытым проемом печи; е — вытяжная воронка при сварке крупногабаритных изделий; ж — нижний отсос; з — боковой отсос; и — наклонная вытяжная панель; к — двухбортовой отсос от гальванической ванны; л — однобортовой отсос с передувкой; м — кольцевой отсос для ручного сварочного пистолета

Вентилятор, расположенный в системе воздухообмена, создает завихрение потока таким образом, чтобы пыль локализировалась в небольшой зоне, а не распространялась по комнате. Пример такой установки – сварочный пост, где принудительная вытяжная вентиляция представлена небольшим шкафом. Отсос в них располагается вверху конструкции.

Если речь идёт об отводе неопасных веществ, то скорость движения допускается в следующих пределах:

• 0.5 – 0.7 м/c;
• 1.1 – 1.6 м/с – для тех случаев, когда из помещения отводятся ядовитые примеси, металлические испарения.

Вытяжные шкафы устанавливают в химических лабораториях

Что касается всасывающих панелей, то их применяют в случаях, когда воздух в замкнутом пространстве насыщен ядовитыми газами, пылью и теплом. Панель располагают так, чтобы ядовитые составы находились на максимальной удаленности от работника. Вытяжные трубы для вентиляции дополняют встроенным двигателем и оперативно удаляют опасные суспензии. Рассматриваемые установки используют на сварочных постах, при обработке крупных изделий. От сварки они располагаются на удаленности до 3.5 м, оборудуются вентиляторами с одним или двумя двигателями.

Скорость движения воздушных масс должна соответствовать следующим критериям:

• от 3.5 до 5 м/с, если речь идёт о выделении горячей пыли;
• от 2 до 3.5 м/с, если при работе выделяются ядовитые или непыльные суспензии.

Специалисты акцентируют внимание на одном важном моменте – монтаж вытяжной вентиляции осуществляют при условии, кто 1 м2 панели отводит 3.3 тыс. м3 воздуха ежечасно.

Бортовые отсосы актуальны для случаев, когда источник загрязнения удерживается в вертикальном положении, при помощи специальных подъёмников. Подобные установки получили широкое распространение в цехах, где проводится гальваническая обработка металлов, при которой опасные вещества наливают в специальную ёмкость, а затем засасываются через небольшое отверстие.

С конструктивной точки зрения вытяжная вентиляция производственных помещений представляет собой несколько воздуховодов, входные отверстия которых имеют узкую форму (до 10 см), располагаются они у краев ванны.

Расчёт параметров локальных вытяжек

Для поглощения опасных для человеческого здоровья выбросов и испарений устанавливают отсосы, выполненные в виде зонтов. Если их сложно приобрести, то всегда можно изготовить, подготовив соответствующий чертеж.

На первом этапе определяются следующие данные, параметры:

• площадь выделения вредных веществ – a * b, а также диаметр зонта – d;
• скорость перемещения воздуха на участке работы — VB;
• расчет местной вытяжной вентиляции проводится с учётом скорости всасывания в зонт – Vз
• высота установки конструкции над источником выделения опасных загрязнений обозначают Z.

Одним из ключевых параметров, определяющих эффективность поглощения вредных веществ является высота установки вытяжного зонта. Инженеры рекомендуют подвешивать его как можно ниже к рабочей зоне, чтобы все испарения и выделения эффективно поглощались и отводились.

Установку вытяжной вентиляции выполняют, ориентируясь на следующие размеры зонта:

D = 0.8×Z+d, с учётом других параметров – A = 0.8×Z+a, при этом B = 0.8×Z+b.

Оптимальный уровень раскрытия зонта – 60 градусов. При таком значении исключается опасность образования застойных зон. Если речь идёт об очень низком помещении, лучше увеличить угол раскрытия до значения в 90 градусов. Что касается высоты нижней кромки, то она составляет от 180 см. Подключение вытяжки к вентиляции осуществляется таким образом, чтобы образовался доступ к откидным шторам с 3-х сторон.

Для помещений, где скорость движения воздушных масс составляет от 0.4 м/с, зонт лучше дополнить специальными шторами откидного типа. Представленные расчётные данные помогут точнее определить стоимость готового изделия, а также определиться с подходящим оборудованием. Впрочем, перед тем как подключить вытяжку к вентиляции, лучше проконсультироваться со специалистом, который может провести соответствующие расчёты, порекомендовать конкретные модели устройств.

Вытяжная вентиляция своими руками

Легче всего установить вытяжную вентиляцию в частном доме, причём оборудовать ее можно своими руками, не обращаясь за помощью к специалистам. Для каждого помещения устанавливается отдельный воздуховод, при этом он размещается в строго вертикальном положении. Важно помнить – каждый изгиб, «колено» или поворот уменьшает силу тяги в канале на 10-15%. Уменьшают скорость перепады по диаметру, выступы или неровности воздуховода.

Канальная вытяжная вентиляция завершается над основанием крыши дома. Минимальное сечение воздуховодов – 100 см2, чем больше, тем луче. Предпочтение отдают круглым вытяжным каналам, потому как у них минимальное сопротивление воздуху.

Проектирование вытяжной вентиляции начинают на этапе строительства загородного дома, благодаря чему в стенах легко спрятать вентканалы и шахты. Если этого не предусмотреть на стадии возведения объекта, придется проделывать отверстия соответствующих размеров в перекрытиях, прокладывать трубы и обустраивать кирпичный короб под шахту.

<center></center>Область выхода шахты формируется самостоятельно, при этом верхнюю часть прикрывают специальным зонтиком для защиты канала от сора, осадков. Лучше всего разместить там же дефлектор. По цене он обойдется дороже традиционных козырьков, но и способствует усилению тяги внутри шахты.

Механическая вытяжная система

Сегодня вытяжки в вентиляционные каналы производятся как зарубежными, так и отечественными компаниями. Особого внимания заслуживает агрегат со следующими техническими характеристиками:

Таблица 1. Характеристики вытяжного блока BW-700

Стоимость таких агрегатов варьируется в диапазоне от 30 до 130 тыс. руб., исходя из мощности агрегатов. Если говорить о применении установок в загородных домах и квартирах, то это просто нецелесообразно. Обусловлено это тем, что параллельно требуется обеспечить приток свежего кислорода с улицы. Бытовые приточные клапаны с этой задачей просто не справятся.

Профессионалы настоятельно рекомендуют устанавливать их в крупных промышленных объектах, производственных комплексах, цехах.

О том, как правильно устанавливать вытяжную вентиляцию, смотрите ниже:

<center></center>Используемые источники:

• https://aeroclima.ru/ventilyaciya/vidy-vytyazhnyh-ventilyatorov/
• https://tion.ru/ventilyaciya/
• https://topventilyaciya.ru/ventilyaciya/vytyazhnaya-ventilyatsiya.html
• https://ventilaciya.info/ventilyatsiya/vytyazhnaja-ventilyatsja.html
