Востребованы ли гелиосистемы
Уже сейчас установлено более 160 млн.м2 этих панелей во всем мире. Лидируют Китай и Япония. Не отстают и некоторые европейские страны, где выработка тепла такими системами составляет около 5% от всей необходимой.
Пройдет не много лет и многие страны откажутся от газа и угля совсем. К примеру, в Украине, где тарифы достаточно высокие, такие системы устанавливают в больших количествах. Единоразовое вложение денег позволит получить энергонезависимость, пусть даже и частичную. И дело не только в экономии, такие установки экологически чисты и не загрязняют окружающую среду.
Преимущества этих систем
Альтернативных источников энергии сейчас много, это и солнечные панели, ветрогенераторы, тепловые насосы и тд. Однако именно солнечные коллекторы набирают все большую популярность, этому есть ряд причин:
- Стоимость системы самая низкая из всех альтернативных источников, это обусловлено несложной технологией изготовления и монтажа.
- Несложный монтаж, который можно сделать даже самому, обладая определенными знаниями и навыками.
- Легкость в эксплуатации, не нужно никаких особых навыков чтобы следить за ними.
- Низкая стоимость ремонта, все детали системы недорогие. Нет крупных узлов, требующих замены целиком. Ремонт можно выполнить самостоятельно, предварительно немного изучив устройство.
- Универсальность. Гелиосистему можно использовать для нагрева воды и отопления, без дополнительных циклов преобразования энергии. Подобрать количество панелей можно исходя их конкретной необходимости.
» alt=»»>
Немного о недостатках
У любой системы есть недостатки и солнечные коллекторы здесь не исключение. Они занимают значительную площадь, одна панель занимает в среднем 2-3 м2. Эффективность их работы зависит от климатической зоны где они используются.
Также они очень климатически зависимые, зимой их КПД минимально, при этом расходы энергии на обогрев максимально. Это делает солнечные коллекторы не очень эффективными для отопления. Как заявляют многие производители, они способны покрыть до 30% расходов на отопление.
Однако, это все относительно. Большее количество панелей и аккумулирующие баки большей емкости увеличат этот %. Но, дополнительное оборудование увеличит и стоимость системы.
Принцип работы солнечного коллектора
Он очень прост. Панели аккумулируют солнечное тепло и передают их теплоносителю. Он циркулирует через змеевик в накопительном резервуаре и отдает тепло воде, которую можно использовать для любых нужд. Весь процесс контролируется контроллером, который запускает насосную группу если теплообменник набрал необходимую температуру.
Как устроен солнечный коллектор в целом. Все система состоит из следующих элементов:
- сами панели в необходимом количестве согласно расчетов,
- контроллер управления (включая датчики),
- насосная группа,
- накопительная емкость (как правило это бак на 300-3000 литров),
- монтажные элементы, трубы и фитинги.
Убрать какой либо элемент из этой схемы нельзя, она не будет работать. Исключение только коллекторы с проточными нагревателями. О них немного позже.
Производительность, на что можно рассчитывать
Прежде чем устанавливать такое оборудование стоит учесть такой фактор как окупаемость. Ведь плох тот предприниматель, который не получает прибыль со своих инвестиций. Окупаемость коллектора зависит напрямую от его производительности.
Все компании, которые занимаются изготовлением этих систем, дают примерно одинаковые цифры:
- Эффективность для нагрева воды (гвс) – 50-90%.
- Эффективность для отопления дома – до 30%.
Другими словами, эта система может полностью обеспечить дом горячей водой. Отопление дома может покрыть и больше заявленного процента, все зависит от самой системы и количества панелей, а также правильности их установки.
Абсорбер, самая важная часть системы
Часть солнечного коллектора, которая принимает, аккумулирует и передает тепло теплоносителю называется абсорбером. Именно от этого элемента зависит КПД всей системы.
Изготавливают этот элемент из меди, алюминия или стекла, с последующим покрытием. Как раз от покрытия больше зависит эффективность работы абсорбера, чем от материала, из которого он изготовлен. Ниже, на фото, вы можете посмотреть какие покрытия бывают и как эффективно они могут поглощать тепло.
В описании системы указано максимально возможное поглощение солнечной энергии попадающей на абсорбер. «α» – это максимально возможный процент поглощения. «ε» – это процент отражающегося тепла.
По типу строения
Абсорберы отличаются и по типу устройства, сейчас их всего два вида:
Перьевые – устроены следующим образом. Пластины соединяют между собой трубки с теплоносителем. Сами трубки могут быть соединены между собой в одну систему несколькими способами. Это простой тип абсорбера, который можно сделать своими руками.
Цилиндрические – в этом случае покрытие наносится на стеклянную поверхность колбы и применяется в вакуумных коллекторах. Благодаря этому устройству тепла концентрируется больше как раз в центре трубки где расположен тепло съемник, или стержень. Работает эта система с более высоким КПД, нежели перьевая.
Какие типы солнечных коллекторов существуют
Такие системы бывают двух видов: плоские и вакуумные. Но, по своей сути, их принцип работы схож. Они используют солнечное тепло для нагрева воды. Отличаются только устройством. Давайте рассмотрим принципы работы этих видов гелиосистем подробнее.
Плоские
Это самый простой и самый дешевый вид коллектора. Работает он следующим образом: В металлическом корпусе, который изнутри обработан высокоэффективным перьевым абсорбером для поглощения тепла, расположены медные трубки. По ним циркулирует теплоноситель (вода или антифриз), который поглощает тепло. Далее, этот теплоноситель проходит через теплообменник в накопительном баке, где передаю тепло уже непосредственно той воде, которую мы можем использовать, например для отопления дома.
Верхняя часть системы закрыты высокопрочным стеклом. Все остальные стороны корпуса утеплены изоляцией для уменьшения теплопотерь.
Достоинства |
Недостатки |
Низкая стоимость панелей |
Низкой КПД, примерно на 20% ниже вакуумных |
Несложная конструкция |
Большой количество теплопотерь через корпус |
Из за своей простоты в изготовлении такими системы часто делают даже своими руками. Приобрести необходимые материалы можно строительных магазинах.

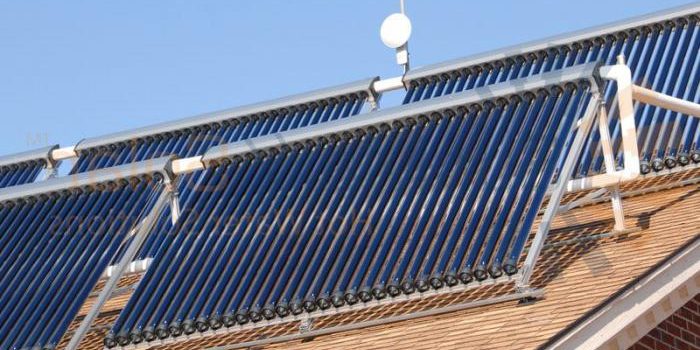

Вакуумные
Эти системы работают немного по другому, это обусловлено их конструкцией. Панель состоит из двойных трубок. Наружная трубка играет защитную роль. Они изготовлена из высокопрочного стекла. Внутренняя труба имеет меньший диаметр и покрыта абсорбером, который аккумулирует солнечное тепло.
Далее это тепло передается тепло съемниками или стержням, изготовленным из меди (они бывают нескольких видов и имеют разный КПД, рассмотрим их чуть позже). Тепло съемники передают тепло с помощью теплоносителя, в аккумулирующий бак.
Между трубками вакуум, что сводит к нулю тепло потери и повышает эффективность системы.
Достоинства |
Недостатки |
Высокая эффективность |
Более высокая цена относительно плоских |
Минимум тепло потерь |
Невозможность ремонта самих трубок |
Легкость в ремонте, трубки можно менять по одной единице |
|
Большой выбор видов |
Виды тепло съемных элементов (абсорберов), из всего 5
- Перьевой абсорбер с прямоточным тепловым каналом.
- Перьевой абсорбер с тепловой трубкой “heat pipe”.
- U-образный прямоточный вакуумный коллектор с коаксиальной колбой и отражателем.
- Система с коаксиальной колбой и тепловой трубкой “heat pipe”.
- Пятая система это плоские коллекторы.
Давайте рассмотрим эффективность работы разных абсорберов, а также сравним их с плоскими коллекторами. Расчеты даны на 1 м2 панели.
В этой формуле используются следующие значения:
- η- коэффициент полезного действия коллектора, который мы рассчитываем;
- η₀- оптический коэффициент полезного действия;
- k₁ -коэффициент тепловых потерь Вт/(м²·К);
- k₂ -коэффициент тепловых потерь Вт/(м²·К²);
- ∆Т- разница температур между коллектором и воздухом К;
- Е – суммарная интенсивность солнечного излучения.
По этой формуле, используя данные, приведенные выше, вы можете сами провести расчеты.
Если не вникать в переменные, говоря проще, КПД зависит от количества тепла, которое поглощают медные теплосъемники и количества потерь системой.
Но, это только теоретические расчеты “на стенде”. Конечный результат зависит от многих факторов: климатической зоны, правильного выбора места для установки и тд.
Системы с проточными нагревателями или термосифонные
По своему строению они могут быть как плоские так и вакуумные. Используют такие же принципы работы. Однако они имеют одно значительное отличие в техническом устройстве.
Эта система может работать без дополнительного резервного аккумулирующего бака и насосной группы.
Принцип работы следующий. Нагретый теплоноситель аккумулируется в базовом баке, который расположен в верхней части системы, как правило на 300 литров. Через него проходит змеевик, по которому циркулирует вода от давления самой водопроводной системы дома. Она прогревается и поступает потребителю.
Достоинства |
Недостатки |
Низкая стоимость за счет отсутствия части оборудования. |
Низкий КПД системы в зимний сезон и ночное время |
Простота монтажа, требуется минимум усилий, так как система укомплектована всем необходимым |
» alt=»»>
Дополнительные расходы, связанные с эксплуатацией
Использование этого не подразумевает какого либо ухода или обслуживания, кроме как периодической чистки от загрязнения и снега зимой (если сам не оттает). Однако будут и некоторые попутные расходы:
- Ремонт, все что можно поменять по гарантии, производитель без проблем заменить, важно покупать официального дилера и иметь гарантийные документы.
- Электричество, его расходуется совсем немного на насос и контроллер. Для первого можно поставить всего 1 солнечную панель на 300 Вт и ее вполне будет достаточно (подойдет даже без аккумуляторная система).
- Промывка змеевиков, ее нужно будет делать один раз в 5-7 несколько лет. Все зависит от качества воды (если она используется как теплоноситель).
Как установить солнечный коллектор
Установить эту систему можно и самостоятельно. Для этого необходимо понимать главный принцип установки – максимум солнечного света.
- Выбираем место. Оно должно быть с солнечной стороны. Для этого достаточно понаблюдать несколько дней какой место на участке солнце освещает максимально долго (нужно избегать попадания тени от деревьев или построек). Выбрать начальную точку и конечную, солнечный коллектор направить по центру этих точек. Так мы получим максимальный охват теплового излучения.
- Угол наклона. Это важный этап установки, от которого зависит ее эффективность. Как правило такие данные дает производитель систем, но, в среднем это 45 градусов. Нельзя устанавливать под большим или меньшим углом, так как тогда снизится поглощающая площадь.
- Подключаем остальное оборудование. Это насосная группа с контроллером, накопительный бак и соединительные трубки. Это все подключается согласно инструкции. Ничего сложно здесь нет, так как принцип устройства достаточно простой.
Подробное видео установки
» alt=»»>
Основные мифы о гелиосистемах, что правда и что нет
<rewiewsblock> Миф первый — эти системы очень дорогие. </rewiewsblock><rewiew> Это не совсем так, в связи с их востребованностью во многих странах появляются производители бюджетных систем, что снижает их стоимость. </rewiew><rewiewsblock> Миф второй — солнечные коллекторы окупятся лет через 60. </rewiewsblock><rewiewsblock> Миф третий — гелиосистемы, использующие ультрафиолетовое излучение работают эффективнее. </rewiewsblock><rewiew> Это не правда, скорее всего это маркетинговый ход производителей или самих продавцов. Этот миф вам развеет школьник 8 класса, а все банально просто, в солнечных лучах только два излучения: ультрафиолетовое — которое передает свет, и инфракрасное — которое передает тепло. То есть, по сути, все без исключения гелиосистемы работают на инфракрасном излучении. </rewiew> Посмотреть все строительные мифы
Немного из использование систем на практике
Решил добавить этот раздел так как появились данные реального использования. Мой хороший знакомый установил ее 3 года назад (Украина, Киевская область).
Используется гелиосистема для отопления дома 100 кв м и горячей воды на 6 человек. Расходы на газ составляли для отопления и горячей воды 33 400 грн в год. Было принято решение приобрести солнечный коллектор.
В комплекте собраны 6 плоских коллекторов и накопительный бак на 1000 литров. Результат:
- — 100% в течение 6 «теплых» месяцев по нагрузке на ГВС (температура 55 градусов),
- — 50% в течение 6 «холодных» месяцев по нагрузке на ГВС,
- — 25% в течение 6 «холодных» месяцев по нагрузке на отопление в поддерживающем режиме.
Итоговая сумма экономии за год составила 11 300 грн (в пересчете на рубли сумму нужно умножить на 2.2).
Вся система стояла 94000 грн. При такой стоимости газа она окупится за 8.4 года. Производители дают гарантию 15 лет, так что 7 лет минимум будет идти чистая прибыль.
Эффективность системы можно было значительно увеличить, купив вакуумные модели. Также, низкотемпературные системы отопления, такие как теплые полы, которые работают на температуре 30-40 градусов, будут более производительные.
Как работает система зимой
» alt=»»>
Ежедневно от нашей ближайшей звезды на землю поступает столько энергии, сколько все человечество тратит в течение года в пересчете на ее ископаемые виды. Тепловая энергия переносится видимым светом и инфракрасным излучением.
Одной из попыток приручить неиссякаемый поток тепла и света из космоса является гелиосистема теплообмена. Медленно, но уверенно солнечные коллекторы для отопления дома приобретают популярность у потребителей и вытесняют традиционные источники отопления. А для набирающей обороты концепции умного дома это и вовсе неотъемлемая часть инженерного оборудования. В его широкой доступности играет роль повышение технологичности производства и, как следствие, снижение стоимости. Около 70 % мирового рынка использования гелиосистем приходится на Китай. В южных регионах этой страны едва ли не на каждой крыше можно увидеть солнечный коллектор. Цена изделий нашего восточного соседа гораздо ниже европейских, качество довольно приемлемое.
</h2>
Сомнения прочь
В странах Средиземноморья, где количество солнечных дней — более 300 в году, солнечный коллектор для отопления и нагрева воды можно встретить практически на каждой крыше. Не вызывает сомнения эффективность использования этого источника тепла в южных регионах России. Климат средней полосы считается неблагоприятным для таких энергетических установок. Однако исследования и эксперименты доказывают целесообразность применения гелиосистем. Специальная работа была проведена в институте высоких температур Российской академии наук. Средние показатели интенсивности солнечного потока в зависимости от климатической зоны составляют 150-300 Вт/кв. м. Пиковые показатели достигают 1000 Вт/кв. м.
Исходными данными для расчета эффективности гелиосистемы было выбрано отношение поверхности в 2 кв. м коллектора к 100-литровому объему бака-накопителя. Вероятность ежедневного нагрева воды в системе оценивается следующими показателями:
- до температуры +37 °С — 50-90 %;
- до температуры +45 °С — 30-70 %;
- до температуры +55 °С — 20-60 %.
Эти сухие цифры говорят о том, что в холодный период года солнечный коллектор даже при наименьшем количестве солнечных дней позволяет экономить до 60 % энергии для отопления дома.
</h2>
Виды преобразователей солнечной энергии
Солнечный коллектор предназначен для преобразования энергии дневного светила в тепловую энергию. Применяемые материалы и конструктивные решения направлены на максимальное поглощение энергии солнца, преобразование ее в тепловую и эффективную передачу для дальнейшего использования. В качестве теплоносителя используется как специальная незамерзающая жидкость, так и атмосферный воздух. Циркуляция теплоносителя бывает принудительной и естественной. В том случае если применяется естественная, конвекционная, система теплообмена, солнечный коллектор должен располагаться ниже бака-аккумулятора, например на прилегающем земельном участке. Такая схема применяется при необходимости отопления небольших или временных помещений. Объемные системы требуют использования насоса для циркуляции жидкости. Такую схему можно использовать и для устройства системы горячего водоснабжения.
Схема гелиоустановки
Система отопления состоит из следующих компонентов:
- Солнечный коллектор преобразует энергию солнца в тепловую.
- Подающая магистраль доставляет теплоноситель в бак-накопитель.
- Электронасос осуществляет циркуляцию жидкости-теплоносителя.
В баке-накопителе происходит передача тепла от контура гелиоустановки контуру паровой системы отопления дома. В этой емкости может быть размещен дублирующий нагревательный элемент, который автоматически включается, если погодные условия не способствуют нагреву теплоносителя до заданных параметров. Жидкость гелиоустановки соответствует противоречивым требованиям. Она должна быть морозоустойчивой, но в то же время не испаряться при высокой температуре и не быть токсичной. В большинстве установок используется теплоноситель, состоящий из 60 % дистиллированной воды и 40 % гликоля. Автоматика позволяет без участия человека поддерживать нужную температуру внутри помещения и не допускать перегрева теплоносителя.
Вакуумный солнечный коллектор
Вакуумные системы имеют довольно сложное устройство. Основным рабочим элементом является дорогостоящая светопоглащающая трубка особой конструкции. В основу положен принцип термоса. Поверхность вакуумной трубки прозрачная. Она пропускает солнечный свет на внутреннюю трубку. Из пространства между ними откачан воздух, отсутствие газа позволяет сохранять до 97 % тепла.
В нижней части внутренней трубки находится теплоноситель – жидкость, которая при нагревании быстро переходит в газообразное состояние. В верхней части трубки происходит передача тепла коллектору, при этом теплоноситель охлаждается и, конденсируясь, возвращается в изначальное состояние. Системы с использованием вакуумных трубок обладают довольно высоким КПД при температуре ниже -37 °С и плохой освещенности. Это оборудование требует своевременной очистки от снега и монтажа строго под определенным углом. Также периодически прозрачные сегменты следует очищать от загрязнения. Вакуумный солнечный коллектор специально разрабатывался для северных широт. Он эффективно работает при отсутствии прямых солнечных лучей.
</h2>
Плоский гелиопреобразователь
Плоский солнечный коллектор представляет собой автономную панель, состоит из трех компонентов:
- Поглотитель солнечного излучения. Его красят черной краской или наносят специальное покрытие.
- Верхнее прозрачное покрытие. Изготавливается из закаленного стекла или поликарбоната.
- Система трубок, посредством которой прогревается циркулирующий в ней теплоноситель. Как правило, делается из меди.
Задняя сторона панели имеет эффективное теплоизоляционное покрытие. Одна или несколько таких панелей подключаются к подающей линии бака-аккумулятора. Этот вид системы имеет сравнительно низкую стоимость и хорошую производительность в теплые сезоны. Минусом является низкая эффективность при отрицательных температурах и ощутимые теплопотери.
Коллектор-концентратор
В южных широтах, где наибольшее количество ясных дней, получил распространение так называемый концентратор. Он представляет собой систему параболических отражателей, расположенных на одной криволинейной поверхности и концентрирующих солнечный свет в определенной точке. Для наибольшей эффективности требуется изменение положения в двух плоскостях вслед за движением солнца по небосводу в течение дня. Солнечные коллекторы для отопления дома такой конструкции не применяются.
В быту и на работе
Применение гелиоустановок решает проблемы с отоплением при ограниченном доступе к газу или электричеству, при недостаточной мощности центрального электроснабжения; в качестве вспомогательной системы отопления, горячего водоснабжения дома, коттеджа, дачи, бассейна позволяет сэкономить значительные средства владельцам. Область применения самая различная:
- отопление производственных помещений;
- отопление и горячее водоснабжение жилых зданий, предназначенных для постоянного и временного проживания.
- отопление учреждений здравоохранения, туристических баз, спортивных комплексов, небольших автономных магазинов.
- обогрев открытых и закрытых бассейнов;
- отопление и горячее водоснабжение временных жилых и рабочих помещений.
Воздушная гелиосистема
Отопительная система может в качестве теплоносителя использовать не только жидкость, но и атмосферный воздух. Воздушный солнечный коллектор применяется для обогрева всех типов помещений и в зависимости от конструкции бывает трех типов:
- Плоский имеет схожие принципы с подобной жидкостной конструкцией.
- Пирамидальный использует сложную систему отражающих поверхностей.
- Венецианские жалюзи располагаются между переплетами стекла и направляют теплый воздух в помещение. Применяется при ленточном остеклении зданий.
В отличие от жидкостных устройств воздушный солнечный коллектор может быть изготовлен из неметаллических материалов.
Солнечная система для горячего водоснабжения
Систему горячего водоснабжения можно подключить к баку-аккумулятору. Бак, таким образом, будет играть роль бойлера, в котором, в свою очередь, роль электрического тэна будет играть теплообменная спираль, включенная в контур системы обогрева. Посредством спирали теплоноситель начнет нагревать воду в баке. Таким образом, схема водоснабжения будет накопительной или проточно-накопительной.
Солнечный коллектор своими руками
Простейший солнечный преобразователь предусматривает непосредственную передачу тепла солнечного света циркулирующий внутри системы труб воде. Подобную продукцию производила отечественная промышленность в начале этого века. Солнечные коллекторы для дома изготавливались из медной трубки диаметром до 20 мм. Для удобства монтажа и использования она закручивалась в плоскую спираль, имеющую на обоих концах штуцер для подсоединения магистрального трубопровода либо просто садового шланга. Такую спираль можно было разместить на скате крыши дачного домика. Объема горячей воды вполне хватало, чтобы принять душ в конце дня и помыть посуду. Подобный солнечный коллектор своими руками можно сделать из черной пластиковой трубы. Плоский гелиопреобразователь изготавливается с помощью теплообменника от старого холодильника.
Установка коллектора
Сложность эксплуатации солнечной системы в том, что эффективность зависит от высоты солнца над горизонтом, времени года и суток, наличия облачности, влажности и температуры окружающего воздуха. Солнечный коллектор для отопления помещения в горизонтальной плоскости должен быть ориентирован строго на юг. Отклонения в сторону запада или востока допускаются в пределах 40°. При этом эффективность установки снизится примерно до 20 %. Важную роль играет угол наклона, который должен составлять от 35 до 45°.
Самым разумным вариантом является на стадии проектирования нового жилища предусмотреть, что на крышу будет установлен солнечный коллектор. Цена на подобное оборудование значительно выше, чем на привычное паровое отопление. Но затраты с лихвой оправдаются последующей эксплуатацией. Срок окупаемости, если дом утеплен в соответствии со всеми нормами и правилами, в среднем составляет пять лет.
Похожие статьи
—> Солнце – источник неисчерпаемой бесплатной энергии, ресурсами которой может воспользоваться любой желающий. Современные гелиосистемы…Нашим подписчикам — скидки на товары для отопления и водоснабжения. Подписаться…Комплект с плоскими солнечными коллекторами auroSTEP plus – оптимальное решение для загородного дома. От 130 077 рублей… Трубчатый солнечный коллектор auroTHERM exclusiv обеспечивает максимальную эффективность поддержки системы отопления. От 57 356 рублей…Плоские солнечные коллекторы auroTHERM и auroTHERM plus – отличное соотношение цены и эффективности. От 46 618 рублей…Покупка гелиосистем у официального дилера имеет ряд преимуществ:
- оптимальная цена;
- оригинальная продукция;
- развитый сервис и великолепное обслуживание.
+ 7 (495) 369-37-99 (круглосуточно)
—>
Постоянный рост цен на отопление и горячее водоснабжение заставляет многих из нас задуматься о способах экономии. Но можно ли не просто сократить расходы на электроэнергию, а свести их к нулю? Можно, если использовать энергию солнца. Солнечные коллекторы – это источник бесплатной и экологически чистой энергии.
Такие коллекторы, или, как их еще называют, гелиосистемы, предназначены для аккумулирования солнечной энергии для нагрева воды. Использование данной установки дает возможность дополнительного отопления в весенний и летний период. Иными словами, обладатели солнечных коллекторов получают горячую воду и тепло совершенно бесплатно.
Устройство и принцип работы
Простейший солнечный коллектор – это металлические пластины черного цвета, заключенные в корпус из стекла или пластика, которые обычно монтируются на крыше дома. В сущности, солнечный коллектор представляет собой миниатюрную теплицу, которая накапливает солнечную энергию. Эта энергия согревает воду, циркулирующую по трубам, скрытым под пластиной. Чем больше энергии передается теплоносителю, тем выше его эффективность. Но, хотя принцип работы для всех коллекторов один и тот же, их конструкция несколько различается в зависимости от типа коллектора и сферы его применения.
Неиспользованная остывшая вода из резервуара постепенно опускается вниз, освобождая место нагретой воде из коллектора. Холодная вода попадает в теплообменник, где нагревается и вновь поступает в резервуар. На практике это означает, что вода в накопительной емкости всегда остается горячей – в ясные солнечные дни ее температура может доходить до 70 o С.
Типы и характеристики бытовых коллекторов для нагрева воды и отопления
Описанная схема работы коллектора очень упрощена, на деле же гелиосистемы несколько сложнее. Существует несколько типов солнечных коллекторов со своими конструктивными особенностями.
Плоские высокоселективные
Плоский коллектор – один из самых распространенных типов. Их преимущество состоит в невысокой цене, однако в сравнении с другими моделями они теряют больше тепла. Плоские солнечные коллекторы состоят из плоскостного поглотителя, прозрачного стеклянного покрытия, теплоизоляции с оборотной стороны и рамы, которая в основном делается из алюминия или стали.
Плоскостной поглотитель – это выкрашенный в темной цвет металлический лист, соединенный с теплопроводящими трубами. Слой поглотителя аккумулирует солнечные лучи и трансформирует солнечную энергию в тепловую, которая затем передается жидкости-теплоносителю (смеси воды и гликоля). Эта жидкость «направляет» тепло в солнечный аккумулятор. Стеклянное покрытие коллектора защищает поглотитель от воздействия окружающей среды и снижает потери тепла, создавая парниковый эффект. Эту же функцию выполняет и теплоизоляция из минерального волокна.
Вакуумные трубчатые
Солнечные коллекторы этого типа состоят из стеклянных трубок, внутри каждой из которых располагается устройство, поглощающее солнечный свет. Вакуум – идеальный теплоизолятор, и потому теплопотери таких коллекторов значительно меньше. Существует два вида вакуумных коллекторов, различающихся по способу нагрева – с косвенной теплопередачей и прямоточные. Первый вид устройств предназначен для всесезонного использования, а второй – для теплого времени года, с апреля до сентября.
Концентрационные
Весной, летом и осенью дневной угловой ход солнечных лучей больше 120 градусов – угла, в котором эффективно работают неподвижные солнечные коллекторы. Повышение эксплуатационных температур до 120-250 o C возможно путем введения в солнечные коллекторы концентраторов с помощью параболоцилиндрических отражателей, проложенных под поглощающими элементами. Они концентрируют солнечные лучи, и в результате их на панель попадает больше. Для получения более высоких температур требуются устройства слежения за солнцем. Это достаточно дорогостоящее решение и применяется оно в основном в промышленных целях.
Воздушные
Солнечные воздушные коллекторы используются для нагрева воздуха. Это простые плоские коллекторы, применимые для отопления помещений и сушки сельскохозяйственной продукции. Воздух проходит через поглотитель благодаря естественной конвекции или под воздействием вентилятора. Недостаток последнего варианта в том, что часть энергии тратится на работу вентиляторов.
Кстати. Срок службы солнечных коллекторов составляет от 15 до 30 лет, в зависимости от типа и производителя. Дешевая продукция азиатских разработчиков менее надежна, а коллекторы лучших немецких компаний могут прослужить и дольше обозначенного срока.
Расчет мощности солнечного коллектора
Солнечные коллекторы для дома могут обладать весьма высокой производительностью. Чтобы точно рассчитать мощность коллектора, нужно знать его площадь поглощения, величину инсоляции для вашего региона и КПД коллектора.
Допустим, используется коллектор площадью примерно 1 кв. м, состоящий из 7 трубок, каждая из которых имеет площадь поглощения 0,15 кв. м. Получаемая мощность в расчете на один день вычисляется следующим образом: 0,15 (площадь поглощения 1 трубки) × 1173,7 (величина инсоляции в Московской области) × 0,67 (КПД солнечного коллектора) =117,95 кВт•час/кв. м. В среднем за сутки одна вакуумная трубка теплового коллектора вырабатывает 0,325 кВт•час. В наиболее солнечные летние месяцы она будет производить 0,545 кВт•час.
Полезная информация. Как показывает статистика, в среднем в домашнем хозяйстве для использования горячей воды на 1 человека требуется от 2 до 4 кВт тепловой энергии в день.
Использование солнечных коллекторов в России и мире
Солнечные коллекторы широко распространены во всем мире, хотя для нашей страны они все еще остаются новинкой. Настоящий бум солнечных коллекторов пришелся на 1970-е, во времена нефтяного кризиса. Тогда их начали применять во многих странах, от США до Японии. В Израиле в наши дни более 85% населения используют солнечные коллекторы. Сейчас общая мощность солнечных коллекторов мира превышает 200 гигаватт тепловой энергии и продолжает неуклонно расти. Использование данной технологии в Германии, например, оценивается в 140 кв. м/1000 чел., в Австрии – 450 кв. м/1000 чел., на Кипре – около 800 кв. м/1000 чел. В России этот показатель пока очень мал – лишь 0,2 кв. м/1000 чел.
Многие могут усомниться – разумно ли использование таких устройств в России, где климат далеко не такой теплый и солнечных дней значительно меньше, чем в южных широтах? Расчеты, проведенные в РАН, доказывают, что даже наша суровая погода – не препятствие для эффективной эксплуатации коллекторов. В средней полосе России мощность солнечного потока составляет от 100 до 250 Вт на 1 кв. м площади. Максимальное значение равняется 1000 Вт (при ясном небе в полдень). Следовательно, при установке солнечного коллектора площадью 2 кв. м вода в баке емкостью 100 л будет ежедневно прогреваться до температуры от 37 o С и более (этот показатель может доходить до 55 o С). А в теплые месяцы коллектор будет еще эффективнее.
Солнечные коллекторы применяются для отопления, нагрева воды, подогрева бассейнов, обеспечения энергией теплиц. Они легко интегрируются в любую сеть водо- и теплоснабжения и просто монтируются. С помощью солнечных коллекторов можно сократить расходы на оплату энергоносителей, а в летние месяцы получать и вовсе бесплатную горячую воду. К известным и надежным производителям солнечных коллекторов относятся такие компании, как FUTUS-NUKLEON (Австрия-Чехия), TiSUN (Австрия), Ferroli (Италия), но особым доверием специалистов пользуются коллекторы от немецких компаний – Wolf и Vaillant. Эти бренды не просто предлагают надежную продукцию – они постоянно совершенствуют свои системы и внедряют новые технологии.
Стоимость гелиоустановки для дома
Цена солнечного коллектора для отопления дома зависит от его типа, сложности системы и мощности, а также, не в последнюю очередь, от производителя. Относительно небольшие установки для частных домов, коттеджей и дач с номинальной мощностью около 2 кВт•ч стоят от 160 000 рублей в базовой комплектации, более мощные системы с несколькими коллекторами общей мощностью около 6 кВт•ч, предназначенные не только для нагрева воды, но и для отопления в весенне-зимний период, обойдутся в 270 000 рублей. К этому нужно прибавить стоимость монтажа и наладки.
За какой срок окупится коллектор? На это влияет режим эксплуатации. Солнечные коллекторы в отопительный период поддерживают отопление приблизительно на 25%, а горячее водоснабжение в летние месяцы на 80-90%, так что окупаемость будет напрямую зависеть от ваших обычных расходов на тепло и горячую воду. В среднем срок окупаемости коллекторов составляет от 2 до 8 лет. Все это указывает на экономическую целесообразность и перспективность использования технологии в России.
Где заказать коллектор солнечной энергии?
Солнечный коллектор очень выгоден, но лишь при условии, что вы приобрели и установили надежную модель, которая не только не сломается через десяток лет, но и на протяжении всего срока службы будет выдавать стабильную производительность. Если вы хотите купить солнечный коллектор безупречного качества, обратите внимание на производителей из Германии. Именно немецкое оборудование показывает наилучшие результаты.
Компания Vaillant Group – это интернациональное предприятие со 140-летней историей, один из европейских лидеров в производстве систем, использующих возобновляемые источники энергии. Vaillant Group располагает одним из самых больших в отопительной отрасли исследовательским отделом — в сфере исследований и новых разработок на предприятии занято 507 высококвалифицированных специалистов. Компания представлена в 60 странах мира. Она известна как надежной техникой и инновационными решениями, так и высоким уровнем сервиса.
Гелиосистемы Vaillant производятся в Германии, на заводе в г. Гельзенкирхен, на современном роботизированном оборудовании. В среднем, плоский коллектор от Vaillant аккумулирует 1.350 кВт•ч энергии в год и сокращает тем самым вредные выбросы CO2 в атмосферу на 450 кг. В линейку входит несколько моделей солнечных коллекторов для любых нужд – от обеспечения горячей водой небольшого частного дома до мощных систем, которые можно использовать в промышленных целях. Официальным представителем бренда Vaillant в России является интернет-магазин «Тепломатика.ру».
—>
Источник: http://forum.truba.ua/index.php?topic=2983.030 Апрель 2008
Принцип работы
Солнечный вакуумный коллектор (преобразователь тепловой энергии солнца) обеспечивает сбор солнечного излучения в любую погоду, вне зависимости от внешней температуры. Коэффициент поглощения энергии таких коллекторов, при степени вакуума 10ֿ, составляет 98 %. Солнечные коллекторы обычно устанавливаются непосредственно на крыше зданий таким образом, чтобы наиболее эффективно использовать площадь крыши для сбора энергии. Коллекторы монтируются практически под любым углом, от 5 до 90 градусов. Минимальный угол наклона необходим для обеспечения циркуляции теплоносителя Срок службы вакуумных коллекторов — не менее 20 лет.
Резервуар-теплообменник представляет собой автоматизированную систему преобразования, поддержания и сохранения тепла, полученного от энергии солнца, а также и от других источников энергии (например, традиционный водонагреватель, работающий на электричестве, газе или дизтопливе), которые страхуют систему при недостаточном количестве солнечной энергии. Нагретая таким образом вода поступает из теплообменника внутреннего блока в радиаторы системы отопления, а вода из резервуара используется для горячего водоснабжения.
Блок управления предназначен для контроля температуры в солнечном коллекторе и резервуаре-теплообменнике, а также для выбора, в зависимости от величины этих температур, оптимального режима работы системы в течение суток. При этом контроллер регулирует поток теплоносителя через теплообменник, определяет направление подачи тепла (на ГВС или на отопление). В ночное время автоматика системы обеспечивает минимально необходимое привлечение дополнительной энергии для поддержания заданной температуры внутри помещения. Система обладает малой инерционностью, быстрым выходом на рабочий режим и позволяет обеспечить:
- Круглогодичное горячее водоснабжение;
- Сезонное отопление с экономией традиционных источников тепловой энергии до 80% (в зависимости от географической широты и климатических условий).
Конструкция элементов
вакуумный коллектор
Конструкция коллекторов с вакуумными трубами состоит из параллельных рядов прозрачных трубчатых профилей. Используются трубы типа ”стекло-стекло”. Внутренняя труба покрыта специальным селективным слоем, который хорошо абсорбирует солнечную энергию и препятствует потерям тепла. Такие трубы функционируют и в пасмурную погоду, и при отрицательной температуре, они преобразуют прямые и рассеянные солнечные лучи в тепло. Инфракрасное излучение, которое проходит сквозь облака, также поглощается и преобразуется в тепло. Трубки обычно выполнены из боросиликатного стекла.
Конструкция вакуумных труб похожа на конструкцию термоса: одна трубка вставлена в другую с большим диаметром. Между ними вакуум, который представляет совершенную термоизоляцию. Для всесезонных систем в коллекторах применяются вакуумные трубы с встроенными термотрубками (тепловыми трубками). Термотрубка – это закрытая медная труба с небольшим содержанием легкокипящей жидкости. Под воздействием тепла жидкость испаряется и забирает тепло вакуумной трубки. Пары поднимаются в верхнюю часть – наконечник, где конденсируются и передают тепло теплоносителю основного контура водопотребления или незамерзающей жидкости отопительного контура. Конденсат стекает вниз, и все повторяется снова.
Приемник солнечного коллектора медный с полиуретановой изоляцией, закрыт нержавеющим листом. Передача тепла происходит через медную „гильзу“ приемника. Благодаря этому отопительный контур отделен от трубок, при повреждении одной трубки коллектор продолжает работать. Процедура замены трубок очень проста, при этом нет необходимости сливать незамерзающую смесь из контура теплообменника.
Резервуар-теплообменник
Конструктивно выполнен в виде бойлера-накопителя. Предназначен для накопления и сохранения тепла, и обычно включает в себя одну или две внутренние теплообменные спирали. Остальное оборудование системы обычно включает насос, манометр, клапан давления, вентили, кран регулировки налива воды, соединители, манометр, вентиль безопасности на 6 атм., набор для безопасного подсоединения к отопительной системе. Как опция бак может оснащаться электронагревателем мощностью от 1 до 3 кВт.
При одновременной потребности в горячей воде и отоплении, солнечная энергия распределяется между нагревом главного котла и горячим водоснабжением. При достижении заданной температуры, автоматика переключает подачу тепла на отопительный контур. Такая последовательность работы системы может быть изменена на прямо противоположную, в зависимости от климатической зоны или времени года. Система сконструирована таким образом, что к ней легко могут подсоединяться другие нагревательные системы.
Системный контроллер для солнечных водонагревательных систем
Контроллер предназначен для контроля температуры в солнечном коллекторе, в резервуаре-теплообменнике и выбора, в зависимости от величины этих температур, оптимального режима работы системы в течение суток.
Контроллер выполняет следующие основные функции:
- Индикацию температуры коллектора;
- Индикацию температуры в резервуаре;
- Индикацию температуры обратного потока теплоносителя;
- Установка температуры включения принудительной циркуляции теплоносителя;
- Установка времени включения и выключения системы отопления;
- Установка температуры и времени дополнительного подогрева;
- Установка температуры «антизамерзания»;
- Индикацию повреждения датчиков.
Типы гелиосистем
Различают два типа гелиосистем: сезонные и круглогодичные (всесезонные)
К сезонным системам относятся вакуумные коллекторы с прямой теплопередачей солнечной энергии воде. В таких системах вакуумные трубки расположены под определенным углом и соединены с накопительным баком. Из него вода протекает прямо в трубки, нагревается и возвращается обратно.
К преимуществам этой системы относится непосредственная передача тепла воде без участия других элементов. Минусом можно считать несколько больший объем воды контура теплообменника (60-200 литров). Основным преимуществом остается низкая стоимость и высокий КПД, до 98 %.
К всесезонным системам относятся вакуумные коллекторы с термотрубками. Принцип действия таких коллекторов прост и припоминает работу установки центрального отопления. Это закрытая система, в которой, через верхнюю часть коллектора и змеевик протекает, незамерзающая жидкость. Эта жидкость забирает тепло из медных наконечников, а затем горячая жидкость перекачивается через змеевик бака-аккумулятора и нагревает воду в баке. Цикл передачи тепла из коллектора к аккумулятору длится до тех пор, пока длится день (и температура на выходе коллектора выше температуры в баке на уровне теплообменника). Работу насоса контролирует электронный контроллер. Датчики контроллера находятся в коллекторе и в баке-аккумуляторе. Они измеряют температуру в системе. Кроме того, расширительный бак предохраняет систему от слишком высокого давления, возникающего при возрастании температуры и не использовании воды потребителями.
Область применения
- Обеспечение горячим водоснабжением жилых домов, коттеджей, дачных домиков, гостиниц, ресторанов, теплиц, бассейнов и т.д.;
- Отопление помещений в весенне-осенний период и экономия энергоносителей системы отопления в зимний период до 50%.
- Поддерживающее отопление помещений при применении с технологией «теплый пол»
Эта статья прочитана 14204 раз(а)!
Продолжить чтение
- Вакуумные солнечные коллекторыСолнечное тепло: горячее водоснабжение и отопление с вакуумными солнечными коллекторами В вакуумном водонагревателе-коллекторе объем, в котором находится темная поверхность, поглощающая солнечное излучение, отделен от окружающей среды вакуумированным пространством, что позволяет практически полностью устранять потери теплоты в окружающую среду за счет…
- Сплит-система с вакуумными коллекторамиКомплект для солнечного теплоснабжения с вакуумными коллекторами и аккумулирующим баком Водонагревательная система c активной циркуляцией. Для холодного климата России наиболее подходят системы солнечного горячего водоснабжения, в которых теплоаккумулирующий бак находится в теплом доме. Коллекторы размещаются на крыше или на отдельной…
- Вакуумный коллектор с баком Suntask STHИнтегрированная система с вакуумным коллектором и баком Suntask STH Интегрированные системы, в которых солнечные вакуумные трубки входят прямо в бак-накопитель тепла, дешевле сплит-систем. Подробное описание особенностей, преимуществ и недостатков интегрированных систем солнечных коллекторов описано в статье «Вакуумные коллекторы с баком».…
- Система с вакуумными коллекторами YFCYСистема с вакуумными коллекторами YFCY Двухконтурная система c принудительной или пассивной циркуляцией. В основном применяется для установки на крыше дома или на балконе. Отличительной особенностью является применение коротких вакуумных трубок, что позволяет легко разместить коллектор на балконе, под окном, на…
- Вакуумный коллектор с тепловыми трубкамиВакуумный солнечный коллектор с тепловыми трубками Солнечный коллектор с тепловой трубой состоит из стеклянной вакуумной и медной тепловых трубок. Вакуумная труба установлена наклонно, под определенным углом. Минимальный угол — около 5 градусов; это требуется для того, чтобы конденсат с верхней…
- Испытания вакуумных солнечных коллекторовИССЛЕДОВАНИЕ И ИСПЫТАНИЯ ВАКУУМНЫХ СОЛНЕЧНЫХ КОЛЛЕКТОРОВ В СИСТЕМАХ ТЕПЛОСНАБЖЕНИЯ Слесаренко И.В. ФГАОУ ВПО «Дальневосточный федеральный университет» Приведены результаты испытаний типовых солнечных коллекторов на специализированном стенде в различные периоды года с учетом климатических условий Дальневосточного региона. В работе рассмотрены особенности эксплуатации солнечных водонагревательных…
Используемые источники:
- https://vremya-stroiki.net/princip-raboty-solnechnogo-kollektora-kak-vybrat-dlya-doma/
- https://www.syl.ru/article/173230/new_solnechnyiy-kollektor-printsip-rabotyi-i-sposobyi-primeneniya-solnechnyie-kollektoryi-dlya-doma
- https://www.kp.ru/guide/solnechnye-kollektory.html
- https://www.solarhome.ru/basics/solar/solar-heat/principle_vacuum.htm
