За последние годы, в наш век высоких технологий, особую ценность приобретают предметы с минимальными показателями затрат электроэнергии на их работу. Такие изделия особенно идеально подходят к отопительным устройствам, эффективно регулируя их производительность. Одним из таких предметов является терморегулятор для обогревателя инфракрасного типа, о нем и пойдет речь в данной статье.
Виды и характеристики терморегуляторов
Термостат – это устройство, позволяющее фиксировать температуру в комнате через определенный интервал времени и одновременно корректируя настройки прибора под необходимые значения. К примеру, когда температура достигает определенной цифры, обогревать принужденно заканчивает цикл работы. И, наоборот, с ее уменьшением – устройство возобновляет свою работу.
Конструктивные характеристики и принцип действия терморегуляторов могут быть различны. Есть два основных вида термостатов для обогревателей:
- механический;
- электронный.

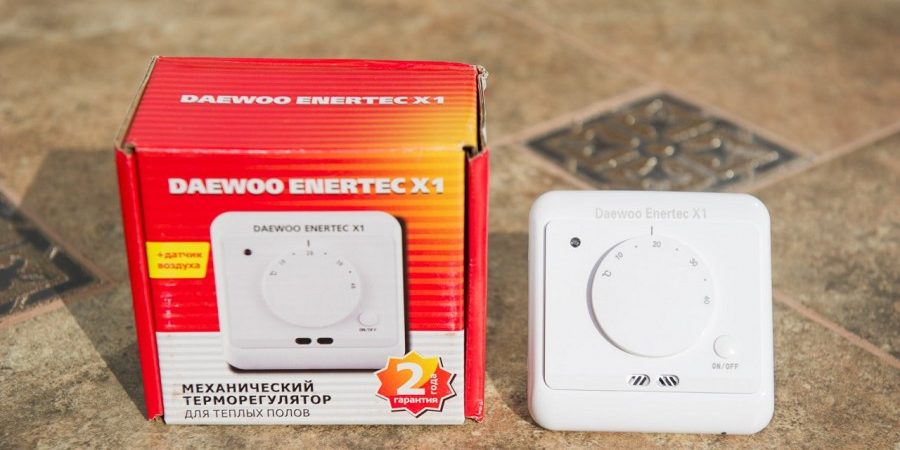

Изделия механического типа состоят из пластмассовой коробки, снаружи которой установлен переключатель. Он бывает круглого типа и легко поддается регулировке в разные положения. Шкала делений может различаться. На некоторых устройствах шаг шкалы составляет 1 градус, но также встречаются приборы с делениями через 2,5.
Кнопка питания терморегулятора находится снаружи на корпусе, рядом же размещается и световой индикатор, представляющий информацию об активности прибора. Новые механические варианты регуляторов температуры оборудованы дисплеем с легким управлением с помощью двух кнопок.
В этом плане, приборы электронного типа имеют больший спектр возможностей в использовании. Как видно на фотографиях терморегуляторов подобного типа, благодаря жидкокристаллическому экрану настройка осуществляется сенсорно. Для сохранения целостности дисплея применяют защитные крышки.
Регуляторы температуры электронного типа, несмотря на высокую стоимость, понятны в программировании и с легкостью впишутся в любой тип помещения.
Подключение терморегуляторов к инфракрасным электрообогревателям
Эффективная работа обеспечивается правильной установкой. Во-первых, нужно продумать в каком месте техника будет находиться. Прибор не должен располагаться в зоне повышенной влажности и вблизи тепловых источников. При несоблюдении этих правил, замер температуры может получиться не точным, что приведет к неправильной работе обогревательного устройства. Следующий важный вопрос – как подключить терморегулятор к источнику питания и к самому обогревателю. Для замыкания цепи используется реле автоматического выключения. Приведем самые распространенные схемы подключения. Первый способ подключения терморегулятора к обогревателю инфракрасного типа заключается в использовании одного термостата на один обогреватель. Данный вариант является самым простым методом подключения терморегулятора своими руками.
Фазный и нулевой провода, выходящие из терморегулятора, следует соединить в определенной последовательности с парой проводов обогревательного прибора.
Второй способ подразумевает параллельное подключение сразу двух обогревательных устройств к одному терморегулятору. Сначала последовательно подключается первый электрообогреватель, от которого выполняется разводка для подключения второго прибора. Есть вариант использования одним терморегулятором больше двух электрообогревателей. Несмотря на сложность подключения, такая схема является самой практичной. Здесь принцип действия устройства основан на применении электромагнитного пускателя для безопасного использования электроприбора.
Некоторые производители могут предложить вам готовую схему, имея в продаже собственные магнитные пускатели. Поэтому, если вы слабо разбираетесь в электротехнике, лучше, предварительно, внимательно ознакомиться с инструкцией для подключения, либо довериться работе профессионалов. Стоимость и виды инфракрасных обогревателей с регулятором температуры на примере трех популярных образцов. Модели инфракрасных терморегуляторов настенного и потолочного типа являются самыми популярными в своем сегменте продукции. Главное их отличительное качество – компактные габариты.
Помимо этого, потенциальных клиентов привлекает оригинальный дизайн изделия и возможность подбора терморегулятора под оформление комнаты. Рассмотрим несколько вариантов.
Никатэн 200
Никатэн 200 считается одним из новых инфракрасных обогревательных устройств. Контроль температуры воздуха осуществляется с помощью встроенного терморегулятора. Прибор снабжен системой безопасности, позволяющей отключать устройство при возникновении нештатной ситуации. Плюсы устройства следующие:
- Твердотельное реле — подключение, устройство, особенности и принцип работы
- Импульсная защита — классификация устройств, схемы подключения, особенности электромонтажных работ
- Промежуточное реле — классификация, назначение, подключение и особенности срабатывания (Инструкция)
- панель из керамического материала;
- размеры 0,3 м на 0,6 м;
- период остывания обогревателя составляет 90 минут с сохранением выделения тепла;
- низкий уровень шума;
- достаточно простая установка прибора.
Обогревательные приборы данной марки представлены на рынке широким выбором при небольшой стоимости около 3500 рублей.
Zilon IR-0.8S
Модель Zilon IR-0.8S можно установить как на стену, так и на потолок. В комплекте к устройству идет терморегулятор для сверки заданных и реальных значений. Защита обеспечивается автоматической блокировкой и выключением прибора. Основные параметры этой модели следующие:
- мощность составляет около 0,8 кВт;
- габаритные размеры 1,19х0,13х0,04 м;
- масса 3,2 кг;
- нет побочных выбросов углекислых газов в помещение;
- низкий расход электроэнергии при работе обогревателя.
Есть у данной модели некоторые недостатки. В частности, при увеличении, либо снижении температуры прибор издает шум в виде потрескивания.
При установке на потолок не всегда хорошо прогревается пол в комнате. Но с точки зрения цена-качество (цена около 2400 рублей), он вполне достоин пристального внимания.
Noirot Royat 2 1200
Инфракрасный кварцевый обогреватель Noirot Royat 2 1200 является универсальным настенным вариантом. Запрограммированный на три режима работы, он идеально подходит к установке в любое помещение.
- Подключение дифавтомата — схемы, правила монтажа и особенности установки своими руками. Пошаговая инструкция начинающего электрика!
- Реле времени: как подключить своими руками? Для чего используется и обзор уровней автоматизации. Виды, маркировка и принцип работы устройства
- Реле контроля напряжения: советы по установке и подключению своими руками. Выбор и принцип работы для однофазной и трехфазной сети
Возможность большего охвата площади обогрева достигается с помощью поворота поверхности обогревательного прибора на угол до 30 градусов. Панель управления, для удобства использования, может крепиться как с левой, так и с правой стороны обогревателя. Технические характеристики:
- обогревательный элемент выполнен из кварца;
- работа прибора осуществляется на разных мощностях в 0,3,0,6,1,2 кВт;
- габариты устройства 0,45х0,12х0,11 м;
- наличие предохранительного устройства и терморегулятора;
- низкий шум при работе обогревателя.
В отличие от предыдущих двух моделей, данный обогреватель отличается более высокой стоимостью, в районе 9700 рублей. Вопрос, как выбрать терморегулятор для инфракрасного обогревателя, может превратиться в непростую задачу. Кроме основной своей функции – обогрева помещения, потенциальному покупателю важна экономичность и безопасность устройства.
Фото терморегуляторов для обогревателя
Монолитный кварцевый обогреватель в настоящий момент является наиболее экономичным и эффективным из всех видов электрических приборов отопления.
Кварцевый отопительный прибор компании ТеплЭко мощностью 400 Вт
Система отопления на основе кварцевых обогревателей представляет собой определенное количество параллельно подключенных приборов, температура которых контролируется одним или несколькими терморегуляторами.
Примечание! Один терморегулятор может контролировать максимум 7 обогревателей. Термостат не входит в комплект поставки, он приобретается отдельно, его розничная стоимость составляет около 1100 руб. Однако наилучшим вариантом является установка отдельных терморегуляторов в каждое помещение. Это позволит избежать ситуации, когда открытая форточка в одной комнате будет влиять на терморегулятор, находящийся в другой комнате.
Конструкция и принцип действия
Конструкция кварцевого обогревателя представляет собой монолитный корпус, выполненный из расплавленного кварцевого песка высокого качества с добавлением мраморной крошки, внутри которого проложен нагревательный элемент в виде хромоникелевой спирали. По спирали проходит ток, тем самым ее нагревая. Рабочая температура нагревательной спирали составляет 980°C, однако во время работы обогревателя она разогревается только до 120°C. Невысокая температура нагрева позволяет продлить срок службы нагревательного элемента.
Комплект поставки компании ТеплЭко
Корпус обладает высокой инертностью, поэтому прибор долго нагревается и долго остывает. Это имеет как положительную сторону (даже в случае отключения электроэнергии, приборы смогут еще некоторое время отдавать тепло помещениям (около 1,5 часов после отключения)), так и отрицательную (если требуется быстрый нагрев помещения, кварцевый настенный обогреватель с этой задачей вряд ли справиться, для нагрева до температуры +95°C ему требуется 20-25 мин).
Принцип работы кварцевого обогревателя схож с функционированием русской печи, которая накапливает тепловую энергию и постоянно отдает ее помещению. Такой эффект достигается благодаря свойствам кварцевого песка.
Благодаря конструкции прибора происходит естественная конвекция: остывший воздух втягивается в пространство между обогревателем и стеной, где разогревается, поднимается наверх и выходит в верхней части прибора.
При выборе любого электрического отопительного прибора, одним из основных критериев является безопасность. Кварцевый обогреватель является пожаробезопасным прибором. Это достигается тем, что нагреватель находиться внутри прибора и не соприкасается с воздухом. К тому же, прибор не нагревается выше +95°C, этого не достаточно, чтобы начал плавиться корпус, т.к. температура плавления кварцевого песка около 1700-1728°C (из-за высокого внутреннего трения сложно определить точную цифру, однако даже минимальной температуры не достаточно для начала процесса плавления). К тому же каждый производитель выпускает защитные решетки, благородя которым исключается возможность случайно обжечься.
Защитная решетка позволяет избежать случайных ожогов. Такой аксессуар приобретает особую актуальность, если в доме есть маленькие дети. Его стоимость составляет 1100 руб/ед.
Преимущества
- Кварцевый обогреватель не сушит воздух. Как уже было отмечено выше, хромоникелевая спираль находиться внутри корпуса и не контактирует с воздухом. К тому же, эта конструктивная особенность исключает вероятность загорания скопившейся на корпусе обогревателя пыли.
- Низкое потребление электроэнергии. Для отопления помещения площадью 16-18 м² кварцевый обогреватель потребляет только 0,4 кВт/ч. Таким образом, для отопления частного дома площадью 100 м² потребуется около 6 приборов, каждый из которых за весь отопительный сезон будет функционировать в среднем 1800 часов. 1800 ч × 0,4 кВт = 720 кВт/ч. 720 кВт/ч × 2 руб × 6 ед. = 8640 руб за отопительный сезон.
- Безопасность.
- Продолжительный срок службы (более 25 лет). Единственное, что может выйти из строя, это сетевой провод, который, в случае выхода из строя, можно заменить самостоятельно.
- Не высокая стоимость. Цена модели ТеплЭко 400 Ватт составляет 3100 руб/ед. Цена обогревателя ТеплоПлит мощностью 450 Ватт – 2700 руб/ед (в Санкт-Петербурге).
- Возможность использования в помещениях с повышенной влажностью (ванные комнаты, душевые, предбанники и т.д.). Обогреватель ТеплЭко мощностью 400 Ватт имеет степень защищенности IP24.
- Легкость монтажа и эксплуатации.
- Приятный внешний вид, который способен дополнительно украсить даже самое стильное помещение.
Недостатки
- Большая масса. Прибор ТеплЭко мощностью 400 Ватт весит 12 кг (600×350×25мм).
Терморегулятор EBERLE RTR-E 6163 для монолитного кварцевого обогревателя
Монолитные кварцевые обогреватели могут быть достойным вариантом для отопления дач и частных домов с непостоянным проживанием. Термостат прибора позволяет установить минимальную температуру, таким образом, чтобы потребление электроэнергии было минимальным и в то же время не промерзли стены или не появилась плесень от сырости.
Перед отъездом с дачи или загородного дома можно установить прибор на минимальную температуру +5°C.
Примечание! Терморегуляторы позволяют устанавливать температуру в диапазоне от +5°C до +30°C.
Монтаж и эксплуатация
Монтаж и подключение монолитного кварцевого обогревателя может выполнить практически каждый, это не требует каких-либо специальных знаний и умений. Из инструментов потребуется только:
- Дрель, либо перфоратор (в зависимости от материала стены) + сверло или бур ⌀6мм;
- Молоток (для забивания дюбеля);
- Отвертка (для крепления кронштейна). Необходимо закрепить 3 кронштейна (один для фиксации верхней части, другие два для нижней части)
Сам обогреватель должен крепиться на стену с соблюдением следующих требований:
- Расстояние от пола до нижней части прибора должно составлять минимум 10 см и максимум 30 см;
- Расстояние до подоконника минимум 10 см;
- Расстояние от задней части прибора до стены 4-5 см.
Совет! Поверхность стены за обогревателем рекомендуется отделать теплоотражающим экраном. Таким образом минимизируются теплопотери помещения.
Если система отопления контролируется терморегулятором, то он, как правило, монтируется на расстоянии 150 см от пола (но не менее 120 см). К тому же, запрещается его установка над отопительным прибором.
Видео
Содержание
Компания «ТеплЭко» производит и продает качественные и энергоэффективные кварцевые обогреватели по доступным ценам.
Каковы отличительные характеристики и особенности устройств от фирмы «ТеплЭко»? Какими преимуществами и недостатками обладают обогреватели? О чем свидетельствуют отзывы потребителей? Ответы на эти, а также некоторые другие вопросы есть в этом материале.
Информация о бренде
Компания «ТеплЭко» существует на российском рынке несколько лет. За это непродолжительное время она уже успела завоевать доверие потребителей и хорошую репутацию. Пользователи продукции бренда рекомендуют приобретать товары своим друзьям.
Приоритетными направлениями деятельности торговой марки является производство, а также продажа энергоэффективных обогревателей нового поколения.
На заводах «ТеплЭко» производство организовано с учетом последних научных и технологических разработок. Весь процесс полностью соответствует российским и международным стандартам, а в работе компании задействованы только профессиональные и опытные сотрудники.
В «ТеплЭко» вы можете приобрести не только единичные товары (что актуально для физических лиц), но также и заказать большие оптовые партии, что выгодно для индивидуальных предпринимателей и юридических лиц. Все получаемые покупателями агрегаты поставляются с официального склада, который находится в Санкт-Петербурге.
При этом вы можете приобрести обогреватель как онлайн (оплатив покупку по безналичному расчету), так и в реальном магазине. Опытные сотрудники компании проконсультируют вас по всем интересующим вопросам и помогут сделать выбор.
На сегодняшний день на территории Российской Федерации успешно функционируют сертифицированных магазинов, а также 2 склада. Несколько из них расположены в центральной части нашей страны, а остальные рассредоточены по всей территории. Общее количество потребителей этой продукции превышает 50 000 человек.
Характеристики
Кварцевый обогреватель от фирмы «ТеплЭко» – это устройство, обладающее энергосберегающими характеристиками. Приборы относятся к категории экономичных в плане стоимости и компактных по размеру. При этом агрегат может использоваться в самых разных сферах и для разных целей, так как является универсальным.
Что касается технических характеристик электрического кварцевого нагревателя, то к ним следует отнести такие показатели, как:
- мощность, равную 400 ваттам;
- размер суточного электропотребления составляет всего 3,5 киловатта;
- весит устройство 12 килограммов;
- имеет эффект «горячий кирпич».
Обогреватель является настенным, поэтому позволяет экономить пространство. Чаще всего его выбирают владельцы небольших домов и квартир, а также те, кто хочет, чтобы обогревающее устройство смотрелось минималистично и лаконично, не привлекало к себе лишнего внимания и не обладало слишком ярким цветом.
Устройство и принцип работы
Обогреватель от компании «ТеплЭко» обогревает помещение благодаря своему особому устройству. Так, в его конструкцию входит специальная плита с установленной спиралью. При активной работе поверхность агрегата может нагреваться до 95 градусов по Цельсию. Благодаря таким высоким температурным показателям прогрев воздуха в квартире или доме осуществляется довольно быстро. Такой прогрев также можно назвать конвективным. От нагревающейся панели одновременно с теплом исходит инфракрасный сигнал. Таким образом, аппарат сочетает в себе сразу несколько функциональных особенностей, одновременно выполняя функции конвектомата и инфракрасного устройства.
Важно отметить, что плита, которая входит в конструкцию обогревателя и является его неотъемлемым элементом, подключается к электросети напрямую. Отсутствие дополнительных автоматических устройств способствует тому, что устройство способно поддерживать стабильную и бесперебойную работу.
Сам же по себе кварцевый обогреватель представляет собой конструкцию, которая находится в целостном корпусе, изготовленном из особого материала – расправленного кварцевого песка. Также к нему добавляется небольшое количество мраморной крошки. Во внутренней части прибора располагается особое нагревательное устройство, которое имеет форму спирали.
Нагревательные элементы, изготовленные из кварца, получают ток из электросети и направляют его по этой спирали. Таким образом, она постепенно начинает нагреваться. Температурные показатели спирали при этом составляют около 980 градусов по Цельсию. Однако в тех ситуациях, когда в работу дополнительно включается особый монолитный нагреватель, данный температурный уровень не бывает выше, чем 120 градусов. Таким образом, имеется возможность значительно повысить ресурс использования прибора и срок его службы.
Агрегаты, производимые и выпускаемые компанией «ТеплЭко», обладают довольно высоким показателем инертности. Благодаря этому нагревательный элемент греется, и, соответственно, остывает продолжительное время. Таким образом, даже после того, как вы отключили устройство от электропитания или если это произошло не по вашей воле (например, отключили электроэнергию), в помещении будет сохраняться высокая температура еще на протяжении 90 минут.
В то же время следует иметь в виду, что для того чтобы нагреть комнату, вам понадобиться около 30 минут.
Преимущества
Обогреватели от бренда «ТеплЭко» обладают характерными особенностями, которые отличают их от всех других устройств. Следует отметить тот факт, что данные агрегаты не пересушивают воздух в помещении, что довольно часто случается при использовании обогревателя в комнате. Такая характеристика обусловлена наличием в конструкции особой спирали, которая является основным компонентом агрегата и не контактирует с атмосферным потоком. Кроме того, особое устройство аппарата защищает вас от таких неприятных проблем, как возгорание пыли, которая может скапливаться на корпусе.
Устройства от «ТеплЭко» помогают экономить семейный бюджет благодаря тому, что они устроены по принципу потребления минимально возможного количества электроэнергии. Кроме того, такие агрегаты полностью безопасны. Особенно это актуально для семей с детьми и домашними животными.
Обогреватели будут служить вам достаточно длительное время. Ресурс устройства рассчитан на 25 лет. Единственное, что может выйти из строя, – это провод, который обеспечивает подключение к сети. Однако его без труда можно заменить самостоятельно в домашних условиях, не прибегая к помощи специалистов.
Доступная цена на устройства – важнейшее преимущество в условиях конкурирующего рынка. Агрегаты от фирмы «ТеплЭко» можно использовать даже в условиях повышенной влажности (например, на кухне или в ванной комнате).
Устройство довольно простое в эксплуатации. С его подключением сможет справиться даже неподготовленный человек. А приятный внешний дизайн позволяет использовать агрегат в рамках любых интерьерных и дизайнерских решений.
Недостатки
Несмотря на то что устройства от «ТеплЭко» обладают большим количеством достоинств, можно выделить и некоторые их минусы.
Энергоэффективные обогреватели не наделены системой регулирования температуры. Если вы хотите обладать такой возможностью, то вам придется отдельно приобретать и устанавливать терморегулятор. Кроме того, кварцевый нагреватель обладает большим весом и может нагреваться на поверхности.
Но достоинства агрегата значительно превышают его недостатки.
Поэтому если вы хотите приобрести недорогое устройство, которое будет осуществлять свои нагревательные функции лучше, чем любой другой агрегат, то вам следует присмотреться к продукции компании «ТеплЭко».
Рекомендации по установке
Для того чтобы установить обогреватель своими руками в домашних условиях, необходимо соблюдать инструкцию и схему сборки.
Так, в первую очередь необходимо определиться с местом в комнате, где вы планируете установить устройство. После этого необходимо на стену приклеить полоску пенофола. Следите за тем, чтобы место установки было расположено не менее чем в 20 сантиметрах от пола.
После этого к стене следует прикрутить кронштейны (правый, левый и центральный) – именно на этих деталях впоследствии будет держаться устройство, поэтому данную процедуру необходимо провести аккуратно и тщательно. Теперь следует приступить к установке самого обогревателя. Также в этот момент можно подключить терморегулятор. После этого можно осуществить процедуру подключения устройства к электросети, соединить провода.
Далее производится монтаж навесного экрана и подставки. Они закрепляются с помощью шурупов.
Инструкция по применению
Для начала осмотрите устройство. Убедитесь в его целостности, отсутствии каких-либо повреждений. Также проверьте исправность кабеля и розетки. Указанные процедуры позволят избежать замыканий электрической сети. После этого включите обогреватель в сеть.
Перед началом эксплуатации внимательно прочитайте инструкцию, которая прилагается в комплекте к устройству. Четко соблюдайте все рекомендации и советы во избежание поломок.
Не трогайте руками нагревающуюся поверхность, так как она является довольно горячей и может стать причиной серьезного ожога. Не накрывайте обогреватель, так как это может привести к внутреннему перегреву. Также не используйте устройство, если уровень влажности в помещении превышает показатель в 95%.
При обнаружении любых дефектов и поломок немедленно предпримите действия по их устранению. Если вы не уверены в своих силах и не обладаете достаточным количеством технических знаний, а также в том случае, если на аппарат еще действует гарантия, доверьте починку специалистам. Самостоятельное вмешательство может только ухудшить ситуации и привести к непоправимым последствиям.
Если вы транспортируете устройство, то убедить в том, что оно находится в строго вертикальном положении. В том случае, если в электросети наблюдаются резкие скачки электроэнергии, то приостановите работу устройства до тех пор, пока система полностью не стабилизируется.
Аналоги
Самым популярным аналогом обогревателей от «ТеплЭко» являются устройства от фирмы Nikaten. Важное отличие подобных агрегатов – наличие в базовом комплекте терморегулятора. Кроме этого, важно отметить, что эти устройства работают по принципу тепловой инерции.
Еще одна фирма-аналог – «Теплодар». Кварцевые обогреватели от данной торговой марки изготовлены из искусственного камня, а внутри корпуса находится набор обогревательных элементов. Срок службы устройств составляет около 20 лет.
«Теплея» – это фирма, занимающаяся разработкой кварцево-оливиновых обогревателей, которые характеризуются повышенным уровнем безопасности.
Обзор отзывов
Если верить реальным отзывам покупателей обогревателей от фирмы «ТеплЭко», данные устройства обладают множеством полезных качеств. Они полностью оправдывают ожидания владельцев благодаря высокому качеству и эффективностью работы.
К основным преимуществам покупатели относят довольно бюджетную цену. Благодаря этой характеристике фирменные обогреватели «ТеплЭко» могут позволить себе приобрести представители практически всех социальных слоев. Еще одно положительное свойство, которое выделяют потребители – это небольшой вес. Обогреватель довольно легко транспортировать с места на место, с его переносом справится один человек.
Отмечается также высокий уровень обслуживания клиентов, который осуществляют как сотрудники официальных представительств, так и онлайн-магазина «ТеплЭко». Консультанты всегда готовы прийти на помощь, если покупатель по каким-то причинам не понимает, почему устройство не работает, ответив на все вопросы в онлайн-консультации или по телефону горячей линии. Если же обогреватель сломался и еще находится на гарантии, срок которой прописан в гарантийном талоне, то любой человек без проблем может обратиться в сервисный центр компании. Специалисты проведут диагностику устройства и в случае необходимости бесплатно произведут ремонт.
Но для того чтобы в обслуживании не отказали, важно на всем протяжении гарантии не заниматься самостоятельным ремонтом обогревателя. В противном случае прибор не примут в ремонт.
Отрицательные комментарии относительно устройств встречаются довольно редко. Чаще всего они связаны с индивидуальными недостатками агрегатов (дефектами или браком) либо вызваны несоблюдением пользователями советов по эксплуатации.
Об установке обогревателей «ТеплЭко» в загородном доме смотрите в следующем видео.
Подключение регулятора к инфракрасному обогревателю
Для обеспечения качественной работы терморегулятора его следует монтировать в месте, свободном от воздействия любых источников тепла, в том числе и солнечных лучей. Высота места установки должна составлять 150 см от уровня пола. Между стеной и устройством рекомендуется уложить слой теплоизоляционного материала, чтобы предотвратить негативное влияние низких температур на точность работы системы. В каждую комнату необходимо устанавливать отдельное устройство, которое может управлять работой нескольких обогревателей, установленных в данном помещении.
После установки терморегулятора в выбранном месте к нему подключаются провода от инфракрасного обогревателя согласно схеме. При этом некоторые схемы предполагают последовательное подключение обогревателя через терморегулятор, а некоторые – параллельное. Параллельное подключение нескольких обогревателей к одному регулятору показано на рисунке 1.
Все манипуляции необходимо осуществлять при выключенном питании. При этом соединительные провода в комплект терморегулятора не входят, поэтому их следует приобрести самостоятельно. Если токовая нагрузка превышает максимально допустимое значение, которое для механических регуляторов составляет 16 А, а для электронных – 8 А, нужно использовать несколько регуляторов или контактор.
Спрос на инфракрасные системы увеличивается с каждым годом. В основном это связано с тем, что при их работе выделяется тепло, похожее на энергию солнечных лучей. С помощью инфракрасного обогревателя, подключенного через электронный или механический терморегулятор, можно создать комфортные условия для проживания, избежав высушивания воздуха в помещении.
Подключение теплого пола к терморегулятору термостату
Немаловажную роль в строительстве и проектировании теплого пола играет терморегулятор – управляющий блок, который обрабатывает информацию, поступающую от температурных датчиков. В зависимости от выбранного режима работы он включает или отключает режим нагрева.
Подключение теплого пола к терморегулятору
Обязательность установки терморегулятора зависит от модификации вашего теплого пола. Если нагрев производится электричеством, то терморегулятор является обязательным элементом конструкции, а вот в водяном теплом поле его можно и не устанавливать. Однако для экономии теплоносителя и регулирования нагрева помещения при нескольких источниках тепла терморегулятор может устанавливаться и в системах теплого водяного пола.
Подключение инфракрасного обогревателя поэтапно
Изначально необходимо выбрать место, где будет устанавливаться обогреватель инфракрасный. Его можно устанавливать на:
- Стене.
- Полу.
- Потолке.
Здесь все зависит только от предпочтений хозяев, но обращайте внимание, что лучше его устанавливать в открытом месте, где ничего не будет мешать нагреву
Как подключить инфракрасный обогреватель
Как подключить инфракрасный обогреватель
- Когда выбрали место необходимо произвести расчеты и поставить обозначение, где будут устанавливаться крепления. Мы рекомендуем использовать «Уровень», с помощью него можно с легкостью все установить.
- Далее делаем все отверстия, если стена деревянная можно использовать дрель, если бетонная соответственно перфоратор.
- Вставляем нашу конструкцию, вбиваем дюбеля и вкручиваем кронштейны.
- Устанавливаем обогреватель на свое законное место.
Вот и первый этап остался позади, теперь переходим к более сложному.
Виды терморегуляторов
Терморегуляторы делятся на механические и электронные. Цена на вторые выше, так как они могут выполнять ряд дополнительных функций. Далее будет рассмотрен каждый вид более детально.
Схема механического терморегулятора.
Механические регуляторы производятся многими компаниями, при этом они мало чем отличаются друг от друга. Почти все модели монтируются на стену врезным или накладным способом, что позволяет их подсоединять к любому типу проводки.
Внутри устройства находится термоэлемент, чувствительность которого определяет точность и цену всего прибора. Стандартная погрешность составляет не более 0,5 °C. Предел регулировки составляет 5-30 °C. Терморегуляторы для ИК обогревателей по принципу своей работы похожи на реле, которые срабатывают при повышении или понижении температуры до заданного значения (имеются входные и выходные контакты, а задача регулятора состоит в их замыкании и размыкании). Работа данного устройства полностью механическая, то есть ему не нужно питаться от стационарной сети 220 В.
Электронные регуляторы отличаются не только наличием жидкокристаллического дисплея и наглядностью работы, но и возможностью программировать работу обогревателя на день, неделю или месяц вперед. То, что на механических устройствах необходимо делать вручную, здесь осуществляется автоматически. Это очень удобно: если вы находитесь на работе или в командировке, то инфракрасный обогреватель может работать на минимальной мощности, периодически прогревая помещение, а нагрев воздуха до комфортного значения можно запустить за 10-20 мин до вашего возвращения домой.
Схема подключения беспроводного термостата.
В данный момент беспроводные термостаты получили широкое распространение и серьезно потеснили своих проводных собратьев. С ними проще работать, не нужно тянуть через весь дом провода от термостата до датчика. Достаточно просто настроить адрес датчика и установить его в месте с устойчивым приемом сигнала от термостата. Что касаемо схем подключения таких устройств, то их может быть две:
Схема ничем не отличается от схемы подключения механического термостата. Включение котла, насоса или сервопривода происходит по появлению тока в цепи.
В данной схем при соединении цепи термостат передает на вход котла напряжение, которое включает котел, насос или сервопривод.
Термостаты ВМТ 1 и ВМТ 2 как подключить
В отличие от радиаторов, инфракрасные обогреватели помогают обустроить отопление на большей площади при гораздо низкой температуре. Это позволяет экономично нагревать современные дома. Чтобы обеспечить тепловой комфорт для пользователей и контролируемую работу напольного оборудования, следует использовать элементы управления. Ниже приведена информация о том, как подключить термостат Ballu BMT 1 и BMT 2, особенностях и преимуществах этих приборов.
Контроль через термостат ВМТ
Тепловой комфорт – это субъективное чувство каждого человека. Это условие, при котором люди выполняют обычную домашнюю работу без излишнего перегрева или переохлаждения. Для регулирования температуры необходимы термостаты, они помогают правильно функционировать инфракрасным обогревателям. ВМТ – это современное электронное устройство с обратной связью, которое поддерживает точную заданную температуру.
Система его управления очень проста и в то же время эффективна – следует установить значение, которого нужно достичь в выбранной комнате. Датчики определяют температуру, а затем включают устройство, чтобы достичь желаемого значения. После этого нагревательные приборы автоматически выключаются. Следующее включение происходит, когда температура начнет падать. Такая система управления экономит электроэнергию – обогреватели работают всего около 4-6 часов в день.
Перед тем как ответить на вопрос, термостат ВМТ 1: как подключить, следует знать, что температура в квартире в значительной степени зависит от расположения обогревателя. Рекомендуется устанавливать его в доступное место, вдали от сквозняков (окна, двери).
Главные преимущества
К основным плюсам терморегуляторов ВМТ относятся:
- легкость употребления (просто используйте циферблат, чтобы установить требуемую температуру в комнате);
- низкие затраты на покупку и последующее обслуживание.
Таким образом, управление температурой внутри дома позволяет поддерживать достаточный тепловой комфорт и сокращать расходы на отопление.
Перед монтажом
Следует знать, что ответ на вопрос: термостат ВМТ 2 – как подключить, напрямую связан с монтажом Ballu BMT 1
Чтобы безопасно их установить рекомендуется соблюдать меры предосторожности:. перед началом работы выключите обогреватель от сети; используйте провода со стандартными цветами и подходящим поперечным сечением
- перед началом работы выключите обогреватель от сети;
- используйте провода со стандартными цветами и подходящим поперечным сечением.
Значение цветов проводов:
- коричневая фаза – управляющий кабель;
- голубая фаза – нейтральный провод N («ноль»);
- красная или черная – фазный проводник.
Рекомендуется использовать провода с поперечным сечением 1,5 мм2.
Установка терморегулятора
Несколько слов о том, как подключить термостат Баллу ВМТ 1. Монтаж прибора должен проходить последовательно:
- Отодвиньте крышку терморегулятора и выверните винты и заглушки.
- В розетке при помощи индикаторной отвертки определяете фазу.
- Коричневый провод (фаза) присоединяете к датчику.
- К третьему проводу по схеме подключаете один конец обогревателя.
- К оставшемуся концу подсоединяете синий провод.
- Между третьим и пятым проводом поставьте перемычку.
- После промежуточного испытания, в котором прозванивают устройство, чтобы проверить, работает ли терморегулятор, надевается пластиковая коробка.
На рисунке ниже указано как присоединить термостат Ballu BMT 1 согласно схеме подключения. К месту расположения прибора прокладывают проводку, которую подсоединяют к нулю или фазе.
На термостат Ballu BMT 2 схема подключения аналогична приведенной выше, только номера клемм разные. После монтажа прибор соединяют с инфракрасным обогревателем отдельно проведенной линией.
Как подключить терморегулятор к инфракрасному обогревателю
С наступлением холодов многие начинают задумываться о дополнительном отоплении своего жилища. Поскольку с началом отопительного сезона, как правило, начинаются ремонтные работы на местах порывов теплотрасс.
Или же появляются мысли перейти на электрическое отопление, как дополнительную альтернативу для загородного дома.
В данной статье речь пойдет о контролирующем температуру устройстве — термостате, а именно мы расскажем о том, как производится установка и подключение терморегулятора к инфракрасному обогревателю.
Нюансы установки
Не будем вдаваться в типы и виды регуляторов, устраивать сравнение и турниры. Все они хороши по своему и будут выполнять свое назначение, служа верой и правдой
Первое, на что хочется обратить внимание — это место установки. Не зависит от того, какого у вас типа обогреватели инфракрасные, панельные, теплый пол, конвекционные. Установка терморегулятора с датчиком температуры воздуха запрещена в следующих местах:
Установка терморегулятора с датчиком температуры воздуха запрещена в следующих местах:
- в непосредственной близости возле обогревателей;
- в местах, где есть сквозняк;
- в зоне обогрева инфракрасных излучателей.
Все эти места непригодны для размещения термостата, поскольку при расположении возле нагревателя, воздух рядом с ним нагреется до нужной температуры раньше, что приведет к ложному срабатыванию, в результате чего помещение не нагреется до комфортной температуры.
Если установить терморегулятор в зоне нагрева ИК нагревателя, его корпус нагреется раньше и исказит показания датчика. В местах где проходит сквозняк датчик не покажет нужную температуру и обогреватели будут перегревать помещение, расходуя лишнюю электроэнергию. Размещение термодатчика по высоте должно производится в зоне комфорта, на уровне 1.5 метра от пола.
Схемы подключения
Всегда, перед установкой и подключением терморегулятора ознакамливайтесь с инструкцией и паспортными данными на устройство. Поскольку производитель указывает требуемое сечение кабеля и дает схему подключения на свою продукцию. В случае отступления от требований и экономии на проводе и термостатах есть большая вероятность выхода оборудования из строя или угрозы пожара.
Для подключения нагревателей обычно рекомендуют применять трехжильный провод ПВС 2.5 мм. Подключить термостат рекомендуется таким же проводом.
Схема подключения терморегулятора к инфракрасному обогревателю мощностью до 3.5 кВт:
Если обогрев помещения осуществляется группой нагревателей до 3.5 кВт, то схема подсоединения будут выглядеть так:
В том случае, если вы обладатель трехфазной сети и обогрев осуществляется группой обогревателей суммарной мощностью более 3.5 кВт, то в схему управления добавляется магнитный пускатель, которым управляет терморегулятор:
Вот по такому принципу производят монтаж регулятора температуры
Как вы видите, существуют некоторые особенности в установке и подключении термостата, поэтому важно изначально ознакомиться с инструкцией от производителя, после чего приступать к основному процессу. Напоследок рекомендуем просмотреть видео, в котором наглядно демонстрируется технология подсоединения контактов на примере достаточно популярного терморегулятора от фирмы Ballu BMT-1:
Напоследок рекомендуем просмотреть видео, в котором наглядно демонстрируется технология подсоединения контактов на примере достаточно популярного терморегулятора от фирмы Ballu BMT-1:
Инфракрасный обогреватель Ballu BIH-0.8. Кировоград
Технические характеристики:
Потребляемая мощность: 0.8 кВт
Минимальная высота установки: 1,8 м
Мин.расстояние при длительном нахождении в зоне обогрева: 0.7 м
Вес нетто: 3,8 кг
Вес брутто: 5,0 кг
Габариты прибора (ШхВхГ): 1190х45х150 мм
Габариты в упаковке (ШхВхГ): 1210х58х170 мм
Инфракрасные обогреватели BALLU BIH-0.8 – современные экономичные отопительные приборы для направленного обогрева. Они незаменимы для локального обогрева рабочих зон в помещениях с высокими потолками или плохой теплоизоляцией, где применение традиционных способов отопления малоэффективно. Возможность локальной установки над местом, где находятся люди, обеспечивает экономичность расхода электроэнергии.
Тепловое излучение инфракрасных обогревателей, подобно солнечному свету, не поглощается воздухом и практически без потерь достигает обогреваемых поверхностей. Тепло передается плотным предметам (пол, стены, мебель), а уже от них – воздуху, что позволяет быстро и равномерно прогревать помещения. Кроме того, более низкая температура воздуха в помещении (при комфортной — на поверхности предметов, пола и стен) создает эффект свежести. Инфракрасные обогреватели работают бесшумно, не перегревают воздух, не создают запаха гари и циркуляцию пыли. А их размещение на потолке позволяет сохранить рабочую зону свободной и предотвратить возможность ожога.
Назначение
Основное: основной и дополнительный обогрев помещений, локальный обогрев рабочих зон в помещениях.
Дополнительное: очистка поверхностей ото льда и снега и поддержание их в таком состоянии, разогрев и сушка материалов.
Сфера применения
Цеха, склады, производственные помещения, строительные, ремонтные, разгрузочные площадки, транспортные узлы и подъезды к ним, теплицы, животноводческие комплексы, зимние сады, хранилища, спорткомплексы, торговые и выставочные центры, магазины, кафе, офисы, частные дома, террасы, беседки и т.д.
Отличительные особенности
- Эффективный обогрев помещений с высокими потолками или плохой теплоизоляцией
- Возможность локального применения
- Комфортный равномерный обогрев
- Высокая экономичность расхода электроэнергии
- Не сжигает кислород и не создает запаха гари
- Установка на потолке сохраняет свободной рабочую зону
- Высокоэффективные излучающие панели из специального алюминиевого сплава с продольным рифлением и анодированием (толщина покрытия 25 мкм!)
- Двухслойная подкладка из теплоотражающих материалов
- Простой монтаж, крепления входят в комплект поставки
- Возможность подключения к терморегулятору
- Гарантия 2 года.
Электромонтажные работы подключение терморегулятора
Сразу стоит обозначить, место для терморегулятора нужно выбирать обдуманно. Желательно, чтобы оно находилось в противоположном углу от места установки обогревателя. Так вы точно гарантируете себе оптимальную температуру в доме.
Как подключить терморегулятор к инфракрасному обогревателю:
- Изначально нужно подключить контакты электрической вилки к клеммным колодкам терморегулятора, она устанавливаются на корпусе.
- Каждое гнездо получило свое обозначение: L – фаза, N – ноль. Количество нулевых и фазных клемм – два. Ведь устанавливать нужно в следующей последовательности: «От сети к регулятору – «От терморегулятора к обогревателю». Вот так все выглядит на схеме.
- Зачищаем все контакты и вставляем их в клеммы, проверяем, чтобы они были хорошо закреплены. Помните о световой маркировке, она поможет не допустить ошибку.
Совет! Если вы решили устанавливать один терморегулятор на два инфракрасных обогревателя, регулятор в этом случае должен быть установлен в самой холодной комнате.
Особенности работы терморегулятора и датчика
Датчик температуры для теплого пола – это устройство, определяющее температуру пола или воздуха и передающее информацию терморегулятору, который представляет собой медный проводник трехметровой длины, соединенный с термосопротивлением. С целью защиты от внешних воздействий датчик защищен стеклянной колбой, а провод покрыт изоляцией из ПВХ. Длину устройства можно уменьшать или увеличивать до 50 метров.
Чаще всего, если датчик для терморегулятора теплого пола ломается, его не ремонтируют, а приобретают новый. При неправильной замене одного из компонентов нередко бывает, что интервал между включением и выключением системы нагрева увеличивается до 5 градусов.
Используемые источники:
- https://electrikmaster.ru/termoregulyator-dlya-obogrevatelya/
- https://otoplenie-guide.ru/otoplenie/electricheskoe/monolitnii-kvarcevii-obogrevatel
- https://stroy-podskazka.ru/obogrevateli/tepleko/
- https://vse-otoplenie.ru/kak-podklucit-termoregulator-k-teplomu-polu
