Газогенератор

В 1923 году профессором Наумовым была разработана газогенераторная установка для 3-тонного грузовика, способная работать на древесном угле или на антраците. Установка была испытана в стационарных условиях совместно с 4-цилиндровым бензиновым двигателем Berliet L 14 мощностью 35 л.с. В 1928 году FIAT-15Ter с газогенератором Наумова совершил пробег по маршруту Ленинград – Москва – Ленинград. Первая половина 30-х годов отмечена многочисленными исследованиями, направленными на выявление оптимальной конструкции газогенераторной установки. Статьи об испытательных автопробегах и новых разработках постоянно появлялись в прессе, в том числе и в журнале «За Рулем». В подавляющем большинстве это были установки для грузового транспорта, что не удивительно – ведь основной транспортной единицей народного хозяйства в период индустриализации являлся грузовик, а не легковой автомобиль. Тем не менее, следует упомянуть созданный в 1935 году ГАЗ-А с газогенераторной установкой Автодор – III, а также ГАЗ-М1 с газогенератором НАТИ-Г12, на котором в сентябре 1938 года был установлен рекорд скорости для газогенераторного автомобиля 60,96 км/ч. Первым серийным газогенераторным автомобилем являлся ЗИС-13, но подлинно массовыми «газгенами» стали ГАЗ-42, ЗИС-21 и УралЗИС-352. Горение углерода топлива можно описать следующим образом: С + О₂ = СО₂ — это полное сгорание топлива, которое сопровождается выделением углекислого газа СО₂; и С + (1/2)О₂ = СО — это неполное сгорание, в результате которого образуется горючий газ – оксид углерода СО. Оба этих процесса происходят в так называемой «зоне горения» газогенератора. Оксид углерода СО образуется также при прохождении углекислого газа СО₂ сквозь слой раскаленного топлива: С + СО₂ = 2СО В процессе участвует часть влаги топлива (или влага, подведенная извне) с образованием углекислого газа СО₂, водорода Н₂, и горючего оксида углерода СО. С + Н₂О = СО + Н₂ СО + Н₂О = СО₂ + Н2 Зону, в которой протекают три описанных выше реакции называют «зоной восстановления» газогенератора. Обе зоны – горения и восстановления – несут общее название «активная зона газификации». Примерный состав газа, полученного в газогенераторе обращенного процесса газификации при работе на древесных чурках абсолютной влажностью 20%, следующий (в % от объема): — водород Н₂ 16,1%; — углекислый газ СО₂ 9,2%; — оксид углерода СО 20,9%; — метан СН₄ 2,3%; — непредельные углеводороды С_nH_m (без смол) 0,2%; — кислород О₂ 1,6%; — азот N₂ 49,7% Итак, генераторный газ состоит из горючих компонентов (СО, Н₂, СН₄, С_nH_m) и балласта (СО₂, О₂, N₂, Н₂О)

Типы газогенераторов

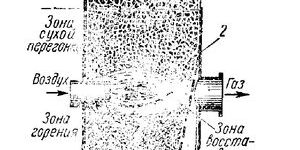

Газогенераторы прямого процесса газификации Основным преимуществом газогенераторов прямого процесса являлась возможность газифицировать небитуминозные многозольные сорта твердого топлива – полукокс и антрацит. В газогенераторах прямого процесса подача воздуха обычно осуществлялась через колосниковую решетку снизу, а газ отбирался сверху. Непосредственно над решеткой располагалась зона горения. За счет выделяемого при горении тепла температура в зоне достигала 1300 – 1700 С. Над зоной горения, занимавшей лишь 30 – 50 мм высоты слоя топлива, находилась зона восстановления. Так как восстановительные реакции протекают с поглощением тепла, то температура в зоне восстановления снижалась до 700 – 900 С. Выше активное зоны находились зона сухой перегонки и зона подсушки топлива. Эти зоны обогревались теплом, выделяемым в активной зоне, а также теплом проходящих газов в том случае, если газоотборный патрубок располагался в верхней части генератора. Обычно газоотборный патрубок располагали на высоте, позволяющей отвести газ непосредственно на его выходе из активной зоны. Температура в зоне сухой перегонки составляла 150 – 450 С, а в зоне подсушки 100 – 150 С. В газогенераторах прямого процесса влага топлива не попадала в зону горения, поэтому воду в эту зону подводили специально, путем предварительного испарения и смешивания с поступающим в газогенератор воздухом. Водяные пары, реагируя с углеродом топлива, обогащали генераторный газ образующимся водородом, что повышало мощность двигателя. Подача водяного пара в газогенератор должна производиться пропорционально количеству сжигаемого в газогенераторе топлива. Существовало несколько способов регулировки подачи пара в камеру газификации: — механический способ, когда вода подавалась в испаритель газогенератора с помощью насоса, приводимого в действие от двигателя и имевшего перепускной кран, который был связан с дроссельной заслонкой. Таким образом, количество воды, подаваемой в газогенератор, изменялось в зависимости от числа оборотов и нагрузки двигателя; — термический способ, когда в испарителе, расположенном вблизи зоны горения, поддерживался с помощью поплавкового устройства необходимый уровень воды, а количество образующегося пара изменялось в зависимости от нагрева испарителя, то есть в зависимости от температуры в зоне горения; — гидравлический способ, когда расход воды регулировался иглой, перекрывавшей сечение жиклера, и связанной с мембраной, на которую действовала разность давлений до и после диафрагмы, установленной в газопроводе, соединявшим газогенераторную установку с двигателем; — пневматический способ, при котором вода подавалась в испаритель газогенератора вместе с воздухом, засасываемым через обычный карбюратор.

Газогенератор ГАЗ-42 состоял из цилиндрического корпуса 1, изготовленного из 2-миллиметровой листовой стали, загрузочного люка 2 и внутреннего бункера 3, к нижней части которого была приварена стальная цельнолитая камера газификации 8 с периферийным подводом воздуха (через фурмы). Нижняя часть газогенератора служила зольником, который периодически очищался через зольниковый люк 7. Воздух под действием разрежения, создаваемого двигателем, открывал обратный клапан 5 и через клапанную коробку 4, футорку 6, воздушный пояс и фурмы поступал в камеру газификации 8. Образующийся газ выходил из-под юбки камеры 8, поднимался вверх, проходил через кольцевое пространство между корпусом и внутренним бункером и отсасывался через газоотборный патрубок 10, расположенный в верхней части газогенератора. Равномерный отбор газа по всей окружной поверхности газогенератора обеспечивался отражателем 9, приваренным к внутренней стенке корпуса 1 со стороны газоотборного патрубка 10. Для более полного разложения смол, особенно при малых нагрузках газогенератора, в камере газификации было предусмотрено сужение – горловина. Помимо уменьшения смолы в газе, применение горловины одновременно приводило к обеднению газа горючими компонентами сухой перегонки. На величину получаемой мощности влияла согласованность таких параметров конструкции газогенератора, как диаметр камеры газификации по фурменному поясу, проходное сечение фурм, диаметр горловины и высота активной зоны. Газогенераторы обращенного процесса применяли и для газификации древесного угля. Вследствие большого количества углерода в древесном угле процесс протекал при высокой температуре, которая разрушительно действовала на детали камеры газификации. Для повышения долговечности камер газогенераторов, работающих на древесном угле, применяли центральный подвод воздуха, снижавший воздействие высокой температуры на стенки камеры газификации.

Принцип работы автомобильной газогенераторной установки

Автомобильная газогенераторная установка состояла из газогенератора, грубых очистителей, тонкого очистителя, вентилятора розжига и смесителя. Воздух из окружающей среды засасывался в газогенератор тягой работающего двигателя. Этой же тягой выработанный горючий газ «выкачивался» из газогенератора и попадал сначала в грубые очистители охладители, затем – в фильтр тонкой очистки. Перемешавшись в смесителе с воздухом, газо-воздушная засасывалась в цилиндры двигателя.

Охлаждение и грубая очистка газа

На выходе из газогенератора газ имел высокую температуру и был загрязнен примесями. Чтобы улучшить наполнение цилиндров «зарядом» топлива, газ требовалось охладить. Для этого газ пропускался через длинный трубопровод, соединявший газогенератор с фильтром тонкой очистки, или через охладитель радиаторного типа, который устанавливался перед водяным радиатором автомобиля.

Охладитель радиаторного типа газогенераторной установки УралЗИС-2Г имел 16 трубок, расположенных вертикально в один ряд. Для слива воды при промывке охладителя служили пробки в нижнем резервуаре. Конденсат вытекал наружу через отверстия в пробках. Два кронштейна, приваренные к нижнему резервуару, служили для крепления охладителя на поперечине рамы автомобиля.

Фильтры тонкой очистки

Высота барботажного слоя воды в очистителе установки ЦНИИАТ-УГ-1 повышалась от нуля до максимума (100 мм – 120 мм) по мере увеличения отбора газов. Благодаря этому обеспечивалась устойчивая работа двигателя на холостых оборотах и хорошая очистка газа на больших нагрузках. Предварительно охлажденный газ поступал расположенную по центру очистителя газораздаточную коробку. Боковые стенки коробки имели два ряда отверстий диаметром 3 мм. Отверстия были расположены наклонно от уровня воды до нижнего края стенок, погруженных в воду на 70 мм. Четыре отверстия, расположенные выше уровня воды, служили для обеспечения подачи газа на холостом ходу. С ростом числа оборотов эти отверстия перекрывались водой. В пространстве над газораздаточной коробкой при увеличении нагрузки создавалось разряжение, и уровень воды снаружи коробки повышался, а внутри, соответственно – понижался. При этом газ, поступая внутрь коробки, попадал в отверстия, расположенные над уровнем воды, и уже в виде пузырьков поднимался вверх, сквозь наружный водяной столб. Очистившись в воде, газ проходил через кольца, насыпанные на сетки по обе стороны газораздаточной решетки, и направлялся во вторую секцию очистителя, где вторично пропускался через погруженную в воду гребенку окончательно очищался в слое колец.

Вентилятор розжига

В автомобильных установках розжиг газогенератора осуществлялся центробежным вентилятором с электрическим приводом. При работе вентилятор розжига просасывал газ из газогенератора через всю систему очистки и охлаждения, поэтому вентилятор старались разместить ближе к смесителю двигателя, чтобы процессе розжига заполнить горючим газом весь газопровод. Вентилятор розжига газогенераторной установки автомобиля УралЗИС-352 состоял из кожуха 6, в котором вращалась соединенная с валом электродвигателя крыльчатка 5. Кожух, отштампованный из листовой стали, одной из половин крепился к фланцу электродвигателя. К торцу другой половины был подведен газоотсасывающий патрубок газогенератора 4. Газоотводящий патрубок 1. Для направления газа при розжиге в атмосферу и при работе подогревателя – в подогреватель к газоотводящему патрубку был приварен тройник 3 с двумя заслонками 2.

Смеситель

Методы уменьшения потерь мощности двигателей газогенераторных автомобилей

Бензиновые двигатели, переведенные на генераторный газ без каких-либо переделок, теряли 40-50% мощности. Причинами падения мощности являлись, во-первых, низкая теплотворность и медленная скорость горения газовоздушной смеси по сравнению с бензовоздушной, а во-вторых, ухудшение наполнения цилиндров как за счет повышенной температуры газа, так и за счет сопротивления в трубопроводах, охладителе и фильтре газогенераторной установки. Для уменьшения влияния указанных причин в конструкцию двигателей были внесены изменения. В связи с тем что газовоздушная смесь обладает высокой детонационной стойкостью, была увеличена степень сжатия. Сечение впускного трубопровода было увеличено. Для устранения подогрева газовоздушной смеси и уменьшения потерь давления впускной трубопровод устанавливали отдельно от выпускного. Эти меры позволяли сократить потери мощности до 20-30%.

Эксплуатация автомобилей с газогенераторными установками

Эксплуатация автомобилей с газогенераторными установками имела свои особенности. В силу повышенной степени сжатия работа двигателя на бензине под нагрузкой допускалась лишь в крайних случаях и кратковременно: например, для маневрирования в гаражных условиях. Инструкция категорически запрещала перевозить на газегенераторных автомобилях огнеопасные и легковоспламеняющиеся вещества, и тем более въезжать на территории, где не допускалось пользоваться открытым огнем – например, топливные склады. Разжигать газогенератор разрешалось только на открытой площадке. Розжиг газогенератора осуществлялся факелом, тягу в при этом создавал электрический вентилятор. Газ, прокачиваемый вентилятором в процессе розжига, через патрубок выходил в атмосферу. Момент готовности газогенератора к работе определяли, поджигая газ у отверстия выходного патрубка – пламя должно было гореть устойчиво. По окончании розжига вентилятор выключали и пускали двигатель. При неисправности вентилятора газогенератор можно было разжечь самотягой. Для этого зольниковый и загрузочный люки газогенератора открывали, а под колосниковую решетку подкладывали «растопку» — стружку, щепу, ветошь. Под действием естественной тяги пламя распространялось по всей камере. После розжига люки закрывали и пускали двигатель. Розжиг газогенератора при помощи работающего на бензине двигателя допускался инструкцией лишь в аварийных случаях, так как при этом возникала опасность засмоления двигателя. При движении автомобиля водитель вынужден был принимать во внимание инерцию газогенераторного процесса. Чтобы обеспечить запас мощности, необходимо было поддерживать отбор газа, близкий к максимальному. Для преодоления трудных участков рекомендовалось заранее переходить на понижающие передачи и поднимать обороты двигателя, а так же обогащать газо-воздушную смесь, прикрывая воздушную заслонку смесителя. В отличие от бензиновых, газогенераторные автомобили требовали более частого пополнения топливом. Догрузку топлива в бункер производили в течение дня во время погрузочно-разгрузочных работ или стоянок. Обслуживание газогенераторной установки было трудоемким. Чистка зольника газогенератора автомобиля УралЗИС-352 предусматривалась через каждые 250 – 300 км. Через 5000 – 6000 км газогенератор требовал полной чистки и разборки. Трубы охладителя рекомендовалось прочищать раз в 1000 км специальным скребком, входившим в комплект инструмента для обслуживания газогенераторной установки. Нижний слой колец фильтра тонкой очистки необходимо было промывать, выгрузив из фильтра на поддон, через 2500 – 3000 км пробега автомобиля. Верхний слой колец допускалось промывать каждые 10 000 км струей воды через люк в корпусе фильтра. Оксид углерода СО опасен для человеческой жизни, по этому перед проведением работ по обслуживанию требовалось открыто все люки проветрить газогенераторную установку в течение 5 – 10 минут.

Дополнительные материалы:

Назад

Если Вы обнаружили ошибку или хотите дополнить статью, выделите ту часть текста статьи, которая нуждается в редакции, и нажмите Ctrl+Enter. Далее следуйте простой инструкции. Машина времени14 августа 2018 в 02:13

Отгремела Великая Отечественная война. Помимо множества проблем, свалившихся на СССР, была и острая нехватка жидкого топлива. Ситуация требовала экстренного решения. И тогда советский автопром пошел по новому для себя пути – газогенераторному.

Послевоенный кризис

В конце ноября 1941 года из авиабомбового завода №316 было создано предприятие по разработке и производству силовых агрегатов для авто, а также трансмиссий к танкам. Так, благодаря решению Государственного Комитета Обороны появился Миасский завод.

Задачи и сроки их исполнения перед предприятием поставили жесткие. Поэтому уже в начале весны 1942 года заводчане выдали готовое поршневое кольцо для нового двигателя ЗиС-5. А их коллеги еще спустя короткое время продемонстрировали трансмиссию. Вообще, только за тот год предприятие произвело порядка 9 тысяч моторов и примерно 15 тысяч коробок передач. Кроме этого на заводе трудились специалисты конструкторско-экспериментального отдела (с февраля 1942 года) под началом инженера А.С.Айзенберга.

Сборка ЗиС-5

Любопытно, что пока шла война, КЭО занимался лишь подготовкой документации. Его звездный час пришелся на послевоенные годы. Тогда страна начала испытывать сильный бензиновый голод. Образовавшийся дефицит требовалось срочно устранить. И тогда на арену вышел Уральский автомобильный завод (тот самый, расположенный в городе Миасс). Хотя многие советские предприятия пытались решить проблему, разведывая газогенераторное направление, роль ведущей скрипки отдали именно УралАзу.

По решению Наркомата (ноябрь 1946 года) предприятие начало налаживать выпуск грузовиков на базе ЗиС-5, оснащенных газогенераторной установкой.

Надо сказать пару слов о том, что представляла собой газогенераторная установка. Она состояла из самого газогенератора обращенного процесса газификации с центробежным нагнетателем. Кроме этого в состав системы входили: циклонный очиститель для грубой очистки газа (до него – охладитель), фильтры для тонкой очистки, вентилятор розжига, смеситель и предпусковой подогреватель (с начала 50-х годов).

Газогенератор ставили справой стороны. Поэтому пассажирская дверь являлась по совместительству и водительской. А вот фильтры тонкой очистки размещали с противоположной стороны. Газогенератор и центробежный нагнетатель соединялись друг с другом при помощи трубы, подводящей воздух. А крепились они (плюс фильтр) на раме двумя балками. Охладитель ставили под платформой вдоль рамы. Фильтры тонкой очистки, смеситель и вентилятор соединялись специальной составной трубой. Кстати, а вентилятор и подогреватель создатели «прописали»слева, немного выше подножки.

Вся эта «адская машина» в печи перерабатывала дрова, получая энергию, которая и приводила в действие авто.

Первопроходец

Пионером стал ЗиС-21А. Его оснастили деревянной кабиной и выгнутыми крыльями. В движение первопроходца приводил газ, получаемый из сожженных поленьев. А поскольку тогда еще точно не знали, каким аппетитом отличается автомобиль, испытания проходили в лесистых районах с налаженной инфраструктурой. Именно древесина стала единственным источником энергии для всего газогенераторного направления. Надо сказать, что в качестве топлива использовались не только поленья, но и любые отходы лесной промышленности.

ЗиС-21А

Единственно требование, которое к ним предъявлялось – отсутствие гнили. Опытным путем удалось установить, что наилучшие результаты автомобили показывали, питаясь дубом, ясенем, буком и березой. Чурки, приготовленные для заправки печки были прямоугольными, а ширина стороны равнялась 6 сантиметрам. Чуть хуже «переваривались» опилки, шишки, солома, кора и лузга. Перед применением их спрессовывали в подходящие по размерам брикеты.

Пока шли испытания, на предприятии соорудили особые сушилки, точнее шахтно-вертикальные печи. С их помощью удавалось получить порядка 20 кубометров годного для использования топлива.

ЗиС-21А

Казалось бы, для нашей страны, богатой лесами, газогенераторные установки – выход из затруднительного положения. Но вскоре вскрылись проблемы. Во-первых, грузовики, питавшиеся «шишками» могли увезти лишь 2,5 тонны. Поскольку им приходилось на себе возить большой запас древесины. Во-вторых, поленья не могли обеспечить работу мотора на полную мощность. Так что выхлоп составлял 45 л.с., а скорость не превышала скромные 48 км/ч. В-третьих, водителю часто приходилось останавливаться, чтобы подбросить в печь новые дрова, а заодно кочергой перемешать догорающие.

ЗиС-21А

Но сдаваться конструкторы и инженеры не собирались. Они всеми силами пытались модернизировать не только сами газогенераторные установки, но и автомобили. Первым делом они усилили шкворневой узел переднего моста и полуоси заднего, а также редуктора. Затем внедрили гидравлический привод тормозов на все колеса. В силовой агрегат установили сменные тонкостенные вкладыши опор коленчатого вала и шатунов. После этого прокачали машины модернизированным центробежно-вакуумным автоматом опережения зажигания.

А топливный бак переместили из-под водительского кресла на левый лонжерон рамы, то есть под грузовую платформу. И уже в 1949 году Центральный научно-исследовательский институт механизации и энергетики лесной промышленности Советского Союз начинает работу над новой установкой. Вскоре комиссии был представлена новая древесно-угольная система – ЦНИИМЭ-16. Ее решено было ставить на ЗиС-21А. После многочисленных испытаний, грузовик был отправлен по маршруту Москва – Минск и обратно. Автомобиль не подвел. Единственный минус – средняя скорость, которая составила 40 км/ч.

ЗиС-21А

В нетронутом состоянии ЦНИИМЭ-16 продержалась недолго. На боевом посту ее сменила установка Г-78А. А ЗиС-21А уступил место УралЗиСу-352Л. Что касается системы Г-78А, ее главным преимуществом перед предшественником стало то, что она могла перерабатывать и сырую древесину, и гнилую. Да и весила она сотню килограммов дешевле. Еще одно отличие заключалось в предварительной очистке газа, которая проходила при использовании циклона. У предыдущей версии за этот процесс отвечал специальный охладитель. Кроме этого УралЗиС-352 получил предпусковой прогрев силового агрегата, который также работал на генераторном газе.

УралЗиС-352

Грузовик весил более 3,5 тонн, а его грузоподъемность осталась на прежнем уровне – 2,5 тонны. Зато двигатель стал чуточку мощнее – 48 л.с., что позволяло автомобилю развить максимальную скорость в 53 км/ч. Но для этого требовалось много топлива. Поэтому на заводе рекомендовали не разгоняться свыше 47 км/ч.

А теперь пару слов о прожорливости. В среднем на 100 километров пробега при скорости в 45-47 км/ч газогенераторный грузовик потреблял 150-160 килограммов поленьев или брикетов. Соответственно, чем выше была его скорость, тем больше уходило древесного «топлива».

УралЗиС-352Л

…По большому счету, УралЗиС-352Л стал последним серийным грузовиком, работавшим на дровах. Его производство продолжалось с 1952 по 1956 годы. За это время было создано порядка 10 тысяч таких удивительных автомобилей.

Правда, еще 1955 году полным ходом шла работа над новым газогенераторным грузовиком — УралЗиС-356. Но приказ сверху не позволил проекту шагнуть дальше бумаги.

Конвейер по сборке УралЗиС-352Л остановился в самом начале 1956 года. На этом эпоха газа, получаемого из древесины, была официально завершена. В стране ликвидировали дефицит привычного топлива, так что газогенераторное направление признали тупиковым.

Павел Жуков

Подписывайтесь на нас в Facebook и Вконтакте!

Материалы по теме

Люди изобрели электричество, научились пользоваться солнечной и ветровой энергией, добывать различные полезные ископаемые, например, нефть и газ. Однако большинство из них всё так же продолжает сжигать в топках дерево. Опилками и прочими отходами деревообрабатывающей промышленности можно пользоваться, если своими руками изготовить газогенераторный автомобиль на дровах. Многие мастера сегодня успешно эксплуатируют подобные устройства.

1 Принцип работы автомобиля</span></h2>

Особенностью газогенератора для автомобиля на дровах является агрегат, в котором происходит добыча газовой смеси. Затем она попадает в ДВС, где осуществляется ее сгорание. В результате этих процессов машина движется. При использовании такого прибора необходимо учитывать, что он занимает немало места и требует использования дополнительного оборудования — фильтра, трубки и радиатора.

Газогенератор — устройство, которое превращает дерево в газ. Всем известно, что именно газ является альтернативным энергетическим источником для автомобилей. Подтверждением этому служит большое количество газовых заправок. Однако добыть топливо самостоятельно не только можно, но и вполне реально. Бортовая конструкция способна вырабатывать столько ресурсов, сколько требуется автомобилю. Однако есть один нюанс: горячее топливо менее эффективно, особенно если в нем присутствуют примеси. Поэтому первым делом его нужно остудить, а затем очистить.

После выхода за пределы агрегата газ движется по трубам к фильтру, а потом к радиатору. Во время движения он очищается от пыли и кислот. Кроме того, снижается его температура. В процессе прохождения по лабиринтам примеси оседают на стенках в виде жидкости или твердых частиц. Через специальный тройник газ соединяется с кислородом и отправляется в двигатель. Затем смесь доходит не только до требуемой кондиции, но и оказывается в двигателе. После этого газ попадает в камеру сгорания и приводит автомобиль в движение.

‘ >Газогенератор автомобильный за 1 день — видеокурс

Подвеска, салон, двигатель и сцепление машины при этом остаются на своих местах. Единственная проблема заключается в том, где поместить газогенератор и как провести трубопровод, чтобы машина была похожа на паровоз. Все эти вопросы следует подробно изучить перед началом работ.

РекомендуемКомбинированный котёл отопления на газе и дровах

2 Суть газогенератора</span></h2>

Автомобиль на дровах своими руками вполне можно сделать. Изготовление газогенератора — посильная задача, впрочем, как и его установка. Для начала важно понять особенности агрегата и суть процесса. Сама конструкция представлена в виде зауженного в нижней части цилиндра. Образно можно назвать его бункером, накопителем для дров в котором является цилиндрическая часть. В узкой половине происходит сгорание.

Заготовки сами опускаются под действием собственной массы. Благодаря этому обеспечивается бесперебойная подача топлива к источнику горения. Зола оседает в специальной емкости, которая периодически требует чистки. Дрова загружаются в люк сверху.

Небольшие заготовки плотно размещают от колосников до крышки. Последняя герметично закрывается, чтобы минимизировать утечки. Устройство разжигают, спустя некоторое время машина может отправляться в путь.

Не следует путать конструкцию с открытым костром. Требуемый для горения кислород порциями подается через специальную трубку. На противоположной стороне располагается отверстие для выхода газа. При порционной подаче воздуха не осуществляется активное горение. Деревянные заготовки подвергаются пиролизу — тлеют на слабом огне, активно выделяя горючую смесь.

‘ >Машина на дровах — сделано в Донецке

Основное назначение газогенератора заключается в получении горючего газа, который называется оксидом углерода. Именно это вещество и будет гореть в ДВС. Эту процедуру можно позиционировать как полное и частичное сгорание, во время которого происходит образование оксида углерода. Кроме того, выделяется и углекислый газ. Дрова при сгорании в контакте с влагой образуют смесь, которая состоит из:

• метана;
• непредельных углеводородов;
• оксида углерода;
• водорода.

Кроме того, в процессе горения происходит выделение нескольких негорючих компонентов. К ним относятся:

• кислород;
• вода;
• углекислый газ;
• азот.

РекомендуемИзготовление водородного генератора своими руками

3 Виды конструкций</span></h2>

Существует три вида газогенераторов для автомобиля. Если кислород подается с нижней части, а газ отбирается сверху — это прямоточное изделие. При подобном размещении патрубков газовая смесь высвобождается при горении внизу конуса. В процессе движения газов через уголь и чурки из дерева происходит отдача воздуха и тепла. После того как заготовки пропускают через себя горячую газовую смесь, они просушиваются и готовятся к пиролизу.

Если подача кислорода для поддержки горения осуществляется в начале узкой части бункера, а газовая смесь отбирается снизу, тогда этот вид устройства именуется обратным или опрокинутым. Зажигание дерева осуществляется внутри, выше колосниковой зоны. Трубы для отвода газа располагаются ниже колосников. Подобный принцип работы аналогичен курительной трубке.

Имеется и альтернативный вариант — камера сгорания у обратного газогенератора ограничивается специальной наклонной перегородкой. Напротив трубы подачи кислорода с обратной стороны перегородки имеется ниша, из которой проводится отбор горючего газа. Патрубки кислородной подачи и отвода газа размещаются на одном уровне. Линия подвода труб пересекает бункер поперек, поэтому подобную конструкцию называют горизонтальной.

‘ >3) Газогенератор на дровах своими руками #3

Прямоточные и горизонтальные газогенераторы хорошо показали себя при использовании торфа, древесного угля или кокса. Опрокинутый вид оборудования широко используется для езды на сухих чурках из дерева.

РекомендуемОчистка испарителя кондиционера своими руками

4 Особенности устройства</span></h2>

Характерной чертой всех газогенераторов является перемещение углекислого газа (диоксида углерода) через разлагающийся уголь. При этом газовая смесь отдает излишки воздуха и преобразуется в оксид углерода. Желательно, чтобы между теплообменником и камерой сгорания размещался циклонный фильтр. Это необходимо для того, чтобы газовая смесь очищалась от всевозможных механических примесей. Подобное устройство может задерживать около 90% летучей пыли.

Радиатор выполняет существенную роль. Охлаждаясь, газ становится более концентрированным и уменьшается в объемах. Это способствует подаче в ДВС большего количества топлива. Мощность двигателя в период эксплуатации напрямую зависит от температурных показателей газообразной смеси. Это обусловлено тем, что газ устойчив к детонации, поэтому его нужно охлаждать для усиления сжатия.

Компактным считается фильтрующий элемент тонкой очистки, сделанный из двух канистр. Внутри емкостей располагают минвату и шлак в гранулах. Они и будут хорошо чистить газ. В нижней части фильтра и теплообменника в обязательном порядке нужно установить краны. Это необходимо для стравливания конденсата. После очистки и остывания газовой смеси выпадает роса. Каждые 200 км езды в емкости собирается около 3 л жидкости.

Сварные швы и места соединения обязательно должны быть герметичными, поскольку в случае утечки при постоянном добавлении дров скорость и производительность двигателя авто будут оставаться на минимальном уровне. Собранный агрегат должен быть хорошо закреплен, чтобы он не разрушился от вибрации во время движения.

‘ >газогенератор на авто своими руками

5 Рекомендации по установке</span></h2>

Газогенераторный двигатель на дровах для автомобиля может быть различных форм и размеров. Для этих показателей не существует каких-либо определенных требований. Однако необходимо учитывать, что прибор должен обязательно быть создан из металла толщиной не менее 3 мм. Где именно установить конструкцию, каждый автолюбитель решает самостоятельно.

При выборе месторасположения важно продумать не только размеры всего агрегата, теплообменника и фильтров, а также длину патрубков. Важно, чтобы загрузка партии топлива происходила через крышку сверху. Во время работы двигателя дозаправка осуществляется с незначительным выделением газа. Если ДВС заглушен, а в устройстве продолжает гореть масса, загрузка новой партии сопровождается появлением обильного облака.

Поместить подобное устройство можно только снаружи автомобиля и обязательно сзади. Это обусловлено тем, что к конструкции должен быть свободный доступ. Чем длиннее планируемые дистанции без дозаправки, тем больше размеры изделия. Составляющие элементы аппарата должны быть сделаны в соответствии с размерами бункера.

Газогенератор на грузовой машине можно разместить между кабиной и бортом с водительской стороны. Трубы, теплообменник и фильтрующий элемент разрешается размещать за кабиной. Фильтр тонкой очистки следует расположить на противоположной части кабины (за дверью пассажира). Для удобного удаления конденсата патрубки и дренажные краны выводят ниже фильтрующего элемента тонкой очистки.

На легковой машине аппарат рекомендуется устанавливать на открытой части. Для этого можно модифицировать багажник, приварить прицеп и т. д. Все зависит от вкусовых предпочтений и фантазий владельца. Не рекомендуется устанавливать оборудование в багажнике под крышкой, так как во время его эксплуатации в салон автомобиля будут попадать дым и угольная пыль.

Газогенератор — агрегат, с помощью которого получается горючий газ. После прогона последнего через очистительные фильтры и охлаждающий радиатор получается чистая и холодная газовая смесь. Оксид углерода может заменить классический вариант топлива, обеспечивая двигателю бесперебойную работу. Бензиновые ДВС функционируют с газогенераторным устройством без существенных потерь производительности.

6 Изготовление своими руками</span></h2>

Производство любого устройства начинается с изготовления чертежа. После изучения подробной информации человек имеет представление о внешней конструкции агрегата. Затем остается воплотить свою идею в жизнь.

Чтобы устройство выглядело эстетично, следует правильно подобрать детали. Для его изготовления понадобятся:

• бочка на 100 л;
• бидон из стали с плотной крышкой на фиксаторах;
• труба с толстыми стенами диаметром 15—16 см и длиной 30 см;
• огнетушитель;
• лист стали толщиной 0,6—1 см;
• часть бытового отопительного радиатора.

Сначала нужно вверху трубы проделать 5—6 отверстий. Она станет верхней частью конструкции. К одному из полученных отверстий следует приварить трубку подачи кислорода. Через остальные будет выходить газ. В нижней части необходимо приварить перфорированное днище из нержавейки. Получится колосниковая часть, на которой разместятся угли. Пыль будет выходить через отверстия.

С внутренней части получившегося стакана приваривается конус из металла для подачи углей. Затем следует приварить металлический лист с отверстием, размер которого совпадает с внутренним диаметром трубы. Конструкция должна размещаться перпендикулярно в верхней части трубки. Лист станет дном бункера. Функции последнего будет выполнять бидон.

Полученную заготовку помещают в бочку и приваривают таким образом, чтобы внизу осталось место для золы, а горлышко бидона размещалось над бочкой. Затем одно из отверстий бидона нужно совместить с камерой сгорания и соединить трубкой подачи кислорода. Далее в верхней части приваривают металлический лист, который перекрывает разницу размеров горловины бидона и бочки. Конструкция готова.

Сделать авто на дровах своими руками не так просто, как может показаться на первый взгляд. Процедура требует больших затрат сил и времени. Однако для умелого мастера, который готов экспериментировать и не боится трудностей, это вполне реальная задача. Очень важно подробно изучить устройство и принцип работы изделия, а также правильно составить его чертеж.

‘ >Газогенератор- серия 2 ( простой ) удачная версия — 2 (+ схема)Фото В качество топливо дрова

Обычно газогенераторными установками оснащают большегрузные автомобили с мощным двигателем, хотя при желании таким устройством может быть оборудован и легковой транспорт.

При этом агрегат имеет относительно компактные размеры, но они все равно не будут пропорциональные габаритам авто. Например, сконструированный для мотоцикла газогенератор на дровах и собранный своими руками будет сопоставим с коляской для транспортного средства. Поэтому назвать его небольшим можно с большой натяжкой. Кроме того, использование газогенераторов с маломощными двигателями приводит к нехватке мощности.

Конструктивные особенности оборудования

Что же входит в комплектацию автомобильного газогенератора? В первую очередь – это устройство в котором происходит процесс преобразования древесины или другого топлива в горючий газ. Но поскольку полученная смесь нуждается в очистке, то ни один генератор для автомобиля не обходится без очистителей.

Причем они представлены в виде трех горизонтальных конструкций и одной вертикальной. В первых происходит предварительная очистка от механических примесей с одновременным охлаждением. Вертикальный очиститель предназначен для более тонкой очистки.

Схема агрегата на дровах

Кроме этого в состав автомобильного газогенератора на дровах входят:

• Отстойник конденсата;
• Смеситель;
• Вентилятор;
• Трубопроводы.

Что касается устройства газогенератора для автомобиля и его основного блока, то он заключен в корпусе и состоит из бункера и отдела для топлива. Крепится этот узел к раме автомобиля.

Вверху располагается фланец, соединяющий все детали в одно целое. Загрузочный люк оборудован крышкой, которая прижимается запорной рукояткой. Отбор газа осуществляется из патрубка. Загрузка топлива осуществляется через специальный люк. Выходя из агрегата, газ проходит очистку последовательно в каждом цилиндре и оттуда поступает в двигатель.

Как работает силовая установка

Автомобили, в которых установлено такое устройство, используют в виде топливной смеси газ, вырабатываемый при сжигании дров, угля или других компонентов. Принцип действия газогенератора на автомобиль, выполненного своими руками основан на неполном сгорании углерода. При этом выделяется третья часть энергии и, следовательно, полученный газ имеет меньшую теплоту сгорания, чем исходный материал.

Смотрим видео, о газогенераторах и принцип работы:

В процесс сжигания древесины или угля с добавлением пара происходит экзотермическая реакция между образующимся составом и водой, что в свою очередь приводит к разделению смеси на водород и углекислый газ. Это приводит к снижению температуры вырабатываемого вещества и в то же время повышает КПД до 80%.

Возможно использование газа без охлаждения, в случае полного сжигания твердого топлива. При этом КПД газификации может достигать 100%.

Но так как в процессе очистки происходит разбавление газа азотом, то его калорийность получается низкой. Но в то же время для его сгорания используется меньше воздуха, следовательно, он ненамного уступает традиционным топливовоздушным смесям.

Газоагрегат для автомобиля своими руками

Одним из самых простых агрегатов будет собранный на основе старого газового баллона. При этом все остальные комплектующие также легко найти и стоят они недорого. Итак, приступаем к сборке автомобильного газогенератора своими руками.

Простой и экологичный

Баллон выполняет функции корпуса. Внутри он разделен на две зоны:

• Загрузки;
• Горения.

И здесь же находится сердцевина газогенератора. Возможно в качестве корпуса использовать и металлический ящик, сваренный из стальных листов.

Но все же лучшим вариантом является баллон, поскольку места сварки со временем могут прохудиться, что приведет к аварийной ситуации. Важно учитывать и то, что при если внутри генератора будет скапливаться газ, то это может привести к взрыву, поэтому лучше собирать конструкцию таким образом, чтобы он сразу выходил в двигатель. Схему газогенератора для автомобиля вы сможете найти в сети.

Смотрим видео, этапы работ:

Но, выбрав за основу газовый баллон, необходимо учесть и то, что в нем может остаться смесь и при резке это способно вызвать небольшой взрыв. Чтобы избежать этого нужно или продуть его сжатым воздухом или разрезать, заполнив водой.

Далее вырезается дно и прорезается горловина под загрузку топлива. Крышка должна быть удобной для того чтобы засыпать древесные отходы. Затем выполняется колосниковая решетка. При этом нужно учитывать, что на нее будет приходиться термическая нагрузка.

Следующий этап – подготовка крышки для бункера. Она может быть выполнена из листа металла, но обязательно изолирована асбестовым шнуром. Чтобы он не пригорал нужно обработать его графитовой смазкой. Купить его можно на хозяйственном рынке.

Далее изготавливается фурма, на которую будет приходиться основная термическая нагрузка, а также фильтр. Если в качестве топлива предполагается использование дров или угля, то эта составляющая является обязательной, так как позволит избавиться от большого количества взвешенных частиц пыли, содержащихся в них. И для того чтобы избежать их попадания в карбюратор и используется фильтр.

Следующая деталь – радиатор. Он может быть выполнен из дюралевых батарей отопления или обычных водопроводных труб. Нужно учитывать, что проходное сечение радиатора должно превышать размер присоединенных к нему труб. Это поможет избежать сопротивление газу при прохождении по нему.

Продолжаем делать агрегат своими руками видео 2:

Последняя деталь – это фильтр очистки. Он может быть выполнен из современных и недорогих материалов, которые легко поддаются чистке и имеют большой срок службы. Чертеж газогенератора для авто легко найти в сети.

Далее остается зафиксировать газогенератор в багажнике и подключить его к двигателю. Для этого подводится трубка, по которой древесный газ будет поступать в мотор. Вместе с ним остается и основное горючее – бензин. И последний шаг – отрегулировать калорийность консистенции.

Эффективность применения газового генератора для авто

В чем же заключается преимущество использования таких агрегатов? В первую очередь в том, что в них применяется топливо, не требующее какой-либо обработки. При этом в таких автомобилях энергия не нужна.

Еще одним плюсом является способность устройств, производящих древесный газ, самозаряжаться. Поэтому нет необходимости устанавливать на автомобиль мощный химический аккумулятор, который к тому же достаточно сложно утилизировать при выходе из строя. В то же время отходами газогенератора является зола, а это как известно прекрасное удобрение.

Но все же самым главным достоинством таких автомобильных генераторов считается их экологическая безопасность. При правильно сконструированном газогенераторе в воздушное пространство попадает намного меньше вредных веществ, чем от работы дизельного или бензинового двигателя.

Однако и некоторые недостатки у самодельных газогенераторов для авто имеются. И одним из них является достаточно большой размер установки. Это связано с тем, что древесный газ обладает низкой удельной энергией.

Генератор для вашего авто

Еще один минус – невозможность достигнуть скорости как при работе на бензине. Это связано с тем, что в древесном газе находится до 50% азота, который не поддерживает горение. Поэтому двигателя достается мало топлива, чем и вызвано снижение его мощности.

К тому же процесс горения происходит достаточно медленно, что не позволяет использовать высокие обороты. Этот аспект приводит к снижению динамических характеристик транспорта.

Естественно, такие автомобили весьма неудобны в эксплуатации, потому что выйти на рабочую температуру генератор может только через 10 минут после запуска. Так что сесть за руль и уехать, как в обычном авто не получится.

Между заправками нужно извлекать золу, что также не добавляет популярности газогенератору. Образование смол, при сжигании древесины, требует использования фильтров, которые нуждаются в регулярном обслуживании.

В общем хотя идея создать автомобиль, работающий на дровах и имеет ряд достоинств, все же она требует дальнейшего усовершенствования. Пока же такое транспортное средство далеко не идеально и нуждается в дополнительном обслуживании, если сравнивать с бензиновыми моделями.
