Применение бойлера косвенного нагрева для горячего водоснабжения

Бойлер косвенного нагрева стремиться максимальным образом использовать тепло вашего котла. Рачительный хозяин давно подметил, что теплогенерирующий котел вполне может поделиться своим драгоценным теплом с другим оборудованием. Зимой так печально наблюдать, как горячие потоки буквально улетают в трубу.

Косвенным образом использование возможностей отопительной системы, становится сегодня все более популярным, среди обитателей загородных домов и коттеджей частного сектора. Непрямой нагрев воды для системы ГВС, является наиболее энергетически эффективным, экономичным и грамотным способом для подогрева воды из всех доступных методов.

Бойлер косвенного нагрева, в противоположность прямому, нагревающему воду посредством газа либо электричества, обеспечивает жилье горячей водой из минимального расчета стоимости. Нагреватель такого типа представляет собой резервуар в виде прямоугольника, куба или бочки изготовленного из металлического листа с теплосберегающим изоляционным материалом и напоминает огромный термос.

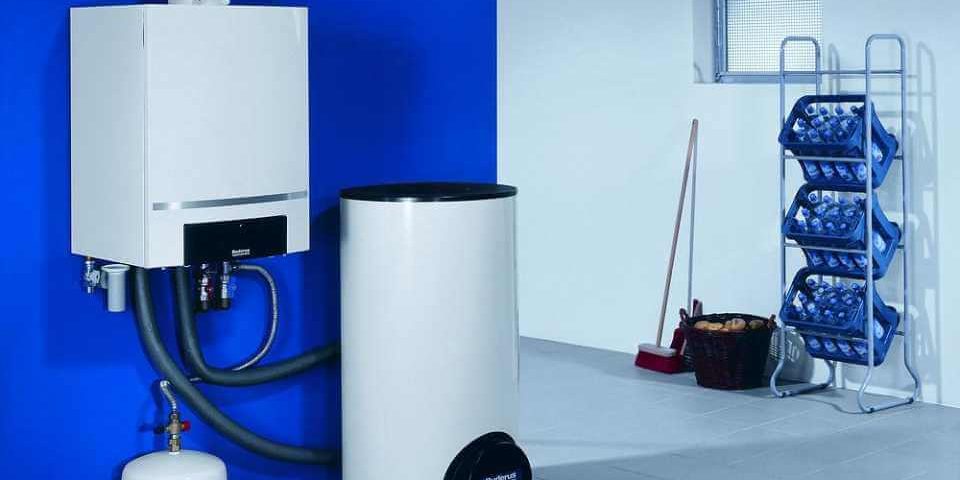

Устанавливается бойлер косвенного нагрева обычно рядом с котлом в котельной, существуют фирменные комплекты, где установка продумана непосредственно на котловое оборудование.

Что такое бойлер косвенного нагрева

Для чего он нужен?, в первую очередь задается вопросом типичный обыватель. Владельцы загородных домов справедливо полагают, что гораздо легче купить двухконтурный котел. Один контур будет использован на обогрев хозяйства посредством системы отопления. Второй контур будет готовить горячую воду для ГВС, таким образом сразу закрываются два вопроса одной покупкой.

Да, подобные рассуждения справедливы, но до определенной поры. Во первых — двухконтурный котел мгновенно переходит в режим приготовления горячей воду как вы только открываете кран. Котел совершенно перестает в это время заботится о вашей системе отопления, бросая ее на произвол судьбы. Попросту котел всю свою мощь направляет на подогрев ГВС, блокируя подогрев теплообменника отопления.

Во вторых, как правило, двухконтурный котел не обладает в полной мере функциональностью газовой колонки, его мощности хватает с трудом на одну точку водоразбора. Получается, если семья вернулась с лыжной прогулки, и домочадцы решили принять душ, то отопительная система будет выключена как минимум на пару часов.

К тому же, остальным членам семьи придется терпеливо ждать всех участников и не открывать кран на кухне, если не хотят услышать лестные слова в свой адрес. Таким образом, лишь на первый взгляд бойлер косвенного нагрева выглядит как лишняя трата финансов. На самом деле это необходимость для обеспечения комфортного проживания. Приемлемым компромиссом, станет вердикт купить бойлер косвенного нагрева, емкостью на 200 литров.

Принципиальная схема бойлера косвенного нагрева

Установленный внутрь теплообменник — сердце конструкции, изготавливается чаще всего из латуни или углеродистой стали, по нему из котла отопления циркулирует теплоноситель. Теплообменник имеет вид спирали, позволяющий довольно быстро и результативно нагревать жидкость в баке.

Через выходное отверстие горячей и входное холодной воды, устройство соединяется с главной водоснабжающей системой. Получается, что устроен бойлер косвенного нагрева более чем просто, и даже не понятно, почему простейшее изобретение так долго не использовалось человечеством.

Затратив всего три с половиной минуты на просмотр видеообзора вы поймете принцип работы бойлера косвенного нагрева, тем более что видео ряд легче воспринимать в пониманию:

Косвенный нагрев имеет следующие преимущества в использовании:

• Главное преимушество — бойлер косвенного нагрева не требует финансовых затрат на эксплуатацию. Он совершенно не обременяет электропроводку дополнительной нагрузкой в пиковый отопительный период, потому что описываемая система не потребляет электричество;

• Вследствие замкнутого контура, вода постоянно циркулирует через котел и находится в горячем состояинии, после открытия крана, потребитель немедленно получает горячий поток не сливая холодный отстой;

• Процесс рециркуляции не только сохраняет воду горячей, но и уберегает систему ГВС от заражения патогенными микроорганизмами – Легионеллами. Поддерживаемая высокая температура, препятствует их развитию.

• Проточная вода исключена от взаимодействия с внутренней поверхностью трубок теплообменника, в нем не откладывается накипь и соли, что обеспечивает возможность долговременной эксплуатации системы котла;

• Большие запасы горячей воды и увеличенная мощность современных конструкций позволяют  жидкости нагревается гораздо быстрей традиционных накопителей. Объемы запасов спокойно дают возможность подключить бойлер косвенного нагрева к двум и более точкам, потребляющим горячую воду.

• Змеевик теплоносителя и и вспомогательный ТЭН защещены от корозии специальным анодом. По сути, анод берет на себя всю нагрузку по корозии, продлевая ТЭНам срок службы.

Есть у данного устройства и некоторые минусы заключающиеся в:

• зависимости от подключаемых тепловых источников;
• в летний период, при отсутствии отопления, бойлер необходимо подключать к электричеству, именно для этого он комплектуется электронагревателями.

По существу, косвенная система нагрева воды использует тепловую энергию, генерируемую твердотопливным или газовым котлом. Сочетание теплогенерирующего устройства и бойлера косвенного нагрева —  вынуждает котел выполнять двойную работу. Особенно преимущество ощущается в зимнее время — получается, что вода нагревается бесплатно, ввиду того что система отопления так или иначе работает.

Зимой, затраты на нагрев воды, могут составлять до одной трети всех счетов за электроэнергию.  Присоединение косвенной системы бойлера к газовому или пеллетному котлу, эффективно способствует экономии наших финансов.

Преимущества и отрицательные стороны бойлера непрямого нагрева

К положительным факторам использования такого бойлера можно отнести:

• Косвенный водонагрев не создает дополнительную нагрузку на электропроводку, особенно в сезон отопления, так как он подключается к централизованному отоплению и никакого отношения к электричеству практически не имеет;
• при грамотном подключении и настройке бойлер способен показывать высокий коэффициент производительности с приемлемым сопоставлением затрат;
• нагреватель, расположенный внутри также как и теплоноситель не соприкасаются с входной водой, обеспечивая тем самым продолжительность эксплуатации и безопасность агрегата;
• всегда есть возможность подключить бойлер косвенного нагрева к другим тепловым источникам, а также одновременно использовать несколько устройств, создавая каскад.

От коррозии бак и аварийный ТЭН предохраняет анод из магниевого сплава. Во избежание предельно допустимого давления, в бойлере установлен терморегулятор и клапан предохранения. Корпус бака может быть в любом исполнении, под самые разные интерьеры.

Наряду с неоспоримыми преимуществами у данной системы присутствуют и недостатки:

• при необходимости переоборудования существующей системы нужно быть готовым к затратам;
• цена бойлера косвенного нагрева весьма высока, первоначальные затраты на преобретение и монтаж потребует значительные финансовые средства. Так, цена всегда будет выше, чем стоимость проточных электрических или газовых водонагревателей;
• после монтажа и первого запуска нагрев первых 100 и более литров воды будет длиться до двух часов, что может отрицательно сказаться на отоплении дома в этот период;
• купить бойлер, это еще пол дела, емкость 100 – 200 литров имеет большие габариты, которые придется учитывать, ваша котельная должна обеспечить свободное место.

Как выбрать бойлер косвенного нагрева

Основным отличием бойлера от традиционного водонагревателя является емкость бака. Для правильного выбора и избежания чрезмерных затрат, при покупке бойлера, нужно знать какой объем воды в потребуется на удовлетворения спроса семейной ячейки. Усредненные показатели представлены такими расчетами: личная гигиена, в день — до 15 литров; мытье кухонной утвари — до 25 литров в день; душ — до 100 литров в день; ванная — до 200 литров.

Принято считать, что один человек расходует порядка ста литров горячей воды, но это, конечно же, условность, реальное потребление зависит от самого человека, и его привычек. Кто-то посещает душевую по два раза в день, другой на прием ванны тратит один день в неделю. Наверняка можно сказать, что больший объем нагревателя будет иметь и большую стоимость.

Вторым важным фактором, влияющим на стоимость бойлера оказывают материалы из которого он исполнен, в частности внутренние его части. Рекомендуется выбирать агрегат с латунным змеевиком, что дает более эффективный нагрев в сравнении со стальным. Латунь удобна также тем, что отчистить от нее накипь гораздо легче чем от стали.

Следует учитывать и уровень защищенности от коррозии. В недорогих моделях поверхность баков покрывается эмалированным слоем либо стеклокерамикой. В более качественных приборах вместо внутреннего покрытия, в производстве бака, используется нержавеющая сталь.

Хороший бойлер должен быть обеспечен теплоизоляционным слоем. В качестве этого материала используются либо базальтовая вата, либо газонаполненный пластмасс — пенополиуретан. Если теплоизоляция бойлера представлена поролоном, лучше обойти вниманием данную модель.

Правильное подключение бойлера косвенного нагрева

Первым шагом, следует грамотный выбор места расположения прибора. Нужно учитывать, в месте монтажа бойлера, быструю и легкую доступность к важным соединительным звеньям системы — это позволит осуществлять регламентные ремонтные работы оборудования и проводить техническое обслуживание.

Модели навесного исполнения бойлера косвенного нагрева, потребуют в месте крепления крепкую кирпичную несущую стенку. Стены из гипсокартона или легкие межкомнатные перегородки не могут обеспечить требуемаю жесткость и не могут в полной мере быть задествованы в монтажных работах

Расстояние от креплений бака до потолка должно быть 15-20 см. Крепежом выступают распорные болты анкерного типа, а их длина и поперечник выбираются исходя и материала стены и объемности бойлера.

Примерная нагрузка на вырывание емкости до 100 литров — от 25 до 25 килограмм, при креплении на бетонную стену будет достаточно болтатолщиной 10 мм в диаметре и 100  мм длинной. Для таких же параметров, но с учетом кирпично-шлакоблочной стены болт нужен диметром в 12 мм длинной 120 мм.

После монтажа к стене нагревателя следует его подключение, для этого:

• на него устанавливается два раздельных крана для перекрытия;
• наматывается фум-лента и присоединяется клапан сброса на линию входа холодной воды;
• выполняется присоединение к водоснабжающей системе гибким шлангом;
• после всех присоединительных операций можно подать холодную вод на водогрев и одновременно откутить кран горячей воды — это позволит стравить возможный воздух.

Подключение бойлера косвенного нагрева

Может быть осуществлено используя как гидравлическую систему, так и электрическую. Самой эффективной считается схема, при которой подключение происходит на 2-х насосах, т. е. гидравлическая схема, где один из насосов выполняет функции обогревателя для помещения, а второй используется для непрямого обогрева непосредственно бойлера. Электроподключение выполняется через систему релейного переключения.

При подключении бойлера косвенного нагрева через два насоса, теплонесущие потоки двигаются в разных направлениях благодаря функционированию рециркуляционных (оборотных) насосов.

Магистраль горячего водоснабжения, идущей из теплоносителя и водонагревателя, единовременно подключена к циркуляционным насосам, а регулирование рабочего режима насосов обеспечивает датчик температуры нагревателя.

За насосами в последовательности обязательно ставится арматура прямого действия в виде обратного клапана, для автономности и независимой работы насосов друг от друга.

Подключение к трубам из различных материалов

Врезка бойлера может несколько отличаться, что зависит от того из какого материала состоит водопроводная труба.

Полипропиленовая труба

Трубы не зашитые в стену не создадут проблем с подсоединением. Работа будет заключаться в разрезе водоснабжающей трубы в требуемом месте и впайке в отверстия тройников, от которых пойдут трубки к бойлеру. Краны соединяются обыкновенными муфтами. Если трубы замурованы, то алгоритм действий немного изменится:

• трубы следует вскрыть;
• происходит врезка;
• отводятся патрубки;
• трубы зашиваются в стену.

Трубы из металлопластика

Так как монтировать скрытым методом такие трубы технологий нет, врезка не будет являться проблемой. Трубы разрезаются, к ним крепятся тройники и подводятся трубы водоснабжения к нагревателю.

Стальные трубы

Подключение к трубам из стали — сложное дело. В этом случае рационально использовать патрубки смесителя, посредством которых будет подключаться бак. На патрубки одеваются тройники, посредством их подсоединения, подключается водогрев и смеситель к одной трубе.

Частые ошибки при подсоединении бойлера косвенного нагрева

Распространенной ошибкой является не подходящее место размещения бойлера. Его следует устанавливать в предельной близости к отапливающему котлу, либо выпуску центрального отопления — это поможет сэкономить на прокладке дополнительных труб и на другой сопровождающей инфраструктуре.

Ванная комната практически идеально подойдет для этого, единственной загвоздкой остается ее небольшие габариты:

Еще одной «популярной» ошибкой является неверное подключение впуска холодной воды. Подключение в последовательном порядке входа-выхода вещества тепловой энергии (теплоностиеля) должно обеспечивать правильную и результативную работу бойлера.

Оптимальным и действенным вариантом для нагрева и теплоснабжения будет вход теплоносителя в водонагреватель сверху, а выход, соответственно, снизу.

Неверное присоединение циркуляционного насоса может повлечь массу неблагоприятных последствий, а именно:

• отличное от горизонтального расположения двигательная ось может привести к скорому истиранию подшипников;
• важным фактором есть содержание насоса в чистом состоянии и защищенности от мусора. Нужно регулярно проверять сетчатые фильтры.

Стоимость оборудования

Потенциальные покупатели сталкиваясь с выбором бойлера косвенного нагрева, решают задачу по поиску приемлемой цены за оборудование с оптимальными функциями. Стоимость представленного в магазинах оборудование сильно отличается в зависимости от модели. Вот лишь некоторые факторы влияющие на ценообразование:

• Компания-производитель. Европейские аналоги в силу влияния высокой стоимости EURO, будут стоить дороже тех же корейских. Тем не менее, уровень качества ведущих брендов Еврозоны: BOSCH, ACV, Viessmann, Buderus, Vaillant, Baxi, Protherm, Drazice, Gorenje, остается всегда на высоте, что делает продукцию востребованной на отечественном рынке.
• Материалы присутствующие в продукции и качественный показатель исполнения бака.
• Комплектующие высококачественные и не очень. Дорогостоящие модели комплектуются баками из латунного или нержавеющего сплава. Корпусная обшивка из такого материала также ведет к увеличению цены.
• Конструктивное решение. Модуль «бак в баке» приводит к удорожанию, в сравнении с традиционной конструкцией бойлера косвенного нагрева.
• Габаритные параметры аппарата. Безусловно, более вместительный бак, предлагается по увеличенной стоимости.
• Функциональные возможности. Оснащение входом для системы рециркуляции требует дополнительных затрат производственного процесса.Как можно догадаться, продавец все включит в итоговую цену.

На начало 2018 года, цена за конструкцию бойлера косвенного нагрева иностранного производства, с объемом от 100 литров формируется в районе 50-90 тыс. руб. Стоимость аналогичного бойлера с объемом 300 литров возрастает до 100 тыс. руб., а за аппарат вместимостью 1000 литров, придется выложить 350-450 тыс. руб.

Заключение

Исходя из многочисленных положительных отзывов обладателей бойлеров непрямого нагрева, можно увидеть, что система довольно популярна и востребована. При покупке той или иной модели, практически всю информацию можно найти в интернете, там же можно и проконсультироваться в интернет-магазинах специализирующихся на такой технике.

Для частных домов такие конструкции будут незаменимым помощником в экономии средств, а про отсутствие горячей воды можно будет забыть.

Жизнь современного человека, который привык к комфортным условиям, трудно себе представить без горячей воды. К сожалению, работа центрального водоснабжения оставляет желать лучшего. Горячая вода подается с постоянными перебоями, а некоторые дома и вовсе не подключены к центральному отоплению. В таких случаях неплохим решением становится подключение бойлера косвенного нагрева.

Что представляет из себя бойлер косвенного нагрева?

В России бойлером обычно называют бак или нагреватель, который снабжает дом/квартиру горячей водой. Существует 2 вида бойлеров:

• прямого нагрева;
• косвенного нагрева.

Бойлер косвенного нагрева — водонагреватель, который выделяет тепло, поступающее из системы отопления.

Основное отличие такого вида нагревателя от других заключается в том, что бойлер нагревает воду не от электричества или газа, как в случае с прямым нагревом, который подает воду благодаря тэну или газовой грелки, а снабжает квартиру горячей водой от центральной отопительной системы.

Внешний вид такого нагревателя напоминает бочку, но в последнее время очень популярными стали модели прямоугольной или кубической формы. Последние выполнены в едином стиле с котлом и обычно устанавливаются прямо под ним, экономя место в котельной.

Отдельно отметим бойлеры косвенного нагрева от европейского бренда STOUT. Эти бойлеры универсальны, продаются с емкостями от 75 до 200 литров — подойдут для квартиры или дома практически любой площади. Каждый этап технологического процесса производства бойлера STOUT отвечает европейским нормам ISO, на всех этапах изделие проверяется на герметичность.

Бренд внимательно следит за продуктом, проводит аудит каждого 50-го бойлера. Проверяется абсолютно все, начиная от качества упаковки, заканчивая тестированием режимов работы. Благодаря этому бойлер косвенного нагрева STOUT надежен, прост в эксплуатации и будет служить долгие годы.

За подробностями переходите на  stout.ru.

Как работает бойлер косвенного нагрева?

Внутренняя часть бойлера обычно стальная или пластиковая, а сама емкость для нагрева воды изготовлена из теплоизолирующего материла. Внутри бака находится теплообменник из латуни или стали, по которому проходит теплоноситель из котла отопления. Обычно его изготавливают в форме змеевика, чтобы обеспечить максимально быстрый и эффективный нагрев бака. Для защиты от коррозии используют магниевый анод, чтобы обезопасить бак от повышения давления, внутри бойлера устанавливают термостат и предохранительный клапан. Внешний корпус бака обычно выполняется в дизайнерском стиле производителя. Сегодня на рынке можно встретить и другие модели бойлеров с косвенным нагревом — водонагреватели «бак в баке» или бойлеры с несколькими теплообменниками. Но встретить их в продаже можно они крайне редко.

К системе водоснабжения бойлер косвенного нагрева подключается через ввод для холодной и вывод для горячей воды.

Холодная вода наполняет емкость для нагрева, а на выходе горячая вода попадает к потребителю. Каждый бойлер косвенного нагрева связан с трубопроводом, через который теплоноситель попадает в котел для очередного нагрева. На таком трубопроводе обязательно устанавливается насосно-смесительная система, которая отвечает за циркуляцию воды.

Плюсы и минусы схемы работы

Основные преимущества работы бойлера косвенного нагрева:

• работа такого водонагревателя не перегружает электропроводку в отопительный сезон, так как бойлер зависит от центрального отопления и не расходует электричество;
• при правильном проектировании бойлер имеет очень высокие показатели в области производительности и оптимальное соотношение затрат;
• внутренняя поверхность нагревателя и теплоноситель не взаимодействует с проточной водой, что обеспечивает безопасную и долгую службу агрегата;
• за счет рециркуляции горячая вода идет сразу после открытия крана;
• бойлер косвенного нагрева всегда можно переключить на альтернативный источник тепла либо использовать несколько.

К сожалению, каждая схема работы помимо положительных, имеет и негативные стороны:

• чтобы переоборудовать систему, потребуются дополнительные затраты;
• стоимость бойлера с косвенным нагревом гораздо выше газовых или электронагревателей;
• первоначальный нагрев воды (объемом более 100 литров) длится от 1 до 2 часов, это может негативно сказаться на качестве отопительной системы помещения;
• для бойлера объемом 100 литров и более необходимо отдельное помещение по причине внушительного размера прибора.

На что обращать внимание при выборе бойлера косвенного нагрева?

О факторах, влияющих на потребление энергии бойлером, можно прочитать здесь: https://teplo.guru/vodonagrevateli/skolko-energii-potreblyaet.html

Самая главная характеристика бойлера — это его объем. Вам нужно примерно прикинуть, сколько воды необходимо для комфортного существования для вашей семьи. Исходя из средних показателей, на личную гигиену человек тратит 5−15 литров в день, на мытье посуды — 15−25 л/день, на принятие душа — 50−100 л/день, на принятие ванны — 150−200 л/день.

Считается, что на одного проживающего необходимо 80−100 литров горячей воды, конечно, этот расчет условный, все зависит от предпочтений и привычек проживающих. К примеру, кто-то любит принимать душ два раза в день, другой обходится принятием ванны раз в неделю. Чем больше объем бойлера, тем выше его стоимость.

Следующее, на что нужно обратить внимание при покупке — это материал внутренней части водонагревателя.

Отдавать предпочтение нужно бойлерам со змеевиком из латуни. Нагревать воду он будет более эффективно, нежели стальной, кроме этого чистить латунный змеевик гораздо проще. Емкость для нагрева воды должна быть защищена от коррозии. В более дешевых моделях баки покрывают слоем эмали или стеклокерамики. Дорогостоящие приборы защищены от коррозии нержавеющей сталью. Кроме этого, не стоит забывать о теплоизоляции агрегата, качественные бойлеры имеют изолированы минеральной ватой или пенополиуретаном. Моделей с поролоновой изоляцией лучше избегать.

Пошаговая инструкция по сливу воды и чистке бойлера находится здесь: https://teplo.guru/vodonagrevateli/slivaem-vodu-iz-boilera.html

Схема подключения бойлера косвенного нагрева

Бойлер можно подключить по гидравлической и электрической системе. Схема подключения на двух насосах или гидравлическая считается наиболее эффективной.

Один насос используется для обогрева жилого помещения, второй — для косвенного нагрева самого бойлера. Электрическая схема подключения предполагает систему переключения режимов — реле.

В двухнасосной схеме подключения бойлера потоки теплоносителя передвигаются в различных направлениях за счет работы циркуляционных насосов. Линия горячей воды (бойлера и отопительного котла) параллельно подключены к насосам, за счет термодатчика нагревателя регулируется режим работы насосов. В цепи после каждого насоса устанавливается обратный клапан, чтобы насосы работали автономно, независимо друг от друга. В представленной схеме отопительный контур отключен, но это практически не влияет на скорость нагрева воды в батареях.

Изготовить бойлер косвенного нагрева самостоятельно поможет данная статья: https://teplo.guru/vodonagrevateli/samodelnyi-boiler-kosvennogo-nagreva.html

Типовые ошибки при подключении

Первая ошибка, с которой чаще всего сталкиваются — это неправильное место установки бойлера косвенного нагрева. Устанавливать его нужно максимально близко к отопительному котлу или к выходу центрального водоснабжения.

Следующая ошибка — неправильное подключение подачи холодной воды. Последовательное подключение входа и выхода теплоносителя обеспечивает эффективную работу водонагревателя. Для достижения оптимальных результатов нагрева и отопления теплоноситель должен входить в бойлер сверху и выходить снизу.

Неправильное подключение циркуляционного насоса влечет за собой множество отрицательных последствий:

• ось двигателя должна располагаться горизонтально, это поможет избежать раннего износа подшипников;
• насос должен быть защищен от попадания мусора, нужно постоянно следить за состоянием сетчатых фильтров.

Современный рынок отопительных систем предлагает широкий выбор бойлеров и других водонагревателей, поэтому каждый сможет найти для себя модель с оптимальным соотношением цена-качество. Для консультации всегда можно обратиться в сервисный центр, где Вам обязательно окажут помощь в проектировании, монтаже и обслуживании отопительных приборов.

Накопительные водонагреватели, работающие от электричества, обеспечивают нужный расход горячей воды, но долго набирают температуру — 1.5…2 часа в зависимости от объема бака. Более привлекательный вариант – специальная емкость для ГВС, прогреваемая котлом отопления в течение 10—30 минут, разница ощутимая. Цель публикации – разъяснить пользователям, что такое бойлер косвенного нагрева, рассмотреть устройство агрегата, дать практические рекомендации по выбору и подключению накопителя своими руками.

2 типа емкостных нагревателей для ГВС

Бытовой бойлер косвенного нагрева – это металлический резервуар объемом 50…300 литров, использующий для приготовления горячей воды сторонний источник тепла – котел, печь с водяным контуром либо солнечный коллектор, реже — геотермальную установку (тепловой насос). По устройству и принципу действия водогрейные аппараты делятся на 2 разновидности:

1. Наиболее распространенный вариант – с теплообменником в виде змеевика, сделанного из меди или нержавеющей стали.
2. Конструкция «бак в баке», где нагревательным элементом служит внутренняя емкость из нержавейки.

Накопительному резервуару придается цилиндрическая или другая форма, но обязательно — с закругленными торцами. Поскольку водопроводное давление нередко достигает 6—8 Бар, сварной прямоугольный танк (от английского tank) долго не прослужит – плоские стенки выгнутся от напора воды, емкость лопнет по швам.

Справка. Некоторые модели двухконтурных газовых котлов комплектуются резервуарами косвенного нагрева, расположенными внутри теплогенератора, как показано ниже на фото. Вместительность встроенных накопителей не превышает 80 л.

Чтобы максимально прояснить ситуацию и помочь выбрать водонагреватель, дадим подробное описание каждого типа косвенных бойлеров.

Аппараты со спиральным теплообменником

Емкостный бойлер данного типа состоит из следующих элементов:

• бак косвенного нагрева, изготавливается из нержавейки либо черного металла, покрытого термостойкой эмалью;
• металлический резервуар оснащен патрубками для присоединения к водопроводной сети и погружными гильзами под монтаж термостатов либо датчиков температуры;
• внутри бака установлен нагревательный элемент – спиральный змеевик, подключаемый к системе отопления частного дома;
• для защиты стального сосуда от воздействия электрохимической коррозии используется магниевый либо титановый анод, который постепенно разрушается в процессе эксплуатации;
• снаружи танк изолирован пенополиуретаном толщиной 30—50 мм, лицевая обшивка — тонколистовой крашеный металл или кожух из полипропилена;
• на переднюю часть аппарата выведена шкала стрелочного термометра.

Примечание. Иногда производители снабжают свои изделия патрубком с краном опорожнения, автоматическим воздухоотводчиком и другими полезными дополнениями.

Принцип работы бойлера довольно прост: через верхний патрубок в змеевик подается теплоноситель с температурой 70—90 °С, быстро нагревающий весь объем воды в баке. Охлажденный теплоноситель возвращается обратно в котел через нижний патрубок.

Отбор горячей воды производится из верхней зоны емкости, пополнение предусмотрено снизу. Загрузкой (подогревом) до установленной температуры ведает термостат и трехходовой клапан, входящий в схему обвязки бойлера, которую мы разберем далее.

Информация для сравнения. Водяной теплообменник «косвенника» развивает мощность от 12 кВт (бак 80 л) до 25 кВт (200 л) при нагреве на 45 градусов, температура котловой воды – 80…90 °С. В электрических бойлерах используются ТЭНы мощностью 1.5…2.5 кВт. Максимальное время нагрева 100 л воды – 43 и 240 минут соответственно, минимальное – 25 и 150 мин (данные французского производителя Atlantic).

Мы рассмотрели относительно дешевую модель одноконтурного водонагревателя. Какие еще разновидности аппаратов можно найти в продаже:

• бойлер с двумя теплообменниками для присоединения дополнительного источника тепла;
• комбинированный накопитель с ТЭНом для прямого нагрева воды, схематично изображенный на эскизе;


• вертикальные модели в напольном и настенном исполнении;
• подвесные бойлеры различной формы — круглые горизонтальные, узкие вытянутые (Slim), плоские двухкамерные;
• универсальные накопители, прикрепляемые к стене в любом положении — горизонтальном либо вертикальном.

Важный момент. В настенных версиях бойлеров штуцеры расположены снизу, а внутри резервуара стоит трубка забора горячей воды из верхних слоев. В напольных моделях присоединительные резьбы находятся сверху или сбоку аппарата, а трубка опускается на дно танка от штуцера подачи холодной воды. Как работает водонагреватель, смотрите на видео:

Конструкция «бак в баке»

Внешне бойлер не отличается от «собрата» — цилиндрический утепленный корпус, патрубки для подсоединения теплонесущей и санитарной воды, шкала термометра. Изнутри водогрейный прибор устроен иначе:

1. Наружный резервуар, сделанный из обычной углеродистой стали, служит водяной рубашкой для внутреннего бака. Между стенками двух сосудов циркулирует теплоноситель, нагретый до 80—90 °С.
2. Внутренняя цилиндрическая емкость сварена из нержавеющей стали.
3. Внутрь нагреваемой емкости опущена гильза датчика температуры и трубка подачи / отбора воды (зависит от ориентации корпуса в пространстве). Магниевый анод отсутствует.
4. Полезная вместительность контура ГВС составляет примерно 70% от общего объема бойлера.
5. Тепловая мощность 100-литрового аппарата достигает 18 кВт при площади поверхности нагрева 1.03 м², время полной загрузки – 10 минут (данные бельгийского производителя ACV).
6. Разогретый бойлер способен функционировать в проточном режиме – теплообменной площади хватит на производство горячей воды «на ходу». Одно условие: котельное оборудование должно обеспечить нужный расход теплоносителя. Например, модель 100 л (бак ГВС – 70 литров) может запросить 1.5…2.5 тонны теплоносителя в час.

На приведенной схеме, где показана емкость в разрезе, хорошо заметен волнистый профиль стенок бака, сделанный по таким соображениям:

• гофрированная структура боковых стенок позволяет сосуду увеличиваться / сжиматься при нагреве / охлаждении воды;
• увеличивается площадь теплообмена;
• подвижность волнистого профиля провоцирует самоочищение внутренних поверхностей от накипи.

Водонагреватели «бак внутри бака» также предлагаются в комбинированном исполнении – с ТЭНом прямого нагрева. Трубчатый элемент автоматически включается при остывании содержимого бойлера до определенной температуры либо работает летом, когда отопительное оборудование отключено. Температура задается пользователем с помощью электронного блока управления.

Уточнение. В отличие от электрических бойлеров, ТЭН подогревает котловой теплоноситель, а не санитарную воду внутри нержавеющего бака.

Двустенные водонагреватели косвенного нагрева более эффективны и долговечны, изготовители декларируют гарантийный срок службы 5—10 лет. Дополнительный плюс – упрощенное обслуживание, пользователю не нужно проверять состояние магниевого анода и возиться с заменой каждые 2 года. Теперь о минусах:

• греющая рубашка отнимает 25—30% полезного объема танка, традиционный змеевик – до 10%;
• модели, оборудованные электрическим ТЭНом, нельзя монтировать горизонтально;
• агрегат транспортируется только в вертикальном положении.

Примечание. Бойлеры, предназначенные для горизонтального монтажа, крепятся к стене «холодным» патрубком книзу.

Существенный недостаток водонагревателей – приличная стоимость. Сравним 2 агрегата, сопоставимые по качеству: ACV SMART LINE E 300 и DRAZICE OKC 300 NTRR общим объемом 300 литров. Бельгийский нагреватель ACV «бак внутри бака» обойдется в 1720 у. е., цена бойлера «Дражице» со змеевиком — 750 у. е. Чешская модель с двумя теплообменниками стоит вдвое дешевле одноконтурного «бельгийца».

Выбираем косвенный бойлер

Чтобы правильно подобрать резервуар косвенного нагрева для частного дома или квартиры, выясните следующие моменты:

1. Число постоянно проживающих людей и режим водоразбора. Цель – рассчитать общий расход санитарной горячей воды.
2. Производительность водонагревателя ограничена мощностью котла и солнечного коллектора. Если источник тепла еще не установлен, подбирайте отопительное оборудование с учетом запаса мощности 50—100% на загрузку бойлера.
3. Отведите место под размещение аппарата и продумайте способ монтажа – настенный либо напольный.
4. Определитесь с функционалом нагревателя – нужен ли ТЭН, второй теплообменник.

Совет. При выборе места расположения накопительной емкости учтите нюанс: рядом с бойлером ставится расширительный бачок, чей объем составляет 10% от вместительности основного резервуара. Лучший вариант размещения в загородном коттедже – помещение котельной.

Расчет потребления воды из системы ГВС мы предлагаем вести по минимальным показателям. В сутки 1 человеку требуется 20 л теплой воды на помывку (душ) и 12 литров – для хозяйственных нужд, всего – 32 л. Значит, семье из 2 чел. понадобится бойлер полезным объемом 50…80 л, для троих жильцов – минимум 100 литров. Если хочется наполнять ванну, выбираем танк на 120 л и более. Упрощенный алгоритм подбора отражен в таблице:

Скорость нагрева бака сильно зависит от мощности теплогенератора. Если здание отапливается котлом 10—15 кВт, ставить накопитель на 200 л бессмысленно – пока вода нагреется, дом успеет остыть. Дело в том, что приоритет загрузки бойлера выше, нежели отопление. Упрощенно: пока бочка не прогреется до нужной температуры, радиаторная сеть не получит требуемое количество тепла.

Приведем пример расчета мощности котла:

1. Исходные данные: объем бойлера составляет 200 литров, температура в системе ХВС – плюс 10 °С, ГВС – 50 градусов.
2. Для нагрева 1 кг воды на 1 градус потребно 1.16 Вт тепловой энергии. Считаем расход теплоты за 1 час: 1.16 х 200 х (50 — 10) = 9.28 кВт.
3. Чтобы сократить время загрузки вчетверо (до 15 мин), нужно подать в 4 раза больше энергии – 9.28 х 4 = 37.12 кВт. Результат: мощность отопительного агрегата в максимальном режиме – 40 кВт, иначе бойлер станет нагреваться дольше.

Общие рекомендации по выбору «косвенника»:

• если позволяет бюджет, лучше купить нагреватель типа «емкость в емкости» — аппарат более эффективен в работе, обслуживание – только ежегодная промывка;
• всегда выясняйте полезную вместительность резервуара – она меньше заявленных габаритов на 10—30% из-за объема, занимаемого теплообменником;


• накопитель большой емкости лучше брать в напольном исполнении;
• для жилища в многоквартирном доме подойдет горизонтальный бойлер, подвешиваемый ближе к потолку;
• при отсутствии солнечных коллекторов стоит обратить внимание на комбинированные модели, обеспечивающие работу ГВС в течение теплого периода;
• минимальная толщина стенок эмалированного бака должна составлять 2 мм.

Примечание. Толщину металлических стенок рабочего резервуара можно прикинуть по весу танка. Качественный бойлер 80 л, сделанный из металла 2 мм, «затянет» примерно 25 кг.

Железные танки, покрытые термостойкой пластичной эмалью с добавлением циркония, практически не уступают нержавеющим в надежности, зато обходятся гораздо дешевле. Слабое место нержавейки – сварные швы, успешно корродирующие в случае полной выработки магниевого анода. Кстати, лучше выбирать изделие с титановым электродом – он служит втрое дольше.

Обвязка «косвенника» с котлом

Первым делом агрегат нужно установить на полу либо надежно прикрепить к капитальной стене из кирпича или бетона. Если перегородка построена из пористых материалов (пеноблок, газобетон), от настенного монтажа лучше воздержаться. При напольной установке соблюдайте расстояние 50 см до ближайшей конструкции – просвет необходим для обслуживания бойлера.

Важно. Перед креплением настенной горизонтальной модели бойлера внимательно изучите инструкцию. Обычно аппарат вешается таким образом, чтобы патрубок холодной воды находился снизу. Если бак перевернуть вверх ногами, змеевик и ТЭН окажется в верхней зоне, что недопустимо.

Подключение бойлера к твердотопливному либо газовому котлу, не оснащенному электронным блоком управления, выполняется согласно приведенной ниже схеме.

Перечислим основные элементы бойлерного контура и укажем их функции:

• автоматический воздухоотводчик ставится в верхней точке подающей магистрали и занимается сбросом воздушных пузырьков, скапливающихся в трубопроводе;
• циркуляционный насос обеспечивает проток теплоносителя через загрузочный контур и змеевик;
• термостат с погружным датчиком останавливает насос по достижении заданной температуры внутри резервуара;
• обратный клапан исключает возникновение паразитного потока из основной магистрали в теплообменник бойлера;
• на схеме условно не показаны отсекающие краны с американками, предназначенные для отключения и обслуживания аппарата.

Замечание. Для нормальной работы загрузочного контура хватит насоса 25—40 (напор – 0.4 Бар). Элемент можно устанавливать на обратной либо подающей линии – большой разницы нет. В руководстве по монтажу водонагревателей DRAZICE приводится схема обвязки, где перекачивающий агрегат стоит на подаче.

Аналогичным образом нагреватель присоединяется к более сложным системам с несколькими котлами и контурами отопления. Единственное условие: бойлер должен получать самый горячий теплоноситель, поэтому врезается в магистраль первым, а к распределительной гребенке гидрострелки подключается напрямую, без трехходового вентиля. Пример показан на схеме обвязки методом первичных / вторичных колец.

Когда требуется подключить бойлер «емкость в емкости», производитель рекомендует задействовать расширительный бачок и группу безопасности, присоединенную к выходу теплоносителя. Обоснование: при расширении внутреннего резервуара ГВС объем водяной рубашки уменьшается, жидкости деваться некуда. Применяемое оборудование и арматура показана на рисунке.

Проще всего бойлер косвенного подогрева соединяется с настенными котлами, в которых предусмотрен специальный штуцер. Остальные теплогенераторы, оборудованные электроникой, стыкуются с водонагревателем через трехходовой переключающий клапан с электроприводом, управляемый котловым контроллером. Алгоритм такой:

1. Когда температура в баке снижается, термостат сигнализирует блоку управления котлом.
2. Контроллер отдает команду трехходовому клапану, тот переводит весь теплоноситель на загрузку емкости ГВС. Циркуляцию через змеевик обеспечивает встроенный котловой насос.
3. По достижении установленной температуры электроника получает сигнал от бойлерного термодатчика и переводит трехходовой кран в исходное положение. Теплоноситель снова идет в отопительную сеть.

Важный нюанс. Вышеописанная схема также используется при обвязке накопителя с двухконтурным газовым котлом. Недопустимо стыковать «косвенник» с линией ГВС теплогенератора.

Подсоединение солнечного коллектора ко второму змеевику бойлера показано на следующей схеме. Гелиосистема представляет собой полноценный замкнутый контур со своим расширительным баком, насосом и группой безопасности. Здесь не обойтись без отдельного блока, управляющего работой коллектора по сигналам двух температурных датчиков.

Видео: простейшая схема подключения настенного бойлера

Подсоединение на стороне водоснабжения

Если точки водоразбора располагаются недалеко от нагревательной емкости, подключение производится по типовой схеме, представленной ниже. Поясним функции некоторых элементов:

• редуктор давления рекомендуется применять при скачках напора выше 6 Бар;
• обратный клапан на подаче ХВС не дает резервуару опорожняться в водопроводную магистраль;
• расширительная емкость компенсирует увеличение объема нагреваемой жидкости;
• предохранительный клапан, настроенный на 7 Бар, сбрасывает в канализацию воду в случае повышения давления до критической отметки;
• дренажный кран служит для слива воды по способу сообщающихся сосудов.

Внимание! Используйте в обвязке расширительный бак, предназначенный для систем водоснабжения и рассчитанный на более высокое давление – 6…8 Бар. Емкость под отопление не годится – мембрана быстро придет в негодность.

Когда потребители находятся вдалеке от бойлера, стоит положить линию рециркуляции с дополнительным насосом и обратным клапаном. Если ваша модель нагревателя не оснащена отдельным штуцером для присоединения этой линии, просто врезайте возвратный трубопровод в магистраль на входе холодной воды.

Перед запуском системы с водонагревателем типа «емкость внутри бака» нужно сначала заполнить внутренний резервуар санитарной водой, только потом закачивать теплоноситель и производить опрессовку. Детали расскажет мастер на видео:

Схема электрических соединений

Комбинированную версию резервуара, оснащенную ТЭНом, нужно подключить к домовой электросети с учетом перехода на летний режим, при котором основной змеевик перестанет получать тепло от котла. Предлагаем воспользоваться универсальной схемой,куда включен модуль управления насосом посредством термостата.

В схеме задействован второй термостат безопасности, срабатывающий в момент перегрева санитарной воды. Лампа – индикатор сигнализирует о включении ТЭНа.

Заключение

Аппараты косвенного нагрева имеют массу преимуществ перед проточными и электрическими установками. Есть и недостатки – габариты баков, более сложный монтаж и неизбежные тепловые потери при эксплуатации в дежурном режиме. Но перечисленные минусы отступают на второй план перед комфортным горячим водоснабжением, которое обеспечивает накопительный бойлер, работающий в паре с котлом.

Главная / Бойлеры

Газовый котел с бойлером просто решает задачу по обеспечению дома не только услугами отопления, но и горячего водоснабжения.

Необходимая температура воды сохраняется в баке-аккумуляторе продолжительный период, в то же время такой водонагреватель, в отличие от проточной модификации, дает возможность постоянно иметь в доме достаточный резерв горячей воды.

Бойлер в связке с котлом. Источник фото: rusbizconsalt.ru

Преимущества использования бойлера в схеме

Бойлер косвенного нагрева для газового котла (БКН) выполнен в виде самостоятельной емкости, которой возможно дополнительно укомплектовать и одно и двухконтурный котлоагрегат, работающий на любом виде топлива.

Одноконтурные устройства оснащаются БКН, для того чтобы обеспечить дополнительную выработку тепла на нагрев горячей воды, поскольку они разработаны исключительно на отопительные нужды.

Двухконтурные котлоагрегаты с интегрированным теплообменником для ГВС, фактически являются одноконтурными конструкциями с емкостью БКН, соединенными в единую установку.

Подобные нагревательные конструкции оснащены внутренним теплообменным аппаратом, который в интервалах между циклами отопления, греют воду. Именно благодаря подобной схеме в котлоагрегате, постоянно имеется резерв нагретой воды.

Источник фото: market174.ru

Преимущества использования газовых котлов со встроенным бойлером:

1. Теплоснабжение жилищно-бытовых объектов услугами ГВС, вне зависимости от давления воды в магистральной водопроводной сети.
2. Повышенный период эксплуатации из-за равномерной тепловой нагрузки. В отличие от стандартных двухконтурных конструкций котлов, которые в процессе нагрева ГВС, систематически переключаются с одного варианта на иной.
3. Наилучшая комбинация показателей по мощности котла и бойлера с объемной водяной емкостью.
4. Емкость ГВС защищает отопительный контур от перегревания, поскольку выступает в виде специфического «буферного» или аккумуляторного устройства, получая от котла часть тепла на нагрев ГВС.
5. Конденсационный газовый котел обеспечивает низкие удельные затраты по топливу.
6. Практически нулевая инерционность контура горячего водоснабжения. Нагретая вода поступает к потребителю одновременно с открытием смесителя.

Справедливости ради необходимо заметить, что котел с бойлером косвенного нагрева имеет свои недостатки, хотя в основном они касаются увеличенных показателей по габаритам и стоимости, что проявляется во время строительно-монтажных работ.

Принцип работы котла с бойлером

Исходя от того, где размещен аккумуляционный водонагреватель для котлоагрегата различают два варианта компоновки с отдельно размещенным теплообменником и с вмонтированной в корпус котла конструкцией.

Первые отличаются более качественным функционированием, что реализуется при правильном подборе объема емкости. БКН выполняются в цилиндрической или прямоугольной конфигурации и размещаются близко к источнику нагрева.

Базовые компоненты установки:

1. Накопительный бойлер с емкостью, объем которого бывает от 50 до нескольких тысяч литров и выполняется из первоклассной медицинской стали либо пластмассы. В определенных модификациях ёмкость покрывается стеклокерамикой, стеклофарфором либо эмалью, гарантирующих качество сохраняемой воды.
2. Корпус водонагревателя аналогичным образом изготовлен из синтетических пластмассовых материалов либо металлических сплавов.
3. Посередине между емкостью для воды и защитным корпусом, располагается термоизоляция из поролона либо полиуретана.
4. В середине сборника — латунный либо стальной теплообменник бойлера, по которому циркулирует теплоноситель из котла.
5. Магниевый анод защищает компоненты установки от образования ржавчины.
6. Термостат и предохранительно-защитный клапан предотвращает бак от высокого давления, их включают в схему перед тем, как подключить бак к котлу.
7. Водонагреватель выполняет подогрев воды, в котором источником тепла выступает отопительный котел. Холодная вода поступает в бак и наполняется до определенного уровня, за которым следит специальный датчик- уровнемер. Он подает сигнал на электромеханическое устройство, которое, в схеме подключения по мере наполнения, открывает либо, закрывает подачу холодной воды. Горячий теплоноситель подается из котла в бак, где отдает свое тепло ГВС через развитую поверхность нагрева, выполненную в виде змеевиковых труб. Сигнал для подачи теплоносителя поступает от датчиков температуры, которые следят за рабочим режимом в емкости-аккумуляторе.
8. Обвязка двух конструкций происходит с помощью специализированного трубопровода. Циркуляция холодной и горячей воды осуществляется насосом и регулируется запорной арматурой. Схема устройства, может быть выполнена — энергонезависимой.

Как правильно выбрать бойлер для котла

Подключение БКН к одноконторному котлу, требует довольно тонкого подбора оборудования, выполнения ряда требований, поскольку в противном случае будет создана неработающая система из-за взаимной блокировки двух видов нагрева — отопления и ГВС.

Источник фото: Будерус.рф

Необходимые аспекты, которые требуется принимать во внимание, перед тем, как установить газовый котел:

1. Анализ финансово-экономической целесообразности покупки. Считается, что покупка будет оправдана при расходе горячего водоснабжения не менее 1.5 л/мин, что достаточного для обеспечения услуги ГВС семьи из 4-х человек.
2. Объем бака-аккумулятора. Эксперты отмечают, что на одного потребителя необходимо примерно 100 л ГВС в день.
3. Производительность котла. От этого параметра исключительно зависит, способен ли аппарат гарантировать одновременный обогрев квартиры и работоспособность БКН.
4. Часовая прокачка нагреваемого теплоносителя. Часто покупатели ошибочно выполняют выбор насосного оборудования, которое не обеспечивает загрузку теплообменника.
5. Вид материала внутренней поверхности подогревателя воды. Бак для воды не должен подвергаться коррозионным процессам.
6. Период нагревания. Чем больше полезный объем емкости, тем длительнее станет греться жидкая среда. На основной нагрев 100 л воды потребуется до 2-х часов. Тем не менее, ёмкость из некорродирующего металла способна нагреть аналогичный объем всего за 30 мин.
7. Термоизоляционный стройматериал. У недорогих образцов изоляция оснащается поролоновыми покрытиями, тогда как в мощных высокопрочных водонагревателях для этой цели применяются минерализованная вата либо пенополиуретан.
8. Габариты. Необходимо не забывать, что водонагреватели БКН обладают значительными размерами и монтируются поблизости котлов. Подбирать бойлер необходимо с учетом габаритов комнаты, где он будет размещен. Для емкости 1000 л потребуется отдельное помещение.
9. Наличие автоматики безопасности и регулирования.
10. Гарантийный срок и близкое расположение сервисных центров к месту установки. Производитель. Желательно отдавать предпочтение известным компаниям, отлично проявившим себя и располагающим фирменными представительствами в России.

Подключение

Давайте рассмотрим схемы обвязки под разные типы котлов

Подключение бойлера к двухконтурному газовому котлу

Обвязка, в большинстве случаев, производится таким методом, чтобы бак контактировал непосредственно с отопительным контуром.

Техническое решение хорошо функционирует, в системах которые испытывают дефицит мощности источника отопления, кроме того это единственный эффективный метод подсоединения БКН к двухконтурному котлу.

Подающую трубу к БКН, включают в трубопровод, идущий к внутридомовой системе отопления, сразу после выхода из котла. С помощью электронного регулирования настраивают котел на подогрев теплоносителя свыше +70С, который поступает в водонагреватель, там, где происходит процесс теплопередачи от греющего теплоносителя, через внутреннюю поверхность нагрева — змеевиков к воде для системы ГВС.

Регулировка рабочего температурного режима выполняется термостатом, который дает команду электрической запорной арматуре на включение/отключение.

Схема обвязки бойлера и одноконтурного котла

Одноконтурные котлы одновременно могут выполнять только одну из заявленных изготовителем опций, либо организуют подогрев воды для нужд ГВС, либо обогревают помещение, притом другой вариант применяется в домах чаще.

Комбинированная схема теплоснабжения, которая состоит из одноконтурного отопительного котла и блока косвенного нагрева — наиболее эффективное для коттеджей до 200 м2.

Нагрев теплоносителя для отопления и ГВС совершается одновременно, после чего он делится по 2 линиям — к приборам отопления и баку-аккумулятору.

Примерная схема. Источник фото: remontik.org

Технологический процесс нагрева протекает по такой схеме:

• холодная вода из водопроводной сети идет в источник нагрева — котлоагрегату, где разогревается до необходимой температуры, к примеру, 80 С, благодаря процессу сжигания топлива в топочном устройстве;
• горячий теплоноситель попадает в отопительный контур — к батареям и во внутренний подогреватель БКН;
• повышение температуры воды в емкости будет осуществляться до установленного параметра, обычно это 40-55 С;
• вода в бойлере нагревается и при включении смесителя поступает к потребителю;
• при достижении предельной температуры воды в баке, сработает датчик регулятора по превышению параметра, сигнал поступит на электромагнитный клапан, перекрывающего подачу теплоносителя от котла.

Распространенные ошибки обвязки

Эффективнее выполнять обвязку системы, в момент установки БКН совместно с котлоагрегатом и вспомогательным оборудованием системы теплоснабжения частного дома.

Для бесперебойного функционирования обогревательного оборудования, необходимо во время монтажа не допускать ошибок, обратив внимание на следующие моменты:

• место установки должно быть выбрано, можно ближе, к котлу;
• выполнить ровную подготовку поверхности для установки БКН;
• разместить в схеме гидроаккумулятор на выпуске подогретой воды для предохранения от термического расширения с объемом емкости не меньше 1/10 системы;
• укомплектовать все контуры нагрева шаровым краном — для многофункционального и безопасного техобслуживания узлов схемы;
• для предохранения от противотока на трубопроводах подачи среды устанавливают обратный клапан;
• повысить потребительское качество воды посредством установки фильтров по очистке;
• необходимо правильно разместить насос — ось движка обязана быть расположена строго горизонтально.

Выбирая такую схему теплоснабжения дома нужно понимать, что бойлер косвенного нагрева и, котлоагрегат создают единую систему.

Другими словами, при неисправности одного элемента, функционировать не станет вся конструкция и нагревательная, и ГВС. Очень важно также не забывать, что наиболее оптимальными аппаратами подобного являются те, которые изготовлены с учетом реалий состояния российских жилищно-коммунальных инженерных сетей.

Заграничные котлоагрегаты, зачастую, просто-напросто не способны выдержать колебания давлений газа в сети.

Используемые источники:

• https://teplogalaxy.ru/bojler-kosvennogo-nagreva/
• https://teplo.guru/vodonagrevateli/boiler-kosvennogo-nagreva.html
• https://otivent.com/kak-vybrat-bojler-kosvennogo-nagreva
• https://kotle.ru/bojlery/gazovyj-kotel-s-bojlerom
