Дровяная печь – одно из тех древних изобретений человечества, что широко используется и по сей день. Конструкция этих сооружений, безусловно, со временем изменялась, усовершенствовалась, с целью повышения эффективности работы, расширения функциональности. Однако, неизменным оставалось наличие некоторых отделов и деталей – это топочная камера, дымоходная труба, задвижки и, конечно же, колосник для печи.
Колосник по своей сути является разделителем между топочной камерой и зольником. Помимо этого, благодаря его решетчатой конфигурации обеспечивается подача воздуха, без которого никакой процесс горения твердого топлива — невозможен. Понятно, что колосник постоянно испытывает экстремальные термические нагрузки, а оттого – и внутренние напряжения, что налагает особые требования к его конструкции и материалу изготовления.
Поэтому чаще всего даже в самодельных печах стараются использовать колосники заводского изготовления – проверенные эксплуатацией модели, на долговечность которых можно положиться. Размеры, конфигурация и стоимость колосниковой решетки зависит от конструкции печи, параметров топочной камеры, а также от разновидности используемого твердого топлива.
Основные функции колосниковых решеток
Колосниковая решетка — это конструктивный элемент печи, чаще всего изготовленный из высококачественного чугуна, способного выдержать высокие температуры без ущерба своей целостности. Она устанавливается в донной части топочной камеры и служит основанием для укладки твердого топлива. В печах классической компоновки снизу через колосник в топливную загрузку поступает поток воздуха, обеспечивающего горение. Зола, в которую превращается топливо в процессе сгорания, через зазоры решетки ссыпается в зольник, освобождая камеру горения для новой закладки дров или угля. По мере наполнения зольник очищается.
Во многом эффективность работы отопительного прибора или сооружения зависит от конструкции колосниковой решетки. Ее щели или отверстия (в зависимости от особенностей модели) должны свободно пропускать воздушные потоки, регулируемые поддувальной задвижкой (дверцей). Иногда особое строение решетки само становится «регулятором» поддува воздуха.
Важным моментом является и правильность установки колосниковой решетки на свое посадочное место, обустраиваемое для этого в нижней части топочной камеры.
Колосники изготавливаются не только из чугуна, но и из стали. Но в отопительных бытовых сооружениях или приборах хозяева практически всегда отдают предпочтение чугуну.

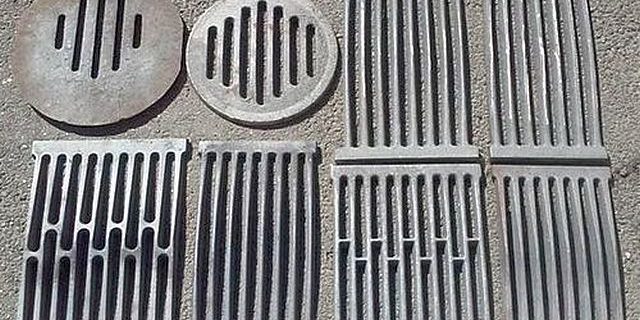

Разновидности колосниковых решеток
Колосниковые решетки по разным критериям подразделяют на несколько разновидностей.
- Так, их можно разделить на монолитные и наборные.
— Монолитные модели решеток более распространены, монтировать их гораздо проще — они сразу укладываются в подготовленное для них гнездо требуемых габаритов. Широкий ассортимент форм и размеров представленных в продаже решёток чаще всего позволяет обойтись именно таким вариантом.
— Сборные колосники составляются в единую конструкцию непосредственно на посадочном месте. Это могут быть модули с двумя ÷ тремя перемычками.
Сборная колосниковая решетка удобна в тех случаях, когда дно топочной камеры имеет сложную геометрическую форму, то есть в одном месте она должна быть уже, а в другом шире.
Сюда же можно отнести так называемую балочную колосниковую решетку — это тоже наборный вариант, состоящий из отдельных перекладин-балок. Элементы балочной решетки должны свободно проходить и извлекаться из топочной камеры через открытую дверцу. Собственно, если разобраться, то именно такая отдельная балка и называется колосником.
Цены на колосники для печи
колосники для печи
На практике монолитные колосники при необходимости могут быть скомбинированы с наборными элементами, в случае той же нестандартной формы топочной камеры.
- Плитная решетка имеет плоскую форму (чаще – прямоугольную, хотя встречаются и круглые колосники). Этот вариант изделий подходит для большинства отопительных твердотопливных приборов — печей, котлов, каминов. Плитный колосник выбирается в соответствии с проектом печи, в котором указаны параметры посадочного места.
- Колосниковая решётка корзинного типа. Этот тип решеток широко использовался ранее в каминах с открытыми очагами. Он удобен тем, что закладываемые дрова находятся не на поверхности колосника, а как бы внутри него, без риска выпадения наружу через отрытый очаг. Но в то же время доступ воздуха к топливу полностью сохраняется.
В наше время корзинные решетки используются в каминах уже не столь часто, так как многие владельцы домов предпочитают в основном закрытые топочные камеры с панорамными стеклянными дверцами. Тем не менее, и такие колосниковые решетки представлены в продаже. Кроме того, мастера-кузнецы охотно принимают заказы на их изготовление по индивидуальным проектам. И тогда корзинный колосник становится еще и декоративной деталью камина.
- Подвижная колосниковая решетка обычно предназначается для печей длительного горения. Конструкция может состоять из рамы и установленной в ней на оси самой решетки. Другой вариант – решетки с горизонтальным перемещением. Изменение положения колосника помогает его самоочистке – способствует разрыхлению шлака или залежей золы и удалению их в камеру зольника. В некоторых случаях подвижные решетки дают еще и изменение геометрии каналов для поступающего воздуха, что используется для управления режимами работы печи.
Существуют модели с поворотом секций на 180 градусов. Однако эта конструкция должна быть заложена в проекте печи, так как для такого перемещения решетки требуется обустраивать специальные выемки в кирпичной стенке. Поэтому эти модели имеют ограничения в применении и стоят достаточно дорого.
- Отдельно стоит выделить охлаждаемый тип колосниковой решетки, которую обычно монтируют в водогрейные котлы или печи с контуром водяного отопления. По-другому их называют «КРОК» — «колосниковая решетка охлаждаемой конструкции». Изготавливается этот вариант изделий из монолитных жаростойких труб, в которых циркулирует теплоноситель, охлаждая их поверхности. Таким образом, в топке поддерживается температура, обеспечивающая безопасность работы агрегата, а система отопления получает дополнительный тепловой потенциал.
Чаще всего производства таких колосниковых конструкций используются прямоугольные или квадратные в сечении трубы, расположенные параллельно, с шагом в 15÷20 мм. В межтрубное пространство, на расстоянии 20÷30 мм относительно друг друга, вварены отрезки стальных прутов, которые являются компенсаторами жесткости решетки. С одной стороны трубы решетки соединены с коллектором, подающий охлажденный теплоноситель из трубы «обратки» отопительного контура а с другого в выходящий, по которому вода дальше поступает в основной теплообменник котла.
Критерии выбора колосниковых решеток для печи
Выбор колосниковой решетки определяется несколькими факторами, к которым можно отнести следующее:
- Тип отопительного прибора (сооружения).
- Вид используемого топлива – от этого момента будет зависеть модель колосника. Если планируется отапливать печь углем, то следует приобретать более массивные решетки, способные выдерживать и немалую механическую нагрузку, и экстремально высокий температуры. Для дровяных каминов и печей подходят более легкие по весу изделия.
- Колосниковая решётка должна соответствовать своими размерами посадочному месту в топочной камере. А если точнее, то в проект печи обычно сразу закладываются габариты колосника, исходя их предложенных в продаже размеров этих изделий.
- Расстояния между параллельными прутами решетки для дровяных печей должны составлять в общей сложности не менее 40% от площади колосника. Этот фактор поможет избежать трудностей при очистке изделия от золы. Кроме того, зазоры меньше рекомендуемых будут создавать препятствия для свободной циркуляции воздушных потоков. А это, в свою очередь, приведет к уменьшению продуктивности работы отопительного прибора, а также к снижению уровня безопасности его эксплуатации. Недостаточность воздушного обмена создает сложности и для полноценного прогорания топлива, и для нормальной тяги. А задержка продуктов сгорания – недопустима, так как это чревато очень серьезными последствиями.
В случае если просветы колосниковой решетки будут больше, чем это необходимо, то в зольник будет осыпаться не только зола, но и еще недогоревшие частицы топлива. Следствие – совершенно ненужный перерасход топлива, так как упавшие в зольник недогоревшие частицы дров или угля уже не дадут ожидаемой теплоотдачи. Да и с безопасностью в таком случае все обстоит не слишком благополучно.
Варианты колосниковых решеток и их стоимость
В продаже представлены разные варианты колосниковых решеток для установки их в печи, камины и котлы. Как уже говорилось выше, изготавливаются эти изделия из чугуна или стали.
Оптимальным материалом всегда стоит рассматривать чугун. А лучшей сортом чугуна для изготовления жаропрочной фурнитуры является СЧ-15 (20). Маркировка об этом нередко проставляется непосредственно на изделии.
Колосниковые решетки, изготовленные из стали, стоят дешевле и весят значительно меньше чугунных аналогов. Однако, и срок их эксплуатации — значительно короче, так как они под воздействием высоких температур начинают деформироваться, приходя в негодность. И если приобретение планируется с расчётом на многолетнее повседневное использование печи, то стальные решетки лучше и вовсе не принимать в расчет. Они подойдут для декоративного камина, растапливаемого от случая к случаю, или для печи, которой пользуются нечасто. Например, это может быть уличный комплекс барбекю — можно сэкономить на стоимости изделия, а на период длительного простоя решетку с несложно снять и убрать в подсобное помещение.
Производством колосниковых решеток занимается немало литейных предприятий. Но не следует думать. Что формы и размеры изделий, как говорится, «берутся с потолка». В это сфере тоже имеется своя стандартизация.
Например, широким спросом пользуется продукция ЗАО «Литком» — «Рубцовского литейного комплекса ЛДВ». Все решетки изготавливаются в соответствии со стандартом СТО 3-2011 и разработанными жесткими техническими условиями. В таблице ниже представлены колосниковые решетки разных форм и линейных параметров, а также их стоимость на 2018 год.
Условные обозначения – довольно понятны.
«РУ» – решётка колосниковая для угля,
«РД» — решетка колосниковая для дров.
Изделия с такими индексами предназначены для печей, котлов и каминов бытового предназначения с максимальной тепловой мощностью до 8 кВт.
Если требуется решетка для более мощной печи или котла, то приобретается модель с добавленным буквенным индексом «П» — он обозначает предназначение изделия для промышленных печей или котлов, с тепловой мощностью от 8 до 100 кВт.
| Иллюстрация | Наименование изделия | Линейные размеры, мм | Масса, кг | Примерная стоимость, руб. (2018 г) |
|---|---|---|---|---|
| Промышленная колосниковая решетка РУ-П-10 | 350×100 | 4.5 | 520 | |
| Чугунная бытовая колосниковая решетка РУ-1. | 250×250×20 | 4.05 | 520 | |
| Бытовая колосниковая решетка РУ-2. | 300×200 | 4.6 | 500 | |
| Бытовая колосниковая решетка РД-8. | 245×220 | 4.1 | 450 | |
| Бытовая колосниковая решетка РД-4. | 250×250×25 | 4.9 | 565 | |
| Каминная колосниковая решетка РД-7. | 290×135 | 1.66 | 290 | |
| Бытовая колосниковая решетка РУ-5. | 300×250 | 3.6 | 430 | |
| Колосниковая решетка катализатор РД-9. | 300×200 | 4.2 | 555 | |
| Бытовая колосниковая решетка РД-6. | 380×250 | 6.4 | 695 | |
| Бытовая колосниковая решетка РД-5. | 300×250 | 5.65 | 695 | |
| Промышленная колосниковая решетка РУ-П-2. | 520×200 | 14.1 | 1925 | |
| Промышленная колосниковая решетка РУ-П-1. | 410×200 | 9.96 | 1430 | |
| Промышленная колосниковая решетка РУ-П-5. | 910×250 | 33.3 | 3990 | |
| Промышленная колосниковая решетка РУ-П-11.1 | 550×230 | 20.82 | 2395 | |
| Промышленная колосниковая решетка РУ-П-11.3 | 800×230 | 30.55 | 3490 | |
| Промышленная колосниковая решетка РУ-П-11 | 618×230 | 23.4 | 2685 |
Безусловно, показанным в таблице ассортиментом одного производителя вовсе не ограничивается предложение специализированных магазинов. Чтобы определиться с выбором этого элемента печеной фурнитуры, если значение аббревиатуры в названии модели непонятно, можно проконсультироваться с продавцом или со специалистом в этой области. Но приобретать колосниковую решетку неясного происхождения — не стоит, так как она может подвести в самый ненужный момент. А подделки встречаются, причем, даже изготовленные их каких-то неясных по составу сплавов, но выдаваемых за качественный серый чугун.
Важно помнить, если заявленный материал изготовления решетки — чугун, то она по умолчанию не может быть слишком легкой и привлекательно дешевой.
Цены на чугунные колосники для печи
чугунные колосники для печи
Установка колосниковой решетки
Колосниковая решетка, как правило, монтируется в процессе возведения печи. Однако, иногда приходится производить ее замену в уже эксплуатируемом отопительном приборе или сооружении. В таком случае необходимо обязательно разобраться, по каким же причинам произошло повреждение этого узла или его выпадение с посадочного места.
При постройке кирпичной печи посадочное место должно превышать размеры решетки на 5 мм по каждой из сторон ее периметра — этот тепловой зазор станет отличной защитой от повреждения кладки и от деформации самой металлической детали при их нагревании до высоких температур. Как известно, все материалы при нагревании расширяются, но коэффициенты линейного расширения кирпича и металла – весьма значительно различаются, и это требует обязательного компенсационного зазора.
Как правило, кирпичи, обрамляющие гнездо для колосниковой решётки, стесываются несколько на угол, примерно так, как показано на иллюстрации выше. Это облегчает и установку, и, в случае необходимости, демонтаж и замену решетки, упрощает процесс ее очистки.
Эти зазоры между кирпичом и решеткой заполняются сухим песком или же смесью песка и глины. Но ни в коем случае не используется цементосодержащий раствор. Иногда по этим щелям прокладывается и асбестовый шнур.
Как правило, плоскость колосника должна находиться ниже топочной дверцы на один ряд кладки – это предохраняет от выпадения горящих углей при открытии печи. Естественно, такое правило должно соблюдаться и в каминах с открытой топкой – нижний край очага должен быть выше колосников.
Колосник нужно еще и правильно уложить на место, не перепутав стороны. Очень часто перемычки колосников имеют треугольную (трапециевидную) форму в сечении. В этом случае заостренная сторона должна смотреть в сторону зольника.
В заключение необходимо кратко подвести итоги представленной выше информации:
- Размеры колосниковых решеток чаще всего подчиняются стандартам. При составлении проектов печей обычно как раз и отталкиваются от этих установленных размеров. Но при необходимости можно собрать решетку более сложной или нестандартной конфигурации, используя отдельны балочные колосники либо модули небольшого размера.
- Материал изготовления выбирается в зависимости от выбираемого топлива. Но однозначно лучшим, проверенным многолетней эксплуатацией материалом для печной металлической фурнитуры является чугун. Но и среди чугунных решеток есть подразделения на дровяные или угольные печи.
- Важно при монтаже колосниковой решетки заранее правильно подготовить посадочное место.
- Легче всего монтировать монолитные колосники. Но зато наборные и балочные варианты расширяют возможности, обычно служат дольше, да и ремонтопригодностью у них – намного лучше. Проще заменить один, например, треснувший колосник, нежели всю решетку целиком.
Тем не менее, некоторые хозяева печей стараются изготавливать колосники для своих приборов самостоятельно. Часто это мотивируется тем, что действительно качественный чугун стоит слишком дорого. А то, что сейчас встречается в продаже, по их мнению, зачастую не выдерживает никакой критики.
Да, стальная колосниковая решетка не прослужит слишком долго. Но для мастера проще и дешевле изготовить новую, нежели приобретать готовую модель.
Что ж, и такая точка зрения имеет свое право на существование. Для примера – видеосюжет на эту тему:
Видео: Самостоятельное изготовление стальной колосниковой решетки
Колосник для печи чугунный – как правильно положить
Конструкции современных печек всё время совершенствуются, изменяются, дополняются. Однако есть элементы, без чьих функций обойтись сложно. В пример можно поставить колосники для печи (решётка).
Колосниковая решётка – это деталь топочной камеры, которая поддерживает поленья, уголь, топливные брикеты. Через щели в ней зола опадает вниз, высвобождается место для свежей порции топлива. Существуют разные конструктивные решения этих элементов, их выполняют из разных материалов. Из статьи вы узнаете, как выбрать и как правильно поставить колосник в печь.
Чугунный колосник для печи плоский
Зачем нужен?
Как уже стало ясно, колосник – это решётка, позволяющая воздушному потоку проникать прямо к очагу горения внизу, а золе удаляться через отверстия в специально отведённое для неё место. Так для чего нужны колосники в печи? Установка колосника в печи позволяет решить ряд задач:
- Разделяет топочную камеру на две зоны – саму камеру горения и нишу для золы.
- Применяется для размещения и сушки топлива.
- Осуществляет распределение воздушного потока из зольника.
- Способствует хорошей тяге.
- Вкупе с дверцей даёт возможность контролировать и регулировать пламя.
Выполнять колосник, который предназначен для установки в печку, можно не из любого металла. Так как он постоянно находится в среде высоких температур и под воздействием кислорода, он может очень быстро начать окисляться. Достаточно долгое время продержаться в данной среде может лишь чугун
Колосниковая решётка представляет собой решётку с раздельными элементами, выполняющими функцию поддержания топлива в топочной камере. Исходя из конструкции, принято выделять следующие её типы:
-
- Плоская плиточная решётка. Данный колосник для печи является самым распространённым. Используется также в котлах и каминах. Его отличие в определённых габаритах. Этот нюанс нужно учитывать при кладке печки вручную. Для монтажа в прибор отопления требуется установочная площадка. Должен легко выниматься, а зазор должен составлять минимум 50 мм. Ведь практически все колосники выполняются из чугуна, а при расширении он может нанести вред топочной камере и зольнику.
- Балочная решётка. Этот колосник чугунный для печи является наборным. Число элементов должно соответствовать габаритам топки. Балочный вариант является наилучшим для обустройства нестандартной печи, выполненной вручную. Однако необходимо помнить про стандарты его длины.
Балочная решетка для печи
-
- В форме корзинки. Такие колосники могут применяться в топках открытого типа. В последнее время их довольно редко устанавливают, потому что прибор отопления данного типа потерял свою актуальность.
Колосник в форме корзины
- Подвижная решётка. Главная функция в данном случае заключается в ограничении размеров зазора между колосниками через сдвиг подвижной части в горизонтальной плоскости. Это довольно удобно для осуществления автоматической работы печек длительного горения.
Конструкция подвижного колосника
Размеры чугунных колосников для печи зависят от видов топлива. Возможные их размеры представлены в таблице.
| 330*252 мм | 350*205 мм |
| 300*252 мм | 300*205 мм |
| 250*252 мм | |
| 250*180 мм | |
| 140*180 мм | |
| 120*140 мм |
При необходимости установки балочных решёток, требуется помнить, что длина равняется 250, 330 и 470 мм.
При выборе определённой модели следует учитывать вид топлива, что планируется использовать. Возьмите на заметку таблицу с размерами, приведённую выше. Решётку необходимо брать с таким расчётом, чтобы прутья смогли легко выдержать максимально возможный вес одной топливной порции. Данную информацию можно уточнить у консультанта магазина либо специалиста.
Для прочистки от золы лучше, чтобы просветы занимали как минимум 40 % площади всей конструкции.
Обратите внимание
В случае если их меньше, топочная камера будет функционировать не с такой эффективностью, ведь объёма поступающего воздуха будет мало для хорошего горения. При плохой вентиляции могут собираться газы.
350×100 мм</td>4,5 кг</td>520 рубКупить</td>Решетка колосниковая бытовая РУ-1 чугунная</td>250x250x20</td>4,05 кг</td>520 рубКупить</td></tr>Решетка колосниковая бытовая РУ-2</td>300×200</td>4,6 кг</td>500 рубКупить</td></tr>Решетка колосниковая бытовая РД-8</td>245×220</td>4,1 кг</td>450 руб.Купить</td></tr>Решетка колосниковая бытовая РД-4</td>250x250x25</td>4,9 кг</td>565 рубКупить</td></tr>Решетка колосниковая каминная РД-7</td>290×135</td>1,66 кг</td>290 рубКупить</td></tr>Решетка колосниковая бытовая РУ-5</td>300×150</td>3,6 кг</td>430 рубКупить</td></tr>Решетка колосниковая катализатор РД-9</td>300×200</td>4,2 кг</td>555 рубКупить</td></tr>Решетка колосниковая бытовая РД-6</td>380×250</td>6,4 кг</td>695 рубКупить</td></tr>Решетка колосниковая бытовая РД-5</td>300×250</td>5,65 кг</td>695 рубКупить</td></tr>Решетка колосниковая промышленная РУ-П-2</td>520×200</td>14,1 кг</td>1925 рубКупить</td></tr>Решетка колосниковая промышленная РУ-П-1</td>410×200</td>9,96 кг</td>1430 рубКупить</td></tr>Решетка колосниковая промышленная РУ-П-5</td>910×250</td>33,3 кг</td>3990 рубКупить</td></tr>Решетка колосниковая промышленная РУ-П-11.1</td>550×230</td>20,82 кг</td>2395 рубКупить</td></tr>Решетка колосниковая промышленная РУ-П-11.3</td>800×230</td>30,55 кг</td>3490 рубКупить</td></tr>Решетка колосниковая промышленная РУ-П-11</td>618×230</td>23,4 кг</td>2685 руб</td></tr>
Правильно выбранный колосник увеличивает эффективность работы печи и снижает расход топлива. Какой вариант лучше подойдёт, зависит от:
- вида печи;
- габаритов топки;
- используемого топлива.
Вид печи
Каждый из видов колосников лучше подходит к определённому типу отопительного прибора. Для обычных печей и каминов подойдут плиточные. В твердотопливные котлы лучше установить охлаждаемые. Хотя и плоские тоже применяются, особенно в небольших моделях.
Для устройств длительного горения подберите подвижный вариант для лучшей регулировки притока воздуха. А при использовании открытых печек имеет смысл остановиться на корзинной модели.
Фото 2. Открытый камин с установленным в него чугунным колосником корзинного типа.
Тип топлива
Если печь или котёл топится углём, подбирается решётка большего размера. При сгорании угля выделяется больше вредных веществ, и при недостаточном количестве отверстий они будут забиваться.
Важно! Топливо нельзя тушить холодной водой. Резкие перепады температур снижают стойкость чугуна, и решётка со временем ломается
Размер топки
От него зависят размеры колосника. Учитывается и расстояние между решёткой и стенками.
Для стандартных размеров камер подбираются стандартные решётки. Если это невозможно, деталь составляется из отдельных балок.
Важны и размеры самих отверстий. В них должна сыпаться зола, но не мелкие кусочки угля или древесины.
Общий объём просветов обычно не менее 40% от площади колосника. В противном случае воздуха будет поступать недостаточно, и эффективность горения снизится.
Зачем нужен?
Колосниковая решетка из чугуна также бывает нескольких видов. Плиточная решетка имеет прямоугольную модель, установленную в отверстии котла, печи или камине. Данный вид считается универсальным в эксплуатации. Решетка корзинного типа идеально подойдет для открытого очага, который предназначен для приготовления пищи.
Такая модель в настоящее время практически не применяется. Решетка из балки состоит из одинарного или двойного элемента, который по своей конструкции напоминает строительную балку.
Балочный чугунный колосник применяется для установки нестандартных конструкций. Также существует подвижная решетка. Свое название она получила благодаря тому, что ее модель способна изменять ширину просветов. Подвижная решетка наиболее часто применяется для длительной эксплуатации.
- чугунные изделия должны продолжительное время выдерживать высокую температуру, не прогибаясь и не изнашиваясь;
- зазоры между колосниками должны быть не менее 10% от их суммарной длины, это требуется для свободного прохождения воздуха и поддержания горения (в случае установки в печку прямого действия).
Обзор колосников для каминов и печей
Именно конструкция определяет эффективность применения решетки в тех или иных отопительных котлах.
Долговечность эксплуатации домашней печи во многом зависит от правильного выбора вида колосника и материала из которого он изготовлена. Самым надёжным считаются колосники из чугуна.
Колосниковая решётка (колосник) – предназначена для поддержания топлива, допуска воздуха из зольной камеры в топку, а также отделения зольной камеры от топливника.
Колосники для дров и угля
В зависимости от используемого топлива колосники бывают для дров и для угля. Дровяные колосники также пригодны к топке торфом или брикетами из опилок.
Интересный факт: Колосник называется колосником из за клиновидной формы у рёбер решётки, что позволяет пропускать в зольник прогоревшее топливо (золу).
За счёт усиленной конструкции решётки, угольные колосники более массивны, их вес, при схожих размерах, в среднем больше в 1,5-2 раза чем у дровяных.
Исторический факт: До развития угольной промышленности печи топили только дровами и потребности в колосниковых решётках не было. Печь топилась на поду. Изначально колосниковые решётки использовались на железной дороги, в угольных топках паровозов.
Подобрать колосники для дров и угля можно в интернет-магазине: LITKOM.COM
Колосники-конструкторы:
Чтобы удобнее было подбирать колосник в печь, производители выпускают серии решёток для дров и угля, которые предполагают совместное использование.
Такая сборная конструкция снижает затраты на замену колосников, ведь не нужно менять решётку целиком, а достаточно лишь заменить её часть.
Например, чугунные колосники для угля и дров рубцовского Завода ЛИТКОМ делятся по следующим габаритным размерам:
| Название | Габаритный размер, мм | Вес, кг |
| РУ-1 | 250х250х20 | 4,05 |
| РУ-2 | 300х200х30 | 4,60 |
| РУ-3 | 350х200х30 | 5,45 |
| РУ-4 | 400х200х30 | 6,10 |
| РУ-5 | 300х150х30 | 3,60 |
| РУ-6 | 300х300х30 | 6,30 |
| РУ-7 | 300х100х30 | 2,45 |
| РУ-8 | 380х75х30 | 2,48 |
| РУ-9 | 400х300х30 | 9,03 |
Чугунные колосниковые решётки для дров:
| Название | Габаритные размеры, мм | Вес, кг |
| РО-2 | 300х200х15 | 2,84 |
| РО-3 | 350х200х15 | 3,62 |
| РД-3 | 250х180х25 | 2,60 |
| РД-4 | 250х250х25 | 4,90 |
| РД-5 | 300х250х25 | 5,65 |
| РД-6 | 380х250х25 | 6,45 |
| РД-7 | 290х135х20 | 1,66 |
| РД-8 | 245х135х25 | 4,10 |
| РД-9 | 300х200х25 | 4,20 |
| РД-10 | 250х87х20 | 1,20 |
Дополнительные особенности чугунных колосниковых решёток торговой марки Рубцовское литьё:
Колосники укреплены промежуточными перемычками, которые не позволяют колосниковой решётки деформироваться при сильном нагреве.
Рубцовским Заводом ЛИТКОМ выпускается чугунный колосник РД-9 «Катализатор», конструктивной особенностью которого является, наличие продолговатых отверстий на поверхности колосника, которые увеличивают объём воздуха, поступающего для горения.
Также в отверстиях остаётся зола, которая препятствует прямому соприкосновению с металлом и тем самым увеличивает срок эксплуатации.
Подобрать колосники для дров и угля можно в интернет-магазине: LITKOM.COM
Колосниковые решётки в подовые печи
Чугунный колосник защищает кирпичную кладку от разрушения и исключает перекрывание потока воздуха топливом.
Подовые колосники для дров могут использоваться как в печах, так и в каминах.
Подобрать колосники для дров и угля можно в интернет-магазине: LITKOM.COM
Почему колосник должен быть чугунным?
Самодельные или фабричные колосниковые решётки из стали, часто приходится менять или ремонтировать из за их прогорания и деформации под воздействием высоких температур.
Чтобы увеличить безремонтный срок эксплуатации печи, а также реже менять колосник, он должен быть из чугуна.
Благодаря высокому содержанию углерода в чугуне металл устойчив к интенсивному и частому воздействию высоких температур. Также чугун более устойчив к коррозии нежели сталь.
Важно: Чугун хрупкий метал, колосник не следует подвергать ударам, он может треснуть. Также, нельзя тушить водой горящее в топке топливо, от резкого перепада температуры у колосника опять же могут появиться трещины, что со временем приведёт к его негодности.
Важно: Колосник нужно устанавливать узкой стороной рёбер вниз, в противном случае срок его службы значительно снижается.
Подобрать колосниковые решётки и другое чугунное литьё для печей и каминов можно в интернет-магазине: LITKOM.COM
В вопросах выбора чугунного литья для вашей печи или камина или вопросах, как сделать заказ в нашем интернет-магазине, вам поможет персональный менеджер. Достаточно сделать звонок: 8-800-201-33-25 (звонок по России бесплатный)
На протяжении веков внешняя и внутренняя конструкция печи менялась и совершенствовалась в целях повышения теплопродуктивности. Конструктивно могли измениться со временем такие элементы, как задвижка, плита, духовка, но неизменным при этом остается важный элемент очага – чугунный колосник для печи.
Конфигурация, габариты, стоимость колосника зависят от конструктивных особенностей печи, а также вида твердого топлива. Колосник – это решетка, установленная в топке, и разделяющая ее на две части: зольник и камеру сгорания. Он обеспечивает образование воздушного потока, поддерживающего процесс сгорания твердого топлива за счет естественной конвекции.
Задачи и виды
На печной колосник укладывается твердое топливо, а образующаяся при его сгорании зола ссыпается через отверстия решетки в зольник. Образующийся шлак не позволяет колоснику перегреваться. Колосниковая решетка обеспечивает качественную тягу снизу вверх, а совместно с дверцей печи позволяет регулировать силу и длительность пламени.
Для производства решеток используется чугун и сталь. Колосники из чугунного литья устанавливаются в печи и камины, поскольку не требует особых условий эксплуатации, отлично переносят высокие температуры. Стальные колосники используются преимущественно в промышленных цехах. Размеры чугунных колосников для печи, также как и вес, зависят от типа используемого топлива.
В зависимости от типа конструкции различают два вида чугунных колосников:
- Монолитные;
- Наборные.
Цельный вид решеток не разбирается, подбирается индивидуально для печи в зависимости от размеров, которые имеет ее топка.
Наборные колосники состоят из определенного количества элементов, из которых можно собрать решетку требуемых габаритов.
Форма колосниковых решеток бывает четырех типов:
Отдельным видом являются колосниковые решетки охлаждаемой конструкции, или КРОК, устанавливаемые в водогрейных печах и котлах водяного отопления. Они изготавливаются из цельнолитых чугунных труб. Через специальные отверстия подается воздух, осыпая золу, при этом поддерживается температура до 1000 градусов раскаленного твердого топлива. Внутри трубок циркулирует теплоноситель, охлаждая их.
Правила выбора
Выбор подходящей модели колосника должен основываться на типе используемого топлива. От этого зависит размер решетки и вес, которые она должна выдерживать при загрузке дров в топку. Для дровяных печей и каминов применяются маленькие решетки, для угольных – большие. Минимальный колосниковый размер составляет 140х120 мм, максимальный – 800/900х200 мм. Оптимальным размером для сгорания дров является 140/330х120/252 мм, для угля – 350/300х205 мм.
Размер зазоров между прутьями решетки должен составлять не менее 40% от ее общей площади, чтобы не возникало трудностей с очисткой от золы. Если зазоры будут меньше рекомендуемых параметров, воздух внутри топки будет циркулировать недостаточно свободно, что приведет к низкой теплопродуктивности печи и постепенному скапливанию газов, чего допускать категорически нельзя. Если размер просветов больше рекомендуемых параметров, вместе с золой будут осыпаться крупные частицы недогоревшего топлива. Это приведет к повышенному расходу топлива, поскольку осыпавшиеся частицы не успеют догореть.
Стоимость
Каталог производителей колосников содержит широкий ассортимент товара и не менее широкий диапазон цен на них. Следует помнить, что слишком легкие и дешевые решетки не могут быть изготовлены из чугуна. Оптимальную жаропрочность имеет фурнитура марки СЧ-15, 20. Длительный срок эксплуатации способно выдержать изделие, выполненное в форме балки с ребристой поверхностью, поскольку в этом случае контакт чугуна с агрессивной средой наименее плотный. Цены на изделия марки КП-5 с габаритами 800х200 мм составляют от 1100 до 1500 рублей, на модели КП-6 максимальным размером 915х250 мм колеблются от 1000 до 3000 рублей, а на изделия марки КП-7 минимальным размером 260х54 мм составляют, в среднем, 400-450 рублей.
Установка
При установке колосниковой решетки в топку камина или другой печи необходимо сделать выемки по ее периметру не менее 5 мм, поскольку металл при нагревании будет расширяться. Уступ, на который она будет устанавливаться, должен быть стесан. Если установка производится в кирпичный камин, решетка должна размещаться на уровне ниже дверцы на один кирпич, чтобы угли не выпадали из топки. После укладки пазы заполняются песком (без добавления цемента). Правильный монтаж колосника осуществляется при размещении решетки расширяющимися зазорами между прутьев книзу, а не вверх.
Не важно, какую форму и стоимость имеет колосник. О его качестве можно судить лишь по материалу, из которого он изготовлен, толщине прутьев решетки и размеру просветов между ними.
Казалось бы, дровяная печь на протяжении тысячелетий своего существования достигла совершенства, и внести что-то не просто новое, а действительно полезное в ее конструкцию, достаточно сложно. Однако прогресс в состоянии добраться даже до самых традиционных и статичных систем. В частности, стало популярным устанавливать в топку колосники для печи, уменьшать ее размер, а также способствовать росту теплопродуктивности.
Что такое колосник и зачем он устанавливается?
Колосник это решетка, которая позволяет потоку воздуха проникать непосредственно к месту горения снизу, а золе выпадать сквозь отверстия в отведенное для нее отделение. Бывает чугунным или стальным. Установка данного аксессуара решает целый ряд задач, в частности, он:
- Делит топку на две зоны, — собственно камеру сгорания и зольник.
- Используется для размещения и просушивания топлива.
- Производит распределение потока воздуха из отделения для золы.
- Обеспечивает качественную тягу.
- В комплексе с дверцей позволяет осуществлять контроль и регулировку пламени.
Делать колосник, предназначенный для установки в печь можно не из каждого металла. Ведь он подвергается влиянию высоких температур и под воздействием атмосферного кислорода может достаточно быстро окислиться. Максимально долго устоять против такого комплексного разрушительного влияния может только чугун.
Какие бывают разновидности колосников из чугуна?
Данное изделие выпускается в четырех различных формах. Чугунный колосник, предназначенный для установки в печь, может быть:
- Плоским плиточным.
- Балочным.
- Корзинным.
- В форме подвижной решетки.
Как правильно подобрать изделие под определенный размер печи и разновидность топлива, используемого в ней?
Для того чтобы чугунный колосник, устанавливаемый в печь, прослужил достаточно долгое время, его следует подбирать с учетом применяемого топлива. К примеру, изделие, размер которого 250, 300, 330 на 252, 140, 250 на 180 или 140 на 120 лучше подходит для применения под дрова или брикеты. А вот под уголь чугунный колосник должен иметь уже другой размер: 300 или 350 на 205. Такое отличие мотивируется тем, что при сгорании угля происходит выделение гораздо большего количества агрессивных продуктов горения.
Большое значение имеет толщина прутьев, из которых сделано изделие. От этого зависит, какую максимальную массу топлива можно положить в печь.
Что касается площади просветов, то хороший чугунный колосник должен иметь величину данного показателя в пределах 40 %. Причем неважно, это наборное балочное изделие или же литая плита. А вот снижение площади просвета может привести к недостаточно полному сгоранию топлива и повышению образования газов.
Чугунный колосник, предназначенный для установки в печь, может иметь какую угодно форму, однако о его качестве судят по материалу, из которого он изготовлен, а также по толщине прутьев и размеру щелей.
Сколько примерно стоит чугунный колосник?
Чугунный колосник, предназначенный для установки в печь или камин, можно приобрести, в среднем, по таким ценам:
- Изделие модели КП-5, размер которого составляет 800 на 200 миллиметров, будет стоить от 1 100 до 1 500 рублей.
- Модели КП-6, размером 915Х250 мм – от 1 000 и до 3 170 рублей.
- КП-7, 260Х54.5 обойдется в 400 — 450 рублей и так далее.
Покупать этот аксессуар для установки в печь следует в специализированных магазинах, имеющих широкий выбор подобных изделий высокого качества. Ориентироваться можно смело на два основных параметра, — вес товара и его цену. При этом следует помнить, что чугунный колосник не может иметь маленькую массу и низкую цену.
Обычно он изготавливается из специальной жаропрочной марки чугуна – СЧ 15 (20). Производители иногда экономят на материале, используя низкокачественную сталь. Аксессуар из такого материала, конечно, дешевле, однако достаточно быстро теряет свои эксплуатационные свойства и требует замены.
Дольше всего продержится изделие в форме балки, имеющей ребристую поверхность. В этом случае площадь контакта металла с агрессивной средой максимально уменьшена, что ощутимо продлит срок эксплуатации аксессуара.
Пример установки колосника в печь и его работы
Чугунную решетку марки РД-3 устанавливают в нижнюю часть камеры сгорания топлива. От края кирпичной основы до самого изделия по его периметру оставляется небольшая щель, засыпаемая песком. Она предназначена для того, чтобы скрадывать температурное расширение, которому подвергается чугунный колосник. Тем самым не допускается разрушение кладки. Дрова укладываются в печь, на чугунный колосник в форме горки и поджигаются. РД-3 достаточно устойчив к агрессивному влиянию высоких температур, продуктов горения и кислорода, поэтому может использоваться достаточно продолжительное время без потери своих эксплуатационных качеств.
Используемые источники:
- https://stroyday.ru/stroitelstvo-doma/pechi-i-sistemy-otopleniya/kolosnik-dlya-pechi.html
- https://24dub.ru/kolosniki-pechi-banyu/
- https://litkom.com/blog/pochemu-kolosnik-dolzhen-byt-chugunnyj/
- https://pechiexpert.ru/chugunnye-kolosniki-dlya-pechi/
- https://kotel.guru/pechi/kladka/chugunnye-kolosniki-dlya-pechey-i-ih-razmery.html
