Если лет 10 тому назад толковых специалистов по монтажу водяного пола в частном доме было найти довольно проблематично, то сегодня ситуация в корне иная. Практически каждая мало-мальски толковая бригада без проблем справится с монтажом. Особенно если ей предоставить толковую инструкцию. Само собой в остальные особенности отопления их лучше не посвящать, но на раскладке труб вы вполне можете сэкономить.
Теплый пол безусловно стоит монтировать в своем доме, если позволяет бюджет и сама конструкция дома. За счет равномерного распределения тепла создается приятный микроклимат в доме и большинстве случаев исключительно теплых полов хватает для обогрева дома. С чего же стоит начать монтаж?
Заложите полы в проект
Первым шагом рекомендуем еще на этапе проекта учесть наличие системы водяного пола в вашем доме. Для этого нужно дать четкую инструкцию проектировщику, чтобы он учел необходимые высоты у потолков и дверных проемов. Закладывать в идеале нужно минимум 14 см дополнительной высоты. По возможности пусть так же заложит схему установки теплого пола, чтобы было ясное понимание, как его правильно сделать.
Частой проблемой невозможности грамотного монтажа пола как раз и являются неучтенные моменты по высоте.
Подготовьте основание
В идеале в качестве основания нужна черновая стяжка, которую нужно привести в ровное состояние. А именно сбить бугры и наплывы, если они образовались в ходе заливки. Нужно это для того, чтобы вы в дальнейшем без труда могли уложить пенополистирол. Иначе он будет «гулять» и неплотно прилегать к поверхности.
В принципе можно укладывать пирог теплого пола и на грунт, но при этом его нужно тщательно утрамбовать, чтобы не было просадки того же полистирола.
Гидроизоляция
С гидроизоляцией дела обстоят не столь серьезно. Ее в принципе можно не делать и в редких инструкциях по устройству и монтажу теплого пола о ней идет упоминание. Здесь совет скорее из разряда местоположения вашего дома. Если наблюдаются какие-то проблемы с поступлением воды, то по уму гидроизоляцию надо бы сделать еще на этапе строительства.
Сама же система теплого пола под стяжкой не дает течи, если вы осознанно не проткнете его чем-нибудь.
Укладка теплоизоляции
После подготовки основания следующим шагом будет укладка теплоизоляции. В качестве основного теплоизолятора выступает пенополистирол. Использовать вы можете любую марку, главное чтобы соблюдалась плотность в районе 30-35 кг/м3.
По нашему опыту, чем толще вы положите пенополистирол, тем лучше. Особенно на первом этаже. Минимально рекомендованная толщина составляет 5 см. Но и при ней наблюдаются потери тепла вниз, хоть и несущественные. Если есть возможность уложить 10 см на первом этаже, то лучше так и сделать. Желательно так же листы пенополистирола склеить между собой (если используете два слоя). Для этого у каждого бренда вместе с теплоизоляцией зачастую продается и специальный клей.
Если вы используете полистирол с бобышками, то после можно сразу приступать к укладке теплого пола. Если же нет, то читаем дальше
Укладка полиэтилена
Есть множество сторонников и противников укладки полиэтилена на пенополистирол. Кто-то считает это бессмысленной тратой денег, кто-то наоборот укладывает полиэтилен для дополнительной пароизоляции и избегания контакта с щелочной средой стяжки.
Наш совет будет таков: Если есть возможно уложить полиэтилен, воспользуйтесь ею.
Демпферная лента
На этом этапе инструкции по монтажу и устройству мы рекомендуем проклеить по периметру стены, где будут водяные теплые полы, демпферную ленту. Она служит для компенсации теплового расширения стяжки.
Все тела имеют свойства расширятся. Тоже самое касается и стяжки. Если не учесть это расширение, то стяжка может потрескаться, либо вздуться.
Высота ленты обычно не превышает 10 см. Проклеиваете ее, либо крепите к стене. Заливаете стяжку и лишнее отрезаете
Укладка армирующей сетки
После всех процедур, на полистирол укладывается армирующая сетка. Но служит она уже не для армировки, а для того, чтобы можно было без труда крепить трубу. Само собой если вы пользуетесь другими способами крепления трубы, то сетку вам укладывать не нужно, а нужно сразу приступать к раскладке контуров пола. Но если же вы укладчик-любитель или альтернативных вариантов нет, то проще сетки ничего не найти.
Подбирать ее следует с размером ячейки того шага, который вы будете чаще всего использовать при раскладке (о шаге ниже). По опыту можем сказать, что толщина прутка в 4 мм для укладки теплого пола в частном доме будет идеальной. При такой толщине и сетка лежит спокойно на изоляции и крепить ее нужно не так часто.
Постарайтесь найти максимально ровную сетку. Ведь чем ровнее сетка, тем точнее будет ваша укладка пола.
Укладка трубы теплого пола
Это самая интересная часть нашей инструкции. Укладывать водяной теплый пол можно несколькими способами. Про них и поговорим ниже.

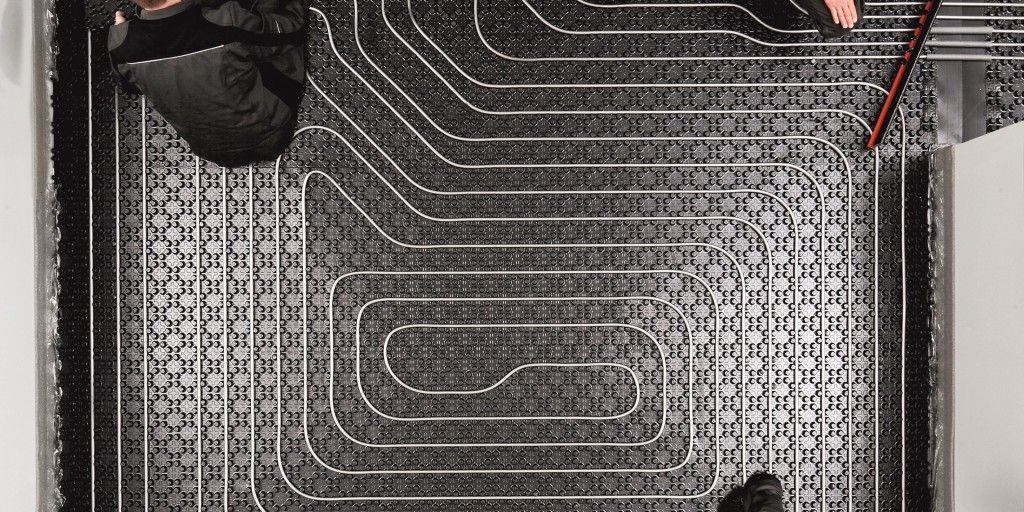

Способ укладки спираль или улитка
Самый популярный и разумный способ раскладки теплого пола. Позволяет достичь равномерного распределения тепла в каждом контуре за счет того, что трубы чередуются по принципу одна теплее, другая холоднее. Если вы посмотрите на проектные схемы водяного пола, то там как раз чаще всего отображают улитку.
Раскладываются довольно просто. Сначала вы по периметру помещения (или условного контура) начинаете раскладывать трубу, заворачивая все ближе и ближе к центру. При этом нужно оставлять пространство для того, чтобы в дальнейшем из центра вернуть трубу к основанию периметра и затем уже подключить ее к обратке коллектора.
Поэтому, если шаг укладки у вас составляет 15 см, то начинаете вы раскладывать контур с шагом 30 см до центра, а затем возвращаете трубу как раз между разложенными ранее трубами и шаг получается уже 15 см. Звучит сложно, но картинка отражает суть понятнее
Рекомендуем в большинстве случаев придерживаться именного этого способа укладки.
Способ укладки змейка
Этот способ укладки менее равномерно прогревает пол, но идеально подходит для использования в небольших пространствах. Часто применяется в ситуации, когда вы раскатали контур улиткой и вам этим же контуром нужно захватить часть небольшого пространства. Тогда вы уже прибегаете к монтажу змейкой.
Есть так же способ укладки теплого пола «двойная змейка». Этот вариант по распределению тепла близок способу «спираль». Его так же можно применять в практике
Шаг укладки трубы теплого пола
Расстояние между трубами теплого пола может быть в целом любым, при условии, что оно грамотно просчитано в проекте. У нас бывают местами шаги и по 25-30 см и с таким шагом помещение отлично прогревается.
Но если у вас проекта отопления нет (что чаще всего и происходит), то укладывать трубу теплого пола нужно с шагом 15 см в основных зонах дома, а в краевых (около наружных стен) нужно усиливать шагом 10 см. В подавляющем большинстве сценариев данного шага хватит за глаза
Длина контура теплого пола
Длина трубы теплого пола может быть опять же любой, если эта длина рассчитана в проекте. В ином случае придерживайтесь размера контура в 80-90 метров. Если длина будет превышена, то ничего страшного. Но лучше все же не превышать. Так же старайтесь рассчитать контуры теплого пола так, чтобы они были схожи по длине. Тогда и балансировать их не придется.
Диаметр трубы теплого пола
Вы удивитесь, но вы можете использовать так же и любой диаметр трубы, но 16 мм вам уже хватит за глаза. При всем при этом с небольшой трубой довольно просто работать. К другим диаметрам смысла прибегать не видим.
Опрессовка полов
Важный пункт в нашей инструкции. После того, как уложите трубу, все контура нужно опрессовать. Делается это для того, чтобы убедиться окончательно в герметичности труб и отсутствия в нех деффектов.
Опрессовать систему можно как воздухом, так и водой. Если вы уверены, что до зимы въедете в дом, то можно прибегнуть к опрессовке водой. В иных случаях следует опрессовывать воздухом. Давление закачивайте в районе 4 бар и наблюдайте за его «удержанием». Если немного давление спадет, то ничего страшного. Зачастую это связано с изменением температуры. Но если спад будет существенным, то следует искать место утечки.
Заливка стяжки
После того, как с трубой будет покончено, следует приступать к заливке стяжки. Стяжку лучше использовать «мокрую», ведь она имеет наибольшую теплоотдачу. Марка бетона может использоваться м200-м300.
Перед заливкой стяжки рекомендуем уложить армирующую сетку поверх трубы для дополнительной армировки.
Заливать стяжку многие производители рекомендуют минимум 5 см от верха трубы. Зачастую льют 7-8 см. Если вы будете заливать меньшим слоем, то у вас может возникнуть эффект «зебры». Это когда явно ощущаются холодные и теплые участки на чистовом покрытии.
После того, как залили стяжку, теплыми полами нельзя пользовать в течении 3 недель. Стяжка должна равномерно просохнуть. После вы уже полноценно можете пользоваться водяным полом.
В итоге, если вы с умом подойдете к нашей инструкции, то теплые полы с таким устройством будут радовать вас в вашем доме не один десяток лет. Надеюсь этот материал был вам полезен. Не забудьте ознакомиться и с другими!
Тёплый пол — это система отопления, в которой не нужны привычные радиаторы. Нагревательным элементом может быть электрический кабель или циркулирующая по трубам вода. Они располагаются по всей площади пола и равномерно прогревают помещение.
Слева нагрев воздуха конвекцией, справа — тепловым излучением / pol-exp.com
</p>
Нагрев происходит за счёт излучения, а не конвекции. Тепло распространяется снизу вверх, что дополнительно повышает эффективность обогрева. Жарче всего на уровне пола, холоднее — под потолком. Это позволяет уменьшить температуру в помещении на 2 °С, а у человека не изменится ощущение тепла. Даже такое незначительное понижение экономит энергоресурсы на 12%.
Как устроена система тёплого пола
В зависимости от используемой технологии устройство тёплых полов несколько отличается, но в целом все виды имеют схожую многослойную конструкцию. На перекрытие или основание помещается слой теплоизоляции, а на него устанавливаются нагревательные элементы. Далее при необходимости обустраивается цементная стяжка и уже поверх укладывается финишное напольное покрытие.
Устройство кабельного тёплого пола / my-kvartira.com
</p>
Управление нагревом в водяных тёплых полах осуществляется через смесительный узел. В электрических для этого используется терморегулятор, к которому подключается расположенный внутри пола датчик температуры.
Какими бывают тёплые полы
По типу нагревательного элемента тёплые полы делятся на водяные и электрические. Последние могут быть выполнены в виде кабеля, термоматов и плёнки.
1. Водяной тёплый пол
remontnik.org
</p>
В основе водяного тёплого пола лежит замкнутый контур труб с циркулирующим теплоносителем, который нагревается от котла и поступает в систему через смесительный узел. Из-за требований к регулировке протока и температуры теплоносителя этот вариант подходит исключительно для частных домов или квартир с индивидуальным отоплением.
Такие полы обычно устанавливают на начальном этапе строительства. Основание гидроизолируют и укрывают слоем утеплителя, а затем на него монтируют трубы, которые подключаются к коллекторному шкафу и заливаются бетоном. Далее поверх стяжки укладывают чистовое покрытие.
Плюсы:
Наименьшие расходы на эксплуатацию.
Наиболее равномерный прогрев по всей площади.
Нагрев теплоносителя возможен от разных источников.
Минусы:
Высокая стоимость оборудования по сравнению с электрическими тёплыми полами.
Конструктивная сложность и трудоёмкость монтажа.
2. Кабельный тёплый пол
best-electro.ru
</p>
Кабельная система обогрева во многом похожа на водяную. Отличие лишь в том, что вместо труб с теплоносителем в массиве пола прокладывается нагревательный кабель. Он запитывается от электрической сети и управляется с помощью терморегулятора, который считывает показания датчика температуры внутри конструкции.
Такой тип монтируют во время капитального ремонта, так как необходима бетонная стяжка. На перекрытие стелется теплоизоляция, поверх неё раскладывается кабель, затем заливается стяжка толщиной 3–5 см и монтируется декоративное покрытие.
Все электрические полы в отличие от водяных не имеют функции саморегуляции и могут повредиться от перегрева. Их нельзя прокладывать под шкафами-купе, кухнями и другой мебелью без ножек. Поэтому расположение элементов обстановки необходимо продумать заранее и не менять.
Исключение составляют так называемые умные системы, которые способны уменьшать мощность при повышении температуры нагревательного элемента. Однако они значительно дороже.
Плюсы:
Невысокая цена.
Возможность использования в квартире.
Подключение к электросети без дополнительного оборудования.
Минусы:
Относительная сложность и трудоёмкость монтажа.
Высокое потребление электроэнергии.
Нельзя прокладывать под мебелью без ножек.
3. Термоматы
termoradosti.com
</p>
По сути термоматы — это вариация кабельного тёплого пола. В качестве нагревательного элемента здесь используется тот же кабель, только гораздо меньшего сечения и предварительно закреплённый на полимерной сетке с крупными ячейками.
Часто такой тип выбирают при отделке пола керамическими материалами. За счёт толщины менее 3 мм термоматы легко помещаются между готовой стяжкой и плиткой, занимая пространство внутри слоя плиточного клея. В продаже есть термоматы с разным шагом укладки кабеля, рассчитанные на определённую мощность.
Плюсы:
Простота монтажа.
Быстрый прогрев.
Не влияет на толщину пола.
Минусы:
Высокое потребление энергии.
Нельзя прокладывать под мебелью без ножек.
4. Плёночный тёплый пол
trans-mix.ru
</p>
Плёнка — ещё одна разновидность электрического тёплого пола. Конструктивно представляет собой токопроводящий элемент, который заламинирован между двумя изолирующими слоями полимера.
Монтаж такой системы осуществляется на теплоотражающей подложке. Сверху укладывается тёплый пол, а затем защитная плёнка. Если планируется линолеум или ковролин, то монтируется промежуточный слой из фанеры. А ламинат можно укладывать сразу на плёнку.
Плюсы:
Простота монтажа.
Почти не влияет на толщину пола.
Энергоэффективнее, чем кабельный пол и термоматы.
Минусы:
Нельзя прокладывать под мебелью без ножек.
Не подходит для влажных помещений.
Легко повредить при монтаже.
Какой тёплый пол выбрать
Во многом выбор технологии тёплого пола зависит от планируемого финишного покрытия. Важно учитывать специфику помещения, наличие и материал чернового пола, а также возможность обустройства стяжки. Ну и нужно определиться с тем, хотите ли вы заменить систему отопления или только дополнить её.
Водяной тёплый пол — идеальный вариант для загородного дома даже в качестве основного отопления. Поможет экономить на счетах. Можно устанавливать во всех помещениях и использовать любое покрытие, но монтировать нужно на начальных этапах строительства или ремонта.
Кабельный тёплый пол — альтернатива водяному тёплому полу для квартир, хотя может устанавливаться и в частных домах. Использование в виде отопления возможно, но затратно. Подходит для любых помещений, требует заливки стяжки. Лучшее покрытие — плитка, в меньшей степени годится специальный ламинат и линолеум.
Термоматы — вариант для случаев, когда нельзя сделать стяжку. В остальном для них справедливо всё то же, что и для кабельного тёплого пола.
Плёночный тёплый пол — самый простой в реализации вид. Подходит для комфортного подогрева, но не отопления. Совместим с любыми видами покрытий с высокой теплопроводностью и малой толщиной: ламинат, линолеум, ковролин.
Стоит ли самостоятельно устанавливать тёплый пол
Монтаж системы имеет массу нюансов. Неправильная установка может привести к поломкам или сбоям в работе оборудования, а в случае с электрическими тёплыми полами ещё и к пожару. Перед тем как приступать к монтажу, ознакомьтесь с инструкцией и трезво оцените свои силы.
Как монтировать водяной тёплый пол
Установите коллекторный шкаф и разместите в нём смесительный узел с насосом. Выбирайте место в центре дома, чтобы уменьшить длину подающих труб отдельных контуров тёплого пола.
Подведите к шкафу магистральный трубопровод от котла. Если планируется установка управляющей автоматики, проложите также электрический кабель.
Подготовьте черновую поверхность. Выровняйте все перепады более 5 мм, очистите от пыли и укройте основание полиэтиленовой плёнкой или другой гидроизоляцией.
Установите демпферную ленту по периметру стен, чтобы отделить их от плиты пола и компенсировать тепловое расширение. Лента должна быть выше финишного покрытия и обрезается после его монтажа.
Уложите на основание пенополистирол, а поверх него маты с бобышками или сетку для крепления труб. Разложите трубы с шагом согласно расчётам. Предпочтительно укладывать по схеме «улитка», чтобы трубы подачи и обратки находились рядом для равномерной теплоотдачи.
Подключите концы труб каждого контура к распределительному коллектору. При необходимости установите сервоприводы для регулировки температуры с помощью комнатного термостата.
Перекройте краны перед смесительным узлом и проверьте смонтированную систему на герметичность давлением 6 бар.
Не стравливая давления, залейте бетонную стяжку толщиной не менее 3 см от верхнего края труб. Подождите 28 дней до полного затвердения.
Уложите декоративное покрытие, совместимое с тёплыми полами.
Как монтировать кабельный тёплый пол
Проверьте сопротивление кабеля мультиметром и убедитесь, что оно совпадает с паспортным значением.
Составьте схему укладки, разметив расположение мебели без ножек и крупногабаритной техники, а также отступы от стен на 5–10 см. В эти места провод не укладывается! Посчитайте получившуюся площадь и убедитесь, что выбранный кабель рассчитан на неё.
Установите монтажную коробку для терморегулятора и заведите в неё силовой провод. Сделайте штрабу для укладки термодатчика на расстоянии 50 см от стены.
Подготовьте и очистите черновую поверхность. Если тёплый пол используется для отопления, уложите на основание плиты пенополистирол. Если только для подогрева — теплоизолирующую плёнку. Проклейте по периметру стен демпферную ленту.
Прикрепите сетку или монтажную ленту для крепления кабеля и разложите его змейкой. Одножильный провод заводится в монтажную коробку двумя концами, двухжильный — одним.
Вставьте в гофру термодатчик, наденьте на неё заглушку и проложите в подготовленную штрабу.
Установите терморегулятор и подключите к нему питание и греющий кабель согласно схеме в инструкции. Включите систему на пару минут и убедитесь, что она нагревается.
Отключите питание и залейте цементно-песчаным раствором стяжку толщиной 3–5 см. Дождитесь полного затвердения бетона в течение 28 дней.
Смонтируйте финишное покрытие, совместимое с тёплыми полами.
Как монтировать термоматы
Нарисуйте схему укладки, исключив пространство, где находится мебель и крупногабаритная техника, плотно прилегающая к полу. Предусмотрите отступы от стен на 5–10 см. В зависимости от получившейся площади выберите термомат подходящей мощности.
Смонтируйте коробку для терморегулятора и подведите к ней силовой кабель. Вырежьте штрабу для провода термодатчика.
Очистите поверхность пола и загрунтуйте поверхность. Сделайте разметку обогреваемой площади для укладки матов. Отступите от стен и стационарной мебели на 5–10 см.
Начиная от стены с терморегулятором, разложите нагревательные маты кабелем вниз, а сеткой вверх. Для подгонки под форму помещения сетку можно разрезать. Нарушать целостность кабеля и делать перехлёст матов нельзя!
Вставьте в гофру термодатчик, наденьте на неё заглушку и проложите в подготовленную штрабу на расстоянии 50 см от стены.
Проверьте сопротивление кабеля и сравните с паспортным. Установите терморегулятор, подключите к нему питание и провода мата в соответствии с прилагаемой к устройству схемой.
Сделайте пробный кратковременный запуск тёплого пола и проверьте, нагревается ли система.
Нарисуйте готовую схему укладки матов и подпишите все элементы. Это понадобится для гарантии и обслуживания.
Уложите плитку. Наносите с помощью зубчатого шпателя клей на сетку матов. Слой толщиной 8–10 мм должен полностью покрывать поверхность без воздушных полостей. Будьте осторожны, чтобы не повредить нагревательный кабель.
Включать тёплый пол можно только после полного высыхания клея.
Как монтировать плёночный тёплый пол
Продумайте схему укладки и составьте чертёж, отметив расположение мебели и крупной бытовой техники без ножек. Предусмотрите отступы от стен на 5–10 см. В это пространство материал не укладывается. Посчитайте необходимое количество плёнки и её мощность в зависимости от получившейся площади.
Закрепите монтажную коробку под терморегулятор и подведите к ней кабель питания. Сделайте штрабу для провода термодатчика.
Подготовьте основание: выровняйте все перепады более 3 мм на 1 м, очистите и загрунтуйте поверхность. Уложите поверх теплоотражающую подложку с ламинированным основанием и закрепите двусторонним скотчем. Использовать фольгированные материалы нельзя!
Разделите нагревательную плёнку на полосы нужной длины, ориентируясь на обозначенные линии отреза. Сделайте отступы 5–10 см от стен и стационарной мебели. Плёнку нельзя укладывать внахлёст! Располагайте её встык или оставляйте между полосами по 1–2 см в зависимости от рекомендаций производителя.
Смонтируйте контакты: один конец вставьте между слоями плёнки, а второй — поверх медной шины, сожмите их пассатижами. Подключите к клеммам провода и аккуратно, но надёжно обожмите их. Соедините все отрезки плёнки между собой согласно схеме в инструкции. Изолируйте контакты и концы медной шины с помощью битумного скотча из комплекта.
Установите терморегулятор, подключите силовые кабели и провода от плёнки. Приклейте скотчем температурный датчик на нижней части термоплёнки, к нагревательной полосе. Проложите провод от датчика в слое теплоотражающей подложки и подключите к терморегулятору.
На 2–3 минуты запустите систему и убедитесь, что все участки плёнки нагреваются.
Уложите финишное покрытие. Под ламинат необходимо постелить полиэтилен. Для линолеума или ковролина поверх плёнки нужно разместить защитный слой из фанеры или ДВП. При монтаже будьте предельно осторожны, чтобы не повредить плёнку крепёжными элементами.
Монтаж водяного пола как метод обогрева помещений (кстати говоря, не только жилых), имеет ряд неоспоримых преимуществ перед радиаторной или конвекционной системой отопления. Во-первых, теплые полы обеспечивают прогрев помещения равномерным образом, причем направление прогрева снизу вверх благотворно для человеческого организма. Использование таких систем не наносит даже теоретического вреда здоровью – наоборот, водяной теплый пол снижает концентрацию пыли в воздухе и не сшит воздух, как его электрические аналоги. С эстетической точки зрения отсутствие громоздких радиаторов и батарей позволяет добиться дизайнерской привлекательности и расширяет жилое пространство. Экономически устройство водяного теплого пола недешево – но это единовременные вложения. Эксплуатация качественно выполненных теплых полов с циркуляцией горячей воды продолжается несколько десятилетий, а обслуживание не требует больших материальных затрат.
↑ Устройство теплого водяного пола
Конструктивно водяной пол представляет собой сеть из одного или нескольких контуров труб, вмонтированных в бетонную основу. Возможно обустройство таких систем на деревянной основе, но эффективность теплопередачи при этом снижается и уменьшается выбор вариантов декоративной отделки. Циркулирующая в трубопроводах горячая вода прогревает пол и прилегающий к нему слой воздуха, обеспечивая тепло во всем помещении. Ходить в самую морозную погоду босиком по своей квартире возможно только при обогреве «теплыми полами» — ни один радиатор или тепловая пушка вам такого не позволят. Отделка верхней (рабочей) поверхности может быть самой различной. Керамическая плитка, ламинированные панели и другие покрытия могут вписаться в различные ремонтные концепции и при этом служить функциональным финишным покрытием для теплых полов.
Типовое устройство водяного теплого пола сравнивают со слоеным пирогом – очень меткая аналогия. Каждый слой «пирога» выполняет свою задачу, игнорирование любой составляющей не позволит получить качественную «выпечку» в этой ремонтной «кулинарии»:
Основание. Оно должно быть бетонным. Допускается устройство водяных теплых полов на черновых деревянных полах, на песчаной или земляной засыпке (обычно при работе вне помещений) – но бетонное основание является наилучшим строительным решением, особенно в плане долгосрочной и надежной эксплуатации.
Слой гидроизоляции. В большинстве случаев комбинируется с прокладкой демпферной ленты по периметру помещения для компенсации механических нагрузок.
Слой теплоизоляции. Предназначена теплоизоляция для направленного действия теплового излучения – вверх, к финишному покрытию и для снижения нецелевого нагрева материала основания.
Система контуров из труб. Главная часть любого водяного теплого пола, обеспечивает все его функциональные достоинства.
Несущая прослойка. Трубы имеют достаточную прочность, но укладывать плитку или линолеум непосредственно на них нельзя. Кроме равномерного распределения давления, несущая прослойка из стяжки способствует прогреву всей поверхности пола, без локальных зон с высокой/низкой температурой.
Финишное покрытие. Выполняет декоративно-эстетические задачи, должно обладать хорошими теплопроводящими качествами.
Еще до начала переоборудования системы отопления по методу водяных теплых полов важно учесть не только стоимость комплектующих и сроки работы. Следует принять во внимание размеры конструкции – различные варианты устройства водяного теплого пола имеют толщину от 80 до 160 мм. Конкретный размер зависит от диаметра используемых труб, вида утепления, толщины стяжки и пр., но в любом случае высота помещения уменьшится.
Рассмотрим основные этапы монтажа водяных полов с той степенью подробности, которая не мешает универсальности советов и рекомендаций.
↑ Монтаж водяного пола – поэтапная инструкция
Подготовка основания. Главным требованиями к основанию является его прочность, сухость и ровная поверхность (уклон не более пяти миллиметров на погонный метр). Если основание потеет или имеются потеки сырости – с ними нужно разбираться на самой ранней стадии работ. Повышенный сверх нормы перепад высот выравнивается стяжкой, именно поэтому бетонно-цементное основание предпочтительнее деревянного или песчаного. К дальнейшим этапам можно приступить только после полного отвердения выравнивающей стяжки.
Монтаж гидроизоляции. Наибольшее распространение получили гидроизоляционные полиэтиленовые пленки. Их толщина должна быть не менее 0.25 мм, многие специалисты-монтажники рекомендуют толщину от 0.4 мм. Нахлест полиэтиленовых полотнищ друг на друга должен быть существенным – не менее 12-15 см, его следует тщательно проклеить строительным скотчем. Кроме того, необходим припуск полиэтиленовой гидроизоляции на стены, ведь устройство водяного теплого пола предполагает значительную толщину сооружаемой конструкции. Впоследствии излишек гидроизоляции на стенах можно срезать.
Укладка демпферной ленты. Этот этап монтажа водяных полов преследует две цели – снижает охлаждающе влияние вешних стен помещения и компенсирует расширение цементно-песчаных смесей при их заливке и высыхании. Производится специальными лентами по периметру помещения на всю высоту будущего пола.
Монтаж теплоизоляции. Сейчас имеется большой выбор готовых материалов для укладки теплоизоляционного слоя при устройстве водяных полов. Наилучшими качественными показателями характеризуется вспененный полистирол со слоем металлизированной фольги. Теплоотдача сквозь такую поверхность минимальна – наоборот, происходит эффективное отражение тепла к финишному покрытию. Вспененный полистирол бывает рулонный или листовой, его недостатком следует признать разве что значительную стоимость. Теплоизолирующий слой можно выполнить из профильных прессованных плит. У них имеются специальные углубления, облегчающие монтаж трубопроводов. Профильные плиты собираются аналогично с ламинированными панелями – в замок, быстро и практически без отходов. В любом случае на теплоизоляции лучше не экономить – качество теплых полов с циркуляцией горячей воды напрямую зависит от должного уровня теплоизолирующего слоя. Толщина теплоизоляции может достигать 50 мм и не должна быть меньше 15 мм, даже для самых новых фольгированных плит с высоким прессованием материала.
Укладка труб. Выполняется из трубных элементов двух типов – металлопластиковых и полиэтиленовых. Безусловным требованием является однотипность труб – стыковать один вид с другим недопустимо.
Металлопластиковые трубы предпочтительнее за счет высокой теплопередачи – от них пол прогревается лучше и быстрее. Полиэтиленовые трубы используются при многочисленных перегибах и вообще при сложном монтаже, они прочнее на изгиб, растяжение и внешнее давление. Читайте как сделать стяжку под теплый пол.
↑ Правила монтажа водяного пола
Общие правила монтажа трубопроводов при устройстве водяных теплых полов таковы:
Плотность укладки труб определяется необходимым уровнем прогрева комнаты. Поэтому возле фасадных стен, входных дверей и т.п. укладывать следует плотнее, а в центре помещения – реже. Расстояние от трубы до стены или порога двери должно быть не менее 12 сантиметров.
Шаг между трубными конструкциями должен лежать в пределах 10 – 30 сантиметров. При меньшем зазоре увеличивается длина прокачки, что затрудняет циркуляцию. При монтажных зазорах более 30 см вероятен неравномерный прогрев пола, с наличием «теплых» и «холодных» полос.
Длину одного контура нежелательно выполнять большей, чем 100 метров. Для систем с автономным оборудованием для циркуляции (собственными помпами) подобное требование не актуально, но они значительно дороже.
Монтаж труб на стыках теплоизоляционных плит, переходах из комнаты в комнату, стыках плит межпотолочных перекрытий выполняют в металлических гильзах.
Если в выбранной системе устройства водяного пола предусмотрено несколько контуров, необходимо заранее решить – где будет располагаться управляющий коллектор с редукторами, датчиками и другим необходимым оборудованием. Такой распределительный шкаф вполне можно вписать в дизайнерскую концепцию ремонтируемого помещения, он обязан обеспечить легкий доступ ко всем регулируемым приборам.
Основные схемы монтажа труб при устройстве водяного теплого пола — «зигзаг», «спираль» и «змейка». Выбор между ними зависит от специфики помещения, типа выбранных труб и других особенностей. По любой из выбранных схем монтаж осуществляется с фиксацией труб – либо в пазах теплоизоляционных плит, либо с помощью специальных хомутов, либо комбинированным способом.
Гидравлические испытания водяных полов
Когда укладка и соединение труб при монтаже водяных полов завершены и они подключены к водоснабжению, обязательно следует «опрессовать» систему.
Вода подается в каждый контур водяных полов отдельно. Воздух стравливается через специально предусмотренные сливные заглушки – иначе можно повредить автоматические воздухоотводы, внутри труб имеется пыль и грязь. Под давлением теплый пол нужно выдержать в течении двух суток, многие специалисты советуют выбрать испытательное давление с запасом – там, где это технологически возможно. При малейших признаках протечек некачественный участок следует демонтировать и переделать. Повторное испытание проводят по всей системе теплого пола – а не только на проблемном контуре. Инфракрасные теплые полы испытывают совсем иначе.
Монтаж финишной стяжки при устройстве водяных полов
После завершения гидравлических испытаний производится укладка финишной стяжки – завершающий этап всей работы (если исключить обустройство пола декоративным покрытием – линолеумом, керамической плиткой и т.п.) Главные правила создания финишной стяжки таковы:
Если укладывается металлическая сетка – она выполняет армирующие функции – то сечение проволоки должно быть не менее 3 мм2, а размер ячеек – не менее 10 на 10 см
Листы сетки не должны пересекать деформационных швов (при обширных поверхностях заливки такие швы обязательны)
Если в качестве армирующего метода выбрано фиброволокно – металлическое или полимерное – его добавляют непосредственно в раствор. Трудоемкость работы по укладке финишной стяжки при этом снижается, ног растет ее стоимость.
Заливку финишной стяжки выполняют из смесей для наливных полов, специальных строительных выравнивающих смесей либо из раствора с пластификаторами. Наличие пластификаторов позволяет увеличить толщину финишного слоя до 5 см (при использовании обычных смесей она не должна превышать 3–3.5 см)
Температура и влажность воздуха в ремонтируемом помещении должны соответствовать рекомендованным значениям производителями строительных смесей. Важно дождаться полного высыхания финишного слоя – и только потом настилать декоративное покрытие. Саму систему водяного теплого пола можно уже задействовать и работать в обогреваемом помещении. При монтаже плинтусов и вообще любых конструкций с длинными элементами крепления нужно быть осторожным и не повредить уложенные трубы.
Система водяных теплых полов способна прослужить очень долго – до 50 лет. Она требует солидных ремонтных затрат, но привыкаешь к теплому полу под своими ногами очень быстро – впрочем, как и ко всему по-настоящему хорошему…
Оглавление
Устройство тёплого пола.
Каждый из видов тёплых полов объединяет одно — под покрытие пола монтируют провода, плёнку или трубы. Монтируемые части служат как приборы отопления. Полы с плёнкой и проводами подходят практически всегда и везде . Водяной тёплый пол преимущественно монтируют в частных домах. Более подробно мы рассмотрим тёплый пол, в котором установлены трубы.
Водяные системы полов бывают двух видов:
Бетонные (или мокрые) теплые полы. «Мокрым» полом этот вид называют потому, что в процессе установки трубы заливают цементно-песчаной смесью.
Легкие теплые полы. В этом случае трубы расположены в пазах пенополистирольной основы, либо основании из досок. Лёгкие системы устанавливают в помещениях, в которых нельзя сделать цементную стяжку.
Мы будем рассматривать монтаж тёплого водяного пола.Установка данного типа пола достаточно легка, в том случае если у вас уже есть хотя бы базовые навыки установки систем отопления и немного опыта в строительстве. В ином случае, некоторые моменты монтажа следует рассмотреть с опытными строителями.
Трубы для теплого пола
Самым оптимальным вариантом для установки водяного пола следует считать трубы PEX или PERT. PEX — трубы, это трубы из сшитого полиэтилена. PERT — трубы, в их основе лежит армированный полимер. Из этих представленных вариантов, лучше посмотреть на PEX трубы. Они более эластичны, в отличие от PERT — труб.
Так же у этих труб повышенная плотность сшивки (порядка 85 %). И именно поэтому, в отличие от PERT — труб, у них повышенный «эффект памяти». То есть после растягивания, PEX — трубы имеют повышенную способность к возврату в исходное состояние.Стандарт труб для отопления. Они имеют диаметр 16 , 17 и 20 мм. Толщина трубочной стенки около 2 мм.
При подборе труб в магазине советуем обратить внимание на марки Uponor, Tece, Rehau, Valtec. Можно отметить их высокое качество.
Устройство основания пола
Монтаж контура отопления
Армирование
Испытания
Заливка цементной стяжкой
Тёплый пол нужно устанавливать на прочном основании. Например, на плите из бетона. Тогда толщина «общего» слоя пола не превысит 8 см. При укладке пола прямо на грунт, требуется его максимально выровнять и как можно лучше утеплить. Толщина утеплителя будет зависеть от погодных условий района и конкретного местоположения.
Вместо плотной полиэтиленовой плёнки можно использовать рубероид. От рулона плёнки или рубероида отрезают куски по длине помещения и укладывают с нахлёстом друг на друга (нахлёст около 20см.) Так же гидроизоляцию надо обязательно завернуть на стены.
Поверх выложенной гидроизоляции кладётся утеплитель, который служит для удержания тепла в помещении. Из множества вариантов, которые могут предложить современные производители, профессионалы советуют выбирать из двух вариантов:
Экструдированный пенополистирол. Обладает всеми необходимыми преимуществами. У него пониженная теплопроводность, повышенная влагостойкость. Так же он весьма износоустойчив.
Пенополистирол в виде профильных матов. Главная особенность этого вида утеплителя — поверхность с выступами. Это позволяет легче производить укладку труб. Шаг выступов в этом утеплителе 5 см. Главный недостаток — повышенная стоимость по сравнению с ЭППС.
При выборе толщины слоя утеплителя следует учесть несколько важных условий.
При укладке утеплителя прямо на грунт его толщина обязана быть не меньше 10 см. Так же можно рассмотреть вариант двухуровневой укладки. Два слоя утеплителя по 5 см. толщиной.
При выкладке утеплителя в помещении под которым расположен подвал, слой от 5 см.
При укладке на все последующие этажи его толщина возможна до 3 см.
Для крепления утеплителя потребуются дюбели-зонтики, либо тарельчатые дюбели. Для крепления труб необходимы гарпун-скобы.
Порядок действий выкладки утеплителя:
Выровнять поверхность где будет лежать теплоизоляция. Это лучше сделать при помощи песка или черновой стяжки.
Укладка кусков гидроизоляции. Швы надо проклеить скотчем.
Непосредственно выкладка плит утеплителя стык в стык. (маркированная сторона должна оказаться наверху)
Швы между плитами надо так же проклеить скотчем.
Закрепить утеплитель дюбелями.
Если вы укладываете утеплитель в два слоя, следует соблюдать принцип кирпичной кладки. Швы верхнего и нижнего слоёв не должны совпадать.
Водяной теплый пол — это система, работающая по принципу большинства отопительных батарей: использование горячей воды, как источника тепла. Схема работы такой системы элементарная — на поверхность устанавливается специальная труба, по которой циркулирует горячая вода. Источником тепла выступает котел. Всю «надпольную» часть системы водяного пола можно аккуратно прикрыть фальшстеной или увести в подсобное помещение.
Мы уже поняли, что водяной пол представляет собой систему труб с циркулирующей теплой водой, уложенных под полом и отдающих тепло по принципу обычной батареи. Теперь можем перейти к главному вопросу.
Завершающим этапом монтажа пирога теплого пола является укладка трубы. На сегодняшний день существуют три схемы укладки труб водяного теплого пола — «улитка», «змейка» и комбинированный.
При использовании полистирольной плиты вопрос крепления решен за счет уже существующих пазов. Остается нерешенной проблема относительно того, на что крепить трубы, уложенные на армированную сетку.
Существует несколько вариантов этого вопроса:
Хомуты – самый дешевый способ, позволяющий уложить водяной контур на пластиковую или металлическую сетку. Для фиксации чаще всего используют хомуты, которые в обычной ситуации применяют в электрике для связывания провода.
Клипсы – эффективно заменяют защелки, применяемые при полистирольном методе монтажа. Фиксирующие клипсы дают достаточно пространства для расширения трубы при нагреве. При монтаже необходимо помнить, что рекомендуемый диаметр изгиба трубы равен ее толщине, умноженной на 8.
Панели для укладки труб или фиксирующие планки. Преимуществом метода крепежа панелями является возможность быстрого выполнения монтажных работ. Направляющие для крепежа труб монтируются согласно предварительно составленной схемы. Фиксация проводится с помощью защелок, что облегчает сложность работ и ускоряет процесс укладки.
На решение к чему крепить трубы, влияет выбранный метод монтажа системы отопления и размер общей отапливаемой площади. Для больших помещений рекомендуется использовать панели для укладки и готовые клипсы. В небольших комнатах можно обойтись хомутами.
Как показывает практика, это необходимо. Опрессовывать трубы нужно хотя бы по той причине, что не всегда укладка проходит с соблюдением необходимых норм и правил. Так, часто желая сэкономить, хозяева допускают монтаж не цельного контура, а скрутки из нескольких частей трубы. И, уже после того, как было уложено финишное покрытие и запущена система отопления, выясняется, что присутствуют протечки.
Предлагаем ознакомитьсяПленочный теплый пол: схема подключения и монтаж своими руками. монтаж пленочного теплого пола своими руками: правила укладки и схема подключения инфракрасный пленочный теплый пол монтаж
При заливке труб бетонной смесью, опрессовка крайне важна. Трубы, находящиеся под рабочим давлением, немного расширяются, и залитые в таком состоянии цементной стяжкой, не оказывают давление на окружающую стяжку при перепадах температуры теплоносителя.
Опрессовка водяного теплого пола может быть выполнена своими руками. Относительно небольшие сложности, связанные с проведением проверки полностью окупятся.
На сегодняшний день оборудование для опрессовки перестало быть редкостью. Причем, если раньше с этой целью использовали только промышленные установки, то сейчас можно приобрести механический ручной опрессовщик.
Как проводится данная процедура?
Труба подачи горячей воды подключается к опрессовщику. Обратка остается присоединенной к водяному коллектору, на котором перекрывается отсекающий вентиль.
Проводится опрессовка воздухом или водой. С помощью установки поднимается давление в водяном контуре. Практика показывает, что достаточно создать напор в 5-6 атм.
Закрытый водяной контур оставляется на сутки с подключенным аппаратом. Это дает возможность поднять давление при опрессовке в случае необходимости.
Через сутки проверяется давление в системе с предыдущими показателями. За это время изменений в давлении не должно быть.
Порядок опрессовки системы тёплого водяного пола включает проверку каждого отдельного контура, подключенного к коллектору. При присутствии свищей, локализацию можно найти с помощью обычного стетоскопа, или визуально, при опрессовке водой.
Основной инструмент для опрессовки труб – это механический или электрический насос, создающий необходимое давление в системе и контролирующий показатели с помощью манометра.
После расчета теплого пола и составления схемы укладки приобретаем материалы, оборудование, инструмент и приступаем к монтажу системы.
Для удобства укладки труб можно использовать разлинованную фольгированную подложку
Подобрать трубы и определить оптимальный шаг укладки напольного покрытия самостоятельно не так уж и сложно. Главное, помнить, что все манипуляции направлены на создание комфортной и уютной обстановки жилища.
Предлагаем ознакомитьсяМонтажные схемы укладки теплого водяного пола и схемы разводок
Частые ошибки при укладке труб
Существует несколько распространенных ошибок, которые совершают как профессиональные строительные бригады, так и новички монтажники. К ним относятся:
Превышение максимально допустимой длины трубы. Излишняя длина контура создает проблемы при циркуляции теплоносителя, появление холодных зон, повышение энергозатрат и т.д. Максимальная длина не должна превышать 70 м.
Укладка заменителей демпферной ленты или монтаж полов без ее применения. Зачастую приводит к выпадению конденсата сверху на напольном покрытии, появления трещин в стяжке.
Неправильный выбор метода монтажа. Раскладка теплого водяного пола улиткой оптимально подойдет для самостоятельной укладки, особенно если работы будут проводиться с заливкой стяжки.
Наличие скруток в бетонном полу. Предварительно необходимо рассчитать расход трубы на квадратный метр. Рекомендуется дать запас около 10% от общего количества п.м.
При выполнении работ, главное, не спешить и строго соблюдать инструкцию. Тогда даже самостоятельный монтаж будет качественным. Срок эксплуатации водяного контура составляет не менее 50 лет, но это возможно, только при соблюдении всех рекомендаций производителя относительно укладки теплых полов.
Армирование теплого пола.
Основная функция армирующей сетки — это увеличение прочности всей конструкции. Необходима она или нет, и стоит ли тратить на неё деньги решать вам.
Для армирования подойдёт сетка с ячеёй 10 на 10 см. Можно использовать либо металлическую, либо пластиковую сетку. Главное, что бы она была без рифлёной поверхности, во избежании повреждения труб. Небольшие куски сетки выкладывают с нахлёстом друг на друга и фиксируют пластиковыми хомутами.
Испытание подключенной системы.
Для испытания потребуется опрессовочный насос.
Порядок действий при заполнении системы:
На коллекторе остается открытым только один проверяемый контур
После выхода всего воздуха и полной чистоты воды сливной кран закрывается. Потом перекрывается испытуемый контур. (уже промытый и заполненный теплоносителем)
Операция повторяется с каждым контуром отдельно
Чистота воды проверяется по шлангу слива. Лишняя жидкость сливается в канализацию по сливному шлангу подсоединённому к коллектору. Во время проведения испытания автоматические воздухоотводчики находятся в открытом состоянии.
</ul>
Каждый из контуров в вашем коллекторе открыт
В насос заливается чистая вода
Посредством насоса в системе создаётся давление примерно в 2 раза больше рабочего (6 атм.)
Визуально оценивается целостность системы
Система на одни сутки остаётся под давлением 6 бар
Если вы не обнаружили протечек, система прошла проверку
Заливка цементной стяжки теплого пола.
Труба для теплого пола УПОНОР
</h2></ol>
</ul>
При монтаже изгиб труб может варьироваться от 45 до 90°С, что может усложнить процесс укладки материала. К тепломагистрали предъявляются следующие требования:
прочность;
износостойкость;
долговечность;
достаточная теплопередача;
низкий показатель теплового расширения;
нейтральность к воде;
способность выдерживать температуру до 120°С.
Укладка металлопластиковой трубы
Самые популярные материалы для теплоносителей:
металлопластик;
полиэтилен.
Трубы теплого пола полиэтиленовые
После подбора материала и метода размещения труб, нужно определиться с расстоянием между соседними витками контура. Оно не зависит от типа размещения теплоносителей, но прямо пропорционально диаметру труб. Для больших сечений слишком мелкий шаг недопустим, ровно как и для труб с малым диаметром крупный. Последствиями могут быть перегрев или тепловые пустоты, что перестанет характеризовать теплый пол как единую систему отопления.
Правильно подобранный шаг влияет на тепловую нагрузку контура, равномерность прогревания всей поверхности пола и правильность работы всей системы.
В зависимости от диаметра трубы величина шага может составлять от 50 мм до 450 мм. Но предпочтительные значения – 150, 200, 250 и 300 мм.
Шаг расположения теплоносителей зависит от типа и назначения помещения, а также от числового показателя рассчитанной тепловой нагрузки. Оптимальный шаг при отопительной нагрузке 48-50 Вт/м² составляет 300 мм.
При системной нагрузке от 80 Вт/м² и больше значение шага принимается 150 мм. Этот показатель оптимален для ванных комнат и туалетов, где температурный режим пола согласно жестким требованиям должен быть постоянным.
При монтаже теплого пола в помещениях с большой площадью и высокими потолками шаг укладки теплоносителя берется равными 200 или 250 мм.
Проект монтажа теплого водяного пола
Кроме постоянного шага строители часто прибегают к технике переменного размещения труб на напольном покрытии. Она состоит в более частом размещении теплоносителей на определенном участке. Чаще всего этот прием применяется вдоль линии наружных стен, окон и входных дверей – в этих зонах отмечены максимальные теплопотери.
Схемы для усиленного обогрева наружных стен
Переменный и комбинированный шаг укладки практикуется во внешних и краевых помещениях ввиду острой необходимости дополнительного обогрева и больших теплопотерях, во всех внутренних комнатах применяется обычный метод размещения теплоносителей.
Процесс укладки труб теплого пола осуществляется в точном соответствии с проектом
