Правила монтажа водопровода из полиэтиленовых труб и необходимые материалы

Полиэтиленовые трубы всё чаще используются в хозяйстве для монтажа водопроводных, канализационных и грунтовых коммуникаций. Они обладают рядом преимуществ: трубы ПНД очень просты в эксплуатации, а также отличаются невысокой стоимостью и долговечностью. Чтобы установить их в квартире, не обязательно пользоваться услугами мастера. Вполне возможен и монтаж полиэтиленовых труб своими руками.

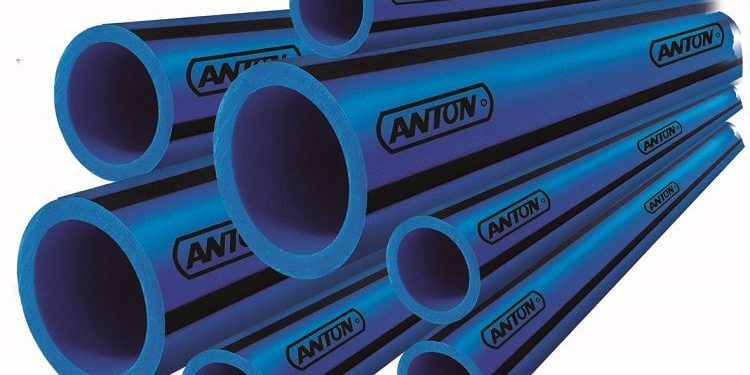

Полиэтиленовые трубы применяются для монтажа водопроводных систем

Трубы из полиэтилена. Основные характеристики

Прежде, чем приступить к ремонтным работам, необходимо определиться с выбором типа труб. Ориентироваться следует на назначение трубопровода. Выпускается два вида труб из полиэтилена:

1. Полиэтиленовые трубы высокого давления (ПВД). Чем выше давление, при котором производится полиэтилен, тем более низкой становится плотность материала. Трубы ПВД не стоит выбирать для установки напорных водопроводов.
2. Полиэтиленовые трубы низкого давления (ПНД). Эта разновидность, напротив, отлично подходит для напорных коммуникаций. Её широко используют даже для установки магистральных трубопроводов.

Трубы ПНД обладают прочностью, аналогичной металлическим конструкциям, но при этом полиэтилен совершенно не подвергается коррозии и воздействию химических веществ. Стоит помнить, что полиэтиленовые трубы низкого давления теряют плотность при температуре выше 80°С. Это делает их непригодными для проведения трубопровода для горячей воды.

Трубы из полиэтилена не поддаются коррозии и служат долгое время

Разновидности фитингов для полиэтиленовых труб

Для стабильной работы трубопровода из полиэтилена важно правильно подобрать соединительные части — фитинги. Существует несколько видов фитингов, различающихся по способу монтажа:

• электросварочные фитинги. В конструкцию таких фитингов входит специальный нагревательный элемент. Это обеспечивает плавление полиэтилена в процессе электросварки, в результате чего получается достаточно плотное однородное соединение труб;
• компрессионные (обжимные) фитинги. Данный тип фитингов может быть применен для соединения труб диаметром от 16 мм до 100 мм. Обжимные фитинги продаются полностью укомплектованными и готовыми к монтажу, поэтому отлично подходят для неопытных мастеров;
• фитинги для стыковой сварки труб. При этом методе монтажа применяются фитинги спиготы, не оснащенные нагревательной электроспиралью. Плавлению до вязкого состояния подвергается только внешний торец трубы, соединение происходит под действием давления.

Если необходимо осуществить соединение стального водопровода или регулирующей арматуры и ПНД трубы, монтаж производится при помощи фланцев.

Фланцевое соединение полиэтиленовых труб — одно из самых трудоемких

Соединение такого типа имеет две основных детали: стальной фланец и полиэтиленовую втулку под фланец.

Полезный совет! Для монтажа полиэтиленовых труб, различных по диаметру, используются редукционные фитинги (переходники). Они незаменимы также при соединении трубопровода со счетчиками и водораспределительному оборудованию.

Помимо основных соединительных фитингов применяются и другие конструкции: тройники, разветвители. Необходимость приобретения таких типов фитингов определяется индивидуальным планом будущего трубопровода. Перед началом работы стоит убедиться в том, что в наличии имеется большее количество соединительных элементов, чем было указано в плане. Для лучшего качества стыковки рекомендуется приобретать фитинги той же марки, что и ПНД-трубы.

Методы монтажа полиэтиленовых труб

Соединения водопроводных сетей с использованием ПНД-труб делятся на две категории:

• неразборные, без возможности повторной разборки. Подразумеваются соединения методом сварки (с использованием электросварочных фитингов);
• разборные, с возможностью дальнейшей корректировки соединения. Для монтажных работ такого типа применяются стальные фланцы. Компрессионные фитинги также дают разборное соединение.

Способы монтажа могут комбинироваться между собой в одной коммуникации. В участках водопровода, требующих особого укрепления, могут быть задействованы неразборные соединения. Для ремонта неразборного соединения, полученного, например, методом диффузной сварки, необходимо снова применить паяльник, чтобы восстановить герметичность.

Компрессионный фитинг — вариант разъемного соединения

Монтаж трубопровода в домашних условиях в большинстве случаев осуществляется несколькими способами.

Монтаж компрессорными фитингами. Для монтажа водопровода с помощью компрессорного фитинга наличие специальных сантехнических инструментов не обязательно. Прочное соединение получится даже с использованием простого гаечного ключа. На один конец надевается гайка, снятая с фитинга (предварительно на трубе острым ножом делается фаска в 45°). Чтобы облегчить введение конца трубы в фитинг, можно смазать его строительной смазкой или мыльной пеной. После того, как трубы помещены в фитинг на нужную длину, крышка-гайка затягивается. Это можно делать и вручную, приложив физические усилия, и гаечным ключом. При использовании гаечного ключа важно не перетянуть гайку, так как это может испортить герметичность соединения.

Сварка. Соединение труб методом сварки в стык происходит в несколько этапов. Первым этапом осуществляется оплавление двух концов трубы. Далее вступает в силу цикл нагрева, в ходе которого материал свариваемых частей получает необходимое тепло от нагревательного элемента. Применять давление на этом этапе не следует. После этого нагревательный элемент выводится из области сварки, и контактные поверхности соединяются настолько быстро, чтобы материал не успел застыть. Сварка происходит также максимально быстро и под давлением. Температура плавления ПНД составляет 270°С. Правильно проведенная процедура сварки даёт однородное соединение (80-90% прочности монолита). Осадка стыка происходит после полного охлаждения. Остывание должно происходить в естественных условиях, остужать стык принудительно крайне не рекомендуется.

Полезный совет! Лучше всего производить любые виды монтажа ПНД-трубы  в условиях, когда температура окружающего воздуха не ниже +5С. При более низкой температуре полиэтилен начинает терять свои пластичные свойства, что приводит к некачественному соединению элементов.

Работы с такими трубами на открытом воздухе в холодное время года лучше отложить до потепления.

Стыковая сварка производится при помощи механического или гидравлического агрегата

ПНД-трубы: особенности монтажа

Особое внимание перед началом монтажных работ уделяется защите трубопровода. Полиэтиленовый водопровод лучше укладывать под бетонное основание (подойдет также цементная стяжка). Бетон отлично справляется с защитной функцией, он предохраняет полиэтилен от переохлаждения и перегревания, негативно влияющих на целостность структуры материала.

После проведения необходимых замеров можно приступить к делению трубы на отрезки нужной длины. Инструмент труборез позволяет разрезать трубу максимально ровно. При использовании других приспособлений на срезе трубы могут образоваться заусеницы, которые нужно тщательно зачистить наждачной бумагой. Для удобства на трубе обозначаются отметки, указывающие на глубину посадки фитинга. Если в плане-схемы присутствуют изгибы трубы, рекомендуется применять трубогиб.

При установке холодного водоснабжения желательно позаботиться об изоляции трубы. В противном случае на трубе будет образовываться конденсат, который часто становится причиной возникновения плесени и грибка в помещении.

Важно! Расстояние ПНД-трубы от стены не должно составлять менее 2 см.

Монтаж труб ПНД не требует особых технических навыков, но может быть произведён только при соблюдении описанных выше правил. Не стоит начинать работу самостоятельно, не убедившись в достаточном наличии хотя бы теоретических знаний о монтаже. Лучше всего сделать несколько пробных соединений, чтобы вовремя исключить наличие ошибок в конструкции.



Оглавление

1. 1Область применения
2. 2Виды полиэтиленовых труб
3. 3Способы монтажа
4. 4Практическое руководство
5. 5Установка труб из сшитого полиэтилена

В этой статье мы расскажем, как осуществить монтаж полиэтиленовых труб своими руками. Это позволит в несколько раз сэкономить при прокладке большинства коммуникаций. Существуют различные виды упомянутых изделий, а также способы их установки. Эта статья осветит все эти аспекты.

Для газа

Область применения

Полиэтилен получил широкое распространение в производстве различных изделий. Это полимер, который обладает рядом очень полезных свойств. Например, он невосприимчив к действию большинства кислот, бензина, различных масел и других растворителей. Это означает, что при нахождении в агрессивной среде срок службы такого материала может быть очень продолжительным. В промышленности это сырье применяется при изготовлении упаковок для различных продуктов питания. Материал не оказывает губительного воздействия на организм человека, хотя и является продуктом нефтяной промышленности.

Гибкие

Кроме всего перечисленного, этот полимер с легкостью поддается обработке. Для того чтобы изготовить из него планируемое изделие, не требуется особых уникальных условий температуры или давления. Из него легко получаются трубы, которые применяются для различных целей:

• водопровод;
• дренажные системы;
• газовые магистрали;
• системы полива;
• трубопроводы для транспортировки химически агрессивных веществ в промышленности;
• системы ирригации;
• для транспортировки жидкостей, содержащих абразивные включения;
• канализационные системы;
• системы, созданные для понижения уровня воды.

Водопровод из ПНД труб

Такое широкое распространение связано с простотой установки и высокой гибкостью конечного продукта.

Виды полиэтиленовых труб

ПВД

Все трубы из полиэтилена делятся по признаку выдерживаемого давления. Существует три основных вида:

• ПВД. Такие изделия выдерживают высокое давление. Они применяются на высоконапорных магистралях и участках. Их диаметр может превышать 1 м. Актуальны для организации водоснабжения микрорайонов или даже городов.
• ПНД. Самый распространенный и часто встречающийся вид. Трубы из пластика низкого давления применяются для водопровода, в этом случае они чаще всего имеют синюю полоску по всей протяженности, либо могут быть полностью окрашены в синий цвет. Для прокладки газовых магистралей применяется материал с желтой полосой.
• Третий вид изготавливается из вторичного сырья. Обычно такие трубы применяют для прокладки различных линий связи. Изделия служат гильзами, которые предотвращают пагубное воздействие на кабель.

ПНД

Плюсами таких изделий являются:

• устойчивость к коррозии;
• высокая гибкость и пластичность при монтаже;
• простота соединения;
• высокая механическая прочность;
• невозможность образования наростов и засорений благодаря гладкости стенок;
• устойчивость к гидроударам (допускается кратковременное превышение допустимого давления в несколько раз);
• хороший диэлектрик;
• возможность монтажа в ограниченном пространстве;
• значение гидропотерь ниже, чем у других материалов;
• более высокая плотность, чем у стали — в 8 раз;
• сварные швы по прочности превосходят прочность самих труб;
• относительно небольшой вес;
• 50 лет службы без необходимости обслуживания.

Обратите внимание! Полиэтилен не подходит для организации систем горячего водоснабжения и отопления. Связано это с тем, что некоторые его виды теряют свою прочность уже при 60°, а при 100° начинают плавиться и растекаться.

Способы монтажа

Разъемные фитинги для ПНД

С установкой может справиться даже новичок при условии наличия необходимого инструмента и основных знаний. Все виды сочленений труб этого вида делятся на две основные категории:

• Разъемные. Для них разработаны специальные фитинги. Сборка всей конструкции возможна при наличии элементарных инструментов, которыми обладает любой хозяин.
• Монолитные. В этом случае доступно два варианта, которые можно применять. Один из них подразумевает склеивание при помощи специального состава, который не оказывает отрицательного воздействия на организм. Второй — это пайка. Она имеет свои подвиды. Осуществляется при помощи специального аппарата, который нагревает торцы, после чего происходит стыковка. Также разработаны специальные муфты, в которые встроены спирали (еще их называют элементами с закладным нагревателем), осуществляющие сварку.

С помощью муфт

Практическое руководство

Первый метод соединения, о котором говорилось выше, часто применяется в домашних условиях. Инструмент, который понадобится при сборке всей конструкции:

• ножницы для труб или ножовка по металлу;
• специальный ключ с цепью;
• фитинги;
• рулетка.

Обратите внимание! Часто цепной ключ заменяют обычным газовым или просто производят затяжку вручную. Для обеспечения наивысшей надежности лучше использовать предназначенные для этого изделия.

Разъемные соединения для ПНД

Весь процесс по укладке будет сводиться к следующему:

• Вся труба выпускается в бухтах, поэтому ее нужно будет удобно разместить для упрощения задачи. Отмеряется необходимый отрезок и при помощи ножовки или ножниц отрезается от бухты.
• Край, который будет заходить в фитинг, хорошо выравнивается. Это необходимо сделать, чтобы впоследствии не возникло перекоса, и чтобы захват был равномерным.
• Снимается фаска под конус, это даст возможность проще пройти уплотнительную резинку.
• С фитинга откручивается муфта.
• Вынимается уплотнительное кольцо.
• Вначале муфта, а затем и уплотнительное кольцо надеваются на трубу.
• Кольцо должно быть развернуто так, чтобы его конусная часть упиралась в муфту, а бортик в фитинг.
• Труба смачивается водой или мыльным раствором. Это поможет проще зафиксировать ее.
• Фитинг надевается на трубу до упора. При этом нужно следить, чтобы уплотнительную резинку, которая находится в нем, не завернуло внутрь отверстия. Если это произошло, то необходимо снять фитинг и повторить все с самого начала.
• Перед тем как засыпать трубу землей, желательно проверить ее, подав рабочее давление.

Схема монтажа фитинга

Обзор обжимного фитинга для полиэтиленовых труб смотрите ниже:

Обратите внимание! Для перехода с металлической трубы на полиэтиленовую отлично подойдут фитинги с металлической резьбой. Это будет залогом качественного соединения, которое не выйдет из строя при скачке давления.

Стыковое сочленение осуществляется несколько сложнее и требует специализированного инструмента. Основным является сварочный аппарат. Состоит он из таких блоков:

• Центратор. Специальный фиксирующий зажим, который позволяет расположить две детали четко друг напротив друга. Также при помощи этого элемента осуществляется фиксация и прижим, чтобы образовался качественный шов.
• Торцеватель. Небольшой инструмент с электрическим двигателем, который имеет две режущие головки. Его цель — обработать кромки для того, чтобы они имели ровную плоскость.
• Гидравлический блок. Предназначен для того, чтобы осуществлять передвижение двух частей центратора. На нем имеется манометр, который дает возможность подобрать требуемое значение в барах.
• Нагреватель. Это своего рода паяльник, который осуществляет плавление кромки для последующей стыковки.

Аппарат для стыковой сварки

Если вы планируете заниматься монтажом профессионально, тогда есть смысл приобрести такой аппарат, в противном случае достаточно просто взять его напрокат. Последовательность действий будет такой:

• Одна из свариваемых частей обязательно должна быть подвижной. Если это условие не соблюсти, тогда центратор не выполнит своей роли.
• При помощи штангенциркуля проверяется овальность трубы. Диаметр должен быть одинаковым в любой точке, в которой будет приложен измеритель.
• Проверяется соответствие фактической толщины стенки заявленной. Она должна быть одинаковой у двух элементов. Если они будут неравнозначными, тогда спайка не достигнет необходимой прочности.
• Элементы устанавливаются в центратор. Между ними необходимо соблюсти такое расстояние, чтобы в открытом положении можно было спокойно установить торцеватель и нагревательный элемент.
• Зажим осуществляется попарно. Задние фиксаторы можно затянуть немного больше, чем передние. С последними лучше не переусердствовать, чтобы не нарушить правильность окружности торца.
• Производится установка давления на движение. Для того чтобы сделать это, необходимо вначале открутить клапан, чтобы стравить воздух. Далее, закручивая его, определяется значение, при котором начинается движение.
• Вычисляется давление при сжатии на пайку. Делается это согласно таблице, которая обычно находится на агрегате. Если ее нет, тогда можно воспользоваться такой формулой: площадь торца трубы разделить на общую площадь сечения цилиндров, умножить получившийся результат на 0,15 и прибавить давление сопротивления.
• Части, которые будут свариваться, очищаются от песка и другой грязи влажной тряпкой.
• Производится обработка кромки. Для этого впритык к одной трубе устанавливается торцеватель. Он включается и при помощи гидравлического блока производится сдвигание двух заготовок. Процесс происходит до тех пор, пока не образуются 3–4 витка цельной стружки с каждой из сторон.
• Сбрасывается давление и части раздвигаются.
• Режущий инструмент убирается на свое место.
• Производится тестовая стыковка, чтобы убедиться, что процесс прошел как следует.
• Снова производится очистка торцов. Но на этот раз необходимо использовать спирт или специальный растворитель.
• Включается паяльник и нагревается до необходимой температуры.
• На таймере выставляется время планируемой пайки. Оно обычно также указывается в таблице.
• Жало устанавливается между трубами.
• Производится сведение труб к паяльнику. Необходимо выждать, пока образуется наплыв в 1 мм толщиной. После этого давление сбрасывается и засекается время для сварки.
• По истечении времени для сварки паяльник убирается. Будет 5 секунд для того, чтобы свести детали одну с другой.
• После стыковки потребуется выждать еще около 5 секунд под давлением, после чего оно сбрасывается и запускается таймер для остывания.

Схема стыковой сварки

Процесс остывания никакими способами не следует ускорять. Также на протяжении этого времени нельзя кантовать трубу или пытаться снять центратор. В противном случае стык будет нарушен, и впоследствии произойдет разгерметизация.

В видеоматериале подробно показан процесс стыковой сварки:

Процесс электромуфтовой сварки

Электромуфтовая сварка является достижением, которое позволяет стыковать швы в таких местах, где другие способы просто неприменимы. Плюсами такого решения являются:

• высокая скорость протекающих процессов;
• минимальная вероятность ошибок;
• высокая безопасность всего процесса;
• возможность сочленения неподвижных заготовок;
• внутренний диаметр труб остается практически без изменений;
• упрощает процесс при выполнении задач с большими диаметрами труб;
• преимущество работы с заготовками различного диаметра и толщины стенки;
• минимальное потребление электрической энергии при выполнении задач.

Электромуфта

Из инструментов будут необходимы:

• Специальная жидкость для очистки. Она может идти в наборе с фитингами или приобретаться отдельно. Не рекомендуется использование ацетона или других непредназначенных для этих целей растворителей.
• Съемник оксидного слоя. В его роли может выступать обыкновенный скребок или аппарат, который устанавливается непосредственно на трубу. На больших диаметрах использование второго предпочтительнее. Дело в том, что нужно не просто создать шероховатую поверхность, а убрать около 0,1 мм материала для того, чтобы могла произойти спайка.
• Сварочный аппарат. В этом случае используется специальная разработка. Его задачей является подача на муфту конкретного напряжения на протяжении определенного промежутка времени. Собирается он на полупроводниках, что объясняет его экономичность и высокую производительность. На передней панели, как правило, располагается цифровой дисплей, который дает возможность проверки правильности введенных данных. В конструкции предусмотрен порт для подключения сканера, он необходим, чтобы автоматически вносить требуемые параметры через штрихкод, который нанесен на фитинг. Информация о проделанной работе заносится во внутреннюю память и впоследствии может быть перенесена на флешку, если есть USB-порт.
• Фиксатор или позиционер. Для этого вида соединений он имеет немного другое строение, чем в предыдущем случае. Его основная цель — компенсировать овальность, которая может присутствовать из-за хранения трубы в бухте или под нагрузкой.
• Труборез. Для того чтобы кромки получались плоскими и без зазубрин, желательно использовать именно этот инструмент. Ножовка и нож будут плохими помощниками в данном случае.
• Перманентный маркер. Он должен быть белым или желтым, чтобы нанесенные метки были хорошо заметны на трубе.
• Рулетка.

Последовательность работ по электромуфтовой сварке

Чтобы добиться идеального результата, потребуется соблюсти следующие шаги:

• Подготавливаются торцы. Для этого они обрезаются при помощи трубореза.
• При помощи рулетки измеряется общая длина муфты.
• На каждую трубу наносится метка. Она должна находиться от края на расстоянии половины размера фитинга плюс 2 см запаса.
• Снимается верхний слой, в котором произошла реакция с кислородом. Для того чтобы было легче соблюсти равномерность, необходимо нанести несколько продольных линий от метки до торца. По ходу обработки инструментом будет видно, какая часть недостаточно пройдена.
• На торце снимется фаска под конус, чтобы облегчить вход трубы в фитинг.
• На каждую из труб устанавливается позиционер. Он зажимается до тех пор, пока патрубок не станет идеально круглым.
• Осуществляется обработка обезжиривающим составом как самой трубы, так и внутренних стенок фитинга.
• Муфта надевается на трубу до половины глубины своего размера. Обычно внутри стоит ограничитель, который не даст пройти дальше.
• Подводится и вставляется вторая труба.
• Проверяется ровность всей плоскости.
• Подключаются клеммы от сварочного аппарата в специальные разъемы.
• При помощи сканера производится считывание нанесенного штрихкода.
• Производится запуск всего процесса. Важно выждать не только время сваривания, но и полное время остывания, которое также отображается на дисплее. В этот промежуток нельзя трогать или стараться изменить конфигурацию оборудования. Это может привести к некачественному сочленению.
• По окончании процедуры на стык наносятся данные об операторе, времени, температуре и дате.

Существуют основные ошибки, которых очень важно избегать. Например, необходимо, чтобы труба и фитинг не находились под углом. Это приведет к тому, что расплавленная масса просто вытечет наружу. Если не компенсировать овальность, тогда муфту просто будет невозможно надеть, либо не произойдет образование монолитной спайки. При недостаточном уровне погружения трубы спираль просто расплавит материал внутри, но сочленения не произойдет.

Установка труб из сшитого полиэтилена

Соединение труб из сшитого полиэтилена

Этот вид трубы, скорее, является исключением из правил. Он выдерживает температуру до 120° и может спокойно применяться для систем отопления и горячего водоснабжения. Производится такой материал методом бомбардировки ионами, что приводит к образованию уникальной структурной решетки. Именно она и является залогом прочности. Интересно, что при воздействии температуры более 400°C материал распадается на углекислый газ и воду. Другими интересными характеристиками являются:

• Устойчивость к низким температурам. Труба хорошо чувствует себя даже при -50°. При этом физическое воздействие не оказывает губительного действия.
• Высокая эластичность. Трубу можно согнуть пополам, и при этом она не сломается.
• Устойчивость к появлению трещин в процессе эксплуатации.
• Высокая гладкость внутренней поверхности. Это позволяет снизить шум в процессе циркуляции воды.
• Изделие дает усадку. При воздействии достаточно высокого давления материал имеет свойство расширяться и через некоторое время принимать свою изначальную форму.
• Устойчивость к истиранию. Это значит, что трубу можно замуровать в стяжку и не переживать, что с ней что-то произойдет.

Опрессовочный фитинг для сшитого полиэтилена

Монтаж может осуществляться с применением двух видов фитингов:

• Резьбовых. В этом случае не требуется специального инструмента, а общий процесс напоминает установку металлопластиковых труб.
• Опрессовочных. Для этого варианта понадобится особый расширитель и специальные ручные тиски.

Процесс для первого варианта сводится к следующим шагам:

• При помощи ножниц отрезается труба необходимого размера.
• С фитинга откручивается гайка и снимается уплотнительное кольцо.
• На трубу вначале надевается гайка и затем уплотнительное кольцо.
• Часть трубы, которая будет одеваться на фитинг, развальцовывается.
• Уплотнительное кольцо сдвигается как можно ближе к фитингу.
• При помощи одного гаечного ключа удерживается соединитель, вторым закручивается гайка. Она осуществляет продвижение уплотнителя в назначенное положение и еще больше прижимает стенки трубы.

Технология запрессовки

При методе опрессовки все происходит следующим образом:

• На трубу надевается кольцо. Оно сдвигается от края на расстояние, на которое зайдет внутренняя часть фитинга.
• На расширитель устанавливается головка требуемого диаметра. Он вставляется в патрубок и рукоятки сжимаются. Далее они быстро разжимаются, инструмент немного проворачивается, погружается немного глубже и снова ручки сводятся. Такие действия осуществляются до тех пор, пока торец не упрется в ограничитель.
• Вставляется фитинг.
• При помощи ручных тисков производится запрессовка кольца на верхнюю часть соединения.

Обратите внимание! Есть еще один прогрессивный метод. Вместо металлического кольца применяется специальный полимер. Он надевается на трубу так, чтобы часть его выступала на 1 мм. Далее труба расширяется вместе с ним. Когда фитинг вставлен, происходит автоматическое усаживание. В течение часа жесткость соединения достигает такого уровня, что способна выдерживать давление в 15 атмосфер.

Возможно, и у вас был опыт, когда осуществлялся монтаж водопровода из полиэтиленовых труб или других коммуникаций. Делитесь своими наработками и хитростями, приобретенными в процессе. Оставляйте комментарии к статье.

Читайте также:

• Пайка полипропиленовых труб.
• Установка металлопластиковых труб.
• Как прочистить канализационные трубы.
• Соединение газовых труб.
• Разморозка водопроводной трубы.

Материалы по теме

• Технология монтажа труб ПНД
• Пайка полипропиленовых труб
• Как спаять полипропиленовые трубы
• Устранение засора в ванной
• Инструкция по соединению крана с трубой
• Как сделать водопровод на даче

Читайте также

Полиэтиленовые трубы все чаще приходят на смену металлическим трубопроводам. Это обусловлено целым рядом их преимуществ. К достоинствам специалисты относят прежде всего простоту их эксплуатации, низкую цену и долговечность.

Что бы создать несложной трубопровод из полиэтиленовых труб для дома или дачи, не обязательно обращаться за помощью к специалистам. Соединение и монтаж  труб их полиэтилена своими руками рассмотрены в этой статье.

Методы монтажа полиэтиленовых труб

Различают два основных способа монтажа соединений:

1. Неразборные, не подразумевающие возможности повторной разборки. К ним относятся стыковая сварка и соединение электросварными фитингами.
2. Разборные, которые позволяют в будущем осуществить корректировку соединения. Для монтажа используются стальные фланцы. Вместо них можно применять компрессионные фитинги.

Коммуникационная система может быть собрана из большого количества элементов, соединенных между собой различными методами. Чаще всего, если трубопровод требует значительного укрепления, используется неразборный метод его монтажа. Временные соединения можно производить посредством стальных фланцев или компрессионных фитингов.

Как соединить полиэтиленовые трубы

Существует несколько способов соединения полиэтиленовых труб для водопровода. Это можно осуществить сваркой или используя соединительные муфты. Выбор той или иной методики должен осуществляться, прежде всего на основании того, какое соединение необходимо сделать – разборное или неразборное.

Электромуфтовая сварка

Первоначально необходимо подготовить две трубы, зачистив их внутри, предварительно выровняв концы и обезжирив внешнюю поверхность. Затем трубы следует сцепить вместе и зафиксировать в позиционере. Как только это будет сделано, к муфте нужно подключить электронагреватели сварочного оборудования.

Процесс соединения труб осуществляется в автоматическом режиме. Это происходит в тот момент, когда к муфтам поступает ток. Из-за этого полиэтилен нагревает и расплавляется. Как только через специальные отверстия начнет выступать материал, следует перестать подавать электричество в зону. После этого остается только лишь охладить изделия естественным способом.

Соединительные муфты

Для того чтобы соединить две полиэтиленовых трубы посредством муфт, никаких дополнительных сантехнических инструментов не требуется. Достаточно иметь при себе только лишь гаечных ключ. На один его конец нужно надеть гайку, которая предварительно было снята с фитинга. Приступать к работе можно лишь в том случае, если на трубе была сделана фаска под углом в 45 градусов.

Для того чтобы упростить процесс ввода в фитинг, заготовку можно обработать при помощи мыльного раствора или же специальной трубной смазки.

Как только заготовки будут помещены в фитинг на необходимую длину, следует затянуть гайку. Этот процесс можно осуществить либо гаечным ключом, либо собственными руками. В первом случае стоит быть максимально осторожным. Обеспечивая герметичность, ни в коем случае не нужно перетянуть гайку.

Сварка встык

Сварку полиэтилена производят с помощью так называемых «утюгов»- аппаратов для стыковой сварки. Поэтому она не часто применяется домашними мастерами. Первоначально необходимо осуществить оплавление концов двух изделий. Затем нужно произвести их нагрев до определенной температуры. Давление на данном этапе оказывать не требуется. Далее следует убрать нагревательный элемент от сварки и быстро соединить две трубы до того момента, пока они не потеряли полученную тепловую энергию.

Температура плавления полиэтилена составляет 270 градусов по Цельсию. Если правильно осуществить их монтаж, можно достичь однородного соединение, прочность которого будет равно 80-90 % прочности монолита.

Процесс осадки полученного стыка происходит сразу же после охлаждения изделий. Потеря температуры должна осуществлять естественным способом. Принудительно ее понижать специалисты не рекомендуют.

Виды разъемных фитингов

Большинство разъемных фитингов не требуют специального инструмента и хорошо подходят для монтажа в домашних условиях. Наиболее распространенными являются:

• переходники (цанга-гайка, цанга-штуцер, цанга-цанга);
• тройники (две цанги-гайка, две цанги-штуцер, три цанги);
• евроконусы;
• крестовины;
• уголки;
• водорозетки.

Разъемные фитинги существенно экономят время монтажа полиэтиленовых труб, обеспечивая их надежное соединение и длительную эксплуатацию.

Особенности монтажа труб из сшитого полиэтилена

Сшитый полиэтилен – это особый вид материала, который при плавлении теряет свои свойства. Поэтому недопустимо использование любых видов сварочных работ:

• сварки встык;
• электросварные муфты.

При монтаже систем коммуникации из сшитого полиэтилена, соединение можно осуществить только лишь при помощи обжимных или же пресс-фитингов.

Читайте также:

Соединение труб из сшитого полиэтилена Трубы из полимерных материалов – удобная альтернатива стальным и медным аналогам. Они не ржавеют, для изгибов не нужен…

Как согнуть и разогнуть ПЭ трубу

Существует два основных способа согнуть трубу из полиэтилена:

1. При помощи формовочного спецоборудования. В таком случае первоначально нужно подготовить шаблон из листового материала, такого как ДВП. С его помощью можно будет защитить заготовку от повреждений. После следует изготовить силиконовую оболочку, предназначенную для крепления деформируемого изделия. В нее необходимо поместить трубу, прикрепив последнюю к ДВП оправе. Данную конструкцию впоследствии нужно поместить в аппарат для формовки. Ее нужно нагреть и согнуть, после чего – полностью охладить.

1. Посредством строительного фена в домашних условиях. Первоначально необходимо при помощи прибора нагреть подготовленную ранее поверхность. Чтобы сварка прошла максимально равномерно, изделие постепенно нужно проворачивать. После этого уже горячую заготовку нужно поместить в формировочный каркас. Как только это будет сделано, нужно осторожно изогнуть трубу, отслеживая, что бы потеряла свою форму. Когда угол будет зафиксирован, следует естественным способом охладить изделие.

Если трубы длительное время были согнуты, перед началом их монтажа необходимо осуществить выравнивание. Это можно сделать как естественным, так и искусственным способом. Первым методом можно пользоваться при наличии времени и ясной и теплой погоде. В таком случае, необходимо растянуть изделия на участке под солнцем и зафиксировать любым доступным способом. Через некоторое время они выровняются. Чтобы ускорить этот процесс, можно использовать горячую воду и строительный фен. Перед этим трубы нужно растянуть соответствующим образом.

Крепежные элементы

Для того чтобы система трубопровода из полиэтилена надежно работала, ее необходимо соответствующим образом закрепить. Это можно сделать при помощи крепежа:

• крюки, обеспечивающие свободное крепление;
• хомуты для жесткого крепления.

Основные правила использования крепежных элементов :

• каждый отдельный стык необходимо зафиксировать;
• если участки трубопровода прямые, крепежи нужно использовать каждые 10 метров;
• хомута обязательно нужно использовать с резиновыми прокладками.

Для создания свободного крепления, можно вместо крюков использовать хомута без резиновых прокладок.

Выполнение монтажа труб своими руками

Самостоятельный монтаж трубопровода из полиэтилена можно разделить на этапы:

1. Первоначально нужно осмотреть фитинги. Не лишним будет их разбор, позволяющий понять процесс сборки данных элементов.
2. Заготовки следует обрезать по ранее определенному размеру. Для этого нужно использовать ножницы. Если они отсутствуют, их можно заменить ножовкой по металлу. Край изделий должен быть перпендикулярным поверхности.
3. Края необходимо обработать, удалив образовавшиеся заусенцы. Для этого можно использовать наждачную бумагу или же круглый напильник.
4. На конец трубы нужно надеть сначала гайку, потом – компрессионную шайбу и уплотнитель. Резиновое кольцо должно остаться в корпусе фитинга. Смазав край изделия, его нужно протолкнуть до упора в соединительный элемент.
5. Компрессионное кольцо необходимо вплотную поднести к соединению и затянуть при помощи гайки.

К стене или потолку трубопровод из полиэтиленовых труб нужно прикрепить посредством специальных клипс или хомутов.

Необходимые инструменты

Что бы осуществить монтаж трубопровода из полиэтиленовых труб самостоятельно, необходимо предварительно подготовить такие инструменты:

• ножницы для нарезки изделий;
• паяльное оборудование;
• газовые ключи.

Паяльное оборудование оснащается несколькими насадками, отличающимися друг от друга диаметром. Если насадок нет в комплекте, данные приспособления обязательно нужно перед работой приобрести в строительном магазине.

Чертеж и схемы

Перед началом монтажа полиэтиленовых труб, необходимо составить чертеж или схему. Это может быть, в том числе, и выполненный от руки эскиз небольшого размера с пошаговым планом работ. На нем следует обозначить следующее:

• длины прямых участков;
• количество поворотов;
• количество отводов;
• типы соединений;
• количество используемых муфт и т.д.

Чем более детальным будет схема трубопровода, тем легче будет осуществить его монтаж в доме или квартире.

Порядок выполнения работ пошагово

Для того чтобы справиться с монтажом трубопровода из полиэтиленовых труб, необходимо соблюдать порядок работ. Он состоит из следующих шагов:

1. Составление чертежа или схемы.
2. Заготовка необходимых инструменты, приспособлений и материалов.
3. Создание отверстий в стенах.
4. Установка крепежных элементов.
5. Сборка.
6. Прокладка полиэтиленовых труб.
7. Проверка система на герметичность.
8. Окончательное крепление всех элементов.

Когда все вышеперечисленные этапы будут пройдены, можно запускать систему в эксплуатацию.

Укладка трубопроводов

Если требуется укладка трубопровода в земле, можно использовать как траншейный, так и бестраншейным способ ее осуществления. Оба варианта имеют свои особенности.

Прокладка полиэтиленовых труб в земле

Траншею под полиэтиленовые трубы необходимо правильно подготовить. Если ее дно твердое и плотное, требуется создание «подушки». Для этого его нужно вымостить пешком толщиной от 10 до 15 сантиметров. На расстоянии 2 метров до смотрового колодца его следует утрамбовать.

На дне траншеи не должно быть камней, замерзших комков грунта или какого-либо мусора. Если земля является слишком рыхлой, ее нужно дополнительным образом укрепить. Для этого можно использовать геотекстиль.

Если характеристики грунта оптимальные, а дно траншеи ровное, можно обойтись без прокладывания «подушки» из песка. В таких ситуациях специалисты рекомендуют лишь сделать небольшую выемку у основания.

Грунт над трубой трамбовать не рекомендуется. Этот процесс можно делать только лишь по бокам от того места, где проложена система.

Бестраншейная укладка трубопровода

Если траншею выкопать невозможно из-за пересечения ее с дорогой, рельсами или каким-либо другим препятствием, для укладки трубопровода из полиэтиленовых труб можно использовать бестраншейным метод горизонтально направленного бурения. Таким образом можно разместить под землей системы длиной до 100 метров и шириной до 630 миллиметров.

Бурение может быть двух типов, таких как:

1. Управляемое. Оно с помощью проходческих машин. Они могут использовать промывочное или пилотное бурение грунта.
2. Неуправляемое. Оно производится двумя способами: без осадных труб (таранной ракетой, вытесняющим или шнековым бурением) и с обсадными трубами (буровое нагнетание, бурение проколом, ударное и таранное бурение).

На видео показан процесс бурения (прокол) для подземной укладки труб.

Выбор того или иного способа бестраншейной укладки трубопровода зависит от возможностей заказчика и особенностей грунта.

Частые ошибки при монтаже

При выполнении монтажа трубопровода из полиэтиленовых труб у начинающих мастеров часто возникают такие ошибки:

1. Неправильно отмеренные размеры труб. В результате повышается расход материалов.
2. Негерметичное соединение. Чаще всего это от того, что трубы не до конца были усажены в фитинг, и образовалось неплотное соединение.
3. Перетяжка гаек. Они могут выдавить уплотнительное кольцо, что в свою очередь приведет к быстрому появлению протечки в трубопроводе.

Чтобы не допустить неблагоприятных последствий, на каждом этапе работы необходимо тщательно проверять свои действия.

Трубопровод своими руками на видео:

Здравствуйте, наш уважаемый читатель! Если вы строите дом или обустраиваете участок, у Вас обязательно возникнет вопрос: какие трубы использовать для прокладки систем водоснабжения и канализации. В последние годы недорогие практичные пластиковые трубы все больше и больше теснят металлические, и в нашей статье мы расскажем о том, как проводить монтаж труб ПНД.

Преимущества и недостатки труб ПНД

Полиэтилен низкого давления – органический полимер этилена. Обозначается РЕ или ПЭ. Имеет белый цвет (тонкослойные изделия – прозрачны). Понятие «полиэтилен низкого давления» не имеет отношения к плотности материала или условиям эксплуатации, а характеризирует условия производства.

Трубы ПНД красят в черный, серый, синий или черный с синими полосками цвет. Синий цвет или синяя полоска обозначает, что трубы можно использовать для трубопроводов питьевой воды.

Сфера применения ПНД – для водопроводов холодной воды, некоторых агрессивных сред (за исключением разбавленной азотной кислоты), канализационных систем. Диаметры доходят до 1600 мм. Очень широко распространены для трубопроводов холодной воды и канализации.

Применяются в разводках кабелей и проводов электроснабжения, связи, интернета в качестве кожухов (гладкие изделия и гофра).

Преимущества ПНД как материала для трубопроводов:

• долговечность – первые пластиковые трубопроводы из ПНД уже отработали более 50 лет;
• небольшая цена;
• морозостойкость – выдерживают замерзание с водой зимой и оттаивание весной и сохраняют целостность;
• химическая инертность – стоек даже к концентрированным щелочам и кислотам; вода в трубах не приобретает неприятного запаха или привкуса;
• коррозионная стойкость;
• гладкие стенки с малой адгезией препятствуют оседанию на стенках солей;
• безвредность для человека;
• экологичность – безвредное производство, легкая утилизация;
• прочность;
• гибкость – легко гнется (при нагреве можно согнуть даже руками);
• высокая ударная вязкость, пластичность и, как следствие, стойкость к гидравлическим ударам, отсутствие хрупкости, способность восстанавливаться после деформации;
• простое обслуживание – пластик легко мыть, он не нуждается в регулярной окраске и антикоррозионной обработке;
• небольшой вес облегчает перевозку, складывание, монтаж;
• легко монтируются – нет необходимости в сложном оборудовании (например, сварочном аппарате); легко режутся; легко стыкуются разными способами.

Недостатки ПНД:

• самый «неудобный» недостаток – слабая устойчивость к ультрафиолету. ПЭ разрушаются на свету и неприменим к открытой прокладке на свету под открытым небом. Конечно, можно прокладывать в чехлах и коробах – но это лишние затраты и потери времени; впрочем, 2-3 сезона в огороде трубы «проживут»
• невысокая термостойкость – ПЭ трубы можно использовать только для холодной воды и при температуре максимум до 60°С (в отличие от полипропиленовых и труб из сшитого полиэтилена, которые можно применять для систем отопления), как следствие – длинные подвешенные участки трубы из РЕ иногда провисают в жару;
• не очень высокая эстетичность – не в наших вкусах черно-полосатые или черные трубы в ванных и кухнях;
• рабочее давление до 20 МПа ограничивает применение полиэтилена в промышленности;
• армированные трубы имеют меньшую гибкость.

Способы монтажа

Монтаж полиэтиленовых магистралей может производиться разъемным и неразъемным методом. Выбор метода зависит от диаметра и требований к герметичности.

Сварка труб встык

Сварку встык производят только на изделиях с толщиной стенки не менее 3 мм, желательно 5 мм и более. Это очень распространенный, простой, дешевый и надежный способ стыковки. Применяется практически на трубах диаметром 50 мм и более (при меньших диаметрах недостаточна толщина стенки для сварки).

Разновидностью сварки является приварка встык всевозможных фитингов- переходников на металл для подсоединения узлов учета или точек водоразбора…

Неразъемное соединение

Неразъемные соединения применяются там, где требуются повышенные требования к герметичности соединений (например, газопроводах) и на больших диаметрах, где соединение через фитинги не совсем надежно. Для соединения больших диаметров это единственно возможный способ.

Трубы ПНД соединяются с помощью диффузионной сварки встык (и диффузионной приварки фитингов)  и сварки при помощи терморезисторных муфт.

Электромуфтовая сварка – очень дорогое удовольствие и при прокладке системы, например, водоснабжения цена муфт будет дороже стоимости всей остальной системы. На больших диаметрах стоимость муфт вообще заоблачная, как и стоимость аппарата для сварки.

Сам способ пайки прост: трубы обрезаются, зачищаются, вставляются в муфту, муфта с нагревательными элементами подключается к сварочному аппарату и нагревается, внутренняя поверхность муфты и наружная трубной заготовки, они спаиваются в одно целое. Но совершенство стоит очень дорого – и несмотря на простоту метода, описывать детально его технологию мы не будем.

Разъемное соединение

Разъемное соединение с помощью фитингов и разъемных муфт применяют на диаметрах до 315 мм, желательно применять на небольших диаметрах – до 110 мм. На больших диаметрах из-за большой пластичности ПНД соединение получается менее надежным и может дать утечку. Способов разъемных соединений два: с помощью фитингов и муфт. Достоинства способа:

• быстрый и простой монтаж, доступный даже неспециалисту;
• доступная цена – муфты и фитинги не слишком дороги;
• высокая герметичность, достаточная даже для газопроводов;
• можно использовать в неудобных местах или при некоторых других сложностях (например, можно собрать трубопровод под водой).

С помощью фитингов

Фитинги бывают компрессионные, пресс-фитинги (напрессовочные), пуш-фитинги.

Сборка при помощи компрессионных фитингов производится очень просто, без особых инструментов и дает надежное разборное соединение. Фитинг состоит из цанги (корпуса с резьбой), упорных и уплотнительных колец, наружных обжимных гаек. Патрубок прочно зажимается между корпусом и обжимной гайкой, соединение герметизируется за счет пластичности ПНД и уплотнительного кольца.

Пресс-фитинги состоят из пресс-гильзы, корпуса, упорного и уплотнительного кольца. Соединение получается неразъемным, очень надежным и с высокой герметичностью. Такой метод используется для газопроводов и систем теплого пола. С помощью небольшого ручного пресса пресс-гильза обжимается, запрессовывает торец трубы на внутреннем уплотнительном кольце корпуса.

Пуш-фитинги – недавнее изобретение маркетологов. Позволяют очень быстро собрать систему вообще без инструментов. Получается неразъемное соединение, но фитинг проворачивается на патрубке – это соединение нельзя применять для газопровода, закрытых систем (теплого пола). Стоят дорого – дороже компрессионных, пресс-фитингов и разъемных муфт.

Муфтой

Не требующий особого оборудования способ соединения. Полиэтиленовые муфты бывают нескольких видов:

• по выполняемым функциям – соединительные (для одного диаметра), редукционные (переход с диаметра на диаметр), переходные – имеют с одной стороны патрубок с металлической резьбой для подключения кранов, смесителей, счетчиков, фильтров и соединения с трубопроводами из другого материала;
• по форме – прямые, угловые, тройники и т. д.

Следует упомянуть еще фланцевые соединения на трубопроводах диаметром не менее 50 мм. На торцы труб привариваются специальные муфты с резьбой, накручиваются фланцы. Такое соединение применяется при установке задвижек, вентилей, счетчиков.

Какой способ лучше

На выбор способа соединения влияет очень много факторов. Если речь идет о трубопроводах для дома, квартиры, участка, то обычно монтируются изделия  диаметром до 50 мм, такие диаметры не свариваются, и остаются на выбор муфты и фитинги с практически одинаковыми свойствами. Выбор – за Вами.

Выполнение монтажа труб ПНД своими руками

Самостоятельный монтаж трубопроводов из полиэтилена низкого давления вполне доступен даже неопытному домашнему мастеру. Использование фитингов и муфт не требует особого оборудования.

Необходимые инструменты и материалы

Для выполнения монтажа самостоятельно Вам понадобятся:

• специальные ножницы для резки трубных заготовок (можно воспользоваться «болгаркой»);
• для монтажа пресс-фитингов понадобится ручной механический пресс для обжима (пресс-клещи) см. фото;

• перфоратор для пробивки проходов в стенах;
• два разводных ключа (при установке компрессионных фитингов);
• калибратор;
• круглый напильник.

Чертеж и схемы

Перед тем, как монтировать систему из полиэтилена, следует тщательно продумать место прокладки, выбрать подходящие диаметры, определиться с местом установки подключения к узлу учета, точкам водоразбора. Грамотная проектировка и начерченный план позволит минимизировать расход материалов и комплектующих, поэтапное планирование – оптимизировать время монтажа.

Сфера применения полиэтиленовых коммуникаций дома – подземные и подвальные коммуникации, и выбор оптимального размещения трубопровода позволит до минимума уменьшить объем земляных работ.

Порядок выполнения работ

До начала работы необходима подготовка: собрать материалы и инструменты; нарезать заготовки; напильником спилить заусенцы; протереть торцы ветошью – стереть грязь, стружку.

Сборка соединений при помощи компрессионных фитингов производится следующим образом: на заготовку одевается открученная обжимная гайка, торец заготовки вставляется в фитинг, гайка закручивается до упора руками. Затем корпус фитинга зажимается гаечным ключом, вторым ключом затягивается гайка: для заготовок диаметром 32 мм на один оборот, диаметром 25 мм – на оборот с четвертью.

Монтаж труб при помощи цанговых муфт аналогичен сборке с помощью компрессионных фитингов (из-за схожести конструкции).

Сборка при помощи пресс-фитингов выполняется в следующем порядке:

• сначала надевается пресс-гильза (на конец трубы);
• вставляется внутрь трубы внутреннее уплотнительное кольцо корпуса;
• гильза зажимается зажимами ручного пресса;
• затем с усилием (до упора) зажимаются ручки пресса. Затем ручки отпускаются, пресс снимается. На гильзе отпечатываются глубокие вмятины кольцевой формы.

Видео по монтажу

Все нюансы выполнения работ можно увидеть на нашем видео:

Особенности монтажа

Перед эксплуатацией любую систему следует проверить, заполнив водой под давлением. При обнаружении утечки из муфты или компрессионного фитинга нужно их подтянуть, пресс-фитинг, к сожалению, придется заменить. Проверку системы теплого пола следует производить до заливки стяжки! Компрессионную сборку в этом случае использовать нельзя.

Частые ошибки и проблемы при установке

Повторное обжатие пресс-фитингов недопустимо – необходимо проводить обжатие с максимальным усилием.

Советы специалистов

Заусенцы могут засорить систему – их удаление обязательно.

Для крепления труб лучше использовать покупные крепления-клипсы.

Через стену трубы обязательно проводят в гильзах. Для гильз используют обрезки стальных или металлических труб большего диаметра.

Как можно согнуть и разогнуть ПНД трубу

Трубы ПНД небольших диаметров можно даже руками. При прокладке под землей, где эстетичность не требуется, лучше разогреть нужный участок феном, аккуратно согнуть безо всякой оправки – при этом изгиб получится с большим радиусом, зато напряжения в трубопроводе будут минимальны. Если требуются аккуратные изгибы малого диаметра, следует после разогрева осторожно уложить заготовку в оправку, сбитую из любых подручных материалов.

Дать остыть – минимум в течение 15 минут. Можно использовать трубогиб, но поскольку полиэтилен – очень пластичный материал, то особой необходимости в его использовании нет.

Если материал поставлен в бухтах, то трубу следует растянуть на солнце, дать ей прогреться и растянуть. Или воспользоваться строительным феном.

Заключение

Мы надеемся, наш уважаемый читатель, что эта статья поможет Вам сориентироваться и применить на практике описанные способы монтажа труб из полиэтилена низкого давления – современного недорогого материала для трубопроводов холодной воды. Подписывайтесь на рассылку нашего сайта – и Вы получите много полезной информации по вопросам, касающимся строительства и ремонта. Приводите к нам на сайт своих друзей, делитесь с ними полезностями из наших статей – и Вам всегда будет легко общаться с единомышленниками.

Используемые источники:

• http://trubamaster.ru/vodoprovodnye/montazh-poliehtilenovyh-trub.html
• http://stroysvoimirukami.ru/montazh-polietilenovyh-trub-svoimi-rukami/
• https://trubarik.ru/polietilenovye/truboprovod-iz-polietilenovyh-trub
• https://vseotrube.ru/montazh-i-remont/pnd-vodoprovod
