Как подсоединить бойлер косвенного нагрева "Дражица"? Недостатки бойлеров Drazice

Для обеспечения дома необходимым количеством горячей воды применяют дополнительное устройство – бойлер косвенного нагрева (БКН). Его использование можно считать одним из самых рациональных и экономически оправданных.

Постараемся выяснить, какая схема обвязки бойлера косвенного нагрева наиболее эффективна и как подключить оборудование, чтобы избежать распространенных ошибок.

Выбор бойлера косвенного нагрева

Перед покупкой и подключением буферного бака-аккумулятора (как еще называют БКН) следует разобраться в конструкционных особенностях наиболее популярных видов. Дело в том, что существует много типов оборудования, в том числе и комбинированные модели, которые работают от систем отопления и альтернативных источников энергии одновременно.

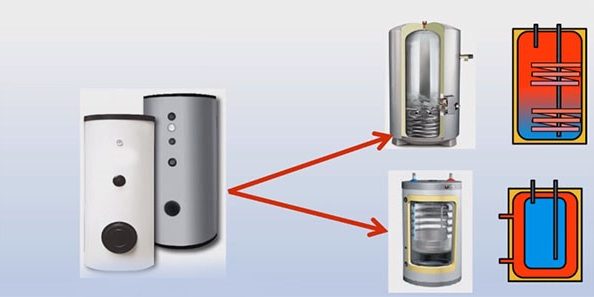

Мы рассмотрим традиционные бойлеры со змеевиком, использующие в качестве нагревателя горячую воду.

Особенности конструкции и принцип работы

Что значит косвенный нагрев? Устройства с прямым нагревом функционируют посредством подключения к электричеству или газовой горелке, у БКН другой источник тепла. Вода нагревается за счет подключения к ГВС, то есть получается, что источником является теплоноситель – горячая вода (или ее заменитель).

Внешне БКН напоминает стандартный водонагреватель – то есть обладает бочкообразной формой, хотя современные модели более эргономичны. Для удобства использования и установки им придают прямоугольную конфигурацию

Если рассмотреть новые модели известных марок, то можно заметить, что газовые котлы и бойлеры КН часто имеют одинаковый дизайн. Их монтируют рядом или один под другим – так можно сэкономить на площади размещения.

Основной элемент, выполняющий функцию нагрева, – стальной или латунный теплообменник (змеевик) с большой площадью поверхности, который располагается внутри металлического, покрытого защитным слоем эмали бака. Чтобы охлаждение воды не происходило слишком быстро, с внешней стороны корпус окружен слоем теплоизоляции, а некоторые модели – и кожухом.

Если вы хотите, чтобы вода в бойлере нагревалась быстро, выбирайте модель с несколькими теплообменниками, а чтобы медленно остывала – с качественной теплоизоляцией

Важной деталью, которой сейчас оборудуют большую часть нагревательных приборов, является магниевый анод. Стержень, закрепленный в верхней части устройства, защищает металлические детали от образования коррозии, в результате водонагреватель служит намного дольше.

Барьерами от действия высокого давления являются предохранительный клапан и встроенный термостат. Если бак не оборудован группой безопасности, ее устанавливают отдельно, при обустройстве обвязки.

Галерея изображенийБойлер косвенного нагрева подключается к трем коммуникационным системам: к холодному водоснабжению, к отоплению и к ветке с горячей водойБойлер косвенного нагрева — экономное оборудование. Сам он не вырабатывает тепло, за подготовку горячей воды в нем отвечает теплоноситель, рекрутируемый из системы отопленияБойлер косвенного нагрева обеспечивает поставку горячей воды стабильной температуры в любое время суток. Однако из-за того, что горячее водоснабжение не используется ночью, в систему должен быть включен расширительный бак для ГВСПри достижении необходимой для ГВС температуры срабатывает датчик, который отдает команду на перекрытие теплоносителя. Он не будет поступать в бойлер, пока температура воды не понизится до предельных значенийПодключение бойлера к коммуникациямРабота водонагревателя в паре с котломПрименение в обвязке расширительного бачкаАвтоматика косвенного бойлера

Часто вода, циркулирующая в системе обогрева, не превышает 65-70 °С. Многие сомневаются в ее эффективности, когда она выступает в качестве источника тепла для нагрева в БКН. На самом деле указанной температуры достаточно, потому что скорость и величина передачи тепла во многом зависит от площади (довольно большой) соприкосновения змеевика с водой.

Как происходит процесс нагревания? Холодная вода, предназначенная для нагрева, поступает через отдельное отверстие и заполняет всю емкость. Из котла в теплообменник также поступает вода, но уже нагретая. Горячие стенки змеевика передают тепло холодной воде, которая на выходе уже имеет температуру, пригодную для принятия душа или мытья посуды.

Преимущества оборудования с управлением

Возможность управления – характеристика, которая влияет на сборку всей системы нагрева воды. Существуют два типа БКН: простые (более дешевые) и со встроенной функцией управления.

Управление процессом нагрева обязательно, если основное нагревательное устройство – например, газовый или твердотопливный котел – не имеет блока управления

Отличительной особенностью управляемых моделей является дополнительное оснащение датчиком температуры и возможностью подачи/остановки подачи воды в теплообменник. Такое оборудование работает в автоматическом режиме.

Для пуска необходимо подключить:

вход/выход для горячей воды из ГВС;
подачу холодной воды в бак;
коллектор для распределения нагретой жидкости на выходе.

После этого можно запускать бойлер – вода начнет нагреваться.

Если котел функционирует в автоматическом режиме, в управлении бойлером нет необходимости. Но его все равно лучше оснастить датчиком температуры, для этого предусмотрено место в корпусе

Процесс подключения и обвязки бойлера косвенного нагрева происходит одним из способов (описание – ниже).

Как управление может влиять на температуру воды? Практически никак. Максимальное значение, которого может достигать температура на выходе, не превышает параметров теплоносителя в системе ГВС. Скорее всего, она будет ниже на 1-2 °С.

Если необходим более интенсивный нагрев (это может произойти, если котел обычно функционирует в низкотемпературном режиме), то лучше выбрать модель со встроенным ТЭНом.

Такое оборудование целесообразно покупать вместе с котлами, работающими на твердом топливе (вода остается горячей даже после остывания котла).

Разновидности устройств с дополнительными функциями

Баки с простой конструкцией – это лишь часть ассортимента, представленного на рынке водонагревательного оборудования. Существует множество моделей бойлеров, функции которых очень полезны для интеграции в систему ГВС.

Например, одно из назначений более дорогих моделей – аккумуляция тепла. Если возможны перебои с электроэнергией или суточные потребительские тарифы слишком высоки, режим аккумуляции будет очень полезен. Конструкционные особенности таких моделей – усиленная теплоизоляция и увеличенный объем резервуара (300 л и более).

Еще один вариант, реализующий наиболее быструю подачу горячей воды к точкам водоразбора, – бойлер с рециркуляцией. В отличие от обычной конструкции, данная оснащена тремя патрубками сообщения с системой горячего водоснабжения. По двум подается горячая вода, по одному – холодная. Подача воды осуществляется с помощью насоса.

При использовании модели с рециркуляцией можно обустроить дополнительный полезный контур, например, для монтажа полотенцесушителя.

Реже, чем устройства со змеевиками, встречаются модели типа «бак в баке». Емкость с водой, которую необходимо нагреть, находится внутри, обогревающий контур – снаружи

Вода в таком баке нагревается быстрее, чем в агрегатах с теплообменником, но и стоимость его выше.

Размер бака и его значение

Цилиндрические и кубические баки отличаются своими размерами. Их объем указывается в литрах: существуют небольшие модели на 80-100 л, но есть и громоздкие, вмещающие до 1400-1500 л. Размер подбирают, исходя из потребности семьи в горячей воде.

Габариты важны при монтаже. Для настенной установки подходят только легкие модели – до 200 л, все остальные имеют напольное исполнение. И горизонтальные, и вертикальные настенные устройства в комплекте имеют специальные крепления, напольные оснащены ножками или небольшой подставкой.

Патрубки, необходимые для подключения воды и теплоносителя, обычно выводят сзади и сверху, чтобы было удобнее присоединять бак к трубам. Лицевая панель у ряда моделей оснащена датчиком температуры (реле) и техническим отверстием

Прямоугольные агрегаты занимают чуть меньше места, чем цилиндрические, за счет плотного примыкания к трубам.

Нюансы устройства обвязки

Проще делать разводку и обвязку, если бойлер КН устанавливают вместе с котлом, насосами другим оборудованием, участвующим в сборке системы ГВС. Врезать дополнительное устройство уже в существующую сеть гораздо труднее.

В любом случае, для нормальной работы приборов придется выполнить ряд правил:

правильно выбрать место установки – как можно ближе к котлу;
обеспечить ровную поверхность для монтажа бойлера;
для защиты от теплового расширения установить мембранный гидроаккумулятор (на выходе нагретой воды), объем которого не менее 1/10 от объема БКН;
оснастить каждый контур шаровым краном – для удобного и безопасного обслуживания приборов (например, трехходового клапана, насоса или самого бойлера);
для защиты от противотока на трубах подачи воды установить обратные клапаны;
улучшить качество воды путем врезки фильтров;
грамотно расположить насос (или несколько насосов) – ось двигателя должна находиться в горизонтальном положении.

В целях безопасности нельзя пытаться закреплять тяжелые устройства на гипсокартонных или тонких деревянных перегородках. Подходящими являются стены из бетона и кирпича. Кронштейны или другие виды держателей закрепляют скобами, анкерами, дюбелями.

Вне зависимости от вида устройства – напольного или настенного – при возможности его монтируют выше уровня, на котором установлен котел, либо на таком же уровне. Для напольного можно сделать постамент или прочную подставку до 1 м высотой

При установке патрубки направляют в сторону котла (даже если маскируют в задней части или за фальшстеной). Нельзя использовать ненадежное оборудование, например, гофрированные шланги, которые не выдерживают давления и напора воды.

Для нормальной работы накопительного водонагревателя косвенного нагрева в обвязку должны быть включены следующие функциональные устройства:

Галерея изображенийСложная техническая система должна быть оснащена насосами, подающими к кранам горячую санитарную воду и стимулирующими движение теплоносителя по отопительной ветке, а также по контуру нагрева воды в бойлереХолодная вода, поступающая из общего или автономного водопровода, перед подачей в бойлер должна пройти очистку через грязевик или систему фильтров, разрушающих известковые соли. Фильтрация предупредит образование минерального осадкаПосле грязевика или системы фильтрации воды должен стоять редуктор давления. Однако нужен он только в случае, если давления в ветке превышает 6 барПеред входом холодной воды в бойлер необходим обратный клапан, который предотвратит обратное движение потокаДля того чтобы у нагревающейся воды был резерв на расширение в период, когда ее не используют, в обвязку включают расширительный бачок и предохранительный клапан для сброса давленияЧтобы в краны не поступала излишне горячая вода, угрожающая ожогами, в контур нужно установить трехходовый смесительный клапан. Он будет подмешивать к горячей воде порции холодной, в итоге на водоразборе будет вода необходимой пользователю температурыДля того чтобы в «рубашку» обогревающую санитарную воду теплоноситель из отопления поступал только тогда, когда в нем имеется необходимость, устанавливается двухходовый термостат. Сервер его соединяется с датчиком температуры водонагревателяЕсли расход горячей воды в доме достаточно велик, желательно приобрести бойлер с встроенным дополнительным проточным водонагревателем или купить отдельный прибор и включить его в ветку поставки горячей воды. В случае ее нехватки в работу включится миниатюрный проточник и спасет ситуациюЦиркуляционные и нагнетающие насосыГрязевик для очистки холодной водыРедуктор давления воды в водоснабженииОбратный клапан перед входом в бойлерПредохранительный клапан и мембранный бачокТрехходовое смесительное устройствоДвухходовый термостат контура отопленияДополнительный проточный теплообменник

Принцип подключения с приоритетом

Перед тем как установить в систему ГВС бойлер косвенного нагрева, необходимо выбрать принцип его подключения: с приоритетом или без. В первом случае, когда возникает необходимость в быстром получении большого количества горячей воды, весь объем теплоносителя прокачивается через змеевик БКН, вследствие чего вода нагревается гораздо быстрее.

После того как температура воды достигла необходимой отметки (измеряют термостатом), существует способ перенаправления потока в радиаторы.

Подключение без приоритета не дает возможности прохождения всего объема теплоносителя, и бойлер обслуживает только часть общего потока. При оборудовании такой схемы вода нагревается дольше.

Схема подключения БКН без приоритета: к бойлеру подведен отдельный контур, поэтому возможности отсечь радиаторы (или другие обогревательные устройства) не существует

Приоритетная схема является более эффективной, так как она дает возможность быстро нагреть необходимое количество воды без ущерба для отопления. Если отопительные приборы отключить на 30-50 минут, температура в комнатах за такой короткий промежуток времени вряд ли понизится, зато нагретой воды будет достаточно.

Единственное условие для оборудования схемы с приоритетом – мощный котел.

Схемы и правила подключения БКН

Схема подключения и особенности монтажа бойлера косвенного нагрева зависят от класса прибора и системы отопления в доме. Необходимо правильно выбрать место установки, ориентируясь на расположение котла, врезку насосов и уже имеющуюся разводку. Попробуем разобраться, что необходимо учесть при монтаже нагревательного оборудования.

Вариант #1 – обвязка с трехходовым клапаном

Это одна из наиболее популярных схем, так как при ее применении происходит параллельное подключение отопительной системы и БКН, оснащенное запорной арматурой. Бойлер необходимо установить около котла, на подачу врезать циркуляционный насос, затем трехходовой клапан.

Данная схема успешно применяется, если используется несколько обогревательных приборов, например, два разных котла.

Трехходовой клапан – это своеобразный переключатель, который управляется термореле. При понижении температуры срабатывает автоматика, и поток теплоносителя с обогревательного контура перенаправляется в БКН

По сути, это система с приоритетом, которая обеспечивает быстрый нагрев воды в бойлере при полном отключении радиаторов на некоторое время. Как только температура повышается до заданного значения, вновь срабатывает трехходовой клапан и возвращает теплоноситель в прежнее русло – в отопительную систему. Этот способ обвязки пригодится тем, кто использует бойлер в постоянном режиме

Вариант #2 – схема с двумя циркуляционными насосами

Если бойлер применяют редко (например, сезонно или по выходным) или появилась необходимость в воде, температура которой ниже, чем в системе обогрева, применяют схему с двумя Система водяного отопления с принудительной циркуляцией: схемы, варианты реализации, технические тонкости циркуляционными насосами. Первый устанавливают на трубе подачи, непосредственно перед БКН, второй – на контуре отопления.

Циркуляционный насос запитан через термореле, поэтому начинает действовать только при снижении температуры ниже требуемой. Ускорение нагрева происходит вместе с включением принудительной циркуляции

Трехходовой клапан в данной схеме отсутствует, обвязка оборудована с применением простых соединительных тройников.

Вариант #3 – обвязка с гидравлической стрелкой

Это подключение используют для объемных бойлеров (200 л и более) и разветвленных отопительных систем с множеством дополнительных контуров. Примером может служить система отопления в двухэтажном доме, где кроме многоконтурной радиаторной сети используются теплые полы.

Гидравлический распределитель (гидрострелка) необходим, чтобы упростить схему отопительной системы и избежать монтажа рециркуляционных насосов на каждую отопительную ветку

Оборудование гидрострелки позволяет избежать теплового удара, так как давление воды в каждом контуре будет одинаковым. Самостоятельно сделать обвязку по данной схеме довольно сложно, поэтому лучше обратиться к профессиональным монтажникам.

Вариант #4 – использование рециркуляции теплоносителя

Рециркуляция полезна, когда присутствует контур, нуждающийся в постоянной подаче горячей воды – например, полотенцесушитель. Если его подключить к системе отопления, теплоноситель будет постоянно циркулировать, а сушилка функционировать и одновременно служить отопительным прибором.

Применение рециркуляции обладает одним большим преимуществом – не нужно ждать, когда вода нагреется до нужной температуры, она всегда будет горячей

Но у этой схемы есть и недостатки. Главный – это увеличение расходов на топливо, потому что требуется постоянный прогрев охлаждаемой в контуре воды. Второй минус – смешивание воды в бойлере. Обычно горячая вода находится в верхней части, и оттуда поступает к точкам водоразбора, здесь же она перемешивается с холодной, вследствие чего на выходе температура немного ниже.

Существуют модели бойлеров со встроенной рециркуляцией, то есть с готовыми патрубками для подключения полотенцесушителя. Но дешевле приобрести обычный бак, применив для подключения тройники.

Вариант #5 – система с энергонезависимым котлом

Отличительная особенность данной схемы – установка бойлера на более высоком уровне, чем котел и отопительные приборы. Предпочтение отдается настенным моделям, которые можно подвесить на высоте 1 м над полом.

Напольные модели конкретно в рамках данной схемы уступают настенным скоростью и качеством нагрева. Температура воды значительно ниже (примерно как в обратном трубопроводе), следовательно, и запас горячей воды меньше

Энергонезависимый тип отопления строится на применении законов гравитации, следовательно, теплоноситель будет циркулировать и при отключении электричества. В обычном режиме можно подключит циркуляционные насосы.

Ход подключения бойлера косвенного нагрева

После выбора схемы становится ясно, какое оборудование потребуется. Кроме основных приборов могут понадобиться вентили, шаровые краны, распределительные гребенки, клапаны (трехходовой или обратный).

Порядок действий:

подготовить место установки (на полу или на стене);
сделать разводку, обозначив красным/синим цветом выходы горячей/холодной воды;
встроить тройник и клапан сброса давления, закрепив соединения герметиком;
прикрутить краны горячей (сверху) и холодной (снизу) воды;
подключение к источнику электроэнергии, установить термостат и автоматику;
выбрать режим нагрева;
протестировать подключение.

Это общие рекомендации, необходимые, чтобы представить объем работ. При подключении конкретной модели необходимо следовать инструкции, которая поставляется в комплекте.

Выводы и полезное видео по теме

Как определиться со схемой подключения и правильно установить оборудование, подскажут следующие видеоролики.

Общая информация о схемах подключения:

Практические советы по подключению техники:

Как правильно сделать обвязку бойлера косвенного нагрева можно узнать из следующего видеоролика:

Профессиональный обзор бойлера на 80 л:

Кроме установки и подключения БКН потребуется регулярное обслуживание. Оно заключается в промывке внутренней полости бака, удалению отложений и накипи, замене магниевого анода. Уход за оборудованием не требует больших усилий. Если обвязка выполнена верно, скорый ремонт не потребуется, но при возникновении проблем с оборудованием рекомендуем обратиться к специалистам.

Появились вопросы по обвязке бойлера косвенного нагрева, нашли неточности или есть что посоветовать посетителям нашего сайта? Пожалуйста, оставляйте свои комментарии ниже.

Содержание статьи:

Бойлерные аппараты косвенного нагрева работают, взаимодействуя с внешними носителями тепла – например, с отопительным котлом или солнечной батареей. Это позволяет пользователям получать горячую воду, экономя электрическую энергию. Одним из популярных вариантов выбора из таких моделей является бойлер Drazice. Эта фирма специализируется на косвенных устройствах, но выпускает также агрегаты комбинированного типа, способные работать по обозначенной схеме и нагревать воду электричеством посредством встроенного ТЭНа.

Плюсы и минусы бойлеров Drazice

Модельный ряд бойлеров Дражице чешского производства

Намереваясь приобрести бойлер Дражице, нужно выбрать максимально подходящий для конкретной отопительной системы вариант исполнения. Они различаются принципом работы и способом монтажа в помещении: есть модели, предназначенные для установки на пол и для крепления на стене.

В качестве плюсов этих устройств стоит отметить:

наличие основных востребованных опций при бюджетной цене;
выбор моделей: одно- и двухконтурные, оснащенные ТЭНом и без него, подвесные и напольные;
отсутствие потребности в добавочных источниках питания;
возможность обособленного задействования двух источников переносчика теплоты;
опцию объединения двух контуров;
емкость, позволяющую быстро обеспечить нагретой водой всю семью, а также иметь запасы;
плавность переключения;
применение анодной защиты;
одновременное получение жидкости с нескольких точек без перепадов температур;
точность регуляции температурного показателя (до +80 градусов);
очень малые теплопотери;
продолжительный срок эксплуатации при соблюдении рекомендаций инструкции к конкретной модели (она входит в комплект прилагающихся документов).

Вода в бойлере косвенного нагрева греется дольше

В качестве минусов стоит отметить, что косвенные агрегаты без ТЭНа подогревают воду довольно долго. Комбинированные модели при работе от встроенного нагревателя справляются с этим быстро. Если устройство подключено к системе отопления, летом в связи с ее отключением возникнут проблемы с теплоносителем. В этом случае можно соединить его с солнечной батареей либо, при наличии ТЭНа, перейти на питание электричеством.

Для эффективной работы устройство должно размещаться как можно ближе к источнику теплоносителя, а при больших размерах корпуса организовать такое проблематично. Если бойлер подключают к котлу, их нужно ставить по соседству в специально выделенном помещении.

Технические характеристики

Технические особенности приборов

При подсоединении косвенного бойлера Дражица к котельному агрегату требуемая температура создается циркулирующим теплоносителем. Сами устройства имеют стальной корпус, покрытый эмалью. Ее функция – защищать внешние и внутренние поверхности и швы от разрушений, связанных с высокими температурами. Анод из магния препятствует возникновению скоплений накипи, а также обеспечивает подогретой воде мягкость. Наружные части корпуса покрыты также красящим составом. Его наносят способом горячей сушки. Одна и та же модель может выпускаться в разных цветовых исполнениях.

Характеристики конкретного бойлера определяются его принадлежностью к той или иной линейке (они различаются между собой по внутреннему устройству), а также объемом. Можно встретить модели емкостью от 80 до 200 литров воды. В бачок вмонтирован теплообменник змеевидного типа (у некоторых устройств их два).

Бойлер способен работать в связке с котлами, эксплуатирующими газ и твердое топливо. Также практикуется его объединение с солнечной системой отопления.

Способы подключения бойлера

Обвязка бойлера Дражице косвенного нагрева с напольным монтажом

Для начала нужно определить, в каком помещении будет располагаться агрегат. Лучшим вариантом является специально обустроенная котельная, но на практике бойлер часто ставят в ванной, подсобной комнате или в коридоре. В патрубки устройства, находящиеся снизу, поступает холодная жидкость, а из верхних выходит нагретая. При повороте барашка вода идет в краник. У комбинированных моделей есть также опция подогрева через электронагреватель.

Напольные

Монтаж напольных бойлеров Drazice предполагает размещение на выровненной поверхности. Иногда под агрегат делают возвышение. В руководстве по эксплуатации приводится схема подключения, подходящая для конкретной модели агрегата, а также рекомендации по монтажу водного контура. Последний может подсоединяться с заточкой под горячую воду (тогда ставится клапан с тремя ходами), либо с парой насосов, регулирующих проток жидкости, ориентируясь на требуемую температуру.

При монтаже запрещается ставить запорную арматуру между самим бойлером и клапаном предохранения. Хотя использование арматуры, через которую сбрасывается воздух, предотвращает инциденты ударов водяными потоками элементов системы, внедрять ее можно только в те модели, для которых это разрешено производителем (соответствующие указания есть в инструкции), и ни в коем случае не размещать ее в обозначенном промежутке. Давление, при котором срабатывает защитный клапан, нужно ставить идентичным максимально разрешенному значению для бойлера. Также оно должно быть хотя бы в 1,2 раза выше наибольшего показателя для водопровода, в противном случае в установку внедряют редукционный клапан.

Навесных

Навесной бойлер вертикальной установки

Подвесные модели полагается прикреплять посредством анкерных деталей и скобок. Изучив рекомендации по монтажу, приведенные в инструкции, можно определить необходимое число элементов разных типов. Настенные модели выгодны тем, что, скорее всего, будут расположены выше над поверхностью пола, чем котел – такая позиция способствует ускорению подогрева воды. Место для монтажа выбирают сообразно типу бачка (горизонтальный или вертикальный).

Инструкция по эксплуатации бойлера

В процессе пользования бойлером нужно соблюдать ряд требований, обеспечивающих безопасность. Перед тем, как наполнять его водой впервые, нужна подтяжка гаек фланцевого соединения емкости. Ни в коем случае нельзя прекращать использовать тепловой предохранитель, а также проводить какие-либо операции с термостатом (за исключением регулировки температурного показателя посредством переключателя). Также нужно следить за состоянием магниевого анода. Когда возникает потребность, его заменяют. Все места выхода нагретой жидкости снабжают смесителями.

Установка косвенного бойлера позволит оптимизировать затраты на электроэнергию и всегда иметь под рукой запас горячей воды для различных хозяйственных целей. При приобретении устройства нужно тщательно изучить требования к подключению и монтажу.

Главная / Отопление

В автономных системах ГВС, для многоуровневых объектов разводка имеет повышенную протяженность, что влияет не только на срок подачи горячей воды, но и на перерасход водных и энергоресурсов из-за того, что их приходится сбрасывать в канализацию, пока не пойдёт из крана вода нужного качества.

Такие действия сегодня просто не допустимы, когда весь мир борется за сохранение водных ресурсов на планете. Несложные расчеты говорят о том, что семья с составом в 4-е человека в год может “слить” до 14 тыс. л воды. Эта проблема тревожит научный потенциал ЕС, поэтому там повсеместно реконструируют схемы ГВС с обвязкой бойлера косвенного нагрева с рециркуляцией (БКНсР).

По этому направлению реализуются передовые, инновационные технологии в системе горячего водоснабжения в России.

Принцип рециркуляции

При коллекторной схеме вода проходит последовательно через коллекторы, и возвращается к исходной точке системы с бойлером косвенного нагрева. В двухтрубной — вода движется параллельно с холодной, но у конечного потребителя она не останавливается, а возвращается к исходной точке.

Что такое рециркуляция

В стандартной схеме применяют обратную линию, от самого дальнего водозабора имеющей общую точку у спускного вентиля бойлера косвенного нагрева к тройнику или к холодной линии в ёмкости. Поэтому горячая вода циркулирует и поступает с расчетными параметрами к потребителю.

Насос рециркуляция горячей воды монтируется в обратку. Регулировка системы выполняется датчиком температуры и таймером, включающего оборудование системы, обычно, во время пиковой нагрузки горячего водоснабжения.

Косвенный нагрев — используется, когда у пользователя в схеме теплоснабжения есть вторичные энергоресурсы, например, в автономной системе теплоснабжения, запитанной от котла, в котором частично энергии идет на нагрев отопление, а другая — на БКНсР.

Греющий теплоноситель движется по внутреннему змеевику емкости, нагревая воду внешнего контура отопления. После чего холодный теплоноситель насосом направляется в котёл для повторного цикла, а вода из и бака-аккумулятора попадает в систему ГВС.

Конструкционно подключение бойлеров могут выполняться с несколькими контурами, в виде змеевиков, работающих от разных источников тепла: к котловому теплоносителю, к дымовым газам, к солнечному генератору и к электрическому ТЭНу.

Расчёт мощности и выбор оборудования

Первоначально, чтобы выбрать схему БКНсР и подобрать оборудование требуется выполнить расчет тепловой нагрузки на ГВС для конкретного потребителя. Неправильный выбранный метод подключения приведет к неэффективности системы рециркуляции ГВС или поломки основного и насосного оборудования.

Как выбрать бойлер

Например, чтобы выполнить расчет, для семьи из 4-х человек берут нормы горячей воды по СНиП 2.04.01-85 «Внутренний водопровод и канализация зданий».

Несложные расчеты показывают, что на мытье посуды потребуется 336 л/неделю, душ- 1280 л/неделю, на мелкие действия еще 280 л/неделю, итого 2856 л/неделю или 17л/час.

Формула для определения мощности:

17х0.0375=0.637кВт

Расчетные параметры нагревателя:

Минимальный объем водопотребления 1.5 л/мин.
Объём емкости — более 100 л.
Время нагрева воды до 2-х часов.
Материал теплоизоляции пенополиуретан либо минвата.
Элементы защиты: клапаны, датчики температуры и давления и предохранители.
Срок службы — от 10 до 12 лет.

Бойлер косвенного нагрева Drazice

В торговой сети имеются надежные, проверенные практикой, бойлеры косвенного нагрева Drazice с объёмами от 80 до 200 л без ТЭНов. Корпус нагревателя подключают к внешнему источнику тепловой энергии с максимальными параметрами 110 C и 10 Бар. Теплопередача происходит через спиральный теплообменник с развитой поверхностью нагрева.

Бойлер комплектуется регулятором выходящей температуры, термостатом для управления трёхходовым вентилем или насосом циркуляции.

В нижней части предусмотрен люк, закрепленный на фланце для проведения работ по ремонту и обслуживанию, например, во время очистки бака от мусора и накипи.

Преимущества косвенных бойлеров Drazice:

долговечность, бак изнутри покрыт эмалью без никеля и магниевым анодом для антикоррозионной защиты;
наличие дополнительного фланца для размещения змеевика серии R;
энергоэффективность класса «В»;
защита от гальванического эффекта и электрохимической коррозии;
автоматика управления для безопасной эксплуатации.

Схема обвязки бойлера косвенного нагрева с рециркуляцией

Принцип подключения водонагревателя косвенного нагрева не отличается от обычного бойлера.

Стандартное устройство выглядят так как большие баки и состоят из следующих элементов:

цилиндрический бак – горизонтальный или вертикальный;
изоляционное покрытие для сохранения температуры;
датчики температуры и давления;
змеевик — теплообменник;
антикоррозионная защита.

Для создания контура ГВС через бойлер используют 3 стандартные схемы монтажа:

Включение в схему трехходового клапана.
Размещение циркуляционного насоса с несколькими режимами работы.
Обвязка через гидравлическую стрелку.

Трехходовые клапаны применяются с баками повышенного объема, а схема рассчитывается по принципу двухконтурного отопления. Схема с трёхходовым клапаном предусматривает установку 2-х циркуляционных насосов для распределения поступающей среды по потокам на отопление и ГВС и комплектуются термостатами и автоматическими переключателями сред.

Гидравлические стрелки используют на объектах, имеющих больше 2 контуров, например, радиаторы, тёплые полы или ГВС. Можно рециркуляцию воды выполнить по упрощенной схеме подключения бойлера косвенного нагрева, используя полотенцесушитель, для этого его устанавливают в разрыв закольцованного циркуляционного контура с насосом. Он создает напор движения среды по замкнутому контуру, БКНсР в этом случае имеет 3 врезки, 2- для ГВС и одну для подпитки системы.

Схема с рециркуляцией

Если водонагреватель имеет безнасосную схему циркуляции, рециркуляцию выполняют с помощью трехходового термостатического смесителя: ГВС, подогреваясь, циркулирует по замкнутому контуру, по мере расхода, подпитывается холодной водой.

Советы по монтажу

Считается, что легче выполнить обвязку, когда БКНсР монтируется одновременно с котлом и другим дополнительным оборудованием ГВС, поскольку врезать его в действующую схему сложнее из-за габаритов и недостаточности свободных площадей котельного зала.

Основные правила установки:

рационализация площадки размещения, поближе к источнику;
обустройство снования для бака;
установка мембранного гидроаккумулятора на выходе ГВС воды в бойлере, с объемом не менее 1/10 БКНсР;
обеспечение автономности каждого контура нагрева, через использование шарового крана;
обеспечение защиты от противотока, через установку обратного клапана;
обеспечение качества воды фильтрацией.

Требования безопасности при установке:

Запрещено закреплять тяжелое оборудование на гипсокартонных или тонких перегородках. Кронштейны должны быть закреплены анкерами или дюбелями.
Не зависимо от вида установки, монтаж производят выше уровня котла, или на его уровне.
Напольный тип размещают на прочном основании высотой до 1 м.
При установке, патрубки должны быть направлены к котлу.

Главная задача с которой успешно справляется БКНсР — повышение качества услуги ГВС в энергоэффективном режиме. Фактически, система ГВС с бойлером косвенного нагрева совместила в себе лучшие качества накопительных и проточных агрегатов.

Существует несколько вариантов организации горячего водоснабжения в частном доме. Самый простой из них — это установка двухконтурного газового котла. Ему не нужна сложная обвязка и постоянный надзор, а переключение в режим ГВС выполняется автоматически при открытии смесителя на кухне или в ванной. Недостаток такого решения, а именно низкая производительность, проявляется, когда возникает необходимость открыть оба крана одновременно.

Мы предлагаем рассмотреть другой способ снабжения частного дома горячей водой, который состоит в подключении бойлера косвенного нагрева (БКН) к одноконтурному котлу.

Основные преимущества установки БКН

Водонагреватель емкостного типа сложнее в монтаже, также увеличиваются капитальные затраты на обустройство котельной, но в долгосрочной перспективе такой вариант оказывается самым привлекательным. У одноконтурного котла с бойлером косвенного нагрева есть несколько преимуществ:

Большой запас горячей воды. Бытовые модели имеют объем до 300 л.
Возможно подключение бойлера к одноконтурному котлу любого типа: газовому, жидкотопливному, угольному, дровяному.
Высокая надежность, отсутствие потенциальных точек отказа.
Работа системы отопления не зависит контура ГВС. Бойлер можно остановить на ревизию или ремонт в любое время, а любая поломка в двухконтурном котле оставит его владельца без отопления и горячей воды.

Виды бойлеров косвенного нагрева

Бойлер косвенного нагрева представляет собой накопительный резервуар цилиндрической формы, помещенный в теплоизолирующий кожух. Он снабжен присоединительными патрубками для подключения теплоносителя (подачи и обратки), входа холодной и выхода горячей воды. В некоторых моделях (преимущественно большого объема) есть возможность подключения линии рециркуляции.

Производители бойлеров косвенного нагрева предлагают следующие разновидности оборудования:

С трубным теплообменником. В емкость с санитарной водой помещен змеевик, через который проходит теплоноситель.
Бак в баке. Емкость с санитарной водой со всех сторон окружена рубашкой из теплоносителя.

Некоторые производители опционально устанавливают электрические нагревательные элементы, которые служат резервным или дополнительным источником энергии. БКН могут различаться наличием и составом контрольно-измерительных приборов, автоматики. В большинство бойлеров встроены датчики температуры. Некоторые модели могут подключаться к автоматике газовых и пеллетных котлов.

Схемы подключения к котлу

На практике применяется две базовые схемы подключения бойлера косвенного нагрева к котлу: через гидрострелку и через трехходовой термостатический клапан с сервоприводом. В зависимости от комплектации котла каждая из них может быть выполнена в нескольких вариациях по автоматике.

Через трехходовой клапан

Схема подключения бойлера к котлу через трехходовой клапан позволяет реализовать приоритет ГВС. Режим работы системы выглядит следующим образом:

При первом запуске котла весь теплоноситель греет БКН.
По достижении заданной температуры бойлере автоматика перенаправляет поток теплоносителя в контур системы отопления.
Когда начинается отбор горячей воды, и ее температура падает, автоматика снова дает команду на нагрев БКН.

Существуют газовые котлы настенного исполнения с установленными внутри трехходовым клапаном и циркуляционным насосом. В их нижней части можно увидеть четыре патрубка:

подключение газа;
обратка;
подача на систему отопления;
подача на БКН.

Обратные трубы из бойлера и системы отопления соединяются в одну через тройник. Встроенный в бойлер термостат подключается к газовому котлу. У одноконтурных моделей с трехходовым клапаном есть соответствующий разъем на плате управления. Также есть возможность регулировать пламя газогорелочного устройства в зависимости от режима работы котла:

Во время нагрева воды горелка выводится на полную мощность, а температура теплоносителя поднимается до 90 °C.
Когда котел работает на отопление, мощность горелки устанавливается в соответствии с теплопотреблением дома. Температура теплоносителя снижается до оптимального значения (обычно — около 60 °C).

Если в котле нет трехходового клапана и циркуляционного насоса, их приходится устанавливать отдельно. Также нужно предусмотреть питание для сервомотора. При использовании твердотопливного или энергонезависимого газового котла без платы управления для понижения температуры теплоносителя в режиме отопления нужно установить насосно-распределительный узел.

Через гидравлический разделитель

Если в системе отопления есть контуры радиаторов и теплого пола, подключенные через гидравлический разделитель, его можно использовать и для питания бойлера косвенного нагрева. Чтобы реализовать приоритет ГВС, необходим внешний микропроцессорный блок, который будет управлять работой насосов: отключать циркуляцию через отопительные контуры во время подготовки горячей воды в бойлере.

Существует еще одна схема подключения бойлера к котлу — без приоритета ГВС. Система обойдется дешевле, но ее работа будет менее эффективной. Температуру теплоносителя нужно будет держать на уровне 60 °C, соответственно вода в бойлере будет немного холоднее.

Обвязка БКН

Для согласования работы бойлера с котлом и системой ГВС важно правильно выполнить его обвязку. Чаще всего схемы есть в руководствах по эксплуатации и обслуживанию оборудования. Но некоторые производители только ссылаются на DIN 1988 «Технические правила по монтажу систем ГВС». И если обвязка выполнена с нарушением требований стандарта, бойлер снимается с гарантии.

Общие требования

Подключения воды и теплоносителя к бойлеру косвенного обмена должны быть быстроразъемными. Соединения труб с патрубками выполняется при помощи накидных гаек. Чтобы БКН можно было демонтировать для чистки накопительной емкости или замены магниевого анода, не останавливая при этом котел, на подводах должны быть установлены запорные вентили.

Со стороны теплоносителя

В качестве примера рассмотрим обвязку бойлера, подключенного в систему через гидравлический разделитель. В контуре БКН должен быть собственный циркуляционный насос. Обвязка подачи выполняется в следующем порядке (начиная от входного патрубка БКН):

Разъемное соединение.
Запорный вентиль.

Обвязка обратки немного сложнее:

Разъемное соединение.
Запорный вентиль.
Фильтр-грязевик.
Циркуляционный насос.
Обратный клапан.

Со стороны воды

Порядок обвязки выхода горячей воды:

Разъемное соединение.
Запорный вентиль.
Расширительный бак, врезанный через тройник.
Запорный вентиль.

Вход холодной воды обвязывают в следующем порядке:

Разъемное соединение.
Сбросной клапан.
Запорный вентиль.
Штуцер для подключения манометра.
Сливной вентиль.
Редукционный клапан.
Обратный клапан.
Фильтр.
Запорный вентиль.

Установка редукционного клапана необходима для согласования давлений в подающей магистрали и в БКН.

Линия рециркуляции

Если горячей водой пользуются время от времени, та ее часть, которая находится в трубе, успевает остыть. При открытии удаленного от БКН крана пользователю приходится ждать, пока она стечет. В целях экономии в обвязку со стороны ГВС устанавливают насос рециркуляции, который периодически прогоняет воду по системе.

Группа безопасности бойлера косвенного нагрева

Группа безопасности — обязательный элемент обвязки твердотопливного котла. Она предотвращает разрыв теплообменника при превышении максимально допустимого давления и удаляет воздух из системы. Такая же группа безопасности должна быть предусмотрена в бойлере косвенного нагрева. Она может быть выполнена на едином коллекторе или разнесена по системе:

манометр устанавливают на передней стенке бойлера;
сбросной клапан совмещают с обратным (на подаче холодной воды);
воздухоотводчик монтируют в самой верхней точке на выходе ГВС.

Нужен ли бойлеру расширительный бак?

В бойлере косвенного нагрева содержится большой объем воды, которая расширяется в результате нагрева. Для компенсации увеличения объема в систему должен быть врезан расширительный бак. В противном случае «лишняя» вода будет сливаться через клапан сброса избыточного давления. Размер расширительного бака подбирают из расчета 10-12 % от объема бойлера. На горячую воду нельзя ставить расширительные баки для систем отопления. Они различаются по рабочим характеристикам и очень быстро выйдут из строя.

Если у вас возникли вопросы по выбору или подключению бойлеров косвенного нагрева к котлам «КУППЕР» Вы можете задать их сотрудникам компании «ТЕПЛОДАР» в онлайн чате или по телефону.

Используемые источники:

https://sovet-ingenera.com/otoplenie/vodonagrevatel/sxema-obvyazki-bojlera-kosvennogo-nagreva.html
https://strojdvor.ru/otoplenie/populyarnye-modeli-i-preimushhestva-bojlerov-drazice/
https://kotle.ru/otoplenie/bojler-s-retsirkulyatsiej
https://www.teplodar.ru/help/articles/detail/podklyuchenie-boylera-kosvennogo-nagreva-k-odnokonturnomu-kotlu/

Популярные модели и преимущества бойлеров Drazice
