Сегодня мы рассмотрим ремонт китайской газовой колонки Оазис (Oasis) своими руками пошагово. Самой распространенной неисправностью газовой колонки Оазис является выход из строя мембраны водяного блока. При этом Оазис обычно не зажигается. Выявить эту неисправность не сложно, а ремонт под силу сделать своими руками. Разборку колонки мы рассмотрим ниже. Для начала снимем корпус колонки , поставим регулятор протока воды на водяном блоке колонки в положение до конца по часовой стрелке и откроем кран горячей воды. При этом смотрим на микровыключатель, который находится посередине — между газовым и водяным блоком колонки. Если мембрана исправна, то шток водяного блока давит на лапку, которая высвобождает кнопку микровыключателя, соответственно колонка должна издать треск и зажечься. Если лапка хорошо отходит от микровыключателя, а треска нет, то, скорее всего, неисправен микровыключатель. Его можно проверить, разъединив разъем и замкнув контакты.
Рассмотрим случай, когда лапка еле шевелится, либо совсем стоит без движения при открытии воды в кране. Вероятно, мембрана водяного блока порвана и давления, необходимого для движения водяного блока не создается. Еще одной частой неисправностью является течь сальникового узла газовой колонки Оазис. Течь сальника обычно ведет к поломке того же самого микровыключателя, ибо капли капают именно на него. Если вы нашли именно эту неисправность, то не тяните время и меняйте сальниковый узел, в противном случае ваш Oasis скоро перестанет зажигаться, включаться. Запчасти для ремонта газовой колонки Оазис не дорогие и я советую, если вы лезете разбирать водяной блок газовой колонки Оазис, менять сразу и мембрану и сальниковый узел штока. По сути это расходники. Обидно потом будет, когда поменяв сальниковый узел, столкнетесь через месяц с заменой мембраны водяного блока или наоборот. Из опыта сталкивался еще вот с чем… Допустим, поменяли новую мембрану, сальник у Вас не тек, вроде оставили его… Но он или потек через неделю, или, что еще страшнее, колонка при закрытии воды продолжила гореть, перегрелась, плюнула паром, произошло что то еще более неприятное, если не успели выключить газ . Почему же так произошло? Все просто.. Шток водяного блока в сальниковом узле ходил не на всю, а после замены мембраны он стал ходить на полную. Когда шток еле шевелился, то он оброс солями, ржавчиной в том месте, где не заходил в сальник… Дальше все понятно. Шток абразивом либо стирает кольцо сальника , либо вообще может там заклинить и не вернуться в исходное положение. Если повезет, то после такого, хотя бы не потечет теплообменник колонки, а то попадете на дорогой ремонт
Значит, неисправность водяного блока газовой колонки найдена и можно рассмотреть, как произвести ремонт газовой колонки Оазис своими руками, разобрать колонку. Итак, начнем пошагово:
1. Снимаем с газовой колонки ручку 1- регулировки подачи газа газового блока, ручку 2 – регулировки протока воды водяного блока, ручку 3 – переключателя газовой колонки на режим зима/лето.
2. Находим снизу справа и слева два самореза крепления крышки корпуса колонки к задней стенке колонки Оазис и откручиваем их. Обычно к саморезам добраться неудобно. Далее снимаем переднюю панель газовой колонки Oasis с верхних крючков задней стенки колонки.
3. Аккуратно, чтобы не порвать, отсоединяем разъемы проводов , которые идут на дисплей колонки от блока управления и от датчика температуры.

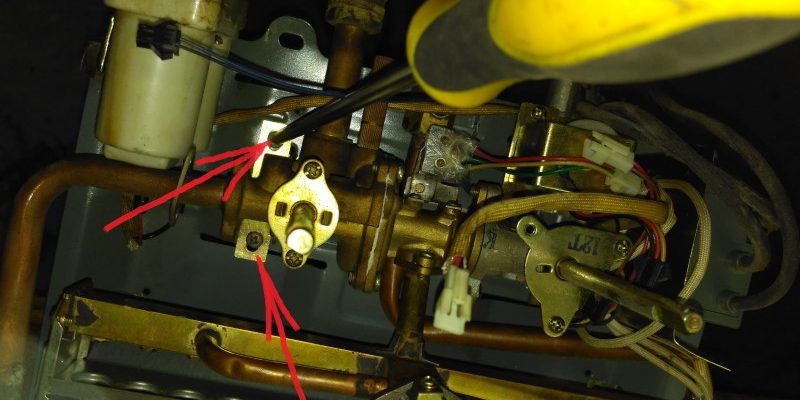

4. Откручиваем два винта , которые крепят водяной блок колонки Оазис к задней стенке.
5. Откручиваем два винта, которые крепят трубку теплообменника газовой колонки к водяному блоку, и освобождаем прижимной фланец. Извлекаем трубку из водяного блока.
6. Отсоединяем разъем микровыключателя. На фото видно, что он замотан целлофаном. У данной колонки тек сальниковый узел и так вот решили «заколхозить», что бы спасти микровыключатель.
7. Отсоединяем провода от газового электромагнитного клапана.
8. Отсоединяем провод заземления от газового блока, открутив винт.
9. Далее откручиваем саморезы, которые крепят горелку газовой колонки Оазис к кронштейнам.
10. Отсоединим два самореза, которые крепят блок электродов розжига и ионизации к горелке газовой колонки Oasis. Снимем провода, идущие на электроды.
11. Откручиваем 2 винта, которые крепят газовый блок колонки к задней стенке.
12. Отсоединим провода питания 1 от батарейного отсека 2 газовой колонки.
13. Теперь нам ничего не мешает демонтировать водогазовый узел и горелку в сборе.
14. Две половинки корпуса водяного блока колонки стягиваю 4 винта . Что бы разобрать блок, нам надо их выкрутить. Скорее всего, это у вас не получится, если полезете туда с отверткой. Винты сделаны из низкокачественной стали и вы сорвете им шлицы. Что бы этого не произошло, советую сорвать винты сначала чем-то типа плоскогубцев, а потом спокойно крутить отверткой.
15. Блок располовинен.
16. Снимаем мембрану водяного блока 1 и тарелку штока водяного блока 2.
16. Под тарелкой штока водяного блока находится шестигранник- это видимая часть сальникового узла. Нам надо его выкрутить. Обычно откручивается легко, но шестигранник там на 15 или на 16 (не ходовой размер в России). Грань очень тонкая, ее сложно зацепить ключом. Не сорвите.
17. На этом фото мы видим сальниковый узел в сборе, который я извлек.
На этом разборку мы закончили, теперь Газовую колонку Оазис можно собирать в обратной последовательности, поменяв сальниковый узел и мембрану. До кучи я меняю и микровыключатель, если на него капала вода. Но это на ваше усмотрение. Надеюсь, моя статья оказалась Вам полезной, и вы произвели ремонт, устранили неисправности сами. Если вам не хочется заморачиваться с поиском запчастей и самостоятельным ремонтом, то обращайтесь ко мне, я приеду для ремонта
.https://gazmaster34.ru/remont-gazovyh-kotlov.html
Надеюсь, Вам будет полезна инструкция на газовую колонку Oasis. Скачать
Водонагревательные приборы вошли в быт человека, и сегодня без них нельзя представить себе жизнь. Как и все приборы, колонки со временем приходят в непригодность, и наступает момент покупки нового водонагревателя. Чтобы не ошибиться с выбором, следует обратить внимание на советы специалистов. Газовая колонка Оазис является проточным водонагревателем, который отличается от конкурентов долгим сроком службы, надежностью и качественным исполнением. Кроме того, вся линейка нагревателей воды на газе этой марки относится к средней ценовой категории. Другие достоинства и недостатки, а также самые популярные модели данной линейки нагревателей будут разобраны в этой статье.
Особенности колонок Оазис
Известный сегодня на отечественном рынке бренд «Оазис» является детищем немецкой компании «Forte Home GmbH». Предприятие ориентировано в первую очередь на рынок СНГ и является интернациональным, хотя и располагается в Германии.
Газовая колонка Oasis является не единственным товаром компании, предприятие выпускает такие водонагреватели и котлы, как Halsen, Zerten, Alecord.
Преимущества и недостатки газовых колонок Оазис
Главным достоинством, которым обладает проточный водонагреватель Оазис, является его доступная стоимость в сравнении с конкурентами. Другие плюсы, которые имеет данный немецкий бойлер следующие:
- Стабильный нагрев воды;
- Датчики для защиты от нарушений в работе;
- Главный системный модуль располагается вдали от патрубка горячей воды, что увеличивает срок эксплуатации;
- Удобная и понятная инструкция по использованию и ремонту, входящая в комплект поставки;
- Различные режимы «Зима-Лето», для удобного использования в разные времена года;
- Установленный сетчатый фильтр, который защищает систему от попадания внутрь мусора;
- Радиатор выполненный из термостойкого сплава, что уменьшает накопление накипи;
- Максимальное КПД для своей мощности;
- Колонка Oasis может зажигаться автоматически, при помощи специального электронного поджига.
Важно! Кроме того, некоторые модели дополнены магнитным фильтром от коррозийного воздействия и турбированными системами вывода продуктов сгорания.
Из недостатков пользователи выделяют блок управления, который склонен к поломкам, особенно в период после прекращения гарантийного срока службы. Минусом также считают отсутствие модуля управления пламенем горелки.
Устройство газовых колонок Оазис
Общее устройство водонагревательного агрегата, расположение узлов и элементов системы ничем особенным не отличается от стандартных газовых колонок других производителей. Здесь представлена открытая камера сгорания и розжиг при помощи батареек, которые со временем нужно менять, как и в других ВПГ. Устройство газовой колонки Оазис и схема устройства предложены на картинке ниже.
Важно! Газовый нагреватель для воды «Оазис» не подразумевает использование модуляции огня в горелке, поэтому если в системе присутствуют скачки давления, КПД и работа колонки будут на том же уровне, что может привести к неприятным последствиям в виде аварии.
Вся линейка марки «Oasis» выпускается со схожими характеристиками, отличительными особенностями служат: внешний вид, мощность, дополнительные элементы управления. Например, в некоторых моделях присутствует ЖК-экран, эксплуатация в различных режимах, система безопасности.
Популярные модели и их технические характеристики
Так как колонка марки Оазис является доступной по цене и при этом качественной в исполнении, водонагреватели этой линейки очень популярны на отечественном рынке. Лидерами продаж в России является четыре модели:
- Oasis Glass 20VG – универсальный бойлер для частных домов и многокомнатных квартир. Из отличительных особенностей – яркий привлекательный дизайн, электророзжиг, большой диаметр радиаторной трубки. Также в колонке реализован ЖК-дисплей. Производительность – 10 л/мин, при 20кВт мощности.
- Oasis 200G – идеальное решение для эксплуатации на сжиженном газе из баллона в условиях, когда газ не подведен к дому. Наличие регулировочных элементов, нескольких режимов и небольшой стоимости при высоком КПД – является отличительными особенностями данного бойлера.
- Oasis TUR 24 – два цветовых решения позволят вписать водонагреватель в любой дизайн, установка работает от электросети, реализован встроенный вентилятор, работает бойлер в автоматическом режиме – прибор будет включаться при открытом кране горячей воды.
- Oasis B-12W – небольшой водонагревательный прибор с мощностью 11кВт и производительностью 5 литров в минуту. Агрегат подходит для дачного домика или небольшой квартиры. На панели управления присутствует дисплей и регулировочные тумблеры.
Все лидеры линейки просты в управлении и доступны по цене. Несмотря на большое количество конкурентов внутри российского рынка, например, от компании «Теплообменник», бойлеры Оазис остаются популярными и твердо заняли свою нишу в отечественной экономике.
Компания «Forte Home GmbH» предлагает российскому покупателю широкий ассортимент бойлеров различного назначения. Можно приобрести водонагреватель, работающий на сжиженном газе или электричестве, небольшие бойлеры со слабой мощностью для дачи или крупногабаритные установки для большого частного дома с несколькими ваннами. Перед покупкой нужно подсчитать, какое количество подаваемой воды необходимо в вашем случае, и взять агрегат с производительностью мощнее – в запас.
Важно! Таким образом даже через несколько лет, когда мощность снизится, бойлер будет функционировать на комфортном уровне.
Инструкция по эксплуатации
Оборудование компании «Forte Home GmbH» отличается высоким качеством, поэтому никаких проблем при эксплуатации возникнуть не должно. Если же бойлер работает неправильно или обнаружена поломка, скорее всего проблема в неверно произведенной установке или неправильном использовании. Изредка возможен заводской брак. Если водонагревательный прибор плохо функционирует и не показывает полной мощности – нужно обратиться к специалисту за помощью.
Важно! Установка водонагревателя или устранение неполадок должны производиться работниками местной газовой службы. Самостоятельный монтаж бойлера может привести к тому, что горелка не будет загораться, и газ вызовет аварийную ситуацию.
После подключения бойлера его эксплуатация, включение горячей воды и регулировка должны производиться согласно указанным в инструкции по эксплуатации указаниям. Весь модельный ряд представлен различными реализованными блоками управления и модулями включения, поэтому использование каждой модели отличается от других. Причина – различия в мощности бойлеров, системе зажигания, разных горелках, наличии режимов и регулировочных тумблеров.
Отзывы пользователей
Сергей: «Купил себе бойлер Oasis B12W на дачу. Функционирует нормально, никаких пререканий нет, кроме одного – маленькая мощность, для душевой кабинки производительности не хватает. Для кухонного крана – более чем. Доволен выбором – за такую цену, отличный водонагреватель».
Константин: «Больше 10 лет в частном доме использовал ВПГ «Астра», но из-за того, что не чистил сопло, колонка пришла в непригодность. Посоветовавшись с продавцом-консультантом, решил купить недорогой водонагреватель Oasis Glass 20VG. Работает отлично уже больше 2х лет, покупкой доволен».
Светлана: «Оазис отличные бойлеры, купила себе в квартиру, смотрится красиво на кухне. Выбирала именно водонагреватель с рисунком, остановилась на Эйфелевой башне. Довольна использованием, недостатков не заметила».
Важно! Газовые водонагревательные приборы Оазис имеют массу преимуществ, а небольшая цена и доступность делают их еще более популярными.
Отличный ВПГ можно купить как выбрав из популярных моделей, так и рассмотрев менее известные варианты. Бойлеры Oasis являются не единственным товаром компании «Forte Home GmbH», она выпускает и другие водонагреватели: Halsen, Zerten, Alecord – также с большим количеством достоинств. Немецкое качество по доступной цене – то, чего придерживается производитель.
<index>
Для решения вопроса по обеспечению жилища горячей водой часто выбор останавливается на газовом водонагревателе проточного типа. Но, чтобы выбрать хорошую модель из множества представленных на рынке, необходимо иметь хотя бы минимальные знания об устройстве и принципе работы газовой колонки.
Устройство агрегата
Газовые водогрейки, независимо от фирмы производителя, имеют похожие составляющие, наличие которых у разных моделей может отличаться незначительно. Для примера, можно рассмотреть устройство газовой колонки Нева.
Устройство аппарата снаружи
Схема газовой колонки приведена на рисунке ниже.
Схема газовой колонки
Передняя часть и боковины водонагревателя закрываются кожухом из металла (1). На фасаде аппарата имеется смотровое окно (2) для визуального контроля за работой агрегата. Под окошком располагаются регуляторы: ручка, регулирующая расход газа (3) и регулятор расхода воды (4). Между ручками располагается ЖК дисплей (5), который отображает значение температуры воды, подающейся к потребителю.
В самом низу аппарата располагаются патрубки для подачи воды и ее вывода, а также для подачи газа. На правой стороне водонагревателя имеется патрубок (6), к которому подключается холодная вода из водопровода, а слева – подсоединяется труба (7) для отвода нагретой жидкости. Рядом с ней, но немного ближе к центру, имеется патрубок (8). К нему подключается шланг, соединяющий колонку с газовой магистралью, а в некоторых ситуациях — к баллону с газом. На самом верху водогрейки, находится фланец (9) для подсоединения газоотводной трубы (дымохода).
Все элементы агрегата закрепляются на металлической основе (10), выполняющей функцию задней стенки аппарата. На ней проделано 2 отверстия для подвешивания агрегата на стену с помощью кронштейнов.
Похожую конструкцию имеет и новая модель газовой колонки Астра.
Внутренне устройство агрегата
Теперь рассмотрим, как устроена газовая колонка изнутри, при снятом внешнем кожухе. Как уже было сказано выше, патрубки под номерами 6, 7 и 8 предназначены для подсоединения холодной воды, отвода нагретой и подключения газа.
Водяной блок агрегата (12) соединяется с патрубком подачи воды (6). Из водяного блока выходит шток (13), на котором крепится ручка для регулировки напора воды. Ниже располагается цилиндрическая деталь (14), имеющая на стенках насечку. Она выполняет функцию пробки, извлекаемую для слива жидкости с аппарата, если потребуется его ремонт. Также пробка имеет предохранительный клапан, открывающийся при избыточном давлении в водопроводе.
В центре агрегата находится блок электронного управления (16). От него в разные стороны выводятся провода, идущие к различным элементам агрегата и датчикам.
Устройство колонки изнутри
Слева, симметрично блоку воды — размещен газовый (17). Оба модуля и собраны так, что представляют собой единую конструкцию. Из него, как и из водяного, выходит шток (18) для настройки подачи газа. Посередине между газовым патрубком и регулирующим краном расположен клапан (19) (электромагнитный).
Также на газовом блоке имеется микровыключатель (15), который прижимается специальным толкателем, когда он выключен. Выше можно увидеть коллектор (20), соединенный с газовым блоком с помощью патрубка, одетого на фланцы. Коллектор крепится к корпусу с помощью 2 винтов (21). В задней части коллектора располагаются сопла. Через них подается газ на горелку (22), имеющую 10 рядов. На передней части коллектора закреплена пара элементов, схожих по внешнему виду, но выполняющих разные роли. Справа – искрообразующая свеча (23), разжигающая горелки, а слева – датчик пламени (24).
Выше коллектора находится теплообменник из меди (25). Он как раз и отдает тепло, полученное от сгорания газа, проходящей через него воде. Справа к теплообменнику подсоединяется водяной узел (26), а с левой стороны — патрубок для отвода нагретой воды (27). Крепится модуль теплообмена к корпусу агрегата с помощью 2 винтов (28). На патрубке для отвода нагретой воды установлено 2 датчика. Верхний (29) защищает водогрейку от перегрева, а тот, что ниже (30) — служит в качестве термометра. От него идут провода к ЖК дисплею, закрепленному на кожухе агрегата.
Наверху аппарата установлено устройство для отвода отработанных продуктов горения (31). Благодаря системе различных по форме перемычек, поток горячих отработанных газов направляется в сторону канала дымохода. Слева установлен датчик тяги (32), имеющий связь с датчиком перегрева (29) посредством электрической цепи. Внизу корпуса водонагревателя находится блок (34) для 2-х элементов питания (батареек). Для крепления внешнего кожуха аппарата с двух сторон корпуса имеются места для вкручивания винтов (33).
Схема внутреннего устройства газовой колонки Оазис ничем не отличатся от приведенной выше, разве что наличием переключателя “зима-лето” на передней панели. Он предназначен для отключения половины работающих горелок в летний период для экономии газа.
Принцип работы
Чтобы понять принцип работы газовой колонки, нужно вначале рассмотреть, какой системой безопасности она оснащена. Когда агрегат пребывает в выключенном состоянии, электричества управляющий блок (16) не получает, так как цепь разорвана в микровыключателе (15). Пластина выключателя прижимается толкателем, и, пока это происходит, он находится в отключенном состоянии.
Электромагнитный клапан (19) также закрыт и перекрывает подачу газа от входного патрубка, поскольку на него не поступает питание. Но это не единственное место, перекрывающее газ — он еще перекрывается с помощью пружинного клапана, который располагается в газовом модуле (35). Нерабочее состояние клапана характеризуется прижатием прокладки тарелки к седлу, что обеспечивает полное перекрытие подачи горючей смеси к коллектору.
Водяная секция состоит из двухкамерного модуля (36), в просторечии называемого “лягушкой”, с эластичной мембраной из резины. С помощью специального канала камеры “лягушки” могут сообщаться. Когда подача воды отключена, давление в камерах выравнено, и мембрана находится в положении равновесия.
Принцип работы колонки газовой
Вода к теплообменнику подается через нижнюю часть камеры. Наверху установлен шток с тарелкой, изготовленной из пластика, которая прилегает к мембране. Шток выходит наружу через отверстие в середине, по направлению к блоку газа. Напротив данного штока, в газовом модуле, находится такой же, но соединенный с пружинным клапаном, к которому прикреплен толкатель, идущий от выключателя.
Что происходит при пуске воды
Как работает газовая колонка, если отрыть воду? При открывании на точке потребления (водозабора) крана с водой, происходит следующее.
- При прохождении потока жидкости через “лягушку”, в ее камере создается разрежение. Резиновая мембрана под действием повышенного давления выгибается и выталкивает тарелку. Последняя передает толкающее движение на шток. Шток водяного модуля толкает расположенный напротив шток газового модуля (37).
- Далее толкатель, имеющий связь со штоком, больше не держит пластину выключателя, и она отпускается. При этом выключатель замыкает цепь, и электропитание начинает поступать в электронный управляющий модуль из секции с батарейками.
- Движение штока также заставляет отжаться пружину механического клапана, вследствие чего тарелка отходит от седла, и канал подачи газа к коллектору становится открытым.
- Электромагнитный клапан, получив питание от батареек, открывается и не препятствует прохождению газа через пружинный клапан по направлению к коллектору.
- Тем временем блок управления вырабатывает и направляет в свечу (23) электрический импульс для создания искрового разряда, способного разжечь пламя. При штатном срабатывании всех узлов — горелка загорается.
Процесс розжига контролируется датчиком ионизации (24). В случае, когда горелка не загорается в течение 6-7 секунд, то, чтобы избежать накопления высокой концентрации взрывоопасной смеси, электронный модуль, не получив импульса от датчика, перекроет подачу газа. При наличии горения, датчик сформирует импульс на отключение свечи зажигания. Если после начала работы водонагревателя пламя погаснет, то и импульс от датчика перестанет приходить в модуль управления, после чего он незамедлительно отреагирует на это перекрытием газа с помощью электромагнитного клапана.
Выполнение всех этих функций в газовой колонке Нева возможно только при соблюдении одного условия: цепь между двумя датчиками не должна быть разорвана, а именно — между температурным датчиком контроля воды на выходе (29) и датчиком тяги (32). Эти реле соединены последовательно, и их контакты находятся в замкнутом состоянии, когда датчики находятся в рабочем состоянии. Поэтому, чтобы на управляющий модуль поступало питание, оба датчика должны замыкать цепь.
Если в дымоотводном блоке образуется слабая тяга, то продукты сгорания, благодаря особой конструкции газоотводящего блока, не могут пройти по направлению к центральному каналу, и направляются в боковые полости. Поскольку слева располагается температурный датчик, он «обнаружит» внезапный подъем температуры, разорвав цепь подачи питания на управляющий модуль. Это приведет к остановке подачи горючей смеси и отключению горелок.
По аналогии срабатывает и реле, которое размещено на патрубке для отвода нагретой воды из теплообменника. Когда вода нагреется до 90°С, а это считается критическим уровнем, то цепь питания электронного блока будет разорвана.
Работа при выключении воды
Когда подача воды отключается, происходит следующее.
- Происходит уравновешивание давления в камерах «лягушки». Возвращение мембраны из резины на место вызывает движение тарелки, подсоединенной к толкателю в соответствующем направлении до начального положения.
- При возвращении штока освобождается тарельчатый клапан, надежно перекрывающий подачу горючего.
- В это же время толкатель начинает прижим пластины выключателя, вследствие чего происходит разрыв цепи, питающей модуль управления.
- Поскольку электромагнитный клапан после отключения управляющего блока не получает электричества, то он также закрывается.
Таким образом, отключение воды вызывает запуск цепочки процессов, которые в автоматическом режиме выключают водонагревательный аппарат. Для наглядности на фото ниже показаны основные узлы агрегата (вид снизу), влияющие на его работу (нумерация сохранена и добавлена новая позиция, под номером 40 – толкатель микровыключателя).
Основные узлы колонки газовой
Информационный дисплей (38) также подключен к электронной схеме управления водонагревателем и температурным датчиком (39) на выходном патрубке с помощью нескольких проводов. Дисплей играет только информационную роль и не участвует в работе и настройке газового водонагревателя.
Агрегат способен работать и при отключенном ЖК дисплее, например, после снятия внешнего кожуха, на котором он закреплен.
Подводя итог вышесказанному, можно сказать, что газовая колонка является достаточно сложным и надежным при эксплуатации аппаратом. За многие годы существования данных агрегатов, их конструкция изменилась ненамного, разве что для более удобного управления в аппаратах стали использоваться электронные узлы управления и контроля.
</index>В продолжение темы:Подписывайтесь, и в вашей ленте ВК будет все самое интересное о технике:Расчет потребленияэлектроэнергии техникойРассчитатьx25.05.2019Как правильно выбрать постельное белье с подогревомОбогреватель23.03.2019Электрическая печь для организации финской сауныОбогреватель16.03.2019Как правильно рассчитать печь для бани или сауныОбогреватель
Извините. Данных пока нет.
Ваше мнение Загрузка …Обзоры техникиКалькуляторрасчетаэлектроэнергииРассчитать
Газовая колонка «Оазис» (Oasis), реализуемая на отечественном рынке, относится к категории водогрейного оборудования китайского происхождения, но многими продавцами ошибочно позиционируется как российская или немецкая продукция европейского уровня.
Модельный ряд газовых колонок «Оазис»
Газовое оборудование является наиболее популярными после бойлерного, обеспечивающее горячее снабжение в квартирах и частных домовладениях. Колонка «Оазис» осуществляет нагрев воды в процессе сгорания газа, а полученное горячее водоснабжение может быть использовано с технологическими и хозяйственными, санитарно-гигиеническими и бытовыми целями. Для функционирования используется не только природный, но и сжиженный или баллонный газ.
Проточные
Газовые агрегаты проточного типа выполняют мгновенный нагрев воды, конструкция не имеет бака, а водогрейная функция связана с прямоточной схемой работы.
</p>
Проточные водонагреватели газового типа Oasis отличаются простотой работы и гарантированной надёжностью, а также обладают целым набором неоспоримых преимуществ.
Преимущества газовых колонок Oasis | Недостатки агрегатов бренда Oasis |
Экономичность эксплуатации, обусловленная включением агрегата только при открытии крана горячего водоснабжения | Слишком короткий срок гарантии, составляющий два года, а также сравнительно высокая стоимость водонагревателя и расходных материалов |
Независимость от электроснабжения, обусловленная функционированием агрегата с помощью сменных элементов питания | |
Возможность сезонного выбора режима подогрева воды |
Накопительные
Газовое водогрейное оборудование накопительного типа обладает конструкционной схожестью с накопительными электрическими бойлерами, но в качестве энергоносителя применяется газ баллонный или природный. Удобство объёмных, достаточно дорогих и менее компактных накопителей актуально в условиях недостаточно сильных газоподводящих линий, поэтому такие модели не слишком популярны у отечественных потребителей.
Отзывы
Устройство газовой колонки Oasis (со схемой)
Внутренняя часть стандартного водогрейного газового оборудования представлена:
- пластинчатым теплообменником с водяной трубкой;
- газовыми горелками;
- коллектором отработанного газа;
- пьезоэлементом или автоматическим электрическим розжигом.
Электроника запитывается через батарейки, от электросети или с применением миниатюрного турбогенератора встроенного типа. Регулировка температурного режима воды в бюджетных моделях выполняется водяным редуктором или так называемой лягушкой, а в более сложных и современных — в автоматическом режиме посредством электроники.
Газовые бойлеры характеризуются наличием открытой или закрытой камеры сгорания, а отличие моделей первого вида представлено забором воздушных масс непосредственно из помещения.
Важно помнить, что высокомощные и постоянно работающие агрегаты нуждаются в наличии качественной вентиляции приточного типа, а при наличии закрытой камеры сгорания подача воздуха производится с улицы.
Удаление отработанных газов выполняется естественным способом через дымоходную систему, или же с применением принудительной вентиляции и коаксиального дымохода.
Составные элементы и основные узлы проточного газового оборудования, требующие грамотного техобслуживания и объясняющие принцип работы, перечислены на схеме.
</p>
Для современного водогрейного оборудования характерно наличие защитной автоматики, представленной контролем пламени и тяговым датчиком, что позволяет перекрывать газовую подачу в автоматическом режиме.
Как подключить и настроить
Газовое водогрейное оборудование устанавливается в кухне или любом другом нежилом, но отапливаемом помещении согласно проекту газификации и в соответствии с основными требованиями газоснабжающих организаций:
- водогрейное оборудование подсоединяется к дымоходной системе, имеющей хорошую и стабильную тягу;
- запрещён монтаж оборудования над любыми источниками открытого пламени или нагревательными приборами;
- перед монтажом должно быть получено разрешение специалистов газовой службы на установку оборудования;
- установку агрегата выполняет эксплуатационная организация газового хозяйства или другие лицензированные компании;
- монтаж осуществляется на трудновоспламеняемых покрытиях, включая кирпич, бетон и керамическую плитку с обязательной изоляцией оцинкованным листом и БТК;
- защитный слой изоляции должен по всему периметру выступать за корпус минимум на 10 см;
- колонка подвешивается при помощи закреплённых в стене фиксаторов-кронштейнов, прилагаемых к газовому оборудованию;
- вся запорная арматура в виде водоснабжения газовой подводки к агрегату, располагается в легкодоступном месте;
- перед водогрейным оборудованием монтируется фильтрующая система для очистки воды, подаваемой на нагрев;
- для подключения к водопроводу используются трубы или гибкие рукава, имеющие внутренний диаметр 13–14 мм или более.
Ниже представлена стандартная схема подключения газового бойлера.
</p>
После монтажа и до момента введения в эксплуатацию, водонагреватель в обязательном порядке регистрируется в службе газового хозяйства.
Краткая инструкция по эксплуатации
Прежде чем приступить к подключению прибора к водопроводной системе, следует выполнить слив жидкости из напорного трубопровода, что позволит минимизировать риск попадания в оборудование загрязнений в процессе первого включения.
После осуществления подсоединения трубопроводной системы к агрегату, проверяется правильность всех соединений, а также их надёжность и герметичность. С этой целью производится стандартный залив воды и открытие запорной арматуры холодного водоснабжения в условиях закрытой водоразборной арматуры. Обнаруженная в процессе тестового наполнения течь на соединениях полностью устраняется.
На следующем этапе проверяется электронный розжиг горелки:
- установка батареек в специальный отсек;
- открытие крана горячего водоснабжения;
- отслеживание наличия электронного непрерывного разряда, возникающего на любом участке от свечных элементов электронного розжига до секционной части горелки.
Отсутствие электронного разряда потребует проверки правильности монтажа всей системы в соответствии с приведённой ниже электрической схемой соединений.
</p>
На заключительном этапе подготовки к эксплуатации следует проверить герметичность всех соединений газоподводной системы в условиях неработающего агрегата и открытого положения запорной арматуры. С этой целью рекомендуется применять «обмыливание» соединений или другие безопасные способы, пузырящийся мыльный состав свидетельствует об утечке газа.
Важным условием беспроблемной эксплуатации колонки «Оазис» является грамотная установка температурного режима воды, которая легко может быть выполнена несколькими основными способами:
- установка регулятора воды в крайне правое положение при повороте ручки пламени до получения комфортной температуры нагрева;
- поворот газового регулятора и изменением подачи газа в основную горелку;
- изменение уровня расходуемой воды.
Следует помнить, что чрезмерное нагревание воды внутри теплообменника является основной причиной быстрого образования накипи и засоров. Это влечёт за собой выход из строя агрегата.
Техническое обслуживание оборудования предполагает:
- очищение горелки;
- очистку всех фильтрующих систем;
- чистку теплообменника;
- замену уплотнителей газовой и водопроводной систем;
- регулярную проверку герметичности систем;
- проверку работоспособности датчиков;
- смазку подвижных элементов.
Внимание! Любые профилактические мероприятия осуществляются только после стандартного отсоединения водонагревателя от системы снабжения газом.
Устранение ошибок и неисправностей своими руками
Даже в условиях грамотного монтажа и надлежащего ухода за водогрейным оборудованием, владелец газовой горелки может столкнуться с некоторыми неисправностями, которые чаще всего возникают после долгой эксплуатации агрегата.
Тип неисправности | Вероятные причины | Возможность и способ устранения |
Отсутствие включения агрегата при наличии искрового разряда | Перекрыт кран подачи газа | Проверить запорную арматуру, при необходимости открыть газовый кран |
Недостаточный напор воды внутри водопроводной системы | Повысить давление воды в системе доступными способами | |
Засор в фильтрующей системе | Выполнить прочистку фильтров | |
Образование значительного количества накипи в теплообменнике | Очистка теплообменника от скоплений накипи | |
Отсутствие искрового разряда в агрегате | Перекрыт регулятор водоснабжения или отсутствует давление воды, необходимое для срабатывания регулятора | Установить регулятор в крайнее правое положение |
Наличие слабого искрового разряда | Нарушение контактных соединений внутри электрической цепи | При помощи тестера найти неисправность и устранить её |
Наличие в отсеке разряженных или маломощных батареек | Заменить элементы питания работоспособными | |
Отключение газовой колонки после работы в течение непродолжительного времени | Срабатывание тягового датчика, вызванное отсутствием тяги в дымоотводной системе | Выполнить очистку дымоотвода и восстановить достаточный уровень тяги |
Зазоры на участках от газоотводной трубы до присоединительных патрубков | Выполнить герметизацию при помощи термостойких самоклеящихся материалов или специальных герметиков | |
Срабатывание датчика защиты перегрева воды | Снизить количество газа, поступающего в водогрейный агрегат | |
При максимальном режиме нагрева в систему водоснабжения поступает недостаточно горячая вода | Скопление сажи на рёберной части теплообменника или образование большого количества накипи в трубах теплообменника. | Выполнить тщательную очистку теплообменника внутри и снаружи |
Слишком низкий уровень давления газа внутри газоподающей системы | Обратиться к специалистам службы газового хозяйства | |
Слабое пламя горелки представлено вытянутыми, коптящими и жёлтыми языками | Значительное запыление внутренних поверхностей в газовой горелке | Выполнить полную очистку основной горелки |
Отсутствие на индикаторе данных температурного режима | Нарушение контактов в цепи индикаторного температурного датчика горячего водоснабжения | Выявить и устранить неисправность, которая может быть представлена клеммным отсоединением или их окислением |
Поломка индикаторного устройства для определения температурного режима | Выполнить замену температурного индикатора | |
Отсутствуют искровой разряд и включение бойлера при исправных батарейках | Недостаточность подвижности штока или его закисание закисание | После демонтажа микровыключателя высвободить неподвижную часть штока |
Поломка микровыключателя, блока управления или электромагнитного клапана | Выявить и выполнить замену всех неисправных элементов | |
Нарушение электрической цепи на участке от блока управления до микровыключателя | Выполнить проверку разъёмных контактов внутри блока управления, проверить микровыключательные провода |
Деятельность компании «Fоrtе Home GmbH», представляющей газовые колонки под маркой Oasis, базируется на абсолютной финансовой прозрачности и полной лояльности, касающейся взаимоотношений между клиентами и партнёрами с учётом накопленного уникального опыта. Именно благодаря таким особенностям деятельности, водогрейное оборудование «Оазис» становится популярнее с каждым годом.
Нужен ремонт газовой колонки «Оазис»? Техника немецкого производства отличается качественной сборкой, но не обходится без поломок. Если у вас не работает, течет или гаснет газовый нагреватель, читайте нашу статью. Мы расскажем: как определить поломку, как справиться с проблемами своими руками, какие меры принять, чтобы техника больше не ломалась.
Основные причины неисправности, их устранение
Конструкции всех газовых колонок схожи между собой. Почему бы не обобщить все неполадки и не расписать варианты их решения? Потому что каждая марка имеет свои слабые места. Тогда и появляются неисправности, характерные для конкретных брендов. Мы проанализировали отзывы пользователей, чтобы собрать для вас достоверную информацию.
В водонагревателях «Оазис» заводской брак случается крайне редко. Схема устройства:
Причиной поломки могут стать внешние и внутренние факторы:
- Неправильная установка и подключение.
- Неправильная эксплуатация.
- Засоры в дымоходе и вентиляции.
- Проблемы с внутренними узлами: накипь, коррозия.
Способы устранения этих проблем мы описали ниже.
Колонка не зажигается
Причин может быть много, мы поможем вам разобраться. Главное — правильно определить место поломки.
Если прибор совсем не зажигается, не вырабатывается искра, тогда:
- Разрядились батарейки. Устройства с автоматическим розжигом работают от батареек. Для замены берите качественные элементы с хорошим зарядом. Если вы обнаружили течь в месте их установки, зачистите все контакты и установите новые батарейки.
- Проблемы с тягой. Для нормальной работы техники необходимо наличие тяги в дымоходе. Если ее нет, осмотрите отверстие вентиляции на засор. Это может быть посторонний предмет, сажа или мусор с улицы. По возможности прочистите отверстие. Следите, чтобы выход дымохода снаружи не был перекрыт.
Как узнать, есть ли тяга? Зажгите спику, поднесите к смотровому окошку колонки. Пламя отклоняется — тяга есть, горит ровно — нет. Еще можно прислонить лист бумаги к вентиляции. При наличии тяги лист прижмется к выводу, в противном случае упадет.
- Регулятор напора воды установлен на минимальной отметке. В системе создается маленькое давление для срабатывания мембраны и открытия газового клапана. Установите регулятор на максимальное значение.
- Низкое давление в магистрали. При открытии крана течет тонкая струйка? Свяжитесь с водоканалом и ждите, когда подача восстановится. Если такое случается часто, рекомендуется установить циркуляционный насос.
- Засорился сетчатый фильтр. Деталь расположена на входе в водяной узел, задерживает мелкий мусор, который поступает с потоком воды. Нужно разобрать узел, промыть фильтр под проточной водой.
- Растянулась мембрана. Элемент служит для запуска газового клапана. При давлении в магистрали мембрана растягивается, выталкивает шток и открывает клапан. Со временем она изнашивается, поэтому ей нужна замена. Об этом можете прочитать здесь: «Водяной узел газовой колонки».
- Поломка микропереключателя. Он ремонту не подлежит, поэтому нужна замена.
- Проблемы с проводкой. Снимите кожух, осмотрите все провода, ведущие к блоку управления. При нарушении изоляции замените шлейф.
- Неисправность электромагнитного клапана в газовом узле. Нужно осмотреть, проверить и установить новую деталь.
Колонка потекла
Течь — серьезная неисправность, но справиться с ней можно самостоятельно.
Протекает сальник через шток. Чтобы убедиться в этом, снимите кожух и проверьте, откуда течет вода.
Как провести самостоятельный ремонт:
- Снимите ручки регулировки, потянув их на себя.
- Выкрутите четыре самореза крепления кожуха.
- Отсоедините проводку дисплея.
- Уберите батарейки из блока и демонтируйте его, открутив болт снизу.
- Отсоедините водные шланги.
- Выкрутите болты водяного клапана, снимите его.
- Вы добрались до сальника и его штока. При демонтаже старого штока прокладка может остаться внутри — это не страшно. Просто уберите прокладку с новой детали и установите.
- Сборка проводится в обратном порядке.
Более серьезная проблема — течь в радиаторе. Новый теплообменник стоит почти как новая модель «Оазис Турбо». Как сэкономить? Перекрыть свищи методом пайки. Подробнее в статье «Как запаять газовую колонку».
Проще всего устранить течь, если отверстие образовалось на внешней стороне трубки. Тогда можно воспользоваться холодной сваркой. Внутренняя коррозия нуждается в применении паяльника или горелки с температурой 170 градусов. В качестве флюса подойдет канифоль или таблетка аспирина.
Прежде чем приступить к работе, подготовьте радиатор:
- Слейте воду с труб.
- Просушите.
- Зачистите место пайки мелкой наждачной бумагой.
- Протрите обезжиривающим средством.
Можно приступать к ремонту. Чтобы свищ больше не проявился, толщина припоя должна составлять 2-3 мм. Осмотрите узел на наличие зеленых пятен — это будущие свищи. Лучше сразу о них позаботиться.
Засор теплообменника
Как понять, что радиатор забит:
- Длительный нагрев воды.
- Поток не горячий, а теплый.
- Вместе с водой выходят кусочки накипи.
Это косвенные признаки, поэтому лучше осмотреть прибор. Накипь на пластинах теплообменника и змеевике появляется от некачественной воды и высокой температуры нагрева. Рекомендуется устанавливать 55°С и не смешивать потоки на смесителе.
Есть два способа, как избавиться от засора.
- Не снимая узел с колонки. Вам понадобится специальный насос с трубками. В него заливается реагент, который можно купить в магазине либо изготовить на основе соляной кислоты. Подключите шланги к змеевику и запустите прокачку до тех пор, пока вся накипь не выйдет из отверстий.
- С демонтажем. Это более бюджетный вариант. Глубокая емкость наполняется водой, в нее опускается теплообменник. В змеевик через лейку заливается раствор лимонной кислоты (150 г/750 мл). Емкость ставится на плиту и кипятится 15 минут. Затем радиатор промывается под проточной водой, просушивается и устанавливается на место.
Запах газа при включении
Это серьезная и опасная неполадка. Немедленно перекройте подачу газа! Свяжитесь с газовой службой.
Вероятно, износился сальник. Замена при утечке газа должна проводиться специалистом. Как разобрать газо-водяной узел и добраться до сальника, мы описали выше.
Начиная эксплуатировать технику, изучите инструкцию. Рекомендуется раз в год проводить профилактический осмотр всех узлов водонагревателя. Теперь вы знаете, что делать. А если растерялись, перекрывайте подачу топлива и обращайтесь в сервисный центр.
Используемые источники:
- https://gazmaster34.ru/poleznye-stati/remont-oazis-svoimi-rukami.html
- https://www.tproekt.com/gazovaa-kolonka-oazis/
- https://tehnika.expert/klimaticheskaya/gazovaya-kolonka/ustrojstvo-i-princyp-raboty.html
- https://teplo.guru/vodonagrevateli/gazovaya-kolonka-oazis.html
- https://cosmo-frost.ru/gazovye-kolonki-i-kotly/neispravnosti-gazovye-kolonki-i-kotly/remont-gazovoj-kolonki-oazis-neispravnosti-i-ix-ustranenie/
Мне нужна схема подключения газа к газовой колонке и воды.
