Общие требования.  1. В помещении, где устанавливается газоиспользующее оборудование, в качестве легкосбрасываемых ограждающих конструкций допускается использование оконных проемов, остекление которых должно быть не менее 0,8м2 — при толщине стекла 3мм, 1м2 — при толщине стекла 4мм, 1,5м2 — при толщине стекла 5мм. При установке оборудования мощностью свыше 60 кВт или размещении оборудования в подвальном или цокольном этаже здания независимо от его мощности оконные проемы должны иметь площадь остекления из расчета 0,03м2 на 1м3 объема помещения и ограждающие от смежных помещений конструкции. 2. Расстояние от строительных конструкций помещений до бытовых газовых плит и отопительного газоиспользующего оборудования следует предусматривать в соответствии с паспортами или инструкциями по монтажу предприятий — изготовителей.  При отсутствии требований в паспортах или инструкциях предприятий – изготовителей предусматривается установка: газовой плиты:  — у стены несгораемых материалов на расстоянии не менее 6см от стены (в том числе боковой стены). Допускается установка плиты у стен из трудносгораемых и сгораемых материалов, изолированных несгораемыми материалами (кровельной сталью по листу асбеста толщиной не менее 3мм, штукатуркой и т.д.), на расстоянии не менее 7 см от стен. Изоляция стен предусматривается от пола и должна выступать за габариты плиты на 10см с каждой стороны и не менее 80см сверху; настенного и напольного газоиспользующего оборудования для отопления и горячего водоснабжения:  — на стенах из несгораемых материалов на расстоянии не менее 2см от стены (в том числе от боковой стены);  — на стенах из трудносгораемых и сгораемых материалов, изолированных несгораемыми материалами (кровельной сталью по листу асбеста толщиной не менее 3мм, штукатуркой и т.д.), на расстоянии не менее 3 см от стены, (в том числе от боковой стены).  Изоляция должна выступать за габариты корпуса оборудования на 10см и 70см сверху. Расстояние по горизонтали в свету от выступающих частей данного оборудования до бытовой плиты следует принимать не менее 10см.  3. При установке вышеуказанного оборудования на пол с деревянным покрытием последний должен быть изолирован несгораемыми материалами, обеспечивая предел огнестойкости конструкции 0,75 час. Изоляция пола должна выступать за габариты корпуса оборудования на 10см.  4. Расстояние от топки котла (водонагревателя) и от фронта газовой плиты до противоположной стены не менее 1 м.  5. Расстояние газопровода от стены не менее диаметра трубы.  6. Расстояние от электророзетки до газового котла, плиты, водонагревателя или газопровода не менее 10 см.Правила установки газового котла. 1. Высота помещения не менее 2 м, — при мощности прибора более 60кВт — не менее 2,5 м; 2. Вытяжной вентиляционный канал Ø100мм из прочного материала на расстоянии 0,2 м от нижней образующей части вентканала до потолка с выводом наружу; 3. Дверь с зазором между полом площадью 0,025 м2; 4. Открывающееся окно (часть окна); 5. Отдельный вход из топочной в нежилое помещение или на улицу; 6. Наличие выхода непосредственно наружу при установке оборудования свыше 150 кВт; 7. Объем топочной не менее 7,5 м3, в новых домах не менее 15 м3; 8. При установке двух газовых котлов и более объем образующей части вентканала до потолка с выводом наружу; 3. Дверь с зазором между полом площадью 0,025 м2; 4. Открывающееся окно (часть окна); 5. Отдельный вход из топочной в нежилое помещение или на улицу; 6. Наличие выхода непосредственно наружу при установке оборудования свыше 150 кВт; 7. Объем топочной не менее 7,5 м3, в новых домах не менее 15 м3; 8. При установке двух газовых котлов и более объем топочной увеличивается на 6 м3 для каждого котла. 9. Дымоход стальной и существующий сечением не менее диаметра выходящего патрубка газового котла (водонагревателя), в случае устройства общего дымохода от двух газовых приборов, сечение дымохода рассчитывается из суммы сечений выходящих патрубков. Врезка дымоходов выполняется на разных уровнях на расстоянии 0,75 м. Разрешается совмещение дымоходов газового котла и печи на твердом топливе, при их разновременной работе. В случае установки шибера (заслонки) в дымоход, необходимо в нём выполнить отверстие Ø15 мм по центру. Предусматривается карман для чистки, конденсатосборники. Предусматривать утепление участков дымоходов негорючими материалами, расположенных на улице. Максимальную длину вертикальных и горизонтальных участков дымохода, количество углов поворота предусматривается, согласно, паспорта на котел (водонагреватель). Вывод наружу; 10. Установку коаксиального дымохода предусмотреть непосредственно наружу на расстоянии не менее: — 0,5 м по горизонтали до окон, дверей и открытых вент. решеток; -0,5 м над верхней гранью окон, дверей и вент. решеток; -1 м по вертикали до окон при размещении отверстий под ними. Прямой участок коаксиального дымохода, выходящий из помещения отопительной установки, должен быть выполнен с уклоном до 5º вниз от котла. При наличии вертикальных участков коаксиального дымохода проходящих в неотапливаемых помещения (улица) необходимо изолировать данный участок дымохода и установить после котла конденсатоотводчик; 11. Закрытый плафон освещения; 12. Электропроводка укладывается в кабель каналы; 13. При установке котла в подвальном, цокольном, пристройке к зданию или отдельно стоящем здании обязательна установка системы контроля загазованности с автоматическим отключением подачи газа и выводом сигнала о загазованности в помещение с постоянным присутствием людей.Правила установки газовой плиты. 1. Высота кухни не менее 2,2 м 2. Открывающееся окно (часть окна); 3. Дверь с зазором между полом площадью 0,025 м2; 4. Объем кухни (площадь помещения х на высоту) для расчета разрешенного количества горелок газовой плиты: 8 м3 – 2 горелки; 12 м3 — 3 горелки; 15 м3 — 4 горелки.

Похожие советы

Монтаж газового оборудования сводится к монтажу бытовых газовых плит, которые должны отвечать в первую очередь соответствию ГОСТ 10798-85 или, по крайней мере, ТУ (техническим условиям) на это оборудование. Плиты, которые имеют отвод продуктов сгорания, должны обязательно быть оснащены автоматикой, которая может отсечь  подачу газа в случае отсутствия необходимой тяги в имеющемся дымоходе.

Общие требования

Газовое оборудование для предприятий, специализирующихся на общепите, торговле, необходимо использование приборов с системой автоматической безопасности, которая обеспечивает отсекание горелок в случае прекращения подачи газа, а также низком давлении газовой смеси, угасания пламени или при прекращении подачи воздуха.

Монтаж газового оборудования — это также и монтаж емкостных и проточных газовых водонагревателей, в том числе монтаж газово-воздушных конвекторов и калориферов, которые используются для обогрева помещений цехов предприятий и сооружений.

Кроме этого монтаж газового оборудования включает монтаж газовых горелок, горелок инфракрасного излучения. Установка газового оборудования, а конкретно газовых плит, в особенности напольных, размещение и монтаж плит в жилых помещениях которые оговорены соответствующими требованиями СниП, а так же руководством по эксплуатации, которое прилагается к каждой плите.

Правила установки газового оборудования в частном доме и квартире

Монтаж напольных плит 2-х или 3-х горелочных разрешен в кухнях высотой потолков не менее 2-х метров, при этом совершенно необходимо, чтобы были окно с форточкой или створкой и обязательно вентиляционный канал с решеткой открытой под потолком.

Условия монтажа газового оборудования описаны в инструкциях. Монтаж газового оборудования должен осуществляться строительными и монтажными организациями, специализирующимися на проведении работ подобного рода. Подобные работы, включая и монтаж газобаллонной установки, могут выполняться и организацией газового хозяйства.

Установка газового оборудования производится исключительно теми рабочими, которые прошли специальное перед этим обучение, в соответствии с требованиям п. 1. 3. СниП инженерно-технические сотрудники проводящие монтаж газового оборудования обязаны в неукоснительном порядке постоянно экзаменоваться на знание соответствующих требований по нормативно-техническим документам, а так же инструкциям по монтажу газового оборудования внутри дома находящегося и правил техники безопасности в соответствующем хозяйстве в сроки прописанные п. 1. 4. СниП.

Установка газового оборудования в частном доме должна осуществляться звеном монтажников под обязательным чутким руководством бригадира.

Потому как контроль за качественное и правильное выполнение соответствующих работ в первую очередь возлагается именно на него или мастера. Мастер в этом случае несет ответственность еще и за безопасное проведение данных работ.

При монтаже газового оборудования в инструкции предусматривается выполнение следующих моментов:

• прием объекта под монтаж;
• организация и осуществление контроля качества газовых аппаратов бытового назначения, получаемых монтажной организацией;
• монтаж;
• по окончанию монтажа испытание оборудования объекта;
• сдача оборудования генеральному подрядчику для поверки качества проведенных работ;
• сдача объекта эксплуатирующей организации.

При обнаружении монтажной организацией дефектов или неисправностей в газовом оборудовании, которое необходимо установить, проводящая монтаж организация вправе должна принять меры и устранить соответствующие дефекты, перед тем как оборудование будет установлено и сдано в эксплуатацию.

Порядок монтажа газового оборудования в частном доме

Монтаж газового оборудования требует перед началом непосредственно самих работ проверки строительной готовности объекта и оформления соответствующих актов. Объект будет считаться подготовленным под монтаж оборудования тогда, когда выполнены на нем все строительные работы. Такие работы включают в себя: установку межэтажных перекрытий, перегородок, стен, на которые будут непосредственно монтироваться газовый аппарат, газопровод и арматура.

Должны быть проделаны отверстия для прокладки газопровода в фундаменте здания, стенах, оштукатурены стены ванн и кухонь, там, где запланирован монтаж аппарата, окончательно закончены полы, установлены ванна, раковина и иные приборы к которым будут проводиться трубопровод от газовых приборов. Если все это в помещении не проведено или что-то не закончено в проведении монтажных работ, то установка газового оборудования запрещена.

Монтаж газового оборудования производиться по типовым проектам, а так же по замерным схемам. Такие схемы используют в процессе строительства не типовой постройки, при газификации объекта, а так же в тех случаях, когда отсутствует проект при новом строительстве объекта типовой серии.

Монтаж газового оборудования – это очень ответственная и требующая особого внимания работа, специалист при проведении работ должен обязательно проверять реконсервацию смазки, прокладки и сальники, проводить выборочные испытания арматуры на ее герметичность до установки аппаратуры на объекте.

Запорно-отсекательная арматура устанавливаемая на газопроводе низкого давления, должна проходить проверку на прочность деталей и герметичность водой или воздухом имеющим давление 2 кгс/см².

доставлять газовое оборудование необходимо после того как устроен газопровод, а подъем на верхние этажи требует использования мягких захватов во избежание повреждения аппарата.

Установка газового оборудования в частном доме осуществляется путем монтажа газовой разводки, после чего устанавливаются комплектующие детали и узлы. Не допускается отдельное хранение легкосъемных деталей и комплектующих. Краны на опусках, а так же краны управления аппаратом необходимо ставить в закрытое положение.

После проведения монтажных работ, полагающихся проверок на прочность и плотность установленное монтажной организацией газовое оборудование и газопровод сдаются генеральному подрядчику. Согласно РДИ 204 РСФСР 3-2-79, при сдаче оборудования в эксплуатацию необходимо соблюдение некоторых требований:

1. Во-первых. Смонтированные газопровод и газовые аппараты принимаются в эксплуатацию специальной приемочной комиссией состоящей из заказчика, предприятия газового хозяйства и организации проводящей монтаж оборудования.
2. Во-вторых. После проверки технической документации, комиссия осматривает всю смонтированную систему, это делается для того, что бы установить ее соответствие по проекту и правилам безопасности СниП П-37-76, резьбовых и сварных соединений газопроводов и арматуры в стенах и прокладка газопровода в футлярах, способы монтажа, и расположение электропроводки по отношению к газопроводу.

После того как инженерно-технический работник от газового хозяйства закончит пуско-наладочные работы, газовое оборудование сдается заказчику или жилищной организации.

Газ пропан – опасное легковоспламеняющееся вещество, поэтому все работы, связанные с установкой оборудования, на нем работающего, должны проводиться квалифицированными специалистами, хотя установить газовую печку можно и самому, но с соблюдением всех норм безопасности, про которые мы поговорим с вами сегодня. Итак, тема сегодняшней статьи – установка газовой плиты в квартире.

Правила подключения

Сразу скажем, что произвести самостоятельную установку газовой плиты вы можете только в том случае, если устанавливаете ее взамен старого оборудования. Первый запуск газа в дом всегда должны выполнять работники Горгаза. Если вы беретесь за работу, то учтите всю ту ответственность, которую вы на себя берете – вы должны соблюсти все стандарты и нормы безопасности.

Правило №1. Максимальное расстояние между газовой трубой и плитой не должно превышать 4 м – имеется в виду длина гибкой подводки. В идеале это значение должно быть равно 2 м.

Правило №2. В помещение, где будет работать плита необходимо наличие качественной вентиляции.

Совет! Особенно в старых домах, дымоходные каналы часто бывают забитыми. Тяга в них сохраняется, но на очень низком уровне. Обнаружить это можно по косвенным признакам, например, сильно потеют окна, в комнате появилась черная плесень и прочее, или выполнить самостоятельную проверку. Возьмите тонкую полоску туалетной бумаги и поднесите его к вытяжной решетке. Если вентиляция хорошая, его притянет и не отпустит, если же плохая, то впору вызывать трубочиста.

Правило №3. Если ваша газовая плита оснащена функцией автоматического поджига, то стоит побеспокоиться о наличии поблизости отдельной розетки. Розетка эта должна обязательно иметь заземление, так как корпус плиты делается металлическим. Если от этой розетки будет запитываться и электрическая духовка, то необходимо, чтобы она была подключена через УЗО на 16 ампер.

Правило №4. Соединяется газовая плита с трубой посредством гибкой подводки.

Правило №5. Все соединения должны быть полностью герметичными, чтобы исключить утечку газа в помещение.

Цены на газовые плиты

газовая плита

Совет! Если хотите узнать про все нормы и правила, касаемые газовой плиты, обратитесь к тексту документа СНиП 42-01-2002. Там говорится про все газораспределительные системы. Так что материал этот очень полезен для изучения.

Скачать СНиП 42-01-2002

Чем подключать газовую трубу

Гибких шлангов для подключения газовой трубы существует несколько разновидностей. Не все они одинаково хороши, поэтому давайте разбираться в теме подробнее.

Таблица 1. Типы шлангов

Тип шланга, фото	Описание

Что еще нужно для установки

Таблица 2. Необходимый инструмент и материалы

Фото	Описание
	Газовый ключ удобен тем, что им можно не только затягивать гайки, но и надежно фиксировать круглые трубы, что очень пригождается во время работы.
	Один разводной ключ заменит вам целый набор гаечных, хотя они тоже могут понадобиться. Гаечные ключи более тонкие, что позволяет ими удобно фиксировать гайки в труднодоступных местах.
	Для уплотнения резьбовых соединений кроме паронитовых прокладок мы будем использовать фум ленту. Купить нужно материал, специально предназначенный для газа – как вы догадались, такая лента будет иметь желтый цвет.
	Чтобы проверить герметичность резьбовых соединений, нам понадобится крутой мыльный раствор, а значит, все для его приготовления – мыло (жидкое или хозяйственное) вода и глицерин, хотя без последнего компонента можно и обойтись.
	Отвертка может пригодиться, если при соединении мы будем использовать хомуты.

Добавьте сюда, шланги, про которые мы писали ранее, и можно начинать.

Демонтаж строй плиты

Отсоединить старое газовое оборудование не составит ни для кого проблем. Порядок работ будет зависеть от того, что у вас на кухне установлено – целая газовая плита или варочная панель.

1. Начинаем мы с того, что перекрываем кран на подачу газа. После его перекрытия, убедитесь, что он хорошо держит – попробуйте зажечь на плите комфорку. Не получилось, значит все в порядке.
2. Далее нужно открутить контргайку и согнать муфту в месте соединения с плитой.
3. Отодвигаем прибор от стены, чтобы он не мешал дальнейшей работе.
4. Добираемся до трубы – зажимаем ее газовым ключом (можно через тряпку, чтобы не повредить лакокрасочной покрытие) и откручиваем гайку на старом шланге.

Совет! Если в помещении вы будете делать ремонт, то на его время газовый кран рекомендуется дополнительно заглушить.

Немного дольше придется повозиться, если вы снимаете варочную панель. Для этого вам понадобится:

1. Вынуть электрическую духовку. Она может быть просто вставлена в нишу, либо прикручена к коробу на саморезы – выкручиваем их и просто тянем прибор на себя. Будьте аккуратны, чтобы не уронить его, и не повредить стеклянные части.
2. Добираемся до электрического кабеля и отключаем его от розетки, попутно вынимаем вилку и от варочной панели. Теперь у нас есть доступ к соединениям.
3. Откручиваем газовый шланг в той же последовательности, которую мы описали ранее, предварительно перекрыв газ.
4. Теперь нужно вынуть панель из столешницы. Сажают их по обыкновению на силиконовый герметик, поэтому аккуратно канцелярским ножом подрезаем его по всему периметру. Больше всего придется повозиться со стороной у стенки.
5. Вынимаем панель и очищаем мебель от остатков силикона.

Теперь можно переходить к установке новой газовой плиты или варочной панели.

Очень многих хозяек, любящих готовить и стремящихся усовершенствовать свое кулинарное искусство, волнует вопрос: газовая или электрическая духовка: что лучше? Однозначного ответа нет, и для того чтобы сделать правильный выбор, есть смысл познакомиться поближе с особенностями и основными характеристиками этих полезных приборов. О них подробно расскажем в специальной статье.

Цены на газовую плитку Gorenje

газовая плита Gorenje

Установка газовой плиты

Начинается вся работа с внешнего осмотра прибора – на его поверхностях не должно быть следов серьезных механических повреждений. Если таковые имеются, то вполне возможно, внутренние соединения тоже пострадали – использовать его рискованно, поэтому может потребоваться экспертиза. А еще лучше вернуть такой счастье в магазин, если бой – не ваша вина (и вы можете это доказать), и заменить его на новое.

Таблица 3. Установка газовой плиты

Шаги,фото	Описание
	Вытаскиваем из газовой плиты все съемные части – решетки, комфорки, противни и транспортировочную тару. Если комфорки еще заклеены скотчем, то их можно составить как есть. Сзади плиты находим патрубок для подключения газового шланга. Из него необходимо вынуть пластиковую транспортную заглушку. Внимательно изучите инструкцию – если в комплектации предусматривается резиновая прокладка с механическим фильтром, то найдите ее и установите на вход. Это нехитрое приспособление убережет дорогой прибор от попадания мусора.
	Берем приготовленный шланг, помещаем в гайку паронитовую прокладку, обматываем резьбу трубы фум лентой в 5-6 витков и выполняем монтаж. Сначала закручиваем гайку от руки, а потом делаем дотяжку разводным ключом, зафиксировав предварительно газовую трубу ключом газовым.
	На современных плитах нет никакого сгона – подключение выполняется просто через гайку. Также установите прокладку, намотайте уплотнитель и аккуратно все затяните.
	Делаем мыльный раствор, который потом вспениваем при помощи губки. Обмазываем пеной со всех сторон резьбовые соединения на трубе и газовой плите, и смотрим, не надуваются ли где пузыри. Естественно, предварительно кран на газ нужно открыть. Если утечка обнаружилась, то попробуйте немного дотянуть гайку. Если это не помогает, то перекройте газ, открутите все и проверяйте. Возможно, вы забыли поставить прокладку, а может в гайке на шланге имеется трещина – место, откуда появлялись пузыри осматривается в первую очередь.
	Если все в порядке, то переходим к тестированию работоспособности оборудования. Зажигаем все комфорки поочередно. Все работает? Прекрасно! Задвигаем плиту внутрь и проверяем ее положение при помощи пузырькового строительного уровня.
	Если плита стоит не по горизонту, то выровнять ее положение помогут регулировочные ножки – выкручиваем их до достижения нужных показаний и убеждаемся, что плита стоит уверенно, не шатаясь.

Совет! Мыльный раствор – вещь, конечно, полезная, но профессионалы используют для определения наличия утечек специальные приборы – газоанализаторы. Для разового монтажа его никто покупать не будет, поэтому будьте предельно внимательными.

Также мы рекомендуем вам после установки вызвать работника газовой службы, чтобы он проверил правильность монтажа, и внес все необходимые изменения в документы по эксплуатации газового прибора. Если этого не сделать, то при плановой проверке вы можете столкнуться со штрафными санкциями.

Видео — Установка и подключение газовой плиты

Видео — Подключение газовой плиты с контролем

Правовые нормы

Существуют базовые правила установки бытовых газовых плит. Они регламентируются СНиП 42-101. Эти нормы следует учитывать ещё до выбора газовой плиты. Общие требования, о которых необходимо знать каждому собственнику квартиры:

• максимально допустимое количество горелок рассчитывается из объема помещения, где устанавливается плита (на 1 конфорку должно приходиться не менее 4 м³ объема комнаты);
• минимальные отступы от стен, мебели и иной техники регламентируются требованиями производителя (обязательно указываются в инструкции, её ни в коем случае нельзя выбрасывать);
• высота потолка в комнате, где производится установка газовой плиты, не должна быть меньше 2,2 м (от нижней грани пола, если он двухуровневый).

Базовая схема подключения газовой плиты в квартире

Соответственно, не всегда можно в очень маленькую кухню вместить газовую плиту на 4 конфорки – это может оказаться нарушением правил пользования газопроводом, за что предусмотрен штраф и требование прекратить использование запрещенного оборудования.

Кто может выполнять подключение?

В ЖК РФ нет четкого требования по тому, кто именно должен выполнять подключение газовой плиты в квартире. Единственный нюанс: перед первым пуском подключение должен осмотреть представитель региональной газовой службы. Он же проверяет соответствия по остальным техническим нормативам. Если хотя бы один из них нарушен, то эксплуатация плиты запрещается (на свое усмотрение представитель газовой службы может произвести пломбирование подведенного газопровода).

Но поручить подключение можно и таким сотрудникам. Но услуга платная, её стоимость определяет администрация региональной газовой службы или администрация (в зависимости от используемой формы управления).

Доверить подключение нового приобретенного оборудования можно представителям газовой службы. Это является самым лучшим и безопасным вариантом

К другим мероприятиям, где требуется личное присутствие уполномоченного сотрудника ГорГаза, относят:

• плановый и внеплановый ремонт газовых точек (плановый осмотр выполняется 1 раз в 6 месяцев или по требованию потребителя);
• переподключение газовой точки (например, если необходимо перенести плиту в другое место);
• замена деталей газораспределительной системы или газовой плиты;
• монтаж газового счетчика;
• замена гибкого шланга, с помощью которого подается газ непосредственно на горелки.

Если же ранее в квартире уже эксплуатировалась газовая плита и хозяева просто решили заменить её на новую (без изменения места, где она расположена), то подключение можно будет выполнить самостоятельно. Единственное правило: известить ГорГаз о смене используемого оборудования (данные о технических параметрах газовых точек обязательно должны быть в наличии у такой службы).

По вопросам подключения можно обращаться в ГорГаз. Телефон регионального представительства можно узнать из имеющейся абонентской книжки или договора на поставку природного газа — его выдают перед подключением квартиры

Нарушение всех вышеуказанных правил и требований – это достаточный повод для получения штрафа, а также отключение газопровода для определенной квартиры (в связи с нарушением правил эксплуатации).

Как выбрать место под установку газовой плиты в квартире?

В СНиП 42-101 указано, что для установки газовой плиты необходимо руководствоваться требованиями производителя оборудования. Вместе с этим располагать плиту нужно на максимально возможном расстоянии от горючих материалов. Если таковых нет, то стены и пол, где планируется установить плиту, покрывают негорючей отделкой (например, керамической плиткой). Пол должен быть ровным, без уклона. Максимально допустимое расстояние от точки подачи газа (где находится вводная труба) до плиты – 4 метра. Если необходимо сделать большее расстояние, то потребуется выполнить перенос газовой трубы – это находится в компетенции представителей газовой службы.

Саму плиту запрещено плотно пододвигать к стене. Минимальное расстояние между ними указывается в инструкции (как правило, от 65 миллиметров и более). Варочная поверхность также не должна находиться ниже уровня рядом располагаемой мебели, в частности, мойки. Если таковая имеется, то плиту располагают на бетонном пьедестале.

Тумбы кухонного гарнитура, включая и мойку, не должны располагаться выше варочной поверхности. А рекомендуемое расстояние до вытяжки (её нижней плоскости) не должно быть менее 70 сантиметров

Какой потребуется инструмент?

Для правильного подключения плиты потребуется следующий набор компонентов и инструментов:

1. Гибкий шланг необходимой длины (до 4 метров). Обязательно армированный, то есть, в металлической оплетке. Сейчас допускается подключение и с помощью универсальных резиновых шлангов без оплетки, но их длина не может быть менее 1 метра. А вот «водопроводные» шланги использовать категорически запрещено. Они не рассчитаны на работу с углеводородными соединениями газа под средним давлением, поэтому в буквальном смысле «прогорают» уже через 10 – 20 дней активной эксплуатации. Их использование – это прямое нарушение техники безопасности. Существуют ещё пластиковые сильфонные шланги, стоят они достаточно дорого.
2. Шаровой кран. Обязательно из латуни, покрытый слоем никеля и совместимый с использованием в бытовых газораспределительных системах низкого и среднего давлений. Все продаваемые шарнирные краны обязательно сертифицируются.
3. Разводной ключ (под размер гайки шарового крана и гибкого шланга).
4. Специальная резиновая прокладка для соединений газопровода. В 99% случаев она идет в комплекте непосредственно с плитой.
5. Уплотнительная лента. Допускается использование ФУМ или Локтайл 55, иных герметизирующих материалов подобного типа (но непосредственно герметиком замазывать соединение не следует).
6. Отвертки и розетка. Требуются в том случае, если приобретенная плита использует электричество (для подсветки духовки, для пьезо-поджига горелок, для работы электрической конфорки, для работы автоматики). Под розетку рекомендуется выводить отдельную линию с щитовой (но это не обязательное требование) с подключением через автомат. В случае возникновения утечки газа таким образом можно сразу же обесточить розетку (ещё лучше – всю кухню подключать отдельным контуром).

Цены на разводной ключ

Разводной ключ

Также для первичной проверки качества соединения потребуется сделать мыльный раствор и обычная малярная кисточка. Выполнять проверку с помощью подожженной спички, кусочка бумаги категорически запрещено – это взрывоопасно.

Хоть такой способ проверки герметичности соединения и выглядит примитивным, но им пользуются и сами представители ГорГаза. Мыльный раствор следует делать из хозяйственного мыла, а не из средства для мытья посуды (так как в нем нет компонентов, создающих плотную пленку на поверхности)

Сейчас в строительных магазинах ещё встречаются гибкие шланги с уже смонтированным в них шаровым краном. Их использование тоже допускается, главное – кран должен обладать сертификацией для использования в бытовых газораспределительных системах низкого и среднего давления.

Также до покупки гибкого шланга следует осмотреть выход штуцера газовой плиты. Они бывают двух вариаций:

• с внешней резьбой (под соединение муфтой);
• с внутренней резьбой (под соединение штуцером).

Армированный гибкий шланг — универсальный вариант для подключения газовой плиты к вводному газопроводу. Использовать водопроводные похожего вида не следует (они отмечаются красной или синей полоской)

Цены на шланг для газовых приборов

Шланг для газовых приборов

Чаще встречаются плиты с штуцером первой вариации, то есть, с внешней резьбой. Поверх него можно накрутить переходной угловой штуцер. Это рекомендуется делать в тех случаях, когда плита размещается максимально близко к стене и шланг из-за этого приходится сгибать практически под прямым углом.

Такие гибкие шланги тоже подойдут для подключения. Главное — наличие сертификации и допуска для использования в бытовых газопроводах. Все эти документы можно запрашивать у продавца

Кстати, допускается ещё подключение плиты с помощью металлической трубы. Но такое соединение получается жестким, подвинуть даже на несколько сантиметров плиту впоследствии не получится. Поэтому данный вариант и рассматривать не следует.

Таблица 1. Плюсы и минусы разных вариаций подключения к газопроводу

Тип подключения	Плюсы	Минусы
Металлической трубой	Один из самых надежных вариантов подключения	Плиту не удастся переместить даже на 1 – 2 сантиметра в сторону после этого
Резиновый гибкий шланг	Шланг стоит дешево, подключить его можно самостоятельно	Не выдерживает прямое воздействие открытого огня, поэтому при эксплуатации его располагают на максимально возможном расстоянии от варочной поверхности
Армированный гибкий шланг	Один из самых популярных вариантов, характеристики как у резинового, но при этом выдерживает и кратковременное воздействие открытого огня	Со временем на оплетке появляются окислы (из-за скопления грязи, масла, влаги), отмыть их не получится, приходится менять шланг
Сильфонный шланг	Является гофрированным, легко можно растянуть, сжать обратно, выдерживает критически высокое давление, не прогорает от открытого огня	Стоит дорого, длиною больше 2 метров приобрести сложно

Сильфонный гофрированный шланг. Растягивая можно увеличить его начальную длину более чем в 1,5 раза. Материал устойчив и к критическим механическим нагрузкам, и к воздействию открытого огня. Средний период эксплуатации такого шланга составляет 15 лет

Порядок подключения

Перед подключением новой плиты потребуется демонстрировать старый шаровой кран и соединительный шланг. Нередко при этом можно столкнуться с проблемой образования окиси, из-за которой и сам кран перестает работать (его невозможно закрыть или открыть), сама накидная муфта тоже не проворачивается. В таких случаях самостоятельно предпринимать ничего не следует и лучше доверить эту работу сотрудникам ГорГаза (хоть это и является платной услугой).

Без таких уплотнителей сделать соединение герметичным практически невозможно, так как металлические компоненты сжать между собой до полной изоляции невозможно. Такие прокладки чаще всего поставляются в комплекте с газовой плитой

А вот накручивать новый шаровой кран на неработающий старый – не лучший вариант. Если последний начнет пропускать газ, то перекрыть стояк не получится. А это тоже может стать потенциальной причиной возгорания.

После удаления старого шланга и крана производится установки розетки. Монтировать её необходимо на расстоянии от 60 см или более. Обязательно необходимо использовать защищенную розетку по стандарту IP X5 (защищена от попадания брызг воды).

К использованию в бытовых газопроводах допускаются только латунные шаровые краны с никелированием. Они устойчивы к образованию окислов, коррозии. Смазывать их не нужно (производитель закладывает в сам механизм то количество смазки, которое требуется на весь период эксплуатации)

Общий порядок подключения же следующий:

1. Перекрыть подачу газа по стояку. Как правило, для этого монтируется отдельный вводной кран на газопроводе.
2. Демонтировать старый кран и гибкий шланг.
3. Очистить соединение от следов окислов. Для этого можно использовать обычную щетку по металлу.

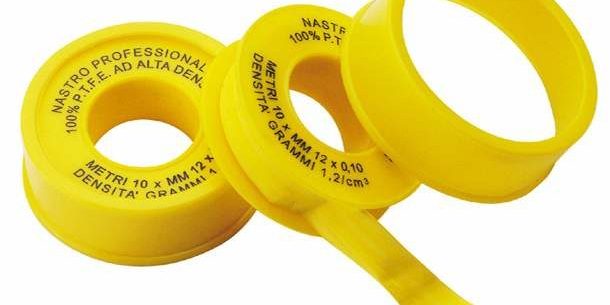

4. На резьбу вводной трубы накрутить ФУМ-ленту или другой материал, что будет использоваться для уплотнения соединения и обеспечения его герметизации.
5. Закрутить шаровой кран на вводную трубу.
6. На резьбу шарового крана также намотать ФУМ-ленту. Вот таким образом правильно наматывается ФУМ-лента
7. Закрутить муфту гибкого шланга к выходу крана. Предварительно в муфту укладывается резиновый уплотнитель (что шел в комплекте).
8. Закрутить муфту к штуцеру газовой плиты. В неё также вкладывается ещё один уплотнитель.
9. При помощи строительного уровня выровнять плиту. Просто положить его на варочную поверхность и добиться положения, когда капсула воздуха окажется точно по середине. При необходимости – отрегулировать положение оборудования с помощью ножек (все они на резьбовом соединении, что позволяет менять их высоту, проворачивать можно рукой).
10. Обработать мыльным раствором все соединения.
11. Подать газ и проверить наличие протечек. Даже если их нет, то далее газ повторно перекрывают.
12. Пригласить представителя газовой службы для проведение первого тестового пуска оборудования. После осмотра места установки газовой точки он обязан составить акт (о подключении нового оборудования).

Следует помнить, что все подключение газопровода, начиная от крана и заканчивая штуцером в самой плите, должны находиться «на виду», чтобы к ним в любой момент можно было получить доступ для перекрытия газа. Соответственно, закрывать и вводной газопровод, и шланг за декоративной отделкой (например, гипсокартонной плитой) запрещено. Об этом обязательно упомянет представитель газовой службы.

Использовать для уплотнения соединения «паклю» — не лучший вариант

Дополнительные советы

Специалисты, занимающиеся подключением бытовых газовых плит, рекомендуют дополнительно придерживаться следующих советов:

1. Использовать оптимально подходящий по длине шланг для подключения. Если его длины будет более необходимой на 1 – 1,5 метра, то придется его прокладывать с изгибами, на которых со временем обязательно образуются трещины. Оптимальный вариант – это если остается не более 30 см «запаса».
2. Не красить шланг. Если необходимо изменить его цвет, то сверху просто накручивают термостойкую изоленту. Обычная же масляная краска разъедает каучуковую основу, из-за чего рукав довольно быстро испортится.
3. Выполнять подключение следует в комнате с закрытыми окнами. В случае возникновения даже минимальной утечки слесарь сразу же учует специфический запах газа. Пропустить утечку в проветриваемом помещении гораздо проще.
4. При отсутствии вводного газового крана рекомендуется оповестить об этом газовую службу и потребовать его установить.
5. Следует «под рукой» иметь запорную арматуру для газопровода. Особенно актуально её использование в тех домах, где отдельно запорного крана для каждого потребителя не выводится. Кстати, для трубы диаметром ½ дюйма можно использовать для закупорки обычную винную пробку. Даже если она застрянет, то её не составит проблем извлечь с помощью штопора.

Газовая арматура

Что такое индукционная плита – это распространенный вопрос среди пользователей, которые столкнулись с необходимостью выбора кухонной печи. Такие варочные панели появились в нашей стране сравнительно недавно, поэтому не все люди понимают принцип функционирования подобных плит. Для того, чтобы ответить на этот вопрос, в специальной статье рассмотрим особенности варочных индукционных панелей, преимущества, недостатки и способ использования.

Цены на модельную линию газовых плит

Газовая плита

Итого, подключение газовой плиты хоть и не сложная задача, но требует четкого соблюдение установленных правил и нормативов. Если есть сомнения в правильности проводимых манипуляций, то работы лучше прекратить и доверить их сертифицированным сотрудникам газовой службы.

Видео — Установка и подключение газовой плиты

Видео — Обзор и сравнение шлангов ПВХ

Содержание

Не будет преувеличением заявление о том, что на каждой кухне, независимо от ее заполненности бытовыми приборами, главное и центральное место остается за плитой. В большинстве случаев хозяйки отдают предпочтение газовым моделям, так как в отличие от электроплиты, они быстрее нагреваются, экономичнее и долговечнее в использовании, а современные модификации, оснащенные датчиками утечки газа и системой автоматического поджигания, – еще и безопаснее. Установка газовой плиты – процесс не столько сложный технически, сколько требующий повышенной внимательности и аккуратности.

Важно! Самостоятельный монтаж газовой модели плиты в квартире многоэтажного дома возможен только в случае ее замены. Первый пуск газа в квартиру обязаны производить специалисты.

Основные требования к самостоятельной установке газовой плиты – это полное соответствие принятым нормативам и тщательное соблюдение техники безопасности.

Правила подключения

Если замена газовой модели плиты на кухне производится одновременно с ремонтом помещения, то может возникнуть необходимость ее передвижения в другое место. При этом важно соблюдать следующие правила установки плиты:

1. Максимально допустимое расстояние от прибора до трубы газоснабжения – 4 метра, в идеале – не больше 2.
2. В помещении должна быть качественно работающая вытяжная вентиляция.
3. Современные агрегаты содержат функции электроподжига и подсветки духового шкафа, поэтому рядом нужно предусмотреть розетку с заземлением. Если выбрана модель с электрической духовкой, то придется от распределительного щита (с установкой дополнительного УЗО на 16 А) провести отдельную силовую линию, используя кабель 3 × 5.

Требования к установке бытовых плит прописаны в  СНиП 2.04.08-87- «Газоснабжение» и СНиП 2.08.01-89 «Жилые здания».

Для соединения плиты с газопроводом применяется гибкий шланг (отличается от водопроводного желтыми метками на оплетке), максимальная длина которого – 5 м, а внутренний диаметр – более 10 мм.

ПОЛЕЗНАЯ ИНФОРМАЦИЯ:  Идеи для ремонта пола на кухне (12 фото)

Такие шланги бывают нескольких видов:

• Резинотканевый. Мягкий и гибкий, не проводит ток, но является недостаточно жестким.

• Резиновый с металлической оплеткой, самая распространенная ранее разновидность.

• Нормы установки современной газовой плиты в квартире рекомендуют при подключении использовать сильфонный шланг, представляющий собой растягивающийся металлический рукав в защитной оболочке.

Обратите внимание! При монтаже новой плиты лучше сразу поменять и соединительный шланг независимо от его срока службы, так как он может иметь не видимые глазу дефекты, появившиеся в результате эксплуатации.

Подготовка к работе

Прежде чем досконально разобраться с тем, как установить новую газовую плиту, нужно провести демонтаж старого оборудования и оценить будущий объем работ. Также «прикинуть» перечень требующихся инструментов и материалов, который выглядит примерно следующим образом:

• газовый, разводной и гаечный (22 х 24) ключи;
• шаровой кран 1/2ʹ(при необходимости замены);
• лента ФУМ;
• концентрированный мыльный раствор;
• подходящий шланг;
• отвертка.

Демонтаж старого прибора

Демонтаж плиты на газу с последующей установкой новой не представляет особой сложности, но также требует неукоснительного соблюдения техники безопасности.

• Первым делом перекрывается кран подачи газа на опуске (обязательно нужно убедиться в исполнении этого пункта, т. е. попробовать зажечь конфорку).
• Затем откручивается контргайка и сгоняется муфта на опуске к прибору.

Если плита старая и присоединялась к газопроводу с помощью металлической трубы, гайка или муфта может не поддаться из-за нанесенной на них краски. Тогда эта подводка срезается болгаркой (ниже крана), а остатки уже выкручиваются газовым ключом.

• Кухонный прибор отодвигается от стены на достаточное расстояние.
• Если планируются ремонтные работы, а новая плита будет устанавливаться не сразу, в целях безопасности в кран на опуске ставят заглушку.

Типовая инструкция по подключению

В идеале для установки газовых и газоэлектрических плит лучше пригласить специалиста, но если вы все же настроены провести подключение самостоятельно, то в этом поможет инструкция по установке. Подробно следуя ей и тщательно соблюдая обязательные пункты, вполне реально справиться с этой задачей самому.

ПОЛЕЗНАЯ ИНФОРМАЦИЯ:  Устройство и виды сифона для раковины

Стандартная последовательность действий такова:

• Освободить «объект» от упаковочных материалов и всех комплектующих (противень, поддон, рассекатели и т. д.), оставляя только защитную пленку, которую нужно удалить после завершения всех ремонтных работ.
• Установить плиту на предназначенное место, выдерживая расстояние от стены, прописанное в прилагаемой документации.
• С помощью уровня и регулировочных ножек производится горизонтальное выравнивание рабочей поверхности.
• Гибкий шланг подключается к газопроводу. Для этого резьбовое соединение обматывается уплотнителем (лентой ФУМ) и затягивается соответствующим ключом.

• Затем газовый рукав аналогично соединяют с прибором, используя уплотнитель и закручивая контргайку двумя рожковыми ключами. Часто бывает, что резьба на выходе из плиты имеет шаг 3/8′, тогда устанавливается переходник, идущий в комплекте с устройством.

При подключении шланга к агрегату нужно обязательно установить прокладку диаметром 13 мм, которая продается вместе с плитой. Она содержит металлическую сетку, которая является барьерным фильтром для мусора и продлевает срок службы дорогостоящего устройства.

• Последним пунктом выполняется проверка обоих соединений на герметичность, которая проводится с помощью мыльного раствора. При этом густая пена обильно наносится на места соединений (кистью или рукой) и открывается кран подачи газа на опуске. Если на стыке появились пузыри, кран перекрывается и дефектное соединение переделывается. Если поверхность остается ровной, то утечки газа нет, а значит, новая плита установлена верно.
• В конце проверяется работоспособность конфорок и духового шкафа.

Более наглядно понять, как правильно устанавливать газовую плиту самостоятельно, поможет видео.

Является ли самостоятельная установка плиты нарушением?

Несмотря на то что сама по себе замена одного прибора на другой (равнозначный по количеству конфорок) не является нарушением, настоятельно рекомендуется до начала его эксплуатации вызвать представителя газовой службы для контроля правильности монтажа, внесения необходимых изменений в документы и регистрации прибора. Если в ходе плановой проверки газовщики обнаружат, что хозяин поставил свой агрегат самостоятельно и не уведомил об этом соответствующую службу, ему может грозить административная ответственность в виде штрафа и даже отключение газа.

Обратите внимание! В случае подключения газовой плиты своими руками гарантийный срок службы нового устройства отсчитывается не с этого момента, а от даты приобретения. Кроме того, если в паспорте прибора нет отметок, проставленных мастером после установки или проверки ее правильности, гарантия будет считаться недействительной.

Также, несмотря на кажущуюся простоту, первичная установка газовых модификаций плит в новостройках своими руками категорически запрещена и проводится сертифицированными специалистами, поэтому вопрос о том, разрешается ли это сделать самому, не возникает.

ПОЛЕЗНАЯ ИНФОРМАЦИЯ:  Арки из гипсокартона на кухню (28 фото)

Как установить плиту официально?

Чтобы законно подключить газовый прибор в многоквартирном доме, нужно знать, куда обращаться. Есть 2 варианта:

• вызвать мастера из Горгаза;
• обратиться в лицензированный сервисный центр, имеющий свидетельство СРО.

О правилах подачи заявки в газовую службу и стоимости услуг Мосгаза можно почитать здесь.

Информацию о порядке действий и перечне документов для первичного подключения газовой плиты можно найти в этой статье.

И напоследок напомним, что любые ошибки при самостоятельном подключении плиты могут привести к печальным последствиям, поэтому эту работу лучше доверить специалистам.

Используемые источники:

• https://barnaul.org/advisor/zhkkh/gazifikatsiya-doma/trebovaniya-k-pomeshcheniyam-i-pravila-ustanovki-gazovogo-oborudovaniya-v-zhilom-dome-/
• https://uznayoremonte.ru/stroitelstvo/montazh-gazovogo-oborudovaniya/
• https://stroyday.ru/remont-kvartiry/ustanovka-gazovoj-plity-v-kvartire.html
• https://remont-book.com/ustanovka-gazovoj-plity-v-kvartire/
• https://mr-build.ru/organizatsiya-remonta/ustanovka-gazovoj-plity.html
