Пластиковые кольца для колодца — разбираемся для чего они нужны

Статья размещена в рубрике|подрубрике

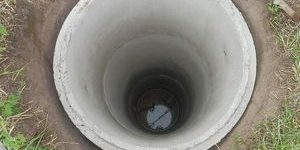

Колодцы веками востребованы в частных домовладениях как источники питьевой воды. Они характеризуются длительным периодом эксплуатации, относительной простотой обустройства, а также способны обеспечить постоянный запас качественной питьевой воды. Современные технологии строительства колодцев усовершенствованы, а потому можно и углубить имеющееся сооружение, если возникает необходимость. Но важно знать, как углубить колодец из бетонных колец правильно, чтобы вы могли выполнить работы быстро и с максимальным эффектом.

Когда целесообразно проводить работы по углублению

Ресурс эксплуатации колодца во многом зависит от профессионализма строителей, которые его монтировали. Но не только этот фактор оказывает влияние на работоспособность — большое значение имеют также внешние факторы, которые очень сложно предсказать. Так, колодец может перестать наполняться водой из-за изменения гидравлических и геологических условий — изменится отметка дна либо подземные воды спустятся к «краю» водоносного слоя.

Востребованные способы углубления колодцев помогут устранить дефицит воды на участке, однако экстренно проводить мероприятия не советуют.

Не стоит начинать работы по углублению колодца сразу после того, как дебет снизился. Все дело в том, что проблема проявляться временно (например, рядом с вашей территорией проводятся земельные работы, например, обустройство скважины большого водоизмещения), так что стоит выждать где-то месяц, и только после этого планировать углубление.

Считается целесообразным углублять колодец из бетонных колец, если:

• на участке нет площади для нового сооружения;
• в существующем водозаборе вас абсолютно устраивает чистота воды;
• глубина существующей конструкции — более 10 колец;
• ежедневный приход воды — менее 1 чем на кольцо ежесуточно, или же дебета вовсе нет;
• бетонные кольца, находящиеся в колодце, не деформировались за все время эксплуатации.

Основательным углублением можно спасти даже пересохший колодец, то только если он соответствует перечисленным выше критериям. Если же нет, то целесообразно выделить больший бюджет и озаботиться строительством нового водозабора.

Как подобрать подходящие кольца из железобетона

Но выбирать диаметр колец для ремонта, с помощью которых будет проводиться углубление, нужно с учетом кривизны ствола. Если в этой шахте имеются выраженные нарушения ровности по диаметру, то для «вставки» подойдут изделия 700 мм в диаметре. Однако в этом случае будет очень большой зазор между ранее и вновь смонтированными кольцами, а его придется устранять натуральным камнем либо галечной подсыпкой.

Как провести подготовительные работы

Перед тем, как углубить колодец из бетонных колец, необходимо выполнить качественную подготовку. На первом этапе оценивают реальное состояние колодезных конструкций. Кроме того, необходимо убедиться, что почва способна удерживать вновь установленные кольца, а также определить изменившийся уровень залегания грунтовых вод.

Важно: Все расчеты, все необходимые операции по определению изменившихся условий эксплуатации следует проводить еще до начала земельных работ по углублению колодца. И только после того, как расчетные манипуляции будут завершены, начинают углублять колодец на максимально возможную глубину.

Процесс углубления колодцев может производиться на глубину до 3 метров. Кроме того, работы целесообразны в случае, когда в первоначальной конструкции было не более 15 колец, причем каждый из элементов должен быть установлен относительно другого без смещения. В случае, когда было обнаружено небольшое смещение, необходимо провести работы по выравниванию колонны, для чего на каждом из швов водозабора устанавливаются скобы, чтобы зафиксировать конструкцию жестко, предотвратить ее разрыв.

Естественно, любая водоподъемная конструкция удаляется на время проведения работ, а также снимается декоративный верхний домик, если он был предусмотрен конструкцией. Кроме того, из колодца дренажным насосом выкачивается вся имеющаяся вода.

Итак, вопрос, можно ли углубить колодец из бетонных колец решается однозначно положительно, но потребуется также подготовить определенные материалы и инструменты:

• лопату с коротким черенком, чтобы было удобно проводить земляные работы в ограниченном пространстве;
• насос, чтобы откачивать воду, поступающую в место проведения работ;
• отбойник, если в процессе углубления понадобится проходить твердые породы;
• лебедка и ведра, чтобы можно было свободно поднимать грунт с большой глубины и опускать кольца (эта лебедка должна быть способна выдержать груз до 600-700 кг;)
• лестница, предпочтительно веревочная, чтобы не занимала много места;
• осветительные приборы.

Наличие всего этого «арсенала» позволит углубить колодец с максимальной скоростью и качеством. Потребуется также и страховка для рабочего, который будет спускаться вниз, и защитная спецодежда — комбинезон, резиновые сапоги, каска.

О том, какими способами можно сделать веревочную лестницу своими руками, мы рассказали в отдельном материале с видео-примерами.

Узнайте, как организовать водоочистку в частном доме или на даче. Особенности подбора фильтров.

Последовательность этапов

Итак, как углубить колодец на даче или в частном доме своими силами — все необходимые манипуляции можно разделить на определенные этапы:

1. Шахту обязательно следует проверить на наличие выступов с внешней стороны, чтобы ничего не мешало спуску колец.
2. Все стыки на колонне нужно закрепить скобами, для чего используется металлическая пластина 4*40*300 мм. Отверстия под крепежи сверлятся предварительно, после чего на каждый из швов монтируется по 4 пластины, и закрепляется элемент 12 мм анкерными болтами. Установка пластин очень важна — они не допустят разрыва колонны, если при работе начнутся подвижки грунтового пласта, что служит опорным слоем.
3. Когда колонна будет должным образом скреплена, следует выбрать донный фильтр.
4. Выполняются земельные работы — копка для ремонтных колец ведется до того момента, пока стена новой шахты не начнет разрушаться.
5. Осуществляют спуск ремонтных элементов. Старую существующую и новую ремонтную части конструкции соединяют угловыми скобами.


6. На завершающем этапе подсыпают новый фильтр и тщательно замазывают все швы. Для заделки швов используется цементный раствор, а перед засыпкой нового фильтра следует провести финальную очистку дна, чтобы внизу не оставалось никаких загрязнений после проведенных работ.


Важно: Лучше всего работы по увеличению глубины осуществлять зимой или в последний месяц осени. В это время года уровень подземных вод самый низкий, так что новые кольца могут быть установлены очень глубоко.

Как сделать донный фильтр для колодца, его виды и особенности — все это вы найдете на нашем сайте.

Чтобы откачать воду, вам понадобится дренажный насос для колодца. Предлагаем ознакомиться с популярными моделями таких агрегатов.

Про углубление колодца с помощью труб из полимеров читайте тут http://okanalizacii.ru/vodosnabzhenie/kolodec/uglublenie-kolodca-plastikovymi-trubami.html

Особенности углубления методом подкапывания

Такой способ увеличения глубины колодца часто выполняют профессиональные рабочие, поскольку он очень длительный и трудозатратный, особенно если исходная глубина конструкции превышает 10 м. Подготовительный этап здесь будет таким же, как и в предыдущем случае, после чего начинают подкоп. Вниз спускается рабочий на страховке, который равномерно подкапывает грунт, находящийся под самым нижним кольцом. Избыток грунта помещают в ведро и поднимают наверх лебедкой. Базовая колонна из колодезных колец будет постепенно проседать под собственной тяжестью, а ремонтные кольца в этом случае помещаются сверху.

Благодаря углублению колодца можно восстановить нормальный водозабор и сэкономить средства на строительстве нового колодца. Кроме того, произойдет тщательная очистка дна, так что вода станет еще лучше.

Добавьте страницу в закладки!

Наличие колодца, канализации, водосборника или прокладка кабелей — неотъемлемые составляющие обустройства территории частного хозяйства. Помимо соответствия санитарно-гигиеническим нормам и техническим требованиям, каждый хозяин рассчитывает на долгосрочную эксплуатацию этих коммуникаций, поэтому прежде всего внимание обращается на ЖБИ. Их надежность при верном подборе нужных размеров бетонных колец для колодца и правильном монтаже гарантирует более 100 лет беспроблемного функционирования очистной системы.

Виды бетонных колец для колодца

Колодезные кольца — это выполненные из железобетона изделия цилиндрической формы, применяемые в строительстве для обустройства подземных инженерных коммуникаций. Кроме сооружения колодцев для питьевой воды они применяются при сборке канализационных и сточных колонн, отстойников и резервуаров различной целевой направленности. Характеристики качества должны соответствовать ГОСТу № 8020-90.

Производство ЖБИ осуществляется методом заливки цементной смеси в форму (опалубку), предварительно армированную стальной проволокой Ø 8-12 мм. На противоположных концах изделия должны быть предусмотрены вертикальные стержни, которые впоследствии будут использоваться в качестве ушек для подъема конструкции. Из-за вибрации материал уплотняется, что приводит к потери части объема. Его восполняют повторной заливкой и вновь трясут форму, добиваясь полного устранения воздуха из тела изделия. Готовое кольцо получается после схватывания цементной массы.

Отпускная прочность (50% от необходимой) достигается в течение 7 дней, а полная — спустя 28-30 суток. По назначению ЖБИ разделяются на следующие виды:

1. Опорные, которые закладываются в основание колодца.
2. Стеновые, используемые для зауженных областей сооружения.
3. Для водосточных систем.
4. Для водопроводных и газовых колодцев.
5. Для сети коллекторов и водоотведения.
6. Для защиты кабелей электроснабжения.

Кроме того, их классифицируют по методу стыковки. Существуют изделия с фальцами и без. Последние имеют плоские и гладкие грани и устанавливаются одно на другое. Такое соединение требует точности, а в дальнейшем и дополнительной герметизации стыков. Наличие фальцев — выемки с одного торца и выступа с другого — обеспечивает более надежное замковое соединение.

Различаются также сборные конструкции, состоящие из нескольких секций, и монолиты, выполняемые по индивидуальному заказу. Преимущество последних состоит в отсутствие стыковочных швов, у которых существует риск протечки, а также в избавлении от необходимости подгонять каждый следующий элемент к предыдущему. Размеры монолитов ограничиваются только условиями транспортировки изделия к месту установки.

Последняя квалификация касается формы. Стандартными считаются круглые и квадратные, но в соответствии с представленным проектом могут быть выполнены кольца с сечением любой конфигурации и сложности.

Плюсы и минусы

Железобетонные конструкции давно занимают лидирующее положение на рынке стройматериалов, но и при их использовании покупатель должен быть готов к столкновению с некоторыми трудностями. При сравнении с аналогичной продукцией, выполненной из других материалов (пластик, полимерные смеси), можно выделить неоспоримые преимущества:

• пригодность для любых типов сооружений;
• доступность цен;
• большой выбор размерных моделей;
• долговечность и прочность, обеспеченные использованием тяжелого армированного бетона марок 200-500;
• жесткость конструкции, которую можно устанавливать и на нестабильных грунтах;
• простота и скорость монтажа;
• возможность изготовлять комплектующие на месте работ своими руками;
• надежная защита от сезонного вспучивания грунта и от попадания в систему грунтовых вод.

К недостаткам относятся:

• трудности транспортировки;
• габариты и вес, которые требуют при установке использования специальной техники;
• отсутствие мобильности (установленный колодец перенести крайне проблематично).

Однако на популярность колец из бетона эти сложности не влияют никак. Покупатели хорошо представляют себе и транспортные и монтажные затраты и заранее к ним готовы.

Размер колец

Высота изделия, вес, объем, внутренний и внешний диаметры, а также ширина стенок — все эти показатели составляют его размерную характеристику, которая может быть стандартной или нетиповой. К последней относятся кольца, изготовляемые по специальному заказу или небольшими партиями.

В зависимости от цели, с которой устанавливается инженерная коммуникация, могут понадобиться дополнительные элементы, к числу которых относятся:

1. Плиты днища, обеспечивающие надежность и водонепроницаемость основания (или кольца с глухим дном).
2. Плиты перекрытия, имеющие в теле отверстие меньшего диаметра, на котором монтируется посадочное место под канализационный люк.
3. Доборные кольца — изделия стандартного диаметра, но с меньшей высотой, необходимые для выведения колодца на нужный уровень над землей.

Их использование помогает добиться увеличения срока эксплуатации, защищает от загрязнений и придает сооружению завершенный вид.

Как выбрать

Существует несколько аспектов, которые необходимо учитывать при покупке железобетонных колец. Это соответствие необходимому объему септика, ГОСТу, санитарно-гигиеническим требованиям, прочностным характеристикам изделия. От размера зависят цены на сам продукт, его транспортировку и установку, включая подготовительные земляные работы. А от того сколько весит кольцо — необходимость использования при монтаже спецтехники.

С размерами помогает определиться предварительный расчет требуемой вместимости. При обустройстве канализации для септика, состоящего из двух секций (одна секция — это просто выгребная яма), используется формула:

V = (n*Q*t)/1000,

где V — искомый объем в м³, n — количество человек в доме, Q — расход воды на одного человека в сутки, t — количество дней, необходимых для полного цикла очистки воды согласно СНиП. В среднем это не менее 1,2 м³ на каждого жителя. Санитарные нормы требуют, чтобы в емкости первичной очистки, где происходят отстой взвеси и воздействие анаэробных бактерий, жидкость отстаивалась более 3 дней. Поэтому при сбросе только 500 л в день ее вместимость не может быть меньше 1500 л.

Для колодца на воду сложных расчетов производить не требуется, но необходимо учитывать следующие факторы:

• потенциальный дебет водоносного слоя;
• планируемое потребление;
• финансовые затраты.

Если набор осуществляется на одно стандартное кольцо высотой 90 см, то при метровом диаметре запас воды составит 680 л, при Ø 1,5 м — 1500 л, а при Ø 2 м — 2800. Статистика продаж говорит, что для всего, связанного с канализацией, чаще используются конструкции с Ø 1,5 м, а для колодцев — 1 м.

При выборе следует обращать внимание и на прочность изделия (толщина стенок, наличие арматуры), что особенно важно при работе в проблемных грунтах. Поверхность ЖБИ должна быть затерта цементным раствором, не иметь сколов, трещин и раковин. Недопустимо наличие ржавчины на проушинах для подъема (могут оборваться при установке). Допустимый уклон стенок не может превышать 1,5 %. При покупке должны выдаваться гигиенический сертификат и паспорт, где указываются дата изготовления, использованные материалы, марка бетона, парился он в печи или нет.

Расшифровываем маркировку

Каждое ЖБИ, согласно нормам ГОСТа, обязано иметь буквенно-цифровую маркировку на поверхности, соответствующую его назначению и отражающую две размерные характеристики. Сфера применения маркируется буквами:

• КС — кольцо стеновое (сквозное);
• КО — опорное;
• КСД — стеновое с дном;
• КФК — септики и фекальная канализация;
• КЛК — ливневки;
• КГВ — водо- и газопроводные коммуникации;
• КЛВ — колодцы-водоприемники ливневых стоков.

Цифры обозначают параметры, округленные в большую сторону и выраженные в дециметрах:

1. Внутренний Ø.
2. Высота.

Так, например, маркировка КС 10.9 расшифровывается как «кольцо стеновое с диаметром внутреннего сечения 1 м и высотой 89 см».

Стандартные размеры

ГОСТом установлен широкий модельный ряд изделий, так как типоразмеры должны полностью удовлетворять потребности строителей в обустройстве систем любой сложности. Поэтому они имеют многовариантность и большие возможности для сочетаемости. Выглядят размеры следующим образом:

1. Высота. Стандартными считаются три: 29, 59 и 89 см (в промышленном строительстве встречается использование 119 см).
2. Толщина стенок. Возможны 7, 8, 9 и 10 см.
3. Внутренний Ø. Четыре основных: 70, 100, 150 и 200 см.
4. Внешний Ø. От 84 до 220 см.
5. Полезный объем. Варьируется от 0,05 до 0,59 м³.

Самые большие размеры имеет КС 25.12, но в частном строительстве оно не используется, потому что установить его без специальной техники не представляется возможным.

Вес кольца зависит от трех факторов:

• тип заполнителя, марка бетона;
• количество и масса использованной арматуры;
• объем бетона, зависящий от толщины стенок.

Каждый производитель пользуется своей технологией, поэтому тоннаж даже однотипных изделий различается в зависимости от завода-поставщика. Можно лишь зафиксировать разницу веса от 130 кг до 1,5 т.

Как проверить размер колец

Проверка на соответствие ГОСТу проводится по двум перпендикулярным диаметрам. В четырех точках, расположенных попарно друг против друга, измеряется толщина бетона, высота ЖБИ (для фальцевых дополнительно — глубина пазов и размеры шипа). Допустимым считается отклонение не больше 1,5 %. Измерения желательно проводить как в верхней, так и в нижней части.

Какого производителя выбрать

В РФ производством ЖБ колец занимаются около 250 производителей, охватывающих всю территорию страны. Поэтому выезжать за пределы своего региона в поисках дешевизны экономически невыгодно. Сэкономленные средства съест транспортировка. Однако продукция некоторых заводов пользуется особым спросом. Можно выделить:

1. «ВТГ Строй» в Мытищах Московской области, отправляющий свои изделия по всей стране. Особым спросом пользуются их КС 10.9, КС 15.9 и КС 20.9 фальцевые и плоские в комплекте с крышкой и люком. Средняя стоимость — 2,1 тыс. руб.
2. ОАО «Завод строительных промышленных деталей», работающий более 45 лет в Тюмени. Он имеет собственную аккредитованную строительную лабораторию, которая позволяет не только следить за качеством, но и разрабатывать новые технологии.
3. Фирма «Диалог Строй» в Новокузнецке является поставщиком качественных ЖБИ по всей Кемеровской области. Помимо выпуска стандартных конструкций предприятие охотно работает и с заказами по индивидуальным проектам.
4. Компания «ЮгСтройКомплект» в Краснодаре отличается широким ассортиментом и высокой мощностью производства. Цены на ЖБИ начинаются от 1,4 тыс. руб.

Эти производители строго отслеживают технологию производства и гарантируют качество своей продукции.

Цены колец

Ценовую политику формирует рынок, и потому в разных регионах одно и то же изделие будет стоить по-разному, но везде цена его находится в прямой зависимости от размеров. И если за КС 7.3 придется заплатить от 700 руб., то за КС 20.9 — уже около 4,5 тыс. руб. Покупка у производителя дает экономию на 5-15 % по сравнению со строительными рынками. Но, составляя смету, кроме трат на кольца, заказчик должен иметь в виду и другие расходы:

• на рытье котлована под сооружение;
• на доставку продукции;
• на монтажные работы;
• сооружение колодезного домика (по желанию);
• на дополнительные материалы, например, на цемент для герметизации швов или на гальку для фильтрационного дна колодца.

Сотрудничать имеет смысл с одним поставщиком. Во многих случаях это принесет дополнительные выгоды в области сервиса, доставки и информационной поддержки.

Функционирование и работоспособность источника имеет огромное значение. Чтобы не допускать полного разрушения конструкции, желательно регулярно проводить профилактический ремонт колодца.

Признаки разрушения

Для поддержания источника в нормальном состоянии следует регулярно проверять качество воды и проводить осмотр шахты. Таким образом определяют причины, по которым необходимо проводить его ремонт. Их может быть несколько:

• пересыхание;
• загрязнение воды;
• разрушение ствола;
• нарушение гидроизоляционного слоя.

1. Наиболее распространенной причиной ремонта колодцев является их пересыхание. То есть глубина недостаточная для того, чтобы достичь поверхности водоносного слоя. При реставрации увеличивают глубину посредством бурения скважины в дне или вбивания труб до уровня воды.
2. Загрязнение вызвано появлением на дне осадка из мелких частиц песка и ила. Для устранения этой проблемы выкачивают воду, проводят очистку и дезинфекцию дна. При необходимости следует углубить дно источника и установить фильтр для очистки воды.
3. Часто происходит осыпание стенок ствола. Это может произойти из-за разрушения бетонных колец и их сдвига. Внутрь проникают сточные воды и грязь. Устраняют трещины цементом, а кольца надежно крепят друг к другу.
4. Нарушение гидроизоляционного слоя приводит к попаданию в колодец грунтовых и сточных вод. Для устранения этой проблемы проводят замазку швов между кольцами, заделывают трещины в стенках ствола. Работы проводят с внешней стороны, для чего следует откопать ремонтную траншею. После проведения работы яму засыпают глиной, которая служит дополнительным гидроизоляционным материалом.

Обслуживание деревянного

У них уязвима и надземная часть, и подземная, представляющая собой деревянный сруб. В случае повреждения часть конструкции, расположенную над поверхностью, заменить не трудно. Ее аккуратно разбирают, чтобы мусор не попадал в воду, и собирают заново.

Иногда подпорченные элементы надземной части ремонтируют с использованием бетонного раствора и опалубки. Для проведения работ необходимо подготовить площадку.

• Ее сбивают из досок с таким расчетом, чтобы она свободно помещалась в шахту.
• Подвешивают на балки с помощью тросов и приступают к работе.
• С поврежденного участка оголовка удаляем старый материал и арматурной сеткой делают опалубку.
• В результате получается зазор между сеткой и стенкой ствола, который и заливаем цементным раствором.

Ремонт подземной части деревянного колодца начинается с планового осмотра его венцов. В ходе эксплуатации бревна поражаются гнилью и подлежат замене. При небольших повреждениях их очищают и обрабатывают защитным материалом.

В отдельных случаях обходятся заменой нескольких бревен сруба. Для этого:

• откачивают воду, если поврежденные бревна ниже ее уровня;
• затем необходимо укрепить находящуюся над подпорченными бревнами часть деревянной конструкции. Это требует сооружения специального приспособления. На поверхности с двух сторон от оголовка устанавливают большие козлы. На них укладывают бревно, к которому крепят две длинные доски. Нижний их край опускается в шахту и прибивается гвоздями к венцам, расположенным над заменяемой частью сруба;
• длинные доски можно заменить крепкими канатами с крюками. Главное, чтобы целая часть сруба была как бы подвешена;
• после укрепления конструкции вынимают поврежденные элементы и поднимают их наверх. Исходя из их формы и размера, готовят новые детали сруба. Необходимо, чтобы новое бревно вошло в пазы существующей конструкции. Его укладывают на место и надежно заклинивают.

Иногда используют отлитые из бетона отдельные элементы вместо новых бревен. Это делает конструкцию более долговечной.

В работе используют деревянную лестницу необходимой длины или веревочную при значительной глубине источника. Полная замена сруба подземной конструкции – процесс кропотливый и требующий укладки новых венцов.

Как отремонтировать шахту из бетонных колец

Несмотря на прочность материала, из которого сделан источник, часто возникает потребность в его реставрации.

Причиной может служить некачественная укладка конструкции и сдвиг колец под влиянием разных факторов. Результатом разрушения шахты является загрязнение из-за попадания внутрь сточных вод и земли.

Ремонтные работы состоят из заделки швов и трещин. Причиной их появления может быть разрушение под воздействием влаги или сдвиг нижних колец, например, под влиянием плывуна.

Очередность работ следующая:

• чтобы выбрать вид ремонта, следует определить, в какой мере разрушен шов или насколько глубока трещина. Это делают методом простукивания.
• при осыпании только наружного слоя работы проводят изнутри источника. Зачищают внутреннюю поверхность коллектора. При этом аккуратно удаляют все откалывающиеся части бетона. Появившиеся отверстия тщательно заделывают качественным раствором.
• если трещина сквозная, работы следует проводить как внутри, так и снаружи источника. Для этого откопать шахту по периметру, чтобы хватало свободного места для проведения ремонта. Повреждение хорошо очищают от грязи с внешней стороны ствола и заделывают трещину цементным раствором. Место ремонта покрывают дополнительным гидроизоляционным слоем.

Предотвратить сдвиг колец можно на этапе их монтажа. Для этого стыки дополнительно крепят металлическими скобами, размером 4 х 30 см. На каждом стыке ставят не меньше 4 таких пластин. Крепят скобы болтами, для чего просверливают отверстие в бетоне. Это мероприятие позволит предотвратить сдвигание колец один относительно другого.

Если же проблема сдвига все-таки произошла, ее необходимо ликвидировать. Для этого ствол откапывают по кругу до сдвинувшегося кольца. Ставят его на место и цементируют стыки с внешней и внутренней стороны шахты. Для большей надежности устанавливают на стыки металлические скобы, чтобы кольца больше не сдвигались.

При неприемлемости этого способа устраивают ремонтный ствол из пластиковых труб, диаметр которых чуть меньше бетонных колец. Элементы пластиковой конструкции опускают на всю длину шахты, соединяя их с помощью резьбы, а пространство между ремонтной трубой и кольцами заполняют песком или цементно-песчаной смесью.

Реставрацию проводят и более инновационными способами. К ним относят пневматический ремонт бетонной поверхности с использованием специальных защитных и восстанавливающих составов. Эти средства значительно увеличивают противодействие бетона механическим повреждением. Имеют они и другие преимущества:

• устойчивость к перепадам температуры;
• защита арматуры от коррозии;
• надежные гидроизоляционные показатели.

Перед нанесением состава поверхность очищают от загрязнений и смачивают водой. Смесь готовят непосредственно перед работой в строгом соответствии с инструкцией. Шероховатость основания способствует лучшей адгезии материала.

Кирпичного

Для строительства используют красный кирпич, силикатный не подходит. Возведенный по всем правилам кирпичный источник воды имеет долгий срок эксплуатации и не подвержен поверхностному загрязнению.

Но, как и все конструкции, со временем его шахта разрушается.

Ремонт состоит в замене поврежденных кирпичей или заделке штукатуркой отдельных участков. Так, как они невелики, то легко заменяются.

1. Первым этапом работы по ремонту кирпичного сооружения является очистка его внутренней поверхности от грязи. Эту процедуру следует проводить тщательно, чтобы не пропустить повреждение шахты.
2. В случае обнаружения сквозной дырки между кирпичами, ей заделывают цементом на внешней стороне. Для этого следует подготовить ремонтную траншею вокруг шахты. Обнаруженный дефект расчищают на 10 см в глубину, промазывают щель глиной и заделывают ее раствором.
3. Внутри шахты работы состоят в замене нескольких подпорченных кирпичей и в исправлении повреждений штукатурки внутри конструкции.
4. При замене одного или нескольких штук их аккуратно достают из стены и расчищают место для установки нового элемента. Новый кирпич ложится на место и заделывается цементным раствором. Перед штукатурными работами основание тщательно очищается от загрязнений стальной щеткой. Кирпичную кладку простукивают на предмет выявления пустот в стене и удаляют все осыпавшиеся элементы конструкции.

Пластиковой шахты

Все чаще используют пластиковые кольца для колодца. Они имеют небольшой вес, высокую прочность и не влияют на качество воды.

1. Их изготавливают из полипропилена или полиэтилена.
2. Указанные материалы инертны, из-за чего имеют устойчивость к воздействию на них агрессивной среды.
3. Они применяются при температуре от +50 °С до -70 °С.
4. Не требуется дополнительных затрат по устройству гидроизоляции, поскольку материал негигроскопичен.
5. При строительстве источника нет надобности в использовании тяжелой техники, что снижает стоимость работ.
6. Монтируются с помощью резьбовых соединений. Поскольку кольца сборные, они могут быть установлены на необходимую глубину.

Используют пластиковые элементы в устройстве канализационных и дренажных систем, а также в ремонте действующих источников воды из кирпича или бетонных колец.

Если колодец старый, то работы по замене его отдельных элементов могут привести к новым повреждениям и полному его разрушению.

В этом случае оптимальным выходом будет использование для ремонта шахты пластиковые кольца. С их помощью можно провести ремонт существующего источника и даже восстановить заброшенный колодец из дерева.

Этот материал имеет плотную структуру, стенки колец хорошо справляются с горизонтальными нагрузками.

Последовательность проведения работ следующая:

• демонтируют оголовок;
• откачивают воду с помощью насоса или помпы;
• проводят очистку и дезинфекцию внутренней поверхности ЖБИ;
• очищают от осадков и ила дно источника и заменяют донный фильтр;
• с помощью резьбы соединяют кольца и опускают в шахту на необходимую глубину. Места соединения обрабатывают силиконом для большей герметизации.
• зазор, который получился между пластиковой трубой и ЖБ кольцами, засыпают песком или песчано-цементной смесью.

После завершения ремонтных работ на дне шахты устраивают новый донный фильтр с применением кварцевого песка и камней и восстанавливают оголовок колодца.

Проводим ревизию своими руками

Под влиянием разных факторов и при регулярном использовании источник, независимо от его типа, может терять свою работоспособность. Для предотвращения такой ситуации следует проводить работы по его обслуживанию.

В первую очередь это проведение ревизий и контроля над состоянием всех элементов конструкции, его профилактический ремонт и капитальная замена отдельных элементов.

Процесс состоит из таких видов работ:

• внешний осмотр;
• плановая чистка шахты;
• профилактический ремонт и плановое техническое обслуживание.

Внешний осмотр проводится регулярно и не требует никаких дополнительных приспособлений. Визуально оценивается целостность оголовка и шахты.

Проведение профилактической чистки источника зависит от материала, из которого он выполнен, его глубины и состава почвы. Эти работы следует проводить каждые полгода. Хотя при правильной эксплуатации и нормальном состоянии водоносного слоя чистку проводят и раз в четыре–пять лет.

Между проведением таких плановых мероприятий по обслуживанию колодца нужно постоянно следить за качеством питьевой воды в нем. При появлении факторов, влияющих на состояние источника, следует провести его внеплановую чистку. Причинами этого может быть:

• нарушение герметичности швов между элементами шахты. В результате такого разрушения в колодец могут попадать грунтовые нефильтрованные воды;
• попадание внутрь источника грязи с поверхности. Происходит в случае разрушения надземной части колодца;
• скапливание на дне осадка и ила. Это приводит к постепенному ограничению поступления в шахту чистой воды;
• бактериальное и химическое загрязнение.

С особой внимательностью к проведению ревизии колодца следует отнестись весной, после прохождения паводков и оттаивания снега. Зимой шахты подвергаются дополнительным нагрузкам. Промерзание грунта приводит к его вспучиванию, что может повлечь за собой повреждение стыков между элементами конструкции.

Полезное видео

Реставрация и изоляция швов:

Замена сруба:

Читайте также:  Нужен ли фильтр для воды из колодца

Появившись не столь давно на строительном рынке, пластиковые кольца для колодца быстро завоёвывают популярность. Это неудивительно, так как они стали достойной альтернативой другим материалам, традиционно применяемым для подобных целей — железобетонным кольцам, кирпичной кладке, бетонированию стен.

Их относительно небольшой вес, высокая скорость монтажа, хорошие показатели герметичности содаваемой конструкции, инертность материала к воздействию воды и агрессивных составляющих,  немалый срок эксплуатации, заявляемый производителями — это всё как раз те качества, которые необходимы для постройки любого колодца. Поэтому в последнее время все больше домовладельцев, обустраивая канализационную или водопроводную систему, отдают предпочтение именно такому варианту.

Особенности использования пластиковых колец для колодца

Отдельные пластиковые кольца используются для сборки единой конструкции шахты колодца. Они позволяют в самые короткие сроки произвести монтажные работы, при сокращении общих трудозатрат минимум вдвое.

Кроме того, хозяевам домов предоставляется возможность с помощью подобных пластиковых комплектующих обустраивать необходимые гидротехнические сооружения в достаточно сложных климатических условиях, а также во влажных грунтах, которые в зимний период в регионах с низкими температурами подвержены глубокому промерзанию. Такие условия негативно отражаются на других вариантах конструкций, особенно в тех случаях, когда они собираются из железобетонных колец. Даже не особо сильные подвижки в грунтовых слоях могут способствовать их сдвигу, что бывает чревато не только повреждением стен и нарушением герметичности шахты, но и выходом из строя дорогостоящего оборудования, установленного в колодце.

Разгерметизация стен колодца, используемого в качестве источника воды, задает высокую вероятность его быстрого загрязнения и прихода в негодность, вызывает необходимость проведения частых дезинфекций. Использование качественных колец, изготовленных из пластика, решает и эту проблему, так как существуют надежные способы соединения отдельных секций в единую герметичную конструкцию.

Пластиковые кольца используются для обустройства шахт колодцев, предназначенных для следующих нужд:

• Для сооружения обычного водоразборного колодца, источника воды. Подходят для этой цели не все модели колец.
• Для сооружений камер локальный очистных сооружений – выгребных ям и септиков.
• Для накопительных колодцев системы ливневой канализации.

• Для смотровых (ревизионных), колодцев в местах соединения потоков, поворотов, перепадов высот, на прямых участках на определенных расстояниях и т.п.
• Кессоны над скважиной для установки в них насосного оборудования автоматики, защиты скважины от атмосферных загрязнений.

Как видите, сфера применения очень широкая, охватывающая, пожалуй, все разнообразие гидротехнических сооружений в частном доме.

Разновидности пластиковых колец

Материалы изготовления, размерные параметры

Как было сказано выше, колодцы могут иметь различное предназначение, соответственно, и условия эксплуатации будут различаться между собой. Поэтому для изготовления колец для сборки колодца могут применяться и разные по своим физико-эксплуатационным характеристикам полимеры.

Расположенная ниже таблица поможет разобраться в том, для каких колодцев лучше подходят кольца из того или иного материала:

Иллюстрация	Краткое описание изделий и их свойств

Кроме, как материалом изготовления, пластиковые кольца могут серьезно различаться и конфигурацией, и размерными параметрами:

• Внутренний диаметр колец варьируется в диапазоне 400÷1500 мм.
• Внешний диаметр зависит от толщины стенок и высоты рельефа гофры (ребер жесткости). У изделий, применяемых на уровне частного строительства, может доходить до 1600 мм. При этом котлован под установку пластиковой шахты колодца должен выкапываться больше ее диаметра на 150÷200 мм.
• Высота колец может составлять от 200 до 1500 мм (то, что больше, уже, скорее, можно принимать за трубу, хотя какой-то чёткой «границы перехода» между этими понятиями все же нет). Высота отдельных секций и их количество выбирается в зависимости от планируемой конструкции и общей глубины колодца.
• Толщина стенок изделий то же может значительно различаться. Так, на самых тонкостенных моделях встречается толщина всего в 6 мм. а у других – доходит даже до 55 мм. понятно, что этот параметр напрямую влияет на механическую прочность изделия. И чем глубже колодец, чем большие нагрузки он будет испытывать с наружной и со внутренней стороны, тем толще должны выбираться стенки.

Понятно, что размеры обязательно уточняются при приобретении, в том числе по маркировке и сопроводительным документам. Какого-то единого стандарта в маркировке нет, так что на этом останавливаться не имеет смысла. Можно лишь отметить, что обычно фигурирует диаметр и высота.

Практика показывает, что внутренний диаметр 900÷1000 мм является оптимальным вариантом для большинства колодцев, как водоносных, так и технологических, тех, в которые приходится спускаться достаточно часто. Меньший диаметр будет неудобен при эксплуатации шахты. Для ревизионных, например, в ливневой канализации вполне могут применяться и диаметры поменьше. Правда, много зависит от производительности системы именно на этом участке.

Как планируется и просчитывается ливневая канализация?

Ливневка – это довольно сложный «организм». И чтобы она работала так, как от нее ожидают хозяева, требуется хорошо просчитать каждый ее участок: от площадей и точек сбора дождевой воды, до накопительного коллекторы или сброса на поля фильтрации. Примерная схема, основные элементы и узды и методика расчета ливневой канализации —  в специальной публикации нашего портала.

Доборные элементы к пластиковым кольцам

Практически все компании, производящие пластиковые кольца и трубы для обустройства или ремонта колодцев, изготавливают и доборные элементы к ним. С тем, чтобы можно было сразу приобрести полный комплект с единой системой сопряжения и герметизации деталей.

Понятно, что спецификация деталей может различаться, в зависимости от материала изготовления и модели.

Вот, например, что входит в основной комплект деталей полимер-песчаной наборной модели:

1 — Канализационный люк (сам люк + кольцо) для пластиковых колодцев может быть изготовлен из того же полимера. Как правило, размеры кольца люка стандартизированы, то есть, по сути, можно применить даже старый чугунный комплект. Но ряд ли стоит нагружать колодец лишней тяжестью – пластиковые люки даже более практически и совершенно безопасные. Он состоит из двух элементов — кольца и крышки.

2 — Переходу под люк часто придается коническая форма, которая является идеальной для отвода дождевой воды от шахты и для устройства глиняного замка.

Кстати, переход к люку может быть и иного типа – с удлиненной горловиной, позволяющей разместить колодец (камеру) глубже от поверхности грунта, и заузить вход в нее. Такие меры нередко очень оправданы для защиты колодца от промерзания зимой.

Такой удлинитель нередко имеет телескопическую конструкцию, позволяющую выставить нужную высоту горловины, то есть точно отрегулировать положение люка. Очень удобно при монтаже – можно не бояться допустить небольшую погрешность при монтаже основной конструкции – все равно остается возможность выставить люк незаметно, вровень с поверхностью грунта.

3 — Кольца, из которых составляется шахта колодец. Они могут иметь разную высоту, в зависимости от материала изготовления. Стенки колец или цельной трубы могут быть ровными, иметь ребра жесткости или же рельеф гофры, иногда на них имеются готовые или обозначенные, требующие последующей вырезки, окна для входа труб. Количество и тип колец подбираются в зависимости от необходимой глубины и предназначения колодца.

4 — Днище может иметь разную конфигурацию. Например, для канализационных колодцев производятся разнообразные лотковые варианты, оснащенные несколькими патрубками для подключения труб. Количество, расположение и диаметр патрубком могут варьироваться. Часто применяются не патрубки, а только намеченные участки для вырезки окон, если в это есть необходимость (по аналогии с кольцами).

Для некоторых колодцев, скажем, для выгребных ям, для первых (первых и вторых в трехкамерной схеме) камер септиков, накопительных резервуаров, а также для же кессонов, используются сплошные плоские круглые днища. А отдельные гидротехнические сооружения (водоносные колодцы или дренажные, с фильтрующим слоем снизу) и вовсе оборудуются безо всякого дна.

На схемах кое-где показаны и уплотнительные кольца. Но эти элементы применяются не во всех моделях, так что в комплект могут и не входить. И в таких случаях применяются иные подходы к герметизации.

Основные способы соединения полимерных колодезных колец

При монтаже шахты колодца из отдельных полимерных колец используется несколько способов их соединения и герметизации

Иллюстрация	Краткое описание сути технологии

Может применяться и иной подход к диффузной сварке полипропиленовых колец для формирования шахты колодца – с применением специального оборудования, обеспечивающего расплавление кромок деталей и их последующее точное соосное сжатие. Но такие работы проводятся до монтажа самого колодца, то есть, по сути, заказчик получает не кольца, а готовый вкладыш, так что это несколько выходит за рамки нашего сегодняшнего рассмотрения.

Полимерные вкладыши в бетонные колодцы и камеры – эффективное решение старых проблем!

Железобетонные кольца — очень удобный материал для строительства колодцев или локальный очистных сооружений. Но есть у них и определенные уязвимые места, требующие особого внимания – старение и эрозия бетона, протечка на швах между кольцами. Как решить эти проблемы с помощью пластиковых вставок в бетонные колодцы – читайте в специальной публикации нашего портала.

Преимущества сборных пластиковых колодцев

У каждого из полимеров, используемых для производства колодезных колец, существуют свои особенности. Однако, практически всем вариантам свойственны и общие положительные характеристики, которые следует выделить. Сюда можно отнести следующее:

• Простота монтажа конструкции колодца, если сравнивать с железобетонными кольцами. В частности – отсутствие необходимости привлечения тяжелой подъемной техники, так как буквально два-три человека (в зависимости от выбранного варианта колодца, конечно) смогут достаточно легко справиться с этой работой.
• Долговечность конструкции — пластик не крошится и не разрушается настолько быстро, как бетонные кольца под воздействием влаги.
• Гладкие стенки пластиковых шахт меньше подвержены загрязнению, наростам, покрытию илистыми отложениями или водорослями. Их легче отмыть, если в этом возникает необходимость.
• Отсутствие коррозии, так как в конструкцию не входят металлические элементы.
• Устойчивость к низким температурам (не все полимеры – об этом говорилось выше).
• Инертность к химическим веществам, которые могут быть в почвенной влаге или в собираемых стоках.
• Ударостойкость, что, кстати, бывает важно и при проведении монтажа.
• Легко достигается герметичность соединений.
• После герметизации соединительных узлов конструкция не требует дополнительной гидроизоляции ни снаружи, ни изнутри.

Как видите, преимущества весомые, и это в полной оправдывает приобретение и использование таких комплектов. Несмотря на то что отпускная цена у них значительно выше, чем у «классических» бетонных колец.

Несколько рекомендации по выбору полимерных колец для колодцев

Перед тем как выбрать и приобрести тот или иной вариант пластиковых колец, следует учесть некоторые рекомендации:

• Если выбор уже сделан в пользу определенной модели полимерных колец, то перед их приобретением следует самостоятельно просчитать требуемую глубину колодца, котлована под его сборку, необходимое количество изделий для постройки шахты колодца, их размеры, толщину их стенок, а также другие параметры как колец, так и доборных элементов. Лучше всего составить проект, в который и будут внесены все необходимые величины.

Например, для камеры септика расчет ведется от количества проживающих в доме и от оснащения его сантехническими устройствами. Может приниматься в расчет и просто объем накопительной емкости, необходимой, скажем, для хранения запасов воды для различных нужд.

Кстати, если отталкиваться в расчетах приходится от уже известного (рассчитанного) объема накопительного колодца или камеры септика, то можно воспользоваться следующим онлайн-калькулятором:

Калькулятор расчета рабочей высоты камеры септика и количества колец для ее возведения

Все просто: подставляются известные значения – и получается результат. Важный нюанс лишь в том, что просчитывать приходится именно рабочую высоту колодца, то есть до той высоты, где в шахту входит подающая труба или патрубок перелива в следующую камеру.

Над этой точкой до поверхности земли могут быть такие же кольца в небольшом количестве либо конический переход к горловине с люком.

• Если позволяют финансы, то лучше всего остановить выбор на двухслойных гофрированных трубах из ПНД. Они обеспечат абсолютную герметичность конструкции, так как она имеет стык только с донной частью. Подойдет этот вариант пластикового изделия и в качестве вкладки при ремонте бетонного колодца.
• При герметизации стыков колец (если там не предусмотрены штатные уплотнения) следует использовать влагостойкие герметики или качественную сварку. Иначе через зазоры, которые могут со временем образоваться на швах, в шахту будут проникать грунтовые воды, несущие массу загрязнений, что неизбежно приведет к необходимости чистки и дезинфекции колодца. А это – очень хлопотное дело.

Что делать, если вода из колодца стала непригодной для употребления?

Незамеченные погрешности или просто безалаберность при строительстве колодца для водоснабжения дома рано или поздно приводят к тому, что вода становится совершенно непригодной для употребления. Что делать? Придется проводить процедуру очистки шахты, ее герметизации, а затем – тщательной дезинфекции воды в колодце. Как это делается – читайте в специальной публикации нашего портала.

• Приобретаемые пластиковые изделия должны иметь сертификаты соответствия всем санитарным и технологическим нормам. Особенно важно проверить документы при покупке колец или трубы для обустройства колодца для питьевой воды.
• При проведении монтажных работ крайне необходимо с высочайшей строгостью соблюдать правила техники безопасности. Даже если колодец будет неглубоким, всего полтора ÷ два метра, кольца, прежде чем подавать их принимающему мастеру, находящемуся в котловане, необходимо привязывать к устойчивой неподвижной опоре прочной веревкой. Это нехитрое приспособление поможет предотвратить травмы, так как будет осуществляться страховка оставшимися наверху работниками. Даже нетяжелый предмет, упавший на голову сверху, может причинить немало неприятностей. А вес некоторых полимер-песчаных колец доходит и до 50 ÷ 60 килограмм!

Пример монтажа колодца из полимер-песчаных колец

В этом разделе будет рассмотрен монтаж кессона — под распределительный узел водопровода, с возможностью сброса воды в дренаж.

Дренажный отвод трубы предназначается для слива воды, оставшейся в трубах выше, если в этом возникнет необходимость, например, при консервации водопровода в загородном доме на зиму. Воду владелец участка планирует сливать в непосредственно в этом смотровом колодце, поэтому дно делается негерметичным, с дренажной способностью.

Иллюстрация	Краткое описание выполняемых операций

*  *  *  *  *  *  *

Качественные колодезные пластиковые кольца, хотя и не так давно появившиеся в свободном доступе, уже позволяют делать выводы о своей надежности, практичности и долговечности. И пускай их стоимость пока для некоторых выглядит пугающе высокой – такая «инвестиция» наверняка сторицей окупится впоследствии.

Для «последнего аккорда» публикации — видеосюжет, в котором также демонстрируется сборка кессона из полимер-песчаных колец.

Видео: Как можно быстро и надёжно соорудить кессон для скважины?

Используемые источники:

• http://okanalizacii.ru/vodosnabzhenie/kolodec/kak-uglubit-kolodec-iz-betonnyh-kolec.html
• https://scvazina.ru/razmery-betonnyh-kolets-dlya-kolodtsev
• https://wodakachka.com/kolodtsy/remont-i-obsluzhivanie/kak-otremontirovat-svoimi-rukami.html
• https://stroyday.ru/stroitelstvo-doma/vodoprovod-i-kanalizaciya/plastikovye-kolca-dlya-kolodca.html
