Пиролизный котел своими руками: чертежи пошаговая инструкция

Конструкция и компоновка элементов установки

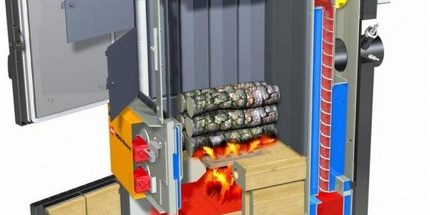

В отличие от классических твердотопливных установок устройство пиролизных котлов длительного горения предусматривает две камеры сгорания вместо традиционной топки. В первой камере осуществляется медленное горение за счет недостаточного количества воздуха. При этом топливо начинает выделять так называемый пиролизный газ, перетекающий во вторичную камеру вместе с продуктами сгорания. Туда же подается достаточное количество воздуха, вследствие чего газ воспламеняется и сгорает, нагревая водяную рубашку агрегата.

Расположение двух камер может быть различным, поскольку отопительные котлы пиролизного типа могут работать как на естественной тяге дымохода, так и с помощью принудительной подачи воздуха вентилятором. В установках, использующих естественную тягу, вторичная камера расположена над первичной и воздух проходит через топливо снизу вверх. При искусственно создаваемой тяге главная топка, наоборот, находится над камерой дожига и поток воздуха направлен сверху вниз. Это отражают представленные ниже схемы устройства пиролизных котлов с различной компоновкой камер.

Способы подачи воздуха для горения

К высоте и диаметру дымохода предъявляются повышенные требования, когда схема подачи воздуха в пиролизном котле предполагает использование обычной тяги. Ее должно хватать на преодоление сопротивления газовоздушного тракта установки и дымоходной трубы, а также на создание разрежения в топке величиной 16—20 Па. Подобрать диаметр можно по выходному патрубку, а высота должна быть не менее 5—6 м.

Принудительная подача воздуха в обе камеры может осуществляться тремя способами:

Обычно схема пиролизного котла, предусматривает установку вентилятора в режиме нагнетания. Это объясняется тем, что обычный нагнетатель по стоимости доступнее чем дымосос, так как последний должен вытягивать отходящие газы с высокой температурой. По этой причине его конструктивные элементы стоят дороже.

Ведущие производители пиролизных котлов устанавливают на свои изделия дымососы на выходе продуктов горения. Причина – обеспечение безопасности для человека, открывшего дверцу топки в рабочем режиме. Дымосос создает разрежение, поэтому пламя не полыхнет через открытый проем человеку в лицо.

При большой мощности установки производителями применяются вентиляторы для котлов обоих типов, на входе и выходе газовоздушного тракта.

Для того, чтобы понять, как работает пиролизный котел, рекомендуем посмотреть следующее видео.

Изготовление пиролизного котла

Эффективность этого вида установок на дровах стала причиной их популярности у мастеров, которые могут изготавливать твердотопливные котлы пиролизного типа собственными силами из имеющихся материалов. Процесс этот достаточно трудоемкий и требующий навыков выполнения слесарных и сварочных работ, некоторого минимума инструментов и оборудования:

• аппарат для электросварки;
• угловая шлифовальная машина;
• дрель электрическая;
• набор слесарных инструментов.

Если имеются навыки, инструменты и большое желание, то можно изготовить агрегат, используя следующий чертеж пиролизного котла на естественной тяге:

1 – воздушный канал; 2 – дверца для загрузки топлива; 3 – дверца вторичной камеры; 4 – заслонка прямой тяги; 5 – первичная камера; 6 – верхняя крышка; 7 – входной канал для подачи воздуха; 8 – воздушная заслонка; 9 – патрубок для группы безопасности; 10 – вторичная камера дожигания; 11 – патрубок присоединения дымохода; 12 – форсунка; 13 – жаротрубный теплообменник.

Материалом для изготовления камер может служить жаропрочная легированная сталь, но это дорогой материал, поэтому мастера берут простую углеродистую сталь толщиной 5 мм. Для защиты ее от высокой температуры в нижней части топки выполняется футеровка пиролизного котла огнеупорным кирпичом. Им же нужно защитить днище вторичной камеры, куда направлен факел пламени. Для обшивки водяной рубашки применяется листовой металл толщиной 3 мм, его приваривают к ребрам жесткости из полосовой стали. Из такого же металла изготавливают дверцы, крышку и обрамление проемов.

Передачу тепла от дымовых газов устройство котла предусматривает через жаротрубный теплообменник, находящийся внутри водяной рубашки. Для его изготовления подойдут бесшовные стальные трубы из углеродистой стали наружным диаметров 48 или 57 мм. Количество труб следует подобрать по необходимой площади поверхности теплообмена, для чего выполняется расчет пиролизного котла.

Учитывая, что топливо в пиролизных агрегатах горит долго (до 12 часов) и продуктивно, некоторые владельцы классических установок прямого горения задумываются о том, можно ли их модернизировать. Такая переделка твердотопливного котла в пиролизный возможна, но при условии, что топка агрегата сделана из металла, а не чугуна. Колосниковая решетка убирается и с помощью электросварки на ее месте закрепляется перегородка, разделяющая главную топку и зольник, который будет выполнять роль вторичной камеры. Между ними устанавливается форсунка. Кроме этого, понадобится организовать подачу воздуха в обе камеры, надо изготовить воздушные каналы и установить их, как показано на чертеже.

Как правило, переделка котла в пиролизный происходит не на заводских агрегатах, а на самодельных, это расширяет возможности для усовершенствования конструкции. Можно менять проходное сечение форсунки, размеры обеих камер или площади поверхностного теплообмена, добиваясь наилучших показателей длительности горения и повышения КПД установки.

Расчет пиролизного котла

Расчет начинается с определения величины температурного напора, ºС:

Ƭ= (∆Т — ∆t) / ln (∆Т / ∆t)

В этой формуле:

• ∆Т – перепад температур продуктов сгорания перед теплообменником и после него;
• ∆t – разница между температурами в трубопроводах подачи и возврата теплоносителя.

Полученное значение Ƭ подставляют в формулу:

S = Q / k / Ƭ, где:

• Q – расчетная мощность отопительной установки, Вт;
• k – коэффициент теплопередачи, равен 30 Вт / м² ºС.

Укрупненный расчет мощности пиролизного котла (Q, кВт) выполняется исходя из площади здания. Ее значение нужно принимать по наружному обмеру дома, результат разделить на 10. Смысл этого действия в том, что на обогрев каждых 100 м² здания требуется ориентировочно 10 кВт тепловой энергии. Полученный результат – это расчетная мощность системы отопления, а источник тепла принимается с коэффициентом запаса. Он зависит от региона проживания и колеблется от 1,1 до 1,5.

Пусконаладочные работы

После того как сборка пиролизного котла завершена, нужно обязательно проверить герметичность сварных соединений. Водяная рубашка наполняется водой, затем в нее накачивается воздух, создавая избыточное давление. Некачественно сваренные швы дадут о себе знать протечками. Теперь можно производить испытания, лучше это делать на улице, подавая проточную воду из шланга. Если на агрегате установлена группа безопасности, то можно наполнить резервуар котла водой и проверить его работу при критическом давлении 2—2,5 Бар. Порядок испытаний следующий:

• Присоединить временный дымоход, загрузить в камеру топливо и открыть заслонку прямой тяги.
• Прекратить подачу проточной воды, предусмотрев для этого временный кран.
• Произвести розжиг и запуск пиролизного котла. Как только дрова разгорятся, заслонку прямой тяги нужно прикрывать, чтобы начался процесс пиролиза.
• Открыв дверцу вторичной камеры, убедиться в наличии факела пламени. Здесь требуется регулировка пиролизного котла, нужно добиться ровного и устойчивого факела, открывая или закрывая воздушную заслонку.
• Закрыть дверцу и наблюдать за показаниями термометра и манометра. В закрытой водяной рубашке процесс парообразования может начаться при достижении давления 1,5 Бар, в это время надо внимательно отслеживать температуру.
• Качественно сваренные пиролизные котлы отопления могут выдерживать давление до 3 Бар, но не стоит ставить рекорды. Достаточно, если предохранительный клапан, настроенный на давление 2 или 2,5 Бар начнет сбрасывать пар, тогда можно открывать кран и возобновлять циркуляцию воды. Заслонку подачи воздуха надо закрыть, чтобы топливо начало затухать.

Будьте осторожны, проводя такие испытания, есть опасность обвариться кипятком по неосторожности или при разрыве водяной рубашки.

Подключение котла к системе отопления

Последний этап – подключение пиролизного котла и выполнение его обвязки. Как и во всех твердотопливных установках, надо исключить образование конденсата на внутренних стенках топки во время разогрева. Это явление сокращает срок службы корпуса топки, поскольку конденсат содержит включения серы и будет вызывать интенсивную коррозию металла. По этой причине обвязка котла отопления должна быть выполнена по схеме, не допускающей попадание в рубашку холодной воды при разогреве.

Ниже приведена классическая схема подключения пиролизного котла к системе отопления с балансировочным вентилем между подающим и обратным трубопроводами.

Перемычка образует малый контур, в котором теплоноситель приводится в движение циркуляционным насосом. Приведенная на схеме обвязка пиролизного котла отопления позволяет воде циркулировать по малому контуру, прогреваясь вместе с агрегатом. Термостатический трехходовой клапан начнет подмешивать холодную воду из системы в тот момент, когда в малом контуре температура воды достигнет заданного значения, обычно это 45—50 ºС.

Рабочая температура в системе отопления лежит в пределах 60—80 ºС, поднимать ее выше приходится редко. Если при работе в этом диапазоне температур в вашем доме прохладно, то надо искать причину в самой системе. Увеличивать температуру не имеет смысла, это только увеличит расход дров в пиролизном котле.

Заключение

Пиролизные установки, сделанные своими руками, приобретают все большую востребованность. Причина – высокая стоимость котлов заводского изготовления, самодельные агрегаты часто оказываются единственной альтернативой. Единственный недостаток — топливо для пиролизных котлов должно иметь влажность не выше 25%, иначе процесс пиролиза будет слабым, что влияет на производительность установки.

Всем привет, с Вами снова Складий ! На днях установил систему длительного горения фирмы В Polster c-11

Любителям наглядности и моих видео сюда :

Итак, предлагаю сразу разъяснить как оно работает на собственном примере. Включаю систему, разжигаю ведро дров. После того как прогорели дрова, на раскаленные угли, я закладываю полную топку угля (4 ведра). Благодаря вентилятору котел не потухнет, вентилятор продует угли и тяга будет 100%. Далее выставляю температуру и иду по своим делам. Систему настроил так: вентилятор 75 ватт, 120мм работает на 30% оборотов (этого хватает для плавной работы, на 85% чуть не спалил дверцы и колосники).

Вентилятор раздувает топливо, на 30-ти градусах включается насос, дует до тех пор, пока температура в трубах не начнет приближаться к заданной на контролере (допустим 60), при 57 обороты плавно уменьшаться, пока она не станет 60 (что бы не было эффекта инерции это все настраивается). При достижении заданной температуры вентилятор отключится, и воздушная заслонка в нем практически перекроет подачу воздуха в котел. Нет дыма без огня, а огня без кислорода =) Поэтому котел перейдет в режим тления, после чего насос, гонящий воду, поможет радиатором отдать тепло в помещение, температура системы упадет, включится вентилятор, система перейдет в активное горение и станет снова раздувать его. И так по кругу. После того, как с включенным вентилятором температура упадет ниже 30 градусов (настраивается), система поймет что закончилось топливо, даст звуковой сигнал и отключит насос и вентилятор.

Контроллер с вентилятором выглядят вот так :

Также присутствует датчик температуры воды в системе, и выход на циркуляционный насос. О насосе я писал в прошлом посте, если собираетесь ставить — го читать https://pikabu.ru/story/ustanovka_tsirkulyatsionnogo_nasosa_…

У системы много функций и регулировок, более подробную информацию о данной системе легко найти в интернете.

Собственно, некоторые важные моменты опишу тут, остальное — в видео .

—О выборе вентилятора: выход на вентилятор 220вольт, то есть можно установить более дешевый вентилятор, например для вентиляции:

Жаль только заслонка там не стоит, но есть заслонки для вентиляции. Короче, кто хочет экономить и есть голова, сам придумает как (можно еще вентилятор от автомобильной печки поставить)

—Не прожгите котел! Настройте обороты вентилятора, ибо он разгоняет угли до температуры, которая может привести в негодность ваш котел. Лучше пусть будет плавнее, но безопаснее, согласны ?

—Проверьте систему на закипание. Порой свет отключают. Котел перейдет в режим тления, но не закипит ли он без насоса? Испытайте систему в таком режиме, под бдительным контролем.

Вот, собственно, и все. Возможно забыл о чем то в видео, ищите в комментах ) И пишите что думаете об этом)

Друзья, еще не зима, но результаты уже такие :

— 2,5 ведра антрацита (10л ведро) горят более 13-ти часов, при температуре системы 55град, и среднесуточной температуре за окном в +8 градусов;

— 4 ведра антрацита горели более 24-х часов.

В процессе горения закладка топлива дает усадку, что дает возможность загрузить еще топлива. Также можно раз в сутки вычищать золу, чтобы в топочной камере стало больше места. Таким образом, можно поддерживать горение фактически неограниченное время. У меня получалось более 2-х суток. Возможно было бы и больше, но я там просто не живу.

Спасибо за внимание, подписывайтесь на меня, я погнал делать что то новое ! Удачи в ваших делах, пока !

220

Ранее для обогрева домов чаще всего использовались печи. Но из–за своей затратности и малой продуктивности спрос на них упал. Им на замену пришел котел. Топливо, которое используется для работы котла – дрова, потому что они более экономичны.

На сегодняшний день производитель предлагает большой выбор для покупки. Есть и разные виды котлов. Например, газогенераторные котлы в Украине очень популярны и востребованы.

Правильные условия эксплуатации

Сейчас очень популярными становятся пиролизные котлы. Для его топки используются дрова. Разберем, как же правильно им пользоваться, основываясь на основных правилах:

1. Во время работы котла может возникнуть ситуация, когда дрова «зависают» в котле. Что это избежать, дрова должны быть на пару сантиметров меньше габаритов топки.
2. Открываем заслонку и разжигаем дрова в обычном режиме. В течение 20 минут огонь уже хорошо разгорится и заслонку нужно перевернуть.
3. Чтобы дрова горели как можно дольше, топливо, которое используется, должно быть влажностью больше 20%.

Конечный результат обогрева котлом зависит от правильной закладки дров и от того, какие дрова используются.

Растапливаем котел

Нужно понять, какая схема подачи горючего и принцип действия. Котел имеет две двери – загрузочную и шнуровочную. В шнуровочную загружаем бумагу и щепку, в другую – дрова. Нужно поджечь бумагу, от которой загорится щепка. После закрываем дверь.

Для правильной эксплуатации котла, проследите, чтобы дымоход был в нормальном состоянии – прочищен и прогрет.

Дрова, которые лучше использовать

Рассмотрим, какую древесину лучше использовать при пользовании пиролизным котлом, чтобы его эффективность была как можно выше:

• твердые породы деревьев. Лучше всего подойдет – дуб, ольха, бук, акация. Категорически не рекомендуются хвойные деревья. Они могут привести оборудование в негодность, так как при горении выделяются смоляные вещества и оседают на котле;
• не используйте древесину с высокой влажностью;
• использовать уголь в котлах, которые предназначены топить исключительно дровами, строго запрещено.

Выбираем котел

Давайте отметим, на что же нужно обращать внимание и чем руководствоваться, совершая покупку такого оборудования:

1. Особенность конструкции.
2. Возможности погрузки.
3. Есть ил потребность в потреблении электроэнергией.
4. Сколько контуров в котле.
5. Из какого материала выполнен теплообменник.

Смотрите также:

Как сделать вентиляцию в частном доме? http://euroelectrica.ru/kak-sdelat-ventilyatsiyu-v-chastnom-dome/.

Интересное по теме: Вибротрамбовка: как выбрать?

Советы в статье «Где используются фальцованные сита?» здесь.

При покупке обязательно обращайте внимание на производителя, и доверяйте и покупайте только у проверенных временем.

Оглавление

Требования безопасности и правила эксплуатации

Несоблюдение правил пожарной безопасности при установке котла может привести к пожару, к тому же это ставит под угрозу здоровье и жизнь вашей семьи.

Основные правила которые требуется учесть:

1. Устанавливаться котел, должен в специально отведенном для этого месте (котельная);
2. Под основанием котла должна быть вымощена площадка из кирпича либо залита бетоном;
3. Расстояние между котлом и стенами не должно быть меньше 30 см. Окружающие котел стены должны быть обшиты листами металла;
4. Обязательное наличие вентиляционного отверстия в котельной, для постоянного притока свежего воздуха.

Важно! Утепленный дымоход предотвратит образование на его стенках конденсата, что увеличит эксплуатационный срок службы трубы.

Пиролизный котел своими руками сложная, но вполне выполнимая задача, которая позволит сэкономить существенную сумму. Котел изготовленный из качественного металла будет радовать вас своим теплом долгие годы.

Настройка правильного функционирования котла после установки также имеет свои особенности. В норме котел не дымит. Перед первым включением котел подсоединяется к дымоходу и наполняется водой. На котле размещается терморегулятор для контроля показателей температуры жидкости. Чтобы смонтировать термометр в котлах предусмотрены специальные отверстия.

Последовательность включения котла:

1. Вентилятор подключается к электросети и проверяется на работоспособность. Воздушные заслонки должны быть на среднем положении.
2. В загрузочный бункер необходимо положить небольшое количество бумаги и щепок. Дверцы камеры потребуется закрыть.
3. Открывается дроссельная заслонка дымохода, включается вентилятор и поджигается бумага.
4. После разгорания дров форсунка перекрывается.
5. Через нижний отсек сжигания выполняется контроль горения.
6. После закипания жидкости потребуется отключить вентилятор. Пламя погаснет, а вода начнет остывать.

Установка котла предусматривает соблюдения правил безопасности. Монтировать прибор лучше в отдельно котельной. Оборудуют прибор на основе из кирпича или бетона. Предусматривается интервал между котлом и стенами – от 20 см.

Топить дровами не слишком удобно, поскольку в обычных условиях древесина сгорает очень быстро, а значительная часть тепла при этом не используется. Приходится постоянно загружать топливо в котел или печь. Пиролиз предполагает создать такие условия, при которых топливо сгорает значительно медленнее, отдавая при этом заметно большее количество тепла.

Перед началом работ рекомендуется внимательно изучить схему устройства пиролизного котла, чтобы понять принципы его функционирования и избежать ошибок

На ней отражено положение таких необходимых элементов, как:

• отверстие для воздуха;
• камера сгорания;
• дымовые каналы;
• трубы для подачи и отвода воды;
• регуляторы;
• место установки вентилятора и т. п.

На этом чертеже подробно представлена конструкция пиролизного котла, который можно сделать своими руками. Рекомендуется точно соблюдать все указанные разработчиком размеры

Чтобы сделать своими руками пиролизный котел подходящей мощности, нужно изготовить элементы соответствующего размера. Правильное соотношение размеров гарантирует успешный результат

Котел мощностью 25-30 кВт может стать оптимальным выбором для небольшого дома. Изготовление небольшого агрегата позволит сэкономить и время, и средства.

Как сделать агрегат своими руками

Чтобы сделать такое сложное устройство, понадобится достаточно широкий набор инструментов и материалов. Вот примерный их список:

• электрическая дрель;
• сварочный аппарат (рекомендуется модель постоянного тока);
• несколько упаковок электродов;
• болгарка;
• шлифовальный круг на 125 мм;
• отрезной круг на 230 мм;
• металлические листы 4 мм;
• набор труб различного диаметра;
• набор профтруб 2 мм;
• несколько полос стали разной ширины и толщины;
• вентилятор;
• термодатчик.

1. Приобрести стальные листы и трубы, разрезать их на куски нужного размера можно на металлобазе. Рубка гильотиной обеспечит точность размеров, позволит сделать идеальные срезы и ровные сварные швы.

   Разрезать лист стали на куски

2. Сначала нужно сварить камеру сгорания и газовую, для этого берем стальные листы. Между камерами крепим опоры для колосника, который будет служить перегородкой.

   Сварить корпус котла

3. К готовым камерам приварить заднюю стенку, а на боковые – воздухоотводы. Их можно изготовить из швеллера или профтрубы, предварительно проделав отверстия для вентиляции. В камере сгорания прорезать отверстие для крепления воздушной трубы и приварить к ней патрубок. Между патрубком и дымоходом смонтировать дымосос. Воздушная труба соединяется с пиролизным котлом специальной профтрубой 20х20.
4. Затем сварить трубчатый теплообменник. Для него нужно взять два прямоугольных листа и прорезать в них отверстия под трубы. Диаметр трубок равен 57 мм. Трубу 57 мм разделить на равные отрезки, вставить и приварить к отверстиям в пластинах по периметру, получается готовая конструкция. Дроссельную заслонку и теплообменник нужно прикрепить к котлу.

   Сделать теплообменник

5. Приварить переднюю стенку с предварительно вырезанными круглыми отверстиями для труб входящего и выходящего воздуха. Теперь можно монтировать крышку, а на место заслонки крепить боров. Металлической щеткой или болгаркой со специальной насадкой зачистить все сварные швы. Внутренняя часть готова. Котел должен быть полностью герметичным, поэтому на этом этапе необходимо проверить качество сварки с помощью воды, предварительно закрыв заглушками отверстия для залива теплоносителя. Места протечек нужно промаркировать и заварить.

   Выполнить шлифовку корпуса

6. Собрать внешний кожух из металлического листа толщиной 4 мм и уголка. Прикрепить резьбовые шпильки для открывания дроссельных заслонок и утеплить верхнюю крышку. Снаружи всю конструкцию закрыть внешним кожухом, затем монтировать воздухоотводную трубу.

   Выполнить монтаж воздуховода

7. Далее наварить петли, надеть на них дверцу, футеровать ее шамотным кирпичом, выложить кирпич и в нижнюю камеру. Вырезать газовую щель форсунки, размеры которой зависят от планируемой мощности котла.
8. Еще раз проверяем герметичность с помощью компрессора и ликвидируем недочеты сварки. Улучшить показатели котла можно, прикрепив к воздуховодной трубе вентилятор для нагнетания кислорода. Корпус покрываем слоем огнеупорной краски из баллона. Крепим группу безопасности для контроля температуры и автоматику для управления.

Предлагаем ознакомиться  Наполнители для торфяных туалетов сравнительный обзор и советы по выбору

Из газового баллона

Если в хозяйстве есть использованный старый газовый баллон, то из него можно самостоятельно сделать отличный пиролизный котел. Оптимальный объем баллона для работы 50 л. Дополнительно понадобится арматура, полоса стали.

Принцип работы пиролизного котла из газового баллона

1. Баллон обрезать вверху, удалить закругленную часть, из которой можно будет сделать крышку. отшлифовать, сбоку нужно вырезать загрузочное отверстие, куда будет поступать топливо. Сгоревшие дрова будут проваливаться вниз сквозь решетку из арматуры, оставляя минимум золы и сажи.

   Срезать у газового баллона верхнюю часть

2. Приварить дымоход. Для лучшей тяги он делается разного диаметра в начале и в конце. Сверху конструкцию покрыть огнеупорной краской.

   Выполнить монтаж дымохода

3. Сделать поршень из трубы и железного диска, к которому приварить лопасти. При горении лопасти крутятся и создают вихри воздуха, а диск препятствует возникновению открытого пламени. Дрова тлеют и получается пиролизный эффект.

   Сделать поршень для котла

Из кирпича

Печь из кирпича будет более громоздкой, для нее необходимо выделить специальное место. Чтобы пол выдержал значительный вес печи и не подвергся деформации, необходимо сделать фундамент из бетона, разобрав часть финишного напольного покрытия.Важно понимать, что кирпичом обкладывается металлический котел, поэтому предстоят не только кладочные, но и сварочные работы.

Для строительства печи мастеру следует подготовить материалы и инструменты:

• обычный кирпич для выкладки основания, 100 шт. шамотного кирпича, 350 шт. огнеупорного керамического кирпича. Количество может варьироваться в зависимости от габаритов котла;
• поддувальная и топочная дверцы;
• базальтовый картон;
• лист стали размерами 6000х1500 мм и толщиной 3-4 мм;
• профтруба 800х400 и трубы 57 мм, 32 мм и 159 мм;
• чугунный колосник — 3 шт.;
• вентилятор, мощностью не менее 300 Вт;
• рычажный терморегулятор;
• сварочный аппарат;
• дрель;
• болгарка с большим и малым диаметром круга;
• набор электродов;
• термодатчик.

Пошаговая инструкция для монтажу кирпичной пиролизной печи:

1. Очень важно выбрать подходящую и несложную схему выкладки и составить по ней рабочий чертеж. Согласно выбранной схеме, вывести основание в ноль обычным кирпичом, дождавшись полного высыхания бетонного основания.

   Схема работы пиролизной печи из кирпича

2. Огнеупорным кирпичом вести кладку, используя уровень и глиняно-песчаный раствор, который подходит для высоких температур. В первом ряду делать несколько щелей в шов толщиной для конвекции. Вокруг дверец вставить раму и проложить базальтовый картон, компенсирующий температурные расширения металлических деталей.
3. Внутренние перегородки делать шамотным кирпичом. Соорудить дымоход, обложить его, постоянно затирая внутреннюю часть кладки. Завершить кладку по схеме, смонтировать металлические элементы.

Кроме того, следует придерживаться ряда рекомендаций:

• рекомендованная толщина стали, которая используется при самостоятельном изготовлении пиролизного котла, составляет 4 мм. Однако в целях экономии для корпуса устройства можно использовать трехмиллиметровую сталь;
• загрузочное отверстие для топлива у самодельных моделей обычно размещают несколько выше, чем у обычных твердотопливных котлов;
• обязательно нужно установить ограничитель, который позволит контролировать количество воздуха, поступающего в топливную камеру, а также своевременно подкладывать дрова или брикеты;
• для изготовления ограничителя можно использовать трубу диаметром около 70 мм, длиной чуть больше корпуса устройства;
• к нижней части ограничителя следует приварить стальной диск, образующий со стенками трубы зазор около 40 мм;
• для установки ограничителя в крышке котла следует сделать соответствующее отверстие;
• загрузочное отверстие для дров следует сделать прямоугольным. Закрывают это отверстие дверцей, со специальной стальной накладкой, обеспечивающей надежное прилегание;
• ниже необходимо сделать отверстие для удаления золы;
• трубу, по которой движется внутри котла теплоноситель, нужно сделать с изгибом, чтобы максимально улучшить отдачу тепла;
• количество теплоносителя, поступающего в котел, можно регулировать с помощью установленного снаружи вентиля.

Корпус пиролизного котла следует изготавливать из достаточно прочной стали, способной выдержать высокую температуру. Толщина металла должна быть не менее 3 мм

Толщина стали должна составлять 4 мм. Для экономии на корпус котла применяют более тонкий материал. Достаточно 3 мм толщины.

После изучения всех планов и чертежей можно изготовить гидролизный котел. Все детали системы вырезаются с помощью болгарки. Для их скрепления используется сварочный аппарат. Но выполнить работу правильно поможет пошаговая инструкция с учетом всех нюансов.

Рекомендации по оборудованию пиролизника:

1. Загрузочный бункер необходимо разместить выше, чем у обычных топливных конструкциях;
2. Горелка предусматривает наличие специального ограничителя для контроля подачи воздуха;
3. Ограничитель делается из трубы сечением 70 мм, длина должна быть больше корпуса прибора;
4. К нижнему отсеку ограничителя приваривают диск из стали, который создают со стенками трубы зазор в 4 см;
5. Монтаж ограничителя предусматривает отверстие в крышке котла;
6. Загрузочный бункер должен иметь прямоугольную форму;
7. В качестве дверцы используется стальная накладка;
8. Нижняя приставка имеет отверстие для удаления продуктов горения;
9. Для улучшения теплоотдачи трубы внутри котла, ее выполняют с небольшим изгибом;
10. Контроль количества теплоносителя проходит с помощью вентиля.

Правильность монтажа определяется после первого запуска котла. В продуктах горения не должен находиться угарный газ. Эксплуатация котла предусматривает регулярную проверку герметичности сварных швов. Также потребуется очищать печь на дровах или угле от золы и копоти.

Часто пиролизные котлы используются в комплексе с водяным отоплением. Но можно попробовать параллельное функционирование с системой обогрева воздуха. Воздух передвигается по трубам, а возвращается по полу.

Какое топливо использовать

Для экономичной и эффективной работы пиролизного котла можно использовать любое твердое топливо: дрова, уголь, торф, пеллеты, другие горючие материалы. Главное условие, необходимое для поддержания процесса пиролизного горения – низкий показатель влажности, не более 20 %. Более влажное топливо необходимо специально досушивать до нужного уровня.

Для работы пиролизного котла рекомендуется выбирать твёрдое топливо

В обычных печах дрова нужно подкладывать каждые два-три часа. На зимний период уходит примерно 10 кубометров дров. В пиролизных котлах горение дров продолжается 12 часов, экономия за зиму составляет до 40%.Уголь горит гораздо дольше, до пяти суток, соответственно экономится не только топливо, но и время. Существуют модели, которые оснащены автоматикой для подачи топливных гранул, то есть работают в автономном режиме длительное время.

Используемые источники:

• https://cotlix.com/37-sxema-piroliznogo-kotla
• https://pikabu.ru/story/ustanovka_sistemyi_dlitelnogo_goreniya_na_tverdotoplivnyiy_kotel_kak_dobitsya_goreniya_svyishe_48mi_chasov_5429202
• http://euroelectrica.ru/kak-pravilno-topit-piroliznyiy-kotel/
• https://ventcondition.ru/piroliznyy-kotel-svoimi-rukami-poshagovaya-instruktsiya/
