Печь Кроха: удобство и комфорт использования


В загородном доме или на даче печь «малютка» является прекрасной альтернативой для людей, которые не имеют необходимых навыков в печном строительстве, но желают включить подобный агрегат в свой интерьер. Для изготовления конструкции понадобится минимум материалов и соответствующих знаний.

Характерные особенности печки

Преимущества печей Малютка

Печь «кроха» обладает рядом преимуществ, перед другими разновидностями конструкций для обогрева помещения. Неудивительно, что многие пользователи устанавливают именно такой вид каминов в домах. Плюсы в пользу того, чтобы построить печь «малютку» своими руками:

• Маленькая площадь. Именно владельцы маленьких дачных домиков чаще всего выбирают мини печь.
• Простая схема постройки. Даже человек с минимальными навыками строителя может спокойно разобрать чертежи и самостоятельно заложить основу и конструкцию печи.
• Экономичность. Устройство не требует заготовки большого количества дров на зиму, расход материалов на отопление печи сравнительно маленький. Разрешается использовать, кроме древесины, и другие виды топлива, например, уголь.
• Нет необходимости в мощном фундаменте.

Вернуться к оглавлению

Недостатки

Тем не менее, кроме массы положительных сторон, печь «кроха» имеет и недостатки:

• Недостаточный обогрев. Отопительная печь способна наполнить теплом помещение до 35 квадратных метров.
• Ограниченность материалов. Для закладки устройства подходит только отдельный вид кирпича, устойчивого к высоким температурам.

Отопительно варочная поверхность «малютки» имеет свои прототипы среди других разновидностей конструкций (колпаковая печь и шведка).

Вернуться к оглавлению

Какие материалы используются?

Печь «малышка» выкладывается из особого вида кирпичей, которые устойчивы к высоким температурам. Характеристика материалов:

• Шамотный кирпич. Незаменимая вещь для укладки топочной поверхности печки.
• Рядовой. Не подходит в качестве лицевого материала, но большая часть конструкции выкладывается этим кирпичом, поэтому расход на него максимальный.
• Облицовочный. Подходит для отделки лицевой части камина, присутствует возможность самостоятельно выбрать цвет.

Для укладки нужно закупить соответствующие элементы печи, без которых конструкция не будет функционировать полноценно. Кроме кирпичей, также в работу включают (приблизительный перечень основных вспомогательных материалов):

• колосниковая решетка;
• топочная дверца;
• задвижка;
• поддувальная дверь;
• плита конфорочная (чугунная);
• раствор из глины.

Вернуться к оглавлению

Как сделать своими руками?

Подготовительный этап стройки

На стадии подготовки необходимо иметь в наличии такие инструменты:

• сварочный аппарат;
• рулетку;
• лопату штыковую;
• болгарку;
• гидроизоляцию;
• лом;
• прут;
• воду и песок;
• раствор.

Первое, с чего начинается подготовительный этап — определение месторасположения будущего камина. Важно грамотно расположить печку из кирпича, чтобы исключить потери энергии. Стенки конструкции не располагают вблизи наружных стен помещения, но при этом помещать камин в центр комнаты также не рекомендуется. Не во всех случаях кирпичная печь «малютка» строится одновременно со зданием. Иногда приходится закладывать основу уже на готовые полы. Если в доме используется система «теплых полов», приходится поднимать всю стяжку. После того как место для печи будет подготовлено, выкапывается яма глубиной до 35 см, полностью покрывается гидроизоляцией. Далее прокладывается арматура, и заливается раствор.

Вернуться к оглавлению

Пошаговая инструкция по проведению работ

Кирпич является приоритетным материалом для закладки печей. Маленькая или большая «кроха» печь хоть и имеет простые чертежи постройки, но подробная схема очередности работ пригодится в любом случае. Пошаговая инструкция:

1. Наносится слой гидроизоляции на фундамент. Рекомендуется использовать рубероид.
2. Порядовка начинается с углов, по три ряда на каждый.
3. Измеряется вертикальность и горизонтальность отвеса.
4. Закладка первого ряда (сплошной слой) должна быть идеально точной.
5. Тонкий слой глины наносится на ряд кирпичей и по периметру наставляется три ряда. Одновременно с этим устанавливается дверка. Все делается быстро и аккуратно.
6. В область крепления заводится стальная проволока, концы которой скручиваются и заводятся за порядовку.
7. Видимые дефекты устраняются с использованием болгарки.
8. Устанавливаются колосники.
9. Следующий ряд включает использование шамотного огнеупорного кирпича и установку дверцы для топки, обернутой в асбестовый шнур.
10. Все последующие ряды укладываются плашмя. Порядовка завершается с расчетом, чтобы оставалось место для небольшого смещения назад.
11. Обкладывается уже установленная дверца и ставится плита. Рекомендуется для приготовления пищи покупать именно чугунный вариант.
12. Последний этап заключается в отделке внешних стенок печи. Используется чаще всего в таких случаях побелка. Перед началом работы все стены в доме рекомендуется защитить от загрязнений, так как удалять пятна от побелки проблематично.

Чтобы устройство в конечном счете получилось именно таким, каким представляет его пользователь, нужно уделить время на изучение инструкции.

Вернуться к оглавлению

Чертежи и схемы

В сети доступно для изучения достаточное количество материала. Поэтому подробная схема выкладки печи не является дефицитом, а вариации кладки позволяют каждому пользователю выбрать наиболее подходящую схему. Для начала нужно разобраться, какие основные положения содержит пошаговая инструкция, а после уже вносить свои корректировки. Улучшенная модель применяется непосредственно в работе. Печь «малютка» своими руками — не заоблачные фантазии, а вполне реалистичный план. Благодаря наглядности и понятности чертежей каждый дачник может самостоятельно оборудовать подобную конструкцию у себя дома.

В большинстве случаев печи имеют очень большие габариты, а потому не в каждый дом их можно установить без потери комфорта. Приобретая же или изготавливая маленький кирпичный агрегат, к примеру, печь Кроха, можно обрести хороший отопительный прибор, имеющий компактные габариты. К преимуществам маленьких печей относится и то, что агрегаты, изготовленные из кирпича, долго будут отдавать тепло и поддерживать комфортную атмосферу в доме. Крупногабаритные железные варианты не могут похвастаться этими преимуществами, поскольку быстро нагреваются, но также и быстро остывают. Чтобы изготовить печь Кроху своими руками, необходимо изучить технические характеристики, а также особенности постройки.

Конструктивные особенности и характеристика печи кроха

Малогабаритные печи, выполненные из кирпича, остаются актуальными и в современное время. Даже несмотря на то, что современные производители предоставляют альтернативные варианты отопительных приборов, многие новинки считаются слишком затратными с точки зрения не только строительства и подготовки, но и самой покупки оборудования.

Другие же крупногабаритные варианты не могут вписаться в не слишком большие помещения частных домов или дач. Именно по этой причине печи, обладающие малыми размерами, идеально подходят для малых помещений или там, где не подведен газ и часто отключают электричество.

Название печи Кроха уже говорит о компактных размерах. Ее можно поставить в дом, имеющий любую площадь. Если правильно установить и соорудить конструкцию, то она способна отапливать не одну комнату, в которой помещается, но также и соседние, или даже кухню.

Печка также имеет название «простушка», поскольку конструкция максимально проста, и с установкой справится даже начинающий мастер.

Габариты Крохи составляют всего лишь 640 на 770 мм в основании, а потому она помещается в любую комнату. Конструктором печи стал А. Сушков, который сумел объединить компактность, функциональность, но при этом и элегантность в одну конструкцию. По этой причине, печь Кроха становится не только агрегатом для отопления помещения и приготовления пищи, но и декоративным элементом. Оборудование способно обогреть несколько помещений с площадью 18-20 квадратных метров. Это высокий показатель для такой малогабаритной модели.

Характеристики:

1. Длина и ширина основания печи Крохи – 3 на 2,5 кирпича или 640 на 770 мм.
2. Высота до трубы составляет 2030 мм.
3. Вес варьируется от 1260 до 1280 кг.
4. Глубина топки составляет 746 мм.
5. КПД – 75%.
6. При одноразовой топке теплоотдача составляет 1770 Вт.
7. Варочную панель можно установить одноконфорочную.

Печи имеет следующую конструкцию: до уровня плиты стенки идут в ровном порядке, но выше топочной дверцы, по периметру строения выкладываются выступающие конструкции, разделяющиеся на два отдела – воздушно-газовый, располагающийся сверху, и топливный, что находится снизу. В верхней части имеются специальные каналы, по которым будет циркулировать нагретый воздух. Таким образом, обеспечивается долгое удержание тепла, что продолжительное время не выходит через трубу.

Причины популярности печи кроха

Рациональность печи очень хорошо продумана конструктором, потому, даже несмотря на небольшие размеры, теплоотдача у неё очень большая. Это одна из основных причин, почему Кроха стала настолько популярна в современном мире.

Когда происходит процесс топки, разогреваться начинает нижний отдел, а так называемый колпак, располагающийся сверху, сохраняет выделенное тепло, и предотвращает его быстрый уход в дымоход.

Печь имеет «летний ход», с помощью которого нагревается исключительно варочная поверхность, но вся оставшаяся часть конструкции остаётся первоначальной температуры. Это особенно важно, когда наступают летние жаркие дни.

Печь Кроху можно изготовить в нескольких вариантах конструкции, которые отличаются по местоположению варочной поверхности относительно топки. В большинстве случаев применяют самую простую и удобную разновидность, где топка и плита располагаются с одной стороны. Это очень удобно, поскольку печь устанавливается так, что эти части располагаются на кухне, а оставшиеся стены, встроенные в перегородку, способны обогреть соседнюю комнату.

Печь максимально безопасна при эксплуатировании, поскольку топливная камера обкладывается огнестойким шамотным кирпичом. Благодаря этой особенности, стенки способны выдержать не только жар, получаемый от разогрева дров, но и такого топлива, как торф, угли и брикеты.

Безусловным преимуществом сооружения считается и то, что Кроху можно собрать самостоятельно в домашних условиях.

Технология строительства своими руками

Перед тем как приступать к изготовлению печи Кроха своими руками, необходимо произвести подготовительные работы:

1. Закупить необходимые материалы, подготовить металлические детали для печки.
2. Собрать весь необходимый инструмент и емкости для раствора цемента.
3. Подготовить место для установки.

Безопасное месторасположение

Что касается месторасположения, необходимо выбирать помещение, в котором не располагаются взрывоопасные материалы. Если отапливать необходимо дачный домик, то желательно убедиться, чтобы внутри не располагались емкость с бензином, которые могут нагреться при высокой температуры и взорваться. Также не рекомендуется устанавливать печь около труб, через которых проходит газ.

Инструменты и материалы

Перед началом всех работ, следует убедиться, что под рукой имеются все необходимые для строительства материалы:

Название материалов и компонентов	Размеры в миллиметрах	Количество штук
Шамотный кирпич марки ша-8	21
Кирпич красного цвета, который подойдет для изготовления дымоходной трубы	352
Фигурный красный кирпич, имеющий закругленную форму	124
Чугунная решётка	350 на 250	1
Дверца для топки из жаропрочного стекла в чугунной раме. Подойдет модель ДП 308-1С. Стекло необязательно и служит только для декорации	210 на 250	1
Удобная дверца, изготовленная из чугуна	140 на 140	1
Чугунная плита одноконфорочная	410 на 340	1
Лист металла, предназначающийся для расположения перед топкой	500 на 700	1
Дымоходная задвижка	130 на 250	1
Уголок из стали	40 на 40 на 5 на 250	4

Также нельзя забывать про инструменты печника, и удобную подставку, с помощью которой можно подниматься кверху, чтобы выложить последние ряды.

Список подручного инструмента:

1. Шпатель,
2. Мастерок,
3. Расшивка, чтобы создать красивый рельеф.
4. Кельма.
5. Молоток.
6. Киянка.
7. Строительный уровень.
8. Строительный отвес.
9. Брус для изготовления каркаса.
10. Нитки, мел, леска, чтобы разметить основание.
11. Болгарка и набор дисков для него.
12. Правило из алюминия.

Как только все инструменты и материалы будут собраны, можно переходить к непосредственному изготовлению.

Подготовка к заливке фундамента

Перед тем как начинать выкладку кирпичей, необходимо создать прочный фундамент. Нужно учитывать, что даже самая простая конструкция печи будет весить минимум 500 кг. Давление на доски в доме будет слишком большое, а потому не стоит рисковать и использовать ненадежные материалы.

Имеется несколько разновидностей фундамента, который можно возвести для изготовления печи.

Чтобы сделать бетонное основание, необходимо придерживаться следующих шагов:

1. Выкопать котлован на глубину 50-70 см.
2. Грунт хорошо утрамбовать.
3. В котлован засыпать слой щебня в 25 см.
4. Далее укладывается слой песка в 20 см.
5. Щебень и песок качественно утрамбовываются. Потребуется взять кувалду и применяя средний по силе удар утрамбовать всю поверхность.
6. Производится гидроизоляция. Для этой цели применяют качественный рубероид. Все стыки необходимо загерметизировать при помощи гудроном, битумной мастикой.

Армирование основания

Предыдущие шаги предназначались для обеспечения герметичности, устранения возможного попадания влаги. Далее стоит заняться укреплением фундамента. Для этой цели устанавливается арматура из стали. Диаметра ячеек должен получиться примерно 10 см.

Арматура должна быть максимально прочная и качественная, чтобы исключить возможность растрескивания.

Заливка бетона

Последний этап создания хорошего фундамента – заливка непосредственно бетона. Раствор либо смешивается самостоятельно, либо заказывается готовый. Нельзя забывать, что фундамент должен, как следует схватиться, поэтому строительные работы нельзя продолжать сразу же. Дается неделя для застывание. Ежедневно цемент поливается водой, чтобы избежать появления трещин. Для достижения максимальной крепкости достаточно месяца. Но это не значит, что придется выжидать это время. Достаточная прочность, что хватит для того, чтобы выдержать постройку, достигается через неделю. По истечении этого срока, можно приступать к возведению дальнейшей конструкции.

На высохший бетон еще необходимо положить несколько слоев рубероида, чтобы произвести качественную гидроизоляцию.

Важно знать, что печь устанавливается на фундамент, выступающий за ее периметр примерно на 10-20 см. С той стороны, где располагается топка, отступать нужно 50-70 см фундамента, чтобы на этом месте смонтировать топочную площадку.

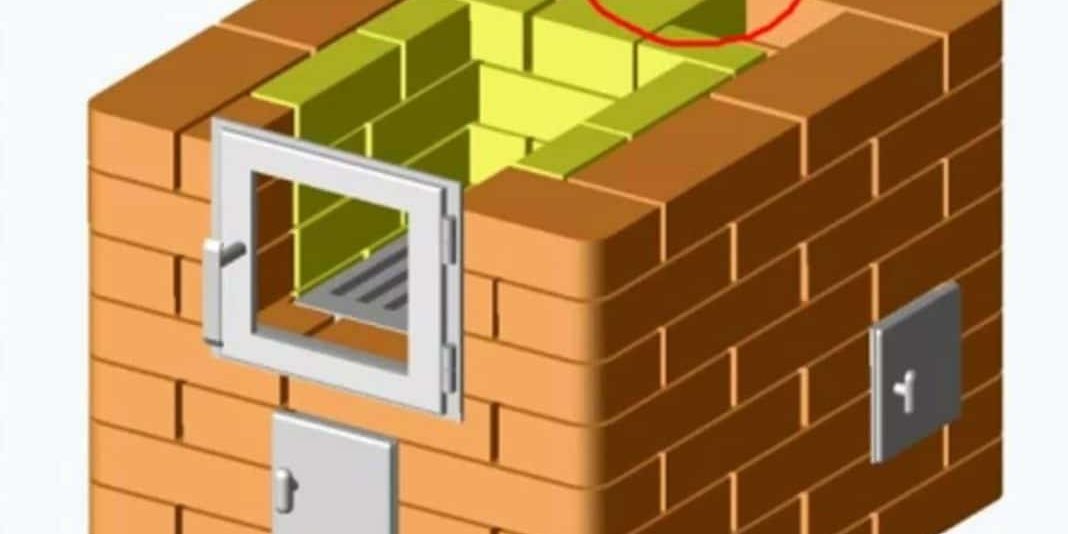

Порядовка

1. При возведении первого и второго ряда используется сплошная кладка кирпичей.
2. Когда дошли до третьего ряда, необходимо сделать камеру для поддувала. В этом месте устанавливается дверца поддувала. Для этого используют проволоку или металлические планки, чтобы предварительно закрепить деталь.
3. На четвертом ряду продолжается установка поддувала и закрепление дверцы. Делается выступ, на который будет ложиться чугунная решетка.
4. Пятый ряд. На выступы кладется колосник без применения цементного раствора. Вокруг приспособления должно оставаться 7 мм зазора.
5. На 6 ряду в портал ставится топочная дверца. Используются стальные планки для крепления. Их также укладывают на раствор.
6. 7-11 ряды. Дверца окончательно закрепляется в растворе, продолжается кладка топки.
7. Когда завершается 11 ряд, необходимо положить уголок или металлическую полосу – для фиксации варочного настила. После этого устанавливается сам настил.
8. 12-15 ряд – возведение стен вокруг настила. Строится дымоход от топки.
9. 15 ряд. Чтобы над варочной камерой был негорючий материал, используют плоский шифер.
10. На шестнадцатом ряду используется сплошная кладка, с продолжением формирования дымохода.
11. 17 ряд. Ставится небольшая дверца, через которую можно чистить дымоход.
12. 18 ряд – закрепляется дверца.
13. 19-22 ряды. Продолжение кладки.
14. На 23 ряду происходит формирование ниши, предназначающейся для духовки.
15. 24 ряд. Происходит кладка стенок и установка духового шкафа. На самое дно по периметру устанавливаются полоски асбестового картона. Духовку необходимо обмотать асбестовой веревкой и установить в нишу. Верёвка необходима, чтобы осуществить качественный контакт с кладкой и для аккумуляции тепла.
16. 24-27 ряды. Вокруг духовки производят формирование кирпичной кладки.
17. 28 ряд используется для установки дополнительной дверцы, с помощью которой можно добраться до дымового канала для очистки.
18. На 29 ряду устанавливается задвижка над каналом.
19. 30 ряд –  продолжается кладка по используемой схеме.
20. на 31 ряду ставится вторая задвижка над дымовым каналам.
21. 32 ряд завершает постройку. На тридцать втором ряду начинается возведение дымовой трубы. Ее можно сделать из металла или продолжить кладку из кирпича.

Эксплуатация

Печь Кроху желательно устанавливать в конструкциях временного проживания, к примеру, на даче.

После сборки печи, необходимо качественно ее просушить. Для этого производится несколько разжиганий небольшого пламени в печи. Вся конструкция результате должна просохнуть. Не стоит сразу же разжигать большой костер внутри, иначе конструкция испортится.
